Где находится датчик заднего хода на камазе zf?

Видео «Подробная инструкция по ремонту подсветки и проводки в КАМАЗе»

Как правильно произвести ремонт подсветки, а также электроцепи в грузовике — смотрите на видео ниже (автор — Никита Вагин).

Оба не горят, думал лампочки перегорели или провода может не подоткнуты: проверил — лампочки нормальные (спираль целая), провода тоже подходят куда надо. В чем может быть причина?

Re: Лягушка? В смысле выключатель фонарей заднего хода отказал.

Или провод на него одеть забыли, например… У меня так в сервисе одном было: забыли на него провод нацепить, а я думал полетел.

А может и просто отгнили…наконечьники на лягушонке

Re: Не горят фонари заднего хода. В чем причина?

Женя, привет!Получается так что если не ЧЯ, то лягуха. Смысл сводится к тому что один из контактов разъема всегда под плюсом. Следовательно окисляется и отваливается. Посмотри разъемчик. Еще как вариант предохранитель №5 (F16), но тогда и дворники бы не работали и поворотники и еще куча всего…

Re: Re: Не горят фонари заднего хода. В чем причина?

Привет!Спасибо, посмотрю. Предохранитель значит в порядке т.к. дворники и поворотники работают.

А где эта лягушка находится на коробке?

Чего-то в книжке нет, и в интернете ничего не нашел. Ее без ямы удастся поменять в условиях «на улице»?

Ну ты даешь….

О, Господи, просвяти этого человека! Он не знает где лягуха находится!Она на КПП, слева по ходу, внизу. Торчит в сторону левого колеса. К ней подходит два провода. На земле посмотреть можно. Достаточно снять железяку что под двигателем висит. А может и так можно, не помню.Если соберешся лягуху менять имей ввиду — потечет масло.

Да, я такой…

Миша, ну откуда мне знать где она находится, если ранее я ремонтировал сам только велосипед:-) да и то советский без коробки передач. Так что приходится задавать глупые вопросы. А так как задать их больше некому (в Питере родственников у меня нет, а из друзей пока только я один на авто), то приходиться все решать через данную конфу. СПАСИБО Вам господа за Ваши ответы. …А вопросов я думаю еще будет много, но я стараюсь врубаться помаленьку в устройство этого сложного механизма:-)))

Re: Да, я такой…

Это неплохо, когда есть конфа. Ещё лучше когда не жалко потратить 100 рублей и купить «талмуд» по своему авто. Даже если смотреть только картинки на ночь, можно изучить машину за неделю, а если ещё и текст читать, то за месяц можно научиться и карб налаживать.Олегыч Питерский

У меня в наличии три книги…

Две устройство, а одна — мелкий ремонт. Может конечно я плохо искал, но там я ничего такого не нашел (посмотрю еще раз). Одна книжка специально лежит дома и вчера на ночь я ее читал, так что стараюсь соответствовать. И потом теория это очень хорошо, да вот практика лучше — а ее-то мне и не хватает…поэтому и советуюсь с Вами.

Re: У меня в наличии три книги…

А практика как раз и заключается в сопоставлении того что нарисовано на картинке и что имеется в железе. Не поверю что бы на картинке отсутствовал выключатель фонарей ЗХ. Да не боги горшки обжигат, научишься.Пешеход всегда прав, пока жив…Олегыч Питерский

Прежде чем менять лягуху, прозвони её.

Для этого сдёрни с лягухи провода и омметром замерь сопротивление лягушки в положении «задний ход» и любом другом положении. В положении «задний ход» омметр должен показать короткое замыкание (0 Ом), а при выключенном заднем ходе покажет разрыв (бесконечность). В этом случае лягушка исправна, и дело в проводке..Второй вариант— замкнуть накоротко провода, идущие к лягушке. Если при включённом зажигании фонари зажглись— дело в лягушке. Не зажглись— в проводке.Но жизни на свете чуть больше, чем смерти,И света на свете чуть больше, чем тьмы(с) А.В. Макаревич

Реверсное движение в темное время суток будет настоящим испытанием, если на автомобиле не горят фонари заднего хода. Рассмотрим, почему перестали гореть лампы и методы самостоятельного поиска основных причин. Скорее всего, умение проверить выключатель света заднего хода будет наиболее полезным навыком при поиске неисправности.

Камаз 5490 Евро 5 предохранители и реле

Магистральный седельный тягач Камаз 5490 класса Евро 5 выпускался в 2013, 2014, 2015, 2021, 2021, 2021, 2021, 2021, 2021 году с различными модификациями и изменениями (КамАЗ 5491, 65206, 65207, 6580). В данной публикации вы найдете описание предохранителей и реле Камаз 5490 Евро 5 со схемой блока и местом их расположения. Выделим предохранитель отвечающий за прикуриватель. p, blockquote 1,0,0,0,0 >

p, blockquote 2,0,0,0,0 >

Исполнение блока и назначение элементов в них может отличаться от представленного и зависит от года выпуска и уровня оснащения вашего КамАЗа. Сверяйте описание со своей технической документацией или схемой.

p, blockquote 4,0,0,0,0 >

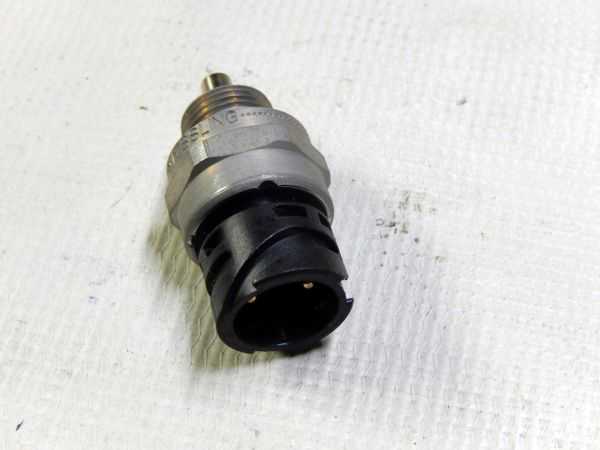

Разновидности датчиков

По типу привода:

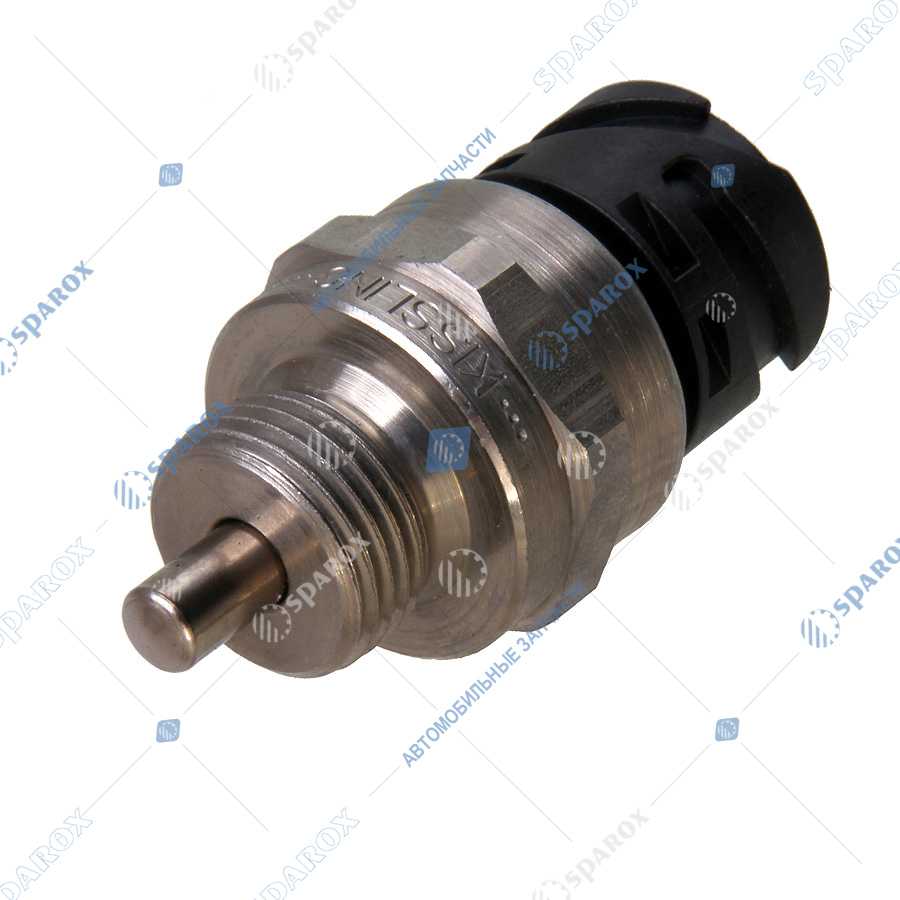

• Штоковые или стержневые: подвижный элемент в виде штыря с большим диапазоном подвижности. Такой элемент не требует высокой точности в механике, но занимает много места в коробке передач. К тому же требуется обеспечение герметичности: например, сальника вокруг штока.

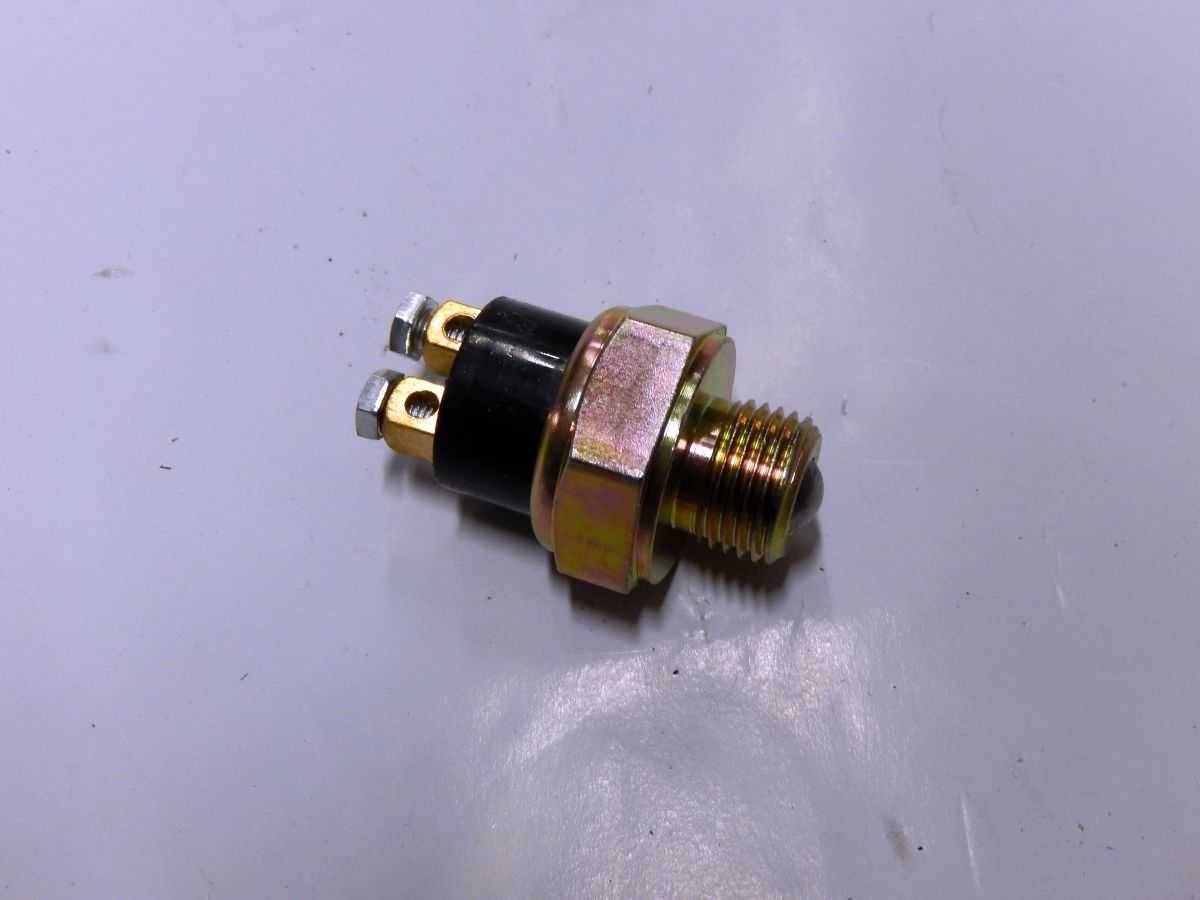

• Шариковые: нажимной механизм в виде подпружиненного стального шарика. Малый ход (2–5 мм), требуется высокая точность. Зато датчик занимает мало места и герметичен по конструкции.

По типу разъема:

• открытие контакты штыревого или ножевого типа;
• закрытый стандартный разъем с кожухом для защиты от окисления;
• байонетный поворотный разъем;
• винтовые клеммы для крепления проводов без разъема.

Способ соединения проводов принципиально не имеет значения. Все виды подключения, кроме открытых, достаточно надежны и герметичны.

Функции спидометра

Этот датчик в первую очередь связан со спидометром. По этой причине необходимо не только знать, где находится датчик спидометра КАМАЗ, чтобы постоянно контролировать его работоспособность, но и учитывать его

• измерение и отображение скорости;
• отображение информации о пройденном расстоянии;
• информацию о текущем времени;
• предупреждение о превышении допустимой скорости;
• измерение количества импульсов для правильного считывания характеристик.

Датчики скорости на автомобиле КАМАЗ 43118 и других моделях должны быть исправны для обеспечения безопасного движения как в городе, так и на автомагистрали.

КАМАЗ (семейство Мустанг). Инструментальная система

Система приборов предназначена для контроля работы узлов и отдельных агрегатов автомобиля, а также для определения скорости движения.

Рисунок: Система приборов

Основными компонентами системы КИП являются (Рисунок):

• Указатель спидометра 1211.3802 P2 — магнитоиндукционный, с электроприводом; — датчик спидометра ME307 B3 — герметичный, магнитоэлектрический, вырабатывает ток переменной частоты;
• Индикатор тахометра 363.3813 P1 — электронный;
• Комплект манометров 281.3801 P4;
• Манометр давления масла MM370 B8 — мембранный с реостатом;
• Манометр давления масла MM111-D B9;
• Измеритель температуры TM100-A B10 — полупроводниковый, с термистором; — Измеритель указателя температуры TM-111 B11 — термобиметаллический;
• Два датчика указателя уровня топлива СЯМИ 407611-114 (В2, В14) — рычажного типа с реостатом и сигнализатором контрольной лампы расхода топлива;

Где находится датчик скорости

В большинстве случаев датчики располагаются на КПП и при этом специальным приводом подключены к спидометру, данные которого считывают для определения скорости и километража.

Таким образом, находить функциональные агрегаты желательно с учетом схемы конкретной модели КамАЗа и специфики технической системы. Устройства обладают различными конструкциями, так как отмечается влияние местоположения агрегата.

Контактные датчики признаны менее надежными из-за взаимодействия запчастей, постоянных вращений. Однако такие устройства используются часто, так как устанавливаются взамен привода механического спидометра и позволяют модернизировать тормозные системы. Контактные модели отличаются оптимальной надежностью.

Иногда на КамАЗе датчики скорости могут быть установлены без прямого контакта с вращающимся валом. Для измерения скорости часто используют задающий диск или ротор, так как это устройство является вспомогательным. Бесконтактные модели становятся востребованными, вследствие чего они часто устанавливаются на современные модели КамАЗа.

Популярностью также пользуется датчик скорости КамАЗ zf, так как создан по современным стандартам. В комплектацию входит современная раздаточная коробка, повышающая надежность. Исправный агрегат позволяет узнавать точные технические характеристики транспортного средства. В последние несколько лет такие устройства успешно используются на отечественных автомобилях, среди которых числится КамАЗ. Автомобилисты остаются довольными, ведь при правильном регулярном обслуживании отмечаются дополнительные преимущества, а точнее – экономичный расход топлива и минимальное количество выделяемых веществ в воздух.

В последнее время также предлагают КамАЗ с двигателем Евро 3 и надежным датчиком скорости. Такая модификация отличается специфическим техническим исполнением, поэтому целесообразно обращаться к профессионалам, которые знают, где могут находиться все устройства и как лучше проводить ремонтные мероприятия. При изучении отзывов автомобилистов можно понять, что КамАЗ Евро – это подтверждение модернизации машины, которая перестает быть народной и начинает соответствовать европейским стандартам.

Типичные поломки

Для коробок передач ZF характерны следующие неисправности:

1. Сложности с переключением скоростей в трансмиссии. Причины проблемы могут заключаться в неполной деактивации сцепления. Для устранения неисправности потребуется выполнить регулировку механизма. Если система сцепления работает со сбоями, износился один из валов, то потребуется ремонт устройства. Для восстановления агрегата рекомендуется использовать только оригинальные и качественные запчасти для КПП ZF, поскольку при применении подделок есть вероятность быстрого износа и выхода из строя детали.
2. Передачи выключаются в делителе самостоятельно. Причину неисправности следует искать в нарушении регулировки хода рычага данного механизма. Для устранения следует произвести корректировку.
3. Передачи на агрегате не отключаются либо деактивируются самостоятельно во время движения транспортного средства. Неисправность может быть следствием нарушения регулировки дистанционного приводного устройства либо ослабления фиксаторов рычагов тяг приводного механизма. Пользователю необходимо произвести настройку либо подтянуть крепления.
4. Скорости в делителе не активируются. Проблему следует искать в нарушении положения регулировочного винта. Он расположен на педали сцепления. Нужно выполнить регулировку этого элемента, опираясь на рекомендации, описанные производителем транспортного средства в сервисном мануале.

Также при диагностике необходимо обратить внимание на наличие масляных подтеков и следов смазывающей жидкости под автомобилем. При их появлении проверяют целостность корпуса коробки передач, уплотнителей и сальников

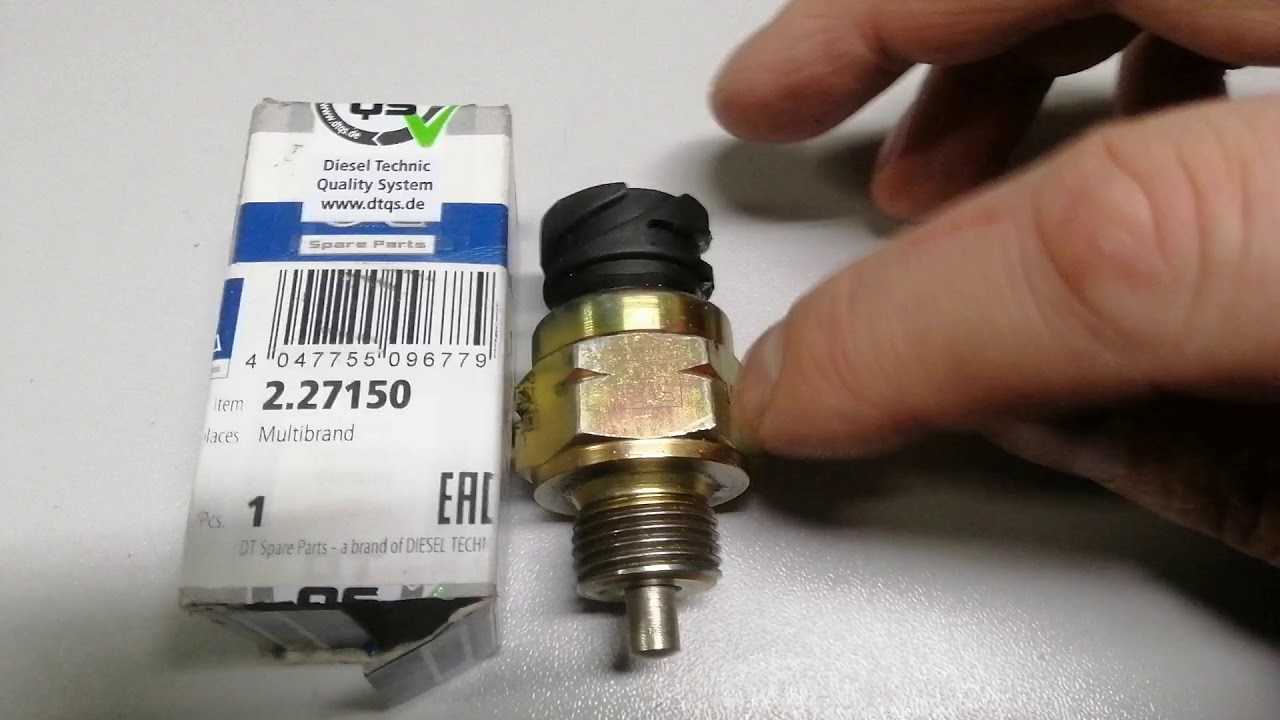

Как правильно выбрать и заменить выключатель заднего хода

Датчики заднего хода работают в сложных условиях, поэтому довольно часто выходят из строя — в этом случае перестает работать соответствующий фонарь и индикация. Как правило, выключатели не ремонтируются, а просто заменяются. На замену рекомендуется выбирать прибор того же типа и каталожного номера, что и установленный ранее. Однако вполне допустима замена (особенно, если автомобиль уже не на гарантии) на выключатель с соответствующим типом крепежа (размером установочной резьбы), габаритами (чтобы датчик не упирался в окружающие детали), типом электрического разъема и электрическими характеристиками (на 12 или 24 В).

Замена выключателя в общем случае проста:

1. Установить автомобиль на эстакаду или яму, включить нейтральную передачу, поставить на ручник;
2. Отсоединить электрический разъем от датчика;

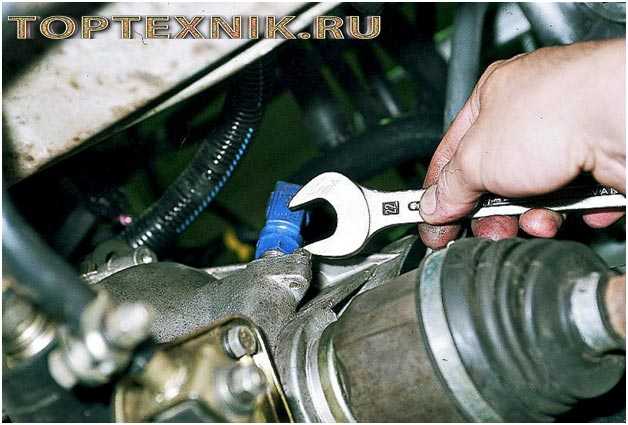

3. Ключом соответствующего размера выкрутить датчик из КП;
4. Максимально быстро установить новый датчик;
5. Присоединить электрический разъем.

Обратите внимание: новый датчик нужно устанавливать незамедлительно после демонтажа старого, так как из коробки будет вытекать масло. Поэтому рекомендуется подготовить емкость для слива масла, а после установки выключателя нужно проверить уровень масла — если его недостаточно, то произвести долив

Также нужно не забыть прокладку, в противном случае из-под выключателя будет происходить утечка масла.

При правильном выборе и замене выключателя заднего хода система сразу начнет работать, обеспечивая безопасность движения и комфорт управления автомобилем.

12 Ноября 2021 Отвертка ударная с набором бит: любой крепеж — по плечу

Тугой или закисший крепеж становится проблемой, которую можно решить с помощью специального инструмента — ударной отвертки. О том, что такое ударная отвертка, каких типов бывает этот инструмент, как он устроен и работает, а также о правильном выборе и применении ударных отверток — читайте в статье.

5 Октября 2021 Отвердитель: основа прочного лакокрасочного покрытия

Определенные типы лакокрасочных материалов и клеев приобретают необходимые эксплуатационные характеристики при добавлении специальных компонентов — отвердителей. Все об отвердителях, их существующих типах, составе, принципе действия, а также применяемости и особенностях выбора — рассказано в статье.

29 Июля 2021 Пена монтажная: надежный помощник отделочника, строителя и монтажника

В сфере ремонта и строительства самое широкое применение находит простой в применении и универсальный материал — монтажная пена. Все, что вы хотели узнать о монтажной пене, ее существующих типах, составе и характеристиках, а также о подборе и применении этого материала — рассказано в данной статье.

22 Июля 2021 Насос бочковый: простая перекачка технических жидкостей

В авторемонтной практике и на различных предприятиях часто возникает необходимость розлива топлив, масел и других технических жидкостей из бочек и еврокубов в малые емкости — для этого используются бочковые насосы, о существующих типах которых, их устройстве, выборе и применении рассказано в статье.

15 Июля 2021 Пассатижи и плоскогубцы: стальные универсалы

Монтажные, слесарные, электромонтажные и другие работы сложно представить без простого, но функционального инструмента — пассатижей и плоскогубцев. О том, что такое пассатижи и плоскогубцы, какими они бывают и как устроены, а также о правильном выборе и использовании инструмента — читайте в статье.

20 Мая 2021 Очиститель битума и следов насекомых: чистота и блеск автомобиля

Эксплуатация автомобиля летом сопровождается специфическими загрязнениями — битумными и смолистыми пятнами, следами насекомых и другими. Эти загрязнения не удаляются водой при мойке, решить проблему помогают специальные средства — очистители битума и следов насекомых, о которых рассказано в статье.

11 Декабря 2020 Подушка на подголовник: комфорт и здоровье автомобилиста

Длительная езда на автомобиле приводит к утомляемости мышц шеи и наносит вред здоровью позвоночника. Решить эти проблемы помогают подушки на подголовники. О том, что такое подушки на подголовники и зачем они нужны, а также об ассортименте, подборе и применении данных аксессуаров — узнайте из статьи.

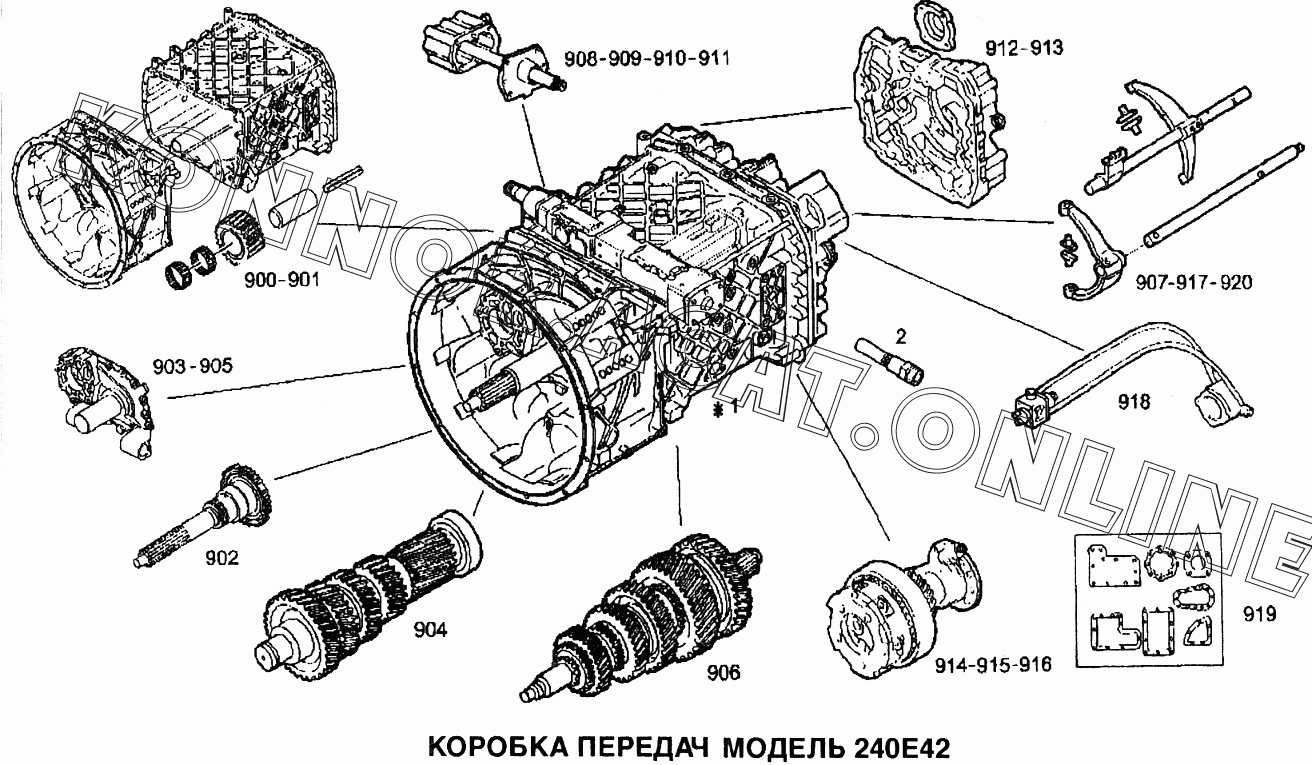

КПП ZF конструктивно состоит из четырехступенчатой части с понижающей и задней передачами. Есть в ней и промежуточный вал. Количество предлагаемых скоростей увеличивается за счет применения расположенного в задней части демультипликатора планетарного вида. Если учесть понижающую, в общей сложности коробка имеет 9 передач для передвижения автомобиля передним ходом. Скорости с первой по четвертую относятся к пониженному диапазону демультипликатора, а с пятой по восьмую – к повышенному.

Что включает в себя процесс ремонта коробки передач

Ремонт трансмиссионного агрегата ZF включает в себя следующие шаги:

1. Диагностика трансмиссии. При необходимости к устройству подключается компьютерное оборудование или сканер.
2. Демонтаж и разбор агрегата для определения дефектных узлов и деталей.
3. Промывка и очистка конструктивных элементов КПП, внутренних составляющих.
4. Дефектовка деталей трансмиссии.
5. Подбор запчастей для замены и ремонта. Вместо вышедших из строя устанавливаются новые оригинальные, контрактные или работоспособные б/у детали.
6. Промывка гидротрансформаторного устройства от продуктов износа и отложений смазки.
7. Сборка трансмиссионного агрегата.
8. Залив качественной смазывающей жидкости. Для этой цели желательно использовать масло, рекомендованное заводом-производителем.
9. После ремонта и сборки производятся испытания коробки передач на герметичность.
10. Завершающим этапом является выходная проверка и тестирование агрегата.

При переборке автомата, который прошел более 200 тысяч километров, рекомендуется менять или восстанавливать гидротрансформатор. Одновременно с этим берутся другие сальники, втулки и фрикционы. Следует заменить прокладку гидравлического блока или сепараторную пластину, даже если визуально она целая, неизношенная. На некоторых моделях коробок передач ZF расходными материалами также являются коннекторы колодки электрической платы с уплотнителями и дорожками, которые имеют свойство протекать при низких температурах. Если транспортное средство длительно эксплуатируется с изношенным гидротрансформатором, который во время движения издает посторонний гул, то это может спровоцировать неисправности в работе масляного насоса и подшипникового устройства помпы.

После проведения ремонта коробки передач транспортное средство передается автовладельцу со всеми необходимыми документами, включая гарантийный талон и сертификаты качества на детали и масло.

Описание ДЗХ

Назначение

Начнем с предназначения. ДЗХ представляет собой устройство, предназначенное для активации белых ламп, свидетельствующих о включении задней передаче в автомобиле. Устройство используется для включения фонарей заднего хода, что позволяет другим участникам дорожного движения знать о намерениях водителя и маневрах, которые он собирается совершить.

В том случае, когда на улице темно, белые фары позволят также предупредить водителей автомобилей, идущих сзади о том, что ваша машина находится на их пути. Это, в свою очередь, позволяет предотвратить возможные происшествия и аварийные ситуации на дороге. Где стоит это устройство — расположение может незначительно отличаться, но как правило, контроллер расположен на коробке передач.

Конструкция и принцип действия

Сам ДЗХ состоит из корпуса, контактов для подключения, штока, движущегося шарика, а также возвратной пружины.

Что касается принципа действия, то он заключается в следующем:

1. Водитель переключает рычаг трансмиссии в положение активации задней скорости.
2. При этом вилка переключения рычага коробки передач прижимается к контроллеру.
3. Далее, устройство осуществляет замыкание кабеля на массу.
4. После этого осуществляется активация источника освещения, установленного в , который предупреждает других водителей о том, что автомобиль начал движение задним ходом.

Признаки неисправности

Какие признаки неисправности могут свидетельствовать о поломке ДЗХ:

1. Одна из проблем, которая случается чаще всего — окисление контактов на выводах или проводке. Такая неполадка актуальна для многих автовладельцев. Чтобы решить такую проблему, необходимо произвести тщательную очистку контактов, после чего установить их на место. При выполнении этих работ аккумулятор следует отключить. Если же контакты неработоспособны из-за того, что они перегорели, то их в любом случае придется менять. Но прежде чем произвести замену, необходимо выяснить, по какой причине произошло перегорание, скорей всего, суть проблемы кроется в скачках напряжения в бортовой сети.
2. Устройство разболталось в посадочном месте. В ходе эксплуатации транспортного средства контроллер может незначительно выйти из места установки, такая проблема обычно обусловлена высокими вибрациями. В данном случае вам нужно будет просто более надежно зафиксировать девайс в месте монтажа.
3. Еще одна причина неработоспособности — отсутствие контакта с бортовой сетью в коробке передач. В данном случае необходимо произвести диагностику состояния контактов, а также электроцепей. При необходимости вышедшие из строя компоненты нужно либо зачистить, либо поменять.
4. Следующая проблема — нет контакта между разъемом подключения, а также предохранительным монтажным блоком. В этом случае вам также нужно произвести диагностику состояния контактов, а также очистить и поменять провода, если в этом есть необходимость.
5. Выход из строя предохранительного устройства. В данном случае проблему позволит решить только замена предохранителя. Если же эта деталь часто выходит из строя, то причина может заключаться в тех же скачках напряжения. Необходимо более внимательно проверить электроцепь.
6. Свет заднего хода может не включаться из-за того, что перегорел сам источник освещения, то есть лампа. В данном случае вам придется демонтировать обивку оптики в багажнике и произвести замену вышедшего из строя устройства.
7. И, наконец, последняя причина неработоспособности — поломка ДЗХ. В таком случае вы не сможете его отремонтировать, поскольку ремонту такие девайсы, как правило, не подлежат. Контроллер нужно будет поменять (автор видео — канал Ремонт авто своими руками).

Как определить неисправность?

Выявление поломок в работе оборудования возможно с привлечением специалиста либо в домашних условиях.

В целом существует два состояния транспортного средства, при которых можно определить неисправность цепи:

1. Мотор не заводится, эксплуатация авто невозможна. Причин поломки в данном случае может быть много. Диагностику оборудования следует начать с , распределительного устройства, свечей, высоковольтных проводов, стартерного узла и, разумеется, аккумулятора. В большинстве случаев причину можно решить путем заряда аккумуляторной батареи, очисткой свечей зажигания от нагара или заменой высоковольтных проводов. Кроме того, причина может заключаться и в вышедшем из строя генераторе. Перед тем, как приступить к демонтажу и разбору узла, следует проверить качество натяжения генераторного ремня. Возможно, ремешок ослаб или его натяжка очень сильная, что также не очень хорошо для авто.
2. Двигатель можно завести, но оборудование не работает или работает частично. Возможно, не работает группа устройств. Например, в вашем авто одновременно перестали работать повороники и щетки стеклоочистителя. Казалось бы, как эти устройства могут быть связаны между собой? Но нужно учитывать, что эти две системы работают от подрулевого переключателя. И если он вышел из строя или на его схеме плохой контакт, то узлы просто не могут быть запущены. Если мотор заводится, то часть узлов не работают, то сначала следует проверить предохранители в блоке, вполне возможно, что один или часть из них просто перегорела. Если предохранительные элементы рабочие, а в работоспособности электрооборудования вы уверены на 100%, то необходимо заняться диагностикой проводки (автор видео — канал CarEnergy).

Камаз ZF: особенности конструкции

1. Прочный кузов из сварной стали, который обеспечивает надежность и долгий срок службы автомобиля.
2. Мощный двигатель, обладающий высоким крутящим моментом и отличной проходимостью.
3. Эргономичная кабина, оснащенная комфортными сиденьями, удобной панелью приборов и навигационной системой.
4. Эффективная система торможения, включая ABS и EBS, которая обеспечивает безопасность при экстренных ситуациях на дороге.
5. Повышенная грузоподъемность и вместительность, что позволяет перевозить большие объемы грузов.
6. Автоматическая трансмиссия, которая обеспечивает плавность переключения передач и экономичность расхода топлива.

Как видно, Камаз ZF представляет собой надежный, мощный и удобный грузовик, который идеально подходит для выполнения различных видов транспортных задач. Благодаря своей конструкции, он готов справиться с любыми трудностями на дороге и обеспечить комфортную работу водителя.
