Датчик заднего хода автомобиля

Как заменить датчик заднего хода на ВАЗ 2110

1. Во — первых нужно поставить машину на яму. Датчик должен быть очищен от загрязнений, перед извлечением.
2. Теперь нужно снять защиту картера.
3. Найти какой нибудь стакан или банку для слива масла.
4. Отодвинуть провода, чтобы не мешали.
5. Выкрутить датчик и слить масло в подготовленную емкость.
6. Установить новый датчик, и залить масло снова.
7. Устанавливайте новое устройство.

Теперь, естественно надо проверить, На это уйдет около десяти минут. Просто, все установив на свое место, долив нужное количество масла, необходимо завести автомобиль, и посмотреть горят ли фонари заднего хода.

Если все сделано верно, то несомненно все будет работать как часы.

При самостоятельной работе, даже не особо опытный автомобилист все сделает за полчаса. Плюс ко всему, это значительно может сэкономить средства, т.к. не придется обращаться в сервис.

Чтение показаний мультиметра

Проверка тахометра мультиметром может потребовать чтения показаний, чтобы определить, функционирует ли тахометр правильно или есть какие-либо неполадки. Для правильного чтения показаний мультиметра следуйте этим инструкциям:

1. Подготовьте мультиметр:

Убедитесь, что мультиметр включен и настроен на режим измерения постоянного тока (DC). Подсоедините зажимы мультиметра к соответствующим контактам на тахометре: красный зажим к контакту «+» и черный зажим к контакту «-«.

2. Проведите измерение:

Считайте и запишите значение, отображаемое на экране мультиметра. Это будет текущее показание тахометра. Если показания отсутствуют или слишком высокие/низкие, это может указывать на проблемы с тахометром.

3. Сравните с нормой:

Определите, соответствуют ли полученные показания тахометра нормальным значениям для вашего автомобиля. Обычно указания производителя автомобиля содержат информацию о нормальных значениях. Если измеренное значение сильно отклоняется от нормы, возможно, нужно провести дополнительные проверки или обратиться к специалисту.

Убедитесь, что весь процесс измерения проводится в безопасной и контролируемой среде. Если вы не уверены в своих навыках или столкнулись с необычными показаниями, рекомендуется проконсультироваться со специалистом или обратиться в автосервис.

Как проверить 3-проводной датчик коленвала с помощью мультиметра

Проверка 3-проводного датчика коленчатого вала с помощью мультиметра — это простой процесс, который может помочь диагностировать проблемы с датчиком. Вот шаги, которые необходимо выполнить:

• Подготовьте мультиметр: Настройте мультиметр на измерение сопротивления и подключите измерительные провода.
• Найдите датчик: Датчик положения коленчатого вала находится на блоке цилиндров.
• Отсоедините датчик: Отсоедините электрический разъем от датчика.
• Измерьте сопротивление: Подсоедините один из тестовых проводов к сигнальному проводу датчика, а другой – к проводу заземления. Мультиметр должен отображать показания сопротивления в пределах указанного диапазона датчика.
• Проверьте питание и землю: Подключите один из тестов к проводу питания датчика, а другой к проводу заземления. Мультиметр должен отображать показания напряжения в пределах указанного диапазона датчика.
• Стендовая проверка датчика: Если показания сопротивления и напряжения датчика находятся в пределах указанного диапазона, датчик все еще может быть неисправен. Стендовый тест может подтвердить, что датчик работает правильно.

Следуя этим шагам, владельцы транспортных средств могут определить, правильно ли работает датчик положения коленчатого вала

Очень важно убедиться, что мультиметр правильно настроен на измерение сопротивления и напряжения и что показания датчика находятся в пределах указанного диапазона. Если датчик неисправен, его следует немедленно заменить, чтобы избежать дальнейшего повреждения двигателя

Проверка датчика мультиметром — экономичный и эффективный способ диагностики проблем с системой двигателя.

Что делать, если не работает фонарь заднего хода ВАЗ

Бывают случаи, когда фонарь выходит из строя и перестает загорать после того, как мы включили заднюю передачу. Это создает дискомфорт водителя при движении задним ходом, а также перестает информировать других участников движения о ваших намерениях. Поэтому, после обнаружения неисправности, необходимо срочно провести ремонт электрической цепи фонаря заднего хода.

В первую очередь, всегда проверяют состояние предохранителя. Монтажный блок может быть установлен как в подкапотном пространстве, так и под панелью приборов.В любом случае, его необходимо открыть и оценить состояние предохранителя. Что касается номера, под которым расположено защитное устройство, то тут вам поможет справочная литература относительно электрооборудования вашего автомобиля. Если предохранитель перегорел, ни в коем случае не меняйте его сразу. Для начала найдите короткое замыкание и устраните его. Чтобы найти место замыкания, необходимо проверить протяженность всей трасы проводов. Тем не менее, если предохранитель целый, то переходим к другому шагу.

Теперь проверяется работоспособность лампы. Вполне возможно, что лампочка перегорела. Для ее проверки можно пользоваться стандартным тестером, который включает в себя обычную батарею на 12 вольт. Подключите его к контактам лампы и проверьте ее работоспособность. Если лампа не загорелась – значит, она перегорела и ее необходимо поменять. Однако, если лампы загорелись, значит, дело совсем не в них и нужно выполнять диагностику далее.

Третьим на очередь попадает устройство, под названием «лягушка». Дело в том, что найти ее не так уж и просто, как кажется на первый взгляд. Это связано с тем, что она, как правило,  располагается в нижней части автомобиля, в частности на коробке передач. В процессе осмотра, необходимо проверить контактные соединения и в случае их загрязнения (а именно и так бывает в большинстве случаев) прочистить их. Если и это не помогает при решении проблемы, то неисправность необходимо искать в замке зажигания автомобиля.

Дело в том, что цепь фонаря заднего хода проходит через замок зажигания автомобиля. Разберите кожух замка и проверьте состояние контактов, которые отвечают за включение фонаря заднего хода. Как правило, помимо фонаря, не работают также потребители, питание которых осуществляется через замок зажигания. Таковыми могут являться вентилятор отопителя и др.

Откройте схему электрооборудования вашего автомобиля и отследите цвет проводов, которые должны снабжать питанием фонарь заднего хода.  Проверка электрической проводки начинается с проверки питания лампы. Установите тестер на 12 вольт и приложите щупы к контактам в задней части автомобиля. При этом, должна быть включена задняя передача, а зажигание включено. Если напряжение на выходе равно нулю, дальнейшая проверка осуществляется на «лягушке». Если питание на ней есть, то, скорее всего, поврежден провод, ведущий с «лягушки» на фонарь заднего хода. Если питание также отсутствует – проверьте контактные выводы замка зажигания и монтажного блока. Питание должно появиться возле этих двух элементов. На основе полученных значений, найдите неисправный провод и замените его.

11.14 Проверка исправности функционирования, замена и регулировка датчика-выключателя стоп-сигналов / Honda Civic

Проверка исправности функционирования, замена и регулировка датчика-выключателя стоп-сигналов

Проверка

1. Выжмите педаль ножного тормоза и удостоверьтесь в исправности срабатывания стоп-сигналов в сборках задних комбинированных фонарей. 2. Если стоп-сигналы не срабатывают, проверьте состояние соответствующего предохранителя (см. Главу Бортовое электрооборудование или руководство по эксплуатации автомобиля). Также проверьте состояние нитей накала ламп стоп-сигналов в обоих задних комбинированных фонарях, а также лампы стоп-сигнала верхнего уровня. 3. Если лампы и предохранитель в порядке, отыщите датчик-выключатель, установленный в верхней части педали ножного тормоза. 4. Рассоедините электрический разъем датчика-выключателя (см. сопроводительные иллюстрации). 5. На моделях Civic проверьте проводимость между клеммами 1 и 2 разъема. При выжатой педали ножного тормоза проводимость должна иметь место, при отпущенной нет, если эти условия не выполняются, замените датчик-выключатель. на моделях Integra воспользуйтесь омметром и проверьте проводимость между клеммами В и С разъема. Опять-таки, при выжатой педали проводимость должна иметь место, при отпущенной нет. В случае необходимости замените датчик-выключатель.

Замена

1. Отсоедините от датчика-выключателя электропроводку. 2. Отдайте контргайку на обращенной к педали стороне датчика-выключателя, затем выверните последний из своего опорного кронштейна. 3. Установка производится в обратном порядке.

Регулировка

1. Отпустите контргайку датчика-выключателя и выверните последний настолько, чтобы его плунжер уперся в педаль ножного тормоза. 2. Ослабьте контргайку толкателя и, вращая последний плоскогубцами, отрегулируйте должным образом высоту положения педали (см. Спецификации). 3. Вновь прочно затяните контргайку. 4. Вверните датчик-выключатель в кронштейн таким образом, чтобы его плунжер оказался полностью утоплен (резьбовой наконечник упирается в накладку рычага педали), затем выверните его обратно на 1/2 оборота и прочно затяните контргайку. 5. Рукой выжмите педаль ножного тормоза и измерьте величину ее свободного хода. Сравните результат измерения с требованиями Спецификаций. Удостоверьтесь в исправности срабатывания стоп-сигналов при выжимании тормозной педали.

Не горят стоп сигналы — проблема в лягушке

Made in JAPAN.Ремонт датчика стоп на автомобиле Honda.

Замена тормозных колодок,задних.Honda CR-V 96 г.

где находится датчик стоп сигналов (лягушка)

Сделай это для своего Honda Civic / Полезная доработка Хонда Цивик

Как протестировать 3-проводной датчик коленчатого вала с помощью мультиметра

Стендовая проверка трехпроводного датчика коленвала с помощью мультиметра — это более подробный способ диагностики проблем с датчиком. Вот шаги, которые необходимо выполнить:

• Сначала снимите датчик с двигателя и очистите его растворителем.
• Подключите датчик к источнику питания, обычно к 12-вольтовой батарее, и к генератору сигналов, генерирующему прямоугольную волну.
• Настройте генератор сигналов на подачу сигнала с частотой и амплитудой, указанными в руководстве по эксплуатации автомобиля.
• Подключите осциллограф к выходу датчика и настройте его на отображение формы сигнала.
• Поверните датчик и наблюдайте форму волны на осциллографе. Форма волны должна быть прямоугольной с четким переходом от включения к выключению.
• Если форма сигнала неправильная, отрегулируйте генератор сигналов и повторно проверьте датчик.
• Запишите и сравните форму волны с формой волны, указанной в руководстве по обслуживанию автомобиля.
• Если форма сигнала не соответствует спецификации, датчик может быть неисправен и его следует заменить.

Стендовое тестирование 3-проводного датчика коленвала с помощью мультиметра может предоставить более подробную информацию о работе датчика, чем тестирование с помощью одного мультиметра. Однако для этого требуется специальное оборудование и опыт, и его должен выполнять профессиональный механик.

Трехпроводные датчики являются важными компонентами во многих промышленных приложениях. Понимание того, как проверить 3-проводные датчики коленчатого вала с помощью мультиметра, необходимо для обеспечения правильной работы. Соблюдение надлежащих процедур тестирования позволяет диагностировать и устранять проблемы с датчиками до того, как они приведут к серьезным проблемам.

Связанное руководство:

• Как проверить датчик детонации
• Как проверить датчик ABS

Датчик скорости входного вала АКПП

На АКПП устанавливается два датчика скорости.

• один фиксирует число вращений входного вала;
• второй замеряет ее.

Датчик входного вала – это магнитный бесконтактный прибор, основанный на эффекте Холла. Состоит из магнита и интегральной схемы Холла. Это оборудование упаковано в герметичный корпус.

Информация от этих датчиков поступает на электронный компьютер управления автоматом, где им же и обрабатывается. Если наблюдаются какие-то неисправности либо с датчиком, либо с коленвалом или дифференциалом, то АКПП встает в аварийный режим.

Если же ЭБУ не находит никаких проблем по показаниям датчика, а скорость машины падает или не набирается, горит Check Engine, то возможно неисправность находится в самом датчике входного вала АКПП. Но об этом позже.

Сейчас я расскажу о том, как работает датчик входного вала.

Принцип работы

Как уже я писал, устройство фиксирует количество оборотов вала после переключения на одну из передач АКПП. Процесс работы датчика Холла таков:

1. Во время работы электромагнитный датчик создает особое электромагнитное поле.
2. Когда через датчик проходит выступ колеса или зуб шестеренки, установленного в нем «импульсного колеса», это поле изменяется.
3. Начинает действовать так называемый эффект Холла. Иными словами, образуется электрический сигнал.
4. Он преобразуется и поступает в электронный блок управления АКПП.
5. Здесь считывается компьютером. Низкий сигнал – это впадина, а высокий – выступ.

«Импульсное колесо» – это обычная шестеренка, установленная в прибор. Колесо имеет определенной число выступов и впадин.

Где находится

Датчик измерения скорости выходного вала АКПП устанавливают на корпус автомата рядом с воздушным фильтром. Устройства для измерения числа вращений входного и выходного валов различаются по номеру, прописанному в каталоге. У транспортных средств Hyindai Santа они имеют следующие значения по каталогу: 42620 и 42621.

Именно эти устройства сразу сообщаются с блоком управления АКПП. Приборы сами по себе ремонтопригодные. Необходимо только будет проверить, есть ли трещины на корпусе.

Ремонт АКПП ZF 6HP26 и схема гидроблока коробки передач

Далее я расскажу вам о диагностике проблем с датчиком измерения числа вращения входного вала.

Диагностика

Если вы новичок автолюбитель и не знаете, как проверить, да и с чего начать поиск ошибок в устройстве, советую, прозвона контактов и измерения сигналов постоянного или переменного тока. Для этого вы используете мультиметр. Инструментом определяете напряжение и сопротивление.

Диагностика может проводиться и по толчкам, рывкам, которые чувствует водитель при переключении кулисы селектора в режим «D». Неисправный датчик отдает неверные сигналы о замерах вращения и соответственно создается слабое или чересчур повышенное давление, из-за чего проявляются провалы в наборе скорости при разгоне.

К визуальному типу диагностики опытные механики относят наблюдение за появлением ошибок на мониторе приборной панели. Например, о проблемах с датчиком входного вала могут говорить следующие горящие лампы на мониторе:

АКПП может запускать аварийный режим, либо включать только 3 передачу и больше никакую.

Если вы проверяете сканером с ноутбуком на руках, то отобразится следующая ошибка «P0715». В этом случае нужно либо заменить датчик входного вала АКПП, либо поменять поврежденные провода.

Как проверить и заменить датчик заднего хода ваз 2110

В статье будет рассказано о том, что такое датчик заднего хода, как работает, как выявить неисправность, произвести замену датчика самостоятельно.

Датчик заднего хода ВАЗ 2110

Датчик заднего хода начинает свою работу тогда, когда включается задняя скорость, Напряжение передается на лампочку, которая дает сигнал  о том, что автомобиль двигается назад. Горит белым цветом. Нужен этот датчик для того, чтобы другие водители видели, что сейчас транспорт будет давать задний ход. Раньше, да и сейчас на некоторых моделях этот сигнал подавался вручную. Теперь все происходит автоматически.

Принцип работы датчика

Чтобы включить заднюю скорость следует перевести ручку в нужное положение. Лампочка заднего хода при этом загорается из -за того, что вилка включения замыкает провод датчика. На ВАЗ 2110, как на многих других автомобилях с механической коробкой передач, лягушка (как называют в народе), вделывается непосредственно в коробку передач.

Неисправности датчика заднего хода

Бывает, что лампочка при включении задней передачи не срабатывает. Зачастую, подобное приводит к созданию аварийных ситуаций на дорогах, и доставляет много неприятностей водителю, и другим автомобилистам.

Тому есть несколько причин:

1. Лампочка заднего хода уже отжила свое.
2. Сгорел предохранитель питания.
3. Датчик неисправен.
4. Редко, но бывает такое, что просто отсоединились провода, либо окислились, либо перетерлись.
5. Неполное включение концевика.

Чтобы понять, что именно неисправно, необходимо выполнить следующие действия:

1. Проверить, цел ли предохранитель. Номер конкретно под определенный автомобиль должен быть прописан в техническом паспорте. Он располагается непосредственно под панелью приборов. Предохранитель в принципе контролирует работу электроприборов автомобиля. Поэтому в первую очередь проверяется именно он. Если необходимо, нужно попробовать зачистить контакт. Если причина не в этом, то стоит перейти к следующему шагу.
2. Проверить лампу, и если она в рабочем состоянии, то тогда только уже переходить к осмотру датчика.
3. Проверить электроцепь. Часто, зачистка контактов устраняет неисправность. Никто не утверждает, что это правильно так делать, но каждый решать должен самостоятельно. Проверяется так: сначала нужно включить зажигание, потом контакт лампочки подключить к металлической детали кузова (деталь должна быть неокрашена), второй контакт к плюсовому разъему.

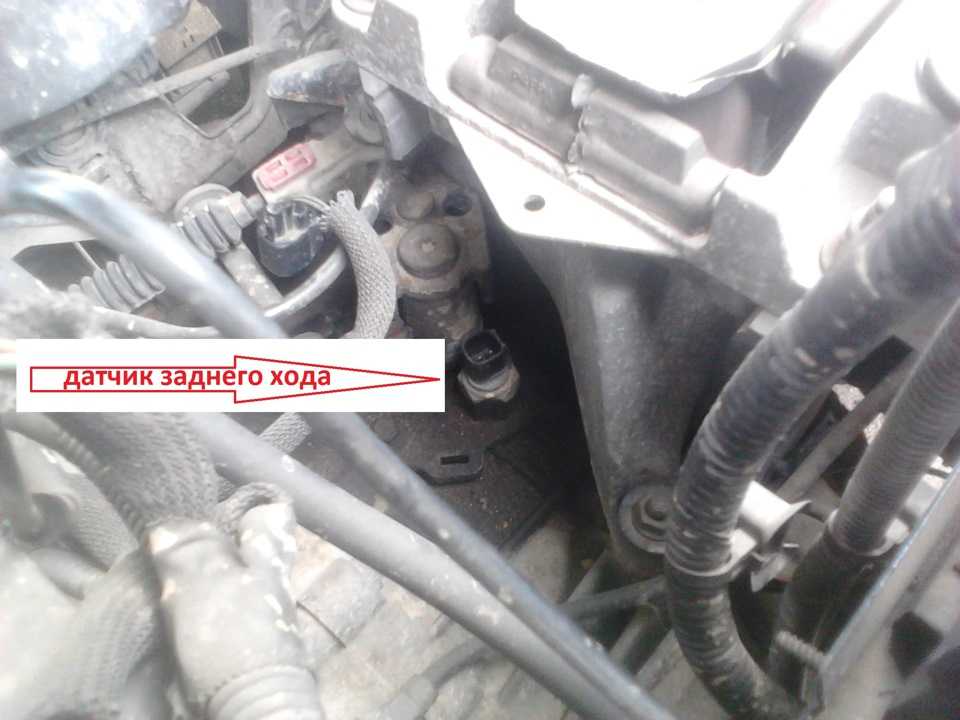

Где расположен датчик заднего хода

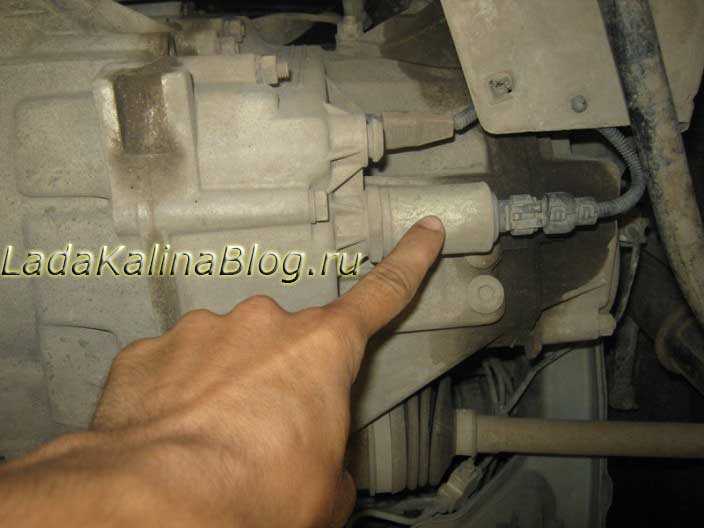

На самом деле, долго искать не придется. Если посмотреть туда, где находятся задние колеса ВАЗа, с левой стороны сразу можно увидеть датчик.  Перед этим, конечно же,  нужно поставить машину на яму. Увидеть его можно и без ямы, просто сняв воздушный фильтр, но проблематично так проверить работоспособность.

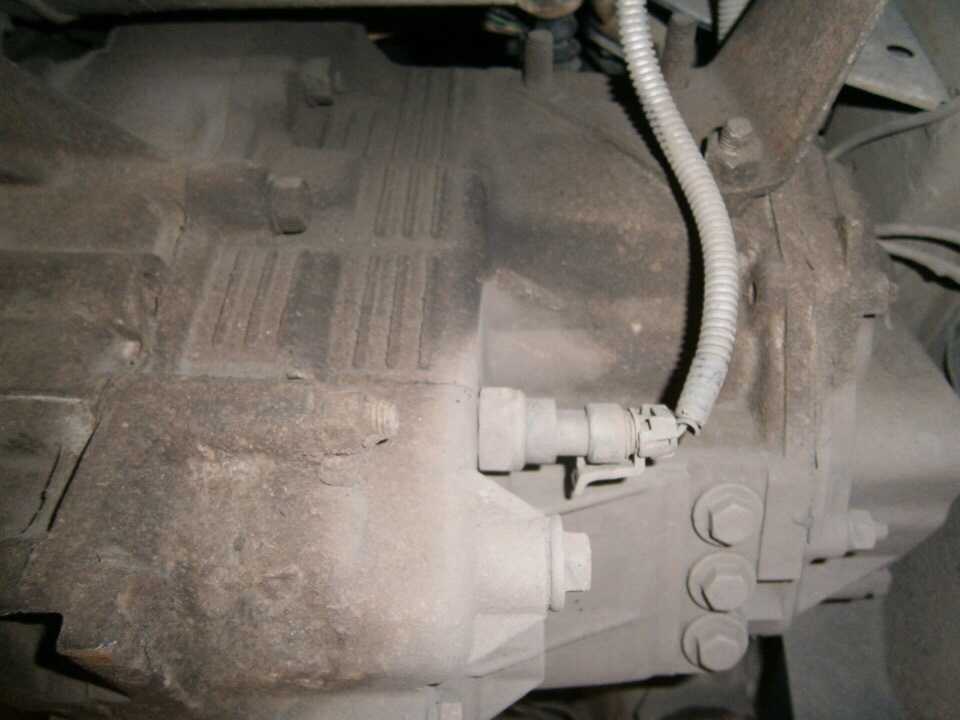

Вид с другого ракурса.

Теперь можно проверять, произвести  осмотр, и при необходимости замену датчика заднего хода на ваз 2110. Понадобится не так много инструментов. Всего лишь мультиметр, изоляционная лента, молоток, и возможно зубило.

 Проверять необходимо последовательно:

1. Первое, что нужно сделать, это отбросить клемму от датчика.
2. Измерить сопротивление мультиметром, подключившись к разъемам. подключайте к разъемам
3. Поставить ручку переключения скоростей в режим заднего хода и включить зажигание.

Теперь нужно посмотреть, что покажет мультиметр. Сопротивление должно быть 0 Ом, и должен быть соответствующий сигнал. Если все так, как описано выше, то датчик в норме. В ином случае, конечно же, датчик придется заменить. Если этого не сделать, то пострадает безопасность движения.

Как заменить датчик заднего хода на ВАЗ 2110

1. Во — первых нужно поставить машину на яму. Датчик должен быть очищен от загрязнений, перед извлечением.
2. Теперь нужно снять защиту картера.
3. Найти какой нибудь стакан или банку для слива масла.
4. Отодвинуть провода, чтобы не мешали.
5. Выкрутить датчик и слить масло в подготовленную емкость.
6. Установить новый датчик, и залить масло снова.
7. Устанавливайте новое устройство.

Теперь, естественно надо проверить, На это уйдет около десяти минут. Просто, все установив на свое место, долив нужное количество масла, необходимо завести автомобиль, и посмотреть горят ли фонари заднего хода.

Если все сделано верно, то несомненно все будет работать как часы.

При самостоятельной работе, даже не особо опытный автомобилист все сделает за полчаса. Плюс ко всему, это значительно может сэкономить средства, т.к. не придется обращаться в сервис.

Способы устранения проблем

Отремонтировать поломку автовладелец может:

• удалите загрязнения органическим растворителем и мягкой щеткой;
• проверка и ремонт проводки и разъема;
• установка нового ДПКВ, соответствующего характеристикам штатного элемента.

Очистка датчика коленвала

Одна из наиболее частых причин выхода из строя — грязь на сердечнике и диске. Толстый слой масла и пыли ухудшает условия работы, что приводит к неправильному определению угла поворота коленчатого вала.

Датчик коленчатого вала необходимо периодически чистить.

Для стирки используйте бензин и мягкую щетку или салфетку, с помощью которых аккуратно очистите элементы конструкции. Если процедура не смогла восстановить работу, датчик неисправен и требует замены.

Одновременно следует осмотреть диск, повреждение или износ зубьев является причиной неисправности датчика.

Обрыв провода

Вибрация может повредить проводку; на срок службы кабеля влияет положение вилки относительно корпуса датчика. Избыточное напряжение разрывает тонкие медные провода, и сигнал от чувствительного элемента не достигает блока управления.

Проверить кабели тестером, выявить неисправный участок и произвести ремонт. При поломке корпуса датчика необходимо будет приобрести и установить новый ДПКВ.

Обработка контактов

Влага или дорожные реагенты, попавшие в разъем, могут быть причиной неисправности. Для восстановления работы отключите провод; для упрощения обслуживания датчик можно снять с двигателя.

Металлические контакты очищаются специальным спреем, который растворяет грязь и следы коррозии, а также предотвращает оседание влаги при дальнейших операциях. Если порвана пломба, отвечающая за герметичность разъема, необходимо будет установить новые заглушки или поменять ДПКВ.

Полная замена датчика

При возникновении необратимых повреждений (например, разрушение корпуса или поломка обмотки) элемент необходимо будет заменить. Для его снятия отверните гайку или болт крепления картера или кронштейна, затем отсоедините разъем жгута проводов. Поменять датчик в гараже можно за 10-15 минут, никаких специальных инструментов не требуется. Новый элемент подбирается по каталогам производителей, сборка производится в обратной последовательности. Расстояние между наконечником сердечника и диском устанавливается автоматически, регулировка не требуется.

Замена датчика

И вот теперь настало время рассмотреть процесс замены датчика заднего хода на различных автомобилях ВАЗ – от 2106 до 2115. Вот вам инструкция.

Начинаем с Классики

Начнем с автомобиля ВАЗ 2107. На моделях Классики ВАЗ все делается точно так же.

Совет! Перед началом замены датчика на любом автомобиле очистите картер КПП от грязи, чтобы было легче найти датчик, и чтобы в масло не попала грязь.

Для начала ищем датчик – он находится с правой стороны КПП, если смотреть на автомобиль по ходу его движения. Ошибиться очень сложно – это единственная деталь в КПП, куда подходят два проводка.

Расположение датчика на Классике

• Если провода оборваны, то ищите по торчащим контактам.

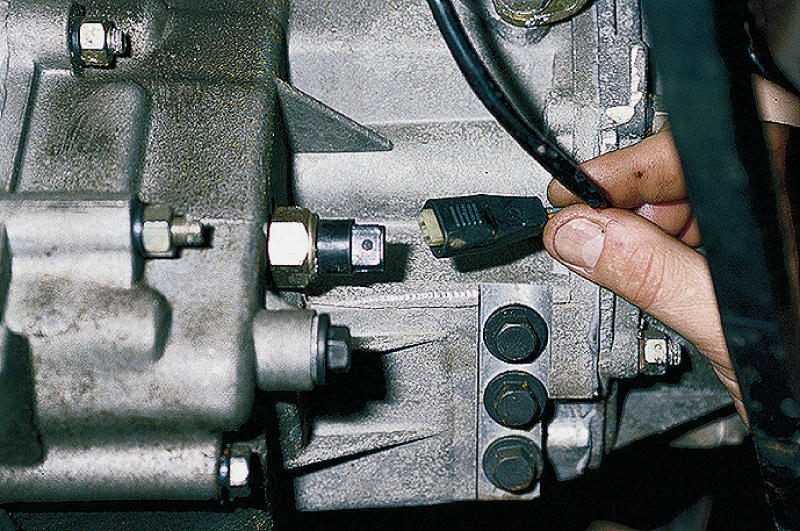

• Если же провода все еще на датчике, то отсоедините их.

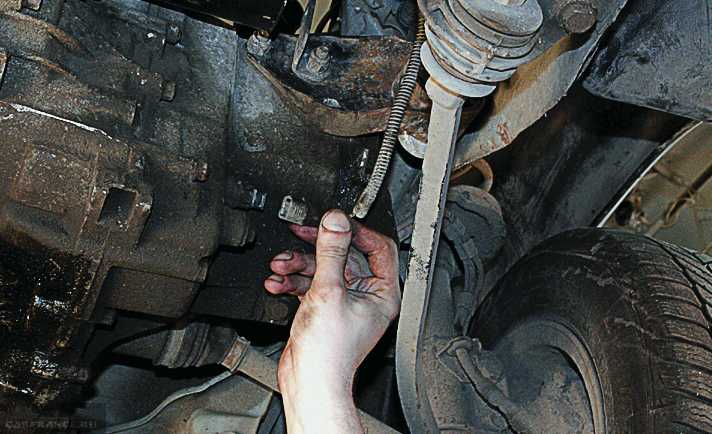

• Далее пригодится ключ на 22. Им необходимо открутить датчик. Для удобства лучше взять вороток подлиннее, так как со временем датчик прикипает к картеру.
• Если не удается открутить датчик заднего хода при помощи ключа (головки), то необходимо это делать при помощи молотка и зубила.

Обратите внимание! Картер КПП очень хрупкий. Поэтому будьте предельно осторожны, чтобы не повредить его ударами молотка

• После чего зачистите посадочное место от грязи при помощи ножа.
• Вместе с грязью удалите металлическую шайбу и замените ее на новую.
• Вставьте датчик и закрутите его при помощи того же ключа до упора.
• Далее необходимо надеть обратно провода. При необходимости обожмите контакты пассатижами.
• И вот, на ВАЗ 2107 замена датчика заднего хода завершена!

У некоторых людей возникает вопрос по поводу масла – потечет или нет. В данном случае не потечет.

ВАЗ 21099 замена датчик заднего хода

Напомним, что этот пункт относится к семейству Самара в целом, а не только к автомобилю ВАЗ 2109:

• Снимите защиту с двигателя автомобиля, если таковая имеется.
• Расположение датчика на автомобиле ВАЗ 2108 и подобных немного другое, чем на Классике, так как автомобиль имеет передний привод.
• По ходу движения автомобиля датчик находится с левой стороны.
• Если Классику приходилось загонять на смотровую яму, то автомобили на переднем приводе достаточно просто приподнять под левое переднее колесо при помощи домкрата.
• Опять же – к датчику подходят провода электропроводки.
• Снимите провода.
• Для снятия датчика понадобится удлиненная головка на 22 и вороток.
• При помощи головки снимаем датчик.

ВАЗ 2109 замена датчика заднего хода

Помните! Замена датчика заднего хода на автомобиле, имеющем передний привод, характеризуется небольшими подтеками масла из картера КПП.

• Приготовьте емкость и, как только открутите датчик, подставьте ее, чтобы масло не пролилось на пол.
• Как можно быстрее вставьте новый датчик.
• Закрутите его сначала руками, а затем затяните при помощи той же головки и трещотки.
• Подключите провода электропроводки.
• Долейте необходимое количество масла.

На автомобили семейства ВАЗ 2110 устанавливаются двигатели от ВАЗ 2108. Поэтому смысла писать второй раз одну и ту же информацию нет. Ответ такой: ВАЗ 2110 замена датчика заднего хода – смотрите информацию выше.

Замена датчика заднего хода на ВАЗ 2114 или автомобилях семейства Самара-2. Инструкция:

• Суть процесса такая же.
• Поднимите автомобиль при помощи домкрата.
• При необходимости снимите защиту с двигателя, но это может даже не потребоваться.
• Найдите датчик, на новых образцах коробки передач моделей Самара-2 он имеет немного другое расположение, но найти его также не составит труда.
• Отсоедините разъем электропроводки от датчика.
• При помощи ключа на 22 (удобнее все же головкой, но можно и ключом) открутите датчик.
• Перед тем, как вынуть датчик из разъема, подставьте емкость для масла.

Примечание. Лучше всего делается замена датчика на холодном автомобиле, так как меньше вытечет масла. Хотя это и не принципиально.

• Выньте старый датчик и вставьте новый вместе с новым кольцом.
• Закрутите датчик при помощи ключа или головки.
• Протрите картер КПП от масляных следов.
• Подключите провода.
• Долейте уровень масла в коробке передач до необходимого.
• Установите обратно защиту двигателя (при необходимости).

Итак, датчики поменяны. Теперь можно приступать к проверке их работоспособности.

Диагностика на Ниссан

В Nissan используется 2 входных сигнала ЭБУ автоматической КПП. Сигналы поступают с датчика оборотов, ДСА. Датчик оборотов служит для установления частоты кручения вторичного вала, отправки данных в ЭБУ. ДСА служит вспомогательным контроллером. Он выполняет отправку сведений при неисправности основного узла.

Место расположения датчика скорости за левым подкрылком. Чтобы заменить его, необходимо демонтировать защиту из пластика.

При возникновении ошибки «2» необходимо проверить цепочку ДСА. Определите, целы ли проводки, разъемы. Алгоритм проверки в автомобиле Nissan следующий:

1. Снимите ДСА с трансмиссионного картера.
2. Подключите вольтметр к клеммам, активируйте на мультиметре режим переменного напряжения.
3. Начните кручение шестерни привода. U должно изменяться с шагом примерно 0.5 В.
4. Если U отсутствует, замените ДСА, который используется в машине.

Датчик менять не пришлось проблема в проводке

Замена ДСА выполняется так:

1. Аккуратная установка автомобиля на домкрат.
2. Отсоединение электропроводки от ДСА транспортного средства.
3. Откручивание болтовой стяжки, ослабление хомута, извлечение ДСА из трансмиссионного агрегата транспортного средства.
4. Проверка состояния кольцевого уплотнителя, его смена при необходимости.
5. Установка ДСА в обратном порядке.

Если при использовании вольтметра напряжение было, значит, неполадки обусловлены чем-то иным. Нужно проводить другие диагностические процедуры с транспортным средством, соблюдая общие правила проверки.

Назначение датчика коленвала и способы проверки

Описание ДЗХ

Назначение

Начнем с предназначения. ДЗХ представляет собой устройство, предназначенное для активации белых ламп, свидетельствующих о включении задней передаче в автомобиле. Устройство используется для включения фонарей заднего хода, что позволяет другим участникам дорожного движения знать о намерениях водителя и маневрах, которые он собирается совершить.

В том случае, когда на улице темно, белые фары позволят также предупредить водителей автомобилей, идущих сзади о том, что ваша машина находится на их пути. Это, в свою очередь, позволяет предотвратить возможные происшествия и аварийные ситуации на дороге. Где стоит это устройство — расположение может незначительно отличаться, но как правило, контроллер расположен на коробке передач.

Конструкция и принцип действия

Сам ДЗХ состоит из корпуса, контактов для подключения, штока, движущегося шарика, а также возвратной пружины.

Что касается принципа действия, то он заключается в следующем:

1. Водитель переключает рычаг трансмиссии в положение активации задней скорости.
2. При этом вилка переключения рычага коробки передач прижимается к контроллеру.
3. Далее, устройство осуществляет замыкание кабеля на массу.
4. После этого осуществляется активация источника освещения, установленного в , который предупреждает других водителей о том, что автомобиль начал движение задним ходом.

Признаки неисправности

Какие признаки неисправности могут свидетельствовать о поломке ДЗХ:

1. Одна из проблем, которая случается чаще всего — окисление контактов на выводах или проводке. Такая неполадка актуальна для многих автовладельцев. Чтобы решить такую проблему, необходимо произвести тщательную очистку контактов, после чего установить их на место. При выполнении этих работ аккумулятор следует отключить. Если же контакты неработоспособны из-за того, что они перегорели, то их в любом случае придется менять. Но прежде чем произвести замену, необходимо выяснить, по какой причине произошло перегорание, скорей всего, суть проблемы кроется в скачках напряжения в бортовой сети.
2. Устройство разболталось в посадочном месте. В ходе эксплуатации транспортного средства контроллер может незначительно выйти из места установки, такая проблема обычно обусловлена высокими вибрациями. В данном случае вам нужно будет просто более надежно зафиксировать девайс в месте монтажа.
3. Еще одна причина неработоспособности — отсутствие контакта с бортовой сетью в коробке передач. В данном случае необходимо произвести диагностику состояния контактов, а также электроцепей. При необходимости вышедшие из строя компоненты нужно либо зачистить, либо поменять.
4. Следующая проблема — нет контакта между разъемом подключения, а также предохранительным монтажным блоком. В этом случае вам также нужно произвести диагностику состояния контактов, а также очистить и поменять провода, если в этом есть необходимость.
5. Выход из строя предохранительного устройства. В данном случае проблему позволит решить только замена предохранителя. Если же эта деталь часто выходит из строя, то причина может заключаться в тех же скачках напряжения. Необходимо более внимательно проверить электроцепь.
6. Свет заднего хода может не включаться из-за того, что перегорел сам источник освещения, то есть лампа. В данном случае вам придется демонтировать обивку оптики в багажнике и произвести замену вышедшего из строя устройства.
7. И, наконец, последняя причина неработоспособности — поломка ДЗХ. В таком случае вы не сможете его отремонтировать, поскольку ремонту такие девайсы, как правило, не подлежат. Контроллер нужно будет поменять (автор видео — канал Ремонт авто своими руками).

https://youtube.com/watch?v=M87tkcYQmc4

Способы проверки устройства

Если принцип работы ДСА основан на эффекте Холла, проверка датчика скорости осуществляется тремя способами. Для первых двух понадобится мультиметр. В третьем случае можно обойтись с помощью обычной лампочки.

Первая методика проверки датчика требует снять его и с помощью мультиметра найти импульсный контакт и соединить с ним плюсовой щуп прибора. Второй щуп присоединяют к кузову или автомобильному двигателю. После этого на ось ДСА надевают небольшую трубку и вращают её, проверяя напряжение мультиметром. С увеличением скорости вращения число импульсов тоже должно расти.

Для второго способа понадобится домкрат, с помощью которого поднимается любое переднее колесо автомобиля. К проводам датчика подключается мультиметр и начинается вращение. Чем быстрее крутится колесо, тем больше импульсов регистрирует прибор. Если это правило не соблюдается, значит, датчик неисправен.

Для последнего способа понадобится 12-вольтовая лампочка, которая будет использоваться вместо мультиметра. Колесо поднимается домкратом, а лампа соединяется с импульсным проводом ДСА. Её моргание при вращении колеса доказывает, что устройство работает.

Замена датчика заднего хода на Лачетти

Для замены датчика потребуется ключ на 19. Работы проводятся самостоятельно за 5 минут. Переустановку деталей необходимо проводить очень быстро. Поскольку регулятор напрямую контактирует с системой смазки коробки, при демонтаже элемента начинает вытекать трансмиссионная жидкость, поэтому после переустановки рекомендуется проводить замер смазочного материала и при необходимости доливать.

Порядок замены регулятора по шагам.

• Установить нейтральную передачу, зажигание не включать, АКБ отсоединить.
• Вытащить колодку от разъема датчика.
• Ключом на 19 открутить регулятор.
• Проверить установочное кольцо.
• Установить новый элемент.

Проверить количество масла, при необходимости долить. ТО механической коробки проводят каждый 10 000 км, в процессе диагностики рекомендуется проверять работоспособность регулятора холостого хода

Во время замены регулятора опытные водители рекомендуют обращать внимание на качество трансмиссионной жидкости. Если масло потеряло цвет, в составе наблюдается взвесь, чувствуется запах гари — это признаки того, что в МКП присутствуют выработанные элементы

Это могут быть истертые или сломанные шестерни синхронизатора, разбитое посадочное место, выработка подшипников.

Датчик заднего хода на Шевроле Лачетти относится к частым расходникам, на рынке достаточное количество неоригинальных реплик, стоимостью от 100 руб

Производитель допускает устанавливать в систему не заводские комплектующие, важно соблюдать размерность элемента, длину выноса кнопки и подходящий размер крепежей
