Несколько способов прокачки тормозной системы

Напомним что прокачка тормозов очень важна для безаварийных ситуаций на дорогах, следите за системой прокачка тормоза с АБС. Прокачка тормозов с АБС возможна несколькими способами, причем их реализация зависит от конструкции всего комплекса. Удалить воздух из тормозной системы можно 2-мя способами, но в любом случае, потребуется помощник. Процесс прокачка тормозной системы с АБС нельзя считать трудоемким или сложным.

Способ №1

После полного отключения системы АБС надо проделать такие действия:

Сначала надо прокачать самый дальний от главного тормозного цилиндра узел – заднее колесо с правой стороны. Надо одеть один конец шланга на штуцер, a другой конец опустить в бутылочку с тормозной жидкостью. За руль надо посадить помощника, который будет нажимать ногой на тормоз. И нажимать до тех пор, пока полностью не удалится воздух.
В то время, когда помощник будет держать нажатой педаль газа, надо отвернуть штуцер. После того, как жидкость или воздух перестанет идти, то надо сразу же штуцер завернуть. Такую операцию надо повторять несколько раз, если пузырьки все еще выходят из рабочего цилиндра.
Затем можно переходить на заднее левое колесо, и проделывать те же самые действия.
После этого переходим на правый передний суппорт, а заканчивать прокачка тормоза надо на левом переднем суппорте.
Когда на каждом рабочем цилиндре удален воздух, это значит, что пришло время посмотреть, сколько жидкости в расширительном бачке. Главное не допустить, чтобы из бачка полностью ушла тормозная жидкость, потому что тогда воздух попадет в систему.

Способ №2. С помощью специального насоса прокачать тормоза

Если есть возможность подключить насос, то можно этим способом прокачка тормозов воспользоваться , только для этого также потребуется напарник. В обязательном порядке после того как процесс прокачка тормоза завершена, прежде чем выезжать нужно проверить герметичность системы и отсутствие подтеков. Контрольно проверить уровень тормозной жидкости.

Чтобы прокачать правый задний цилиндр, надо одеть на штуцер шланг с одной стороны, а с другой стороны – шланг также положить в бутылочку с тормозной жидкостью. Затем надо открутить штуцер примерно на 1,5 оборота.
Помощник также будет нажимать на педаль тормоза и включит двигатель. Присоединенный насос создаст давление в тормозной магистрали и выгонит весь воздух. После того, как пузырьки перестанут идти в бутылочку, надо просто выключить двигатель.
Заднее левое колесо прокачивается немного по-другому. Шланг крепится к штуцеру, и опускается в жидкость, а спускник надо отвернуть на 1 оборот.
Включить мотор и когда пузырьки пойдут в бутылочку с жидкостью, надо будет нажать на педаль тормоза примерно на половину, после чего быстро штуцер надо закрутить.
Затем педаль можно отпустить и выключить мотор.
Главное вовремя доливать в бачок тормозную жидкость.
Когда прокачка тормозов подошла к концу, надо закрутить все штуцеры, закрутить крышку на бачке и присоединить все ранее рассоединенные разъемы. Заглянуть под днище и проверить насколько герметичны трубопроводы, штуцеры и цилиндры. И если нигде ничего не протекает, значит с машиной все хорошо и можно спокойно ездить. Успехов вам при окончании решение проблемы прокачка тормозов с ABS.

Прокачка тормозов с АБС во время выполнения работ нужно следить, чтобы насос не работал без жидкости. Помните, что тормозная система является крайне важным компонентом, и своевременная прокачка тормозов обеспечивает безопасность движения автомобиля, возможно спасет не только вашу жизнь.

Видео совет — Быстрая прокачка тормозов с АБС на БМВ 75о:

Описание универсала

Семейство Приора — это продукт глубокого рестайлинга автомобилей модельного ряда ВАЗ 2110. В процессе разработки в конструкцию этих автомобилей было внесено более 1000 изменений и усовершенствований, а в производство внедрен ряд новых технологических процессов. Взяв за основу дизайн, присущий автомобилям корейского производства, разработчикам удалось создать новый, достаточно комфортабельный универсал ЛАДА Приора (ВАЗ 2171).

Экстерьер

Экстерьер универсала ВАЗ 2171 Приора был разработан дизайнерами «АвтоВАЗ». Усмотреть схожесть с ВАЗ 2111 (в обиходе — «сарай») достаточно тяжело, так как дизайн кузова был практически полностью переработан. Основные изменения коснулись крыши и задней части, причем штампы для серийного производства новых кузовных деталей были изготовлены в Японии.

В целом внешний вид универсала ВАЗ 2171 соответствует стилю семейства автомобилей Приора. Однако это соответствие заканчивается у задних дверей кузова.

От ВАЗ 2111 новый универсал ВАЗ 2171 Приора отличается достаточно выразительными боковинами и грамотно проработанными задними крыльями. Кроме того, одним из условий, поставленных перед дизайнерами, был отказ от расположения части задних фонарей на двери багажного отделения автомобиля.

Задняя оптика универсала Приора, расположена вертикально вдоль пятой двери, выглядит достаточно современно и отлично читается. Окна багажного отделения лишились пластмассовых накладок и приобрели новую форму — теперь они расширяются кверху. Длинные трехопорные рейлинги ВАЗ 2171, выполнены из полированного алюминиевого сплава. Они позволяют размещать на крыше универсала Приора груз весом до 50 кг. Также для крепления можно использовать специальные скобы, появившиеся на колесных арках багажника.

Интерьер

Интерьер салона Приоры разработали дизайнеры студии Carcerano (Италия). Он вполне соответствует уровню современного дизайн-интерьера легкового автомобиля. Его приборная панель, изготовленная из мягкого пластика, кроме общепринятых стрелочных приборов и индикаторов, оснащена маршрутным компьютером и мультимедийной системой. Уплотняющие элементы лобового и заднего стекол, энергопоглотители в передних дверях, качественные обивочные материалы и эффективная шумоизоляция, а также система климат-контроля и подогрев передних кресел значительно повысили безопасность, оснащенность и комфорт универсала.

Мультиплексорная система управления электроприводами, встроенная в подлокотник двери универсала ВАЗ 2171 Приора, позволяет последнему оперативно управлять:

центральным замком;
наружными зеркалами заднего вида;
стеклоподъемниками.

Мультимедиа

Интегрированная в центральную консоль универсала ВАЗ 2171 Приора мультимедийная система выглядит достаточно солидно. Внешне она занимает пространство, свойственное 2-х диновым устройствам более высокого класса.

Радиоприемник принимает сигналы станций, работающих в диапазонах АМ и FM. Проигрыватель компакт-дисков способен считывать информацию с СD- и МР-дисков. В перчаточном ящике размещен разъем для подключения USB-носителя (требование ЕЭК ООН). Встроенные контроллер Bluetooth и микрофон дают возможность не только прослушивать записи с мобильного телефона, но и принимать (или отклонять) приходящие на него вызовы. Для этого на панели радиоприемника имеются специальные кнопки. Кроме того, номер, с которого осуществляется входящий звонок, отображается на дисплее.

Оборудован универсал ВАЗ 2171 и встроенной навигационной системой ГЛОНАСС/GPS (опционально).

Оснащение

ВАЗ 2171 Приора отличается повышенным уровнем пассивной и активной безопасности, которая обеспечивается наличием (в максимальной комплектации):

антиблокировочной системы ABS (Anti-lock Brake System);
системы экстренного торможения BAS (Brake Assist System);
системы курсовой устойчивости EPS (Electronic Stability Control);
фронтальных подушек безопасности водителя и переднего пассажира;
боковых подушек безопасности.

Кроме того ЛАДА Приора Универсал считается одной из самых оснащенных моделей ВАЗ. Автомобиль, в зависимости от варианта исполнения, допускает установку:

противоугонной системы (моноключ);
сигнализации с дистанционным управлением;
безредукторного электро- или гидроусилителя руля;
парктроника;
системы обогрева наружных зеркал заднего вида, а также лобового и заднего стекол;
противотуманной оптики;
дневных ходовых огней;
датчиков дождя и света;
электрического корректора фар;
легкосплавных колесных дисков и пр.

Прокачка тормозов на Лада Приора

После обслуживания или ремонта тормозной системы автомобиля Лада Приора, необходима прокачка гидропривода тормозов для удаления излишек воздуха. Думаю не стоит рассказывать о том, какие могут быть последствия если проигнорировать данную процедуру.

– при однократном нажатии на педаль — увеличенный ход педали, ее «мягкость»;

– при многократных нажатиях на педаль — постепенное уменьшение хода педали с одновременным увеличением ее «жесткости».

Перед прокачкой гидропривода необходимо обнаружить и устранить причину разгерметизации.

Полезный совет. Если прокачка гидропривода связана с ремонтом какого-либо одного контура и заведомо известна исправность другого контура, то допустима прокачка только ремонтируемого контура.

Очередность прокачки тормозных механизмов:

Вам потребуются: ключ «на 8», резиновый шланг, сосуд для сбора тормозной жидкости.

Самостоятельная прокачка тормозов на Лада Приора

1. Проверьте уровень и при необходимости долейте тормозную жидкость в бачок главного тормозного цилиндра до метки «MAX».

Внимание. Доливайте тормозную жидкость только той же марки, как и у залитой в систему

Обратите внимание, на нашем сайте уже есть публикация про прокачку тормозной системы ВАЗ 21099 своими руками

Обратите внимание, на нашем сайте уже есть публикация про прокачку тормозной системы ВАЗ 21099 своими руками. 2

Установите автомобиль на осмотровую канаву или подъемник

2. Установите автомобиль на осмотровую канаву или подъемник.

3. Если задние колеса вывешены, предварительно разблокируйте регулятор давления задних тормозных механизмов, вставив отвертку между пластиной и поршнем. Не забудьте вынуть ее по окончании работы.

4. Очистите от грязи и пыли клапан выпуска воздуха на тормозном механизме, из которого предполагается удалять воздух.

5. Снимите защитный колпачок с клапана выпуска воздуха.

6. Наденьте резиновый шланг на головку клапана и погрузите его конец в чистый прозрачный сосуд, частично заполненный тормозной жидкостью (конец шланга должен быть погружен в жидкость).

7. Помощник должен резко нажать на педаль тормоза 4–5 раз (с интервалом между нажатиями 1–2 с). После последнего качка надо удерживать педаль в нажатом состоянии.

8. Отверните клапан выпуска воздуха на 1/2–3/4 оборота. В вытекающей из шланга жидкости будут видны пузырьки воздуха. Когда жидкость перестанет течь из шланга, полностью заверните клапан выпуска воздуха, после чего помощник должен отпустить педаль тормоза.

9. Повторяйте операции 7 и 8 до тех пор, пока в вытекающей жидкости не будет пузырьков воздуха. При этом контролируйте уровень тормозной жидкости в бачке и при необходимости доливайте жидкость, не допуская снижения уровня ниже метки «MIN».

10. Снимите шланг, вытрите насухо штуцер клапана выпуска воздуха и наденьте на него защитный колпачок. Прокачайте тормозные механизмы остальных колес, если это необходимо.

Примечания. Не используйте повторно слитую при прокачке тормозную жидкость. Если прокачка гидропривода тормозной системы выполнена недостаточно тщательно, то при нажатии на педаль в конце ее хода будет ощущаться повышенная «мягкость» педали.

Рекомендация. Прокачать гидропривод тормозной системы без помощника можно двумя способами. Первый — самый надежный: закажите токарю алюминиевую или бронзовую крышку на главный тормозной цилиндр, вверните в нее вентиль от камеры и дополнительным шлангом соедините с запасным колесом; давление воздуха не должно превышать 0,05–0,07 МПа (0,5–0,7 кгс/см2). Второй — не очень надежный, но допустимый: подсоедините резиновую грушу к штуцеру колесного цилиндра — соединение должно быть очень плотным. Сожмите грушу, отверните штуцер; когда груша заполнится наполовину, заверните штуцер. Повторите процедуру три-четыре раза. При пробном торможении проверьте работу тормозов.

Прокачка тормозов на Лада Приора своими руками успешно завершена. Напомним, что предыдущая статья была про замену подшипника ступицы на Лада Приора.

http://automn.ru/vaz-2170/vaz-25515-10.m_id-1851.m_id2-1874.htmlhttp://wiki.zr.ru/%D0%A0%D0%B5%D0%BC%D0%BE%D0%BD%D1%82_Priora_43http://vaz-russia.com/remont-vaz-2170-priora/prokachka-tormozov-na-priore.htmlhttp://womaninred.ru/shema-prokachki-tormozov-priora-bez-abs/http://vazgarage.ru/ladapriora/tormoznaya-sistemapriora/340-prokachka-tormozov-na-lada-priora.html

Как прокачать тормоза на Приоре

Смысл прокачивания тормозной системы – полное заполнение всех устройств и патрубков тормозной жидкостью. С полным отсутствием воздушных пробок и пузырьков. Для этого существует специальная процедура, имеющая название – прокачать тормоза.

Для её выполнения понадобятся следующие инструменты и приспособления:

специальный ключ для клапана (штуцера прокачивания);
прозрачная ёмкость для слива тормозной жидкости;
тоненький гибкий шланг для одевания на штуцер рабочего цилиндра;
1 – 1,5 литра тормозной жидкости DOT.

Сам процесс прокачивания тормозов «Приоры» необходимо проводить на смотровой яме или на подъёмнике. Проводят эту процедуру либо после любого ремонта тормозной системы, либо при ежегодном техническом осмотре машины. Также, если вдруг появляется ощущение неправильности в работе тормоза, чувствуется провал педали или, наоборот, заклинивание её без торможения.

Начало процесса прокачки

Итак, «Приору» необходимо загнать на яму или поднять на подъёмник. Один человек должен находится за рулём для нажатия на тормоза, второй работает под машиной. Предварительно необходимо проверить уровень тормозной жидкости в расширительном бачке. Если её не хватает – долить. Вообще, перед тем как прокачивать тормоза на «Приоре», нужно удостовериться что жидкости в расширителе больше, чем обычная норма. Всё, жидкость залита, теперь необходимо прокачать.

Начинают её обычно с переднего левого колеса. На внутренней стороне колесного диска (ступицы) виден клапан – штуцер рабочего цилиндра. Он закрыт специальным резиновым колпачком. Необходимо снять колпачок и надеть на сосок резиновую трубку. Второй конец трубки опустить в прозрачную ёмкость с налитой тормозной жидкостью. Приготовить специальный ключ для клапана. Сидящий за рулём должен несколько раз полностью нажать и отпустить тормоз, прокачать, пока педаль «Приоры» не встанет в верхней точке.

Тогда находящийся внизу у колеса, должен ключом отпустить клапан и стравить давление в рабочем цилиндре. При этом нужно внимательно смотреть за жидкостью, наблюдая за выходящими пузырьками воздуха, при этом педаль не отпускать. И как только она провалится до пола, клапан закрутить. Прокачать таким образом несколько раз. Необходимо дождаться, пока в выходящей тормозной жидкости не перестанет появляться воздух. Тогда нужно, спустив последний раз жидкость, зафиксировать клапан. Надеть колпачок и проверить уровень тормозной жидкости в бачке.

Движение далее

Теперь ту же процедуру полностью повторить, прокачать тормоза на правом переднем колесе. Всё сделать так же.

После прокачки тормозов правого переднего колеса, нужно перейти назад и прокачать тормоза сначала на заднем левом, а потом заднем правом колесе. Цикл накачивания тормозов для задних колёс в 1,5 раза больше, то есть, если впереди достаточно прокачать цилиндр 3 раза, то задние нужно минимум 5 раз. После этого окончательно долить тормозную жидкость в расширительный бачок «Приоры», проверить затяжку перепускных клапанов и наличие защитных колпачков. Всё, можно проводить полевые испытания. Сделать небольшой проезд и на маленькой скорости проверить срабатывание тормозов.

Особенности прокачивания тормозов на «Приоре» с АБС

Никакой разницы в этом процессе для «Приоры» нет. Как с АБС, так и без неё алгоритм работы остаётся одинаковым. Прокачать так же, и проверить результат. На видео можно посмотреть прокачивание тормозов после замены жидкости на «Приоре» и других переднеприводных ВАЗ:

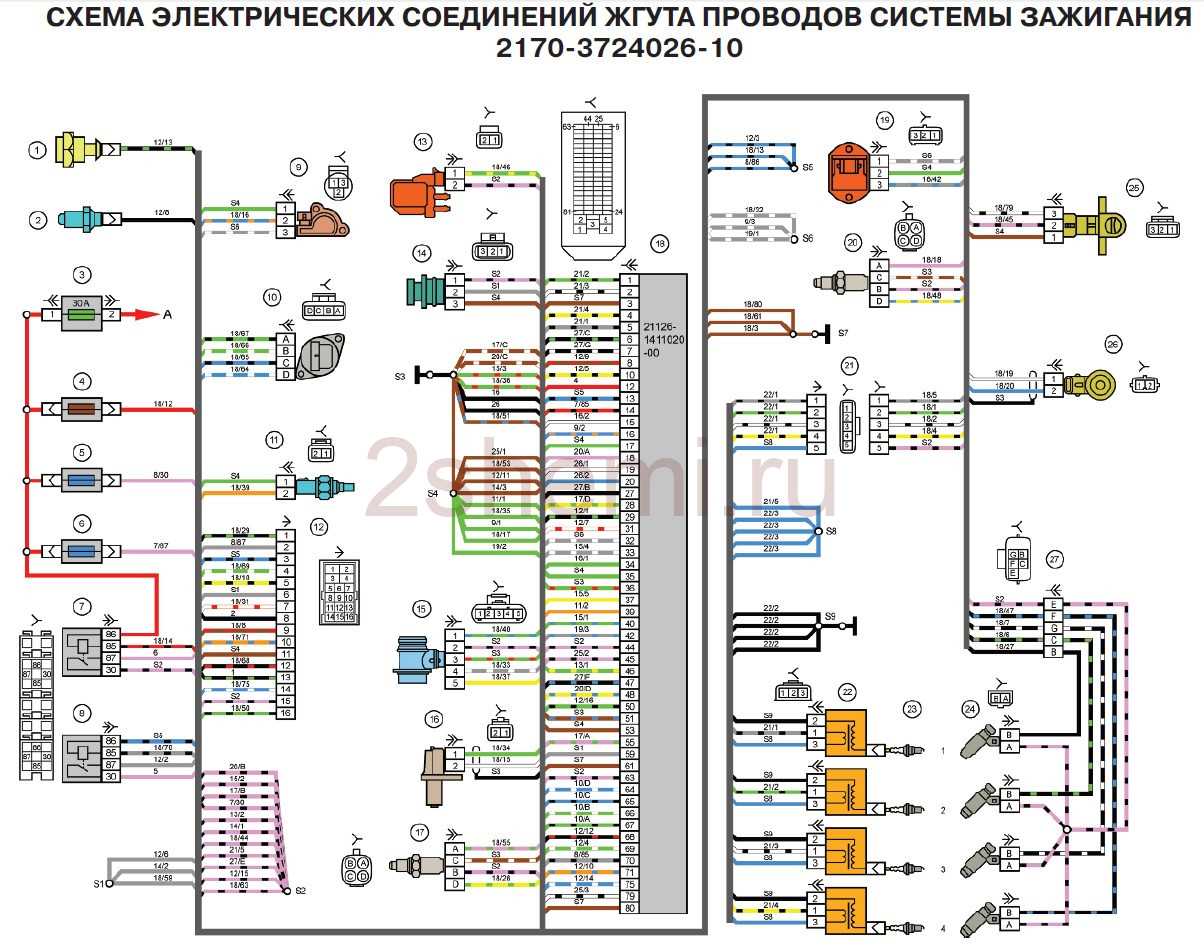

Электросхема системы зажигания ВАЗ 2170, 21728 Приора

1 – датчик контрольной лампы давления масла;
2 – датчик указателя температуры охлаждающей жидкости;
3 – блок предохранителей основной;
4 – предохранитель цепи питания контроллера (7,5 А);
5 – предохранитель цепи питания электробензонасоса (15 А);
6 – предохранитель реле зажигания (15 А);
7 – реле зажигания Приора;
8 – реле электробензонасоса;
9 – датчик положения дроссельной заслонки;
10 – регулятор холостого хода;
11 – датчик температуры охлаждающей жидкости;
12 – колодка жгута системы зажигания к колодке жгута панели приборов;
13 – электромагнитный клапан продувки адсорбера;
14 – датчик скорости;
15 – датчик массового расхода воздуха;
16 – датчик положения коленчатого вала;
17 – датчик кислорода диагностический;
18 – контроллер Priora Lada;
19 – датчик неровной дороги;
20 – датчик кислорода управляющий;
21 – колодки жгута катушек зажигания и жгута системы зажигания;
22 – катушки зажигания;
23 – свечи зажигания;
24 – форсунки Лада Приора;
25 – датчик фаз;
26 – датчик детонации;
27 – колодки жгута системы зажигания и жгута форсунок.

Особенности тормозов с АБС антиблокировочной системой

После создания первых гидравлических тормозов, довольно скоро стало понятно: полное заклинивание колёс колодками совсем не улучшает показатели торможения. Так мало того, создаёт опасные заносы. Сначала водителей обучали рывковому торможению, то есть не держать педаль нажатой постоянно, а «прокачивать» отпуская и нажимая педаль с большой частотой. Способ не очень эффективный, ведь в критических ситуациях, большинство водителей именно намертво впечатывает в пол педаль тормоза. И была разработана та самая АБС, которая стоит на многих моделях «Приоры».

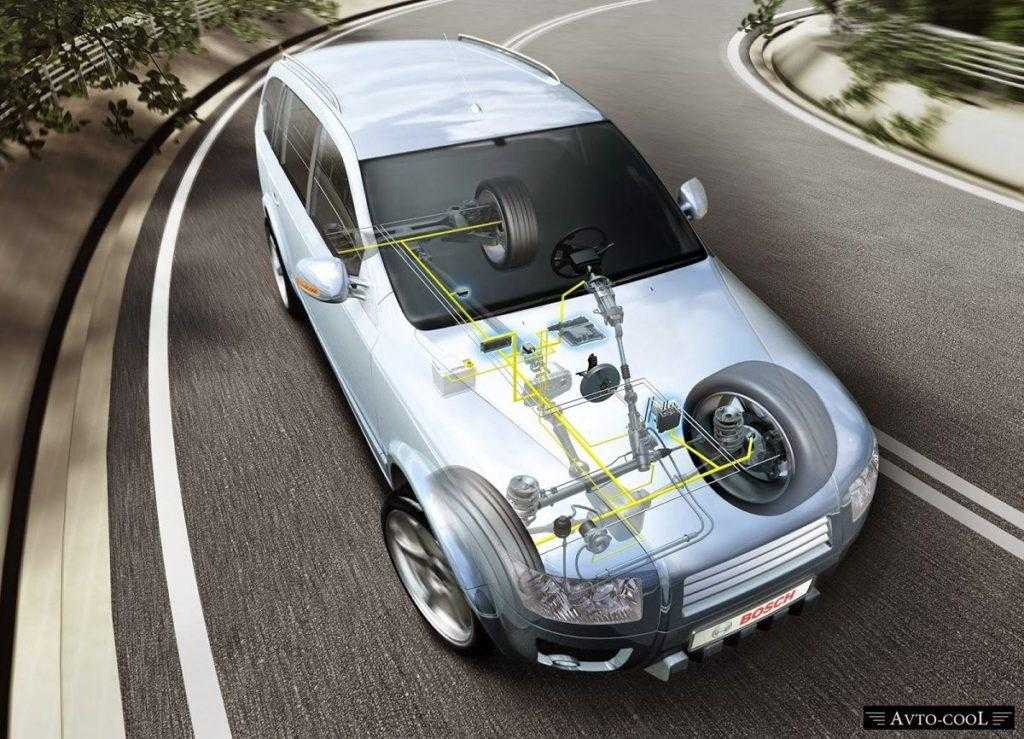

Принцип работы АБС

В основе АБС, как и во всех системах современных автомобилей, лежит компьютер. Именно он управляет всеми действиями антиблокиратора. АБС практически встроена в тормозную систему «Приоры». Жидкость от главного цилиндра поступает в «гидроагрегат», в котором смонтирован ЭБУ (электронный блок управления), клапаны регулировки давления и ЭВН (электрический возвратный насос). Сообразуясь с сигналами колёсных датчиков скорости вращения, ЭБУ открывает и закрывает клапаны и, сбрасывая давление, создаёт тот самый, необходимый, рывковый эффект «прокачки». Даже если водитель и жмёт на педаль, не отпуская её.

Система АБС и для чего она нужна

ABS — Anti-lock Braking System, которая сейчас устанавливается почти на всех современных автомобилях. Суть работы системы в том, что она не дает полностью заблокировать колеса во время резкого торможения, тем самым, при резком торможение на скользкой дороге, машина не входит в занос, и водитель как обычно может управлять автомобилем. Поэтому рекомендуем своевременно производить такую процедуру как: прокачка тормозов.

В системе АБС есть такие узлы:

блок управления, принимающий сигналы от датчиков, следит за тем, как работают клапана;
клапана, установленные в тормозной системе, они дозируют количество тормозной жидкости, которая к ним поступает;
тормозные датчики, они крепятся на ступицах колес, они передают данные о скорости машины.

Видео обзор в котором прокачка тормозов с АБС осуществляется довольно просто:

Таблица заправочных объемов

Заправочные объемы и наименования жидкостей применяемых в
автомобиле Лада Приора, по указаниям завода изготовителя.

Место заливки необходимой жидкости	Наименование вливаемой жидкости	Объем вливаемой жидкости (Л)
Картер двигателя (система смазки трущихся деталей двигателя)	Автомобильные моторные масла классификации по SAE 5W-30, 5W-40, 10W-30, 10W-40, 15W-40	3,5
Коробка переключения передач	Автомобильное трансмиссионное масло классификации по SAE 75W-90, 80W-85	3,3
Система отопления салона и охлаждения двигателя	Антифриз или тосол с температурой замерзания не менее -40 градусов	7,9
Топливный бак	Бензин с октановым числом не менее АИ — 95	43
Система гидравлического тормоза	Тормозная жидкость DOT-4	1
Бачок омывателя лобового стекла	Специальная жидкость для обработки стекла не замерзающая при морозе (в зимнее время), вода (в летнее время)	2,2

Какая тормозная жидкость используется на автомобилях Лада

22 февраль 2019 Лада.Онлайн 94 046

Все современные автомобили Лада имеют рабочую тормозную систему с гидравлическим приводом. Тормозная жидкость меняется согласно техническому регламенту по времени или пробегу. Разбираемся, сколько жидкости потребуется для замены, а также какую тормозную жидкость лучше выбрать.

Таблица составлена по данным из руководства по эксплуатации автомобилей и книг по ремонту и обслуживанию моделей Лада.

Lada 4×4 (Нива)	DOT-4 (в книге ЗР дополнительно указана DOT-3 и DOT-5)	515-535 мл	«РОСА», «РОСА-3», «РОСА-ДОТ-4», «SPECTROL BRAKE FLUID», «AGIP BRAKE FLUID», «HYDRAULAN 408»
Лада Приора, Гранта и Калина	DOT-4	450-550	«РОСДОТ» г. Дзержинск, «КАПРОС-ДОТ»
Лада Ларгус	500 мл	ELF 650 SAE J 1703
Лада Веста	559 мл/517 мл*
Lada XRAY

* — для МКПП

** — для АМТ

На современных автомобилях Lada Vesta/XRAY с завода залито Safebrake DOT4.

Какую тормозную жидкость лучше выбрать?

Мы рекомендуем выбирать класс жидкости, который рекомендует АвтоВАЗ, то есть DOT-4. Чтобы определится с брендом или производителем, можно опираться на отзывы владельцев автомобилей ВАЗ. Согласно опросу около 66% автолюбителей покупают тормозную жидкость фирмы «РосДОТ» г. Дзержинск. И не зря, ведь в тестах журнала «ЗаРулем» он находится на хороших позициях:

SINTEC EURO DOT-6 (класс 6)
ROSDOT 6 DOT 4 (класс 6)
SINTEC SUPER DOT 4
Лукойл DOT 4
Hi-Gear DOT 4
ROSDOT 4
Sibiria Супер DOT 4
Роса 4
Felix DOT 4
VITEX DOT 4
RSQ PROFESSIONAL EURO DOT 4
ХИМЛЮКС DOT 4
UNIX DOT 4
ПРОМПЭК DOT 4

Результаты испытаний тормозных жидкостей DOT-4. Все тормозные жидкости одного и того же класса совместимы между собой. А отличаются ли они друг от друга? Ответ на этот вопрос дают эксперты «За рулем».

Температура кипения «сухой» жидкости*

Приведенная низкотемпературная вязкость**

Приведенная стоимость единицы продукции

Итоговый балл

°С

Балл

Лукойл DOT 4

252

2,0

4,7

3,9

Castrol DOT 4

257

2,8

4,4

2,8

3,3

Felix DOT 4

245

3,5

4,9

3,1

Liqui Moly

272

4,1

2,2

3,8

Luxe DOT-4

245

1,9

4,8

2,6

Mobil DOT 4

268

4,4

3,5

3,3

3,7

Motul DOT 3&4

270

4,7

4,1

2,2

3,7

Ravenol DOT 4

252

2,0

2,7

Rosdot DOT 4

246

1,1

2,5

4,7

2,8

Zalmer DOT4

245

4,7

2,2

* Больше — лучше. ** Меньше — лучше.

Можно ли смешивать DOT-3, DOT-4, DOT-5 или DOT-5.1

Отличия классов тормозной жидкости:

DOT 3 (гликолевая основа)– для относительно тихоходных автомобилей с барабанными тормозами или дисковыми передними тормозами;
DOT 4 (гликолевая основа)– на современных быстроходных автомобилях с преимущественно дисковыми тормозами на всех колесах;
DOT 5.1 (гликолевая основа) — на дорожных спортивных автомобилях, где тепловые нагрузки на тормоза значительно выше.
DOT 5 (силиконовая) на обычных транспортных средствах практически не применяются.

Тормозные жидкости DOT 3, 4, 5.1 (цвет от светло-желтого до светло-коричневого) взаимозаменяемы, но смешивать их не рекомендуется (лучше выполнить полную замену), свойства могут ухудшаться. DOT-5 (темно-красный) смешивать нельзя, он смешивается только сам с собой. Другими словами, тормозные жидкости можно смешивать только по цветам.

А какую тормозную жидкость можете порекомендовать вы? Стоит ли менять привычный для Лады класс DOT-4 на другие, например, DOT-5.1? Напомним, любую информацию о своем автомобиле вы легко найдете по содержанию (Нива, Приора, Калина, Гранта, Ларгус, Веста, XRAY).

9 2

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Замена тормозной жидкости на приоре с абс своими руками видео

Доброго времени суток, уважаемые автолюбители! Среди нас, скорее всего, нет водителя, который хотя бы раз не испытывал ощущение беспомощности в момент торможения. Когда машина продолжает своё движение, и совсем не в том направлении, в котором хочется водителю. Занос.

Благо, инженерная мысль не стоит на месте. Современный водитель вооружён такой системой, как ABS. Давайте более подробно остановимся на системе ABS, и посмотрим, возможна ли прокачка тормозов с АБС своими руками.

Что такое АБС автомобиля

ABS (Anti-lock Braking System) – антиблокировочная система, предотвращающая блокировку колёс при экстренном торможении.

Основной задачей АБС является: регулировка скорости вращения всех колес. Это производится путём изменения давления в тормозной системе автомобиля. Процесс происходит при помощи сигналов (импульсов) с каждого датчика колеса, которые поступают в блок управления ABS.

Принцип действия антиблокировочной системы

Пятно контакта колес автомобиля находится в относительной неподвижности к дорожному полотну. По физике на колеса действует т.н. сила трения покоя.

С учётом того, что сила трения покоя больше, чем сила трения скольжения, при помощи АБС происходит эффективное замедление вращения колес со скоростью, которая соответствует скорости движения авто на момент торможения.

В момент начала торможения антиблокировочная система начинает постоянно и достаточно точно определять скорость вращения каждого колеса, и синхронизирует её.

Устройство антиблокировочной системы

Приведём основные составляющие ABS:

датчики, установленные на ступицы колес автомобиля: скорости, ускорения или замедления;
клапаны управления, установленные в магистрали основной системы тормозов. Они же являются составляющими модулятора давления;
электронный блок управления АБС. Его задача, получение сигнала с датчиков и управление работой клапанов.

Прокачка тормозов с ABS с учётом особенностей системы

Прокачка тормозной системы с АБС потребует от вас наличия определённых технических навыков. Кроме того, не будет лишним предварительное изучение мануала по устройству и обслуживанию тормозной системы вашего автомобиля.

Особенности прокачки тормозов с ABS:

в автомобилях, у которых в одном узле размещены: блок гидроклапанов, гидроаккумулятор и насос, замена тормозной жидкости и прокачка тормозной системы с АБС производится аналогично (нужно отключить систему методом выемки (отключения) предохранителя). Прокачка контуров производится при нажатой педали тормоза, прокачной штуцер РТЦ должен быть отвернут. Включается зажигание и насос выгоняет воздух из контура. Закручивается штуцер прокачки и отпускается тормозная педаль. Потухшая лампочка «неисправности ABS» – свидетельство правильности ваших действий.
Прокачка тормозной системы с АБС в которой гидромодуль с клапанами и гидроаккумулятор разнесены по отдельным узлам, осуществляется при помощи диагностического сканера для съёма информации с ЭБУ АБС. Вряд ли он у вас есть. Поэтому прокачка тормозов с ABS такого типа, скорее всего должна производиться вами на СТО.
Прокачка тормозной системы с ABS и с электронными системами активации (ESP или SBC) производится только в условиях сервиса.

Как прокачать тормоза с АБС?

Технология прокачки тормозной системы с АБС

Прокачка тормозов с ABS, как и прокачка обычной тормозной системы, выполняется с помощником. Выключаем зажигание (положение «0»). Отсоединяем разъёмы на бачке тормозной жидкости.

Тормоза передних колёс:

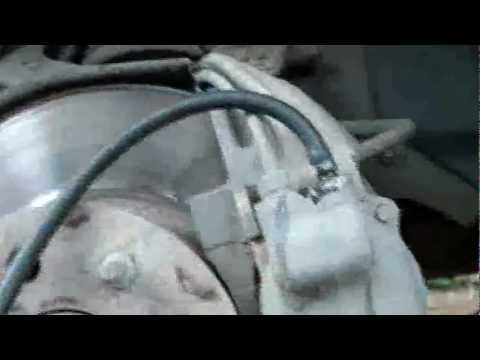

надеть шланг на прокачной штуцер;
открыть штуцер на оборот;
педаль тормоза выжимается до упора и удерживается в выжатом положении;
наблюдаем выход «завоздушенной» смеси;
закручиваем штуцер и отпускаем педаль.

Тормоз заднего правого колеса:

надеть шланг на прокачной штуцер, открутить его на один оборот;
нажать на тормозную педаль до упора, повернуть ключ зажигания в положение «2». При этом педаль тормоза удерживается в нажатом положении;
работающий насос выгонит воздух из системы. То есть, как только тормозная жидкость начинает выходить без воздушных пузырьков, перекрываем штуцер и отпускаем тормоз.

Тормоз заднего левого колеса

шланг надевается на штуцер и откручиваем его на 1 оборот;
НЕ нажимать педаль тормоза;
работающий насос выталкивает «завоздушенную» смесь;
нажать наполовину на педаль тормоза и завернуть штуцер;
отпустить педаль и дождаться полной остановки насоса.

В обратном порядке: ключ зажигания на «0», подсоединить разъёмы к бачку тормозной жидкости, провести проверку герметичности тормозной системы (см. индикатор неисправности АБС).

Успехов вам при прокачке тормозов с ABS.

Рекомендуем почитать:

Проверка уровня тормозной жидкости

И так, как мы уже писали, проверять уровень тормозной жидкости нужно раз в месяц. Тем более данная процедура не займет много вашего времени.

Первый признак низкого уровня «тормозухи» — резкий провал педали тормоза. Если водитель заметил слишком мягкий хода педали, нужно остановить авто и проверьте уровень ТЖ:

• Откройте капот машины. Делайте это на ровной поверхности, чтобы значения были более четкими.

• Найдите главный цилиндр тормозной системы. Чаще всего, его устанавливают в задней части двигательного отсека, со стороны водителя. Над цилиндром вы заметите резервуар.

• Проверьте уровень жидкости. В большинстве современных авто, да и советских тоже, этот резервуар прозрачный и на нем есть отметки «min» и «max». Уровень ТЖ должен быть между этими отметками. Если ваша машина выпустилась до 1980 года, этот резервуар может быть металлический (не прозрачный). А это значит, что вам придется снять его металлическую крышку, чтобы определиться с уровнем имеющейся жидкости.

• При необходимости долейте жидкость в резервуар. Аккуратно доливайте ТЖ. Если рука дрогнула, и вы пролили жидкости – сразу вытирайте, так как она токсична и вызывает коррозию.

• Поставьте обратно крышку резервуара и заройте капот.
