Руководство по диагностике, ремонту и замене датчика кислорода на ваз 2114

Определение неисправности по коду ошибки

1. Плохой контакт в колодке питания датчика (окислы);
2. Разрыв проводки/короткое замыкание в цепи подогревателя;
3. Выход из строя ДК;
4. Наличие других ошибок повлекших за собой сбой.

А так же замену данного датчика как мы уже отметили ранее, нужно производить на не слишком холодном двигателе, потому что если двигатель будет полностью остывшим то как всем нам известно тело сжимается, вследствие чего отворачивание данного датчика у вас будет затруднено, поэтому лучше всего заменить данный датчик в перчатках и на еле еле прогретом двигателе. На остальных моделях машин замена датчика будет происходить идентично.

Диагностика проблем А вот внутренние неисправности оказывают свое воздействие на работоспособность силовой установки постепенно, по мере усугубления проблемы. Как показывает практика, если лямбда зонд был изготовлен строго согласно ГОСТу, первые признаки его неисправности могут появиться не раньше чем через 80 тысяч км пробега. Чтобы не вовремя не столкнуться с неисправным лямбда зондом, требуется периодическая проверка его работоспособности.

Фирма производитель Артикул Примерная стоимость, рублей Bosch 258005133 1400-2000 Spart LD16133 1300-1600 Дорожная Карта 2112385001020 1200-1600 Стартвольт VSOS0111 1400-2000 Euroex EX16537 1100-1500.

ПРИНЦИП РАБОТЫ И ПРИЗНАКИ НЕИСПРАВНОСТИ ДАТЧИКА

ДК включается в работу не сразу после зажигания двигателя. Для того, чтобы устройство начало подавать сигнал на ЭБУ, чувствительному элементу датчика необходимо прогреться до температуры 360 градусов.

Все современные устройства комплектуются специальными нагревателями, которые позволяют достичь рабочую температуру в кратчайшие сроки (5-7 минут, на протяжении которых мозги четырнадцатой для регулировки соотношения газа и бензина в топливной смеси используют сохраненные в памяти данные с предыдущего цикла работы двигателя).

ДК расположен так, что его чувствительный элемент контактирует одновременно с выхлопными газами и чистым атмосферным воздухом. При контакте с ними на противоположных частях датчика возникает разница потенциалов (зависящая от содержания кислорода в среде, в которой расположен чувствительный элемент), на основании которой и формируется подаваемый  в ЭБУ сигнал.

Как понять, что пора менять датчик кислорода? Лишится работоспособности устройство может по двум причинам:  либо при поломке нагревателя, либо в случае потери чувствительности из-за механических повреждений.

Признаки, свидетельствующие о поломке ДК, следующие:

• Четырнадцатая начала расходовать больше топлива;
• При наборе скорости происходят рывки в движении автомобиля;
• Нестабильная работа движка на холостых оборотах;
• Не работает катализатор;
• Проверка токсичности выхлопных газов показывает зашкаливающий выше нормы результат.

При возникновении одного из вышеперечисленных симптомов нужно снять датчик кислорода и проверить его работоспособность посредством мультиметра.

Насколько часто меняют датчик

Поменять зонд придется через 80 000 километров пробега – это требование производителя. В реальности он способен прослужить и вдвое дольше, если:

• регулярно производить осмотр и текущий ремонт автомашины;
• использовать только качественное горючее;
• следить за ошибками, выдаваемыми бортовым компьютером и своевременно их устранять.

Некоторые умельцы научились вообще демонтировать зонд, но допустимо ли так поступать? Просто так его снять – себе дороже. Компьютер в этом случае производит приблизительную оценку потребностей двигателя в топливе, что выливается либо в повышенный его расход, или в снижение мощности (если смесь дается слишком бедная). А вот если перепрошить ЭБУ – от проблемы удается избавиться, но иногда дешевле просто купить новый датчик.

Где находится датчик кислорода (лямбда-зонд)?

Для двигателя 1,5л

Лямбда зонд (под номером 11) устанавливается в выхлопной системе на приемной трубе. Вкручивается с верху, перед резонатором или проставкой (если резонатора нет). Иными словами: ставьте автомобиль на яму, и ищите по всей выхлопной системе датчик, торчащий на верх. Датчик кислорода – единственный датчик, который устанавливается в выхлопную систему – поэтому не промахнетесь.

Для двигателя 1,6л

Выхлопная система данного двигателя немного отличается от выхлопной системы 1,5л

Обратите внимание на рисунок: В данной системе выхлопа запланированы 2 датчика кислорода (по номером 2) — оба находятся на катоколлекторе. На данные двигатели устанавливается как 1 так и 2 датчика концентрации кислорода: Норма токсичности Евро-2 — 1 датчик кислорода, Евро-3 — 2 датчика кислорода

ТЕХНОЛОГИЯ ЗАМЕНЫ ДК

Чтобы самостоятельно поменять датчик кислорода ВАЗ 2114  вам потребуются рожковые ключи  на 22 и 17, кусачки, любая жидкость для растворения ржавчины, тот же ВД40 отлично подойдет, а также пластиковые хомуты.

То, как будет выполняться замена датчика кислорода, зависит от литража вашей машины, поскольку на ВАЗ-2114 с движками на 1.5 и 1.6 литра ДК расположен в разных местах.

На четырнадцатых с полуторалитровым силовым агрегатом ДК расположен на приемном коллекторе выхлопной трубы, и добраться до него можно только загнав машину на ремонтную яму или эстакаду.  Поэтому заранее позаботьтесь о месте, где  вам будет удобно работать.

Положение датчика кислорода на ВАЗ 2114 с двигателем 1.5 л

У четырнадцатых с движком 1.6 литров дела с доступом к датчику кислорода обстоят получше. Расположен он в подкапотном пространстве, на корпусе выхлопного коллектора. Более того, на ВАЗ-2114 1.6 л, двигателя которых соответствует стандарту Евро-3 устанавливается два ДК (на старых движках Евро-2 – один). И если вам нужно заменить лямбда зонд, предварительно необходимо определить, который именно датчик неисправен.

Положение ДК на ВАЗ 2114 с двигателем 1.6 (Евро -3)

И так, если вам необходимо поменять датчик кислорода ВАЗ 2114, придерживайтесь следующего алгоритма действий:

1. Загоняем автомобиль на ремонтную яму (если у вас движок 1.5л). Открываем капот и снимаем питание с аккумулятора;
2. Определяем провода питания, которые идут к ДК, они закреплены пластиковыми хомутами на патрубке системы охлаждения. Хомуты необходимо разрезать с помощью кусачек и разъединить колодку проводов;
3. Далее необходимо отсоединить датчик. В посадочном гнезде он фиксируется одной гайкой 22-диаметра (либо 17 мм на движках 1.6), выкрутить которую можно гаечным ключом соответствующего размера.

Открутить датчик кислорода просто только в теории, на практике же вы скорее всего столкнетесь с тем, что фиксирующая гайка и резьба на корпусе коллектора прочно прикипели друг к другу.

Если данная проблема мешает вам снять датчик кислорода, резьбовое соединение необходимо хорошенько обработать WD-40 или любым другим химическим растворителем ржавчины, подождать 5-10 минут, после чего предпринимать повторные попытки выкрутить гайку.

В случае, если обработка химическими средствами результата не дала, нужно прибегать к более жестким методам. Для начала подключите питание к АКБ и заведите автомобиль. Дайте двигателю поработать на холостых оборотах некоторое время, чтобы коллектор и сам ДК немного прогрелись. Далее, наденьте защитные перчатки и попробуйте выкрутить резьбу.

Как открутить лямбда зонд если и это не помогает? Остается один вариант – “термический удар”. Вам потребуется газовая горелка либо паяльная лампа, которой необходимо хорошо прогреть резьбовое соединение, после чего его нужно резко остудить холодной водой.

При сильном нагревании металл расширится, а при резком охлаждении – сузится, в результате чего с него отслоится весь налет и  соединение ослабится. Как вы понимаете, аккуратно снять ДК при использовании данного метода не получится – даже нормально функционирующее устройство после такого с вероятностью в 100% полностью потеряет работоспособность, так что делайте это только в крайнем случае.

После того как резьба вам все же поддалась, установите новый датчик в посадочное гнездо, затяните соединение (не переусердствуйте, чтобы не повредить корпус устройства) и подключите к датчику питание. Пластиковыми хомутами зафиксируйте проводку на трубке системы охлаждения.

Теперь вы знаете, как заменить лямбда зонд ВАЗ 2114. Удачной вам езды без поломок!

Почему умирает лямбда-зонд?

Выше мы уже уточнили, что ресурс кислородного датчика составляет 80-160 тыс. км. Наверное, у вас возник вопрос: почему же такой разброс в ресурсе, целых 80 тыс. км? На самом деле, это зависит от условий, в которых эксплуатировался автомобиль:

1. Плохой бензин, в выхлопе которого содержится много свинца и железа, забивает электроды датчика за несколько заправок.
2. Плохое состояние маслосъемных колец, колпачков. Из-за них масло может попадать в смесь, а вместе с ним и в выхлопную систему.
3. Из-за зажатых клапанов, в систему выхлопа вырываются хлопки, которые разрушают рабочую поверхность датчика.
4. Из-за неправильной смеси, угла опережения зажигания, вследствие чего датчик перегревается, треск от высокой температуры нейтрализатора или катализатора.

Датчик кислорода (лямбда-зонд)

Установлен в приемной трубе системы выпуска отработавших газов. Кислород, содержащийся в отработавших газах, создает разность потенциалов на выходе датчика, изменяющуюся приблизительно от 0,1 В (много кислорода — бедная смесь) до 0,9 В (мало кислорода — богатая смесь). По сигналу от датчика кислорода контроллер корректирует подачу топлива форсунками так, чтобы состав отработавших газов был оптимальным для эффективной работы нейтрализатора (напряжение кислородного датчика — около 0,5 В).

Для нормальный работы датчик кислорода должен иметь температуру не ниже 360°С, поэтому для быстрого прогрева после запуска двигателя в него встроен нагревательный элемент. Контроллер постоянно выдает в цепь датчика кислорода стабилизированное опорное напряжение 0,45±0,10 В. Пока датчик не прогрет, опорное напряжение остается неизменным. При этом контроллер управляет системой впрыска, не учитывая напряжение на датчике. Как только датчик прогреется, он начинает изменять опорное напряжение. Тогда контроллер отключает нагрев датчика и начинает учитывать сигнал датчика кислорода.

Чувствительный элемент датчика кислорода находится в потоке отработавших газов. При достижении датчиком рабочих температур, превышающих 360 град. С, он начинает генерировать собственную ЭДС, пропорциональную содержанию кислорода в отработанных газах. На практике, сигнал ДК (при замкнутой петле обратной связи) представляет собой быстро изменяющееся напряжение, колеблющееся между 50 и 900 милливольт. Изменение напряжения вызвано тем, что система управления постоянно изменяет состав смеси вблизи точки стехиометрии, сам ДК не способен генерировать какое-либо переменное напряжение.

Выходное напряжение зависит от концентрации кислорода в отработавших газах в сопоставлении с опорными данными о содержании кислорода в атмосфере, поступающими с элемента конструкции датчика, служащего для определения концентрации атмосферного кислорода. Этот элемент представляет собой полость, соединяющуюся с атмосферой через небольшое отверстие в металлическом наружном кожухе датчика. Когда датчик находится в холодном состоянии, он не способен генерировать собственную ЭДС, и напряжение на выходе ДК равно опорному (или близко к нему).

Для ускорения прогрева датчика до рабочей температуры он снабжен электрическим нагревательным элементом. Различают датчики с постоянным и импульсным питанием нагревательного элемента, в последнем случае, подогревом ДК управляет ЭБУ. Электронный блок управления постоянно подаёт на цепь датчика стабильное опорное напряжение 450 милливольт. Непрогретый датчик имеет высокое внутреннее сопротивление и не генерирует собственную ЭДС, поэтому, ЭБУ «видит» только указанное стабильное опорное напряжение.

По мере прогрева датчика при работающем двигателе его внутреннее сопротивление уменьшается, и он начинает генерировать собственное напряжение, которое перекрывает выдаваемое ЭБУ стабильное опорное напряжение. Когда ЭБУ «видит» изменяющееся напряжение, ему становится известным, что датчик прогрелся, и его сигнал готов для применения в целях регулирования состава смеси.

Датчик кислорода, применяемый в серийных системах впрыска, не способен регистрировать изменения состава смеси, заметно отличающиеся от 14,7:1, в силу того, что линейный участок его характеристики очень «узкий» (см. график выше по тексту). За этими пределами лямбда – зонд почти не меняет напряжение, то есть не регистрирует изменения состава ОГ.

На автомобилях ВАЗ прежних модификаций (1,5 л.) в системах Евро-2 применялся датчик BOSCH 0 258 005 133. В системах Евро-3 он применялся в качестве первого ДК, устанавливаемого до катализатора. Вторым ДК, для контроля содержания вредных выбросов после катализатора устанавливается датчик с «обратным» разъемом (хотя, в встречаются и авто с одинаковыми). В новых автомобилях 1,5/1,6 л., с системой впрыска Bosch M7.9.7 и Январь 7.2, выпускаемых с октября 2004 г. устанавливается датчик BOSCH 0 258 006 537. Внешние отличия смотрите на фотографиях. Новый ДК имеет керамический нагреватель, что позволяет существенно снизить потребляемый им ток и уменьшить время прогрева.

Для замены вышедших из строя оригинальных лямбда-зондов фирма Bosch выпускает специальную серию из 7 универсальных датчиков, которые перекрывают практически весь диапазон применяемых штатно датчиков.

Лямбда-зонд, датчик давления | Все о вашей выхлопной системе

Лямбда-зонд , датчик давления , так много терминов с различными значениями, в зависимости от степени ваших знаний в области механики.

лямбда-зонд и датчик перепада давления

Лямбда-зонд

Функция лямбда-зонда

Разработанный в 1976 году производителем Volvo, лямбда-зонд стал обязательным в 1993 году, с приходом стандарта Евро 1.

Также известный как датчик кислорода , он оценивает состав газов от сгорания топлива.

Близость двигателя и высокие температуры, которые он создает, не обходятся без последствий, так как в конечном итоге они повреждают лямбда-зонд. После этого он больше не может передавать достоверную информацию. Неправильно дозированная топливно-воздушная смесь приводит к повышенному расходу например.

Наконец, обратите внимание, что самые последние автомобили, начиная со стандарта Евро 3, если быть точным, также включают датчик кислорода после каталитического нейтрализатора. Этот выходной датчик используется для проверки правильной работы выхлопной линии и эффективности процесса

Как распознать неисправность лямбда-зонда

Симптомы лямбда-зонда HS аналогичны наблюдаемым при выходе из строя катализатора:

• потеря мощности;
• нестабильный путь ;
• повышенный расход топлива ;
• из выхлопной трубы идет густой черный дым ;
• загорается индикатор двигателя.

Помимо этих подсказок, трудно обнаружить неисправность лямбда-зонда, если только вы не пойдете и не заглянете под машину! Вот почему мы советуем вам без колебаний менять его, когда вы замените катализатор.

Несомненно, что неисправный лямбда-зонд обязательно повредит катализатор. После этого ущерб и затраты на ремонт уже не те же самые. Невозможно сказать достаточно, никогда не игнорируйте индикатор двигателя !

Датчик перепада давления

Датчик, подключенный к DPF

Две комнаты, две атмосферы. После нашего взгляда на каталитический нейтрализатор, вот DPFS. Возможно, две атмосферы, но цель остается неизменной: сделать так, чтобы ваш автомобиль загрязнял окружающую среду как можно меньше.

APF

Эта небольшая коробка содержит электронную схему и два клапана, используемых для измерения давления на входе в DPF, а затем на выходе. Датчик перепада давления сообщает вам, забит ли ваш дизельный сажевый фильтр. Если ЭБУ определяет, что газы не проходят должным образом через сажевый фильтр, он инициирует принудительная регенерация для выжигания засоряющей деталь сажи.

Неисправный датчик = FAP в опасности

Датчик перепада давления является гарантом хорошего состояния вашего DPF. Этот регулярно злоупотребляет короткими городскими поездками. DPF нуждается в высоких температурах, чтобы сжечь мелкие частицы, которые проходят через него. Если температура неправильная, частицы накапливаются в монолите и в конечном итоге забивают его. Затем датчик вступает в действие, чтобы дать команду DPF повысить температуру и очистить себя.

Если вы хотите узнать больше о DPF, установленном на вашем автомобиле, мы отсылаем вас к нашей очень подробной статье на эту тему. Там вы узнаете все о его работе . Тогда вы поймете, почему необходимо сделать все возможное, чтобы сохранить эту ключевую часть системы контроля загрязнения.

Теоретически датчик давления служит столько же, сколько и DPF. Как и в случае с лямбда-зондом, мы рекомендуем проверять и менять его при замене DPF. Если индикатор FAP призывает вас к порядку, этот датчик также следует проверить в первую очередь, перед самим FAP.

Вы вполне можете заменить этот датчик самостоятельно, если у вас есть время (2 часа, если вы немного попрактикуетесь в механике), нужные инструменты и безопасное рабочее место, так как вам придется работать под автомобилем.

Лямбда-зонд и датчик перепада давления – это лишь малая часть всех устройств, которыми оснащен ваш автомобиль. Здесь мы рассмотрели только те, которые связаны с выхлопной трубой и правильной работой DPF и каталитического нейтрализатора.

Как убрать ошибку лямбда-зонда, когда горит датчик. Советы мастера

11.07.2017

Если горит ошибка лямбда-зонда, то срок службы его окончен или имеется неисправность в соединениях. Прибор нормально функционирует первые 80 тыс. км, затем возможен выход из строя.

Если на автомобиле предусмотрен лямбда-зонд, то это означает, что без него двигатель не сможет нормально работать. По крайней мере, с «родной» прошивкой (топливной картой), так как в алгоритме заложена корректировка работы мотора по показаниям датчика кислорода.

Горит ошибка лямбда-зонда: причины и диагностика

Если датчик кислорода пришел в негодность, появляются такие симптомы:

1. При работе двигателя на холостом ходу ощущается «троение», будто один цилиндр не функционирует. Но прежде чем грешить на лямбда-зонд, удостоверьтесь, что система зажигания работает в штатном режиме.

Заметное увеличение расхода бензина — до 12 л/100 км и больше.
Наблюдаются провалы во время ускорения, нестабильная динамика, падение мощности двигателя.

На приборной панели горит знак ошибки двигателя.

Если при ремонте ГБЦ не использовалась паста притирочная для клапанов, то такие симптомы тоже могут выскочить. Ремонт необходимо выполнять максимально качественно.

В случае выхода из строя датчика «CHECK ENGINE» может и не высвечиваться. Все ошибки датчика кислорода представлены в таблице:

Код ошибки	Подробное описание
Р0130	От датчика кислорода поступает неверный сигнал или его вовсе нет
Р0131	Низкий уровень сигнала
Р0133	Отклик от датчика кислорода слишком долгий
Р0134	Нет отклика
Р0135	Поломка нагревательного элемента ДК
Р0136	Замыкание в цепи заземления второго датчика кислорода
Р0137	Низкий уровень сигнала второго ДК
Р0138	Высокий уровень сигнала второго ДК
Р0140	Обрыв второго датчика
Р0141

Перегрев нагревательной спирали на втором ДК

Р1102

Низкое сопротивление устройства считывания сигнала или его отсутствие

Р1115

Неисправность цепи нагрева датчика

При появлении последней (Р1115) ошибки все вышеперечисленные симптомы начинают проявляться.

Устранение неисправностей

При обрыве контактов в цепи нагревателя нужно выявить место и провести спайку. Если нужно, то зачистите контакты наждачной бумагой и  WD-40. Если на корпусе лямбда-зонда появился нагар, необходимо провести чистку

Важное условие — нельзя применять наждачную бумагу. Лучше использовать жидкости, разъедающие ржавчину и не оставляющие на поверхности налет.

Возврат к списку

Описание кислородного датчика

Что же такое датчик кислорода ВАЗ 2114, какими симптомами поломок характеризуется это устройство, для чего оно используется? Для начала предлагаем ознакомиться с основными характеристиками регулятора.

Предназначение и местоположение

Лямбда зонд представляет собой электромеханический контроллер, использующийся для определения содержания объема кислорода в отработанных газах. Эксплуатация является обязательной в этих моделях из-за требований экологичности выше «Евро 2». Суть в том, что экологические нормы сегодня требуют от машин минимального содержания вредных примесей и веществ в отработанных газах. А снизить их уровень возможно только в результате образования оптимальной топливовоздушной смеси.

Что касается расположения лямбда зонда, то это устройство может быть установлено в разных местах, в данном случае все зависит от модификации силового агрегата. В «четырках», оснащенных ДВС объемом 1.5 литра, кислородный регулятор устанавливается на приемной магистрали, получить доступ к устройству можно только из-под днища. В моторах объемом 1.6 литра расположение более удобное, поскольку он установлен на верхней части корпуса выпускного коллектора.

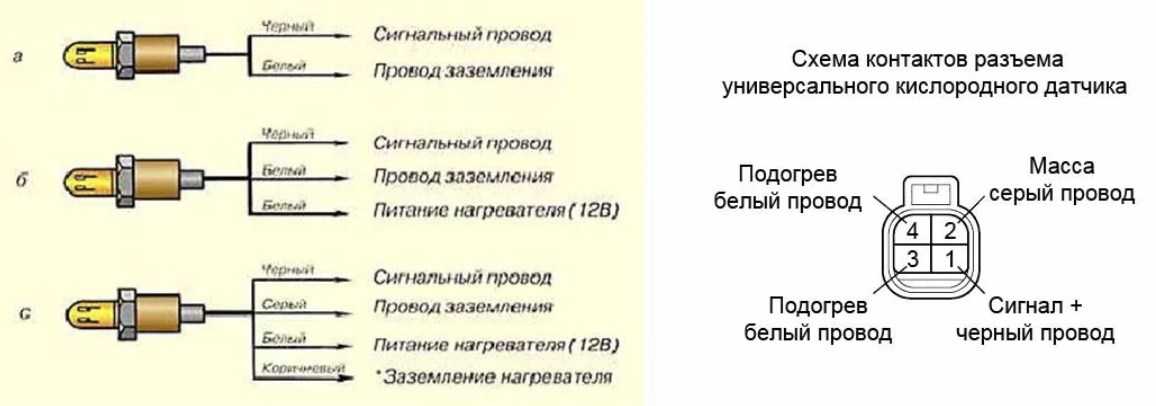

Обозначение контактов устройства

Устройство и принцип работы

Основные с оставляющие элементы регулятора:

1. Наконечники, выполненные из керамики и оснащенные защитными экранами, а также технологическими отверстиями для отбора выхлопных газов и атмосферного воздуха. Данные компоненты считаются основными, они представляют собой электроды, с которых снимается разность потенциалов.
2. Токопроводящий компонент, нагревающийся до высоких температур. Эта деталь устанавливается внутри наконечников.
3. Токосъемник электрического импульса, он располагается на средней части.
4. Металлический корпус с резьбой. В него монтируются все компоненты кроме чувствительных частей наконечников. Резьба необходима для крепления устройства.
5. Провода, зафиксированные с помощью уплотнительного элемента. Как правило, это два белых проводка, использующиеся для контакта с системой подогрева, а также один черный провод — сигнальный и белый (либо черный) — масса, то есть заземление.

Принцип действия устройства аналогичный гальваническим компонентам. Кислородный контроллер должен разогреваться до 300-400 градусов при работе, это позволяет обеспечить наиболее оптимальную проводимость циркониевого электролита. Соответственно, эти показатели обеспечивают наиболее оптимальную функциональность лямбда зонда.

Принцип функционирования заключается в замере объема концентрации кислорода в воздухе и отработавших газах авто. В том случае, если концентрация меняется, на наконечниках регулятора образуется напряжение, которое может быть слишком высоким или низким, в зависимости от ситуации. Образование низкого напряжения связано с избытком объема кислорода в системе.

Если же системе недостаточно используемого кислорода, то на наконечниках устройства будет образовываться высокое напряжение. Данные об объемах передаются на управляющий блок, который, основываясь на полученных данных, производите регулировку подачи воздуха в цилиндры. Соответственно, так осуществляется регулировка объемов горючей смеси.

Виды

В «Четырках» может использоваться несколько видов регуляторов:

1. Бош, каталожный номер 0258005133, соответствует нормам токсичности Евро-2. Он долгое время использоваться на моторах объемом 1.5 л, на ВАЗ 2114 с нормой Евро-3 такие лямбда-зонды стали применяться в качестве первых, они монтировались до катализатора. В качестве второго регулятора использовались контроллеры, оснащенные «обратным» разъемом.
2. Бош, каталожный номер 0258006537. Такие девайсы стали ставиться на машины, выпущенные после октября 2004 года. В таких устройствах конструкция подразумевает использование нагревательного компонента. Допускается установка кислородных контроллеров от других производителей, главное, чтобы их конструкция была идентичной (автор видео — Дмитрий Мазницын).

Неисправности датчика кислорода и коды ошибок

Из возможных поломок лямбда – зонда можно выделить такие: потеря чувствительности, неработающий подогрев. Как правило, бортовой компьютер не покажет вам поломку, если проблема в потере чувствительности. Другое дело, если оборвалась цепь подогрева – тогда неисправность будет зафиксирована.

• Ошибка Р1115 – в цепи нагрева произошла поломка
• Ошибка Р1102 — на нагревателе кислорода низкое сопротивление
• Ошибка Р0141 — на втором датчике произошла поломка нагревателя
• Ошибка Р0140 – произошел обрыв датчика номер два
• Ошибка Р0138 – второй датчик сигнализирует о завышенном уровне сигнала
• Ошибка Р0137 – второй датчик сигнализирует о пониженном уровне сигнала
• Ошибка Р0136 – произошло замыкание «на массу» второго датчика
• Ошибка Р0135 – вышел из строя нагреватель на первом датчике
• Ошибка P0134 – у первого датчика отсутствует сигнал
• Ошибка Р0133 – первый датчик медленно отвечает на запрос
• Ошибка Р0132 – мало кислорода в системе, сигнал на высоком уровне на первом датчике
• Ошибка Р0131 – много кислорода в системе, сигнал на низком уровне на первом датчике
• Ошибка Р0130 – первый датчик подает неправильные сигналы

Для чего нужен датчик концентрации кислорода (лямбда зонд) ВАЗ 2114, 2113, 2115 ?

Датчик кислорода ВАЗ 2113, 2114, 2115 8 клапанов (лямбда зонд) смонтирован в приемной трубе выхлопной системы. Он определяет концентрацию кислорода, содержащуюся в выхлопных газах. Кислород, находящийся в выхлопных газах, образует разность потенциалов на выходе лямбда зонда, меняющуюся от 0,1 (много кислорода — бедная смесь) до 0,9 В (мало кислорода — богатая смесь). По импульсу от датчика кислорода ЭБУ координирует подачу бензина форсунками в цилиндры так, чтобы соотношение бензин с поступающим воздухом в цилиндры двигателя были оптимальными. При этом состав выхлопных газов будет оптимальным для хорошей работы нейтрализатора (напруга кислородного датчика при этом составит около 0,5 В) Для хорошей работы лямбда зонд должен иметь температуру не ниже 360 °С, поэтому для быстрого прогревания, после запуска мотора, в датчик встроен нагревательный элемент.

ЭБУ постоянно подает в цепь датчика концентрации кислорода стабилизированное опорное напряжение 0,45+0,10 В. Пока датчик не прогрет, опорная напруга является неизменной. При этом ЭБУ управляет системой впрыска, не учитывая напругу на лямбде датчике. Как только лямбда зонд нагреется, он начинает менять опорное напряжение Тогда контроллер выключает нагрев датчика кислорода и начинает учитывать импульс лямбда зонда.

На легковых автомобилях ВАЗ 2114, 2113, 2115 устанавливается два датчика кислорода: управляющий датчик кислорода (лямбда зонд 1) и диагностический датчик кислорода (2 лямбда зонд).

Замена датчика кислорода

Одну из ключевых ролей в системе управления двигателем играет датчик концентрации кислорода или лямбда — зонд. Иногда его называют просто датчик кислорода. На автомобилях с нормами токсичности евро-2 применяется один датчик кислорода, который устанавливается до каталитического нейтрализатора. На машинах с нормами токсичности евро-3 и выше установлены два датчика кислорода: до и после каталитического нейтрализатора. Первый называется управляющий датчик кислорода, а второй — диагностический. Второй датчик определяет эффективность работы каталитического нейтрализатора. Делается это по разнице показаний значений двух датчиков. Некоторые автолюбители удаляют катализатор и тогда оба датчика показывают одинаковые значения, что приводит к загоранию лампочки Check engine. Эта проблема решается перепрошивкой ЭБУ под евро-2.

Назначение датчика кислорода

Для работы двигателя необходимо чтобы в его цилиндры поступала топливо-воздушная смесь с соотношением 1:14,7. То есть количество воздуха должно превышать количество топлива в 14,7 раз. Это соотношение принято считать идеальным.Фактически количество воздуха может изменяться в определенных пределах в большую сторону и тогда идет обеднение смеси и в меньшую — обогащение смеси. При неправильном соотношении топлива и воздуха, смесь не будет полностью догорать в цилиндрах и в выхлопе будет присутствовать некоторое количество кислорода. Датчик концентрации кислорода установлен в выхлопном коллекторе, он подсчитывает количество этого не сгоревшего кислорода в выхлопе, подавая в ЭБУ сигналы о необходимости корректировки подачи топлива в сторону увеличения или уменьшения ее подачи, стремясь обеспечить идеальное соотношение 1:14,7.

Устройство и принцип действия датчика кислорода

Датчик концентрации кислорода представляет собой гальванический элемент, внутри которого располагается керамическая пластина с платиновым напылением. При достижении температуры 300-350 градусов керамика начинает проводить ионы кислорода. Так как концентрация кислорода на улице и внутри выхлопного коллектора значительно отличается, появляется разность потенциалов — сигнал датчика кислорода. Чем больше содержится кислорода в выхлопе — тем смесь беднее, соответственно разность потенциалов меньше и сигнал датчика кислорода имеет низкий уровень. И наоборот — при богатой смеси сигнал датчика кислорода имеет высокий уровень. Данные соотношения представлены на графиках ниже. На графиках показана зависимость выходного сигнала зонда от температуры. Зона ниже 300°С – нерабочая: 1 – реакция на богатые смеси; 2 – реакция на бедные смеси.

Для ускорения достижения датчиком рабочей температуры его помещают как можно ближе к двигателю. Кроме того, на современных датчиках кислорода кроме сигнальной цепи присутствует цепь прогрева датчика кислорода, которая нагревает датчик принудительно до достижения им рабочей температуры. При достижении рабочей температуры, цепь подогрева перестает работать и датчик функционирует самостоятельно.

Принцип действия

Он выявляет разность этих двух показателей и отправляет соответствующий сигнал электронной системе управления.

Лямбда зонд ВАЗ 2114 состоит из следующий составных частей:

• корпус;
• электронагреватель;
• наружный электрод;
• внутренний электрод;
• керамический изолятор. Располагается между электродами;
• кожух, защищающий наружный электрод от агрессивного воздействия выхлопных газов;
• разъем для подключения.

Наружный электрод выполнен из платины, а внутренний — из циркония. Благодаря разным свойствам металлов, датчик способен выполнять свои функции.

Выхлопная система двигателя является самым горячим узлом, поэтому составляющие лямбда зонда, для предотвращения преждевременных поломок, сделаны из материалов, устойчивых к высокой температуре.

Разъем для подключения лямбда зонда к электронной системе управления состоит из четырех контактов:

Распиновка контактов разъема и самого датчика кислорода ВАЗ 2114 такая:

Через контакт электрического питания лямбда зонда бортовой компьютер подает напряжение в 0.45 В.

Также, во время работы двигателя, подается напряжение на электронагреватель.

После запуска двигателя бортовой компьютер не учитывает показания лямбда зонда. Контроль работы осуществляется исходя из показаний других датчиков: массового расхода воздуха и температуры ДВС, а так же датчика открытия дроссельной заслонки.

Это связано с тем, что электронагреватель пока не нагрел кислородный датчик до его рабочей температуры. Она равняется ± 350 °C.

Когда лямбда зонд достаточно прогрет, он может объективно считывать необходимые параметры:

• наружный электрод — параметры выхлопных газов;
• внутренний — параметры наружного воздуха.

Передаваемый датчиком сигнал — это разница двух величин.

Сравнивая показатели количества кислорода в выпускном коллекторе и снаружи, система определяет степень сгорания. Иными словами, задача кислородного датчика — выявление неполного сгорания горючей смеси.

Когда бортовой компьютер получает данные об отклонении количества кислорода, он вносит изменения в работу остальных систем (например: в топливную систему или зажигание, делая его раньше или позже). Тем самым компенсируя отклонения в работе двигателя.

Ранее выпускаемые кислородные датчики на ВАЗ-2114 не имели функции самостоятельного прогрева. Завод изготовитель не дополнял конструкцию датчика электронагревателем. Поэтому, пока выхлопные газы не разогревали лямбда зонд до рабочей температуры, бортовой компьютер учитывал показания других датчиков. Но при этом значительно снижалось качество выхлопных газов.

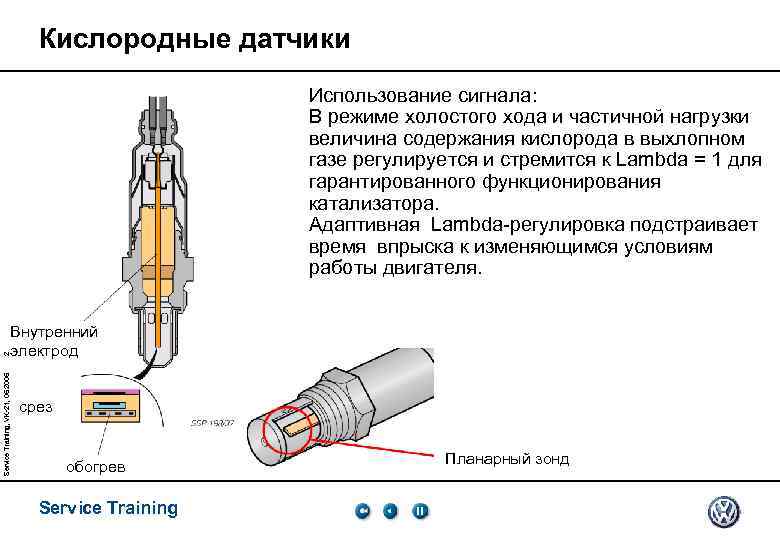

В связи с утверждением новых нормативно-правовых актов касаемо автомобильного транспорта, направленных на снижение степени загрязнения окружающей среды, завод изготовитель поменял конструкцию кислородного датчика и начал устанавливать электронагреватели. Вследствие этого контроль и изменение качества выхлопных газов на автомобилях начинался гораздо раньше естественного прогрева двигателя.
