Диагностика и технология смены шаровых опор на ваз 2107

Признаки неисправности шаровой опоры

Не знаете как определить неисправность шаровой? Ответом на этот вопрос могут служить следующие ситуации и их признаки, представлены в таблице:

Симптомы неисправности шаровой опоры	Описание признака и причины
Стук от колеса во время движения, особенно при проезде ям и различных неровностей.	Лязг и стук способен возникнуть на любой скорости. Особенно хорошо он слышен при наезде груженной машины на яму, резком вхождении в поворот с креном кузова, резком торможении. Может носить как разовый так и повторяющийся характер, во время пиковой нагрузки на шаровую опору. Исключение составляет случай, когда в холодное время года замерзает смазка в ШРУС, однако после прогревания и непродолжительной езды она разогревается и стук прекращается.
Изменение характеристик развала-схождения.	Обычно больше «страдает» то колесо, на чьей стороне больше износилась шаровая опора. Такие изменения развала-схождения не будут видны на глаз, поэтому для идентификации поломки рекомендуется воспользоваться услугами автосервисов, где выполняют замер и восстановление сход-развала. Косвенным признаком поломки в данном случае будет «подъедание» резины на краю колеса.
«Виляние» машины по дороге.	Такое поведение вызвано появлением люфта в шаровой опоре. Из-за него колесо шатается при езде и машина не в состоянии ровно держать дорогу. Причем это рыскание будет увеличиваться по мере увеличения скорости движения. Однако на начальном этапе этот признак уловить достаточно сложно, особенно, если автомобиль, в основном, ездит по плохим (неровным, разбитым) дорогам.
Скрип во время поворота.	В данном случае имеется в виду скрип, исходящий от передних колес. Так как скрипящие звуки могут также доносится от гидроусилителя или рулевой рейки. Поэтому в таком случае лучше сделать дополнительный осмотр шаровой монтажкой.
Неравномерный износ покрышек передних.	Когда в результате повреждения шаровой опоры рулевое колесо стоит не строго вертикально, а под углом к поверхности дороги, то по его внутреннему краю (тот, который ближе к двигателю) протектор изнашивается сильнее, чем на остальной поверхности колеса. Проверить это можно просто визуально, если осмотреть соответствующую поверхность покрышки с той стороны, откуда происходит стук во время езды. Также этому может способствовать и биение колеса при движении.
Во время торможения меняется траектория движения автомобиля.	При движении прямо и торможении машина может немного свернуть вбок. Причем в тот, со стороны которого имеется поврежденная шаровая опора. Вызвано это тем, что одно из колес немного наклонено, что создает усилие для движения. Обычно при этом слышны характерные щелчки, исходящие из района установки шаровой опоры. По мере усиления торможения звук щелчков также может увеличиваться.

При появлении хотя бы одного из перечисленных признаков неисправности нужно определить неисправный узел, для этого проверить не только шаровую, но и другие элементы подвески. Зачастую проблема возникает в комплексе, то есть, частично из строя выходит как шаровая опора, так и другие элементы подвески и рулевого управления. И чем раньше их диагностировать и устранить — тем дешевле это обойдется и тем безопаснее и комфортнее будет ездить на автомобиле.

Когда менять «шаровые»?

Проводить срочную диагностику и немедленную замену дефектных шаровых опор на ВАЗ 2107 следует при появлении таких симптомов:

• глухой металлический стук, постоянно проявляющийся в процессе движения (на пересеченной местности в салон доносится еще более отчетливое постукивание);
• потеря отчетливой связи в рулевом управлении на высокой скорости вследствие наличия люфтов в опорах.

Важно! Критическая стадия износа особенно нижней опорной детали недопустима: любая ударная нагрузка способна привести к выбиванию шарнира из посадочного места. Это приводит к падению колеса (ложится под автомобиль) и внезапной потере управляемости на скорости

Диагностический осмотр производится на вывешенном колесе: под нижний рычаг подкладывается опорный элемент (зачастую – мощный брус или шлакоблок). Распространено несколько методов диагностики, преследующих целью выявление глухих стуков и визуальный контроль отсутствия люфта:

• зажать тормоз (потребуется напарник) и покачать колесо, взяв его в позиции на 12 и 6 часов (проверяется только верхний шарнир);
• снять колесо, вставить лом/монтировку между приливом поворотного кулака и фланцем шаровой, интенсивно покачать приспособлением подвеску вверх-вниз (контролируются оба шарнира поочередно);
• демонтировать диагностический колпак на торце корпуса опоры и замерить штангенциркулем расстояние: существенное отклонение в большую сторону от значения 11,8 не допускается (проверяется только нижний шарнир).

Самостоятельная диагностика опор

Способы проверки этих элементов различаются в зависимости от конструкции подвески. На большинстве современных машин она бывает 2 разновидностей:

1. Однорычажная (типа Макферсон). Сверху колесо и ступица держится на стойке, а снизу опирается на рычаг, где установлена шаровая.
2. Многорычажная. Здесь поворотный кулак прикреплен к двум рычагам – верхнему и нижнему. Соответственно, шарниров тоже два с каждой стороны.

В зарубежных автомобилях средней и высшей ценовой категории многорычажная подвеска устанавливается не только спереди, но и сзади, вместо неразрезной балки.

Сначала стоит разобраться, как определить неисправность верхней шаровой опоры многорычажной подвески, поскольку выявить ее проще.

Порядок действий такой:

1. Выберите ровную площадку, поставьте на нее машину и затормозите «ручником».
2. На место водителя посадите помощника. По вашей команде он должен нажать на педаль тормоза. Цель – исключить при диагностике люфт ступичного подшипника, если он есть.
3. Возьмитесь руками за верхнюю часть колеса с обеих сторон и сильными толчками раскачивайте его перпендикулярно направлению движения машины (от себя – к себе).

При неисправном верхнем шарнире вы сразу ощутите люфт, после чего можете приступать к замене элемента. Если вам недостает сил на раскачку колеса, то воспользуйтесь другим способом: поднимите его домкратом и шатайте за нижнюю и верхнюю часть. Эта же методика позволяет выявить люфт нижней опоры в подвеске типа Макферсон при условии, что она прилично изношена.

Лучший способ проверить работоспособность нижней шаровой опоры на любой подвеске – определить величину люфта. Раскачивание колеса ничего не покажет, потому что шарнир даже в подвешенном состоянии находится под нагрузкой. Для работы вам потребуется монтировка и смотровая канава, услуги помощника здесь не нужны.

1. Поставьте машину на смотровую яму и затормозите.
2. Поднимите проверяемую сторону домкратом.
3. Аккуратно, чтобы не порвать пыльник, заложите монтировку между проушиной поворотного кулака и рычагом.
4. Покачайте монтировку вверх-вниз, разгружая шарнир и заставляя шаровой палец двигаться в том же направлении. Если люфт во втулке присутствует, вы сразу его заметите.
5. Повторите действие на колесе с другой стороны.

С помощью описанного метода вы обнаружите малейший люфт в шарнире. Отсюда возникает проблема, ведь некоторая величина просвета между пластиком и металлом заложена в деталь с завода. Ориентируйтесь на амплитуду движения 3 мм, если люфт заметно больше, то шаровую лучше поменять.

Замена детали в подвеске Макферсон не представляет большой сложности. Нужно купить съемник для выдавливания шаровых пальцев, и приготовить обычный набор ключей. Подняв авто домкратом, снимите колесо, открутите гайку крепления шаровой и выдавите палец из поворотного кулака съемником. От рычага элемент откручивается без проблем. В многорычажной подвеске понадобится открутить нижнее крепление амортизатора и стабилизатор поперечной устойчивости, а под рычаг подложить колодку, чтобы не дать распрямиться пружине. Дальнейшие действия выполняйте в том же порядке, что и с однорычажной версией подвески.

Ходовая часть любого автомобиля состоит из элементов, которые со временем изнашиваются. Это влияет на комфорт, устойчивость автомобиля на дороге и безопасность. На ходовую часть постоянно возлагаются нагрузки, как статические, так и динамические. Это говорит о том, что детали ходовой нуждаются в периодической диагностике для своевременного выявления и устранения неисправностей. Одной из таких деталей является шаровая опора. О том, когда менять шаровые опоры, для чего они предназначены, что в них ломается, и поговорим в данной статье.

Обслуживания ходовой автомобиля сводится к ряду действий направленных на диагностику, а также регулировку и ремонт. Наиболее значимым элементом ходовой части являются шаровые опоры. Их износ или поломка может повлечь к серьезным последствиям. В результате чего у автомобиля будет не просто плохая управляемость, но и ее потеря. В случае выявления неисправности шаровой ее нужно в обязательном порядке заменить.

Как проверить шаровую 2107?

ВАЗ (Lada) 2107 1982 — 2013

Есть подозрение на неисправную шаровую. Подскажите, как самостоятельно сделать ее проверку?

• Количество шаровых опор на Жигулях – 1 ответ
• Стук колеса в ВАЗ 2107 – 1 ответ

На ВАЗ 2107 приблизительно в 2 раза больше шаровых опор, чем на переднеприводных авто. Поэтому, поддержание работоспособности этих узлов — очень важная задача, так как в противном случае их поломка может обернутся аварийной ситуацией, и нужно знать, как их проверить. Причины же, по которым шаровые на ВАЗ 2107 приходят в негодность раньше времени типичны:

• езда по плохим дорогам;
• повреждение пыльников;
• отсутствие смазки;
• естественный износ некоторых частей шаровой.

Что бы вовремя заменить неисправную шаровую опору на “семерке”, нужно вовремя диагностировать проблему. Сначала определяют первичные признаки неисправности. Появляются стуки в подвеске. При движении по неровностям появляются броски в стороны. Затем броски в стороны начинают проявляться и на прямых, ровных участках, при этом появляются стуки в рулевом управлении. На этом этапе владелец обычно начинает проверять все детали рулевого управления и затягивает люфт в червячном механизме. Заканчивается тем что вращение руля становится очень сильно тугим и наконец то развалом шаровой. Для диагностики шаровой можно воспользоваться несколькими способами:

1. Процедура проводится с помощником. Для начала нужно поддомкратить колесо автомобиля, на которое есть подозрение на неисправность шаровой. После этого попросить напарника сесть на место водителя и выжать педаль тормоза. Самому взяться за верх колеса и резко его подергать на себя от себя. Если имеется относительно большой люфт, то верхнюю шаровую желательно заменить.
2. Выполняется также с помощником. Нужно раскачать авто, надавливая на капот с двух разных сторон. Если со стороны подвески слышатся нехарактерные посторонние звуки, то с высокой долей вероятности это может быть признаком неисправной шаровой.
3. На самых последних выпусках ВАЗ 2107 в шаровых опорах есть специальное контрольное отверстие. Оно позволяет производить проверку степени выработки запчасти. Так, если износ в паре вкладыш-палец составляет более 0,6 мм, то запчасть нужно заменить. Впрочем современные шаровые не имеют таких отверстий.

Также для шаровой, расположенных на нижних рычагах, есть отдельный способ проверки. Работу лучше проводить на смотровой яме или подъемнике. Из инструментов понадобится ключ на 7, и штангенциркуль. Предварительно нижнюю часть шаровой лучше очистить от грязи. Алгоритм работы следующий:

• для начала при помощи ключа на 7 снимаем пластиковую заглушку с нижней части шаровой;
• далее в отверстие вставляем штангенциркуль и проводим замер расстояния от сферы, до края корпуса;
• максимально допустимое значение — 11.8 мм. Если больше, то запчасть необходимо заменить.

Замена шаровых опор

Схема работы (как и все прочие) начинаются с очистки деталей от присохшей грязи. Нужно взять за правило очищать все элементы внизу машины, перед началом диагностики и ремонта. Удобнее всего это делать вначале струей воды из сопла переносной автомойки, а затем высушить сжатым воздухом.

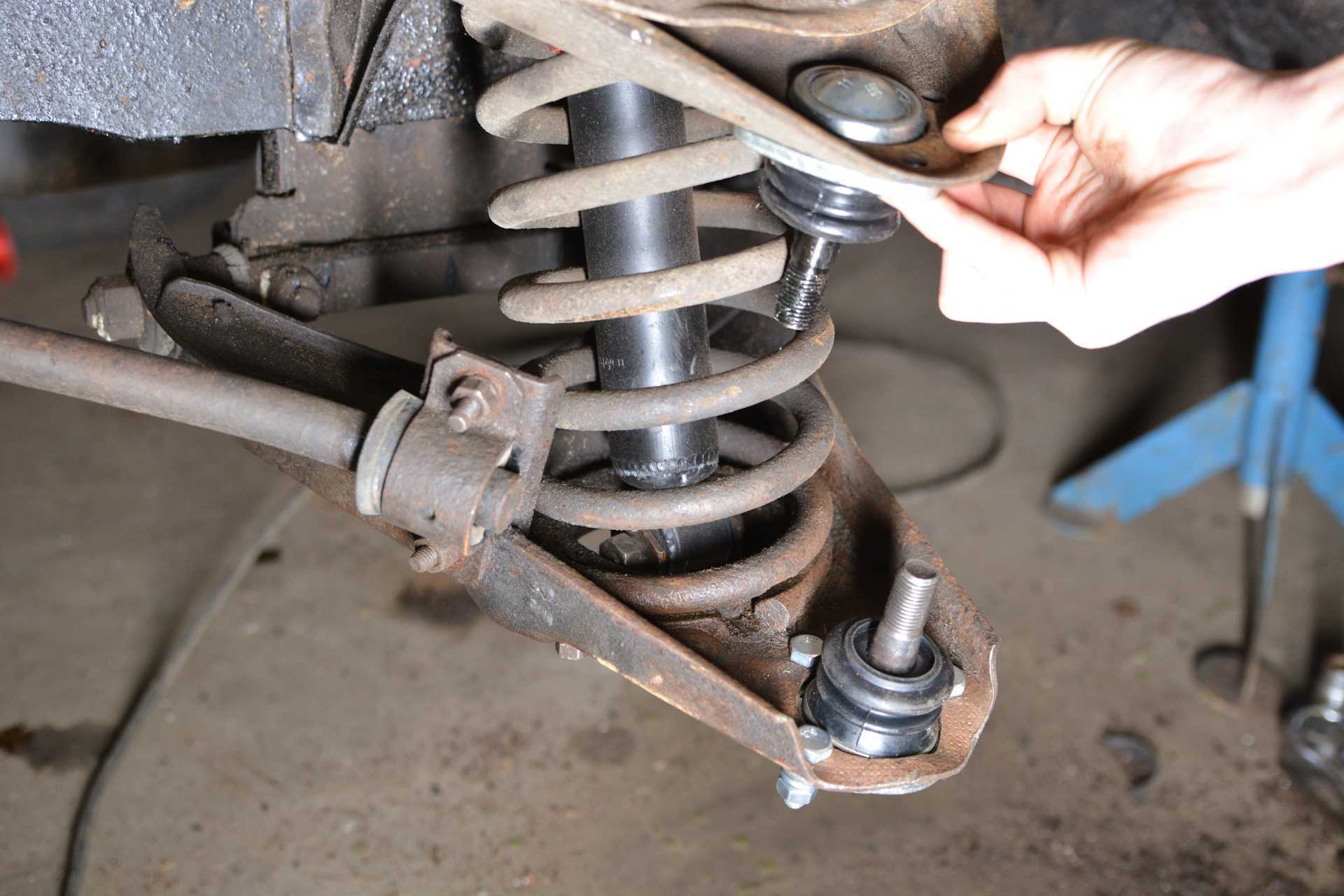

Для замены шаровых опор вначале снимаем колеса ВАЗ 2107.

Домкрата для нагрузки нижней части подвески упирают в нижний рычаг, имитируя «нагрузку» на подвеску.

• Выворачивают гайку пальца шаровой (например, верхней).
• Специальным выпрессовывателем разъединяют поворотный кулак и палец опоры;
• Выворачивают шаровую опору и извлекают её в защитном чехле.
• Ставится новая опора, и сборка происходит в обратном порядке.

Так же происходит замена нижней опоры. После этого поддомкрачивают автомобиль с другой стороны и производят замену шаровых на другой стороне подвески.

После этого необходимо провести регулировку развала-схождения колёс, это надо проделать на станции техобслуживания на специальном стенде.

Напомним, что сайлент-блок – это соединительный элемент в подвеске ВАЗ 2107, да и любой другой «классики», имеющий упругий вкладыш из полиуретана или резины для того, чтобы смягчать толчки подвески и колебания. Эти детали воспринимают на себя большие ударные нагрузки.

На рисунке показана схема крепления сайлент-блока нижнего рычага.

Из – за этого сайлент-блоки способны к износу, в результате чего расстраивается развал – схождение. Менять сайлент – блоки желательно через каждые 50-100 тысяч км. Пробега.

проверка шаровых опор ваз 2107

Итак предыстория — стал доносится со стороны переднего правого колеса эдакий ядреный стук при езеде по кочкам и неровностям, со временем он прогрессировал, стал появляться все чаще и значительно усилился за последнее время, вобщем стал я грешить на шаровые, хотя надеялся что может просто ступицу не помешает отрегулировать, вобщем наступил день икс — и я решил занятся диагностикой ходовой Итак для начала вывесив колеса по очереди с усилием покачал их схватившись руками за верх и низ. При этом колесо издавало стуки. Снял колпачки, отрегулировал ступицы.

После этого стук при незначительном усилии исчез. Если дергал сильно — то появлялся но уже немного другой. Для контрольки посадил жену за руль, попросил зажать педаль тормоза. Затем с силой качал колесо. Глухой металлический стук.

Верхние шаровые явно просились на замену. К сожелению нижние так не продиагностируешь, они не застучат. Но раз уже верхние менять то и нижние скинуть проверить по пути не проблема Кто то спросит нафига зажимать тормоз? Отвечу, мы таким образом исключаем вариант неверно отрегулированных ступиц, разбитых подшипников и т. Д. Ну а раз шаровые нужно менять — приступим. Итак нам понадобится: 1.

Музыка,что бы было не скучно работать2. Пиво!!! Обязательно!!! Иначе работа не спорится :)У меня фигурировала банка пива Kozel, которую мне привезла из Венгрии, а точнее из Будапешта, в аккурат накануне ремонта моя милая подружка,зовут ее Танюшка,фото прилагаются 3. Нам понадобится собственно сама ходовая с ушатанными шаровыми4. Новые шаровые:5. И конечно же инструмент! Для начала снимаем колесо,думаю нет необходимости расписывать весь процесс,балоневый ключик в зубы,домкратик и вперед и с песней.

Рекомендую всегда при проведении работ такого роде не полагаться на надежность ручника и передачи а положить чего нить под колеса дабы машинка не уехала. Итак,сняли:Для удобства проведения работ я бы советовал вывернуть колеса (при работе с правым колесом руль до упора вправо,ну а с левым — влево),хотя это не обязательно. Затем я подстраховываюсь и под машину ставлю страховочного козла и дабы разгрузить ходовую я под нижний рычаг поставил брусок и опустил домкратом машину на него. Затем берем ключик рожковый на 22 и приступаем к процессу откручивания гаек,которые держат пальцы наших шаровых опор.

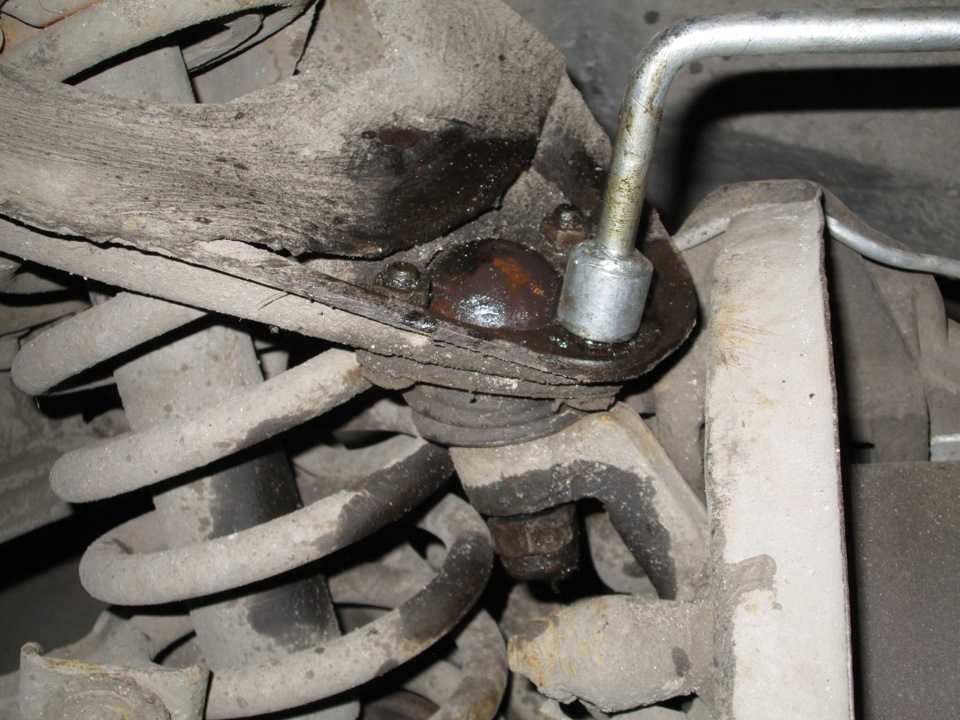

Как видно на фото ниже,я подогнал высоту домкрата так, чтобы ключ проходил между витками пружины, так гораздо удобнее и быстрее Затем,когда гайка откручена остается выбить палец. Берем молоток,но бъем не по самому пальцу (это бесполезно)а вот по этой области,которая выделена красным на фото ниже,и палец шаровой после нескольких хороших ударов (бъем не стесняясь,с пристрастием)выйдет на волю Затем откручиваем нижнюю шаровую,точнее гайку которая держит палец. Тут есть нюанс,на фото ниже красным обведено место,где гайка еще не выкрученная застопорится,попросту упрется.

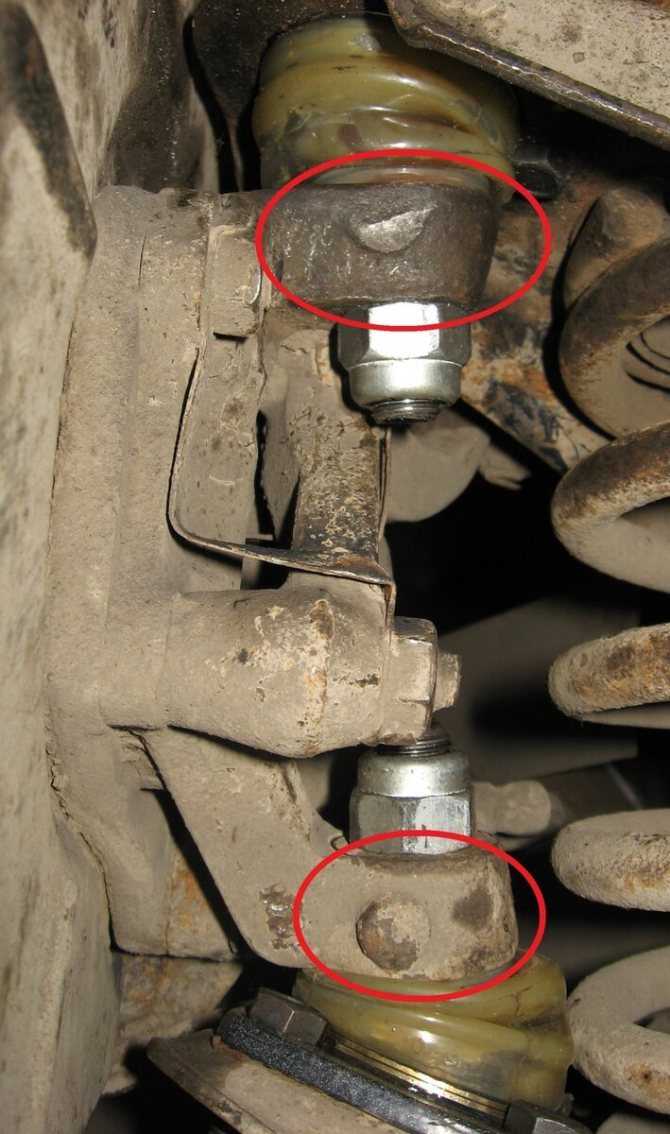

Ничего страшного,начинаем выбивать нижнюю шаровую ударами молотка в область обведенную синим на фото ниже а когда палец выйдет на волю,то просто дооткручиваем гайку,обычно уже руками Затем диагностируем еще раз шаровые не снимая с рычага,как крутится палец (в моем случае верхний вообще болтался как гавно в проруби а нижние оказались в норме)и затем приступаем уже к откручиваню шаровых с рычагов,у меня для этого используется 2 ключика — один обычный и трещетка на 13Вуаля,шаровая снята. Нижнюю при необходимости аналогично Берем новую шарову,наживляем на рычаг. Резьбу на болтах рекомендую чем нить замаслать,что бы в следующий раз при необходимости все это разобрать не возникло ненужных проблемЗатем затягиваем все три болта хорошенько. Ивставляем палец,закручиваем гайку рожковым ключом,готово! Собственно все,одеваем колесо и готово. Если что не понятно -. Есть дополнения,столкнулись с трудностями,хотите дополнить — всегда рад,пишите!!!.

Видео 2 процесс

У автомобилей Нива существует 3 поколения подвесок:

1 поколение (1977-2009): сверху и снизу одинаковые шаровые опоры от ВАЗ 2101 (2101-2904192)

2 поколение (2009-2016): Нижняя шаровая опора от Шевроле-Нивы (2123-2904192), а верхняя оригинальная (21214-2904192) (ее можно ставить сверху и снизу на Нивы 1-го поколения).

3 поколение (2016-… ): Верхнюю шаровую опору с наклонным фланцем (21214-2904192-02) можно установить на все поколения подвесок только в качестве верхней опоры, а нижнюю шаровую опору с удлиненным фланцем (21214-2904082) только на подвеску 3-го поколения.

Важно понимать, какого поколения подвеска на Вашем автомобиле. Если речь идет о подвеске 2 поколения (2009-2016) и вы хотите заменить шаровую опору (БЕЛМАГ арт.BM.6132) на шаровую опору (БЕЛМАГ арт. BM.0164) — можно

BM.0164) — можно

Если речь идет о подвеске 2 поколения (2009-2016) и вы хотите заменить шаровую опору (БЕЛМАГ арт.BM.6132) на шаровую опору (БЕЛМАГ арт. BM.0164) — можно.

Если речь идет о подвеске 3 поколения (2016-…) и вы хотите заменить шаровую опору БЕЛМАГ арт.BM.0164 на шаровую опору (БЕЛМАГ арт. BM.6132)- нельзя.

Около двадцати лет назад автомобильные инженеры предсказывали, что шаровые опоры скоро уступят место новым конструкциям, которые станут более надёжными и безопасными. Однако чуда не случилось — большинство современных машин по-прежнему оснащается этими механизмами, несмотря на все их недостатки.

Правда, теперь шаровые опоры используются исключительно для поворота колеса, а не для удержания всех компонентов ходовой части — от подобной несовершенной конструкции отказались даже традиционно использовавшие её отечественные производители. Тем не менее, специалисты рекомендуют регулярно менять шаровые опоры, чтобы не допустить поломки автомобиля с серьёзными последствиями — вплоть до ДТП.

В связи с этим возникает вопрос, какие шаровые опоры лучше — для этого мы рассмотрим данные производителей и отзывы автомобилистов.

Ремонт

Замена шаровых опор на ВАЗ 2101, 2102, 2103, 2104, 2105, 2106 и 2107

Сейчас эти ответственные детали относятся к числу расходных . А ведь еще сравнительно недавно, во времена тотального дефицита, шаровые были разборными и народные умельцы восстанавливали их для повторного использования. Такие шаровые на классике выхаживали до 40-45 тыс. Восстановленные детали немного меньше. Современные шаровые могут «выхаживают» до 60-65 тыс.км, но это в заводском исполнении и по относительно хорошим дорогам. Но попадись Вам левый товар — менять опоры придется куда чаще. А в худшем случае имеете все шансы стоять посреди дороги с вывернутым колесом.

Мы купили изделия производства БелМаг .

Фирма давно и хорошо известная, а упаковочная коробка с реквизитами и защитной голограммой вселяют надежду на их подлинность. Штатного инструмента для работы вполне достаточно: домкрат, молоток (весом не меньше 0,8 кг) и надежная подставка. Противнику кувалдных методов понадобится также специальный съемник (см. ниже).

Главное – выбрать наиболее приемлемый для вас способ замены

При выпрессовке шаровых опор на ВАЗ 2101-2107 возможно использовать три наиболее распространенных способа.

Рожковым ключом х22 отворачиваем гайку крепления пальца шаровой опоры.

Затем, по по корпусу поворотного кулака наносим несколько ударов.В результате чего палец должен выскочить из гнезда.

По технике безопасности рационализация , изображенная на этом снимке, недопустима! Кусочки наклепа с молотка-наковальни могут изрешетить лицо, как пули!

Возможно, работать вторым способом со съемником и легче, чем махать кувалдой. Но этот вариант нам не понравился – очень уж неудобно крутить винты в тесном пространстве.

Зато с таким приспособлением – и легко, и приятно. Третий способ оказался самым удачным!

И результат не заставил себя ожидать.

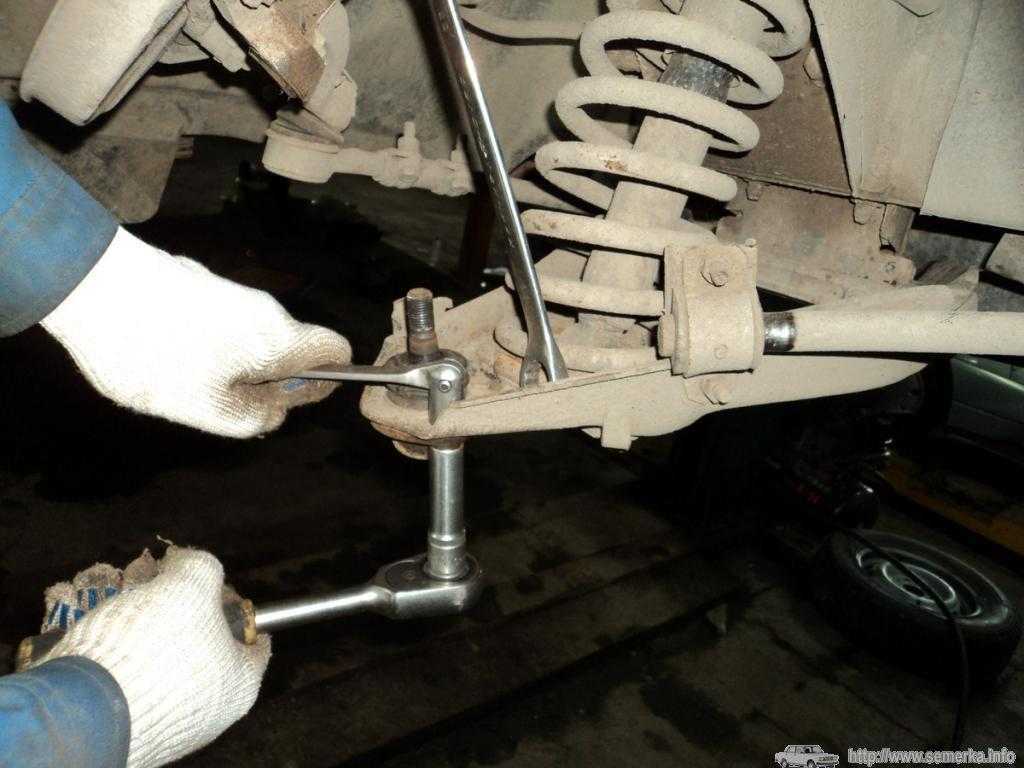

Осталось лишь раскрутить крепеж при помощи двух ключей х13.

и вынуть шаровую опору.

Внимание! Не забудьте снять с верхней опоры дополнительную пластину, а при сборке поставить ее обратно на место, иначе между чехлом и корпусом опоры останется зазор. Нижнюю опору снимаем тем же способом

Вот только гайку пальца не удастся отвернуть до конца, так как мешает поворотный рычаг

Поэтому, все оставшиеся обороты придется делать уже после выпрессовки пальца. Помните, что в изношенном корпусе палец ничто не держит и, если гайка свинчивается с сопротивлением (например, резьба перед этой работой не была очищена от грязи и ржавчины), палец провернется в корпусе, а удержать его чем-либо будет очень трудно. Теперь, даже решив очистить резьбу, вы столкнетесь с проблемой, как гайку обратно навинтить? Тут и WD-40 не всегда поможет! В подобной ситуации разумнее всего ударом посадить конус пальца в отверстие поворотного кулака. Вот теперь вы сможете вернуть гайку на старое место. Плотно не затягивайте! А далее – тщательная очистка резьбы, после которой гайку обычно удается отвернуть.

Вот только гайку пальца не удастся отвернуть до конца, так как мешает поворотный рычаг. Поэтому, все оставшиеся обороты придется делать уже после выпрессовки пальца. Помните, что в изношенном корпусе палец ничто не держит и, если гайка свинчивается с сопротивлением (например, резьба перед этой работой не была очищена от грязи и ржавчины), палец провернется в корпусе, а удержать его чем-либо будет очень трудно. Теперь, даже решив очистить резьбу, вы столкнетесь с проблемой, как гайку обратно навинтить? Тут и WD-40 не всегда поможет! В подобной ситуации разумнее всего ударом посадить конус пальца в отверстие поворотного кулака. Вот теперь вы сможете вернуть гайку на старое место. Плотно не затягивайте! А далее – тщательная очистка резьбы, после которой гайку обычно удается отвернуть.

Сборку проводим в обратной последовательности. И не забудьте перед установкой шаровой заложить в чехол консистентную смазку. Пробег будет больше.

Источники

• http://www.avtorem.info/stati/vaz-2101-vaz-2106-vaz-2107/zamena-nizhnej-sharovoj-opory-na-avtomobilyah-vaz-2101-vaz-2102-vaz-2104-vaz-2105-vaz-2106-vaz-2107-zhiguli-klassika.html
• http://spike.su/index.php/Шаровые-опоры-ВАЗ-2101-2106-2107.html
• http://remontysvoimirukami.ru/remont-vaz-svoimi-rukami/remont-sharovyh-opor-vaz-2101-svoimi-rukami.html

Как проверить и заменить шаровые шарниры подвески ВАЗ-2107

Зазор в верхних шаровых шарнирах

Зазор в верхних шаровых шарнирах проверяется с помощью приспособления 02.8701.9500.

Установите автомобиль на ровной горизонтальной площадке с твердым покрытием, поднимите правую переднюю часть автомобиля и снимите колесо.

2. Подставьте под нижний шаровой шарнир деревянную колодку 10 высотой 190 мм и опустите на нее автомобиль.

3. Установите втулку 9 на гайку ближайшего к кожуху болта крепления верхнего шарнира, наденьте на втулку основание 8 и слегка закрепите его винтом 4.

4. Передвигая приспособление, установите рычажок 3 в вертикальное положение так, чтобы его нижний конец упирался в защитный кожух 2 тормоза, и затяните винт 4.

5. Установите в стойку основания 8 индикатор 7 до упора его ножки в рычажок 3, с натягом 2–3 мм, и затяните болт 6.

6. Прикрепите кронштейн 16 к ступице 15 двумя болтами крепления колеса, наденьте динамометрический ключ 1 на шестигранную головку оси кронштейна 16 и, моментом 196 Нм (20 кгс·м), поверните ключ к автомобилю и от него, оба показания индикатора суммируйте.

7. Суммарные показания индикатора не должны превышать 0,8 мм.

8. Повторите операции для подвески левого переднего колеса.

Состояние нижних шаровых шарниров

9. Установите автомобиль на ровной горизонтальной площадке с твердым покрытием и, подняв правую переднюю часть автомобиля, снимите колесо.

10. Поставьте под ступицу 1 деревянную колодку 5, высотой 280 мм, и опустите на нее автомобиль, очистите нижнюю часть шарнира от пыли и грязи и выверните коническую пробку.

11. Замерьте глубиномером штангенциркуля 4 расстояние «h» как показано на схеме.

12. Повторите операции для подвески левого переднего колеса.

13. Если h 11,3 мм, то шарнир снимите с автомобиля и тщательно осмотрите.

На корпусе шарнира не должно быть трещин, а в смазке – грязи.

При наличии грязи в смазке, трещин на корпусе шарнира, а также при h 11,8 мм – шарнир замените.

↑ Схема передней подвески

1 — подшипники ступицы переднего колеса; 2 — колпак ступицы; 3 — регулировочная гайка; 4 — шайба; 5 — цапфа поворотного кулака; 6 — ступица колеса; 7 — сальник; 8 — тормозной диск; 9 — шаровой палец верхней опоры; 10 — поворотный кулак; 11 — защитный чехол шарового пальца; 12 — подшипник верхней опоры; 13 — верхний рычаг подвески; 14 — корпус подшипника верхней опоры; 15 — буфер хода сжатия; 16 — кронштейн буфера хода сжатия; 17 — опорный стакан амортизатора; 18 — подушки крепления амортизатора; 19 — шайба подушки; 20 — изолирующая прокладка пружины подвески; 21 — верхняя опорная чашка пружины подвески; 22 — ось верхнего рычага подвески; 23 — внутренняя втулка шарнира; 24 — наружная втулка шарнира; 25 — резиновая втулка шарнира; 26 — опорная шайба; 27 — регулировочная шайба; 28 — дистанционная шайба; 29 — кронштейн крепления поперечины к лонжерону кузова; 30 — поперечина передней подвески; 31 — крепления штанги стабилизатора; 32 — подушка штанги стабилизатора; 33 — штанга стабилизатора; 34 — лонжерон кузова; 35 — ось нижнего рычага; 36 — нижний рычаг подвески; 37 — болты крепления оси нижнего рычага; 38 — пружина подвески; 39 — обойма крепления штанги стабилизатора; 40 — амортизатор; 41 — болт крепления амортизатора; 42 — гайка крепления кронштейна амортизатора к рычагу подвески; 43 — кронштейн крепления амортизатора к нижнему рычагу подвески; 44 — нижняя опорная чашка пружины подвески; 45 — обойма вкладыша нижней опоры; 46 — корпус подшипника нижней опоры; 47 — вкладыш обоймы шарового пальца; 48 — подшипник нижней опоры; 49 — шаровой палец; 50 — ограничитель доворота передних колес.
