Ходовая часть передняя и задняя подвеска ваз 2110 2111 2112 снятие рычага и растяжки передней подвески ваз 2110 2111 2112

Подготовка к работе по замене сайленблоков

Для запрессовки новых сайлентблоков понадобится специальный съемник.

Перед тем, как начать процесс замены деталей подвески своими руками, нужно подготовить место и набор инструментов. В качестве места идеально подойдёт гараж с просторной смотровой ямой. Что касается инструментов, то для замены понадобится:

1. Набор ключей и головок с трещоткой.
2. Специальный съёмник для выпрессовки сайленблоков. Этот специфический инструмент можно или купить, или попросить у знакомых гаражных мастеров на время работы.
3. ВД-40 или аналоги.
4. Мыльный раствор.

Нужный съёмник довольно несложно сделать из подходящей по размеру трубы, длинного болта и шайбы.

Если съёмник достать не удастся, можно воспользоваться доступным оборудованием. В этом качестве может выступать подходящая по диаметру трубка с шайбами и тиски.

Процесс замены

Если замена резиновых деталей подвески для автовладельца в новинку, сразу может показаться, что это очень трудоёмкая и сложная процедура. Часто на этапе осмотра неопытные владельцы ВАЗ-2110 решают, что самостоятельно у них ничего не получится. На самом деле, процесс замены достаточно простой. Если сделать это однократно, в дальнейшем менять любые сайленблоки будет легко и просто.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Сайлентблоки автомобиля требуют контроля и своевременной замены. Срок службы сайлентблока составляет до 100 000 км пробега, но российские условия диктуют свои правила, замену сайлентблоков приходится делать каждые 50 000 км.

О разбитых сайлентблоках рычагов передней подвески на автомобилях ВАЗ-2110 свидетельствует характерный стук или скрежет, который слышен при движении машины. Машина начинает не только тарахтеть, но и теряет устойчивость на дороге, ею становиться труднее управлять. Бывает, что при «развал-схождении» авто обнаруживается, именно неисправность сайлентблоков.

Поменять сайлентблоки ВАЗ 2110 своими руками вполне возможно. Конечно же, вам придется испачкаться и потратить несколько часов своего времени для ремонта автомобиля. Эта же процедура по замене комплекта сайлентблоков на СТО будет стоить 1100-1400р. Принять решение, браться за работу самому или доверить ее другим, вы сможете после просмотра этого фото отчёта.

Стоить отметить, что фотоинструкция основана на опыте автолюбителей и содержит советы для водителей с минимальным набором необходимого инструмента. В инструкция по ремонту вы можете найти другой вариант решения данной проблемы.

Как заменить нижний рычаг подвески ВАЗ 2108 в домашних условиях

Замена нижнего поперечного рычага подвески производится в случае большого износа или в результате серьезного повреждения этой детали. Как правило, выход из строя происходит после длительной эксплуатации автомобиля по неровной дороге. Поломка достаточно неприятная, однако назвать ее сложной очень трудно. Решение вопроса довольно тривиальное, никаких «супер-навыков» или сверх способностей для выполнения такого вида ремонта не требуется. Тем более, что сейчас вы узнаете о том, как заменить нижний рычаг подвески в малейших деталях. Поехали!

Для работы нам необходимо:

1. Иметь набор ключей, а именно на: «24», «19», «17», по два каждого;
2. Универсальный съемник, которым будем выпрессовывать шаровую опору;
3. Домкрат;
4. Отвертка;
5. Проникающая жидкость WD-40;
6. Подъемник или смотровая яма.

Самостоятельная замена нижнего рычага подвески на ВАЗ 2108 своими руками

1. У тех кто имеет подъемник — поднимают машину, другие — заезжают на яму и затягивают ручник.
2. После этого необходимо подготовить соединения к раскручиванию, для этого у нас имеется «вэдэшка», то есть жидкость WD-40. Ждем 10 минуть пока жидкость сделает свое «ржавое» дело.
3. Теперь можно приступать к откручиванию болтов. Сначала необходимо сорвать болты крепления колеса, пока машина стоит на земле на четырех колесах. Для тех, кто пользуется подъемником, можно сорвать болты до того как машину подняли.
4. Далее домкратим ту сторону, которая подлежит ремонту.
5. Вывешиваем колесо с той стороны, с которой будет производится замена нижнего рычага подвески.
6.  Подложите страховочную колодку под кузов и уберите домкрат. Работать «на домкрате» — опасно для жизни!
7. Далее снимите колесо, которое ранее вывешивалось.
8. В случае необходимости снова «сдабриваем» WD-40 все соединения, подлежащие раскручиванию, а именно: продольную тягу, стабилизатор поперечной устойчивости, а также шаровую.
9. Открутите гайку, которой продольная тяга крепится к поперечному рычагу.

10. После снимаем шайбу, берем два ключа и откручиваем гайку крепления стойки стабилизатора к поперечному рычагу.

11. Используя отвертку, подденьте шарнир стойки, затем достаньте болт крепления стойки стабилизатора.

12. Дальше откручиваем гайку крепления шаровой к поперечному рычагу подвески.

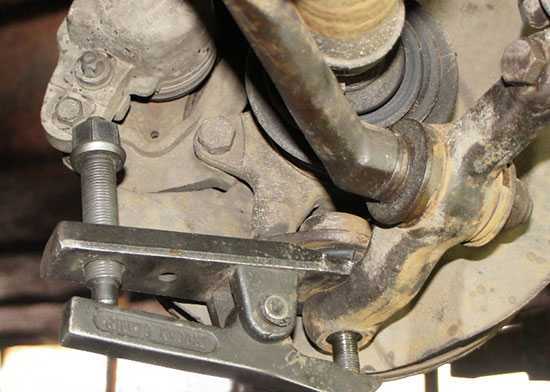

13. Возьмите съемник, установите на рычаг и палец шаровой опоры и выпрессуйте шаровую опору из рычага.

14. Открутите болт крепления поперечного рычага к кронштейну, для этого необходимо придерживать с обеих сторон.

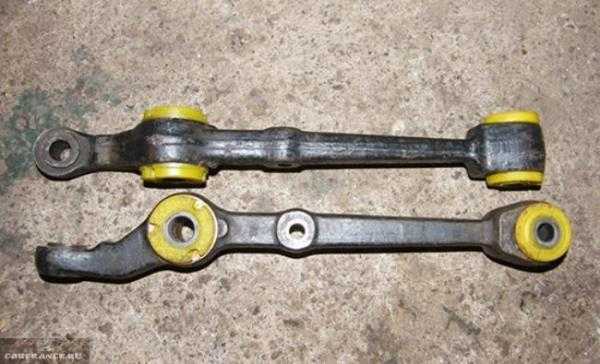

Снимите нижний поперечный рычаг подвески и выполните его замену. Сборка выполняется в обратной последовательности. По завершению работ, опустите машину на колеса и произведите подтяжку ранее открученных соединений.

Замена рычага подвески ВАЗ 2108 выполнена успешно! Как видите, ничего сложного, главное соблюдать последовательность и правила техники безопасности.

Спасибо за внимание и за то, что посетили vaz-remont.ru

Принцип работы сайлентблоков

«Прямой связью» с дорогой принято считать те воздействия водителя на элементы рулевого управления, в том числе на рулевое колесо, педали акселерометра, педали торможения и отключения сцепления, рычаги переключения передач и ручного торможения. Тогда «обратной связью» считается то воздействие от этих элементов, которое испытывает на себе водитель. Замена сайлентблоков ВАЗ 2106 требует хотя бы минимальных знаний основных принципов их работы.

Воздействуя на элементы системы управления, водитель прикладывает к ним усилие для того, чтобы:

• преодолеть трение внутри механизмов;
• преодолеть силы сцепления колес с дорогой;
• преодолеть инерциальные силы вращающихся с большой скоростью деталей.

Всем известно, что сила действия равна и противоположна по направлению силе противодействия. Те есть, чем сильнее на что-то давить, тем сильнее будет ответная реакция. Именно поэтому эти силы передаются на водителя, на кузов автомобиля, на его механизмы и, тем самым, создают условия дискомфорта. Если к ним добавить еще и неровности на дороге, которые также передаются по цепочке от колес к кузову и водителю, то ситуация вырисовывается совсем нерадужная.

Именно поэтому умными людьми, заботящимся о комфорте водителя и пассажиров, и был придуман и реализован на практике такой элемент, как резинометаллический шарнир, или, по-другому, сайлентблок.

Воздействие дороги на автомобиль можно охарактеризовать, как переменное высокой частоты, то есть такое, которое создает вибрации. Разрушенное дорожное покрытие, изгибы, трещины, мелкие углубления введу осадки грунта, камни, гравийное покрытие заставляют автомобиль дрожать, словно паралитика. Мало того, что это вызывает беспокоящий шум, которые отвлекает от вождения, так еще переменные нагрузки (вибрация — высокочастотные переменные нагрузки) являются самыми разрушительными. Именно на преодоление переменных нагрузок тратиться больше всего материла и времени для расчетов.

Чтобы избежать слишком уж губительного воздействия вибраций, был сконструирован первый резинометаллический шарнир, или сайлентблок. Сайлентблоками эти шарниры начали называть недавно для экономии времени. Вообще, название «сайлентблок» происходит от английского слова silence — «тишина». И, действительно, благодаря гашению вибраций и шумов сайлентблоками внутри и вокруг автомобиля гораздо тише, чем могло бы быть.

Обычно резинометаллический шарнир состоит из двух металлических трубок-осей, соединенных между собой гибким материалом — резиной. Потому, собственно, и «резинометаллический». Оси вращаются, а их ускорения и изгибание гасится этой прослойкой, превращаясь в тепло. Сайлентблоки установлены во многих местах автомобиля: на передней и на задней подвеске, на КПП, в рулевом механизме. Грубо говоря, они установлены везде, где только можно, чтобы подавлять все шумы, какие только можно. И это приносит свои плоды.

Из сказанного выше ясно, что разрушенный сайлентблок значит большой дискомфорт от вождения, больший шум и нарушения целостности рабочих механизмов, ведь оси должны быть отцентрированы и иметь только небольшой люфт перемещения.

Сайлентблоки: предназначение и диагностика состояния

Сайлентблоки — это виброизолирующие детали, применяемые в структуре подвески любого современного автомобиля. Такие виброизоляторы состоят из металла и резины (эластомера). Благодаря использованию технологии вулканизированной обработки, сайлентблоки получаются отличными гасителями и изоляторами от внешних вибраций, получаемых машиной при движении.

Данные детали, знакомые каждому автолюбителю, время от времени необходимо менять. Поэтому наш ресурс решил осветить в сегодняшнем материале вопрос о том, как проводится замена сайлентблоков ВАЗ-2112 своими руками. Ознакомившись с ним, сам процесс ремонта и подготовка к нему станет для вас достаточно простой задачей.

Главная функция этих деталей — это соединение узлов подвески, в которых торсионные, радиальные и осевые колебания наиболее сильны, и последующие гашение таковых.

Таким образом, сайлентблоки обеспечивают не только комфорт при движении на автомобиле, но и увеличивают на немалый срок службу некоторых других запчастей подвески.

Срок эксплуатации

В среднем, производители сайлентблоков устанавливают им эксплуатационный срок равный 100 000 километров пробега. Но, как было отмечено ранее, из-за не очень хорошего состояния российских дорог зачастую виброизоляторы изнашиваются раньше времени. Многие автомеханики советуют проводить проверку состояния сайлентблоков подвески ВАЗ-2112 каждые 15-20 000 километров пробега, а их замену — 60-80 000.

В любом случае, окончательно убедиться, что детали требуют замены, можно только при их осмотре. Таковой можно провести на СТО, подняв машину при помощи подъёмника, или путём использования смотровой ямы.

Наиболее сложный вариант — демонтаж всех рычагов или балок и проверка сайлентблоков прямо на них. Если на виброизоляторе заметны дефекты (сильные царапины, сколы, трещины и т.д.), то необходимо проводить их замену.

Симптомы неисправных сайлентблоков

Помимо всего этого, сигнализировать об износе сайлентблоков может поведение автомобиля при движении, а точнее:

• самопроизвольные уводы машины в сторону;
• «глухие» звуки (стук, скрежет) из-под машины;
• появление сложностей в управлении вашим ВАЗ-2112, то есть вялая реакция на повороты рулём.

Важно! Всё указанное выше дополняется невозможностью выставить нормальный угол колёс при мероприятии «развал-схождение».

Инструкция запрессовки

На начальном этапе необходимо визуально оценить, подходит ли новый сайлентблок для конкретного случая. Нельзя пренебрегать этим условием, чтобы потом не было поздно. Часто встречаются случаи, когда внешняя часть идеально подходит, а внутренняя – нет, и наоборот. Когда вы определите, что детали точно подойдут, можно приступать к следующему этапу. Для этого следует применить тиски, которые помогут запрессовать правильно. Такой способ более безопасный и аккуратный.

Можно использовать и молотки с кувалдами, при этом необходимо быть более осторожным и внимательно следить за точностью процесса.

Таким образом, нужно будет нанести несколько ударов. Если после этого поломанный сайлентблок прочно держится в отверстии, необходимо выбить его наружу. Для этой работы используются специальные оправки для запрессовки сайлентблоков или два куска трубы. Диаметр одной из этих частей должен соответствовать параметрам внешней втулки шарнира. Выбивая деталь, не стоит беспокоиться о её повреждении, так как она неисправная. Этот процесс производится обычным молотком.

После завершения выбивания, проушину, в которой находился шарнир, нужно очистить от пыли, грязи и так далее. Посадочное место для новой детали должно быть идеально гладким, ровным. На нём не должно быть никаких механических повреждений и разнообразных царапин. Помимо этого, острые кромки тоже должны отсутствовать.

После очищения посадочного места, его поверхность нужно обработать смазкой. При отсутствии таковой можно применить обычный мыльный раствор. Такое приспособление, как металлическая втулка из полиуретана, тоже должна быть смазана. Завершив смазывание посадочного места, можно приступать к зажатию рычага в тисках. При этом перпендикулярно к нему необходимо будет установить сайлентблок. Выполняется эта работа максимально ровно. Именно от этого зависит дальнейшее нормальное функционирование вашей машины.

Далее, нужно будет выбрать, как запрессовать сайлентблок – впрессовать его или вбить кувалдой. Чтобы воспроизвести этот процесс, вам нужны будут металлические трубки или оправки для запрессовки сайлентблоков, одной из которых нужно будет удерживать рычаг. А другую трубку необходимо прислонить к боку, чтобы избежать повреждения шарнира при работе с тисками или молотка.

Главной сложностью при этой работе могут быть трудности запрессовки шарниров на прежнее место. Для выполнения этой процедуры я рекомендую применять специальный пресс, чтобы запрессовать и выпрессовать их с рычагами, а также оправку для запрессовки сайлентблоков. Можно применить и подручные средства, такие как куски трубы и кувалда, но при этом следует быть очень бдительным и внимательным, так как этот процесс требует высокой точности и сноровки, чтобы в результате осталась целая полиуретановая вставка.

Запрессовать сайлентблоки можно своими руками только на передней и задней частях подвески. Если вам нужно заменить резинометаллические шарниры в узлах коробки двигателя или передач, стоит обратиться к мастерам. Это нужно именно потому, что замена деталей в таких узлах представляет собой трудоёмкий процесс. Чтобы его правильно реализовать, необходимо обладать опытом ремонта и хорошо знать основные узлы конструкции автомобиля. Если же у вас отсутствует опыт и знания, лучше не проверять свою удачу и доверить свой автомобиль специалистам. Поскольку, помимо затраченного времени, вы очень сильно потратитесь на замену сайлентблоков.

Замена передних стоек ВАЗ 2110, 2111 и 2112

Снятие передней стойки ВАЗ 2110, 2111 и 2112

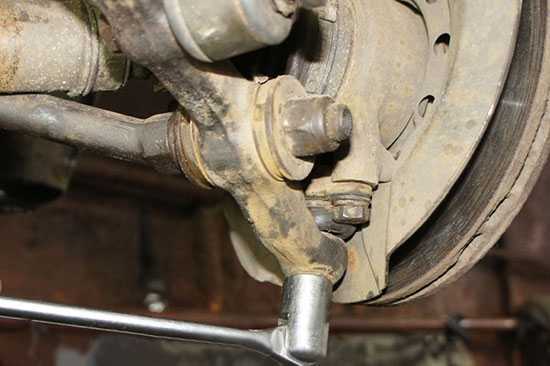

1. Повернуть руль до упора в противоположную сторону наконечника. Вытащить шплинт, используя пассатижи.
2. Отвернуть гайку крепления рулевого наконечника к рычагу стойки с помощью ключа «на 19».
3. Выпрессовываем палец из рычага съемником или..
4. не до конца отворачиваем гайку, вставляем монтажную лопатку в распор между рулевой тягой и рычагом стойки и молотком наносим удары по торцу рычага стойки.

1. Отводим поворотный кулак от стойки, стараясь не натягивать тормозной шланг.
2. Отвернуть гайки крепления верхней опоры с помощью ключа «на 13».
3. Снять амортизаторную стойку.

xn—2111-43da1a8c.xn—p1ai

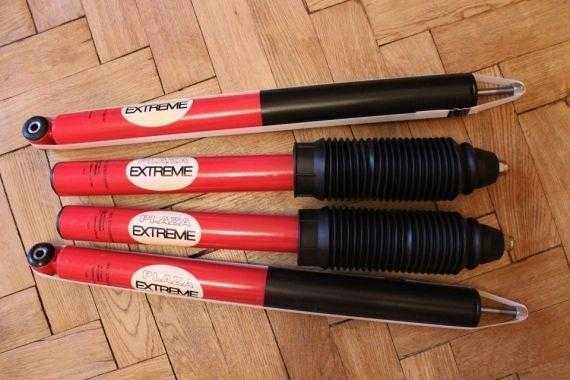

• Масляные, иногда их называют гидравлические, достаточно мягкие. Они хорошо подходят для людей, предпочитающих размеренную, не быструю езду. А также для тех, кто по каким-либо причинам часто ездит по грунтовым дорогам;
• Газовые более жесткие. Они не дают автомобилю раскачиваться на большой скорости и при прохождении поворотов. Но, эксплуатация их на грунтовке быстро приводит подвеску в плачевное состояние;
• Газомаслянные обладают усредненными показателями между обоими типами стоек.

• Soft-Drive, это самые мягкие из предлагаемых изготовителем амортизаторы, по ходовым качествам они практически не отличаются от родных. Машину будет раскачивать все также, но при этом срок их службы значительно выше;
• Sport. Жесткость этих стоек почти на 80% процентов выше, по сравнению с родными. В связи с этим, они прекрасно удерживают дорогу. Но, при поездках по ухабам движение не покажется вам слишком комфортным. В этой линейке имеются укороченные стойки, предназначенные для занижения машины;
• X-Drive достаточно жесткие, они неплохо справляются со своей работой. Производитель рекомендует их для использования в северных регионах нашей страны;
• Стандарт это, пожалуй, самые жесткие из всей линейки. Недостатком является замерзание масла уже при небольшом морозе. Приходится значительное время «раскатывать» автомобиль.

• EXCEL-G эта газовая амортизационная стойка . В ней используется азот. В итоге, узел получается достаточно мягким. Это оценят любители комфортной и не слишком быстрой езды;
• Ultra SR это спортивные амортизаторы. С их помощью машина прекрасно удерживает дорогу. Возможно, использование совместно с низкопрофильными шинами. А также вместе с резиной, у которой радиальный рисунок протектора;
• Premium — это гидравлический амортизатор. Он является полным аналогом заводского. Но, при этом он выполнен из более высококачественных материалов. И что характерно, служит значительно дольше.

• Шоссе, это достаточно жесткие стойки. Этот показатель обеспечивает оптимальное вхождение в повороты на больших скоростях. Эта модель популярна у покупателей. Не слишком подходит для поездок по грунтовке;
• Стандарт отличаются хорошей работой, как на жаре, так и при большом морозе. Прекрасно подойдут для автолюбителей из регионов с суровым климатом;
• Комфорт Оптима это самые популярные стойки из всей линейки. Связано это с их универсальностью. Они отличаются средней жесткостью. Поэтому, они подходят практически для любых дорожных покрытий и стилей вождения;
• Спорт — это самые жесткие стойки. Они практически не предназначены для поездок по городу. Но при этом, прекрасно удерживают машину от раскачивания в самых крутых и опасных поворотах.

AutoFlit.ru

1. Стойки
2. Пружины (2170-2902712 и 2110-2912712)
3. Опоры стоек

Самой распространённой маркой машин на дорогах нашей страны однозначно является всеми любимый ВАЗ. Особо распространено поколение «десяток», являющиеся эталоном бюджетных автомобилей. Как и любой механизм, машины от ВАЗа периодически ломаются и требуют ремонта. Из-за плохого состояния российских дорог наиболее сильно страдает подвеска автомобиля, в которой больший удар приходится на такие связующие элементы, как сайлентблоки.

Процедура замены

Для таких работ нужны следующие приспособления и инструменты:

• ​комплект отверток;
• набор ключей;
• домкрат;
• емкость для слива амортизационной жидкости.

​ Порядок действий следующий:

• на КПП переключают рычаг на первую скорость;
• задок машины домкратом приподнимают (оба колеса должны находиться в воздухе);
• подставляют надежную опору;
• забирают домкрат;
• демонтируют старые стойки.

Если требуется полностью их заменить, то на этом процесс разборки завершается. Когда же нужно произвести ремонт какого-либо отдельного элемента, следует выполнить еще такие действия:

• снять пыльники, втулки и буфер;
• убедиться, что ни них нет заметных изъянов;
• промыть амортизатор (именно его загрязнение чаще всего приводит к поломке);
• проверить задние сайлентблоки;
• собрать стойку и установить на место.

Все действия выполнить одному человеку самостоятельно очень трудно – потому стоит попросить помощи у товарища. В частности, напарнику придется направлять шток в стакан. Далее:

• устанавливают пружину;
• вытягивают полностью амортизатора шток;
• надевают ухо нижнее и зажимают все болтом как можно сильнее.

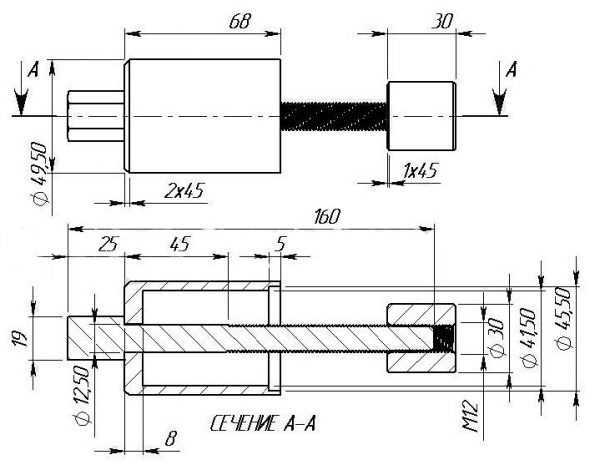

Съёмник для сайлентблоков своими руками

Съёмник шарниров ВАЗ 2107 можно приобрести готовый или сделать своими руками. Если есть подходящее оборудование и материалы, изготовить инструмент вполне по силам каждому автолюбителю. Стоит также учесть, что качество покупных приспособлений на сегодняшний день оставляет желать лучшего. Заменить резинометаллический шарнир можно и без специальных инструментов, но это потребует гораздо больше времени и сил.

Последовательность действий

Для изготовления самодельного съёмника понадобится следующее:

• кусок водопроводной трубы длиной 3 см внутренним диаметром 40 мм и наружным 50 мм;
• шайба с внешним диаметром минимум 50 мм;
• болт М12 длиной 7 см с шайбами;
• два куска трубы длиной по 10 см и диаметром 40 мм;
• тиски;
• молоток;
• смазка.

Процесс изготовления съёмника состоит из нескольких этапов.

1. Ударами молотка добиваются того, чтобы отрезок трубы 40 мм получил внутренний диаметр 45 мм, т. е. пытаются его расклепать. Таким образом шарнир нижнего рычага будет свободно проходить через трубу.

Для того чтобы уверенно и безаварийно управлять автомобилем, нужно проводить периодический осмотр и ремонт ходовой части. Износ сайлентблоков влияет на безопасность вождения, а также на износ шин. Чтобы заменить повреждённые шарниры, потребуется подготовить необходимый инструмент и выполнить ремонт в соответствии с пошаговыми инструкциями.

Замена сайлентблоков на ВАЗ 2110. Фото, инструкция как поменять сайлентблоки на ВАЗ 2110

Сайлентблоки автомобиля требуют контроля и своевременной замены. Срок службы сайлентблока составляет до 100 000 км пробега, но российские условия диктуют свои правила, замену сайлентблоков приходится делать каждые 50 000 км.

О разбитых сайлентблоках рычагов передней подвески на автомобилях ВАЗ-2110 свидетельствует характерный стук или скрежет, который слышен при движении машины. Машина начинает не только тарахтеть, но и теряет устойчивость на дороге, ею становиться труднее управлять. Бывает, что при «развал-схождении» авто обнаруживается, именно неисправность сайлентблоков.

Поменять сайлентблоки ВАЗ 2110 своими руками вполне возможно. Конечно же, вам придется испачкаться и потратить несколько часов своего времени для ремонта автомобиля. Эта же процедура по замене комплекта сайлентблоков на СТО будет стоить 1100-1400р. Принять решение, браться за работу самому или доверить ее другим, вы сможете после просмотра этого фото отчёта.

Стоить отметить, что фотоинструкция основана на опыте автолюбителей и содержит советы для водителей с минимальным набором необходимого инструмента. В инструкция по ремонту вы можете найти другой вариант решения данной проблемы.

Замена сайлентблоков переднего рычага на автомобилях ВАЗ-2110

1. Снимаем брызговик двигателя.
2. Снимаем шаровую опору и отсоединяем ее от рычага.
3. Удерживая растяжку рожковым ключом «на 24», накидным ключом той же размерности отворачиваем гайку растяжки.
4. Двумя ключами «на 17» отворачиваем гайку болта крепления стойки стабилизатора поперечной устойчивости к рычагу.

   Выколоткой из мягкого металла выбиваем и вынимаем болт.

5. Двумя ключами «на 19» отворачиваем гайку болта крепления рычага к кузову. Вынимаем (или выбиваем) болт и выводим рычаг из кронштейна.
6. Снимаем с растяжки шайбу и рычаг. На растяжке за большой шайбой расположены шайбы регулировки угла продольного наклона оси поворота.
7. Для снятия растяжки с поперечины передней подвески двумя ключами «на 24» отворачиваем гайку, снимаем шайбу и вынимаем растяжку из сайлентблока.
8. Для замены сайлентблока рычага выпрессовываем его в тисках подходящими отрезками труб (или используем съёмник).
9. Новый сайлентблок смачиваем мыльным раствором и запрессовываем в рычаг.
10. Сайлентблок растяжки сбиваем зубилом. Сняв один, аналогично демонтируем второй. Новый сайлентблок предварительно запрессовываем в тисках и окончательно допрессовываем, нанося удары по выколотке диаметром 8 мм через три окна в слое резины.

Для замены сайлентблоков переднего рычага на автомобилях ВАЗ-2110 вам понадобятся:

• новые сайлентблоки ВАЗ 2110;
• жидкое мыло (можно заменить моющим средством или мыльной водой);
• стандартный набор ключей (как накидные, так и торцовые) на 24, 17 и 19;
• зубило и молоток;
• проникающая жидкость WD-40;
• съемник чашечный универсальный или отрезок трубы, диаметр которого позволяет осуществить свободный вход сайлентблока;
• металлическая щётка;
• нож и отвёртка (с затупленным концом);
• смотровая яма и домкрат;
• тиски;
• газовая горелка или паяльная лампа.

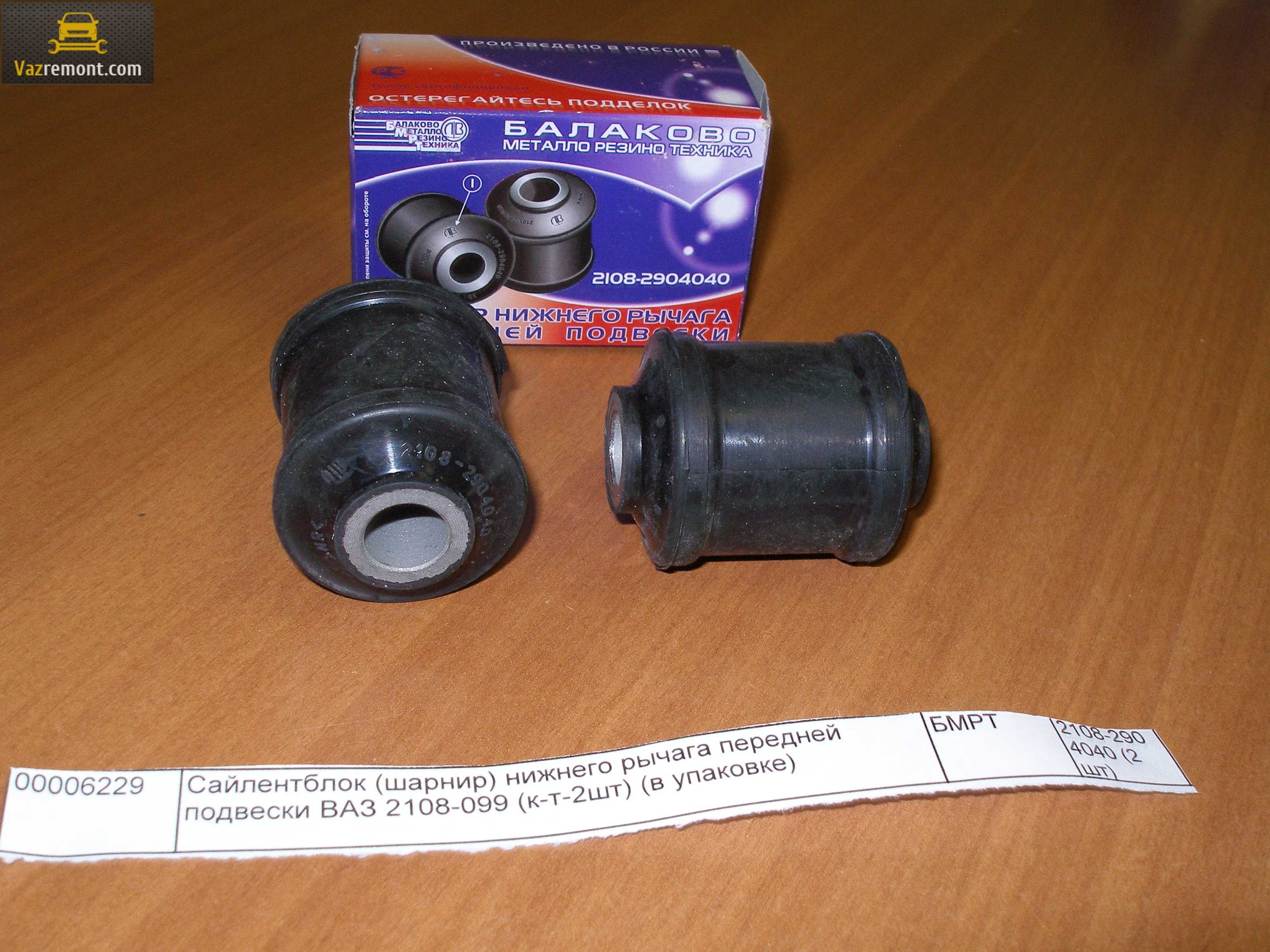

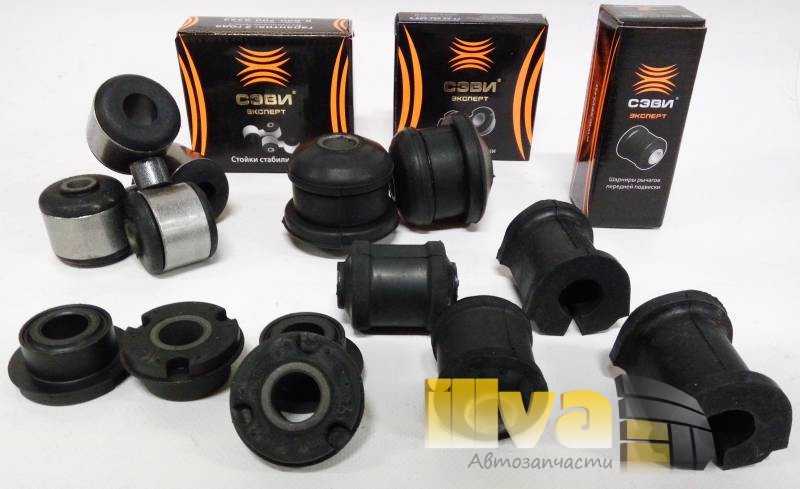

Какие сайлентблоки передней подвески ставить на ВАЗ 2110?

Оригинальный номер 2108-2904046, средняя цена 178 руб.

Аналоги:

• СЭВИ 2304 — 172 руб.
• Ruville 987201 — 77 руб.
• Trialli SB 108 — 200 руб.

1

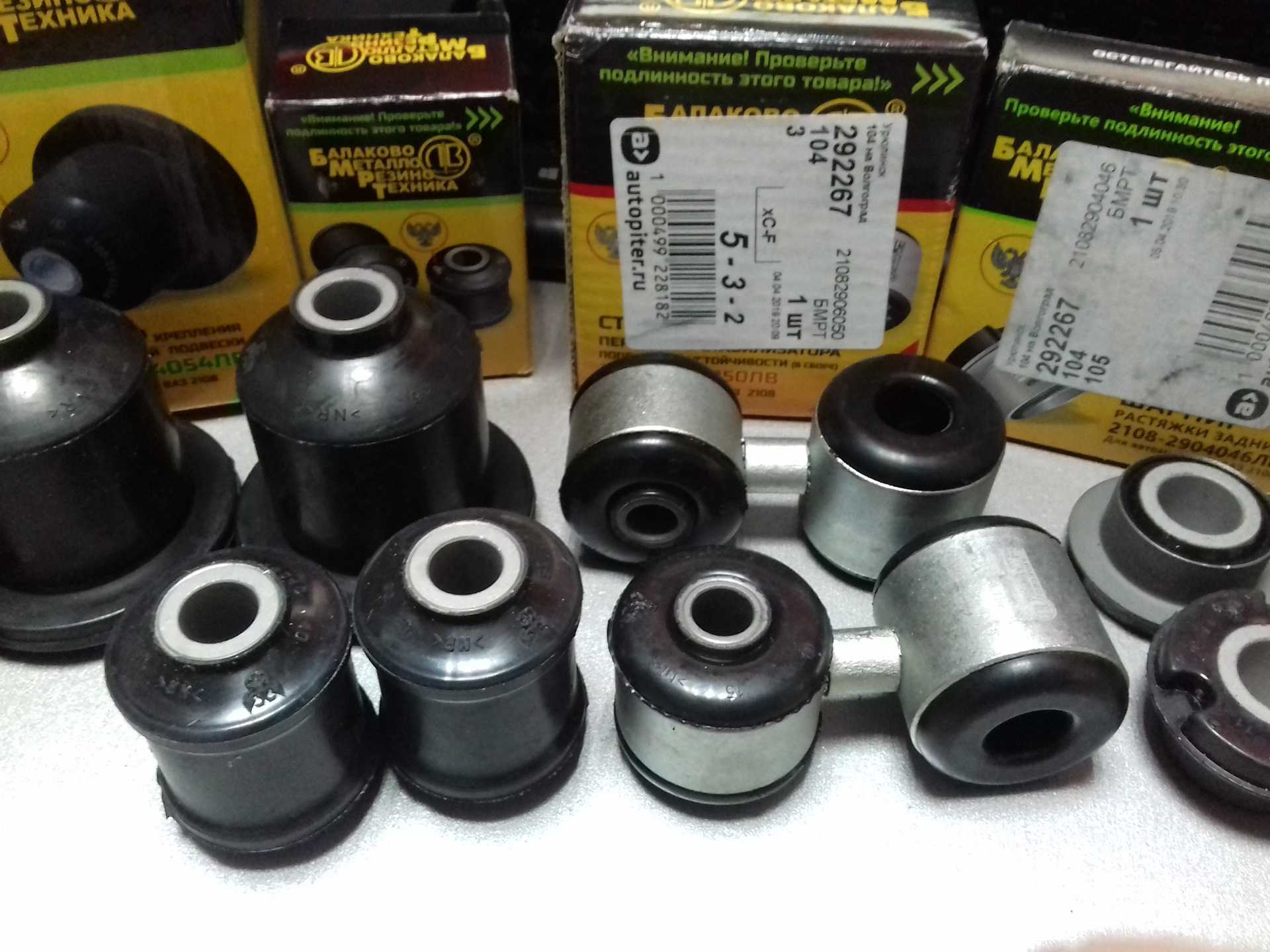

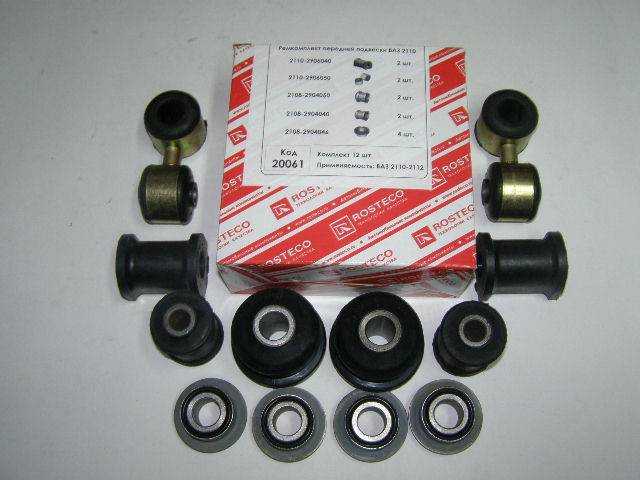

Готовим новые сайлентблоки.

2

Съемник чашечный универсальный.

3

Ставим автомобиль на смотровую яму и откручиваем два болта рычага подвески.

4

Старый сайлентблок выжигаем с помощью походной газовой горелки с насадкой.

5

Зачищаем посадочное гнездо рычага подвески металлической щёткой или напильником.

6

Новый сайлентблок смачиваем мыльным раствором и и с помощью отвёртки подправляем бортики сайлентблока, запрессовываем в рычаг с помощью съёмного устройства.

7

Не стоит спешить, чтобы деталь не была установлена криво.

8

Вставленный сайлентблок.

9

Затем отсоединяем кронштейн растяжки и вынимаем растяжку из сайлентблока.

10

Вынимаем старый сайлентблок растяжки.

11

Далее берём зубило и молотком с любой стороны отгибаем края наружного кольца сайлентблока растяжки. После чего выпрессовываем одну из двух оставшихся частей сайлентблока растяжки.

12

Точно таким же образом вынимаем и вторую часть наружного кольца сайлентблока растяжки.

13

Очищаем посадочное гнездо и при помощи съёмника ставим новый сайлентблок растяжки.

Ваз 2110 замена рычага передней подвески

Ремонт передней подвески ВАЗ 2110 своими руками. С этим сталкивается каждый

С машины снимается старый сайлент и выпрессовывается с помощью тисков;
Новый смачивается в воде с растворенным мылом и ставится на его место

Заводится он в гнездо методом запрессовки;
Чтобы сайлентблок хорошо сел на место, по выколотке наносятся аккуратные удары;
Обращаем внимание: все соединения на резьбе затягиваются уже после постановки авто на колеса.

• Нужное колесо вывешивается и скат снимается;
• Механизм зачищается от грязевых напластований;
• На пальце верхней шаровой свинчивается крепежная гайка;
• Палец выпрессовывается из соответствующего ему поворотного кулака. Когда он выйдет, крепление опоры снимается, и она вытаскивается вместе с защитой-кожухом из верхнего рычага;
• Ставится новая шаровая, и сборка ведется обратным порядком.

• На штоке элемента откручивается крепеж;
• Демонтируются все имеющиеся шайбы плюс резиновая верхняя подушка;
• Откручивается кронштейн снизу, объединяющий амортизатор и нижний рычаг;
• Через наличествующее технологическое отверстие вытаскивается сломанный элемент, с него демонтируется кронштейн крепления, и ставится целый амортизатор;
• Собираем авто-конструктор в обратном порядке. И помним: как все парные детали, амортизаторы меняются по оси с обеих сторон, даже если накрылся только один. В противном случае ездить вам будет весьма не комфортно, а управление машиной сильно ухудшится.

AutoFlit.ru

Установка треугольных рычагов на ВАЗ 2110, ВАЗ 2112

1. Поднимаем машину на домкрате.
2. Открутить шаровые опоры.
3. Снять «крабы» и сабли с рычагами.
4. У треугольных рычагов кастор регулируется с помощью муфт, поэтому при установке (с помощью регулировочных шайб) необходимо проследить, чтобы рычаги встали в распор между крабом и домиком на кузове. Натяжения кузова быть не должно.
5. Шайбы надо подкладывать между сайлентблоком краба и рычагом, чтобы сайлентблок рычага упирался в дальнюю стенку домика, а не в переднюю.
6. Сделать сход-развал.

Установка сайлентблока в полевых условиях

Устанавливают резинометаллический шарнир в полевых условиях забиванием и запрессовкой. Перед установкой поверхности деталей и их состояние необходимо тщательно осмотреть. Следы коррозии нужно убрать металлической щеткой, пыль протереть, грязь смыть. Заусенцы и задиры нужно сточить напильником. Детали необходимо смазать, это значительно облегчит установку. Забивать очень трудно и рискованно, можно повредить не только заменяемый узел, но и весь механизм.

В полевых условиях особенно опасно травмироваться. Переносные тиски, домкрат или ручной гидравлический пресс пригодились бы, но нужно иметь различные наставки.

Замена сайлентблоков верхнего рычага

Вот и все, теперь у вас в руках верхний рычаг, нужно из него выбить шарниры. Но сильно бить, конечно, не стоит, так как резина отражает удар, потому молотком можно попасть себе в глаз, если хорошенько размахнуться. Для этой цели использовать лучше всего съемник. Если ремонтируете автомобиль, то у вас в наличии должен быть инструмент. В частности, хорошие тиски не будут лишними. Теперь начинается замена сайлентблоков рычага ВАЗ-2106, к которой вы так долго шли.

Рычаг надежно фиксируете в тисках. Съемник надеваете на шарнир и, вкручивая гайку его, начинаете выпрессовать сайлентблок. Рекомендуется перед ремонтом обработать все узлы проникающей смазкой – шарниры, А если не желаете мучиться со съемником, то единственный вам помощник – это огонь. Просто прогреваете сайленблок под открытым огнем. Вся резина при этом выгорает, остается только металлическая часть шарнира, которая легко выбивается из рычага одним ударом. Конечно, этот метод можно назвать варварским, но на ВАЗ-2106 замена сайлентблоков может с его помощью проводиться. Особенно в случаях, когда съемником не получается извлечь шарнир.

Выбор деталей и необходимый инструмент

Прежде чем начать непосредственно замену сайлентблоков, важно правильно к ней подготовиться. Конкретно по выбору новых деталей рекомендаций немного. Рынок автозапчастей просто заполнен сайлентблоками от разных производителей, в основном, все они достаточно хороши

Единственно, что можно сделать для более удачного выбора новых деталей, так это посоветоваться с автомеханиками в вашей местности. Главное, чтобы новые виброизоляторы полностью подходили

Рынок автозапчастей просто заполнен сайлентблоками от разных производителей, в основном, все они достаточно хороши. Единственно, что можно сделать для более удачного выбора новых деталей, так это посоветоваться с автомеханиками в вашей местности. Главное, чтобы новые виброизоляторы полностью подходили.

Для ремонтных работ вам понадобится наличие следующих вещей:

• новые сайлентблоки;

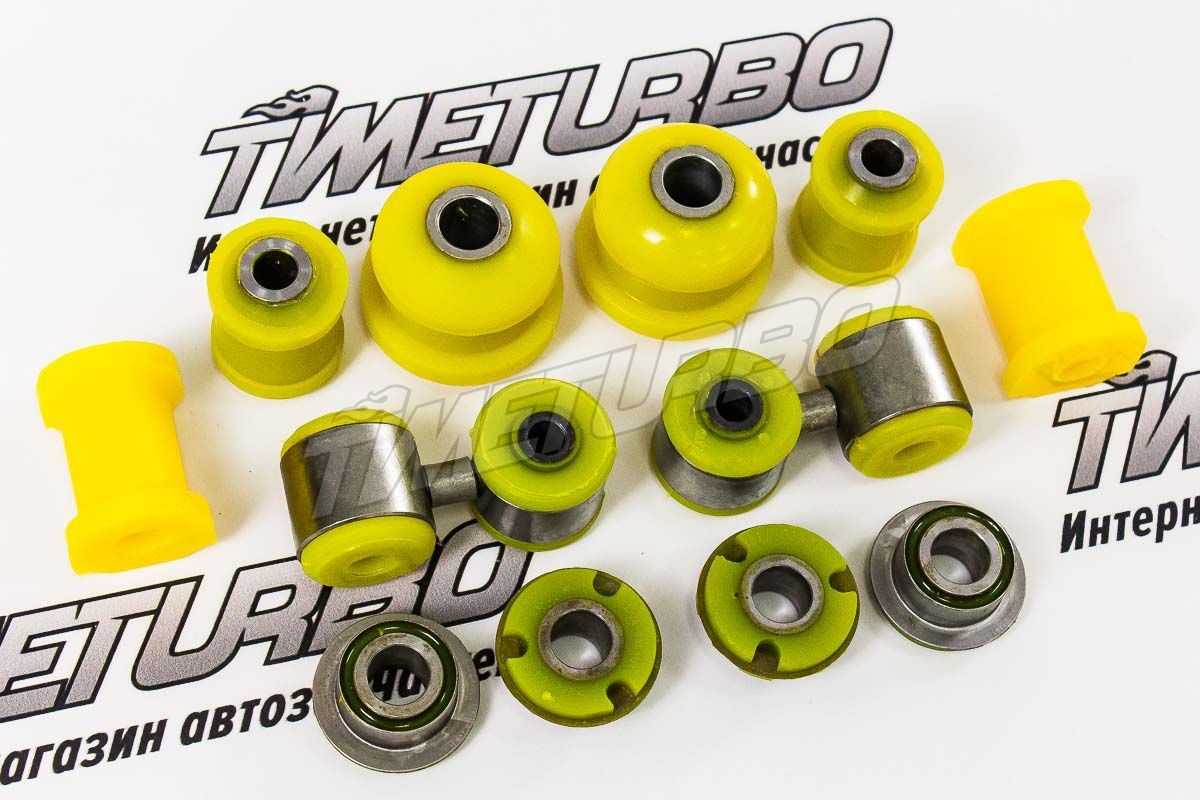

  Набор новых сайлентблоков

• набор ключей как накидных, так и торцевых (обязательны размером 17, 19, 24);
• молоток, тиски или специальный съёмник (он же одновременно «запрессовщик») для виброизоляторов;
• любая смазка, наиболее удобна WD-40;
• смотровая яма (подъёмник);
• домкрат.

Важно! Несмотря на не сложность мероприятия по замене сайлентблоков, необходимо иметь хотя бы базовые навыки ремонта. Поэтому объективно взвесьте свои силы перед заменой и решите: под силу ли это вам

Замена сайлентблоков подвески своими руками

Сайлентблоки подвески на ВАЗ-2112 располагаются в рычагах, как задней балки, так и передней. Заменять их желательно комплексно. Процесс замены примерно схож и на задней, и на передней части подвески. Ниже представлены инструкции для обоих случаев.

Передние рычаги

Замена сайлентблоков передних рычагов на ВАЗ-2112 представляет собой следующий процесс:

1. Первоочерёдно, машину необходимо поставить над смотровой ямой или воспользоваться подъёмником. Затем снять защиту моторного отсека, представленную кожухом.

   Снимаем защиту двигателя

2. После этого откручиваются гайки крепления передних рычагов, далее – стабилизаторов, всё это делается ключом на 17.

   Отворачиваем гайку болта крепления стойки стабилизатора

3. Ослабив гайки крепления необходимого колеса, нужно поддомкратить машину и снять его полностью.
4. Ключом на 24 следует открутить гайку на растяжке. Затем отвернуть крепёжные болты шаровой опоры и демонтировать её.

   Отворачиваем гайку на растяжке

5. Далее полностью освобождается рычаг подвески.

   Отворачиваем гайку болта крепления рычага к кузову

6. Из снятого рычага необходимо демонтировать старые сайлентблоки молотком или съёмником. После этого очистить посадочное место от ржавчины и грязи, смазав поверхность тонким слоем смазки. Можно смастерить собственный съёмник. Особенно он будет полезен, когда Вы хотите заменить сайлентблок, не снимая рычага.

   Длинный болт, пара шайб и гайка — всё это продаётся в строительных магазинах и может быть использовано для изготовления съёмника

   «Пшикаем», лучше ещё нагреть. Далее нашим съёмником выпрессовываем сайлентблок

   Очищаем гнездо от ржавчины и грязи, смазываем

7. Запрессовав тисками или съёмником новые сайлентблоки в посадочный паз, необходимо собрать всё в обратном порядке.

   Запрессовываем новые сайлентблоки в посадочный паз

8. Готово.

   Новый сайлентблок установлен

Важно! Многие автолюбители не выпрессовывают сайлентблоки, а выжигают их, что крайне не правильно. В ходе термообработки серьёзно меняется в худшую сторону качество металла, из которого сделан рычаг

Видео

Замена сайлентблоков в задней балке

Замена задних сайлентблоков делается так:

1. Опять же, машину необходимо загнать на смотровую яму или поднять на подъёмнике.
2. Затем, взяв ключ на 19, нужно отсоединить заднюю балку от кронштейна, путём откручивания гаек её крепления.

   Отворачиваем гайку болта крепления рычага к кронштейну

3. После этого освобождённый от гайки болт стоит вынуть, а между балкой и кузовом вставить деревянный брус размером кирпича.

   Вынимаем болт

4. Затем молотком или съёмником выбивается сайлентблок, а освободившийся паз зачищается и смазывается.

   Выпрессовываем сайлентблок в сторону порога автомобиля

5. Далее в посадочный паз запрессовывается новый сайлентблок.

   Запрессовываем сайлентблок с помощью съемника

6. Последним этапом вся конструкция собирается назад.
