Распиновка предохранителей kia sorento

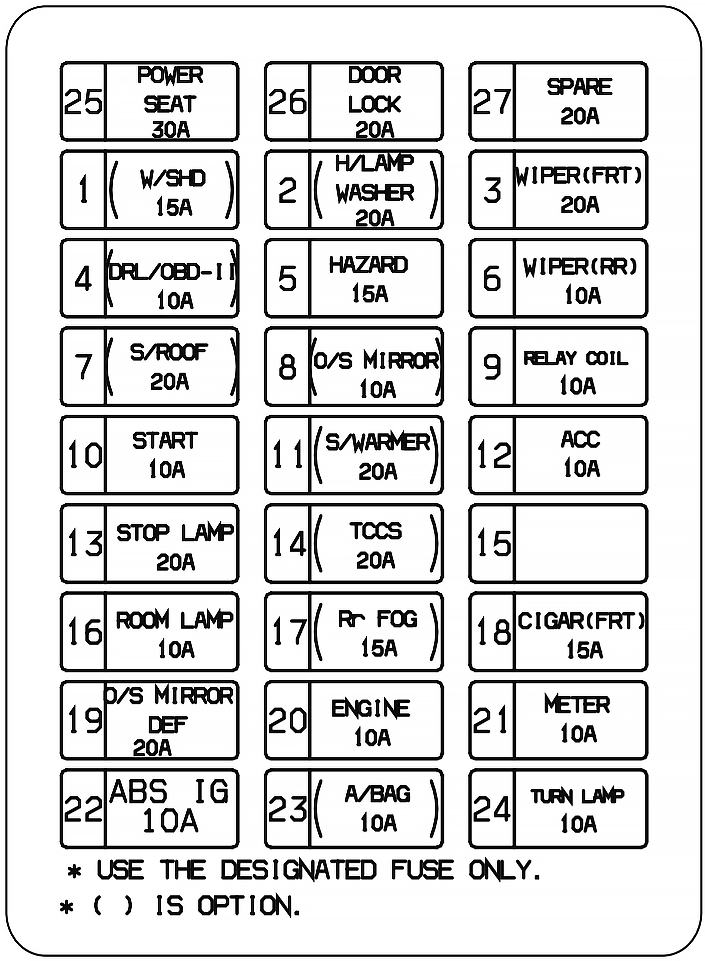

Схема предохранителей в салоне киа соренто 1

Салонный монтажный блок Киа Соренто 1 находится под центральной консолью.

Слева относительно водительского кресла.

Схема состоит из следующих защитных элементов:

  • W/SHD – реле подогревательного комплекса спереди (15А);
  • S/ROOF – люк (20А);
  • START – стартер;
  • HAZARD – световое оповещение аварийной остановки (15А);
  • P/SCK (CTR) – розетка по центру (15А);
  • CIGAR (FRT) – предохранитель прикуривателя Kia Sorento I (15А);
  • DRJOBD-II – ДХО, разъем для подключения диагностического оборудования;
  • WIPER (FRT) – дворники спереди, блочок обогревателя, релейная схема топливного фильтрующего элемента и системы подогрева лобового стекла (20А);
  • P/SCK (FRT.RR) – розетки спереди, сзади (30А);
  • WIPER (RR) – управляющий комплекс заднего дворника, омывающей системы;
  • ACC – релейная часть розетки и прикуривателя;
  • RELAY COIL – передняя оптика, система подогрева лобового стекла, реле вентилятора кондиционера и радиатора силового агрегата;
  • TCCS – управляющий программный комплекс раздаточной коробки (20А);
  • FOG (RR) – противотуманка сзади (15А);
  • O/S MIRROR – регулятор положения наружных зеркал;
  • ROOM LAMP – освещение багажного и салонного пространства Kia Sorento, в том числе с автоматическим включением в момент открытия дверей;
  • S/WARMER – подогрев кресел спереди (20А);
  • PREMIUM AUDIO – мультимедийный комплекс (30А);
  • STOP LAMP – стоповые огни (20А);
  • TURN LAMP – автоматическое включение подсветки, световое оповещение аварийной остановки, ETACS, DRL;
  • A/BAG – SRS;
  • METER – сенсорная панель кондиционера, огни заднего хода, ЕСАТ, кластер;
  • TRAILER – фишка для подключения прицепа (15А);
  • ENGINE – ЭБУ силового агрегата, регулятор раздаточной коробки, контроллер скорости.

В салонном блочке Kia Sorento I преобладают плавкие вставки с токовым номиналом в десять ампер. К ним относятся предохранители, где отсутствуют данные о номинальном токе.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Замена лампочек ближнего света

Чтобы самостоятельно заменить лампочки, нет необходимости снимать блок-фару. В фаре со стороны водителя произвести замену лампочек займет не более 10 минут. Для этого нужно:

  1. Отключить клемму минус от аккумуляторной батареи.
  2. Просунуть руку между аккумулятором и кузовом.
  3. Открутить заглушку по направлению против часовой стрелки.
  4. По извлечении заглушки Вы обнаружите желтые провода с черной клеммой. Эти провода надеты на лампочку.
  5. Демонтировать клемму. Лампочку ближнего света держит специальная металлическая защелка. Нажать на нее и отвести от лампы ближнего света.
  6. Заменить необходимые лампочки на новые, используя перчатки.

Со стороны пассажира для замены лампочки необходимо будет снять бочок охлаждающей жидкости. Данный бочок крепится на двух болтах на 10 мм. Открутив бочок, повторить пункты 1-6 с правой фарой.

https://youtube.com/watch?v=ZnsZFUESg3k

Предохранители Kia Sportage 3

Загорелась лампочка подушки безопасности и второе, машина почему то тупит. Нажимаешь полный газ,а она медленно разгоняется. Отпускаешь немного газ,она становится резвее. Свечи менял,провода,чистил форсунки.

Что может быть? Может сцепление? Напиши,если можешь на blagovest.

Добрый день, я как то Вам задавал вопрос по поводу добавления громкости в штатном усилителе, спасибо за совет-добавил самостоятельно. Устанавливается предохранитель в месте, где разрывается электрическая цепь, поэтому на деталь направленно действует высокий ток, что предотвращает прямое воздействие повышенного напряжения предохранители киа спортейдж 4 схема проводку.

Номинальный ток, с которым может справиться блок предохранителя — 10 Ампер. Многие некомпетентные автомобилисты считают, что можно обойтись без использования предохранителей, поскольку не отмечают в них особой потребности.

На самом деле это идеальное сочетание надежности и безопасности для узлов автомобиля, в частности, для проводки.

Если один защитный предохранители киа спортейдж 4 схема выходит из строя, то увеличивается общая нагрузка на электрические провода, подвергая их еще большей нагрузке.

Специалистами выделяется несколько основных ситуаций, когда схема выходит из строя, а именно перегорает и становится непригодной для использования. При любой из данных ситуаций нужно оперативно отправиться к специалистам на СТО, чтобы они провели диагностику и замену предохранителей:.

Разумеется, что есть определнные ситуации, когда выходят из строя предохранители. Как показывает практика, чаще всего ломается система в прикуривателе, поскольку чрезмерная нагрузка и регулярное подключение мощного устройства играют роль главной причины износа.

Условно предохранители можно поделить на внешние и внутренние, поэтому важно правильно установить место локализации поломки, чтобы экстренно предохранители киа спортейдж 4 схема устранить

В салоне и под капотом есть особые защитные приспособления для нормализации подачи тока. МБ моторного отсека.

Сигнализатор подушки безопасности. Замки дверей и выключатель замком зажигания.

Стеклоочиститель ветрового окна. Правая передняя розетка.

Предохранители Киа Спортейдж 2: где находятся блоки, схема, расшифровка

БУ замками дверей и выключателем замком зажигания, ВМС. Стеклоочиститель окна двери задка. Левая передняя розетка, задняя розетка, левый передний прикуриватель. ЭБУ кондиционера.

Проверка исправности функционирования подрулевых переключателей

Проверка исправности функционирования подрулевых переключателей Kia Sportage

Проверка исправности функционирования подрулевых переключателей

Конструкция сборки подрулевых переключателей и идентификационная карта контактных клемм ее разъема

При помощи омметра/лампы-пробника проверьте правильность распределения проводимости между контактами разъема сборки в различных положениях переключателей.

Переключатель выбора режима функционирования ходовых огней

Выбор режима функционирования ходовых огней осуществляется при помощи поворотной рукоятки, смонтированной на конце рычага левого подрулевого переключателя (см. Главу Органы управления и приемы эксплуатации) и имеющей три фиксированных положения: OFF (Выкл), TAIL (Габаритные огни) и HEAD (Фары). Удостоверьтесь в правильности распределения проводимости между клеммами №№ 15, 5 и 10 (модели с SRS)/А1, А2, В2, В3 и В5 (модели без SRS) контактного разъема сборки в каждом из рабочих положений переключателя (см. таблицы). Неисправную сборку замените.

Карта распределения проводимостей между клеммами переключателя выбора режима функционирования ходовых огней контактного разъема сборки подрулевых переключателей (модели с SRS)

Карта распределения проводимостей между клеммами переключателя выбора режима функционирования ходовых огней контактного разъема сборки подрулевых переключателей (модели без SRS)

Переключатель выбора режима функционирования фар

Выбор одного из трех режимов функционирования фар осуществляется при помощи рычага левого подрулевого переключателя (см. Главу Органы управления и приемы эксплуатации). Удостоверьтесь в правильности распределения проводимости между клеммами №№ 17, 16, 7 и 12 (модели с SRS)/А1, А2, В2, В3, В4 и В5 (модели без SRS) контактного разъема сборки в каждом из штатных рабочих положений переключателя: LOW BEAM (Ближний свет), HIGH BEAM (Дальний свет) и FLASH (Сигнализация дальним светом) (см. таблицы). Неисправную сборку замените.

Карта распределения проводимостей между клеммами переключателя выбора режима функционирования фар контактного разъема сборки подрулевых переключателей (модели с SRS)

Карта распределения проводимостей между клеммами переключателя выбора режима функционирования фар контактного разъема сборки подрулевых переключателей (модели без SRS)

Переключатель указателей поворотов

Управление функционированием указателей поворотов также осуществляется при помощи рычага левого подрулевого переключателя (см. Главу Органы управления и приемы эксплуатации). При помощи омметра удостоверьтесь в правильности распределения проводимости между клеммами №№ 2, 11 и 6 (модели с SRS)/D8, D4 и D7 (модели без SRS) контактного разъема сборки в каждом из штатных рабочих положений переключателя: LEFT TURN (Левый поворот), NEUTRAL (Нейтральное) и RIGHT TURN (Правый поворот) (см. таблицы). Неисправную сборку замените.

Карта распределения проводимостей между клеммами переключателя указателей поворотов контактного разъема сборки подрулевых переключателей (модели с SRS)

Карта распределения проводимостей между клеммами переключателя указателей поворотов контактного разъема сборки подрулевых переключателей (модели с SRS)

Переключатели управления функционированием очистителей/омывателей ветрового стекла

Управление функционированием передних стеклоочистителей и подачей на ветровое стекло омывающей жидкости осуществляется при помощи правого подрулевого переключателя (см. Главу Органы управления и приемы эксплуатации). При помощи омметра удостоверьтесь в правильности распределения проводимости между клеммами №№ 3, 13, 9, 18, 8 и 4 (модели с SRS)/С5, С6, С2, С4, С3 и С1 (модели без SRS) контактного разъема сборки в каждом из штатных рабочих положений переключателей (см. таблицы). Неисправную сборку замените.

Карта распределения проводимостей между клеммами переключателей управления функционированием очистителей/омывателей ветрового стекла указателей поворотов контактного разъема сборки подрулевых переключателей (модели с SRS)

Карта распределения проводимостей между клеммами переключателей управления функционированием очистителей/омывателей ветрового стекла указателей поворотов контактного разъема сборки подрулевых переключателей (модели с SRS)

скачать бесплатно

Название

Размер файла

Ссылка для скачивания

Kia Cee’d электрические схемы АБС — вход-выход разъема электронного блока управления PDF.pdf

Электрические схемы ABS Kia Cee’d (1) .gif

Электрические схемы ABS Kia Cee’d (2) .gif

Kia Cee’d, электрические схемы ABS (3).gif

Схема подключения магнитолы

Kia Ceed — New.jpg

Схема подключения магнитолы

Kia Carnival 2000 — 2001 Электрические схемы PDF.pdf

Электрическая схема

Kia Pride 91 PDF.pdf

Электрические схемы Kia Spectra Electrical +

Kia Picanto 2013 года.1.0 streo wiring diagram.jpg

Схема подключения

Kia Picanto — Система управления двигателем.jpg

Схема подключения

Kia Picanto — Lamps.jpg

Kia Rio 2013 D 1.1 — Предохранители и реле PDF.pdf

Kia Rio 2013 D 1.1 — Предохранители и реле.docx

Kia Rio 2013 SX Электросхемы — Аудиосистема 2.jpg

Kia Rio 2013 SX Электросхемы — Аудиосистема 3 (UVO audio) .jpg

Kia Rio 2013 SX Электросхемы — Аудиосистема 4.jpg

Kia Rio 2013 SX Электросхемы — Аудиосистема 5 (Platform Audio) .jpg

Kia Rio 2013 SX Электросхемы — Audio System.jpg

Kia Sedona — ETWIS, вход без ключа, задний фонарь и фонарь в багажном отделении (с I-1a по I-1c) .gif

Kia Sedona 2002-2006 — Подушка безопасности System.gif

Kia Sedona 2002-2006 — Схема электропроводки — Система и точки заземления (Раздел W, Раздел Y).gif

Kia Sedona 2002-2006 — Передний, задний обогреватель и система кондиционирования — Электросхема.gif

Kia Sedona 2002-2006 — Как использовать электрические схемы (схемы и схемы).gif

Kia Sedona 2002-2006 Электрические схемы — лампы освещения (I-2a, I-2b) .gif

Схема подключения

Kia Sedona 2002-2006 — Instrument Cluster.gif

Kia Sedona 2002-2006 Электрические схемы — система блокировки дверей с электроприводом.gif

Kia Sedona 2002-2006 Электрические схемы — Power Mirror System.gif

Kia Sedona 2002-2006 Электрические схемы — Сиденье с электроприводом и обогреватель сиденья.gif

Kia Sedona 2002-2006 Электрические схемы — система управления силовой передачей (PCM) .gif

Схема подключения

Kia Sedona 2002-2006 — электрические стеклоподъемники. Gif

Схема подключения

Kia Sedona 2002-2006 — короткий connector.gif

Kia Sedona 2002-2006 Электрические схемы — система запуска и зарядки.gif

Kia Sedona 2002-2006 Электрические схемы — система люка и потолочная консоль.gif

Kia Sedona 2002-2006 Электросхемы — задние фонари, габаритные огни, номерной фонарь, передние противотуманные фары.gif

Электрические схемы

Kia Sedona 2002-2006 — turn & hazards unit.gif

Kia Sedona 2002-2006 Электрические схемы — система стеклоочистителей и омывателей.gif

Kia Sedona 2002-2006 Электрические схемы — аудиосистема (J-1).gif

Kia Sedona 2002-2006 Электрические схемы — прикуриватель, розетка, часы (T-2) .gif

Kia Sedona 2002-2006 Электрические схемы — Общие разъемы (от X-1 до X-4).gif

Kia Sedona 2002-2006 Электрические схемы — Система охлаждения (B-2) .gif

Kia Sedona 2002-2006 Электрические схемы — круиз-контроль (Q) .gif

Kia Sedona 2002-2006 Электрические схемы — дневные ходовые огни (E-4) .gif

Kia Sedona 2002-2006 Электрические схемы — дефростер, устройство открывания топливной крышки (T-1) .gif

Kia Sedona 2002-2006 Электрические схемы — Диагностика и разъем OBD-II (U) .gif

Kia Sedona 2002-2006 Электрические схемы — блок предохранителей (моторное отделение) и распределительная коробка (JB-1, JB-2).gif

Kia Sedona 2002-2006 Электрические схемы — головной свет (автоматический свет) (E-2) .gif

Kia Sedona 2002-2006 Электрические схемы — головной свет (E-1) .gif

Kia Sedona 2002-2006 Электрические схемы — звуковой сигнал, стоп и резервный свет — (F-2, J-2) .gif

Схема подключения системы

Kia Sorento 2003.jpg

Kia Sorento LX 2003 Схема подключения системы — Магнитола.jpg

Электрические схемы

Kia Sportage 1998 года PDF.pdf

Kia Sportage 2001 — Схема подключения магнитолы стерео.jpg

Схема подключения

Kia Sportage 2002 — Window System.jpg

Kia Venga 2011 — Датчик положения коленчатого вала 2.gif

Kia Venga 2011 Электрические схемы — Датчик положения коленчатого вала 3.gif

Kia Venga 2011 Электрические схемы — Датчик положения коленчатого вала.gif

Kia Venga 2011 — Модуль управления двигателем PDF.pdf

Kia Venga 2011 — Подогрев Osygen Sensor.gif

Электрические схемы

Kia Venga 2011 — Датчик детонации. Gif

Kia Venga — Датчик температуры охлаждающей жидкости двигателя.gif

Электрическая схема системы Kia Venga

— Ограничитель — Разъем жгута проводов.gif

Руководства по ремонту и обслуживанию Kia Sorento (166 PDF-файлов

У нас 166 Kia Инструкции Sorento покрывая в общей сложности 17 лет производства. В таблице ниже вы можете увидеть 0 Руководства по ремонту Sorento, 0 Руководства пользователя Sorento и 19 разное Kia Sorento скачивает.

Наше самое популярное руководство — это Kia — Авто — kia-sorento-2012-manual-del-propietario-99373 , Это (как и все наши руководства) можно бесплатно загрузить в формате PDF.

Как скачать Kia Sorento Руководство по ремонту (на любой год)

Эти руководства по Sorento предоставлены нашими пользователями, поэтому мы не можем гарантировать полноту.Мы проверили годы, которые указаны в руководствах и у нас есть руководства по ремонту Kia Sorento на последующие годы; 2002, 2003, 2003, 2004, 2005, 2006, 2007, 2008, 2008, 2008, 2009, 2010, 2011, 2012, 2012, 2013, 2013, 2013, 2014, 2014, 2014, 2014, 2015, 2015, 2016, 2017, 2017, 2018 и 2019 гг.

Просмотрите 166 различных PDF-файлов, представленных ниже, например этот.Затем вам будут показаны первые 10 страниц этого конкретного документ, затем прокрутите вниз и нажмите ‘показать полный PDF’ . Затем вы можете нажать скачать у вас есть совершенно бесплатное руководство по автомобилю, навсегда!

Какие темы делает Киа Соренто Обложка руководства по обслуживанию / ремонту?

В общей сложности это более 124566 страниц контента, посвященных вашему Киа Соренто .Вот неполный список о том, что покрыто;

  • Kia Sorento руководство по ремонту придорожного ремонта
  • Kia Sorento руководство по еженедельным проверкам
  • Kia Sorento руководство по ремонту, охватывающее смазочные материалы, жидкости и давление в шинах
  • Kia Sorento служебные PDF-файлы по текущему ремонту и обслуживанию
  • Подробная информация Kia Sorento Двигатель и связанные с ним сервисные системы (для ремонта и капитального ремонта) (PDF)
  • Kia Sorento Данные трансмиссии Сервисное руководство PDF
  • Kia Sorento Тормоза и подвеска PDF
  • Kia Sorento Электрические схемы

Ищу бесплатно Kia Sorento Haynes / Инструкции по эксплуатации Kia Sorento Chilton?

Мы получаем много людей, которые приходят на сайт, чтобы получить бесплатную Kia Sorento Хейнс руководство.Вам нужно знать две вещи; во-первых, это незаконно , а во-вторых — есть гораздо лучшие способы обслуживания и понимания вашего Kia Sorento двигатель, чем руководство Хейнса. По сути, мы здесь для того, чтобы дать вам альтернатива Хейнсу и Чилтону, онлайн и совершенно бесплатно.

Проверка электрической цепи

Для проверки электрической цепи Киа Сид первого поколения используют следующие методы:

  • Поиск места короткого замыкания – выполняется при помощи мультиметра или индикаторной лампочки. Устройства устанавливаются не место изъятого предохранителя. При этом напряжение будет отсутствовать. Далее понадобится продернуть жгут с проводами. При наблюдении моргающей лампы или скачков напряжения, следует искать поврежденный проводник. Вероятней всего на нем нарушена изоляция, что приводит к замыканию на корпус автомобиля.
  • Проверка надежности контактного соединения с «массой» – при отключенной АКБ, индикаторная лампа устанавливается на заведомо хорошую «массу». При этом второй контакт лампы присоединяется к проверяемой электрической цепи. В случае загорания лампы проблем с контактом нет и наоборот.
  • Проверка целостности цепи – операции выполняются после обесточивания бортовой сети Kia Ceed I. Далее используется индикаторная лампочка с посторонним источником питания. Для проверки отдельного проводника понадобится подсоединить концы лампы в начале и конце провода. Отсутствие свечения лампы свидетельствует об обрыве. Таким же образом проверяется включенное положение выключателя, но концы лампы устанавливаются на соответствующие контакты.

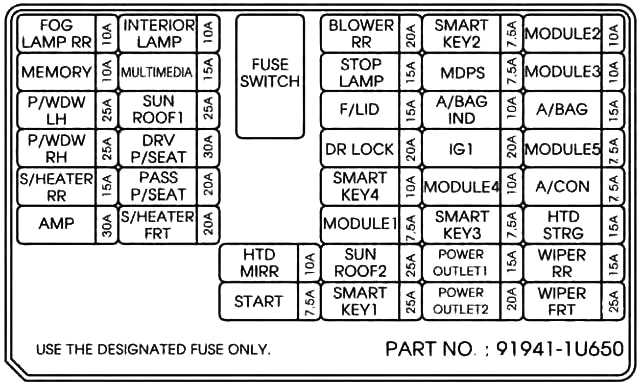

Passenger compartment

Located under the dashboard on the driver’s side behind the protective cover.

Type 1

Photo for example

Diagram

Assignment

MODULE 2 10A Adapter block headlight correction systems, headlight (left / right side), alternator, active hood lift ECU, off brake light, headlight range control drive (left / right side), off. headlight range control, electro chrome mirror. rear type (ECM), sensor. sist. pom. at the park. per. stroke (left / right side), sensor. sist. pom. at the park. per. running (left / right side) (center), lane departure warning module, auto. headlight tilt correction, instrument cluster, audiovisual. Goal. device with navigation, diesel engine: fuel filter water sensor, diesel unit (relay 1), glow plug relay unit
MODULE 1 7.5A Sport mode switch (gearshift lock solenoid), key lock solenoid
A/BAG IND 10A Instrument Cluster (IND.), Digital Clock
A/BAG 15A SRS control module, PODS module
START 7.5A E / R Fuse & Relay Box (Relay – Start, Aux Start, Burglar Alarm), PDM
WIPER RR 15A ICM Relay Box (Rear Wiper Relay), Rear Wiper Motor, Multifunction Switch (Wiper)
WIPER FRT 25A Fuse and relay box E / R (wiper relay (low)), front wiper motor, multifunction switch (wiper)
MODULE 3 10A Instrument cluster (clamped), A / C ECU, 4WD ECU, off ESC off DBC, pressure control module in tires, steering wheel angle sensor, ECU intel. sist. pom. when parking, main mirror. electric / glass, switch. electric / glass windows. doors pass., ECU teleinf. systems MOZEN (MTS), radar sist. detection of objects outside the zone of visibility of waters. (left / right side), rear dutch. help with the park. (left / right side), rear dutch. help with the park. (left / right side) (center), CCS ECU (climate control for seats) water / pass., seat heating module water / pass.
A / CON 7.5A Front A / C Control Module, Incar Active Sensor, Ionizer, ICM Relay Box (Rear A / C Relay) E / R Fuse and Relay Box (Blower Relay)
AMP 30A Amplifier
P/OUTLET 1 15A Main console tunnel power supply (socket, cigarette lighter )
P/OUTLET 2 20A Cigarette Lighter Socket
BLOWER RR 20A Rear air conditioner fan relay
P / WDW LH 25A Relay electric driver’s lift glass, main switch lift glass, left rear lift glass switch, driver safety lift glass module
P/WDW RH 25A Relay right passenger lift glass, main switch lift glass Switch passenger lift glass, rear switch lift glass
DR LOCK 20A Door Lock / Unlock Relay, ICM Relay Box (Unlock Relay), Driver / Passenger Door Lock Actuator, Rear Door Lock Actuator L / R
SMART KEY 4 10A Start-stop button, electronic key ECU
S/HTR FRT 20A ECU CCS (climate control of seats) water / pass., Seat heating module water / pass.
P/SEAT DRV 30A Driver’s seat switch, driver’s lumbar support switch
P/SEAT PASS 20A Passenger Seat Switch
HTD STRG 15A Steering wheel heating
F/LID 15A Off fuel filler caps
MODULE 4 10A Audio system, audiovis. Goal. device with nav., ECU teleinf. MOZEN systems (MTS), amplifier, clock, switch. outside mirror with electric drive, main switch. electric / glass, switch. electric / glass windows. doors pass.
HTD MIRR 10A Outside power mirror driver / passenger (heated), front air conditioning control module
SMART KEY_1 25A Control unit el. keys
SMART KEY_2 7.5A Control unit el. keys
SMART KEY_3 7.5A Control unit el. keys
S/HEATER RR 15A ICM relay box (rear left / right seat heater relay)
INTERIOR LAMP 10A Luggage compartment lamp, sun lamp visor (left / right. Art.), ceiling console light, interior light, rear. lamp individual backlight (left / right. Art.), illuminated. lock lock and a door opening sensor, a lamp st. threshold from side. water / pass., lamp door water / pass
MEDIA AUDIO 15A Audio, A / V, MTS
MEMORY 10A Tire Pressure Monitor Module, Tilt Control Unit, Ultrasonic Sensor, Instrument Cluster (B +), Diagnostic Connector, Clock, A / C ECU, Off front CCS (climate control for seats) (left / right side), off left seat heater (left / right side), siren ECU, IMS water module, main switch. electric / glass, switch. electric / glass windows. doors pass., switch. Power Outside Mirror, ICM Relay Box (Folding / Unfolding Mirror Relay)

Блок в салоне

Находится под панелью со стороны водителя за защитной крышкой.

Вариант 1

Фото — пример

p, blockquote 10,0,0,0,0 —>

MODULE 2 10А Блок адапт. системы коррекции фар, фара (лев/ прав. стор.), генератор, ЭБУ активного подъемника капота, выкл. стоп-сигнала, привод корректора фар (лев/ прав. стор.), выкл. корректора фар, электро хромное зерк. задн. вида(ЭБУД), датч. сист. пом. при парк. пер. ходом (лев/ прав. стор.), датч. сист. пом. при парк. пер. ходом (лев/прав. стор.) (центр.), модуль предупреждения о выезде за пределы полосы движения, блок авт. коррекции угла наклона фар, комбинация приборов, аудиовиз. гол. устр. с навиг., дизельн. двиг.: датчик воды в топливном фильтре, дизельный блок (реле 1), блок реле свечей накаливания
MODULE 1 7,5А Переключатель спортивного режима (электромагнит блокировки переключения передач), электромагнит блокировки ключа
A/BAG IND 10А Комбинация приборов (IND.), Цифровые часы
A/BAG 15А Модуль управления SRS, модуль PODS
START 7,5А Блок предохранителей и реле E / R (реле — запуск, вспомогательный запуск, охранная сигнализация), PDM
WIPER RR 15А Блок реле ICM (реле заднего стеклоочистителя), электродвигатель заднего стеклоочистителя, многофункциональный переключатель (стеклоочиститель)
WIPER FRT 25А Блок предохранителей и реле E / R (реле стеклоочистителя (низкого уровня)), электродвигатель переднего стеклоочистителя, многофункциональный переключатель (стеклоочистителя)
MODULE 3 10А Комбинация приборов (заж.), ЭБУ кондиционера, ЭБУ 4WD, выкл. ESC, выкл. DBC, модуль контроля давл. в шинах, датчик угла поворота рулевого колеса, ЭБУ интел. сист. пом. при парковке, главный зерекл. эл/стеклопод., перекл. эл/стеклопод. двери пасс., ЭБУ телеинф. системы MOZEN (MTS), радар сист. обнаружения объектов вне зоны видимости вод. (лев/прав. стор.), задн. датч. помощи при парк. (лев/прав. стор.), задн. датч. помощи при парк. (лев/прав. стор.) (центр.), ЭБУ CCS (климат-контроль сидений) вод./пасс., модуль обогрева сиденья вод/пасс.
A/CON 7,5А Модуль управления передним кондиционером, активный датчик Incar, ионизатор, блок реле ICM (заднее реле кондиционера) Блок предохранителей и реле E / R (реле вентилятора)
AMP 30А Усилитель
P/OUTLET 1 15А Питание туннеля главной консоли (розетка, прикуриватель)
P/OUTLET 2 20А Прикуриватель, Розетка
BLOWER RR 20А Ззаднее реле вентилятора кондиционера
P/WDW LH 25А Реле электро стекло подъемника водителя, главный выключатель стекло подъемника, переключатель левого заднего стекло подъемника, модуль стекло подъемника безопасности водителя
P/WDW RH 25А Реле стекло подъемника правого пассажира, главный выключатель стекло подъемника Выключатель стекло подъемника пассажира, задний выключатель стекло подъемника
DR LOCK 20А Реле блокировки / разблокировки двери, блок реле ICM (реле разблокировки), привод замка двери водителя / пассажира, привод замка задней двери лево / право
SMART KEY 4 10А Кнопка пуска-останова, ЭБУ электронного ключа
S/HTR FRT 20А ЭБУ системы CCS(климат-контроль сидений) вод/пасс., модуль обогрева сиденья вод/пасс.
P/SEAT DRV 30А Переключатель сиденья водителя, переключатель поддержки поясничного отдела водителя
P/SEAT PASS 20А Переключатель сиденья пассажира
HTD STRG 15А Обогрев рулевого колеса
F/LID 15А Выкл. крышки люка топливо заливной горловины
MODULE 4 10А Аудиосистема, аудиовиз. гол. устр. с нав., ЭБУ телеинф. системы MOZEN (MTS), усилитель, часы, перекл. наружного зеркала с электроприводом, главный перекл. эл/ стеклопод., перекл. эл/ стеклопод. двери пасс.
HTD MIRR 10А Наружное зеркало питания водителя / пассажира (подогрев), передний модуль управления кондиционером
SMART KEY_1 25А Блок управления эл. ключами
SMART KEY_2 7,5А Блок управления эл. ключами
SMART KEY_3 7,5А Блок управления эл. ключами
S/HEATER RR 15А блок реле ICM (реле обогревателя заднего левого/ правого сиденья)
INTERIOR LAMP 10А Плафон багажника, лампа в солнцезащ. козырьке (лев/прав. ст.), плафон потолочной консоли, плафон освещения салона, задн. лампа индив. подсв. (лев/прав. ст.), подсв. замка заж. и датчик открытия двери, лампа осв. порога со стор. вод/пасс., лампа двери вод/пасс
AUDIO MEDIA 15А Аудио, A / V, МТС
MEMORY 10А Модуль контроля давления в шинах, блок управления наклоном, ультразвуковой датчик, комбинация приборов (B+), диагностический разъем, часы, ЭБУ кондиционера, выкл. передней системы CCS (климат-контроль сидений) (лев/прав. стор.), выкл. обогревателя левого сиденья (лев/прав. стор.), ЭБУ сирены, модуль IMS вод., главный перекл. эл/стеклопод., перекл. эл/ стеклопод. двери пасс., перекл. наружного зеркала с электроприводом, Блок реле ICM (реле складывания/ раскладывания зеркал)

Заключение

Схема предохранителей Киа Соренто 1 поколения состоит из двух блоков – в салонном и подкапотном пространстве. На дизельных модификациях дополнительно используется третий блочок, который смонтирован в моторном отсеке.

Предохранители обеспечивают защиту электрической системы автомобиля от перегрузок. В этом автомобиле установлено 2 (или 3) панели с предохранителями, одна из которых находится в нижней части панели со стороны водителя, а остальные — в моторном отсеке, рядом с аккумулятором.

Замена предохранителя установленного на внутренней панели Киа Соренто Прайм.

3. Извлеките предположительно неисправный предохранитель. Для этого воспользуйтесь специальным приспособлением, которое находится в основном блоке предохранителе в моторном отсеке.

4. Проверьте извлеченный предохранитель и замените его в случае неисправности.

5. Установите новый предохранитель с таким же номиналом и убедитесь в том, что он плотно сел в зажимы.

Блок предохранителей со стороны водителя

Расшифровка предохранителей в салоне (панель предохранителей сбоку от водителя) Киа Соренто Прайм:

Замена предохранителя, установленного на панели в отсеке двигателя Киа Соренто Прайм.

1. Выключите замок зажигания и все остальные переключатели.

2. Снимите крышку панели предохранителей, нажав на защелку и потянув крышку вверх. Если не работает пластинчатый плавкий предохранитель, извлеките его с помощью специальных клещей, предназначенных для замены предохранителей, расположенных в блоке предохранителей моторного отделения. После извлечения установите запасной предохранитель аналогичного номинала. 3. Проверьте извлеченный предохранитель и замените его в случае неисправности. Для того чтобы из‐ влечь или вставить предохранитель, расположенный на панели предохранителей моторного отделения, воспользуйтесь специальными щипцами. 4. Установите новый предохранитель с таким же номиналом и убедитесь в том, что он плотно сел в зажимы.

Панель плавких предохранителей в отсеке двигателя Киа Прайм

Расшифровка предохранителей моторного отсека Киа Соренто Прайм:

Расшифровка реле Киа Соренто Прайм:

Замена предохранителей в моторном отсеке для дизельного двигателя Киа Соренто Прайм.

Рассмотрены автомобили с бензиновым и дизельным двигателями 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 года выпуска.

Внимание! Расположение, номинал, а также обозначение предохранителей и реле может отличаться от вашего, в зависимости от года выпуска и модели двигателя. Расположение монтажного блока под капотом

Расположение монтажного блока под капотом.

Слева двигатель D4CB, справа G4GS,G6CU

Дополнитльный блок в моторном отсеке с дизельным двигательем.

Назначение предохранителей и реле моторного отсека (дизель, бензин)

Реле топливного насоса

Дальний свет фар

Ближний свет фар

Топливный обогреватель кабины

Блок управления двигателя

Задний сенсор 02

Передний сенсор 02

Главное реле, альтернатор

Стеклоподъемники левые (LH)

Стеклоподъемники правые (RH)

Реле разморажитепя / обогревателя

Реле стартера, Ключ зажигания

Устройство управления ABS

Реле переднего вентилятора отопителя

Реле передней противотуманной фары

Обогреватель воды 1

Обогреватель воды 2

Обогреватель воды 3

Система подогрева топливного фильтра

Блок регулирования двигателя, соленоидный клапан EGR (при наличии), запальное реле*, реле обогревателя воды*

предохранитель ROOM 10А, предохранитель TCCS 20А, предохранитель STOP 15А, штепсельная розетка

Задний противотуманные фонарь. Регулировка Сиденья Водителя с Помощью Электропривода, Обогрев переднего сидения

W/SHD 15А, D/Lock. Hazard 15А, S/Roof 20A, OBD-II 10А, предохранитель водительского сидения

Реле кондиционера воздуха, реле вентилятора охлаждения (HI).

ETACS, кластер, блок управления ЕСАТ, блок кондиционера воздуха, многоцелевой измеритель

предохранитель 10А блока памяти, блок управления задним стеклоочистителем, звуковоспроизводящая аппаратура

Реле противотуманной фары, подсветка опознавательного номера.комбинированный фонарь заднего хода, габаритное освещение

блок DRL, переключатель коробки зажигания, передняя сигаретная зажигалка, аварийный переключатель, часы, кластер, многоцелевой измеритель, переключатель электроуправления окнами, переключатель заднего обогревателя, переключатель заднего стеклоочистителя и стеклоомывателя, звуковоспроизводящая аппаратура

Монтажный блок реле и предохранителей в салоне Kia Sorento.

  • Датчик дождя ниссан кашкай как включить



  • Как включить магнитолу на мазда 6



  • Флешка зависает в магнитоле



  • Как завести ларгус без ключа зажигания



  • Катушка зажигания гранта 8 клапанная порядок подключения
Понравилась статья? Поделиться с друзьями:
ЕвроКузов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
