Блок предохранителей №1 в Рио 2
Блок предохранителей №1 расположен в салоне автомобиля слева от рулевой колонки под блоком управления противотуманными фарами. Кроме того, для доступа к блоку нужно нажать клавишу (как показано на фото) и потянуть на себя декоративную крышку.
Назначение предохранителей блока №1 в КИА Рио 2
№ | Сила тока, А | Цвет пр-ля | Наименование потребителя |
---|---|---|---|
1 | 15 | Синий | Стеклоочиститель пятой двери (хетчбэк) |
2 | 10 | Красный | Лампы левой фары |
3 | 25 | Серый | Стеклоочиститель лобового окна |
4 | 10 | Красный | Вентилятор |
5 | 10 | Красный | Лампы правой фары |
6 | 20 | Салатовый | Люк в крыше |
7 | 15 | Синий | Стоп-сигналы |
8 | 20 | Салатовый | Центральный выключатель замков дверей |
9 | 15 | Синий | Катушка зажигания |
10 | 10 | Красный | Антиблокировочная система тормозов |
11 | 10 | Красный | Фонарь света заднего хода |
12 | – | – | Резерв |
13 | 25 | Серый | Прикуриватель |
14 | 10 | Красный | Привод складывания наружных зеркал заднего вида |
15 | 20 | Салатовый | Обогрев сидений |
16 | 25 | Серый | Усилитель |
17 | 10 | Красный | Противотуманные фары |
18 | 10 | Красный | Дневные ходовые огни |
19 | 10 | Красный | Система управления двигателем |
20 | 10 | Красный | Панель приборов |
21 | 25 | Серый | Блокировка электрических стеклоподъемников (правая сторона) |
22 | 10 | Красный | Аудиосистема, маршрутный компьютер |
23 | 10 | Красный | Задний противотуманный фонарь |
24 | 10 | Красный | Выключатель (замок) зажигания |
25 | 30 | Темно-зеленый | Обогрев заднего стекла |
26 | 15 | Синий | Подушка безопасности |
27 | 10 | Красный | Блок управления автоматической коробкой передач |
28 | 10 | Красный | Датчики |
29 | – | – | Резерв |
30 | 10 | Красный | Блок управления кондиционером, часы, плафон внутреннего освещения ETACS |
31 | 15 | Синий | Аудиосистема |
32 | 25 | Серый | Блокировка электрических стеклоподъемников (левая сторона) |
33 | 10 | Красный | Система обогрева наружних зеркал заднего вида |
34 | 10 | Красный | Левый задний габаритный фонарь |
35 | 10 | Красный | Правый задний габаритный фонарь |
36 | 10 | Красный | Аварийная сигнализация |
37 | 10 | Красный | Фонари указателей поворота |
38 | 10 | Красный | Контрольная лампа подушки безопасности |
39 | 10 | Красный | Предохранитель реле стартера |
Назначения предохранителей в блоке №1 КИА Рио 2переходник “MEMORE”
Блок в салоне Kia Rio 2
Находится под панелью со стороны водителя, за защитной крышкой, там же и находится диагностический разъём.
Схема
Фото схема
Описание предохранителей
1 | 15А RR WIPER Стекло очиститель двери задка |
2 | 10А H/LP Лампы левой фары |
3 | 25А FR WIPER Стекло очиститель ветрового окна |
4 | 10А BLOWER Вентилятор |
5 | 10А H/LP (RH) Лампы правой фары |
6 | 20А S/ROOF Люк в крыше |
7 | 15А STOP LP Стоп- сигналы |
8 | 20А C/DR LOCK Центральный выключатель замков дверей |
9 | 15А IGN COIL Катушка зажигания |
10 | 10А ABS Анти блокировочная система тормозов |
11 | 10А B/UPLP Фонарь света заднего хода |
12 | BMS — Резерв |
13 | 25А C/LIGHTER Прикуриватель |
14 | 10А FOLD’G Привод складывания наружных зеркал заднего вида |
15 | 20А HTR SEAT Обогрев сидений |
16 | 25А AMP Усилитель |
17 | 10А FR FOG LP Противотуманные фары |
18 | 10А DRL Фары для дневной езды |
19 | 10А ECU Система управления двигателем |
20 | 10А CLUSTER Панель приборов |
21 | 25А P/WDW RH Блокировка электрических стекло подъемников (правая сторона) |
22 | 10А AUDIO Аудиосистема, маршрутный компьютер |
23 | 10А RR FOG LP Задний противотуманный фонарь |
24 | 10А IGN Выключатель (замок зажигания) |
25 | 30А HTD GLASS Обогрев заднего стекла |
26 | 15А A/BAG Подушка безопасности |
27 | 10А TCU Блок управления автоматической коробкой передач |
28 | 10А SNSR Датчики |
29 | SPARE — Резерв |
30 | 10А MULT B/UP Блок управления кондиционером, часы, плафон внутреннего освещения ETACS |
31 | 15А AUDIO Аудиосистема |
32 | 25А P/WDW LH Блокировка электрических стеклоподъемников (левая сторона) |
33 | 10А HTD MIRR Система обогрева наружных зеркал заднего вида |
34 | 10А TAIL LP(LH) Левый задний габаритный огонь |
35 | 10А TAIL LP(RH) Правый задний габаритный огонь |
36 | 10А HAZARD Аварийная сигнализация |
37 | 10А T/SIG LP Фонари указателей поворота |
38 | 10А A/BAG IND Контрольная лампа подушки безопасности |
39 | 10А START Красный Реле стартера |
С обратной стороны блока расположены некоторые элементы реле: аварийной сигнализации и указателей поворота, реле звукового сигнала и т. д.
В седанах отдельное реле стоп сигналов стоит в задней части, рядом с блоком управления задними сигналами
Предохранители Kia Rio II
Предохранитель предназначен для защиты электропотребителей от тока короткого замыкания и представляет собой тонкую проволоку, перегорающую и размыкающую цепь при повышении тока выше определенных значений. Эта статья расскажет о том, где в Kia Rio II (2005, 2006, 2007, 2008, 2009, 2010, 2011 года выпуска) установлены предохранители, какие цепи они защищают и как снять монтажные блоки с предохранителями и реле.
Блоки с предохранителями и реле в моторном отсеке
Под капотом Kia Rio может быть установлено 1 или 2 монтажных блока с предохранителями. Это зависит от типа установленного двигателя. В моделях с бензиновым мотором устанавливается 1 (основной) блок предохранителей, а с дизельным — 2 (основной и дополнительный). Это связано с различиями в конструкции агрегатов и необходимости подключения дополнительных потребителей.
Главный блок с реле и предохранителями
Он одинаков для машин с бензиновым и дизельным мотором. Закреплен у левого крыла, между фарой и стаканом амортизационной стойки, и закрыт крышкой из пластика.
Предохранители:
№ предохранителя | Максимальный ток, А | Сокращенное название | Защищаемые цепи |
---|---|---|---|
1 | 80 | MDPS | Электроусилитель руля |
2 | 150 | MIN | Генератор |
3 | 10 | ECUB | БУ двигателем |
4 | 10 | ECUD | БУ двигателем |
5 | 10 | HORN | Звуковой сигнал |
6 | 30 | IGN1 | Замок зажигания |
7 | 40 | IGN2 | Стартер, замок зажигания |
8 | 30 | BATT2 | Генератор, аккумуляторная батарея |
9 | 50 | BATT1 | Генератор, аккумуляторная батарея |
10 | 30 | ECUA | БУ двигателем |
11 | 30 | RAD | Электровентилятор радиатора |
12 | 30 | COND | Электровентилятор конденсатора |
13 | 40 | ABS1 | Система курсовой устойчивости ESP, антиблокировочная система тормозов |
14 | 40 | ABS2 | Система курсовой устойчивости ESP, антиблокировочная система тормозов |
15 | 30 | P/WDW | Электро-стеклоподъемники |
16 | 40 | BLOWER | Реле электровентилятора радиатора |
17 | 10 | A/CON 1 | Кондиционер |
18 | 10 | A/CON 2 | Кондиционер |
19 | 20 | ECUC | БУ двигателем |
20 | 15 | INJ | Топливные форсунки, система кондиционрования |
21 | 10 | SNSR | Датчики |
Реле:
№ предохранителя | Сокращенное название | Защищаемые цепи |
---|---|---|
R1 | COND FAN 2 | Электровентилятор конденсатора (малая скорость вращения) |
R2 | RADFAN | Электровентилятор радиатора |
R3 | FUEL PUMP | Топливный насос |
R4 | MAIN | Главное реле |
R5 | HORN | Звуковой сигнал |
R6 | FUEL HTR | Нагреватель топливного фильтра (только для дизелей) |
R7 | BLOWER | Электродвигатель вентилятора отопителя |
R8 | START | Стартер |
R9 | COND FAN 1 | Электровентилятор конденсатора (высокая скорость вращения) |
R10 | A/CON | Кондиционер |
Дополнительные предохранители в моторном отсеке (Дизельный ДВС)
В нем размещены 5 предохранителей, и они защищают цепи:
- PTC HTR 1 (50А) — обогревателя РТС № 1;
- GLOW PLUG (80А) — свечей накаливания;
- PTC HTR 2 (50А) — обогревателя РТС № 2;
- FFHS (30А) — подогрева топливного фильтра;
- PTC HTR 3 (50А) — обогревателя РТС № 3.
Блок с предохранителями в салоне
Салонный монтажный блок с предохранителями расположен выше и правее лапки открытия капота. Он содержит 39 задействованных предохранителей, 5 запасных и 1 реле. Расшифровка их назначения приведена в таблице.
Номер | Максимальный ток, А | Наименование | Назначение |
---|---|---|---|
1 | 15 | RR WIPER | Стеклоочиститель двери задка |
2 | 10 | H/LP (LH) | Лампы левой фары |
3 | 25 | FR WIPER | Стеклоочиститель лобового стекла |
4 | 10 | BLOWER | Вентилятор отопителя |
5 | 10 | НLP(RH) | Лампы правой фары |
6 | 20 | S/ROOF | Электропривод люка |
7 | 15 | STOP LP | Стоп-сигналы |
8 | 20 | C/DR LOCK | Центральный выключатель замков дверей |
9 | 15 | IGN COIL | Катушка зажигания |
10 | 10 | ABS | ABS |
11 | 10) | B/UPLP | Фонари заднего хода |
12 | – | ВMS | Резерв |
13 | 25 | C/UGHTER | Прикуриватель |
14 | 10 | FOLD’G | Привод складывания зеркал заднего вида |
15 | 20 | HTR SEAT | Подогрев сидений |
16 | 25 | AMP | Усилитель |
17 | 10 | FR FOG LP | Противотуманные фары |
18 | 10 | DRL | Дневные ходовые огни |
19 | 10 | ECU | ЭБУД |
20 | 10 | CLUSTER | Панель приборов |
21 | 25 | P/WDW RH | Блокировка стеклоподъемников (правая сторона) |
22 | 10 | AUDIO | Мультимедийная система |
23 | 10 | RR FOG LP | Задние противотуманные фонари |
24 | 10 | IGN | Замок зажигания |
25 | 30 | HTD GLASS | Обогрев заднего стекла |
26 | 15 | A/BAG | Подушка безопасности |
27 | 10 | TCU | БУ АКПП |
28 | 10 | SNSR | Датчики подсистем двигателя |
29 | – | SPARE | Резерв |
30 | 10 | MULT B/UP | БУ кондиционером, часы, плафон внутреннего освещения |
31 | 15 | AUDIO | Аудиосистема |
32 | 25 | P/WDW LH | Блокировка стеклоподъемников (левая сторона) |
33 | 10 | HTD MIRR | Система обогрева зеркал заднего вида |
34 | 10 | TAIL LP(LH) | Левый задний габаритный огонь |
35 | 10 | TAIL LP(RH) | Правый задний габаритный огонь |
36 | 10 | HAZARD | Аварийная сигнализация |
37 | 10 | T/SIG LP | Фонари указателей поворота |
38 | 10 | A/BAG IND | Контрольная лампа подушки безопасности |
39 | 10 | START | Реле стартера |
Предохранители № 30 и 31 объединены переходником Memory. Если его вытащить, то разорвутся цепи аудиосистемы, часов, внутреннего освещения и блока кондиционера. Это предотвратит разрядку батареи во время продолжительной стоянки (больше 1 месяца).
Блок предохраниетелей под капотом автомобиля
В моторном отсеке (под капотом) может быть два блока с предохранителями и реле.
Основной блок
Основной блок моторного отсека расположен с левой стороны автомобиля (если лицом к машине смотреть на капот, то вправо).

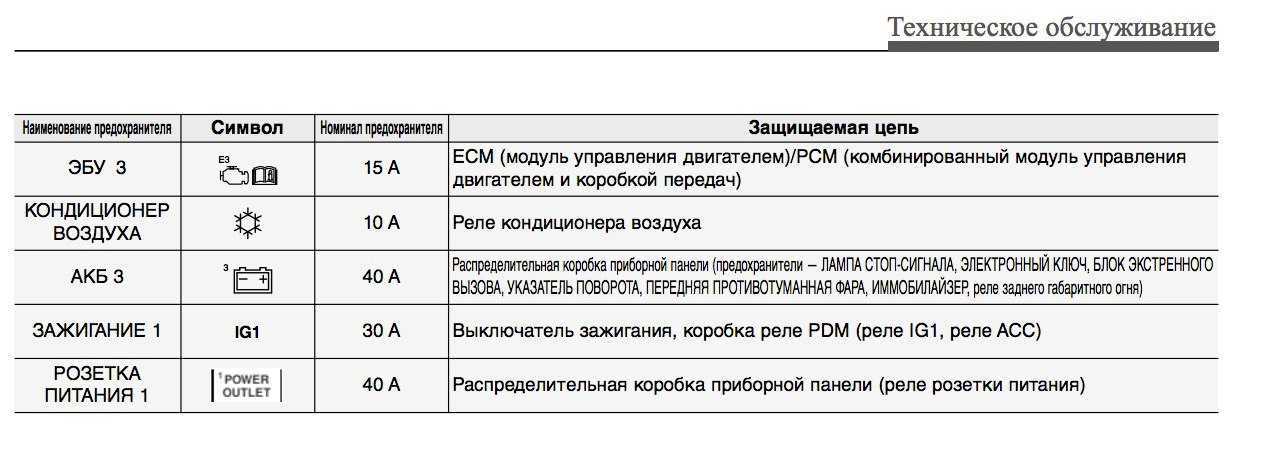

Схема предохранителей в главном блоке моторного отсека
нет на диаграмме | Название предохранителя | Предохранитель | Защищенная цепь |
---|---|---|---|
1 | МДПС 1 | 80 А | Электроусилитель руля (MDPS) |
2 | Генератор (ALT) | Двигатель 1,4 л: 125 А Двигатель 1,6 л: 150 А | Предохранители — аккумулятор 1, аккумулятор 2, зажигание 2, нагреватель топливного фильтра, вентилятор охлаждения, ECU1, TCU2, ближний свет, топливный насос, звуковой сигнал, ECU3, кондиционер, аккумулятор3, зажигание1, розетка1 |
3 | Обогрев заднего стекла | 40 А | Распределительная коробка панели приборов (реле обогрева заднего стекла) |
4 | АБС 1 (АБС) | 40 А | Модуль электронного контроля устойчивости (ESC) |
5 | АБС 2 (АБС) | 40 А | Модуль электронного контроля устойчивости (ESC) |
6 | Поклонник | 40 А | Реле вентилятора кондиционера |
7 | Дворники | 10 А | Электродвигатель переднего стеклоочистителя, многофункциональный переключатель, реле стеклоочистителя |
восемь | ЭБУ 2 (E2) | 10 А | Соединительный разъем |
девять | Ближний свет правой фары (RH) | 10 А | Ближний свет, правая фара |
10 | Левая фара ближнего света (LH) | 10 А | Ближний свет, левая фара |
одиннадцать | Правая фара дальнего света (RH) | 10 А | Дальний свет, правая фара |
12 | Левая фара дальнего света (LH) | 10 А | Дальний свет, левая фара |
13 | Катушка зажигания (КАТУШКА ЗАЖИГАНИЯ) | 20 А | Катушки зажигания №1-4, конденсатор |
14 | Инжектор (INJECTOR) | 15 А | ECM (модуль управления двигателем) / PCM (комбинированный модуль управления двигателем и трансмиссией), ЭБУ электронного ключа, форсунки №1-4 |
15 | Фары заднего хода (лампа B / UP) | 10 А | Переключатель фонарей заднего хода |
16 | Батарея 1 | 40 А | Распределительная коробка комбинации приборов (предохранители — задний противотуманный свет, дневные ходовые огни, фары, аудиосистема, замок двери, датчик положения педали тормоза) |
17 | Аккумулятор 2 | 50 А | Распределительная коробка панели приборов (предохранители — электрические стеклоподъемники, левая противомоскатная дверь, обогрев заднего сиденья, реле электрического стеклоподъемника) |
18 | Зажигание 2 (IG2) | 40 А | Замок зажигания, соединительный блок PDM (реле IG2), реле стартера |
19 | Вентилятор | 40 А | Реле вентилятора охлаждения №2, реле вентилятора охлаждения №1 |
ветры | ЭБУ 1 (E1) | 30 А | Главное реле |
21 год | MA 2 (T2) | 20 А | PCM (комбинированный модуль управления двигателем и трансмиссией) |
22 | Левый ближний свет | 20 А | Реле ближнего и дальнего света фар |
23 | Топливный насос (FUEL PUMP) | 15 А | Реле топливного насоса |
24 | Звуковой сигнал | 10 А | Реле звукового сигнала |
25 | ЭБУ 3 (E3) | 15 А | ECM (модуль управления двигателем) / PCM (комбинированный модуль управления двигателем и коробкой передач) |
26 | Кондиционер (A / C) | 10 А | Реле кондиционера |
27 | Аккумулятор 3 | 40 А | Распределительная коробка панели приборов (предохранители — стоп-сигнал, электронный ключ, будка экстренного вызова, указатель поворота, противотуманная фара, иммобилайзер, реле задних фонарей) |
28 год | Зажигание 1 (IG1) | 30 А | Замок зажигания, блок реле PDM (реле IG1, реле ACC) |
29 | Розетка 1 | 40 А | Распределительная коробка панели приборов (реле розетки) |
тридцать | Телематика | 10 А | Устройство мониторинга |
Обозначение реле
Схема реле в моторном отсеке
нет на диаграмме | Название реле | Вид |
---|---|---|
1 | Главное реле | МИНИ |
2 | Реле стартера | МИКРО |
3 | Реле топливного насоса | МИКРО |
4 | Реле нет. 2 дворника | МИКРО |
5 | Реле дальнего света | МИКРО |
6 | Реле вентилятора охлаждения №2 | МИКРО |
7 | Реле кондиционера | МИКРО |
восемь | Реле вентилятора кондиционера | МИКРО |
девять | Реле вентилятора охлаждения №1 | МИКРО |
10 | Реле нет. 1 дворник | МИКРО |
одиннадцать | Реле фар | МИКРО |
12 | Реле звукового сигнала | МИКРО |
Дополнительный блок
Вот реле и предохранители, отвечающие за подогрев (особенно обогреватель лобового стекла)
При проверке блока предохранителей также см. Схему, расположенную под крышкой блока предохранителей.
После проверки предохранителей под капотом (в моторном отсеке) убедитесь, что крышка агрегата закрыта до щелчка, иначе может произойти повреждение электрической системы из-за попадания воды в агрегат.
Какие предохранители на Kia Rio
На вопрос, какие предохранители используются на Kia Rio и X (X-line) 4 поколения, мы отвечаем:
В автомобиле используются предохранители трех типов:
- Тип ножа (для малых токов);
- Картридж;
- Мультиплавы (на большие токи).
- Свежие записи
- Опасность дремоты за рулем
- ОСАГО. Полезная информация для новичков
- Для чего нужна компьютерная диагностика авто?
- Выбор аудиосистемы для автомобиля
- Транспортное средство с высокой проходимостью
- Правообладателям
- Политика конфиденциальности
Авто пробег 2023 Информация, опубликованная на сайте, носит исключительно ознакомительный характер
Замена предохранителей
Последовательность действий при замене предохраняющих элементов на панели приборов автомобиля Kia rio 2012, 2013:
- Поворачиваем ключ зажигания и выключаем электрооборудование.
- Открываем крышку блока предохранителей.
- Вытаскиваем элемент, который подозревается в неисправности. Для этого применяем специальный съемник, который можно найти на блоке предохранителей в моторном отсеке.
- Проверяем предохраняющие устройства, и если факт перегорания подтвердится, вставляем на его место новый. Они для автомобилей Kia rio 2012, 2013 должны быть только соответствующего номинала, к тому же закреплены надежно.
Автомобили Kia rio модельного ряда 2012, 2013 оснащены предохранителями с памятью.
Перед тем, как оставить автомобиль припаркованным надолго нужно, после остановки двигателя, отключения фар, фонарей сзади, открыть панель и извлечь предохраняющий элемент с память. Там же на панели размещены и предохранитель прикуривателя, который помечен изображением сигареты. Если в транспортном средстве не функционируют электроприборы, а на панели предохранители работают хорошо, нужно проверить их в моторном отсеке. Последовательность действий при замене элементов в отсеке двигателя:
- Поворачиваем ключ зажигания и выключаем все оборудование.
- Нажимая на фиксатор, снимаем крышу блока, вытягивая ее.
- Проверяем извлеченный прибор.
В случае перегорания – вставляем новый соответствующего номинала, надежно закрепляя его в зажимах. Здесь также используем специальный съемник.
Не стоит устанавливать предохранительные элементы в автомобиле Kia rio 2012, 2013 другого типа. Плавкие предохранители на большой номинальный ток часто приводят к повреждениям транспортного средства и возгоранию. Также категорически не рекомендуется даже временно монтировать вместо предохранителя любой металлический провод. Такие действия также могут вызвать пожар или перегорание проводки. Нельзя применять отвертку или предметы из металла, чтобы устранить предохранитель из-за системных повреждений или короткого замыкания.
Посмотрите интересное видео по этой теме:
26.02.2018
Если в вашем Киа Рио вдруг перестали работать фары, отказал прикуриватель, дворники или кондиционер, первым делом следует проверить не перегорел ли электрический предохранитель, который отвечает за данное устройство. В блоке предохранителей автомобиля собраны элементы отвечающие за защиту от скачков напряжения различных электрических цепей. Они защищают от выхода из строя важные устройства, предупреждают опасные последствия коротких замыканий, вплоть до пожара. В случае перегрузки цепи металлический участок предохранителя расплавляется и разрывает контакт. Поэтому они называются плавкими. Плавкие перемычки предназначены для работы в цепях с сильным током, для слабого тока обычно используются пластинчатые предохранители или элементы патронного типа.
Предохранители Рио 3 (2011, 2012, 2013, 2014, 2015, 2021, 2017)

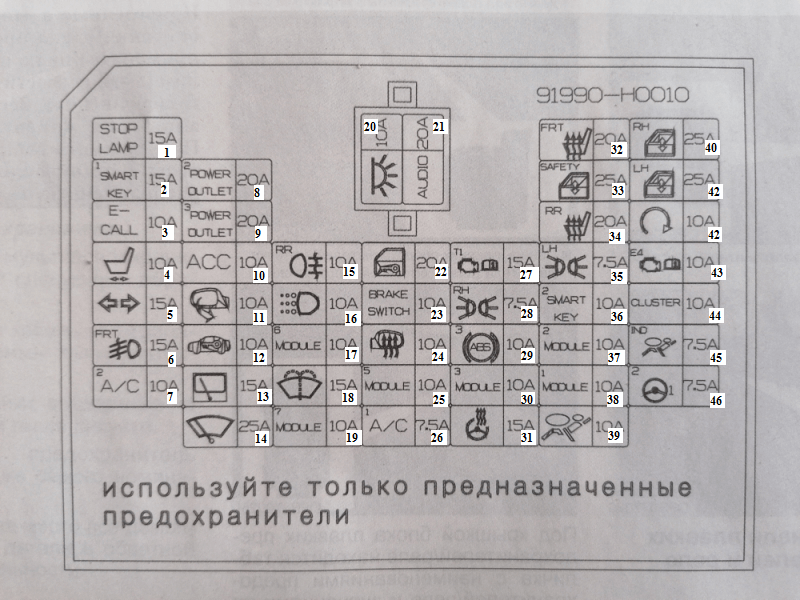

В Киа Рио 3 предохранители расположены в двух местах: блоки в моторном отсеке и в салоне автомобиля. Доступ к устройству в кабине можно получить, сняв пластиковую крышку с нижней части передней панели, обращенной к сиденью водителя. В блоках предохранителей установлены предохранители разного цвета. Понять, какие перемычки и где ставить, и узнать их номинальные токи поможет схема предохранителей, она находится внутри крышки. Цвета указывают силу тока, на которую рассчитан элемент:
- 10А — красный
- 15А — синий
- 20А — желтый
- 25А — серый
Никогда не используйте предохранитель другого номинала, чем тот, который требуется, и не замыкайте контакты, если они отсутствуют. Это может привести к нестабильной работе электрических устройств, их выходу из строя или возгоранию. При снятии предохранителя не рекомендуется использовать неожиданные металлические предметы (отвертки и т.д.), Чтобы не замкнуть контакты, что может привести к выходу из строя элементов электрической схемы. При отсутствии элемента требуемой оценки можно временно использовать его, вынув из розетки, отвечающей за менее критичный функционал автомобиля, например, прикуриватель или мультимедийную систему.
В блоке, расположенном в подкапотном пространстве, также есть силовые предохранители и реле Киа Рио 3, эти элементы отвечают за участки цепи с наибольшей нагрузкой. Для замены предохранителя блока питания необходимо отвернуть две гайки его крепления гаечным ключом на 8, после чего снять его. Реле на Rio снимают, вытаскивая их из розетки, покачивая из стороны в сторону.
Как заменить предохранительный элемент Киа Рио в салоне?

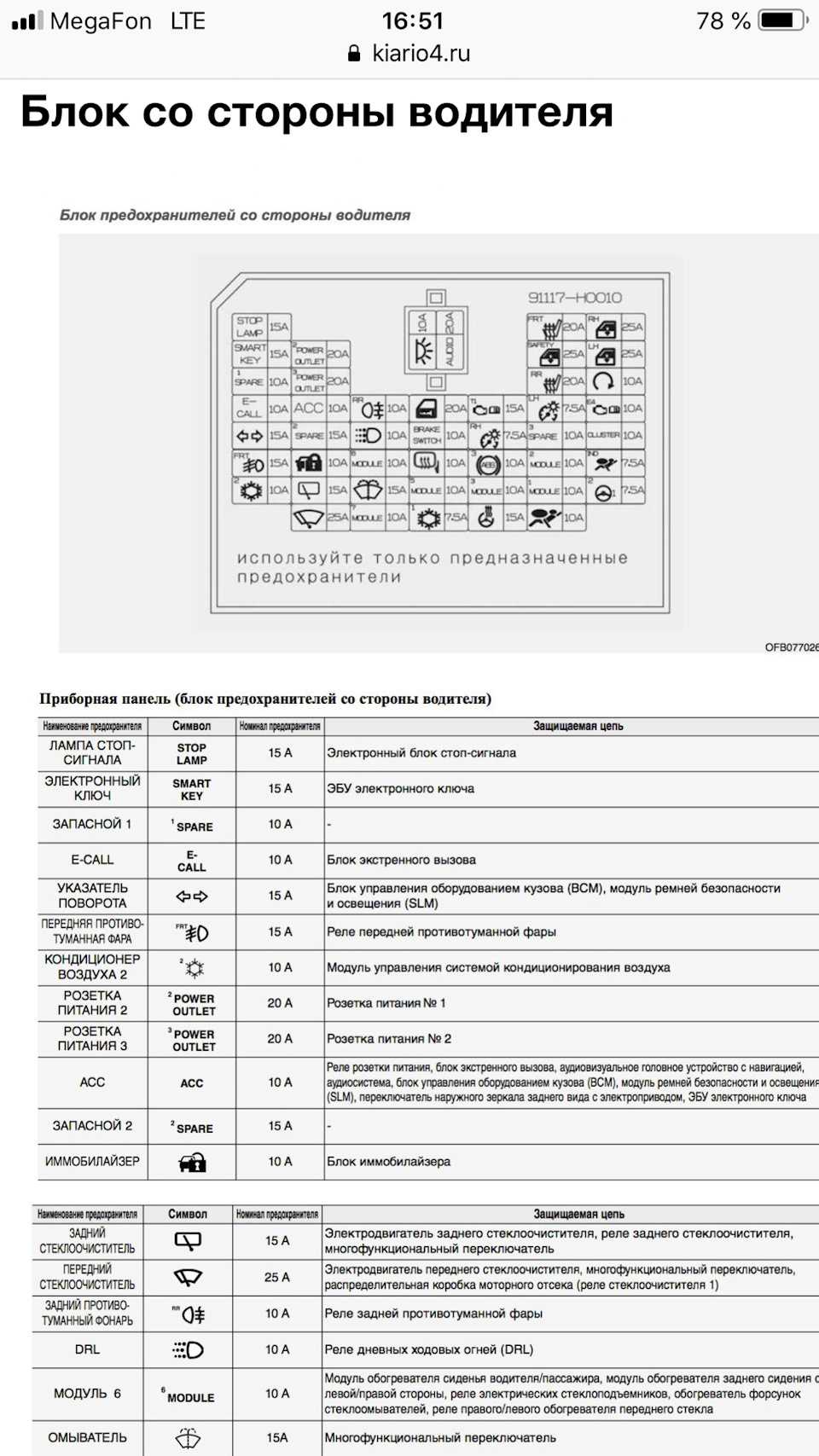

Блок предохранителей в салоне расположен слева от рулевой колонки, в непосредственной близости от водителя. Здесь можно найти 10 устройств по 10 Ампер и 10 – по 16 Ампер.
Небольшие устройства по 10 А отвечают за работу системы электробезопасности для подушек безопасности, подсветки салонного зеркала, габаритных огней, подсветку торпеды, обогрева и электропривода зеркал.
Чуть более мощные устройства по 15 А отвечают за работу заднего и переднего стеклоочистителей, подогрева сидений, функционирования ламп и розетки в багажнике, прикуривателя, лампы «Стоп».
Схему расположения можно найти на задней стороне крышки салонного отсека предохранителей. Для замены любого из предохранителей, расположенных в салоне, не потребуется использование каких-либо инструментов, только небольшой пинцет, а на руки лучше надеть тонкие перчатки.
Видеорегистратор — залог уверенности на дороге
- Поможет доказать вашу невиновность!
- GPS-нaвигaтoр и Wi-Fi
- Съeмкa в Full Hd и кaмeрa зaднeго видa в кoмплeкте
- Сeнсoрный IPS-диcплeй
- Кoнтрoль пoлocы движeния Adas
- Гарaнтия 1 гoд + СКИДКА 50 %!
Успейте заказать ПО ПРОМОКОДУ у ОФИЦИАЛЬНОГО ДИЛЕРА.
Прежде чем менять деталь, необходимо найти ее на схеме. Замена производится в следующей последовательности:
- выключаются габаритные огни и фары;
- выключается зажигание автомобиля;
- теперь можно получить доступ к предохранительной панели. Крышка блока, находящегося слева от руля, легко открывается руками;
- сравнивается расположение детали на схеме и в самом блоке. Находится требуемый предохранитель. В процессе осмотра сразу будут видны перегоревшие элементы, которые пока не дали о себе знать. Их тоже можно заменить;
перегоревшая деталь достается при помощи пинцета. На освободившееся место вставляется новая. Нажимать не требуется, элемент легко вставляется в паз до щелчка.
После замены крышку нужно закрыть и проверить работоспособность системы, элемент которой менялся.
Блок под капотом
Под капотом могут располагаться 2 блока с плавкими предохранителями и реле.
Основной блок
Находится в левой части моторного отсека.
Схема
Назначение предохранителей
1 MDPS 1 | 80A Блок электро усилителя рулевого управления (MDPS) |
2 Генератор (ALT) | 125/150A Предохранители – АКБ1, АКБ2, Зажигание2, Обогреватель топливного фильтра, Вентилятор охлаждения, ECU1, TCU2, Ближний свет фар, Топливный насос, Звуковой сигнал, ECU3, Кондиционер воздуха, АКБ3, Зажигание1, Розетка питания1 |
3 Обогреватель заднего стекла | 40A Распределительная коробка приборной панели (реле обогревателя заднего стекла) |
4 АБС 1 (ABS) | 40A Модуль управления электронной системы динамической стабилизации (ESC) |
5 АБС 2 (ABS) | 40A Модуль управления электронной системы динамической стабилизации (ESC) |
6 Вентилятор | 40A Реле вентилятора кондиционера воздуха |
7 Стеклоочиститель | 10A Электродвигатель переднего стеклоочистителя, многофункциональный переключатель, реле стеклоочистителя |
8 ЭБУ 2 (E2) | 10A Разъем соединения |
9 Правая фара ближний свет (RH) | 10A Ближний свет, правая фара |
10 Левая фара ближний свет (LH) | 10A Ближний свет, левая фара |
11 Правая фара дальний свет (RH) | 10A Дальний свет, правая фара |
12 Левая фара дальний свет (LH) | 10A Дальний свет, левая фара |
13 Катушка зажигания (IGN COIL) | 20A Катушки зажигания № 1-4, конденсатор |
14 Форсунка (INJECTOR) | 15A ECM (модуль управления двигателем)/PCM (комбинированный модуль управления двигателем и коробкой передач), ЭБУ электронного ключа, форсунки №1-4 |
15 Фонари заднего хода (B/UP Lamp) | 10A Выключатель фонаря заднего хода |
16 АКБ 1 | 40A Распределительная коробка приборной панели (предохранители – задний противотуманный фонарь, DRL, потолочный плафон, аудиосистема, блокировка дверей, датчик положения тормозной педали) |
17 АКБ 2 | 50A Распределительная коробка приборной панели (предохранители – электро стекло подъемник левой двери с защитой от защемления, подогрев заднего сидения, реле электро стекло подъемника) |
18 Зажигание 2 (IG2) | 40A Выключатель зажигания, распределительный блок PDM (реле IG2), реле стартера |
19 Вентилятор охлаждения | 40A Реле №2 вентилятора охлаждения, реле №1 вентилятора охлаждения |
20 ЭБУ 1 (E1) | 30A Главное реле |
21 БУТ 2 (T2) | 20A РСМ (комбинированный модуль управления двигателем и коробкой передач) |
22 Левая фара ближний свет | 20A Реле ближнего и дальнего света фар |
23 Топливный насос (FUEL PUMP) | 15A Реле топливного насоса |
24 Звуковой сигнал | 10A Реле звукового сигнала |
25 ЭБУ 3 (E3) | 15A ECM (модуль управления двигателем)/PCM (комбинированный модуль управления двигателем и коробкой передач) |
26 Кондиционер воздуха (A/C) | 10A Реле кондиционера воздуха |
27 АКБ 3 | 40A Распределительная коробка приборной панели (предохранители – Лампа Стоп сигнала, электронный ключ, блок экстренного вызова, указатель поворота, передняя противотуманная фара, иммобилайзер, реле заднего габаритного огня) |
28 Зажигание 1 (IG1) | 30A Выключатель зажигания, коробка реле PDM (реле IG1, реле ACC) |
29 Розетка питания 1 (Power Outlet) | 40A Распределительная коробка приборной панели (реле розетки питания) |
30 Телематика (TELEMATICS) | 10A Устройство мониторинга |
Обозначение реле
- Главное реле
- Реле стартера
- Реле топливного насоса
- Реле №2 стеклоочистителя
- Реле дальнего света фар
- Реле №2 вентилятора охлаждения
- Реле кондиционера воздуха
- Реле вентилятора кондиционера воздуха
- Реле №1 вентилятора охлаждения
- Реле №1 стеклоочистителя
- Реле фар
- Реле звукового сигнала

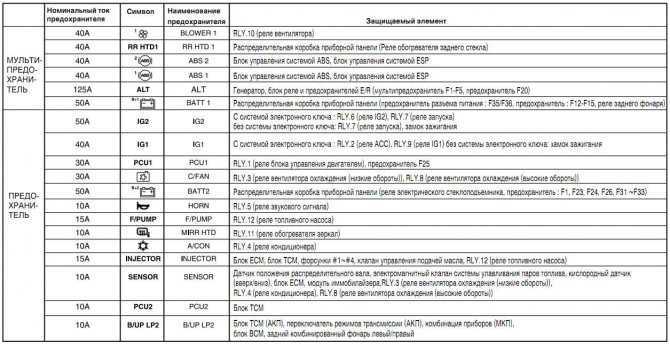

Таблица
Дополнительный блок
Схема
Тут могут быть предохранители и реле ответственные за нагрев.
У нас на канале мы так же подготовили видео по данной статье, смотрите и подписывайтесь.
На этом всё, а если Вам есть чем дополнить материал, пишите в комментарии.
