Блоки под капотом
Основной блок
Он расположен в левой части моторного отсека за аккумуляторной батареей.
Фото – схема
Обозначение
Клапан регулятора давления топлива**.
* Для бензиновых двигателей ** Для дизельных двигателей объемом 1,7 л *** Для дизельных двигателей объемом 2,0 л.
Устанавливается на модели с дизельным двигателем.
Схема
Расшифровка
Главный предохранитель
На многих автомобилях Спортейдж 3 на плюсовой клемме аккумуляторной батареи находится главный силовой предохранитель выполненный в виде плавкой вставки высокой мощности.
Схема
У нас на канале мы так же подготовили видео по данной статье – смотрите и подписывайтесь.
На этом всё. А если Вам есть чем дополнить материал, то пишите в комментарии.
Комментарии 4
Причину нашёл, у меня также расход показывает после мойки. Подскажите если исправил ошибку.
Здравствуйте. У меня на Киа Спортейдж 3 2013г. перестал включаться парковочный радар. При включении задней передачи буква “R” на панели загорается, а силуэт машинки нет. Сигналов при приближении к препятствию тоже нет. В чём может быть причина?
Здравствуйте киа спортаж 2013 автомат полный привод перегорает предохранитель F 23 при включении зажигания.Стоит кнопка старт-стоп.
Цепи питания электрического оборудования защищены предохранителями и реле. Элементы установлены в монтажных блоках, которые находятся в моторном отсеке и в салоне.
Рассмотрены схемы Киа Спортейдж SL 2010, 2011, 2012, 2013, 2014, 2015, 2016 года выпуска с бензиновым двигателем 2.0 л и турбодизели: 1.7, 2.0 л..
В салоне

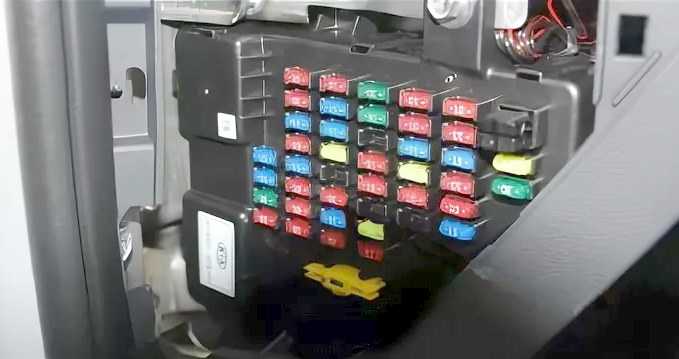

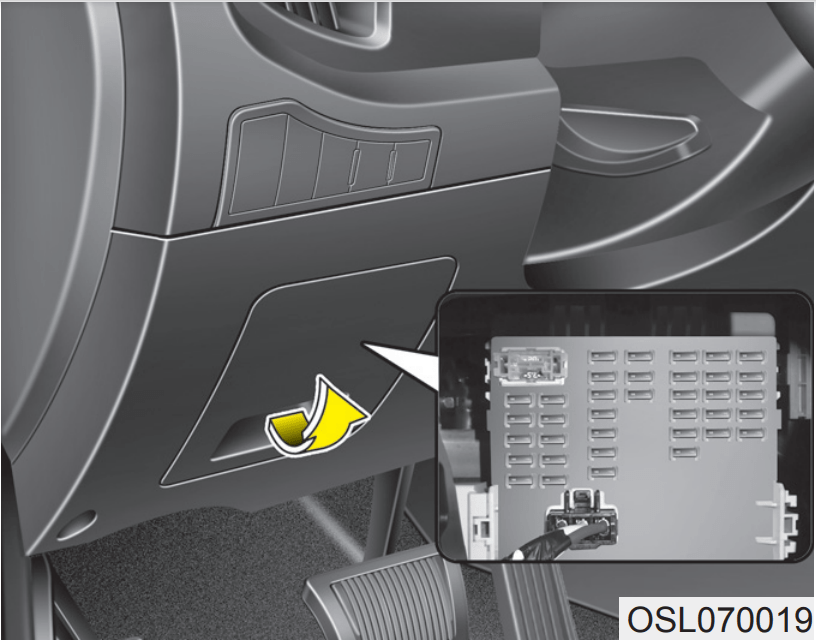

Блок находится под нижним декоративным щитком приборной панели. Фото — пример.

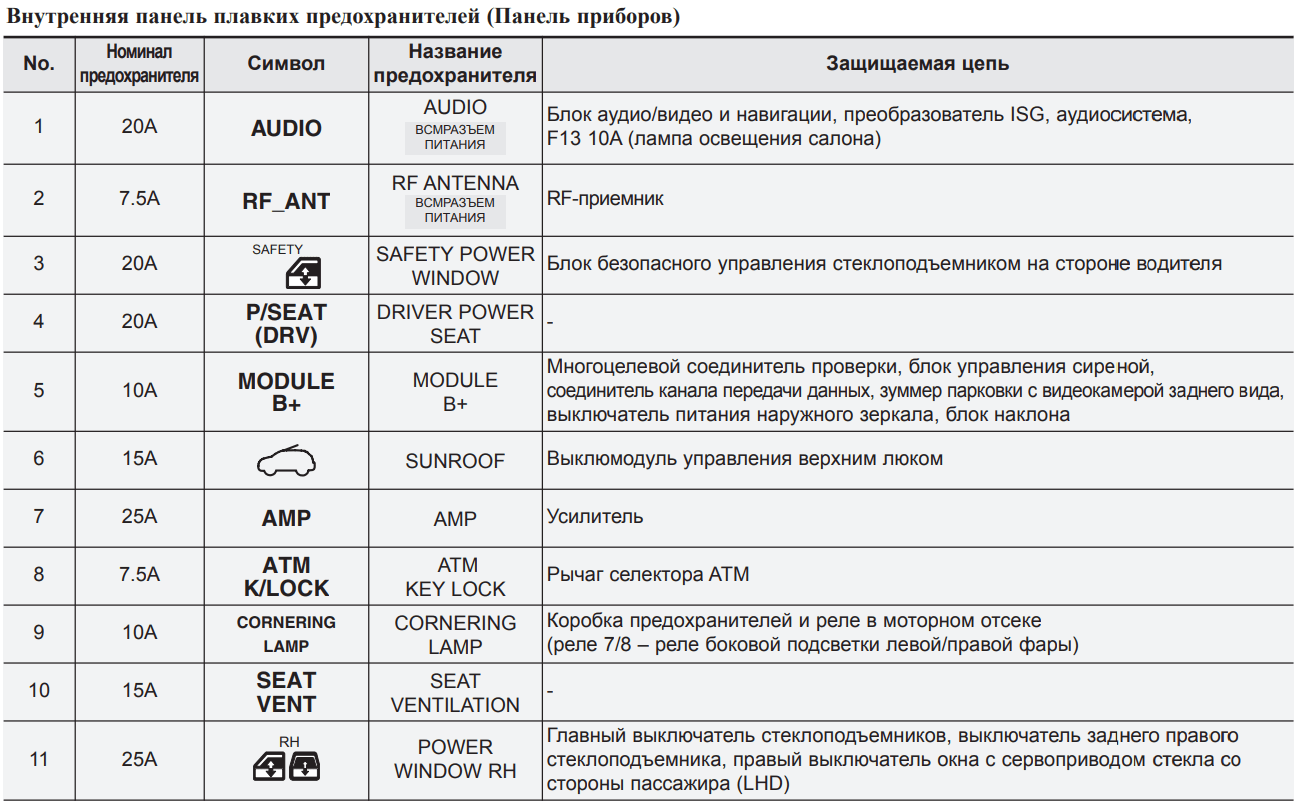

| Схема предохранителей в салонном блоке Спортейдж | ||
|---|---|---|
| № | Описание | Ток, А |
| F1 | Блок аудио/видео и навигации, преобразователь ISG, аудиосистема | 20 |
| F2 | RF-приемник | 7,5 |
| F3 | Блок безопасного управления стеклоподъемником на стороне водителя | 20 |
| F4 | — | 20 |
| F5 | Многоцелевой соединитель проверки, блок управления сиреной, соединитель канала передачи данных, зуммер парковки с видеокамерой заднего вида, выключатель питания наружного зеркала, блок наклона | 10 |
| F6 | Выключатель управления люком | 15 |
| F7 | Усилитель рулевого управления | 25 |
| F8 | Рычаг селектора АКП | 7,5 |
| F9 | Лампы освещения поворота | 10 |
| F10 | — | 15 |
| F11 | Стеклоподъемники правых боковых дверей | 25 |
| F12 | Стеклоподъемники левых боковых дверей | 25 |
| F13 | Лампы освещения салона и подсветки выключателей | 10 |
| F14 | Блок управления замками дверей и зажиганием, держатель брелока, кнопка пуска и останова | 10 |
| F15 | Замок двери задка | 15 |
| F16 | Аварийная сигнализация | 15 |
| F17 | Задние противотуманные фонари | 10 |
| F18 | Замки боковых дверей и выключатель (замок) зажигания | 25 |
| F19 | Стартер | 10 |
| F20 | Стоп-сигнал, электроусилитель руля, подсветка селектора АКП, система помощи при парковке, управление системой полного привода, корректор света фар, блок управления IPS | 10 |
| F21 | Блок предохранителей моторного отсека | 20 |
| F22 | Сигнализатор подушки безопасности | 10 |
| F23 | Блок управления замками дверей и выключателем (замком) зажигания | 10 |
| F24 | Стеклоочиститель ветрового окна | 25 |
| F25 | Правая передняя электрическая розетка | 15 |
| F26 | Блок управления замками дверей и выключателем (замком) зажигания, ВМС | 10 |
| F27 | Преобразователь ISG, аудиосистема, усилитель, электропривод наружных зеркал заднего вида, управление люком, блок аудио/видео и навигации | 10 |
| F28 | Комбинация приборов, генератор, блок управления климатом, блок аудио/видео и навигации, переключатель системы помощи при парковке, выключатель обогрева кресла водителя и пассажира, ВМС, модуль контроля давления в шинах, лампа РАВ и SBR | 10 |
| F29 | Блок управления замками дверей и зажиганием, блок управления IPS, ВМС, реле блока ICM (реле стеклоочистителя фар) | 10 |
| F30 | Стеклоочиститель окна двери задка | 15 |
| F31 | Блок управления климатом, ионизатор, датчик дождя, управление люком, электропривод зеркал заднего вида, дизельный блок (реле 2, 3 — реле обогревателя), монтажный блок моторного отсека (реле 1 — реле вентилятора) | 10 |
| F32 | Левая передняя электрическая розетка, задняя электрическая розетка, левый передний прикуриватель | 20 |
| Fa3 | Блок управления системой пассивной безопасности (SRS) | 15 |
| F34 | Выключатель обогрева сиденья водителя/пассажира | 15 |
| F35 | Левый/правый выключатель обогрева заднего сиденья | 15 |
| F36 | Блок управления кондиционером | 7,5 |
| F37 | Электропривод зеркала заднего вида, блок управления кондиционером, РСМ | 7,5 |
В моторном отсеке
Монтажный блок находится в левой части моторного отсека, он обозначен на картинке цифрой 12. Фото — общий вид.
Предохранители Киа Спортейдж 4 поколения расположены в специализированных блоках. Они отличаются номинальными параметрами, но и типом. Детально остановимся на каждом из указанных факторов, с представлением зоны защиты.
Блок в салоне
Первоначально разберемся, где смонтирован салонный монтажный блок Киа Спортейдж 3. Он установлен под декоративной крышкой в нижней части торпедо с левой стороны от рулевой колонки под блоком кнопок. В нем задействованы предохранители типа микро.
Схема защитного блока электрического оборудования Kia Sportage 3 в салоне состоит из следующих предохранителей:
- F1 – мультимедийный комплекс (20А);
- F2 – антенна для приема радиосигнала (7,5А);
- F3 – электрический привод стекол спереди (20А);
- F4 – регулятор положения кресла водителя (20А);
- F5 – сигнализация, парковочная программа с обзорной камерой вида сзади, привод внешних зеркал, соединитель проверки и канала передачи данных;
- F6 – привод люка;
- F7 – усилитель мультимедийного оборудования (25А);
- F8 – программа управления автоматической трансмиссией, ключ блокировки на электромагнитной основе (7,5А);
- F9 – дополнительное освещение поворотов;
- F10 – подогрев кресла водителя;
- F11, F12 – привод задних стекол с правой и левой стороны соответственно (25А);
- F13 – подсветка в солнцезащитных козырьках, замка зажигания, багажного отделения, салонного пространства, приборная панель, ЭБУ кондиционера, ВСМ, часы с цифровым экраном, датчики открытия дверей и давления в шинах;
- F14 – кнопка запуска и останова силового агрегата, управляющая программа электронного ключа, фиксатор брелока;
- F15 – реле управления замками задних дверей и багажника, IСМ – двойное блокирование;
- F16 – ВСМ;
- F17 – релейная часть ПТФ сзади;
- F18, F23 – центральный замок и зажигание;
- F19 – центральный замок и система зажигания, релейная часть сигнализации, цепь питания монтажного блока подкапотного пространства (25А);
- F20 – стоповые огни, ЭУР, 4WD, IPS, регулятор наклона света блок-фар, программный комплекс помощи при парковке;
- F21 – цепь питания монтажного блока подкапотного пространства (20А);
- F22 – приборная панель;
- F24 – дворники лобового стекла и рычаг управления под рулевым колесом, реле дворника в моторном отсеке (25А);
- F25 – розетка для переднего пассажира;
- F26, F29 – BCM, центральный замок и зажигание;
- F27 – привод люка, программное управление кондиционером, мультимедийный комплекс, усилитель, регулятор положения внешних зеркал, вентилятор отопительного комплекса, часы;
- F28 – ВСМ, приборная панель, ЭБУ системы кондиционирования, обогрев переднего ряда кресел, часы, контрольные лампочки оповещения об отклонениях, генератор;
- F30 – релейная часть, привод и рычаг управления заднего дворника;
- F31 – электрический привод люка и внешних зеркал, датчик дождя, ионизатор, ЭБУ климат-контролем, цепи питания реле охлаждающего вентилятора в силовом блоке моторного отсека;
- F32 – розетка и прикуриватель со стороны водителя, розетка для пассажиров заднего ряда кресел (20А);
- F33 – ЭБУ подушками безопасности;
- F34, F35 – переключатель подогревательного комплекса между передними и задними креслами соответственно;
- F36 – ЭБУ системы кондиционирования (7,5А);
- F37 – ЭБУ программного комплекса кондиционирования, привод внешних зеркал (7,5А).
Наибольшая часть предохранителей Спортейдж 3 в салонном пространстве рассчитана на выдерживание номинального тока в десять пятнадцать ампер. К первым относятся F5, F9, F13, F14, F17, F20, F22, F23, F26, F27, F28, F29, F31, а ко вторым – F6, F10, F15, F16, F18, F25, F30, F33, F34, F35.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Как проверить исправность предохранителя
Существует два способа. Каждый метод по своему уникален, при этом полностью осуществим без посторонней помощи.
Визуальная проверка
Некоторые предохранители делаются из прозрачного пластика. Устройства легко определить на предмет повреждения по разорванной соединительной части ножек. Для непрозрачных модификаций методика не подойдет.
Проверка мультиметром
Второй метод подразумевает проверку цепи специальным прибором. На диагностическом устройстве выбирается режим прозвонки и подключается к необходимому отсеку сети. Если предохранитель перегорел, мультиметр покажет обрыв.
Как самостоятельно заменить предохранители на Фокус 1
Для замены поврежденных элементов автомобиля потребуется выполнить процедуру:
- вскрыть крышку монтажного блока;
- используя специальный пинцет извлечь предохранитель из посадочного места;
- вставить в гнездо новый предохранитель.
Строение предохранителя
Предохранитель – техническая деталь небольшого размера, которая упрощает процесс работы транспортного средства. Состоит устройство из следующих элементов:
- Корпус,чаще всего, создается из пластика, реже из металла или керамики.
- Контактная группа представлена в виде двух металлических «ножек» или оголенных контактов для прямого подключения в авто.
- Рабочая часть – это стандартная нить или металлическая пластина, которая под воздействием прямого тока нагревается, разрушается или растворяется, в зависимости от особенностей полноценного изделия.
Ранее в отечественном автомобильном производстве использовались цилиндрические предохранители, созданные из металлической полоски, сочетающей в себе алюминий и керамику. Но вскоре методика изготовления усовершенствовалась, поэтому при использовании машина работает более точно и безопасно без вероятности короткого замыкания в системе.
Passenger compartment

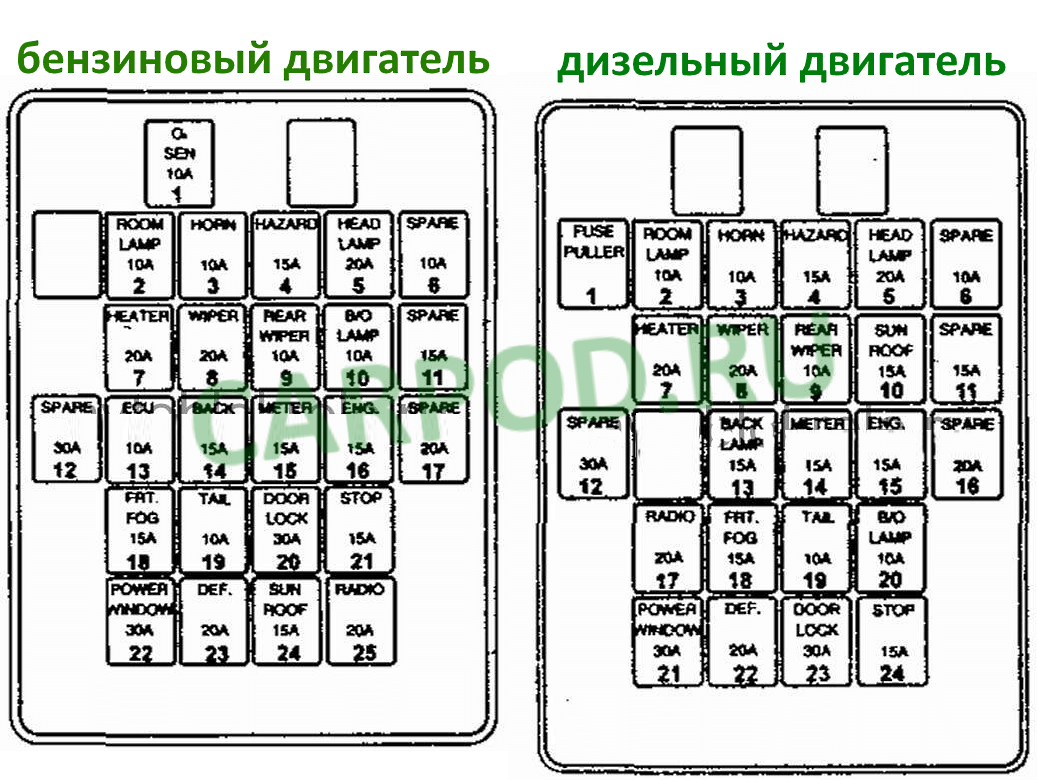

Fuse box
Located at the end of the dashboard, on the driver’s side. Remove the protective cover for access.
Photo for example

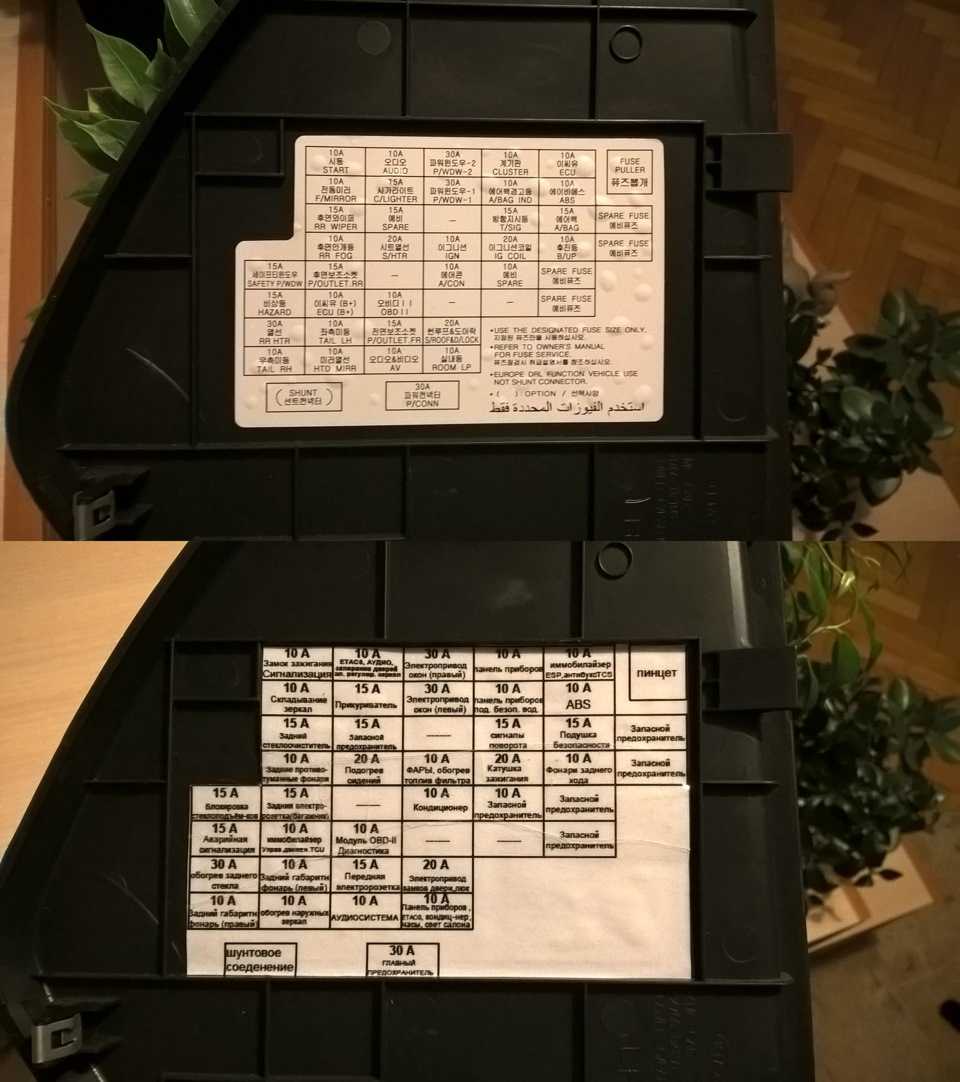

Original diagram from the box cover
Assignment
| TAIL RH | 10A Right rear combination lamp, right headlight, front fog lamp relay Daytime running light control unit (DRL), lighting |
| RR HTR | 30A Heated rear window relay, contact |
| HAZARD | 15A Hazard relay, hazard warning switch, ETASM, instrument panel, multi-function switch, left / right rear combination lamp, left / right headlight, left / right side turn signal lamp |
| HTD MIRR | 15A Drive for adjusting the left / right side rearview mirror, air conditioning control unit |
| TAIL LH | 10A Left headlight, left rear combination lamp, left / right license plate lamp |
| ECU (B+) | 10A Transmission control unit (TCM), immobilizer control unit |
| P/OUTLET RR | 15A Rear socket |
| RR FOG | 10A Rear fog lamp relay |
| RR WIPER | 15A Instrument panel, ETACM, luggage compartment lamp, body lamp, tailgate glass switch, tailgate glass switch, rear wiper relay, multifunction switch, heated rear window relay |
| START | 10A Burglar alarm relay, cruise control unit relay, starter relay, transmission mode switch |
| OF | 10A Audio system |
| P/OUTLET FR | 15A Front socket |
| OBD II | 10A Data connector, multipurpose test connector |
| S/HTR | 20A Driver / Passenger Seat Heating Switch |
| C/ LIGHTER | 15A Cigarette lighter |
| AUDIO | 10A Switch for driving the rear-view mirror adjustment, electronic clock, ETASM, audio system |
| ROOM LP | 10A Switch for the system that reminds the driver of the key left in the ignition switch, instrument panel, ETASM, interior lamp, air conditioning control unit, digital clock, luggage compartment lamp, sunroof control switch |
| S/ROOF & D/LOCK | 20A Right / left front door illumination lamps |
| A / CON | 10A Door locking / unlocking relay, sunroof control controller, electro chromatic mirror |
| IGN | 10A Headlight relay, AQS sensor, Daytime running light control (DRL), fuel filter heating relay |
| PAVDW 1 | 30A Switch for electric window lifter driver’s window switch for electric window lifter left rear window |
| P/WDW 2 | 30A Switch for driver / passenger electric window lifter, right rear window lifter switch |
| IG COIL | 20A Ignition coil |
| T / SIG | 15A Hazard switch, automatic light sensor |
| A/BAG IND | 15A Dashboard |
| CLUSTER | 10A Instrument panel, ETACM, immobilizer control unit, pre-excitation resistor, alternator, DRL control unit |
| B/UP | 10A Reversing lamp switch, transmission operating mode switch |
| A/BAG | 10A Electronic SRS control unit |
| SECTION | 15A ABS control unit, ESP control unit, acceleration sensor, anti-slip control (TCS) switch, ESP switch, steering angle sensor |
| ECU | 10A Immobilizer control unit, vehicle speed sensor, engine control unit (ECM), TCM A / B pulse generator, fuel filter alarm switch, cruise control unit, mass air flow sensor, electronic four-wheel drive control unit, brake light switch, many function switch |
Relay box
Individual relay elements can be located under the panel, next to the steering rack: relay for alarm and direction indicators, rear fog lights, alarm or central locking.
Several elements can also be attached to the fuse box.
- Heated rear window relay
- Rear light relay
- Power window relay

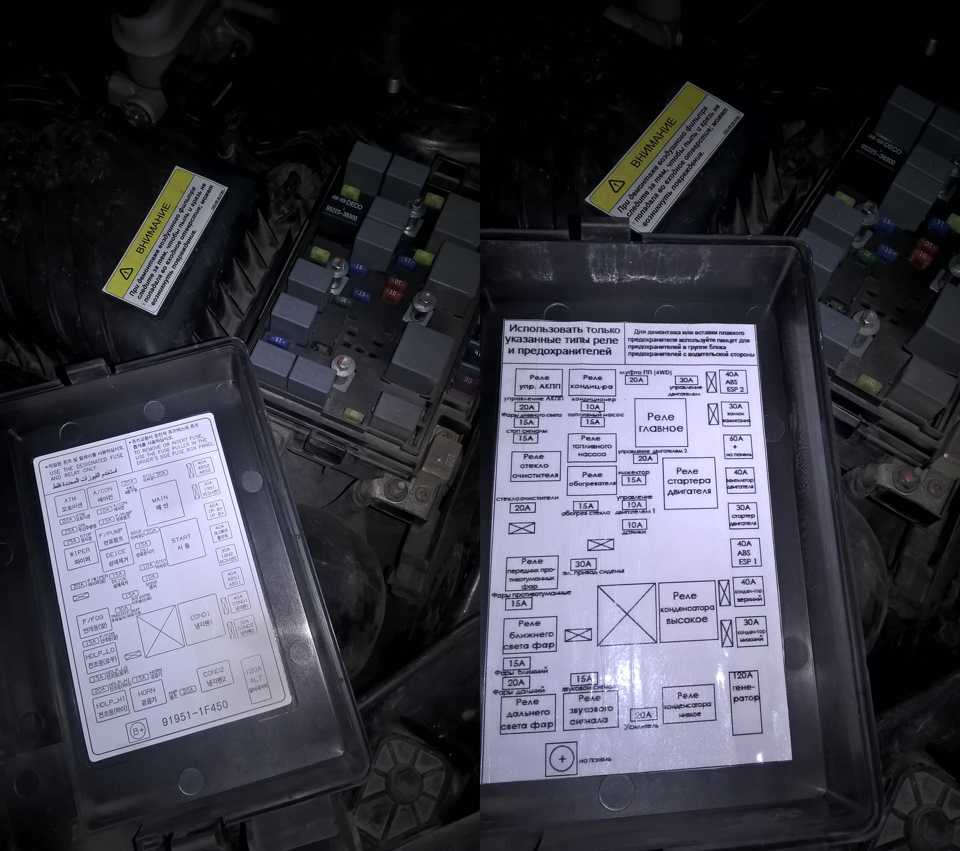

Блоки с предохранителями и реле в моторном отсеке
В Kia Sportage 2, в зависимости от установленного двигателя, может быть 2 блока: основной (бензиновый) и вспомогательный (дизельный).

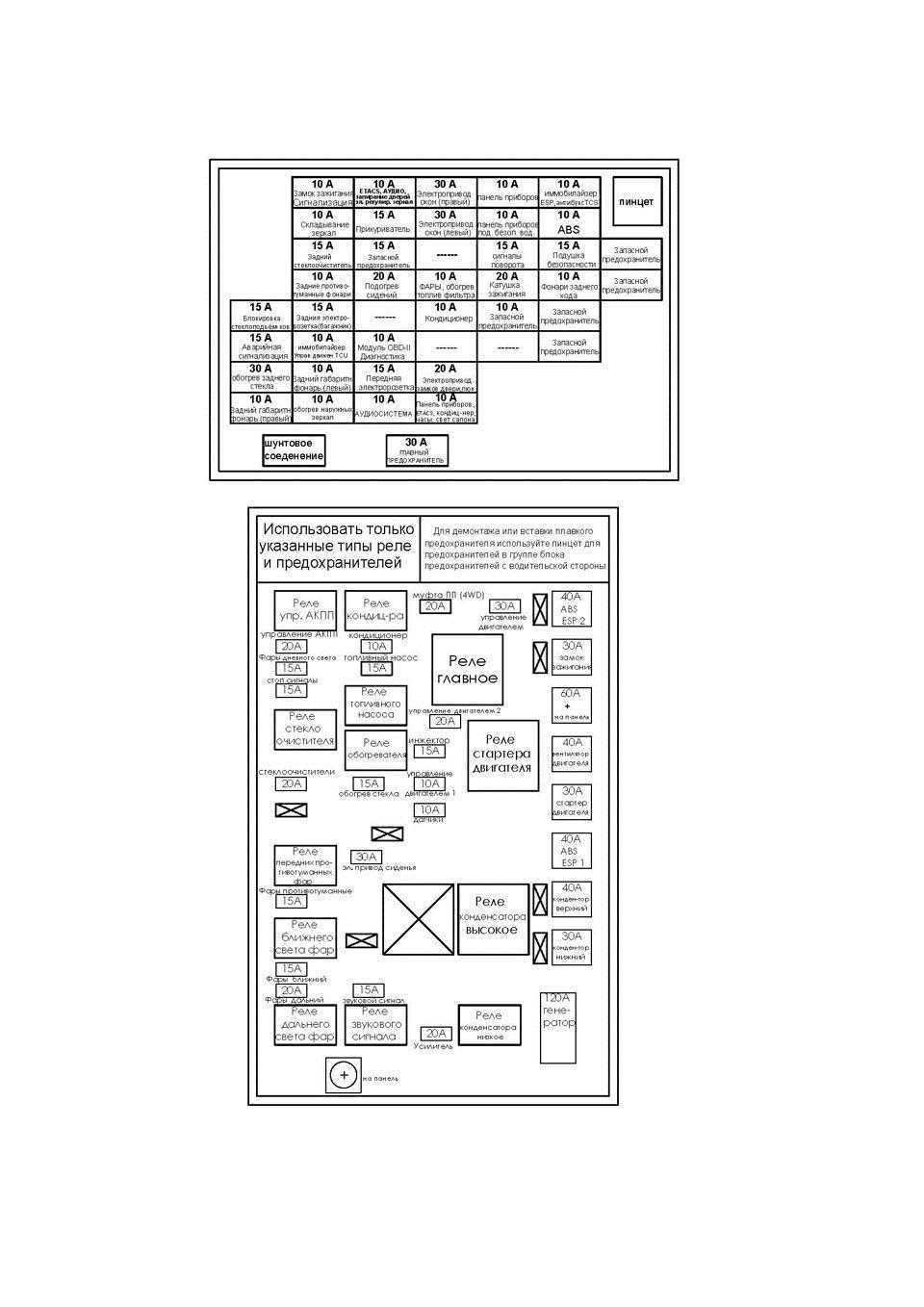

Главный монтажный блок под капотом (MB) бывает двух типов. На схеме предохранителей они обозначены как «Тип 1» и «Тип 2». Они отличаются количеством цепей, защищаемых одним предохранителем.
Под капотом дизельного Kia Sportage 2 в районе правого крыла установлен дополнительный MB.
Схему расположения предохранителей Kia Sportage 2 и расшифровку назначения можно найти на фотографиях и в таблицах ниже.

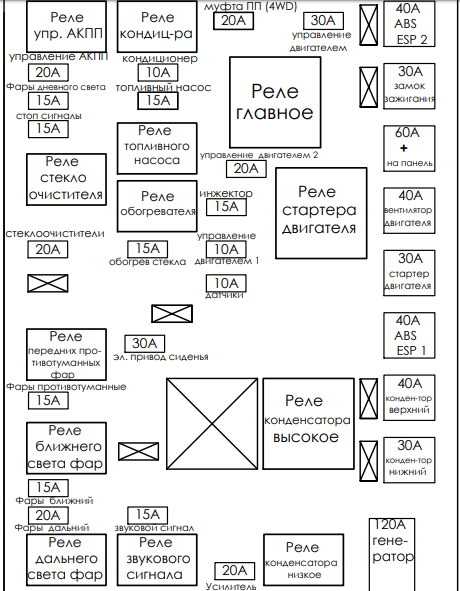

Главный блок с реле и предохранителями
Предохранители
| Маркировка на диаграмме | Цепь, которую необходимо защитить/обслуживать | Максимальный ток, A | |
|---|---|---|---|
| 4WD | ЭБУ 4WD | 20 | |
| F/WIPER | Стеклоочиститель ветрового стекла, электропривод стеклоочистителя, подрулевые переключатели скоростей | 20 | |
| AMR | Усилитель аудиосистемы, сабвуфер | 20 | |
| ФАРА ДАЛЬНЕГО СВЕТА (ВЫСОКАЯ) | Дальний свет | 20 | |
| БАНКОМАТ | Реле управления автоматической коробкой передач | 20 | |
| ТОПЛИВНЫЙ НАСОС | Топливный насос | 15 | |
| ИНЖ | Форсунки, ЭБУ | 15 | |
| Тип 2 | Выключатель стоп-сигнала | ||
| СТОП | Выключатель стоп-сигнала | 15 | |
| В/ДЭФ | Обогрев стекла задней двери | 15 | |
| F/FOG | Передние противотуманные фары | 15 | |
| ГЛАЗА (НИЗКИЕ) | Фары | 15 | |
| HORN | Клаксон, генератор, сирена противоугонной сигнализации | 15 | |
| A/CON | Муфта управления компрессором кондиционера | 10 | |
| SNSR | Датчик кислорода, ЭБУ, свечи накаливания (дизель), дополнительный электронагреватель (дизель) | 10 | |
| DRL | Дневные ходовые огни | 10 | |
| ЭБУ 1 | Тип 2 | ЭБУ с системой VGT | 10 |
| ЭБУ 2 | 20 | ||
| ALT | Бензин | Генератор | 120 |
| Дизель | Генератор | 140 | |
| IP/B+ | Предохранитель B+ | 60 | |
| ВЕНТИЛЯТОР НАГРЕВАТЕЛЯ | Тепловентилятор | 40 | |
| ABS#1 | ABS и ESP | 40 | |
| ABS#2 | ABS и ESP | 40 | |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР №1 | Вентилятор кондиционера (высокая скорость) | 40 | |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР №2 | Вентилятор кондиционера (медленная скорость) | 30 | |
| IGN#1 | Выключатель зажигания (провода IG1 и ACC) | 30 | |
| IGN#2 | Стартер, выключатель зажигания (клеммы IG2 и Start) | 30 | |
| ECM | ЭБУ, система питания, цепи предохранителей SNSR, INJ, ЭБУ 1,2 | 30 | |
| ТРЕЙЛЕР | Разъем для подключения электрооборудования прицепа | 30 |
Реле
| Обозначение электрической схемы | Цепь, которую необходимо защитить/обслуживать |
|---|---|
| БАНКОМАТ | Управление кондиционером |
| A/CON | Электронная муфта управления компрессором кондиционера |
| ГЛАВНАЯ СТРАНИЦА | Главное реле |
| СТАРТ | Стартер |
| F/PUMP | Топливный насос |
| WIPER | Стеклоочиститель ветрового стекла |
| F/FOG | Передние противотуманные фары |
| HDLPLO | Пучок света фар |
| HDLP HI | Фары дальнего света |
| COND2 | Электрический вентилятор конденсатора кондиционера (низкая скорость) |
| КОНД1 | Электрический вентилятор конденсатора кондиционера (высокая скорость) |
| DEICE | Обогрев стекла задней двери |
| HORN | Сигнальное реле |
Предохранители
| Идентификация в диаграмме | Максимальный ток, A | Цепь, которую необходимо защитить/обслуживать |
|---|---|---|
| ОТОПИТЕЛЬ 1 | 40 | ОТОПИТЕЛЬ 1 |
| ОТОПИТЕЛЬ 2 | 40 | PTC-нагреватель 2 |
| ОТОПИТЕЛЬ 3 | 40 | PTC-нагреватель 3 |
| НАГРЕВАТЕЛЬ ТОПЛИВНОГО ФИЛЬТРА | 30 | Нагреватель топливного фильтра |
| ЛЮМИНЕСЦЕНТНЫЙ ШТЕКЕР | 80 | Свечи накаливания |
Реле
| Маркировка электрической схемы | Цепь, которую необходимо защитить/обслуживать |
|---|---|
| ОТОПЛЕНИЕ 1 | PTC нагревательный контур № 1 |
| ОТОПЛЕНИЕ 2 | PTC нагревательный контур № 2 |
| ОТОПИТЕЛЬ 3 | PTC-нагреватель 3 |
| РЕЛЕ НАГРЕВАТЕЛЯ ТОПЛИВНОГО ФИЛЬТРА | Нагреватель топливного фильтра |
| РЕЛЕ СВЕЧЕЙ НАКАЛИВАНИЯ | реле свечей накаливания |
1.51. Предохранители
| ОБЩИЕ СВЕДЕНИЯ |
Электрическое оборудование автомобиля защищено от повреждения при электрической
перегрузке с помощью предохранителей.
| Автомобиль имеет два блока предохранителей, один из них располагается в нижней части со стороны водителя, другой в моторном отсеке около аккумуляторной батареи. |
Блок предохранителей со стороны водителя
Электрические цепи, защищаемые предохранителями, расположенными в блоке
предохранителей со стороны водителя
| Описание | Ток, А | Защищаемые компоненты |
| A/BAG | 10 | Надувная подушка безопасности |
| TURN LAMP | 10 | Лампа указателя поворота |
| METER | 10 |
Комбинация приборов, лампа заднего хода, предупредительный звуковой сигнал |
| ILLUMI | 10 | Подсветка выключателя |
| POWER SOCKET | 15 | Лампа багажного отсека, розетка электропитания |
| HAZARD | 15 | Лампа аварийной сигнализации |
| STOP | 15 | Лампа стоп-сигнала, АБС |
| TAIL (RH) | 10 |
Лампа габаритного света (правая задняя/ левая передняя), подсветка выключателя |
| TAIL (LH) | 10 | Лампа габаритного света (левая задняя/ правая передняя) |
| CIGAR | 15 | Прикуриватель |
| AUDIO | 10 | Аудиосистема, электропривод зеркала заднего вида |
| WIPER (FRT) | 15 | Стеклоочиститель, омыватель (передний), люк |
| WIPER (RR) | 15 | Стеклоочиститель (задний). Омыватель (задний) |
| (WARMER) | 15 | Обогрев переднего сидения |
| MIRROR DEF | 10 | Обогреватель наружного зеркала заднего вида |
| START | 10 |
Блок управления двигателем, блок ЕСАТ (управляемая подвеска с электронным управлением) |
Блок предохранителей в моторном отсеке
| . |
Электрические цепи, защищаемые предохранителями, расположенными в блоке
предохранителей в моторном отсеке.
| Описание | Ток, А | Защищаемые компоненты |
| ABS | 15 | ABS |
| PR FOG | 10 | Задние противотуманные фонари |
| F/FOG | 15 | Передние противотуманные фары |
| MAIN | 80 | Аккумуляторная батарея без подзарядки |
| IG1 | 30 |
Осуществляет автоматическое подключение к вторичным предохранителям CIGAR 10A, AUDIO 10A, IG COIL 15A, TURN LAMP 10A, A/BAG 10A, WIPER(RR) 15A WIPER(FRT)15A, RELAY 10A START 10A |
| BLOWER | 30 | Отопитель |
| COOLING | 30 | Вентилятор системы охлаждения |
| ABS 1 | 30 | АБС |
| COND. FAN | 20 | Вентилятор конденсатора |
| HEAD-HI | 15 | Лампа дальнего света |
| HEAD-LOW | 15 | Лампа ближнего света |
| EMS | 10 | Датчики двигателя |
| INJECT | 15 | Инжектор, датчик кислорода |
| F/PUMP | 10 | Топливный насос |
| ECU | 10 | Блок управления двигателем, блок ЕСАТ, главное реле |
| RELAY | 10 |
Двигатель вентилятора, электрический стеклоподъемник, обогреватель заднего стекла, лампа фары (для автомобилей, оборудованных надувной подушкой безопасности) |
| HLLD | 10 | Регулировка угла наклона света фар |
| MAIN RELAY | 25 |
Осуществляет автоматическое подключение ко вторичным предохранителям EMS 10A, INJECT 15A, F/PUMP 10A, ECU 10A |
| S/ROOF | 15 | Люк |
| HEAD | 25 |
Осуществляет автоматическое подключение ко вторичным предохранителям HEAD-HI 15A, HEAD-LOW 15А |
| IG2 | 30 | |
| TNS | 15 |
Осуществляет автоматическое подключение ко вторичным предохранителям TAIL (ЛЕВ) 10А, TAIL (ПРАВ) 10А |
| HORN | 10 | Звуковой сигнал |
| RRDEF | 25 | Обогреватель заднего стекла |
| ABS 2 | 30 | AБC |
| P/WIN | 30 | Электрический стеклоподъемник |
| BTN | 30 |
Осуществляет автоматическое подключение ко вторичным предохранителям ROOM 15A, STOP 15A, HAZARD 15A |
| D/LOCK | 25 | Центральный замок дверей |
| IG COIL | 15 | Катушка зажигания |
| ROOM | 15 |
Лампа освещения салона, аудиосистема, комбинация приборов, предупредительный звуковой сигнал |
Замена предохранителей: эффективность и безопасность
Эффективность замены предохранителей
Регулярная замена предохранителей имеет несколько преимуществ:
- Поддержание электрической безопасности: Старые и поврежденные предохранители могут не обеспечивать должную защиту от перегрузок или коротких замыканий, что может привести к серьезным повреждениям электрической системы автомобиля. Регулярная замена предохранителей помогает поддерживать электрическую безопасность и предотвращать неприятные ситуации.
- Правильная работа электрических систем: Поврежденные предохранители могут привести к неправильной работе различных электрических систем автомобиля. Это может проявиться в виде неработающих фар, сидений или стеклоподъемников. Замена предохранителей обеспечивает нормальную работу электрических систем и комфортное использование автомобиля.
- Удобство обслуживания: Замена предохранителей — простая и доступная процедура, которую может выполнить каждый автовладелец самостоятельно. Регулярное обслуживание предохранителей помогает предотвратить возникновение проблем с электрическими системами автомобиля.
Безопасность при замене предохранителей
При замене предохранителей необходимо соблюдать некоторые меры безопасности:
Отключение зажигания: Перед заменой предохранителей рекомендуется полностью отключить зажигание автомобиля и вынуть ключ из замка зажигания. Это предотвращает возможные короткое замыкание или электрические удары.
Использование подходящих предохранителей: Перед заменой предохранителей необходимо убедиться, что купленные предохранители имеют такую же амперажную характеристику, как и заменяемые предохранители
Использование неподходящих предохранителей может привести к неправильной работе электрических систем или их повреждению.
Осторожное извлечение предохранителей: При извлечении предохранителей необходимо быть осторожным, чтобы избежать повреждения их корпусов или контактов. Можно использовать пинцет или специальную пластиковую щетку для более удобной замены.
Проверка замененных предохранителей: После установки новых предохранителей рекомендуется проверить их работу, убедившись в том, что электрические системы работают без сбоев и не выходят из строя.
Следуя указанным выше рекомендациям, можно безопасно и эффективно заменить предохранители в Киа Спортейдж 2, поддерживая надежную работу электрических систем автомобиля. Это позволит избежать неприятных ситуаций и обеспечить комфортное использование автомобиля.
