Предохранитель стартера кия сид

Схема предохранителей Киа Сид

Ceed ED универсал первого поколения попала на отечественный рынок в 2007 и с тех пор началось знакомство автолюбителей с особенностями расположения монтажных блоков в этом авто. Второе поколение Кия увидело свет в 2013, а в 2018 — третье CD.

Схема монтажных блоков оставалась неизменной вплоть до появления последней модификации, хотя первые дополнения были внесены в 2015 и 2016 гг. Подробно компоновку реле и вставок можно узнать из руководства пользователя на русском языке, включая расшифровку на крышке модуля подкапотного отсека.Монтажник в салоне.

№	А	Наименование	Защищаемая цепь
1	20	ABS2	Система курсовой устойчивости ESP и антиблокировочная система тормозов ABS
2	40	ABS1	ESP и ABS
3	50	В+1	ЭБУ электрооборудованием салона
4	40	RR HTD	Обогрев зеркал заднего вида
5	40	BLOWER	Электровентилятор
6	40	C/FAN	Электровентилятор системы кондиционирования
7	20	H/LP WASHER	Омыватель передних фар
8	20	SPARE	Резерв
9	125	ALTERNATOR	Генератор
10	80	MDPS	Электроусилитель руля
11	15	FR FOG	Передние противотуманки
12	10	A/CON	Кондиционер
13	15	HAZARD	Аварийка
14	10	SPARE	Резерв
15	20	SPARE	Резерв
16	15	F/PUMP	Бензонасос
17	15	SPARE	Резерв
18	10	ECU1	Блок управления мотора
19	10	ECU2	Блок управления мотора
20	20	ECU3	Блок управления мотора
21	15	INJ	Топливные форсунки, система кондиционрования
22	10	SNSR2	Датчики
23	15	HORN	Звуковой сигнал
24	50	B+2	ЭБУ электрооборудованием салона
25	40	IGN2	Стартер, замок зажигания
26	30	IGN1	Замок зажигания
27	30	ECU	Главное реле
28	10	ABS	ESP, ABS, датчик курсовой устойчивости
29	10	ECU2	Система зажигания
30	10	B/UP	Выключатель задней фары
31	10	H/LP LO RH	Правый ближний свет
32	10	H/LP LO LH	Левый ближний свет
33	20	H/LP HI	Дальний свет
34	10	SNSR1	Датчики

Реле.

Киа Сид: предохранитель прикуривателя

Защитный элемент в модификации 2008 года имеет номер 13 и номинал 15 А. А вот в Сид 2019 его номер уже 46 и мощность равна 20 А.

С 2010 года отвечает элемент 12 номиналом 10 А. Он расположен в блоке моторного отсека.

Предохранитель и реле стартера

Втягивающее часто требует замены или ремонта. Если машина не заводится — причина кроется в нем, поскольку стартер без него не крутит. О вмешательстве стоит и подумать, если слышно, как что-то щелкает при заведении авто. Найти этот элемент можно непосредственно сбоку стартера, под капотом машины. Там же находится и предохранитель.

Средняя цена на деталь, если понадобится новая колеблется в пределах 1500-2000 рублей.

Магнитола

Чтобы водитель мог слушать музыку, производитель Сида устанавливает аудиосистему, за защиту электроцепей которой отвечает, поставляемый с 2012 года, предохранитель 18 в монтажном блоке салона. Его номинал 15 А.

Омыватель лобового стекла

Цепь переднего стеклоочистителя защищена седьмым салонным предохранителем на 25 Ампер. За его работу отвечает реле R10.

Не работает омыватель

Цепь Ceed защищена предохранителями 7 и 8 для переднего и заднего омывателя. Если один из них не работает, то скорее всего отвечающий за него плавкий элемент перегорел и требует замены.

Вентилятор охлаждения

За работу отвечают два реле — R1 и R2, для малой и большой скорости вращения. А вот предохранитель один — пятый в подкапотном блоке, на 40 Ампер.

Ближний и дальний свет

№ 31 и 32 под капотом. А мощность обоих равна 10 А. Плавкий элемент ламп дальнего света можно найти в салонном блоке, где он промаркирован, как 6 и имеет такой же номинал, как у предыдущих.

В заводской комплектации отвечающего за него элемента не предусмотрено.

Дворники

За нормальную работу стеклоочистителей в Ceed отвечает 2 предохранителя расположенных в салонном монтажном блоке: седьмой за передний и восьмой за задний. Номинал первого равен 25, а второго — 15 Амперам.

Предохранитель противотуманных фар

У Сид разнесены по разным монтажным блокам. Если правая и левая передние ПТФ защищены элементом 11 в блоке под капотом, то за задние отвечает десятый салонного модуля. Мощность у первого равна 15 А, а у второго — 10 А.

Регулятор напряжения можно обнаружить на устройстве, к которому они прикреплены винтами.

Центральный замок

Его защищает предохранитель 26 подкапотной области, который рассчитан на 30 Ампер.

За дальний свет Ceed отвечает предохранитель 33 в блоке моторного отсека. Рассчитан на 20 А.

Горит предохранитель DRL OFF

Отвечает за ДХО и соединен с подрулевым переключателем света. Частый выход из строя символизирует о недостаточной мощности или проблем в проводке. Нужен предохранитель на 15А.

Киа Сид — предохранители и реле: назначение

Kia Ceed 1 ED, 2 JD (с 2012 года) и 3 CD поколений, их рестайлинговые модификации, как в кузове универсал, так и хэтчбек — одна из самых популярных моделей на отечественном рынке. Это современный автомобиль с большим количеством электроники. Список реле и предохранителей Киа Сид должны хорошо быть знакомы автовладельцам, ведь от них зависит стабильная работа системы.

Плавкие элементы распределены между двумя монтажными блоками. Один из них занимает левый торец приборной панели, а второй — место в подкапотном пространстве. Долгое время схема этих блоков оставалась неизменной, не считая отдельных усовершенствований 2014 года и в 2017-ом.

Киа Сид — предохранители и реле: назначение

Kia Ceed 1 ED, 2 JD (с 2012 года) и 3 CD поколений, их рестайлинговые модификации, как в кузове универсал, так и хэтчбек — одна из самых популярных моделей на отечественном рынке. Это современный автомобиль с большим количеством электроники. Список реле и предохранителей Киа Сид должны хорошо быть знакомы автовладельцам, ведь от них зависит стабильная работа системы.

Плавкие элементы распределены между двумя монтажными блоками. Один из них занимает левый торец приборной панели, а второй — место в подкапотном пространстве. Долгое время схема этих блоков оставалась неизменной, не считая отдельных усовершенствований 2014 года и в 2017-ом.

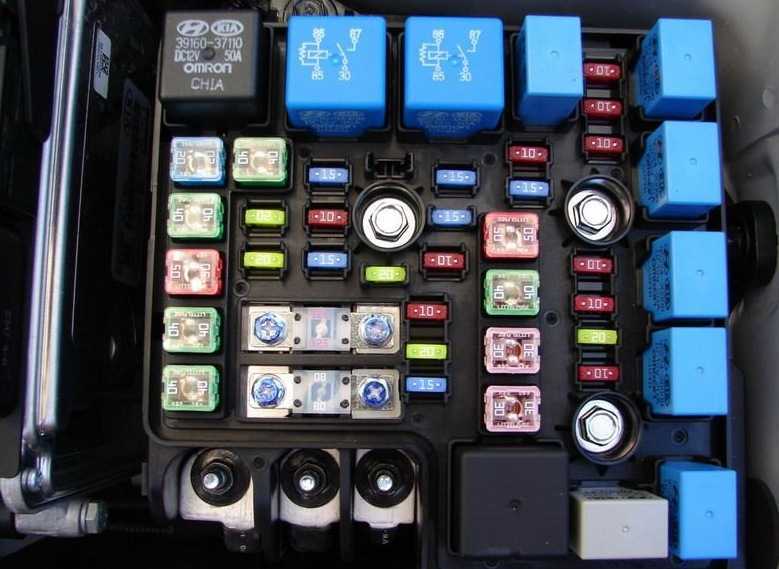

Основной блок предохранителей

Блоки предохранителей «Киа Сид» расположены в 2 местах: рядом с мотором и в салоне. Основной — размещенный под капотом машины, между аккумуляторной батареей и резервуаром для антифриза.

Защитные плавкие элементы собраны в черном ящике из пластика. Для того чтобы увидеть содержимое, нужно отжать защелки. На одной из поверхностей крышки помещена схема предохранителей «Киа Сид» 2008. С ее помощью можно найти плавкую вставку, ответственную за конкретный участок бортовой электросети.

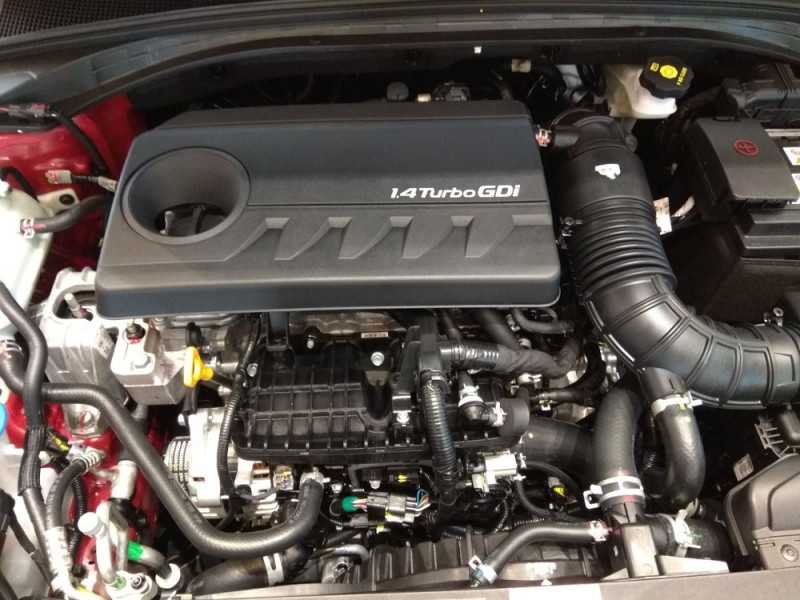

Бензиновый двигатель

В автомобиле с таким движком блоки элементов установлены по соседству с моторным отсеком, а также в салоне. По предохранителям Kia Ceed расшифровку можно найти на чертеже, размещенном на тыльной поверхности крышки.

Прежде всего, это сети в цепи различных реле:

•  омывателя фар;
•  датчика дождя;
•  крышки багажника;
•  стеклоочистителя;
•  электростеклоподъемника;
•  блокировки/разблокировки дверей;
•  предохранителей подкапотного отсека (реле 9) ЭБУД (электронный блок управления двигателем;
•  коммутатора блокировки замка зажигания.

Другие элементы регулируют:

•  механизм поясничной опоры сиденья водителя и пассажира;
•  работу аудиовизуальной головной аппаратуры, прикуривателя, передней и задней розеток;
•  автоматическое включение и выключение осветительных приборов;
•  модуль обогревателя водительского и пассажирского сидений;
•  электроусилители рулевого управления.

Кроме того, предохранители «Киа Сид» 2008 отвечают за работу:

• комбинации приборов;
• цифровых часов;
• электрического стояночного тормоза;
• обогревателя руля;
• модуля иммобилайзера;
• панорамного люка;
• наружных зеркал;
• выключателя стоп-сигнала;
• включателя спортивного режима.

Дизельный двигатель

У дизельного автомобиля «Киа Сид» предохранители пронумерованы и представлены в таком порядке под капотом:

Номер на схеме	Обслуживаемая цепь
1,2,28	Резерв
3	Свет заднего хода
4	Электронный блок управления двигателем, иммобилайзер, открытие дверей машины без ключа
5	ABS, ESC
6, 22,30	ЭБУ АКПП, стоп-сигналы
10	Топливный насос
11,14,17,21	ЭБУД
12	Звуковой сигнал
13	Форсунки
15	Катушки зажигания
16	Стартер
18	Датчики кислорода, система регулирования размера каналов впускной трубы
19	Обогрев ветрового стекла
20	Стоп-сигналы, помощь при движении на подъем
23,24	Предохранители салонного блока
25	Электрический вентилятор в системе отопления
26	Насос кондиционера
27	Датчик дождя
28	Обогрев заднего стекла
29	Блок предохранителей в салоне, выключатель зажигания
31,32	Стояночный тормоз
33	Электровентилятор радиатора

Не работает омыватель лобового стекла на Киа Сид

Такая проблема с омывателем лобового стекла на Киа Сид может привести к тому, что поездку придётся прекратить, чтобы не создать аварийную ситуацию на дороге. Поездку продолжить можно, но придётся останавливаться довольно часто, чтобы очистить лобовое стекло. В большинстве случаев такую проблему можно решить самостоятельно, просто следует знать, что искать, где искать.

Где может быть проблема

Если при включении переключателя не слышен звук работающего насоса омывателя лобового стекла, первое, что приходит на ум водителю, это проверить плавкую вставку в блоке предохранителей. Нужные предохранители установлены в салонном блоке, их два.

Они имеют обозначение на крышке FR WIPER, RR WIPER. Первый из них рассчитан на ток силой 25 Ампер, второй на 15 Ампер.

Проверить их можно визуально, но лучше использовать измерительный прибор, в качестве которого хорошо подходит автомобильный тестер или мультиметр.

Его отсутствие может быть из-за обрыва проводов подачи питания, окисления контактов переключателей на рулевой колонке или их неисправность. Попробуйте подключить электромотор насоса непосредственно к аккумуляторной батарее.

Работа моторчика подтвердит проблемы проводки или переключателей.

Наличие питания на клеммах нерабочего моторчика может свидетельствовать о его неисправности. Она может заключаться в износе щёток, обрыве в обмотках, других поломках. Устранить абсолютно все проблемы с электродвигателем самостоятельно невозможно, но восстановить работу зависших или изношенных щёток можно.

На что ещё следует обратить внимание

Наиболее часто происходит засорение или замерзание жидкости в магистралях её подачи к форсункам. Иногда через забывчивость водителя бачок омывателя оказывается пустым.

В некоторых случаях применение двух разных видов жидкостей приводит к выпадению осадков, которые легко засоряют магистральные трубки и форсунки.

Если такое произошло на вашей машине Киа Сид, систему следует тщательно промыть, продуть сжатым воздухом, жидкость заменить на качественную. Жидкость, используемую не по сезону, меняют иначе она может замёрзнуть. Если такое случается, систему нужно отогреть. Для этого машину необходимо поставить в тёплое место. Это может быть отапливаемый гараж, подземная парковка, другие аналогичные места.

• На условном сроке поймали пьяным за рулем



• Шкода рапид номер двигателя где находится



• Check door locks меган 2



• Замена рулевого вала киа рио



• Ремонт спидометров и тахометров

Блок плавких вставок в салоне Спортейдж 4

Блок предохранителей в салоне Kia Sportage 4

Монтажный блок Kia Sportage 4 в салоне смонтирован под панелью со стороны водительской двери.

Схема салонного блока предохранителей Киа Спортейдж 4 состоит из следующих элементов:

Схема салонного блока предохранителей Киа Спортейдж 4

С номиналом плавкой вставки 7.5 А:

• MDPS – датчик угла поворота рулевого колеса, блочок MDPS;
• ИНДИКАТОР ПОДУШКИ БЕЗОПАСНОСТИ – приборная панель, мультимедийный комплекс, световое оповещение аварийной остановки, климат-контроль с ручным или автоматическим управлением, навигационная система.
• ПУСК – на моделях без электронного ключа – ICM, а с электронным – ECM, цепь питания реле стартера в моторном блоке, ЭБУ, блокировка замка зажигания, датчик ручки переключения АКПП.
• МОДУЛЬ 6 – обогрев кресел.
• КОНДИЦИОНЕР 2 – ЭБУ климат-контролем.
• КОНДИЦИОНЕР 1 – ЭБУ климат-контролем, ионизатор салонного воздуха, цепи питания реле вентилятора, нагревателя ПТК 2,3 в монтажном блоке подкапотного пространства.
• СИГНАЛ ТОРМОЖЕНИЯ – стоповые огни, управляющая программа электронного ключа.
• МОДУЛЬ 8 – не задействован;

Блок плавких вставок в салоне Спортейдж 4

10 Ампер:

• МОДУЛЬ 2 – передние фары.
• ЭЛЕКТРОННЫЙ КЛЮЧ 1 – иммобилайзер, ЭБУ ключа.
• МОДУЛЬ 4 – программа помощи при парковке, оповещении о выезде из полосы движения, переключатель приборной панели, обнаружение преграды в слепой зоне внешних зеркал.
• МОДУЛЬ 3 – комплекс подогрева переднего, заднего ряда кресел, подсветка селектора автоматической трансмиссии, корректор положения подголовника, навигационная система, салонное зеркало с автоматическим затемнением, переключатель приборной панели, разъем для подключения диагностического оборудования, регулятор наклона света передних фар, вентиляции переднего ряда кресел, климат-контроля, освещения в салонном пространстве, экстренными вызовами.
• ПРИБОРНАЯ ПАНЕЛЬ – приборная панель.
• МОДУЛЬ 5 – электронный блок управления ключами.
• МОДУЛЬ 1 – рычаг переключения автоматической трансмиссии.
• ЭЛЕКТРОННЫЙ КЛЮЧ 3 – на моделях без программного запуска – иммобилайзер, а с электронным – ЭБУ ключом, кнопка запуска и останова силового агрегата.
• ЗУ – ICM, охранная сигнализация, приборная панель, канал передачи данных, беспроводная зарядка, датчик дождя.
• E-CALL – экстренные вызовы.
• ОТКРЫТИЕ КРЫШКИ БАГАЖНИКА – питание реле для открытия багажного отделения.
• ПЛАФОН ОСВЕЩЕНИЯ САЛОНА – подсветка перчаточного ящика, замка зажигания, багажного, салонного пространства, в том числе индивидуальные плафоны спереди, сзади, датчик открытия дверей.
• ЗАДНИЙ ПРОТИВОТУМАННЫЙ ФОНАРЬ – ПТФ сзади.
• МОДУЛЬ 7 – AEB, световое оповещение аварийной остановки, цепь открытия передних дверей электронным ключом снаружи.
• ЗЕРКАЛА С ОБОГРЕВОМ – управляющая программа климат-контроля, привод внешних зеркал.
• РЕЛЕ – USB-зарядка для задних пассажиров, BCM, усилитель, экстренные вызовы МТС, мультимедийный комплекс, навигационная система, розетка, беспроводная зарядка, регулятор положения подголовника, управляющая программа электронного ключа;

Блок предохранителей в салоне Kia Sportage 4

15 А:

• ПОДУШКА БЕЗОПАСНОСТИ – программа управления пассивной системой безопасности.
• ОБОГРЕВ РУЛЯ – BCM.
• ЗАДНИЙ СТЕКЛООЧИТИТЕЛЬ – предохранитель и реле заднего дворника.
• ОМЫВАТЕЛЬ – переключатель под рулевой колонкой.
• ЭЛЕКТРОННЫЙ КЛЮЧ 2 – ЭБУ ключа.
• МУЛЬТИМЕДИА – мультимедийный комплекс, навигационная система, USB-зарядка для задних пассажиров.

20 Ампер:

• МОДУЛЬ 9 – AEB, ABS 3, ВАКУУМНЫЙ НАСОС 2, ECU 6, TCU 2.
• ЛЮК В КРЫШЕ 1, 2 – панорамный люк.
• ПОДОГРЕВ ПЕРЕДНИХ И ЗАДНИХ СИДЕНИЙ – система вентиляции, обогрева водительского и переднего пассажирского кресла, подогревательный комплекс заднего дивана.
• РОЗЕТКА ПИТАНИЯ – прикуриватель.
• БЛОКИРОВКА ДВЕРЕЙ – центральный замок.
• ПОЛНЫЙ ПРИВОД – 4WD.

25 А:

• ЛЕВЫЙ И ПРАВЫЙ ЭЛЕКТРОСТЕКЛОПОДЪЕМНИК – централизованный переключатель выбора управления приводом стекол, с левой и правой стороны.
• УСИЛИТЕЛЬ – усилитель.
• ЭЛЕКТРОСТЕКЛОПОДЪЕМНИК С ЗАЩИТОЙ ОТ ЗАЩЕМЛЕНИЯ – привод стекла водительской двери с функцией предотвращения защемления.

30 А:

ПРИВОД КРЕСЛА ВОДИТЕЛЯ И ПЕРЕДНЕГО ПАССАЖИРА – соответственно корректор положения водительского и пассажирского сиденья спереди ручного типа.

Предохранители Kia Ceed I

Предохранитель – неотъемлемая часть любой электросети, защищающая проводку и электроприборы от токов короткого замыкания. Эта статья расскажет о том, где находятся предохранители в Kia Ceed I поколения (2007, 2008, 2009, 2010, 2011, 2012 годов выпуска), и схеме расположения с подробной расшифровкой.

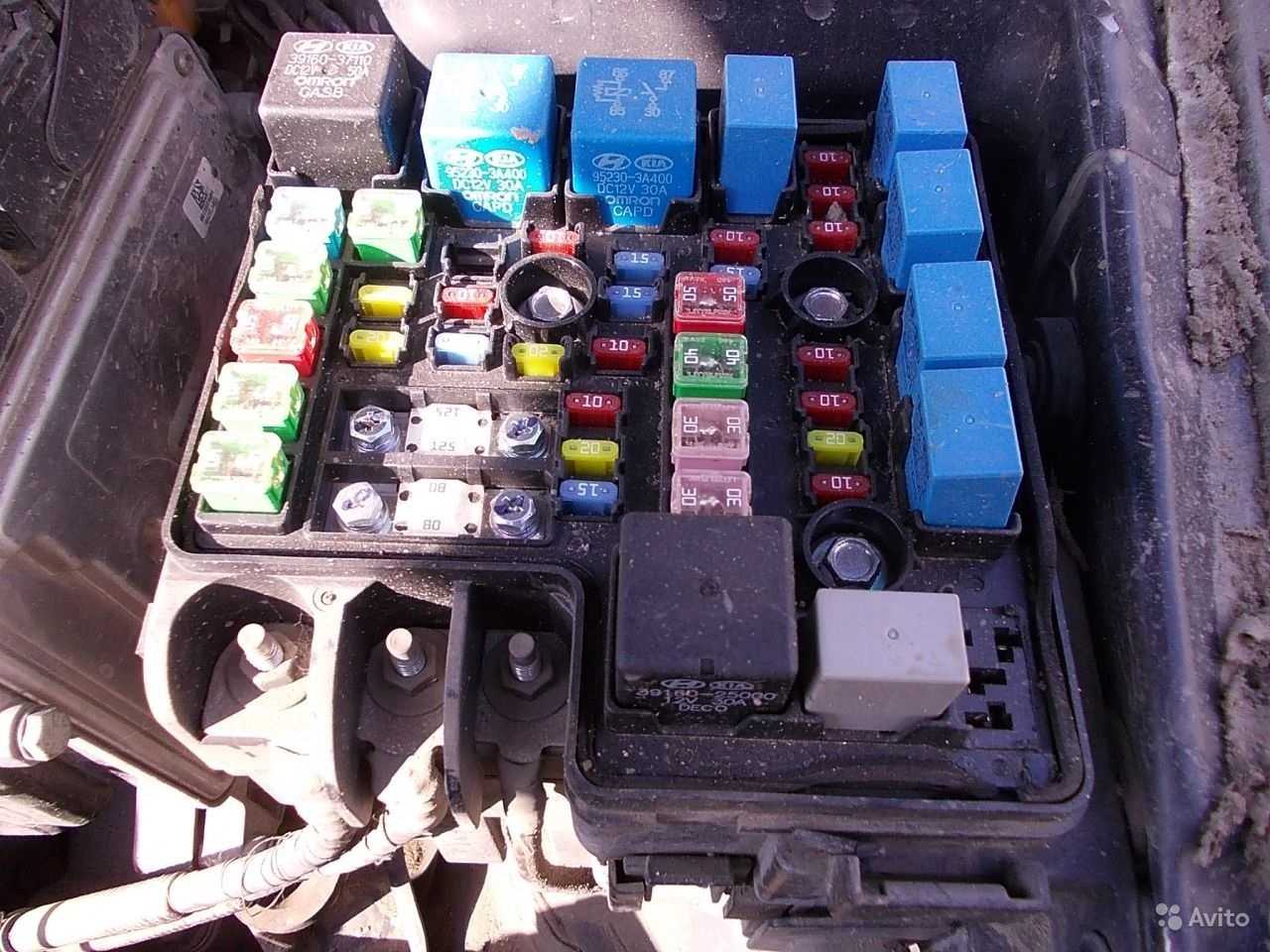

Блоки с предохранителями и реле в моторном отсеке

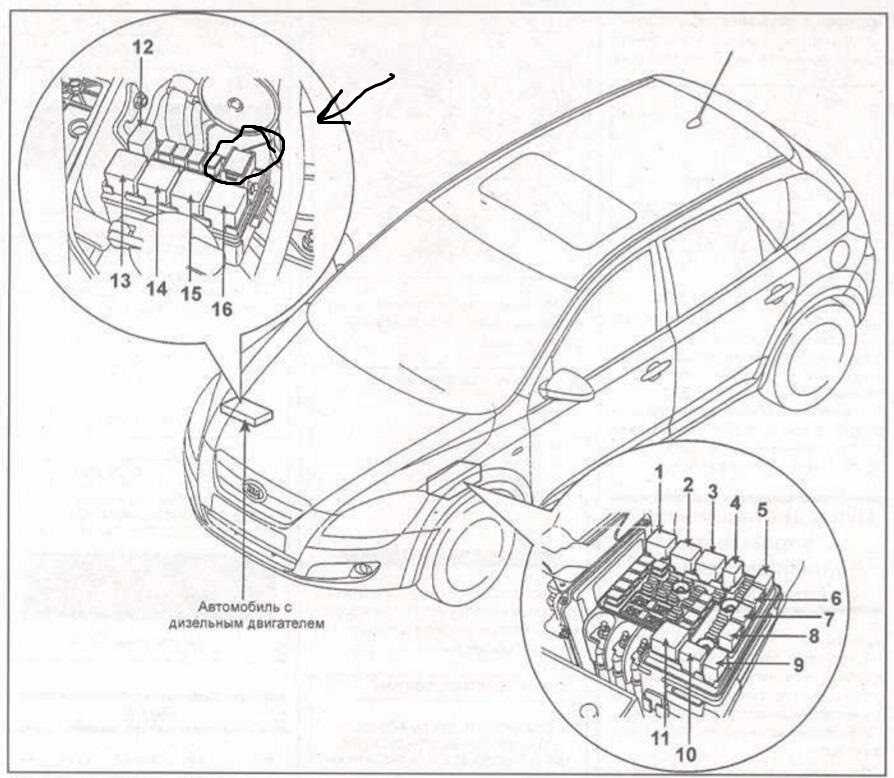

Под капотом находится 2 блока предохранителей и реле: основной и дополнительный. На автомобили с бензиновым двигателем устанавливается только основной монтажный блок (МБ).

На модели с дизелем – основной и дополнительный. Расшифровка назначения реле и предохранителей, установленных в них, приведена в таблицах ниже.

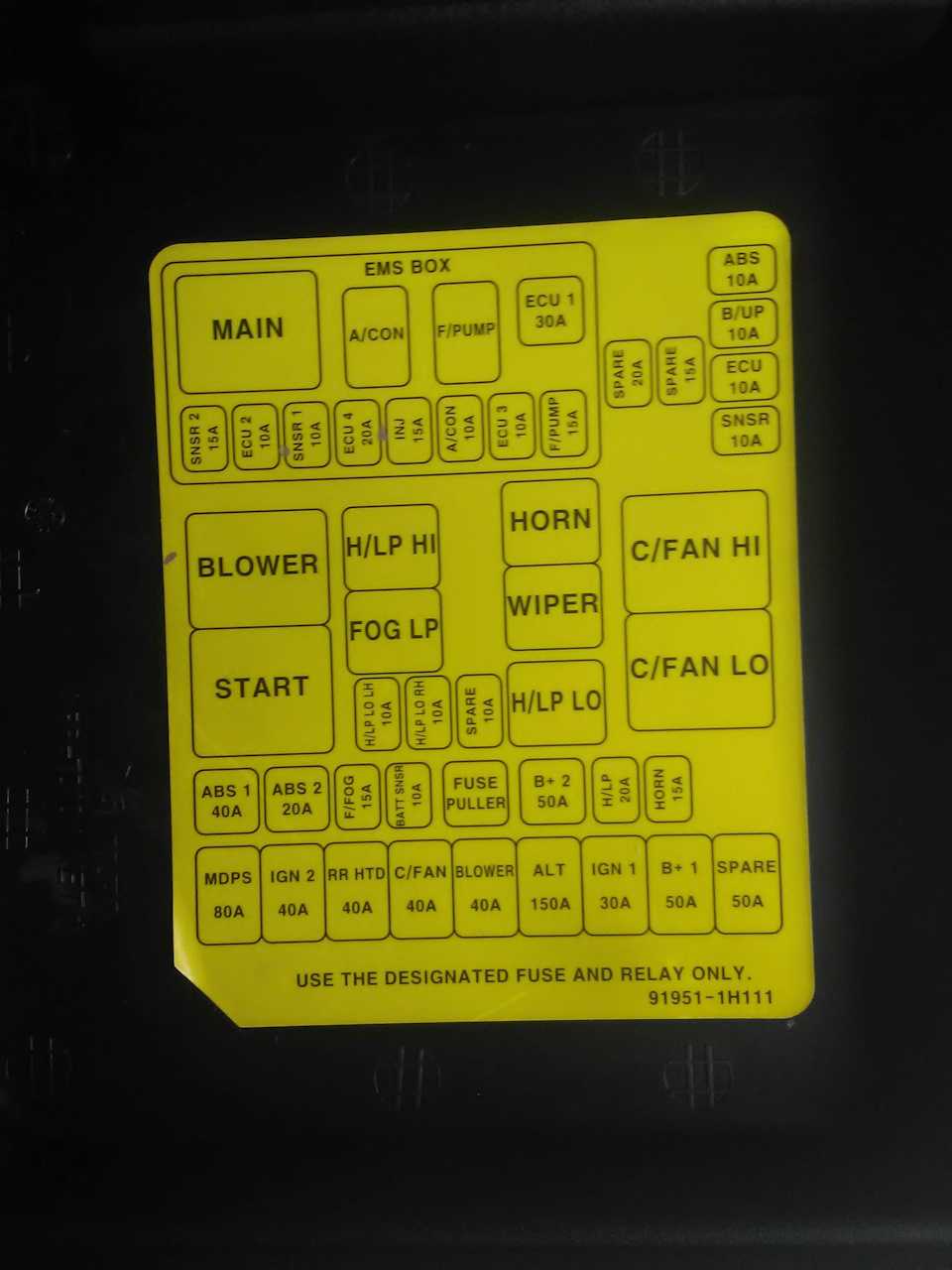

Главный блок с реле и предохранителями

Предохранители

Номер \ обозначение на схеме	Макс. ток, А	Название	Защищаемая цепь
1	20	AВS2	Система курсовой устойчивости ESP и антиблокировочкая система тормозов ABS
2	40	ABS1
3	50	В+1	ЭБУ электрооборудованием салона
4	40	RRHTD	Обогрев зеркал заднего вида
5	40	BLOWER	Электровентилятор
6	40	C/FAN	Электровентилятор системы кондиционирования
7	20	H/IP WASHER	Омыватель передних фар
8	20	SPARE	Резерв
9	125	ALTERNATOR	Генератор
10	80	MDPS	Электроусилиталь рулевого управления
11	15	FR FOG	Передние противотуманные фары
12	10	A/CON	Кондиционер
13	15	HAZARD	Аварийная сигнализация
14	10	SPARE	Резерв
15	20	SPARE	Резерв
16	20	F/PUMP	Топливный насос
17	15	SPARE	Резерв
18	10	ECU1	ЭБУД
19	10	ECU2	ЭБУД
20	20	ECU3	ЭБУД
21	15	INJ	Топливные форсунки, система кондиционирования
22	10	SNSR2	Датчики подсистем двигателя
23	15	HORN	Звуковой сигнал
24	50	B+2	ЭБУ электрооборудованием салона
25	40	IGN2	Стартер, выключатель (замок) зажигания
26	30	IGN1	Выключатель (замок) зажигания
27	30	ECU	Главное реле
28	10	ABS	Система курсовой устойчивости ESP, антиблокировочная система тормозов ABS, датчик курсовой устойчивости
29	10	ECU2	Система зажигания
30	10	B/UP	Выключатель лампы света заднего хода
31	10	H/LPLDRH	Ближний свет правой передней фары
32	10	H/LP LO LH	Ближний свет левой передней фары
33	20	H/LPHI	Дальний свет фар
34	10	SNSR1	Датчики подсистем двигателя

Номер \ обозначение на схеме	Название	Защищаемая цепь
R1	C/FAN2	Электровенталятор системы охлаждения (малая скорость вращения)
R2	C/FAN 1	Электровентилятор системы охлаждения (высокая скорость вращения)
R3	START	Стартер
R4	F/PUMP	Топливный насос
R5	A/CON	Кондиционер
RS	H/LP LO	Ближний свет фар
R7	HORN	Звуковой сигнал
R8	H/LPHI	Реле дальнего света фар
R9	FOG LP	Задние противотуманные фонари
R10	WIPER	Мотор дворников
R11	MAIN	Главное

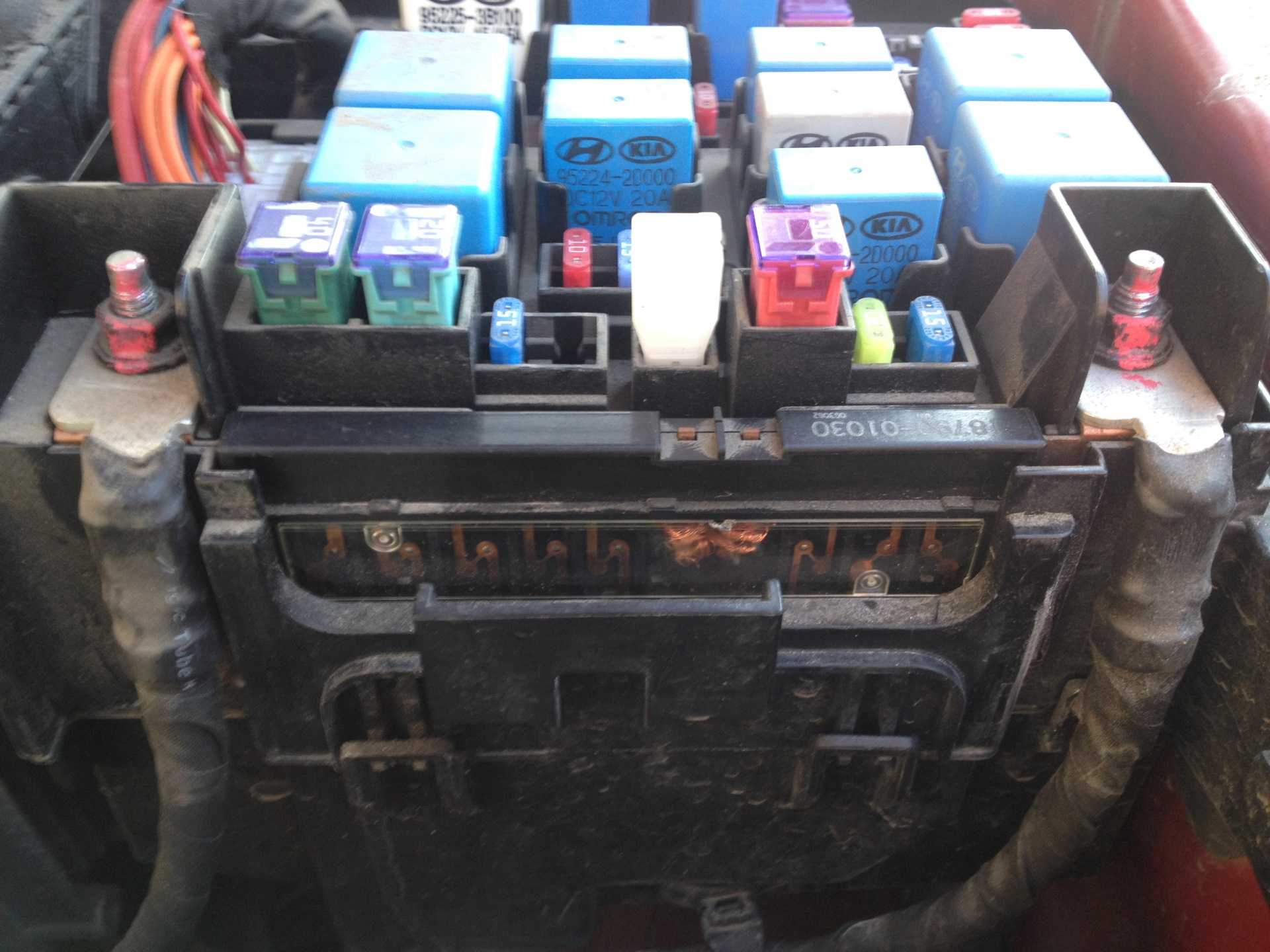

Блок с реле дизельный двигатель

Номер на схеме	Обслуживаемая цепь
12	Обогреватель топливного фильтра
13	Обогреватель РТС №3
14	Обогреватель РТС №2
15	Обогреватель РТС №1
16	Свечи накаливания

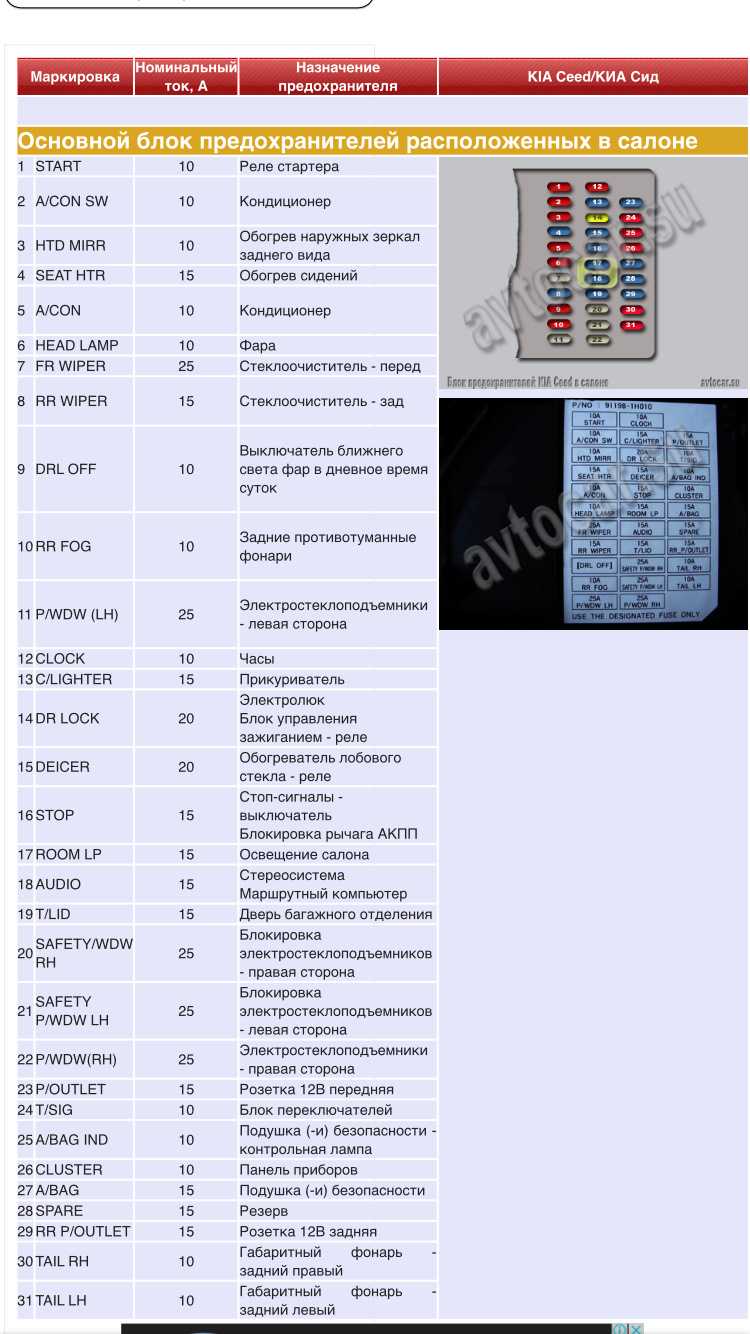

Блок с предохранителями и реле в салоне

Он находится в левом торце панели приборов, под пластиковой крышкой. В нем находятся предохранители прикуривателя, комбинации приборов, вентилятора отопителя и других приборов, размещенных в салоне, крыше и задней части автомобиля.

В таблице приведена расшифровка обозначений предохранителей.

Обозначение на схеме	Максимальная сила тока, А	Название	Защищаемая цепь
1	10	START	Втягивающая обмотка якоря стартера
2	10	A/CONSW	ЭБУ кондиционера
3	10	HTD MIRR	Система обогрева наружных зеркал
4	15	SEAT HTR	Подорев сидений
5	10	A/CON	Кондиционер
6	10	HEADLAMP	Лампы дальнего света
7	25	FR WIPER	Стеклоочиститель ветрового стекла
8	15	RR WIPER	Стеклоочиститель заднего стекла
9	15	DRL OFF	Выключение ближнего света фар в дневное время суток
10	10	RR FOG	Задние противотуманные фонари
11	25	P/WDW LH	ЭБУ стеклоподъемниками
12	10	CLOCK	Часы
13	15	C/UGHTER	Прикуриватель
14	20	DR LOCK	Люк, реле блока управлением зажигания
15	15	DEICER	Отогрев щеток ветрового стекла
16	15	STOP	Стоп-сигналы
17	15	ROOM LP	Освещение салона
18	15	AUDIO	Аудиосистема, маршрутный компьютер
19	15	T/UD	Дверь задка
20	25	SAFETY P/WDW RH	Блокировка электрических стеклоподъемников (правая сторона)
21	25	SAFETY P/WDW LH	Блокировка электрических стеклоподъемников (левая сторона)
22	25	P/WDW	Электрические стеклоподъемники
23	15	Р/OUTLET	Передняя розетка
24	10	T/SIG	Блок переключателей
25	10	A/BAG IMD	Контрольная лампа подушки безопасности
26	10	CLUSTER	Комбинация приборов
27	15	A/BAG	Подушка безопасности
28	15	SPEARE	Резерв
29	15	RR.P/OUTLET	Задняя розетка
30	10	TAIL RH	Задний правый габаритный фонарь
31	10	TAIL LH	Задний левый габаритный фонарь

Предохранители № 17 и 18 объединены пластмассовой обоймой. При ее извлечении разрываются цепи аудиосистемы и внутреннего освещения. Эта функция позволяет избежать глубокого разряда аккумулятора во время долгой (от 1 месяца) стоянки.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Как вынуть предохранитель на киа сид

Несмотря на надежность такого автомобиля, как Kia Ceed, у него все равно может произойти поломка. И нередким явлением является перегрев предохранителей и реле в любом из представленных выше блоков. Если это произошло, рекомендуется своевременно обнаружить неисправность и обеспечить замену детали. В видео «замена предохранителей на киа рио» ,я показал где предохранители находятся,а с помощью чего не указ…

Данная статья подробнее рассмотрит такую немаловажную составляющую всех автомобилей, как блоки предохранителей, используемые в Киа Сид. Приношу извинения за качество съемки, исправлюсь. Видео о небольшой «неисправности» системы стеклоомывате…

Таким образом, Киа Сид – автомобиль, оборудованный тремя блоками предохранителей и реле, обеспечивающих бесперебойную работоспособность систем транспортного средства.

Благодаря наличию подобных элементов удается без каких-либо проблем включить двигатель, обеспечить обогрев переднего и заднего стекол и так далее. Недоремонт….Диагностика предохранителя на РИО 3.

Нам нужно будет починить не включающуюся магнитолу на…

После проверки блока предохранителей моторного отсека надежно установите на место крышку блока предохранителей. В противном случае может возникнуть неисправность электрической системы вследствие попадания воды внутрь. Где находятся предохранители в салоне киа рио.

Имейте ввиду, что на конкретных моделях, те, или иные предохранители могут отсутствовать.

Ниже представлены несколько вариаций компановки блока в моторном отсеке, в зависимости от комплектаций и типов двигателя. Если вы не знаете каким вариантом воспользоваться, то ориентируйтесь на первый.

Блок, находящийся в салоне представлен в одном варианте. Замена блока предохранителей , проклейка воздуховодов на отопителе.

Чтобы получить доступ к этому агрегату, необходимо снять крышку. Сделать это можно только после того, как будут отжаты все фиксаторы. На внутренней стороне крышки можно увидеть схему расположения предохранителей, и ниже представлено ее изображение. Столкнулся с проблемой не работающего прикуривателя и не мог найти схему с предохранителями именно для…

В основном, реле, представленные в этом блоке, отвечают за те же функции, что и предохранители в основном агрегате. Помимо прочего, сюда также можно отнести элементы, регулирующие работу сигнализации и датчика дождя. после мойки не работали спидометр тахометр кия Сид 2010г.после часа катания с печкой все пришло в норму.выво…

Впервые прототип автомобиля Kia cee’d был представлен на Женевском автосалоне весной 2006 года. Корейский автопроизводитель Kia Motors позиционировал модель как европейский автомобиль, создаваемый для Европы и производимый в Европе. На видео показано где находится предохранитель прикуривателя на киа спектре и как заменить этот предохран…

Предохранители, приведенные в этом руководстве, могут быть установлены на вашем автомобиле. Информация действительна на момент выпуска в печать. При проверке панели предохранителей автомобиля сверяйтесь с этикеткой. Камера: iPhone 4S Музыка: Mad Mav — Bullet-Proof Моя партнерская программа VSP Group. Подключайся! .

После этого необходимо вернуть крышку на место, обеспечить ее фиксацию, закрутив нужные гайки и винтики, и снова завести двигатель. набор экстракторов набор реверсивных ключей 1 если у вас загорелся ручник или абс…

Дополнительно сюда можно отнести предохранители, отвечающие за работоспособность различных систем. Например, безопасная работа системы зажигания или охлаждения двигателя обеспечивается за счет предусмотренных для этого предохранителей и реле в монтажном блоке. Замена магнитолы в комплектациях Classic и Comfort на магнитолу от Luxe Старая магнитола 96170A2100WK Магнитола от компле…

Определить повреждение предохранителя можно самостоятельно. Вне зависимости от того, какой блок проверяется, необходимо первоначально отключить работу аккумулятора и двигателя во избежание различных травм, связанных с электричеством.

В случае перегорания мультипредохранителя или главного предохранителя рекомендуется обратиться к официальному дилеру Kia. В этом видео я покажу вам как проверить предохранители на вашем авто не вынимая их из колодок это нужно…

Расположение предохранителей KIA Ceed 2007-2012

Использована информация из руководств по эксплуатации 2010 и 2011 годов. Расположение и функции предохранителей в автомобилях, произведенных в другое время, могут отличаться.

Предохранители прикуривателя (розетки) в KIA Cee’d расположены в блоке предохранителей панели приборов (см. предохранители «C/зажигалка» (прикуриватель), «Р/ВЫХОД» (розетка питания) и «RR Р/ВЫХОД» (розетка сзади)).

Оглавление

Расположение блока предохранителей

Автомобили с левым рулем

Автомобили с правым рулем

Моторного отсека

Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю.

Назначение предохранителей на панели приборов

Описание	Номинал, Ампер	Защищенный компонент
НАЧАЛО	10A	Соленоид пускового двигателя
ПО А/КОН	10A	Система кондиционирования воздуха
ГТД ЗЕРКАЛО	10A	Обогрев наружного зеркала заднего вида
СЕАТ ХТР	15A	Подогрев сиденья
А/КОН	10A	Система кондиционирования воздуха
НАЛОБНЫЙ ФОНАРЬ	10A	Фара
ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ	25A	Стеклоочиститель (передний)
ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ	15A	Задний стеклоочиститель
ДХО ВЫКЛ.	—	Дневные ходовые огни выключены
РР противотуманные фары	10A	Противотуманная фара (задняя)
P/WDW (левый)	25A	Электростеклоподъемник (слева)
ЧАСЫ	10A	Часы
C/зажигалка	15A	Зажигалка
ДР ЛОК	20A	Люк, Дверь запирается/отпирается
ДЕИЛЬЕР	15A	Передний антиобледенитель
STOP	15A	Выключатель стоп-сигнала
КОМНАТА LP	15A	Комнатная лампа
АУДИО	15A	Аудио, Путевой компьютер
Т/КРЫШКА	15A	Задняя дверь, Складное зеркало
БЕЗОПАСНОСТЬ P/WDW RH	25A	Стеклоподъемник безопасности (справа)
БЕЗОПАСНОСТЬ P/WDW LH	25A	Стеклоподъемник безопасности (слева)
P/WDW(RH)	25A	Электростеклоподъемник (справа)
Р/ВЫХОД	15A	Розетка
T/SIG	10A	Модуль переключения
A/СУМКА ИНД.	10A	Индикатор подушки безопасности
КЛАСТЕР	10A	Кластер, TPMS
СУМКА	15A	Воздушная подушка
ХВОСТ ПРАВЫЙ	10A	Задний фонарь (справа)
ХВОСТ ЛЕВЫЙ	10A	Задний фонарь (левый)
MDPS	15A	Рулевое управление с электроприводом
RR_P/ВЫХОД	15A	Задняя розетка

Описание	Номинал, Ампер	Защищенный компонент
B+ 2	50A	Распределительная коробка I / P (S / ROOF 20A, ДР ЛОК 20A, STOP 15A, T / LID 15A, разъем питания — КОМНАТА 10A, АУДИО 15A, ДЕИЛЬЕР 15A, RR P / OUTLET 15A)
B+ 1	50A	Распределительная коробка I/P (реле — электрические стеклоподъемники, предохранитель — P/WDW LH 25A, P/WDW RH ​​25A, HAZARD 15A), РР противотуманные фары 10A, реле — задний фонарь, предохранитель — ХВОСТ ЛЕВЫЙ 10, ХВОСТ ПРАВЫЙ 10A)
С/ВЕНТИЛЯТОР	40A	Реле C/вентилятора (высокий уровень), реле C/вентилятора (низкий уровень)
ALT	150A	Генератор
АБС 2	20A	Модуль управления ABS, модуль управления ESP
АБС 1	40A	Модуль управления ABS, модуль управления ESP
RR HTD	40A	Распределительная коробка I/P (RR HTD RLY)
ВОЗДУХОДУВКА	40A	Двигатель вентилятора
MDPS	80A	Модуль рулевого управления с электроприводом
ИГН 2	40A	Замок зажигания (IG2, СТАРТ)
ЭБУ 4	20A	ЭБУ, ИСА, ЕГР
F/НАСОС	15A	Реле топливного насоса
IGN 1	30A	Замок зажигания (IG1. ACC)
H/LP	20A	Головной фонарь (высокий)
Ф/туман	15A	Передний туман
HORN	15A	Horn
В/Н НЧ ПРАВ.	10A	Фара правая
В/Н Н Н Л Н	10A	Левая фара, комбинация приборов (индикатор ближнего света)
ABS	10A	Модуль управления ABS, модуль управления ESP
ECU	10A	Дизель-TCM, ЭБУ, ТКУ Бензин — ECM, PCM, ECU, PCU
ЭБУ 3	10A	ECU
ЭБУ 2	10A	ECU
ЭБУ 1	30A	Дизель — ECM, ЭБУ, ТКУ Бензин — ECM, PCM, ECU, PCU
INJ	15A	Дизель — электрический привод EGR, привод VGT Бензин — форсунки № 1 — № 4
СНСР 2	15A	Дизель — реле кондиционера/кондиционера, реле кондиционера/вентилятора (высокая/низкая), лямбда-зонд, реле воздушного отопителя, иммобилайзер; Бензин — реле кондиционера/кондиционера, реле вентилятора C/вентилятора (высокий/низкий уровень), датчик положения распределительного вала, электромагнитный клапан продувки адсорбера, клапан управления маслом, кислородный датчик вверх/вниз, иммобилайзер
СНСР 1	10A	Дизель — реле кондиционера/кондиционера, реле кондиционера/вентилятора (высокая/низкая), лямбда-зонд, реле воздушного отопителя, иммобилайзер; Бензин — реле кондиционера/кондиционера, реле вентилятора C/вентилятора (высокий/низкий уровень), датчик положения распределительного вала, электромагнитный клапан продувки адсорбера, клапан управления маслом, кислородный датчик вверх/вниз, иммобилайзер
А/КОН	10A	Реле А/Кон
SNSR	10A	ЭБУ, ТКУ
B/UP	10A	Резервная лампа
БАТТ СНСР	10A	Датчик батареи
Только дизельный двигатель:
GLOW	80A	Свечение, Нагреватель воздуха
ПТК ХТР 1	50A	PTC-нагреватель 1
ПТК ХТР 2	50A	PTC-нагреватель 2
ПТК ХТР 3	50A	Нагреватель PTC 3
ТОПЛИВНЫЙ ФИЛЬТР	30A	Топливный фильтр (отопитель)

Установка сигнализации KIA Ceed ED, точки подключения Киа Сид

• Автосигнализация StarLine A93 Dialog с функцией автозапуска

Надежная автомобильная охранная система с диалоговой авторизацией, индивидуальными ключами шифрования, автозапуском и функцией интеллектуального автозапуска. Рассчитана на работу в условиях экстремальных городских помех. Диалоговая авторизация. Диалоговый код управления с индивидуальными ключами шифрования длиной 128 бит исключает интеллектуальный электронный взлом, устойчив ко всем существующим кодграбберам. Для защиты кода использован наиболее совершенный в настоящий момент алгоритм диалогового кодирования, а также инновационный метод прыгающих частот. В этом методе во время передачи команд специализированный трансивер многократно меняет частоты по специальной программе в периоде каждой посылки.

• Модуль обхода штатного иммобилайзера BP-03

Необходимое время для установки — 4 часа

1. Снимаем подторпедник Киа Сид. Для этого необходимо выкрутить 4 самореза, отсоединить 3 разъема и колодку диагностики

2. Снимаем левый порог и кик-панель Киа Сид. Для этого необходимо выкрутить саморез крепления ручки открытия капота и снять ее

3. Для снятия левой стойки лобового стекла необходимо вынуть заглушку и выкрутить находящийся под ней саморез

4. Откручиваем 3 самореза крепления облицовки рулевой колонки и снимаем его.

5. Снимаем облицовку приборного щитка Киа Сид (на защелках), выкручиваем 3 самореза крепления приборного щитка и вынимаем его

6. Устанавливаем светодиод в левую стойку лобового стекла, антенный модуль в левый верхний угол лобового стекла или за приборный щиток, датчик удара на рулевой вал, сервисную кнопку под пластиком с левой стороны торпеды

7. Блок сигнализации крепим при помощи липкой ленты и саморезов справа за приборным щитком

8. Устанавливаем под капотом KIA Ceed сирену, датчик температуры двигателя. Концевик капота используем штатный

9. Провода в салон прокладываем через штатную резинку в центре моторного щита. Для этого откручиваем две гайки М6 и снимаем пластиковый защитный кожух

10. Подключаем провода массы, поворотников, ручного тормоза, тахометра, концевиков дверей и багажника

11. Для подключения центрального замка необходимо отсоединить белый разъем, вытянуть его за приборный щиток, сделать подключение и вставить его обратно.

12. При необходимости подключаем контроль педали тормоза

13. Подключаем провода питания, зажигания 1, зажигания 2, аксессуаров и стартера

14. Модуль обхода штатного иммобилайзера подключаем в разрыв белого провода штатной рамки

15. Дополнительную блокировку можно сделать, разорвав провод питания бензонасоса KIA Ceed

источник

Немного истории автомобиля KIA Spectra и характеристики

Седан Киа Спектра на 5 мест выпускали изначально только в Южной Кореи с 2000 по 2004 года, а потом и с 2005 по 2009 машину собирали в России на «ИжАвто». Данная модель прославилась в Америке в 2002 году, как лидер продаж. Как видите, производство остановилось в 2009 году на 104,7 тысячном седане, но через два годика в 2011 производство пришлось запустить снова, но только для того, чтобы выполнить перед Kia Motors долговое обязательство. Ещё было произведено 1700 автомашин.

Для российского и украинского рынков седан имел двигатель только 1,6 литров, что выдавал 101 лошадиную силу. А максимальный крутящий момент составлял 147 Н•м. В США на KIA Spectra был двигатель того же объёма, но только выдавал 107 л.с. Также в Америке и в Европе были доступные комплектации с мотором 1,8 (125 л.с.) и 2,0 (132 л.с.). Данную модель авто можно было встретить с другим именем, например: Sephia II, Mentor II или Shuma II. Дальше на данной платформе начали производить Kia Cerato первого поколения (начиная с 2003 «в Южной Кореи», 2004 «в Европе, США и других ранках»).

Технические характеристики Киа Спектра с двигателем 1,6 (101 л.с.):

• Длинна — 4510 мм
• Ширина кузова с зеркалами — 1720 мм
• Высота — 1415 мм
• Клиренс — 156 мм
• Снаряжённая масса с МКПП / АКПП — 1170 / 1201 кг
• Полная масса авто с МКПП / АКПП — 1600 / 1630 кг
• Трансмиссия — 5-ст. МКПП или 4-ст. АКПП
• Максимальная скорость KIA Spectra — 186 км/ч
• Разгон от 0 до 100 — 11,6 сек
• Расход бензина в городе — 10,5 литров на 100 км пробега
• Расход бензина на трассе при скорости 90 / 120 км/ч — 6 / 7,9 л
• Цилиндры — 4, расположены вертикально в ряд
• Количество клапанов — 16
• Привод — передний
• Крутящий момент — 148 Нм
• Размер шин — 185/65 R14
• Схема электропроводки Киа Спектра — однопроводная, отрицательный плюс соединён с «массой»
• Аккумуляторная батарея — 12 В, ёмкость 55 Ач
