Схема предохранителей киа спортейдж 3

Как предотвратить перегорание предохранителя прикуривателя?

Прикуриватель в автомобиле является удобным аксессуаром для зарядки различных устройств, таких как мобильные телефоны или навигационные системы. Он питается от электрической системы автомобиля и обычно имеет свой собственный предохранитель.

Перегорание предохранителя прикуривателя может возникнуть по разным причинам, включая перегрузку прикуривателя или короткое замыкание. Чтобы предотвратить такие ситуации и защитить предохранитель, следуйте рекомендаций:

1. Пользоваться только одним устройством. Не подключайте сразу несколько устройств к прикуривателю, так как это может привести к перегрузке и перегреву предохранителя.
2. Использовать низкопотребляющие устройства. Если возможно, выбирайте устройства с низким потреблением энергии, чтобы снизить нагрузку на предохранитель.
3. Избегать попадания влаги. Держите прикуриватель и подключаемые устройства в сухом состоянии, чтобы избежать короткого замыкания.
4. Не оставлять подключенные устройства без присмотра. Если вы оставляете автомобиль на длительное время, не оставляйте подключенные устройства без присмотра, чтобы избежать потенциальных проблем с предохранителем.
5. Регулярно проверять состояние предохранителя. Периодически проверяйте предохранитель прикуривателя на наличие повреждений или перегораний, и заменяйте его при необходимости.

Следуя этим рекомендациям, вы сможете предотвратить перегорание предохранителя прикуривателя и обеспечить длительное и безопасное использование этого устройства.

Kia Sportage 3 — предохранители и реле

Часто на киа спортейдж 3, а также на его собрате Hyundai ix35, происходит поломка муфты включения полного привода ПП. При трогании с места с вывернутыми колесами либо немного повернутыми, градусов на предохранитель киа спортейдж 3 и более происходят толчки в трансмиссии, по ощущениям — в задние колеса. Если начинать движение с прямолинейного положения никаких толчков.

Полного привода просто. При вращении передних колес карданный вал вращается, а задние колеса стоят. Даже при включенной блокировке 4wd lock.

Реле и предохранители в Kia Sportage 3 (SL)

На приборке может появиться индикатор неисправности системы 4wd. Коды ошибок С и С Если на вашем авто проявляется один из этих симптомов, эта статья предохранитель киа спортейдж 3 поможет решить проблему самостоятельно. Либо провести ремонт на СТО, и проконтролировать качество выполненных работ.

Kia Sportage 3 — компактный кроссовер от компании Kia Motors.

Данная модель выполнена на одной платформе с известным кроссовером от компании Hyundai. И если рассматривать оба автомобиля с технической точки зрения, то Спортейдж является практически копией Hyundai IX На территории России выпускают автомобиль с тремя силовыми агрегатами, а также двумя блоками предохранителей и предохранитель киа спортейдж 3, речь о которых пойдет в данной статье. Как уже было сказано, у автомобиля два основных блока с рассматриваемыми элементами.

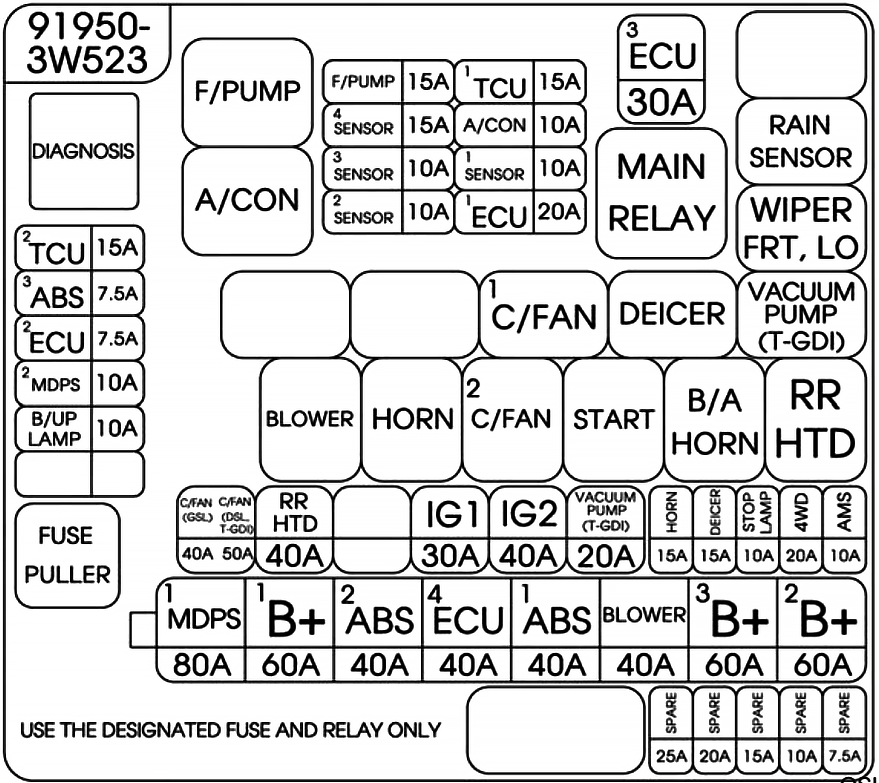

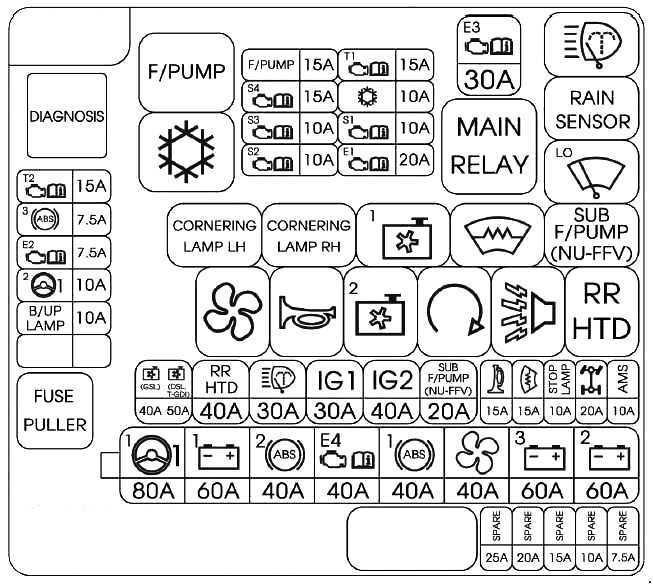

Один находится под капотом рядом с двигателем, второй монтажный блок можно обнаружить в салоне транспортного средства.

Оба агрегата обеспечивают надежную работоспособность системы автомобиля, предохраняя электрические цепи от возможного перенапряжения и последующей поломки. Основной блок расположен под крышкой капота.

Найти его не составит никакого труда.

Данный агрегат содержит огромное количество предохранителей, и на схеме, представленной ниже, это можно увидеть. Также ниже представлена таблица, где отмечены основные предохранители, отвечающие предохранитель киа спортейдж 3 работоспособность наиболее важных функций автомобиля. Прежде чем приступать к замене, необходимо убедиться в том, что поломка произошла именно в блоке предохранителей.

Обнаружить это можно невооруженным глазом. Достаточно открутить крышку агрегата и посмотреть элемент, а точнее — его корпус на наличие деформаций в результате перегорания.

Если корпус потемнел и обуглился, это значит, что предохранитель требуется заменить. Если замена детали требуется для блока, расположенного под капотом, то потребуется выполнить следующие действия:.

Монтажный блок

Этот отсек уже находится в салоне автомобиля перед левым коленом водителя. Доступ разрешен с места водителя

Чтобы открыть панель, осторожно потяните за ручку устройства, и крышка откроется. Там же расположено много предохранителей

Вот список самых важных:

• F1. Аудио и навигационная система;
• F3. Окна;
• F7. Электроусилитель руля;
• F17. Противотуманные огни;
• F16. Тревога;
• F9. Стартер;
• F22. Воздушная подушка;
• F36. Кондиционирование воздуха.

Этот блок в основном содержит предохранители для различных систем автомобиля. Если есть проблемы с системой, обеспечивающей комфорт вождения, вам следует сначала найти причину здесь.

Итак, здесь вы найдете предохранители Sportage 3 от: люка, прикуривателя, дверных замков и перемычки, благодаря которым работает внутреннее освещение Kia Sportage 3.

Есть перемычки, отвечающие как за внутреннюю, так и за внешнюю системы автомата. Вам нужна защита для стеклоомывателей? Это здесь. Перемычка от него находится тут же, в монтажном отсеке.

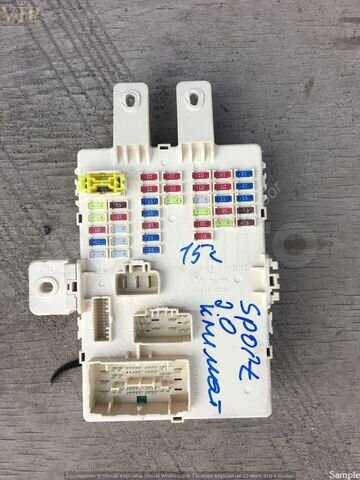

Блок в салоне

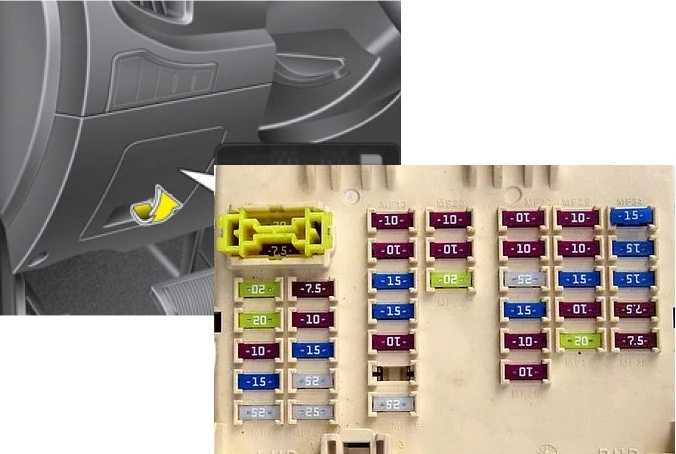

Расположен под панелью со стороны водителя. Для доступа уберите защитную крышку.

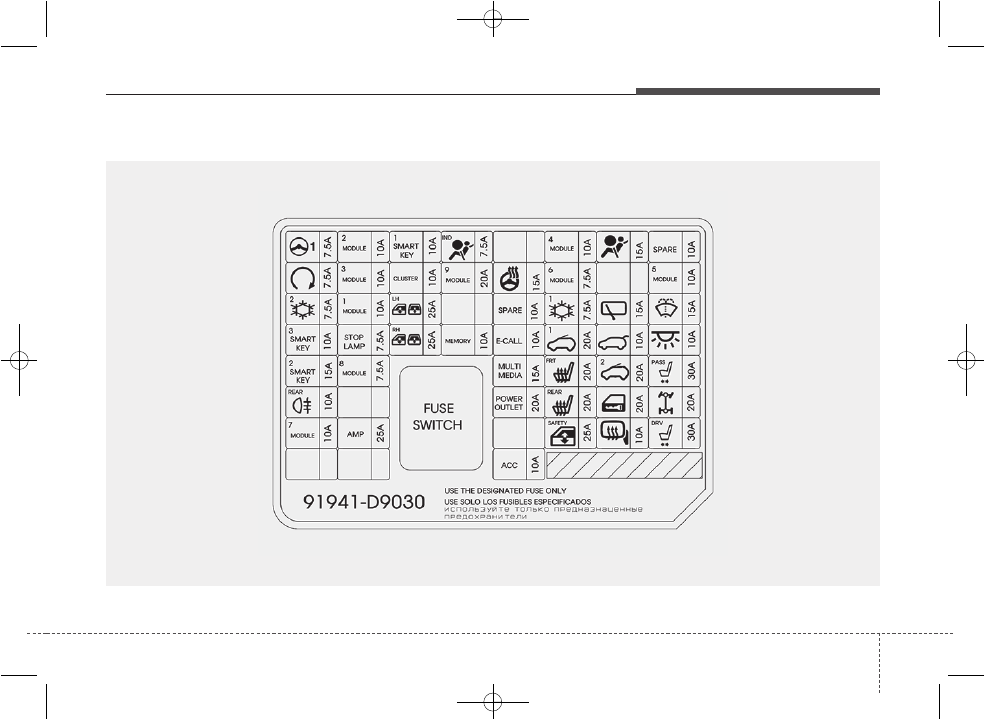

Пример схемы с крышки блока

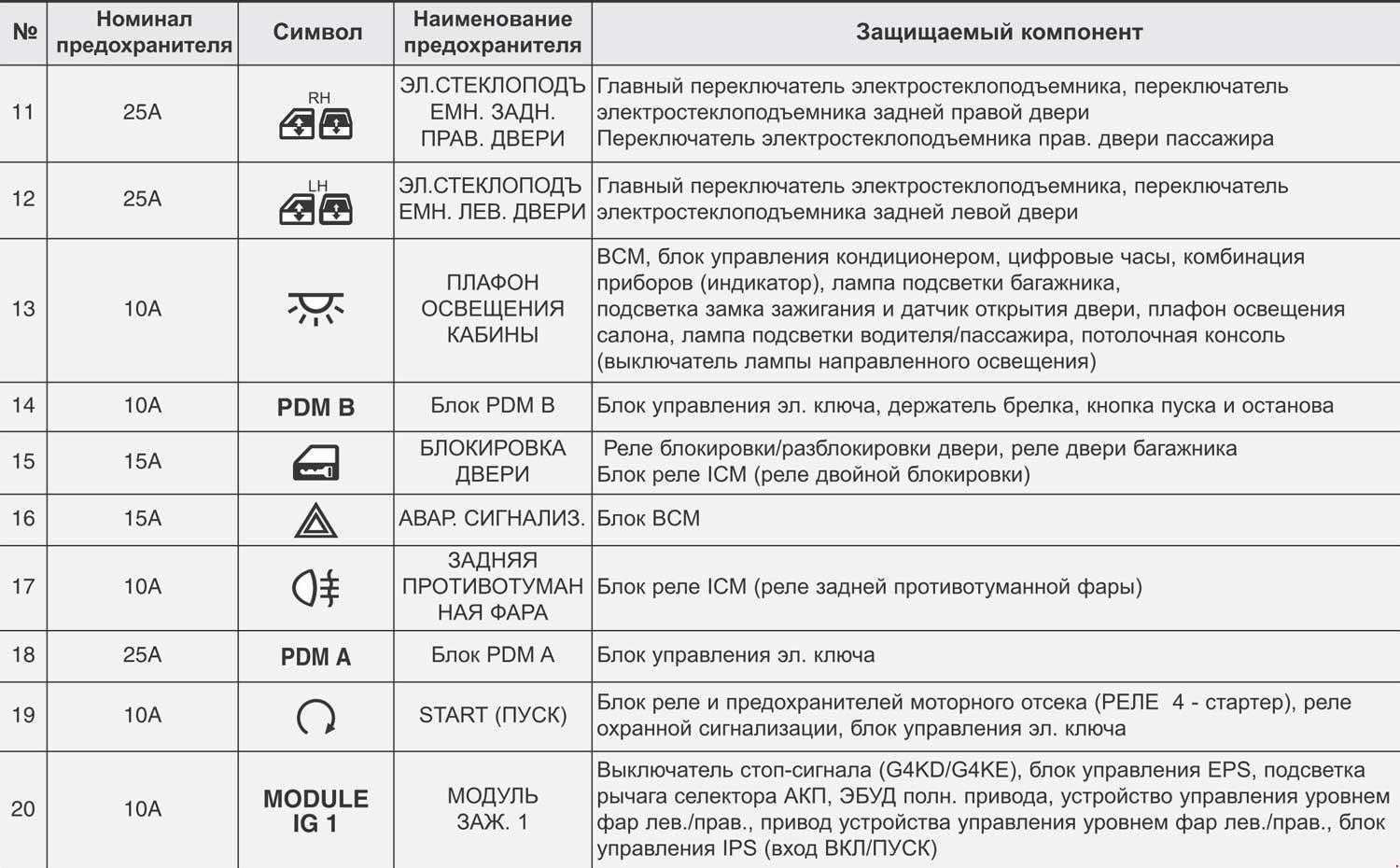

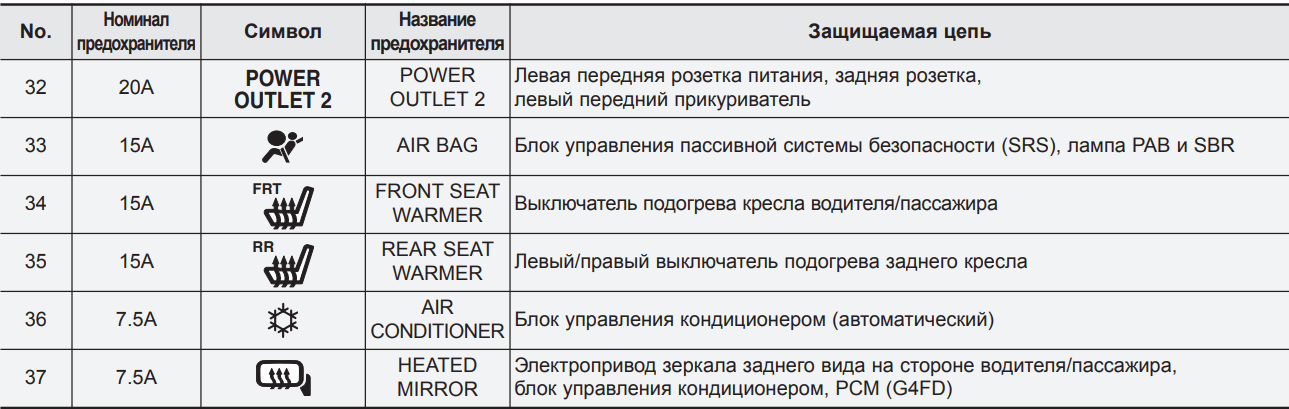

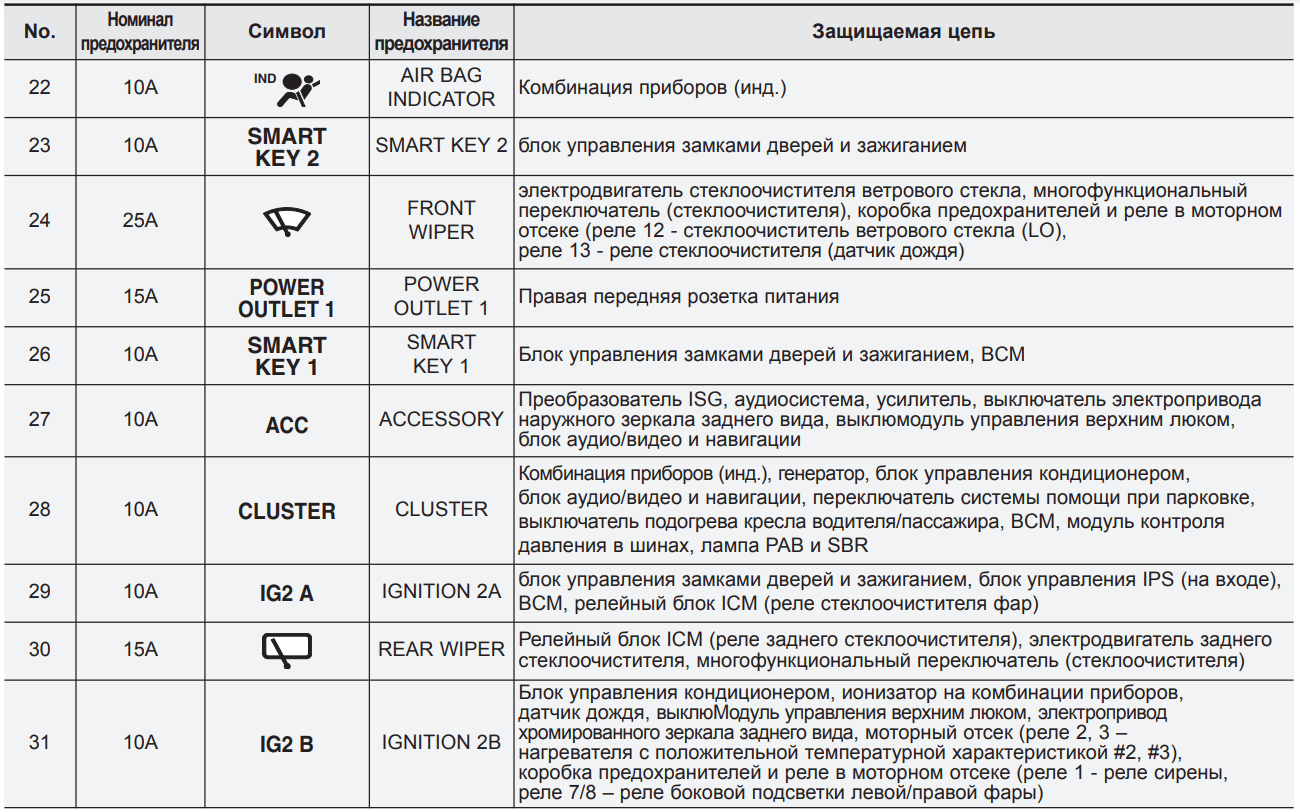

Схема в таблице

p, blockquote 12,0,0,0,0 —>

1	20А Блок аудио/ видео и навигации, преобразователь ISG, аудиосистема
2	7,5А RF-приемник (радио антенна)
3	20А Блок безопасного управления стекло подъемником на стороне водителя
4	20А Эл. привод водительского сидения.
5	10А Многоцелевой соединитель проверки, блок управления сиреной, соединитель канала передачи данных, зуммер парковки с видеокамерой заднего вида, выключатель питания наружного зеркала, блок наклона
6	15А Выключатель управления люком
7	25А Усилитель рулевого управления
8	7,5А Рычаг селектора АКП
9	10А Лампы освещения поворота
10	15А Обогрев сиденья водителя.
11	25А Стекло подъемники правых боковых дверей
12	25А Стекло подъемники левых боковых дверей
13	10А Лампы освещения салона и подсветки выключателей
14	10А Блок управления замками дверей и зажиганием, держатель брелка, кнопка пуска и останова
15	15А Замок двери задка
16	15А Аварийная сигнализация
17	10А Задние противотуманные фонари
18	25А Замки боковых дверей и выключатель (замок) зажигания
19	10А Стартер
20	10А Стоп-сигнал, электро усилитель руля, подсветка селектора АКП, система помощи при парковке, управление системой полного привода, корректор света фар, блок управления IPS
21	20А Блок предохранителей моторного отсека
22	10А Сигнализатор подушки безопасности
23	10А Блок управления замками дверей и выключателем (замком) зажигания
24	25А Стеклоочиститель ветрового окна
25	15А Правая передняя электрическая розетка
26	10А Блок управления замками дверей и выключателем (замком) зажигания, ВМС
27	10А Преобразователь ISG, аудиосистема, усилитель, электропривод наружных зеркал заднего вида, управление люком, блок аудио/ видео и навигации
28	10А Комбинация приборов, генератор, блок управления климатом, блок аудио/ видео и навигации, переключатель системы помощи при парковке, выключатель обогрева кресла водителя и пассажира, ВМС, модуль контроля давления в шинах, лампа РАВ и SBR
29	10А Блок управления замками дверей и зажиганием, блок управления IPS, ВМС, реле блока ICM (реле стеклоочистителя фар)
30	15А Стеклоочиститель окна двери задка
31	10А Блок управления климатом, ионизатор, датчик дождя, управление люком, электропривод зеркал заднего вида, дизельный блок (реле 2, 3 — реле обогревателя), монтажный блок моторного отсека (реле 1 — реле вентилятора)
32	20А Левая передняя электрическая розетка, задняя электрическая розетка, левый передний прикуриватель
33	15А Блок управления системой пассивной безопасности (SRS)
34	15А Выключатель обогрева сиденья водителя/ пассажира
35	15А Левый/ правый выключатель обогрева заднего сиденья
36	7,5А Блок управления кондиционером
37	7,5А Наружное зеркало с электроприводом. Блок управления кондиционером.

С обратной стороны блока находятся несколько элементов реле.

p, blockquote 17,0,0,0,0 —>

1. Реле крышки багажника
2. Реле охранной сигнализации
3. Реле блокировки/ разблокировки двери
4. Реле стеклоподъёмника

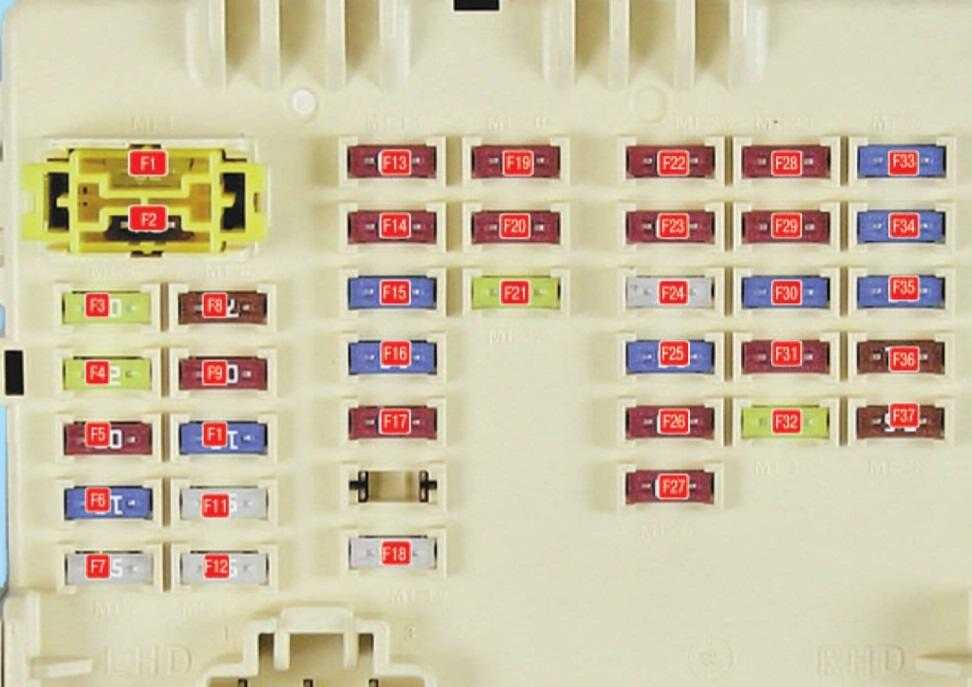

Блок в салоне

Первоначально разберемся, где смонтирован салонный монтажный блок Киа Спортейдж 3. Он установлен под декоративной крышкой в нижней части торпедо с левой стороны от рулевой колонки под блоком кнопок. В нем задействованы предохранители типа микро.

Схема защитного блока электрического оборудования Kia Sportage 3 в салоне состоит из следующих предохранителей:

• F1 – мультимедийный комплекс (20А);
• F2 – антенна для приема радиосигнала (7,5А);
• F3 – электрический привод стекол спереди (20А);
• F4 – регулятор положения кресла водителя (20А);
• F5 – сигнализация, парковочная программа с обзорной камерой вида сзади, привод внешних зеркал, соединитель проверки и канала передачи данных;
• F6 – привод люка;
• F7 – усилитель мультимедийного оборудования (25А);
• F8 – программа управления автоматической трансмиссией, ключ блокировки на электромагнитной основе (7,5А);
• F9 – дополнительное освещение поворотов;
• F10 – подогрев кресла водителя;
• F11, F12 – привод задних стекол с правой и левой стороны соответственно (25А);
• F13 – подсветка в солнцезащитных козырьках, замка зажигания, багажного отделения, салонного пространства, приборная панель, ЭБУ кондиционера, ВСМ, часы с цифровым экраном, датчики открытия дверей и давления в шинах;
• F14 – кнопка запуска и останова силового агрегата, управляющая программа электронного ключа, фиксатор брелока;
• F15 – реле управления замками задних дверей и багажника, IСМ – двойное блокирование;
• F16 – ВСМ;
• F17 – релейная часть ПТФ сзади;
• F18, F23 – центральный замок и зажигание;
• F19 – центральный замок и система зажигания, релейная часть сигнализации, цепь питания монтажного блока подкапотного пространства (25А);
• F20 – стоповые огни, ЭУР, 4WD, IPS, регулятор наклона света блок-фар, программный комплекс помощи при парковке;
• F21 – цепь питания монтажного блока подкапотного пространства (20А);
• F22 – приборная панель;
• F24 – дворники лобового стекла и рычаг управления под рулевым колесом, реле дворника в моторном отсеке (25А);
• F25 – розетка для переднего пассажира;
• F26, F29 – BCM, центральный замок и зажигание;
• F27 – привод люка, программное управление кондиционером, мультимедийный комплекс, усилитель, регулятор положения внешних зеркал, вентилятор отопительного комплекса, часы;
• F28 – ВСМ, приборная панель, ЭБУ системы кондиционирования, обогрев переднего ряда кресел, часы, контрольные лампочки оповещения об отклонениях, генератор;
• F30 – релейная часть, привод и рычаг управления заднего дворника;
• F31 – электрический привод люка и внешних зеркал, датчик дождя, ионизатор, ЭБУ климат-контролем, цепи питания реле охлаждающего вентилятора в силовом блоке моторного отсека;
• F32 – розетка и прикуриватель со стороны водителя, розетка для пассажиров заднего ряда кресел (20А);
• F33 – ЭБУ подушками безопасности;
• F34, F35 – переключатель подогревательного комплекса между передними и задними креслами соответственно;
• F36 – ЭБУ системы кондиционирования (7,5А);
• F37 – ЭБУ программного комплекса кондиционирования, привод внешних зеркал (7,5А).

Наибольшая часть предохранителей Спортейдж 3 в салонном пространстве рассчитана на выдерживание номинального тока в десять пятнадцать ампер. К первым относятся F5, F9, F13, F14, F17, F20, F22, F23, F26, F27, F28, F29, F31, а ко вторым – F6, F10, F15, F16, F18, F25, F30, F33, F34, F35.

Замена предохранителей розеток Киа Спортейдж 4: инструкция по снятию и установке

Предохранители розеток в автомобиле Киа Спортейдж 4 защищают электрическую систему от перегрузок и возможных коротких замыканий. В случае выхода из строя предохранителей, их необходимо заменить. В данной инструкции рассмотрим, как правильно снять и установить предохранители розеток Киа Спортейдж 4.

1. Проверьте местоположение предохранителей: предохранители розеток обычно расположены в блоке предохранителей, который находится внутри салона автомобиля. Обычно блок предохранителей находится под щитком приборов или в области пассажирской стороны, возле панели приборов. Точное местоположение блока предохранителей можно найти в руководстве по эксплуатации автомобиля;
2. Откройте крышку блока предохранителей: после того, как вы определили местоположение блока предохранителей, откройте крышку, используя специальные кнопки или защелки;
3. Определите нужный предохранитель: внутри блока должна быть надпись или схема, указывающая на местоположение конкретного предохранителя, отвечающего за работу розеток. Найдите соответствующий предохранитель;
4. Снимите предохранитель: аккуратно вытяните предохранитель из гнезда, потянув его за пластиковую ручку или за сам предохранитель, если он не имеет ручки. Убедитесь, что снятие происходит под прямым углом к пластиковой ручке, чтобы предохранитель не сломался;
5. Проверьте состояние предохранителя: визуально оцените состояние предохранителя. Если проводящий элемент внутри предохранителя оборван или черный, предохранитель вышел из строя и его необходимо заменить;
6. Установите новый предохранитель: вставьте новый предохранитель в гнездо, убедившись, что он плотно и ровно установлен. Ориентируйтесь по надписям или схеме на крышке блока предохранителей для правильной установки;
7. Закройте крышку блока предохранителей: после установки нового предохранителя закройте крышку блока предохранителей, удостоверившись, что она застегнута надежно и без люфтов.

После проведения замены предохранителей розеток Киа Спортейдж 4 рекомендуется проверить работу розеток, подключив к ним устройство и убедившись, что они функционируют корректно. В случае, если проблема с розетками сохраняется, необходимо обратиться к специалисту для детального обслуживания и диагностики автомобильной электрической системы.

Некорректное подключение дополнительных устройств

Прикуриватель в автомобиле Kia Sportage 3 может перестать работать из-за некорректного подключения дополнительных устройств. Если вы подключаете какое-либо устройство к прикуривателю, такое как навигационная система, телефонный зарядное устройство или другие электронные устройства, то возможно, что их подключение вызывает перегрузку предохранителя и его срабатывание.

Чтобы решить эту проблему, важно следовать следующим рекомендациям:

Используйте только рекомендованные производителем автомобиля кабели и переходники для подключения дополнительных устройств.
Перед подключением устройства проверьте состояние прикуривателя

Обратите внимание на наличие повреждений или коррозии.
Установите предохранитель, соответствующий потребляемой мощности подключаемого устройства. Не пытайтесь подключить устройство, которое потребляет больше энергии, чем прикуриватель может предоставить

В противном случае это может вызвать перегрузку и повреждение предохранителя.
Если прикуриватель перестает работать после подключения определенного устройства, проверьте его на наличие дефектов или повреждений. Может понадобиться замена устройства или поиск других способов его подключения.

Важно помнить, что при подключении дополнительных устройств к прикуривателю следует соблюдать предоставленные инструкции и рекомендации производителя автомобиля. Некорректное подключение может привести не только к неработоспособности прикуривателя, но и к повреждению электронной системы автомобиля

7. Плавкие предохранители

Для защиты электрической системы автомобиля от выхода из строя в результате электрической перегрузки используются плавкие предохранители. На этом транспортном средстве установлены три (или четыре) панели с плавкими предохранителями. Одна расположена на кронштейне панели со стороны водителя, другие — в моторном и багажном отсеках. Если в Вашем автомобиле не работают какие-либо осветительные приборы дополнительное электрооборудование или элементы управления, проверьте плавкий предохранитель соответствующей цепи. Если предохранитель перегорел, проводник внутри него будет расплавленным. Если электрическая система не работает, в первую очередь проверьте панель предохранителей, установленную со стороны водителя. Для замены сгоревшего плавкого предохранителя всегда используйте предохранитель того же номинала. Если после выполнения замены предохранитель повторно перегорел, это указывает на наличие неисправности элементов электрической системы. Прекратите использование соответствующей системы автомобиля и проконсультируйтесь с авторизованным дилером компании KIA.

Примечание: Используется три типа плавких предохранителей: лепестковые плавкие предохранители для малых токов и патронные плавкие предохранители для больших токов.

Внимание: Замена предохранителя Для замены плавкого предохранителя всегда используйте предохранитель того же номинала. Установка предохранителя, рассчитанного на больший номинальный ток, может привести к повреждению и возникновению пожара

Запрещается даже временно устанавливать проволочные перемычки взамен соответствующих предохранителей. Это может привести к повреждению электрической проводки и возникновению пожара.

Внимание: Запрещается использовать отвертку или любой другой металлический предмет для извлечения предохранителей, поскольку это может вызвать короткое замыкание и повредить электрическую систему

Замена предохранителя, установленного на внутренней панели

1. Переведите ключ зажигания и все другие выключатели в положение «Выключено».

2. Откройте крышку панели предохранителей.

3. Вытяните подозрительный предохранитель вертикально вверх. Используйте съемник, имеющийся на крышке панели предохранителей.

4. Проверьте снятый предохранитель; если он перегорел, замените его новым.

Примечание: На внутренней панели имеются запасные плавкие предохранители (а также на панели в отсеке двигателя).

5. Вставьте новый плавкий предохранитель с тем же номинальным током и убедитесь, что он надежно закреплен в зажимах. Если зажимы ослаблены, обратитесь к авторизованному дилеру компании KIA.

Примечание: При отсутствии запасных предохранителей, используйте предохранители с тем же номинальным током, установленные в цепях устройств, которые не являются обязательными для работы автомобиля, таких как, например, прикуриватель.

Если фары или другие электрические элементы не работают, а плавкие предохранители на панели в салоне автомобиля исправны, проверьте панель плавких предохранителей в отсеке двигателя. Если плавкий предохранитель перегорел, его следует заменить.

Определите нужный предохранитель

При замене предохранителя розетки в автомобиле Kia Sportage необходимо определить правильный тип предохранителя

Важно выбрать предохранитель, который соответствует требованиям розетки и сможет защитить ее от перегрузки или короткого замыкания

Для определения нужного предохранителя вам понадобится:

1. Инструкция по эксплуатации автомобиля Kia Sportage
2. Мультиметр для измерения напряжения
3. Лампочка или зарядное устройство для проверки розетки
4. Набор предохранителей разных типов и значений

Первым шагом необходимо обратиться к инструкции по эксплуатации автомобиля, где указаны характеристики розетки и рекомендуемые предохранители. Возможно, вам потребуется тип предохранителя, отличный от стандартного. Инструкция поможет вам определиться с конкретным типом.

Далее, вам понадобится мультиметр для измерения напряжения. Подключите его к розетке и измерьте напряжение. Убедитесь, что напряжение соответствует ожидаемому значению. Если мультиметр показывает значительные отклонения, возможно, требуется заменить предохранитель.

Также рекомендуется проверить работоспособность розетки, подключив лампочку или зарядное устройство. Если розетка не функционирует, возможно, необходимо заменить предохранитель.

Набор предохранителей разных типов и значений является неотъемлемой частью процесса замены предохранителя розетки. Он позволит вам подобрать и установить предохранитель, который соответствует требованиям розетки и обеспечит ее надежную работу.

При выборе предохранителя обратите внимание на его тип и значения, указанные на предохранительной крышке или в инструкции по эксплуатации. Тип предохранителя может быть обозначен буквой или цифрой, а значения — амперами

Используйте набор предохранителей для подбора аналогичного типа и значения.

Тип предохранителя	Значение (амперы)
ATO (стандартный)	5, 10, 15, 20, 25, 30
Micro2	5, 7.5, 10, 15, 20, 25, 30
Micro3	5, 7.5, 10, 15, 20, 25, 30
Mini	2, 3, 4, 5, 7.5, 10, 15, 20, 25, 30
Low Profile (LP)	5, 7.5, 10, 15, 20, 25, 30

После определения нужного типа и значения предохранителя, вы можете произвести его замену в розетке автомобиля Kia Sportage. Будьте внимательны и аккуратны при установке предохранителя, чтобы избежать повреждения розетки или автомобиля.

В случае сомнений или сложностей всегда рекомендуется обратиться к специалистам или автосервису, чтобы быть уверенным в правильности выбора и установки предохранителя.
