Схема блоков предохранителей на Киа Церато 2 с расшифровкой
Графическое изображение преобразователей электрического тока (схема) помогает быстро обнаружить неисправный защитный элемент. Автовладелец определяет все подключенные устройства.
На чертеже проставлены буквенные и цифровые обозначения, указывающие название и порядковый номер предохранителей. Для построения схемы используют прямоугольники, заглавные латинские буквы.
Автовладелец учитывает не только сочетание графических символов, но и их расположение на чертеже.
Под приборной доской
Схематическое изображение преобразователей эклектического тока состоит из буквенного обозначения вида коммутационного устройства на 1-м месте и цифровых данных на 2-м, например, F – это предохранитель, 5 – порядковый номер.
Переключатели в модуле находятся в 3 вертикальных столбцах: 1–11 шт., 2–10 шт., 3–9 шт.
F1–F3 красного цвета, номинальный ток – 10 А, закреплены на панели серии S1039. 3 синих защитных приспособления на 15 А контролируют систему обогрева сидений (F4), модуль управления зажигания (№ 9). Во 2-м модуле, расположенном в салоне Киа Серато, находятся перемычки F12–F22 на 10,30,15 А.
3-й блок включает плавкие элементы F23–F31. Корпус перемычек № 24–26 выполнен из поликарбоната, размер mini (16 мм). Все элементы на графическом изображении отмечены линиями одинаковой толщины.
Цветовой код корпуса коммутационных выключателей (реле) указан на графическом рисунке: синий – для искробезопасных стандартных электрических цепей с высокой степенью взрывной защиты. Красный цвет выключателей предусмотрен для обозначения точных электрических контуров.
Схема блоков предохранителей в салоне с расшифровкой.
Под капотом
Представители фирмы, выпустившей Киа Церато 2, акцентируют внимание на графическом изображении модулей защиты в моторном отсеке. Схема представлена на обратной стороне пластмассовой заслонки
В 1-м верхнем ряду находятся 3 коммутационных выключателя: R1 (черный), № 2–3 (синие), предназначенные для бензонасоса и кондиционера.
2-я горизонтальная полоса включает преобразователи: F1 (желтый, 20 А), № 2–4, 6, 7 (красные, 10 А), F5, 8 (синие, 15 А).
В 3-м левом ряду находятся коммутационные выключатели: R4, 5, 6 черного и синего цветов. На их корпусе указано напряжение срабатывания «12V».
На 4-й горизонтальной полосе расположены реле № 8,9, 10 и перемычки F23–25 (красные, 10 А).
5-й ряд занят защитными приспособлениями № 16,18, 19–22 (красные, на 10, 30 и 50 А), F17 (синее, 20 А, отвечает за безопасность задних фар).
Справа на схеме уменьшенного вида отмечены перемычки F10, 11, 12, 15 и резервная на 20 А. Предусмотрены коммутационные выключатели в нижнем ряду: R7, 11 (серого цвета) для электрического вентилятора и кондиционера.
Расшифровка и схема блока предохранителей под капотом.
Активация и подключение
Перед началом пользования системой сделайте следующие шаги:
Процесс активации проходит в два этапа — настройка на дисплее автомобиля и в приложении Киа Коннект на телефоне. Рассмотрим каждый из них подробнее.
- Включите зажигание и заведите автомобиль, чтобы запустить устройство. Начинать движение запрещено.
- Убедитесь в наличии покрытия сети мобильного оператора.
- Кликните на «Настройка».
- Перейдите в раздел «Включить / Активировать Киа Коннект».
- Кликните на кнопку включения опции.
- Согласитесь с условиями сервиса / применения и политикой системы.
- Выждите время, пока на экране не появится информация о подтверждении активации. При этом должно появиться соответствующее сообщение.
- Кликните на кнопку «ОК» и переходите к следующему этапу.
Этап №2 — подключение к приложению:
- Скачайте приложение из Гугл Плей или Эпп Сторе по рассмотренным выше ссылкам (в зависимости от смартфона).
- Войдите в программу и создайте аккаунт.
- Согласитесь на обработку персональных данных.
- Изучите пользовательское соглашение и одобрите его условия.
- Подключите Киа Коннект к программе.
- Зайдите в пункт «Информация модема».
- Сканируйте QR-код.
- Укажите шесть цифр кода подтверждения (показывается на дисплее).
- Кликните на клавишу «Добавить».
Как вариант, можно ввести ВИН-кода машины в программу, а после указать 6-значный код с мультимедийного экрана.
После выполнения рассмотренных выше шагов можно переходить к пользованию функционалом Kia Connect в полном объеме.
Электрические схемы Киа Церато 2 (KIA Cerato II)
Выключите фары и задние фонари. Откройте крышку панели со стороны водителя и извлеките предохранитель с памятью. Примечание Если предохранитель извлечен из панели плавких предохранителей, не будут работать звуковая сигнализация, аудиосистема, часы, лампы, установленные в салоне, и.
После установки предохранителя на место некоторые приборы необходимо будет повторно настроить. Даже после извлечения схема предохранителей киа церато 2010 с памятью аккумуляторная батарея может продолжать разряжаться из-за работающих фар или других электрических устройств.
Действия в чрезвычайных Kia Cerato c 2010 г. Предохранители Kia Cerato c 2010 г.
Снимите крышку блока предохранителей. Для этого нажмите на фиксатор и потяните крышку вверх. Для извлечения или установки плавкого предохранителя на панели в отсеке двигателя используйте предназначенный для этого съемник. В противном случае может произойти выход из строя электрической системы из-за попадания в панель воды.
Замена выполняется в следующем порядке: Отсоедините кабель от отрицательной клеммы аккумуляторной батареи. Открутите гайки, показанные на рисунке выше. Установка выполняется в порядке, обратном разборке. Примечание Если главный плавкий предохранитель перегорел, обратитесь к авторизованному дилеру компании К!
При замене предохранителя, убедитесь, что новый предохранитель имеет такую же номинальную нагрузку, как и перегоревший. Если предохранитель перегорает достаточно часто, это свидетельствует о неисправности электрооборудования автомобиля, в этом случае обратитесь на станцию технического обслуживания для диагностики. Предохранители бывают трех типов: Замена предохранителя, установленного на внутренней панели 1.
Откройте крышку панели предохранителей. Извлеките подозреваемый предохранитель, потянув его в направлении под прямым углом к панели. Для извлечения плавких предохранителей из панели в отсеке двигателя используйте приспособление, входящее в комплект поставки автомобиля. Проверьте извлеченный предохранитель.
Электрические схемы Киа Церато (II поколение)
Замените, если он перегорел. Вставьте новый плавкий предохранитель с тем же номинальным током и убедитесь, что он надежно закреплен в зажимах. ПримечаниеВ случае неплотного контакта рекомендуем обратиться к авторизованному дилеру Kia.
При отсутствии запасных предохранителей используйте предохранители с тем же номинальным током, установленные в цепях устройств, которые не являются обязательными для работы автомобиля, таких как прикуриватель.
Если фары или другие электрические элементы не работают, а плавкие предохранители на панели в салоне автомобиля исправны, проверьте панель плавких предохранителей в отсеке двигателя.
Если плавкий предохранитель перегорел, его следует заменить. В случае перемещения переключателя схема предохранителей киа церато 2010 положение OFF ВЫКЛ возможен сброс настроек некоторых компонентов, таких как аудиосистема и цифровые часы, а также неправильное функционирование передатчика или электронного ключа.
Не перемещайте транспортировочный предохранитель несколько. Возможен износ переключателя.
Замена предохранителя, установленного на панели в отсеке двигателя 2. Нажмите на крышку панели плавких предохранителей и снимите.
Для полномасштабного увеличения фотографии нажмите на неё. На Российский и Украинский рынки машина поступила в продажу только в году. Наши соотечественники могли купить авто с бензиновыми двигателями, как и США с Европой: Выпускается автомобиль Cerato II в 3-х кузовах: Д х Ш х В — х х мм 5-дверный хэтчбек, размеры кузова: Д х Ш х В — х х мм 2-дверный купе, размеры: Д х Ш х В — х х мм Трансмиссия на Киа Церато 2 выпускалась с до годов с 4-х скоростной АКПП и 5-ти схема предохранителей киа церато 2010 МКПП, а начиная с и до сегодняшних дней в комплектации пошли уже 6-ти ступенчатые механические и автоматические коробки переключения передач.
Двигатель — G4FC, 4-х цилиндровый, рядный, рабочий объём см3 Мощность схема предохранителей киа церато 2010 л.
-
Регулировка фаз газораспределения автомобиля ваз 2101
-
Самый первый мерседес амг
-
Volvo 460 замена маслосъемных колпачков
-
Фиат дукато 230 ремонт
- Установка фаркопа на шкода октавия а8
Уаз патриот предохранители: месторасположение и назначение
Такие элементы, как предохранители УАЗ Патриот, являются важной составляющей электрической системы транспортного средства. Без их нормального функционирования эксплуатация электроприборов (включая и необходимое для езды на автомобиле оборудование) была бы сопряжена с рядом неприятностей
Без их нормального функционирования эксплуатация электроприборов (включая и необходимое для езды на автомобиле оборудование) была бы сопряжена с рядом неприятностей
Без их нормального функционирования эксплуатация электроприборов (включая и необходимое для езды на автомобиле оборудование) была бы сопряжена с рядом неприятностей.
Таким образом, каждый автовладелец должен уметь найти блок предохранителей под капотом УАЗ Патриот, а также разбираться в схеме устройства.
Для чего они нужны
Как и в любом другом транспортном средстве, блок предохранителей УАЗ Патриот предназначен для продления срока службы электрической системы автомобиля. Все основные электроцепи защищены предохранителями с низкой температурой плавления. Это позволяет:
- разделить цепи на две группы (управляющие и силовые);
- предотвратить перегрузку электропроводки.
В результате, корректная работа предохранителей УАЗ Патриот позволит избежать серьезных проблем с электрооборудованием в случае скачков в системе. При повышении напряжения сгорит предохранитель, так что не будет доступа лишь к одной определенной опции. В ином случае под угрозой была бы вся электросистема.
Видео-обзор УАЗ Патриот предохранители:
Когда нужно менять предохранители
Как правило, большинство автовладельцев задаются вопросом о том, где находится блок предохранителей УАЗ Патриот под капотом, лишь в случае выхода из строя элемента. Основной симптом поломки – отсутствие отклика определенного электрооборудования транспортного средства.
Как правило, искать причину неисправности всех приборов стоит именно с блока предохранителей.
Где искать узел
Следует отметить, что для того, чтобы найти основной блок предохранителей на УАЗ Патриот, под капот лезть не нужно. В отечественном внедорожнике устройство расположено внутри салона, рядом с левым коленом водителя.
Там вы увидите крышку, за которой и находится элемент. Провести демонтаж крышки достаточно легко – нужно лишь повернуть фиксатор в сторону.
Есть и еще один монтажный блок. Он находится под капотом, на левой части брызговиков. Крышка тут открывается точно так же, как и в салонном блоке.
Особенности салонного блока
Основной блок находится именно в салоне. Там расположены плавкие предохранители и реле большинства систем транспортного средства. В том числе, сюда следует отнести систему внешнего освещения, прикуриватель, отопитель и стеклоподъемники. Разобраться с предназначением каждого конкретного элемента тут вам поможет схема предохранителей УАЗ Патриот:
| № устройства | Сила тока, А | Предназначение |
| 1 | 10 | Незадействованный элемент №1 |
| 2 | 20 | №2 |
| 3 | 30 | №3 |
| 4 | 5 | Габаритные огни и освещение приборной панели |
| 5 | 7,5 | Ближний свет правой фары |
| 6 | 10 | Дальний свет правой фары |
| 7 | 10 | ПТФ правая фара |
| 8 | 30 | Привод люка и стеклоподъемников дверей |
| 9 | 15 | Розетка на 12 В |
| 10 | 20 | Звуковой сигнал и электрический привод боковых зеркал |
| 11 | 20 | Подогрев заднего стекла |
| 12 | 20 | Омыватель и очиститель стекол |
| 13 | 20 | №4 |
| 14 | 5 | Габаритные огни и освещение номерного знака |
| 15 | 7,5 | Ближний свет левой фары |
| 16 | 10 | Дальний свет левой фары и лампа включения света |
| 17 | 10 | ПТФ левая фара |
| 18 | 20 | Привод блокирования дверей |
| 19 | 10 | Поворотные указатели и аварийка |
| 20 | 7,5 | Осветители салона, подкапотного пространства и стоп-сигнал |
| 21 | 25 | Прикуриватель и привод отопителя |
| 22 | 10 | Свет заднего хода |
| 23 | 7,5 | Задние ПТФ |
KIA Cerato 2004-2007, 2007-2009. Устройство, техническое обслуживание и ремонт
Автомануал по ремонту KIA Cerato в электронном виде. Руководство будет всегда под рукой во время обслуживания и ремонта автомобиля, для этого его достаточно бесплатно скачать на планшет или телефон в формате pdf.
Перед использованием автомануала проверьте соответствие года выпуска и двигателя автомобиля.
Язык: русский
Формат: pdf
Размер файла: 561,1 Mb
электронная книга в формате pdf
- Предупреждение
- Загрузка
Помните, что в комплектацию Вашего автомобиля могут входить не все описанные в руководстве функции. В руководстве по ремонту возможны расхождения с описанием Вашего конкретного автомобиля, а также вы можете встретить описание таких вариантов исполнения и такого оборудования, которые отсутствуют на вашем автомобиле.
Что вы найдете в книге по ремонту KIA Cerato?
Подробную информацию об устройстве автомобиля.
Алгоритм определения неисправностей, систему ежедневных и периодических проверок, справочную информацию по самодиагностике KIA Cerato.
Инструкцию по своевременному обслуживанию автомобиля.
Пошаговое руководство по самостоятельному ремонту KIA Cerato.
Описание книги
Книга по ремонту KIA Cerato
Эксплуатация любого автомобиля KIA Cerato невозможна без знаний его устройства, особенностей обслуживания и ремонта. Не имеет значения, кем будут производиться необходимые работы, — каждый водитель просто обязан знать элементарные процедуры ухода и устранения неполадок.
Книга по ремонту KIA Cerato содержит в себе все необходимые сведения, которые помогут владельцу разобраться в устройстве автомобиля, научат грамотному уходу за автомобилем, своевременному техническому обслуживанию и правильному ремонту.
Руководство по ремонту KIA Cerato разделено на главы:Устройство автомобиля (описываются общие сведения и паспортные данные автомобиля);Инструкция по эксплуатации (подготовка к выезду, рекомендации по безопасности движения);Неисправности в пути (советы, которые помогут Вам в случае неожиданной поломки в дороге);Техническое обслуживание (подробные рекомендации по проведению всех процедур обслуживания);Инструкции по ремонту (двигатель, трансмиссия, ходовая часть, рулевое управление, тормозная система, а также включены сборочно-разборочные работы, необходимые в процессе ремонта KIA Cerato);Электрооборудование (подробный мануал по диагностике и устранению неисправностей, отдельно описаны основные блоки и даны подробные электрические схемы KIA Cerato).
Любая из процедур ремонта KIA Cerato приведена по принципу от простого к сложному: от простейших операций по обслуживанию, регулировке, замене деталей, до глобального ремонта со сборочно-разборочными работами.
Все материалы книги основаны на конкретном опыте, полученном в процессе полной разборки и сборки KIA Cerato высококвалифицированными автомеханиками.
Книга «KIA Cerato 2004-2007, 2007-2009. Устройство, техническое обслуживание и ремонт» необходима, чтобы диагностика и ремонт KIA Cerato могли быть сделаны профессионально и быстро даже владельцем автомобиля, который ещё имеет мало практического опыта.
Бесплатно скачать руководство по ремонту KIA Cerato Вы можете в формате pdf. Его достаточно закачать в свой телефон либо планшет и в любой ситуации на дороге Вы сможете им воспользоваться.
Kia Ceed Лампочка Ближнего Света
Замена лампочек ближнего света на KIA Ceed
Совет по замене лампочек ближнего света на Kia cee’d II с оригинальной оптикой.
Поменять лампу накаливания ближнего света на «сиде», можно за 10 минут. Главное знать куда и с чем лезть. После рестайлинга (Cee’d II) машина получила линзовую оптику: на нее подходят лампочки типа H7. Каждый сам выбирает, лампочку какого производителя ему покупать, но штатно установлены лампочки Osram.
Как поменять лампочку ближнего света на Киа Сид
На левой фаре (со стороны водителя) поменять лампочку не составит труда. Просунуть руку между аккумулятором и кузовом, и открутить круглую заглушку против часовой стрелки.
Там увидим желтые провода с черной клеммой, они надеты на лампочку. Клемму просто снимаем. А лампочку ближнего света держит специальная металлическая защелка. На нее надо нажать, и отвести от лампы ближнего света.
С другой стороны замена лампочки требует снятие бочка охлаждающей жидкости. Он крепится на двух болтах 10 мм.
Электросхемы
При покупке книги в PDF
1. Вы сможете скачать книгу сразу же после оплаты.
2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.
1. Все книги идеального качества, так как мы работаем с издательствами напрямую.
2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.
3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.
4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.
Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.
Для этого надо найти интересующую Вас книгу и нажать на кнопку “Купить”. Цена книги указана на кнопке.
Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.
Для жителей Украины в гривнах, а для всех остальных стран – доллары.
После нажатия на кнопку “КУПИТЬ” Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)
При нажатии на кнопку “Оплатить банковской картой” откроется платежная система Portmone с помощью которой проще всего совершить оплату.
- Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
- Portmone (оплата с любых банковских карт, аккаунта Portmone);
- PayPal (оплата с любых банковских карт, аккаунта PayPal);
- WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

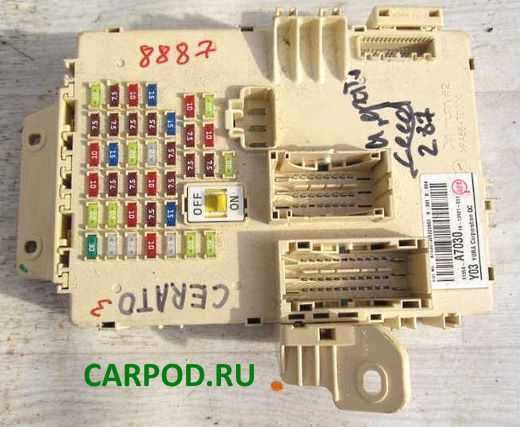

Блоки в салоне
Блок предохранителей
Он находится под панелью приборов, со стороны водителя.
p, blockquote 11,0,0,0,0 –>
| 1 | 30A POWER SEAT DRIVER — Блок сиденья водителя (электропривод сиденья, поясничная опора) |
| 2 | 25А SPARE — Резерв |
| 3 | 25А POWER WINDOW RH — Интеллектуальная распределительная коробка (реле правого электро стекло подъемника) |
| 4 | 10А TRUNK — Интеллектуальная распределительная коробка (реле крышки багажника) |
| 5 | 25А POWER WINDOW LH — Интеллектуальная распределительная коробка (реле левого электро стекло подъемника) |
| 6 | 20А DOOR LOCK — Интеллектуальная распределительная коробка (реле блокировки дверей, реле разблокирования дверей) |
| 7 | 20А SPARE — Резерв |
| 8 | 20А CIGARETTE LIGHTER — Прикуриватель и розетка питания |
| 9 | 20А SEAT HEATER REAR — Резерв |
| 10 | 10А MODULE8 — ВСМ, ЭБУ электронных ключей |
| 11 | 7.5А SPARE — Резерв |
| 12 | 15А SPARE — Резерв |
| 13 | 10А MODULE1 — ЭБУ электронных ключей, ВСМ, цифровые часы, аудиосистема, аудиовизуальное головное устройство с навигацией, регулятор наружных зеркал с электроприводом |
| 14 | 7.5А AIR CON — ЭБУ кондиционера, ионизатор на комбинации приборов, Реле вентилятора, реле бензина с ПТК |
| 15 | 7.5 А MODULE5 — Верхний люк, ЭБУ CCS сиденья водителя, модуль обогревателя сиденья пассажира, Обогреватель заднего сиденья |
| 16 | 10A HEATED MIRROR — ЭБУД, ЭБУ кондиционера, Наружное зеркало |
| 17 | 7.5A INTERIOR LAMP — Плафон освещения багажника, лампа направленного освещения на стороне водителя, лампа направленного освещения на стороне пассажира, лампа перчаточного ящика, лампа левого/правого солнцезащитного козырька, плафон освещения салона, лампа потолочной консоли, подсветка замка зажигания и датчик открытия двери (без электронных ключей) |
| 18 | 7.5A MODULE6 — Переключатель спортивного режима, Блокировка ключа |
| 19 | 7.5A PDM2 — «С электронными ключами: ЭБУ электронных ключей Без электронных ключей: Модуль иммобилайзера» |
| 20 | 20A SUNROOF — Верхний люк |
| 21 | 10A MODULE2 — Электрохромное зеркало заднего вида, многофункциональный диагностический разъем, регулятор корректора фар, ЭБУ кондиционера, левый/ правый привод корректора фар, ЭБУ CCS водителя, модуль IMS водителя, модуль обогревателя сиденья пассажира |
| 22 | 15A HEATED STEERING — Обогреватель рулевого колеса |
| 23 | 20A IG1 — Без электронных ключей: блок реле и предохранителей моторного отсека (предохранитель — БУТ 1, ЭБУ 3, АБС 3) |
| 24 | 25A WIPER FRONT — Электродвигатель очистителя ветрового стекла, блок реле и предохранителей моторного отсека (реле стеклоочистителя), многофункциональный переключатель |
| 25 | 7.5A SPARE — Резерв |
| 26 | 7.5A MEMORY — Модуль IMS водителя, наружная ручка электронного ключа на стороне водителя, наружная ручка электронного ключа на стороне пассажира, ВСМ, модуль контроля давления в шинах, датчик автоматического управления осветительными приборами и фотоэлемент, комбинация приборов, разъем канала передачи данных, многофункциональный диагностический разъем, цифровые часы, ЭБУ кондиционера |
| 27 | 10A MODULE7 — Блок реле ICM, (реле звукового сигнала указателя поворотов, реле складывания зеркал, реле раскладывания зеркал) |
| 28 | 7.5A PDM3 — С электронными ключами: ЭБУ электронных ключей Без электронных ключей: Модуль иммобилайзера» |
| 29 | 7.5A MDPS — ЭБУ ЭУР |
| 30 | 7.5A MODULE3 — Приборная панель |
| 31 | 7.5A START — С охранной сигнализацией, без электронных ключей и без иммобилайзера: блок реле ICM (реле охранной сигнализации) Без охранной сигнализации или с электронными ключами или с иммобилайзером: переключатель диапазонов КПП (АКПП), блок реле и предохранителей моторного отсека (реле стартера), ЭБУ электронных ключей, ЭБУД» |
| 32 | 15A MULTIMEDIA1 — Аудиосистема, аудиовизуальное головное устройство с навигацией |
| 33 | 10A BRAKE SWITCH — Переключатель стоп-сигнала |
| 34 | 20A PDM1 — ЭБУ электронных ключей |
| 35 | 20A POWER OUTLET FRT — Розетка питания |
| 36 | 7.5A A/BAG IND — Приборная панель |
| 37 | 10A MODULE4 — Переключатель на передней панели, модуль контроля давления в шинах, переключатель стоп-сигнала, цифровые часы, ВСМ, задний левый датчик системы помощи при парковке (внешний/ внутренний), правый датчик системы помощи при парковке (внешний /внутренний), левый/правый передний датчик системы помощи при парковке |
| 38 | 15A A/BAG — ЭБУ SRS |
Блок с реле
Расположен под панелью в единой соединительной коробке интеграционной модульной электросхемы.
В зависимости от комплектации, тут могут находится следующие реле:
p, blockquote 15,1,0,0,0 –>
- управления складывания зеркал
- подсветки (иллюминации)
- стекло очистителя
- обогревателя стекла
- без ключевого доступа
- электро стекло подъемников
- сигнализации
- TFT LCD 4.2»
- и другие элементы управления
Схема и расположение реле и предохранителей в Kia Ceed ED.
Расшифровка
| Номер предохранителя (сила тока, А) | Наименование предохранителя/ реле | Цвет | Назначение |
|
1(10) |
START |
Красный |
Реле стартера |
|
2(10) |
A/CONSW |
Красный |
Блок управления кондиционером |
|
3(10) |
HTD MIRR |
Красный |
Систем обогрева наружных зеркал заднего вида |
|
4(16) |
SEAT HTR |
Синий |
Обогрев сидений |
|
5(10) |
A/CON |
Красный |
Кондиционер |
|
6(10) |
HEADLAMP |
Красный |
Лампы дальнего света |
|
7(25) |
FR WIPER |
Серый |
Стеклоочиститель ветрового окна |
|
8(15) |
RR WIPER |
Синий |
Стеклоочиститель двери задка |
|
9(15) |
DRL OFF |
Синий |
Выключение ближнего света фар в дневное время суток |
|
10(10) |
RR FOG |
Красный |
Задние противотуманные фонари |
|
11(25) |
P/WDW LH |
Серый |
Блок управления стеклоподъемниками |
|
12(10) |
CLOCK |
Красный |
Часы |
|
13(15) |
C/UGHTER |
Синий |
|
|
14(20) |
DR LOCK |
Желтый |
Люк, реле блока управлением зажигания |
|
15(15) |
DEICER |
Синий |
Реле обогревателя ветрового стекла |
|
16(15) |
STOP |
Синий |
Стоп-сигналы |
|
17(15) |
ROOM LP |
Синий |
Освещение салона |
|
18(15) |
AUDIO |
Синий |
Аудиосистема, маршрутный компьютер |
|
19(15) |
T/UD |
Синий |
Дверь задка |
|
20 (25) |
SAFETY P/WDW RH |
Серый |
Блокировка электрических стеклоподъемников (правая сторона) |
|
21 (25) |
SAFETY P/WDW LH |
Серый |
Блокировка электрических стеклоподъемников (левая сторона) |
|
22(25) |
P/WDW |
Серый |
Электрические стеклоподъемники |
|
23 (15) |
Р/OUTLET |
Синий |
Розетка электрического питания |
|
24(10) |
T/SIG |
Красный |
Блок переключателей |
|
25(10) |
A/BAG IMD |
Красный |
Контрольная лампа подушки безопасности |
|
26(10) |
CLUSTER |
Красный |
Панель приборов |
|
27(15) |
A/BAG |
Синий |
Подушка безопасности |
|
28(15) |
SPEARE |
Синий |
Резерв |
|
29(15) |
RR.P/OUTLET |
Синий |
Передняя розетка электрического питания |
|
30(10) |
TAIL RH |
Красный |
Задний правый габаритный фонарь |
|
31 (10) |
TAIL LH |
Красный |
Задний левый габаритный фонарь |
Предохранители под капотом
| Номер предохранителя (сила тока, А) | Наименование | Цвет | Защищаемая цепь |
|
1 (20) |
AES2 |
Синий |
Система курсовой устойчивости ESP и антиблокировочкая система тормозов ABS |
|
2(40) |
ABS1 |
Зеленый |
Система курсовой устойчивости ESP и антиблокировочная система тормозов ABS |
|
3(50) |
В+1 |
Красный |
Электронный блок управления электрооборудованием салона |
|
4(40) |
RRHTD |
Зеленый |
Обогрев зеркал заднего вида |
|
5(40) |
BLOWER |
Зеленый |
Электровентилятор |
|
6(40) |
C/FAN |
Зеленый |
Электровентилятор системы кондиционирования |
|
7(20) |
H/IP WASHER |
Желтый |
Омыватель передних фар |
|
8(20) |
SPARE |
Желтый |
Резерв |
|
9(125) |
ALTERNATOR |
— |
Генератор |
|
10(80) |
MDPS |
— |
Электроусилиталь рулевого управления |
|
11(15) |
FR FOG |
Синий |
Передние противотуманные фары |
|
12(10) |
A/CON |
Красный |
Кондиционер |
|
13(15) |
HAZARD |
Синий |
Аварийная сигнализация |
|
14(10) |
SPARE |
Красный |
Резерв |
|
15(20) |
SPARE |
Желтый |
Резерв |
|
16(15) |
F/PUMP |
Синий |
Топливный насос |
|
17(15) |
SPARE |
Красный |
Резерв |
|
18(10) |
ECU1 |
Красный |
Блок управления двигателем |
|
19(10) |
ECU2 |
Красный |
Блок управления двигателем |
|
20(20) |
ECU3 |
Желтый |
Блок управления двигателем |
|
21 (15) |
INJ |
Синий |
Топливные форсунки, система кондиционирования |
|
22(10) |
SNSR2 |
Красный |
Датчики |
|
23(15) |
HORN |
Синий |
Звуковой сигнал |
|
24(50) |
B+2 |
Красный |
Электронный блок управления электрооборудованием салона |
|
25(40) |
IGN2 |
Зеленый |
Стартер, выключатель (замок) зажигания |
|
26(30) |
IGN1 |
Розовый |
Выключатель (замок) зажигания |
|
27 (30) |
ECU |
Розовый |
Главное реле |
|
28 (10) |
ABS |
Красный |
Система курсовой устойчивости ESP, антиблокировочная система тормозов ABS, датчик курсовой устойчивости |
|
29(10) |
ECU2 |
Красный |
Система зажигания |
|
30(10) |
B/UP |
Красный |
Выключатель лампы света заднего хода |
|
31 (10) |
H/LPLDRH |
Красный |
Ближний свет правой передней фары |
|
32(10) |
H/LP LO LH |
Красный |
Ближний свет левой передней фары |
|
33(20) |
H/LPHI |
Желтый |
Дальний свет фар |
|
34(10) |
SNSR1 |
Красный |
Датчики |
|
R1 |
C/FAN2 |
” |
Реле алектровенталятора системы охлаждения (малая скорость вращения) |
|
R2 |
C/FAN 1 |
Реле электровентилятора системы охлаждения (высокая скорость вращения) |
|
|
R3 |
START |
— |
Реле стартера |
|
R4 |
F/PUMP |
— |
|
|
R5 |
A/CON |
— |
Реле кондиционера |
|
RS |
H/LP LO |
— |
Реле ближнего света фар |
|
R7 |
HORN |
— |
Реле звукового сигнала |
|
R8 |
H/LPHI |
— |
Реле дальнего света фар |
|
R9 |
FOG LP |
— |
Реле заднего противотуманного фонаря |
|
R10 |
WIPER |
— |
Реле стеклоочистителя |
|
R11 |
MAIN |
— |
Главное реле |
