Замена лампочек ближнего света
Чтобы самостоятельно заменить лампочки, нет необходимости снимать блок-фару. В фаре со стороны водителя произвести замену лампочек займет не более 10 минут. Для этого нужно:
- Отключить клемму минус от аккумуляторной батареи.
- Просунуть руку между аккумулятором и кузовом.
- Открутить заглушку по направлению против часовой стрелки.
- По извлечении заглушки Вы обнаружите желтые провода с черной клеммой. Эти провода надеты на лампочку.
- Демонтировать клемму. Лампочку ближнего света держит специальная металлическая защелка. Нажать на нее и отвести от лампы ближнего света.
- Заменить необходимые лампочки на новые, используя перчатки.
Со стороны пассажира для замены лампочки необходимо будет снять бочок охлаждающей жидкости. Данный бочок крепится на двух болтах на 10 мм. Открутив бочок, повторить пункты 1-6 с правой фарой.
https://youtube.com/watch?v=ZnsZFUESg3k
Предохранители
| ОБЩИЕ СВЕДЕНИЯ |
Расположение блока предохранителей с левой стороны панели приборовВизуальная проверка целостности предохранителя
Использование пинцета для снятия предохранителя
Расположение предохранителей на блоке предохранителей
Расположение блока предохранителей с левой стороны панели приборов
Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.
Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.
Дополнительные предохранители имеются на блоке реле, дополнительном блоке реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны под панелью приборов. Блок электроники расположен с левой стороны около перегородки моторного отсека.
На моделях с дизельными двигателями предохранитель системы предварительного подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.
Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз с нижней стороны, который отмечен стрелкой и нажмите на крышку.
Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван, см. рис. Визуальная проверка целостности предохранителя.
Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема (см. рис. Использование пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.
Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока.
| Ток | Цвет |
| 5 | Светло-коричневый |
| 10 | Красный |
| 15 | Синий |
| 20 | Желтый |
| 25 | Белый |
| 30 | Зеленый |
Предупреждение
Предохранитель, обозначенный на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается номером 224, то есть на электрических схемах к номеру предохранителя впереди добавляется цифра 2.
| № | Потребитель тока | А |
| 1 | Обогреваемые жиклеры омывателей лобового стекла | 5 |
| 2 | Указатели поворота | 10 |
| 3 | Очистители фар, освещение ящика для перчаток, органов управления климатической установкой, селектора автоматической коробки передач | 5 |
| 4 | Освещение номерного знака | 5 |
| 5 | Обогрев сидений, климатическая установка | 10 |
| 6 | Плафоны и светильники для чтения, плафон багажного отделения | 5 |
| 7 | Блок управления ABS | 10 |
| 8 | Автоматический корректор наклона фар при газоразрядных лампах, телефон | 5 |
| 9 | Обогрев зеркал | 10 |
| 10 | CD-чейнджер | 5 |
| 11 | Круиз-контроль при автоматической коробке передач | 5 |
| 12 | Питание системы самодиагностики | 10 |
| 13 | Сигналы торможения | 10 |
| 14 | Установка зеркал, стеклоподъемники, центральная блокировка замков | 15 |
| 15 | Комбинация приборов, автоматическая коробка передач | 10 |
| 16 | Свободен | |
| 17 | Навигационная система | 7,5 |
| 18 | Дальний свет правый | 10 |
| 19 | Дальний свет левый | 10 |
| 20 | Ближний свет правый, корректор наклона правой фары | 10 |
| 21 | Ближний свет левый, корректор наклона левой фары | 10 |
| 22 | Габаритные и стояночные огни правые | 5 |
| 23 | Габаритные и стояночные огни левые | 5 |
| 24 | Стеклоомыватели | 25 |
| 25 | Вентилятор системы вентиляции, климатическая установка | 30 |
| 26 | Обогрев заднего стекла | 30 |
| 27 | Свободен | 15 |
| 28 | Топливный насос | 15 |
| 29 | Электронные системы двигателя | 20 |
| 30 | Подъемно-сдвижная панель люка крыши | 20 |
| 31 | Фонари заднего хода, автоматическая коробка передач, круиз-контроль при механической коробке передач | 15 |
| 32 | Электронные системы двигателя | 20 |
| 33 | Прикуриватель | 15 |
| 34 | Электронные системы двигателя | 15 |
| 35 | Плюс» продолжительного электропитания прицепа | 30 |
| 36 | Противотуманные фары, задние противотуманные фонари | 15 |
| 37 | Телефон, радио | 20 |
| 38 | Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины, стеклоподъемники, центральная блокировка замков | 15 |
| 39 | Аварийная сигнализация | 15 |
| 40 | Звуковой сигнал | 25 |
| 41 | Свободен | |
| 42 | Свободен | |
| 43 | Свободен | |
| 44 | Обогрев сидений | 30 |
Автоматы защиты
Предохранители и реле в салоне Киа Церато 3
Блок предохранителей в салоне расположен, аналогично первой модели киа церато, в нижней части панели управления со стороны водителя.
Схема блока предохранителей в салоне Киа Церато 3
Описание
| 1 | 30A POWER SEAT DRIVER — Блок сиденья водителя (электропривод сиденья, поясничная опора) |
| 2 | 25А SPARE — Резерв |
| 3 | 25А POWER WINDOW RH — Интеллектуальная распределительная коробка (реле правого электро стекло подъемника) |
| 4 | 10А TRUNK — Интеллектуальная распределительная коробка (реле крышки багажника) |
| 5 | 25А POWER WINDOW LH — Интеллектуальная распределительная коробка (реле левого электро стекло подъемника) |
| 6 | 20А DOOR LOCK — Интеллектуальная распределительная коробка (реле блокировки дверей, реле разблокирования дверей) |
| 7 | 20А SPARE — Резерв |
| 8 | 20А CIGARETTE LIGHTER — Предохранитель прикуривателя Киа Церато 3, Киа К5, Киа Форте 3 и розетка питания |
| 9 | 20А SEAT HEATER REAR — Резерв |
| 10 | 10А MODULE8 — ВСМ, ЭБУ электронных ключей |
| 11 | 7.5А SPARE — Резерв |
| 12 | 15А SPARE — Резерв |
| 13 | 10А MODULE1 — ЭБУ электронных ключей, ВСМ, цифровые часы, аудиосистема, аудиовизуальное головное устройство с навигацией, регулятор наружных зеркал с электроприводом |
| 14 | 7.5А AIR CON — ЭБУ кондиционера, ионизатор на комбинации приборов, Реле вентилятора, реле бензина с ПТК |
| 15 | 7.5 А MODULE5 — Верхний люк, ЭБУ CCS сиденья водителя, модуль обогревателя сиденья пассажира, Обогреватель заднего сиденья |
| 16 | 10A HEATED MIRROR — ЭБУД, ЭБУ кондиционера, Наружное зеркало |
| 17 | 7.5A INTERIOR LAMP — Плафон освещения багажника, лампа направленного освещения на стороне водителя, лампа направленного освещения на стороне пассажира, лампа перчаточного ящика, лампа левого/правого солнцезащитного козырька, плафон освещения салона, лампа потолочной консоли, подсветка замка зажигания и датчик открытия двери (без электронных ключей) |
| 18 | 7.5A MODULE6 — Переключатель спортивного режима, Блокировка ключа |
| 19 | 7.5A PDM2 — «С электронными ключами: ЭБУ электронных ключей Без электронных ключей: Модуль иммобилайзера» |
| 20 | 20A SUNROOF — Верхний люк |
| 21 | 10A MODULE2 — Электрохромное зеркало заднего вида, многофункциональный диагностический разъем, регулятор корректора фар, ЭБУ кондиционера, левый/ правый привод корректора фар, ЭБУ CCS водителя, модуль IMS водителя, модуль обогревателя сиденья пассажира |
| 22 | 15A HEATED STEERING — Обогреватель рулевого колеса |
| 23 | 20A IG1 — Без электронных ключей: блок реле и предохранителей моторного отсека (предохранитель — БУТ 1, ЭБУ 3, АБС 3) |
| 24 | 25A WIPER FRONT — Электродвигатель очистителя ветрового стекла, блок реле и предохранителей моторного отсека (реле стеклоочистителя), многофункциональный переключатель |
| 25 | 7.5A SPARE — Резерв |
| 26 | 7.5A MEMORY — Модуль IMS водителя, наружная ручка электронного ключа на стороне водителя, наружная ручка электронного ключа на стороне пассажира, ВСМ, модуль контроля давления в шинах, датчик автоматического управления осветительными приборами и фотоэлемент, комбинация приборов, разъем канала передачи данных, многофункциональный диагностический разъем, цифровые часы, ЭБУ кондиционера |
| 27 | 10A MODULE7 — Блок реле ICM, (реле звукового сигнала указателя поворотов, реле складывания зеркал, реле раскладывания зеркал) |
| 28 | 7.5A PDM3 — С электронными ключами: ЭБУ электронных ключей Без электронных ключей: Модуль иммобилайзера» |
| 29 | 7.5A MDPS — ЭБУ ЭУР |
| 30 | 7.5A MODULE3 — Приборная панель |
| 31 | 7.5A START — С охранной сигнализацией, без электронных ключей и без иммобилайзера: блок реле ICM (реле охранной сигнализации) Без охранной сигнализации или с электронными ключами или с иммобилайзером: переключатель диапазонов КПП (АКПП), блок реле и предохранителей моторного отсека (реле стартера), ЭБУ электронных ключей, ЭБУД» |
| 32 | 15A MULTIMEDIA1 — Аудиосистема, аудиовизуальное головное устройство с навигацией |
| 33 | 10A BRAKE SWITCH — Переключатель стоп-сигнала |
| 34 | 20A PDM1 — ЭБУ электронных ключей |
| 35 | 20A POWER OUTLET FRT — Розетка питания |
| 36 | 7.5A A/BAG IND — Приборная панель |
| 37 | 10A MODULE4 — Переключатель на передней панели, модуль контроля давления в шинах, переключатель стоп-сигнала, цифровые часы, ВСМ, задний левый датчик системы помощи при парковке (внешний/ внутренний), правый датчик системы помощи при парковке (внешний /внутренний), левый/правый передний датчик системы помощи при парковке |
| 38 | 15A A/BAG — ЭБУ SRS |
Блок в салоне
Он находится в нижней части приборной панели за защитной крышкой.
Обозначение на крышке
Фото — схема
Описание
| 1 | 30А Электропривод сиденья водителя — P/SEAT DRV |
| 2 | 25А Омыватель фар — H/LP WASHER |
| 3 | 25А Электро стекло подъемники (правая сторона) — P/WDWRH |
| 4 | 10А Электропривод замка двери задка — T/GATE OPEN |
| 5 | 25А Электро стекло подъемники (левая сторона) — P/WDWLH |
| 6 | 20А Центральный замок — DR LOCK |
| 7 | 20А Запасной — SPARE |
| 8 | 20А Прикуриватель, задняя электрическая розетка — POWER OUTLET 2 |
| 9 | 20А Электропривод сиденья водителя — P/SEAT ASS |
| 10 | 15А Стеклоочиститель окна двери задка — RR WIPER |
| 11 | 7,5А Система автоматического включения фар, блокировка селектора АКП, выключатель аварийной сигнализации — MODULE 3 |
| 12 | 15А Обогрев передних сидений — S/HEATER FRT |
| 13 | 10А Аудиосистема, часы, система доступа в автомобиль без ключа, блок управления электрооборудованием кузова (ВСМ), электропривод наружных зеркал — ACC |
| 14 | 7,5А Кондиционер — A/CON |
| 15 | 7,5А Омыватель фар, датчик дождя, блок управления электрооборудованием кузова (ВСМ), система автоматического затемнения зеркал, электропривод люка в крыше, система доступа в автомобиль без ключа, обогрев передних сидений — IG2 |
| 16 | 10А Обогрев наружных зеркал, кондиционер — HTD MIRR |
| 17 | 7,5А Освещение салона — INTERIOR LAMP |
| 18 | 7,5А Система доступа в автомобиль без ключа, кнопка пуска и остановки двигателя — PDM2 |
| 19 | 7,5А Противоугонная сигнализация — B/HORN |
| 20 | 20А Электропривод люка в крыше — SUNROOF |
| 21 | 10А Электропривод стояночного тормоза, электро корректор света фар, кондиционер, система помощи при парковке, фары, индикатор положения рычага селектора АКП, подсветка выключателей панели приборов, обогрев передних сидений — MODULE 2 |
| 22 | 15А Обогрев рулевого колеса — HTDSTRG |
| 23 | 20А Блок предохранителей и реле в моторном отсеке — IG1 |
| 24 | 25А Стеклоочиститель ветрового окна, датчик дождя — WIPER |
| 25 | 7,5А Иммобилизатор — MEMORY 2 |
| 26 | 7,5А Электропривод наружных зеркал, центральный замок, комбинация приборов, кондиционер, система контроля давления в шинах, система помощи при парковке, подсветка замка зажигания, блок управления электро оборудованием кузова (ВСМ) — MEMORY 1 |
| 27 | 10А Система доступа в автомобиль без ключа, стоп-сигналы BRAKE SWITCH |
| 28 | 7,5А Комбинация приборов, часы — CLUSTER |
| 29 | 7,5А Электро усилитель рулевого управления — POWER STEERING |
| 30 | 7,5А Резерв — SPARE |
| 31 | 7,5А Стартер, выключатель зажигания, датчик положения селектора АКП, блок управления АКП — START |
| 32 | 15А Аудиосистема, часы — MULTI MEDIA |
| 33 | 10А Резерв — SPARE |
| 34 | 25А Система доступа в автомобиль без ключа — PDM 1 |
| 35 | 15А Передняя электрическая розетка — P/OUTLET 1 |
| 36 | 7,5А Комбинация приборов — A/BAG IND |
| 37 | 10А Блок управления электрооборудованием кузова (ВСМ), система контроля давления в шинах, селектор АКП, аудиосистема, система автоматического управления светом фар, система предупреждения о выходе за пределы полосы движения — MODULE 1 |
| 38 | 15А Система пассивной безопасности SRS — A/BAG |
За прикуриватель отвечает предохранитель 8 на 20А.
Основной блок
Главный блок предохранителей и реле находится в левой части подкапотного пространства.
Пример расположения

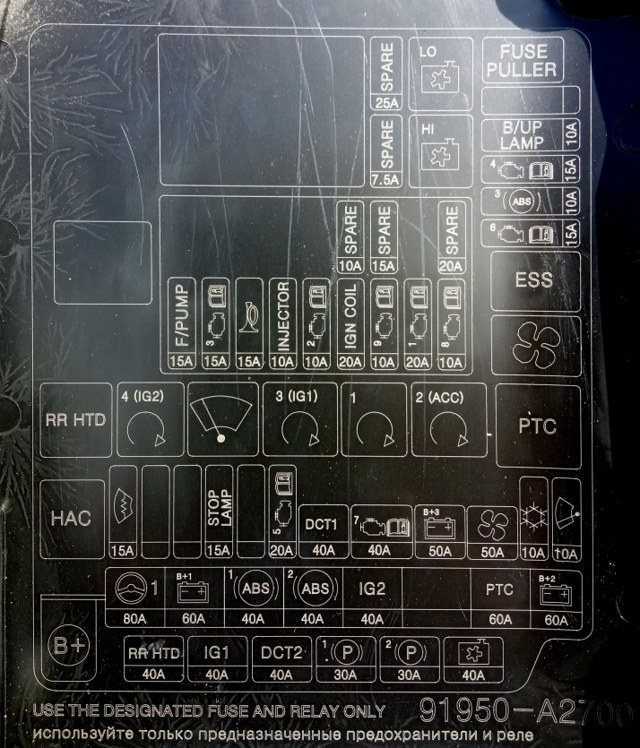

Схема с крышки блока
Фото — схема
Обозначение предохранителей
| 1 | 25А Резерв — SPARE |
| 2 | 7,5А Резерв — SPARE |
| 3 | 10А Свет заднего хода — B/UPLP |
| 4 | 15А Электронный блок управления двигателем, иммобилизатор, система доступа в автомобиль без ключа — ECU4 |
| 5 | 10А Анти блокировочная система тормозов ABS, система повышения курсовой устойчивости ESC — ABS3 |
| 6 | 15A Электронный блок управления АКП, стоп-сигналы — TCU2 |
| 7 | 10А Резерв — SPARE |
| 8 | 15А Резерв — SPARE |
| 9 | 20А Резерв — SPARE |
| 10 | 15A Топливный насос — F/PUMP |
| 11 | 15A Электронный блок управления двигателем — ECU3 |
| 12 | 15A Звуковые сигналы — HORN |
| 13 | 10A Топливный насос — INJECTOR |
| 14 | 10A Электронный блок управления двигателем — ECU2 |
| 15 | 20A Катушки зажигания — IGN COIL |
| 16 | 10A Стартер, система изменения фаз газораспределения — ECU9 |
| 17 | 20A Электронный блок управления двигателем — ECU1 |
| 18 | 10A Датчики кислорода, система изменения длины каналов впускной трубы, клапан продувки адсорбера — ECU8 |
| 19 | 15F Обогрев ветрового стекла — DEICER |
| 20 | 15A Стоп-сигналы, система помощи при трогании на подъеме — STOP LAMP |
| 21 | 20A Электронный блок управления двигателем — TCU1 |
| 22 | 40A Электронный блок управления АКП — DCT1 |
| 23 | 40A Предохранители №10-18 — EMS |
| 24 | 50А Блок предохранителей в салоне — B+3 |
| 25 | 50А Электро вентилятор отопителя — BLOWER |
| 26 | 10А Кондиционер — A/CON |
| 27 | 10А Датчик дождя — WIPER FRT |
| 28 | 40А Обогрев заднего стекла — RRHTD |
| 29 | 40А Выключатель зажигания, блок предохранителей в салоне — IG1 |
| 30 | 40А Электронный блок управления АКП — DCT2 |
| 31 | 30А Электропривод стояночного тормоза — EPB1 |
| 32 | 30А Электропривод стояночного тормоза — EPB1 |
| 33 | 40А Электро вентилятор радиатора системы охлаждения — C/FAN |
Почему отклеилась панель от жары
Проблема отклеивающейся приборки знакома большому числу владельцев Сида, включая модификацию JD, что связано с не самым высоким качеством пластика, использованном при сборке этого элемента. В случае, если автомобиль находится на гарантии, достаточно будет привезти его в авторизованное СТО, где панель проклеят заново.
- обмотать плоскую отвертку тканью;
- поддеть боковые защелки и защелку по центру;
- соединить два разъема, ослабив зажим фиксатора;
- вынуть панель, потянув на себя.
Когда торпеда отсоединена, зачищают остатки старого клея и удаляют заводские проклейки. Также обезжиривают поверхность. Далее, проклеивают края, используя самый качественный доступный клей по пластику.
Предохранители и реле в салоне Киа Церато 2
Блок предохранителей размещен с торца панели управления со стороны водителя.
Схема блока предохранителей Киа Церато 2
| 1 | 10А Реле стартера, противоугонная сигнализация — START |
| 2 | 10А Блок управления кондиционером — A/CON SW |
| 3 | 10А Система обогрева наружных зеркал заднего вида — HTD MIRR |
| 4 | 15А Обогрев сидений — SEAT HTR |
| 5 | 10А Кондиционер — A/CON |
| 6 | 10А Лампы дальнего света — HEAD LAMP |
| 7 | 25А Стеклоочиститель ветрового окна — FR WIPER |
| 8 | 10/15А Задний стеклоочиститель либо резерв |
| 9 | 15А Блок управления замками дверей и зажиганием — DRl/SMK |
| 10 | 10А Задние противотуманные фонари — RR FOG |
| 11 | 25А Блок управления стекло подъемниками — P/WDW DR |
| 12 | 10А Часы — D CLOCK |
| 13 | 15А Предохранитель прикуривателя Киа Церато 2 — C/LIGHTER |
| 14 | 20А Люк, реле блока управления зажиганием — DR LOCK |
| 15 | 15А Реле обогревателя ветрового стекла — DEICER |
| 16 | 15А Стоп — сигналы — STOP LP |
| 17 | 15А Освещение салона ROOM LP |
| 18 | 15А Аудиосистема, маршрутный компьютер — AUDIO |
| 19 | 15А Реле привода открытия багажника — TRUNK OPEN |
| 20 | 25А Модуль управления электроникой двери пассажиров — PDM |
| 21 | 25А Блокировка электрических стеклоподъемников — SAFETY P/WDW |
| 22 | 25А Электрические стеклоподъемники — P/WDW ASS |
| 23 | 15А Розетка электрического питания — P/OUTLET |
| 24 | 10А Блок переключателей — T/SIG LP |
| 25 | 10А Сигнализатор подушки безопасности — A/BAG IND |
| 26 | 10А Панель приборов — CLUSTER |
| 27 | 15А Подушка безопасности — A/BAG |
| 28 | 15А Блок управления замками дверей и зажиганием — IGN1-A |
| 29 | 15А Реле аварийной сигнализации — HAZARD LP |
| 30 | 10А Лампа правого заднего габаритного фонаря — TAIL LP (RH) |
| 31 | 10А Лампа левого заднего габаритного фонаря — TAIL LP (LH) |
Отдельно в панели приборов установлены реле:
- клавиши запуска
- подсветки (иллюминации)
- стекло очистителя
- обогревателя стекла
- без ключевого доступа
- электро стекло подъемников
Схема киа серато 2
Техническая документация по ремонту автомобилей KIA Cerato ( все годы выпуска) Бесплатно, без регистрации и СМС
Руководство по ремонту, эксплуатации и техническому обслуживанию KIA Cerato
— полные технические характеристик
— устранение неисправностей KIA Cerato
— цветные электросхемы KIA Cerato СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА
Руководство по эксплуатации KIA Cerato — полные технические характеристики KIA Cerato — особенности эксплуатации
— цветные электросхемы СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА
Руководство по ремонту KIA Cerato в фотографиях — полные технические характеристики
— особенности эксплуатации KIA Cerato — устранение неисправностей в фотографиях своими руками — более 1980 фотографий процесса ремонта СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА
Каталог деталей и сборочных единиц KIA Cerato — таблица взаимозаменяемости деталей автомобилей
— предназначен для работников СТО и владельцев автомобилей KIA Cerato — каталог деталей KIA Cerato СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА
Подробная электросхема KIA Cerato — полное описание электрооборудования KIA Cerato , подробная интерактивная электрическая схема KIA Cerato — подробно описан алгоритм поиска неисправностей электрооборудования (стартер, генератор, система зажигания, впрыск, инжектор) — подробная схема электрооборудования ( электро схема ) KIA Cerato — распиновка разъемов электрических, распиновка электро проводки KIA Cerato СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА
Руководство по ремонту двигателя KIA Cerato — полные технические характеристики двигателя KIA Cerato — особенности конструкции и ремонта двигателя KIA Cerato — подробное описание процессов разборки, дефектовки и сборки двигателя с фотографиями, ГРМ СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА
Руководство по ремонту коробок передач KIA Cerato — полные технические характеристики КПП — особенности конструкции и ремонта КПП KIA Cerato — устранение неисправностей КПП трансмиссия, валы, шестерни, ШРУС — подробное описание процессов разборки, дефектовки и сборки КПП с фотографиями СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА
История KIA Cerato II и характеристики
Автомобиль Киа Церато 2 был представлен миру в октябре 2008 года, но в Северной Америке и Европе его переименовали на Kia Forte, в Сингапуре это был Kia Cerato Forte, а в Малайзии — Naza Forte.
На Российский и Украинский рынки машина поступила в продажу только в 2009 году. KIA Cerato II была существенно изменена по сравнению со своей предшественницей: изменения коснулись, как кузова, так и двигателя с трансмиссией. Наши соотечественники могли купить авто с бензиновыми двигателями, как и США с Европой: в продаже был доступен 1,6 L (126 л.с.) и 2,0 L (143 л.с.). Выпускается автомобиль Cerato II в 3-х кузовах:
- 4-дверный седан (самый популярный), габариты: Д х Ш х В — 4480 х 1775 х 1460 мм
- 5-дверный хэтчбек, размеры кузова: Д х Ш х В — 4530 х 1775 х 1460 мм
- 2-дверный купе, размеры: Д х Ш х В — 4340 х 1765 х 1400 мм
Трансмиссия на Киа Церато 2 выпускалась с 2008 до 2011 годов с 4-х скоростной АКПП и 5-ти скоростной МКПП, а начиная с 2011 и до сегодняшних дней в комплектации пошли уже 6-ти ступенчатые механические и автоматические коробки переключения передач.
Технические характеристики KIA Cerato II (2,0 CVVT):
- Двигатель — G4KD, 4-х цилиндровый, рядный, рабочий объём 1975 см3
- Мощность — 143 л.с., 186 Нм
- Привод — передний
- Снаряжённая масса седана — 1219?12966 кг
- Дорожный просвет — 150 мм
- Объем бака — 52 л
- Максимальная скорость Киа Серато 2 (МКПП / АКПП) — 208 / 200 км/час
- Разгон от 0 до 100 (МКПП / АКПП) — 9,0 / 10,4 сек
- Расход бензина с МКПП (город / загородный цикл / смешанный) — 10,2 / 5,9 / 7,5 л на 100 км
- Расход бензина с АКПП (город / загородный цикл / смешанный) — 11,3 / 6,4 / 8,2 л на 100 км
Видео про краш-тест Киа Серато 2:
Замена лампочек ближнего света
Чтобы самостоятельно заменить лампочки, нет необходимости снимать блок-фару. В фаре со стороны водителя произвести замену лампочек займет не более 10 минут. Для этого нужно:
- Отключить клемму минус от аккумуляторной батареи.
- Просунуть руку между аккумулятором и кузовом.
- Открутить заглушку по направлению против часовой стрелки.
- По извлечении заглушки Вы обнаружите желтые провода с черной клеммой. Эти провода надеты на лампочку.
- Демонтировать клемму. Лампочку ближнего света держит специальная металлическая защелка. Нажать на нее и отвести от лампы ближнего света.
- Заменить необходимые лампочки на новые, используя перчатки.
Со стороны пассажира для замены лампочки необходимо будет снять бочок охлаждающей жидкости. Данный бочок крепится на двух болтах на 10 мм. Открутив бочок, повторить пункты 1-6 с правой фарой.
Блок под капотом
Расположен в левой части моторного отсека, рядом с аккумуляторной батареей, под защитной крышкой.
| 1 | 20A Катушки зажигания, конденсатор — IGN COIL |
| 2 | 10A Датчики системы управления двигателем — SNSR2 |
| 3 | Система зажигания 10А — ECU2 |
| 4 | 10A Система кондиционирования, топливные форсунки — ИНЖЕКТОР |
| 5 | 15A Датчики системы управления двигателем — SNSR1 |
| 6 | Главное реле 10А — ЭБУ1 |
| 7 | 10A Кондиционер — A / CON |
| восемь | 15A Топливный насос — F / PUMP |
| девять | Главное реле 30А — ЭБУ |
| 10 | 20А Резерв — ЗАБРОНИРОВАТЬ |
| одиннадцать | 15А Резерв — ЗАБРОНИРОВАТЬ |
| 12 | 10A Переключатель фонарей заднего хода — B / UPLP |
| 13 | Катушки зажигания 15А, конденсатор — ECU3 |
| 14 | 10A Система стабилизации ESP, антиблокировочная система ABS, датчик КП — ABS |
| 15 | 10A Датчики системы управления двигателем — SNSR3 |
| 16 | 10А Звуковой сигнал — Рог |
| 17 | 20А Дальний свет — H / LPHI |
| 18 | 50A Электронный блок управления электрооборудованием салона — BATT2 |
| 19 | Замок зажигания 30А — IGN 1 |
| ветры | 40A Система стабилизации ESP, антиблокировочная система ABS, диагностический разъем — ABS1 |
| 21 год | 20А Резерв — ЗАБРОНИРОВАТЬ |
| 22 | 10A Противотуманная фара, диагностический разъем — FOG LP (FR) |
| 23 | 10A Ближний свет, левая фара — H / LP LO LH |
| 24 | 10A Ближний свет, правая фара — H / LP LO RH |
| 25 | 10А Резерв — ЗАБРОНИРОВАТЬ |
- ГЛАВНОЕ — Главное реле
- F / PUMP — Реле топливного насоса
- A / C0N — Реле климат-контроля
- BLOWER — Реле электровентилятора радиатора системы охлаждения
- H / LPHI — Реле дальнего света фар
- HORN — реле звукового сигнала
- C / FAN HI — Реле электровентилятора системы кондиционирования (высокая скорость)
- ПУСК — Реле стартера
- FOG LP — Реле заднего противотуманного света
- WIPER — Реле стеклоочистителя
- C / FAN LO — Реле электровентилятора кондиционера (низкая скорость)
- H / LPLO — Реле ближнего света фар
Главный блок
Сбоку на передней стенке расположен главный блок предохранителей, выполненный в виде предохранителей повышенной мощности.
- 80А МДПС — блок управления ЭПС
- 40A ABS2 — блок управления ABS, блок управления ESP
- 40A C / FAN — Электровентилятор кондиционера
- BLOWER 40A — Электровентилятор радиатора системы охлаждения
- 40A HTD GLASS — Зеркала с подогревом
- 125А ALT — Генератор
- 30A IGN2 — Замок зажигания (замок
- 50A WATT 1 — Электронный блок управления электрооборудованием салона
- ЗАМЕНА 50А — Резерв
- Свежие записи
- Опасность дремоты за рулем
- ОСАГО. Полезная информация для новичков
- Для чего нужна компьютерная диагностика авто?
- Выбор аудиосистемы для автомобиля
- Транспортное средство с высокой проходимостью
- Правообладателям
- Политика конфиденциальности
Авто пробег 2023 Информация, опубликованная на сайте, носит исключительно ознакомительный характер
