Предохранители Kia Ceed 1 поколения

Главная › KIA › Ceed › Ceed ED 1

Схема предохранителей и реле Kia Ceed I обеспечивает защиту всего электрооборудования автомобиля. Рассмотрим, где расположены силовые блоки, и какие зоны защищают отдельные предохранители Киа Сид 2008.

Блок предохранителей в салоне Киа Сид ED

Блок предохранителей Киа Сид 2010 в салоне находится в торцевой части торпеды с водительской стороны. Он закрыт декоративным кожухом.

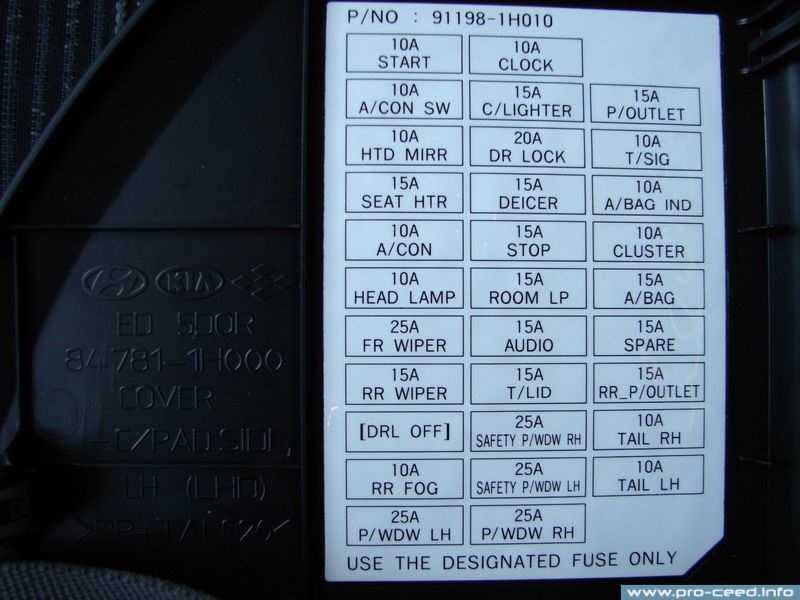

На оборотной части кожуха имеется схема расположения защитных элементов электрической сети Kia Ceed.

Расшифровка салонных предохранителей Киа Сид 1 поколения:

START – реле пускового устройства (10А);
A/CON и A/CON SW – кондиционер и управляющая программа соответственно (10А);
HTD MIRR – подогревательный комплекс внешних зеркал (10А);
SEAT HTR – подогрев кресел;
HEAD LAMP – дальний свет (10А);
FR и RR WIPER – соответственно дворники спереди и сзади (25 и 15А);
DRL OFF – ДХО ;
RR FOG – ПТФ сзади (10А);
P/WDW LH – управляющий комплекс электроприводами стекол (25А);
CLOCK – маршрутные часы (10А);
C/LIGHTER – предохранитель прикуривателяKia Ceed I (15А);
DR LOCK – реле зажигания, люк (20А);
DEICER – релейная часть обогревательного комплекса лобового стекла;
STOP – стоповые огни;
ROOM LP – подсветка салонного пространства;
AUDIO – мультимедийный комплекс, маршрутизатор;
T/LID – цепь открытия багажника;
SAFETY P/WDW LH/RH – блокирование электроприводов подъема стекол с левой/правой части (25А);
P/WDW – электропривода стекол (25А);
P/OUTLET – розетка;
T/SIG – блочок переключателей (10А);
A/BAG IND – индикатор SRS (10А);
CLUSTER – приборный щиток;
A/BAG – SRS;
IGN1-A – управляющая система зажиганием и дверьми;
RR P/OUTLET – розетка спереди;
TAIL LH/RH – габаритные огни слева/справа сзади (10А).

Наиболее часто в рассматриваемом блочке Киа Сид 1 поколения используются защитные элементы с номиналом плавкой вставки 15 Ампер. К ним относятся предохранители с маркировкой, где не указан номинальный ток.

Блоки реле под торпедо

Реле в салоне Kia Ceed 1 расположены в двух дополнительных блочках. Первый смонтирован под торпедой, в верхней части слева от приборной панели. Второй – в нише с салонными защитными элементами Киа Сид.

Релейная часть первого монтажного блочка Kia Ceed I включает следующие электрические цепи:

отопительный комплекс;
замок багажника;
задняя подсветка;
привода подъема стекол.

Второй блочок Kia Ceed I с релейной частью обеспечивает работу:

центрального замка;
звукового оповещения противоугонной системы;
обогрева лобового стекла;
built-in-ICM;
задних противотуманок.

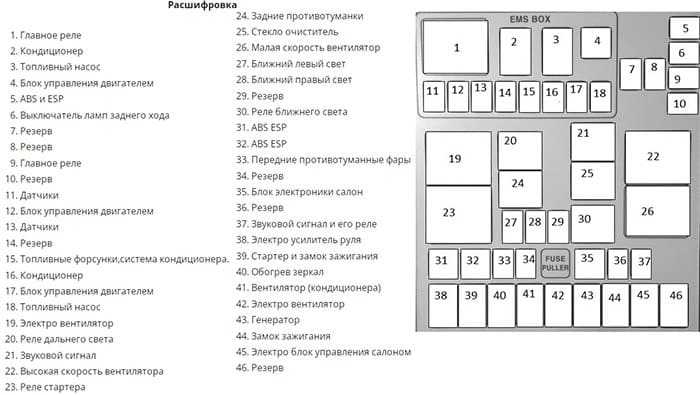

Блоки предохранителей в моторном отсеке Kia Ceed 1 поколения

Основной силовой блок Киа Сид 2011 расположен у левого крыла, в области установки АКБ. На Kia Ceed I используется две вариации компоновки защитных элементов в отсеке с мотором. Рассмотрим каждую из них.

Первая версия

Силовой блок подкапотного пространства Киа Сид 2007 спрятан под пластиковым кожухом. На его тыльной части находится схема предохранителей и реле, пластиковые клещи для их изъятия.

Далее представлена расшифровка (с указанием порядковых номеров) защищаемых плавкими вставками Kia Ceed 2011 электрических цепей:

ABS 2, 1 (1, 2) – антиблокировочная и стабилизационная система (20 и 40А);
B+1, B+2 (3, 24) – ЭБУ салонного оборудования (50А);
RR HTD (4) – подогрев внешних зеркал (40А);
BLOWER (5) – охлаждающий вентилятор радиатора мотора (40А);
C/FAN (6) – охлаждающий вентилятор радиатора кондиционера (40А);
H/LP WASHER (7) – омывающий комплекс оптики спереди (20А);
SPARE (8, 14, 15, 17) – не задействован (запасной);
ALTERNATOR (9) – генератор (125А);
MDPS (10) – ЭУР (80А);
FR FOG (11) – ПТФ спереди (15А);
A/CON (12) – кондиционер;
HAZARD (13) – световое оповещение аварийной остановки (15А);
F/PUMP (16) – насос подачи топлива (15А);
ECU 1, 2, 3 (18, 19, 20) – ЭБУ двигателя (20А);
INJ (21) – кондиционер, топливные форсунки (15А);
SNSR2,1(22, 34) – датчики;
HORN (23) – цепь подачи сигнала (15А);
ING2 (25) – выключатель зажигания, стартер (40А);
IGN1 (26) – выключатель зажигания (30А);
ECU (27) – основное реле (30А);
ABS (28) – антиблокировочный, стабилизационный программный комплекс, датчик ESP;
ECU2 (29) – зажигание;
B/UP (30) – лампочка заднего хода;
H/LP LO RH, LH (31, 32) – правый и левый ближний свет;
H/LP HI (33) – дальний свет (20А).

Предохранители Kia Ceed I

Предохранитель – неотъемлемая часть любой электросети, защищающая проводку и электроприборы от токов короткого замыкания. Эта статья расскажет о том, где находятся предохранители в Kia Ceed I поколения (2007, 2008, 2009, 2010, 2011, 2012 годов выпуска), и схеме расположения с подробной расшифровкой.

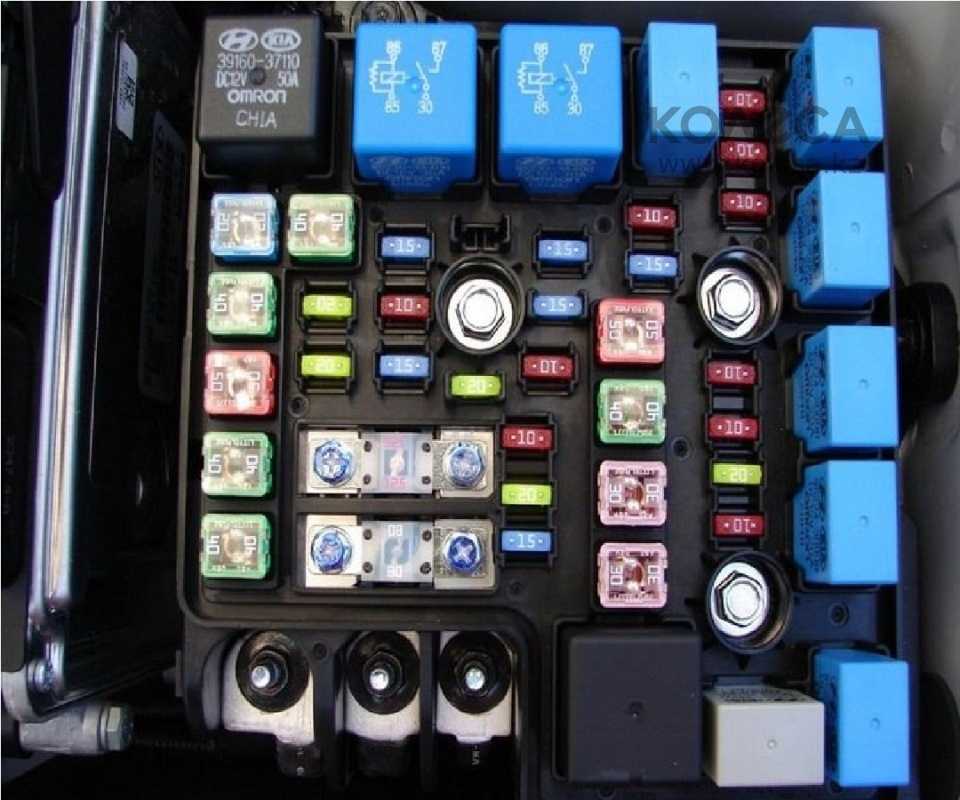

Блоки с предохранителями и реле в моторном отсеке

Под капотом находится 2 блока предохранителей и реле: основной и дополнительный. На автомобили с бензиновым двигателем устанавливается только основной монтажный блок (МБ).

Главный блок с реле и предохранителями

Предохранители

Номер \ обозначение на схеме	Макс. ток, А	Название	Защищаемая цепь
1	20	AВS2	Система курсовой устойчивости ESP и антиблокировочкая система тормозов ABS
2	40	ABS1
3	50	В+1	ЭБУ электрооборудованием салона
4	40	RRHTD	Обогрев зеркал заднего вида
5	40	BLOWER	Электровентилятор
6	40	C/FAN	Электровентилятор системы кондиционирования
7	20	H/IP WASHER	Омыватель передних фар
8	20	SPARE	Резерв
9	125	ALTERNATOR	Генератор
10	80	MDPS	Электроусилиталь рулевого управления
11	15	FR FOG	Передние противотуманные фары
12	10	A/CON	Кондиционер
13	15	HAZARD	Аварийная сигнализация
14	10	SPARE	Резерв
15	20	SPARE	Резерв
16	20	F/PUMP	Топливный насос
17	15	SPARE	Резерв
18	10	ECU1	ЭБУД
19	10	ECU2	ЭБУД
20	20	ECU3	ЭБУД
21	15	INJ	Топливные форсунки, система кондиционирования
22	10	SNSR2	Датчики подсистем двигателя
23	15	HORN	Звуковой сигнал
24	50	B+2	ЭБУ электрооборудованием салона
25	40	IGN2	Стартер, выключатель (замок) зажигания
26	30	IGN1	Выключатель (замок) зажигания
27	30	ECU	Главное реле
28	10	ABS	Система курсовой устойчивости ESP, антиблокировочная система тормозов ABS, датчик курсовой устойчивости
29	10	ECU2	Система зажигания
30	10	B/UP	Выключатель лампы света заднего хода
31	10	H/LPLDRH	Ближний свет правой передней фары
32	10	H/LP LO LH	Ближний свет левой передней фары
33	20	H/LPHI	Дальний свет фар
34	10	SNSR1	Датчики подсистем двигателя

Номер \ обозначение на схеме	Название	Защищаемая цепь
R1	C/FAN2	Электровенталятор системы охлаждения (малая скорость вращения)
R2	C/FAN 1	Электровентилятор системы охлаждения (высокая скорость вращения)
R3	START	Стартер
R4	F/PUMP	Топливный насос
R5	A/CON	Кондиционер
RS	H/LP LO	Ближний свет фар
R7	HORN	Звуковой сигнал
R8	H/LPHI	Реле дальнего света фар
R9	FOG LP	Задние противотуманные фонари
R10	WIPER	Мотор дворников
R11	MAIN	Главное

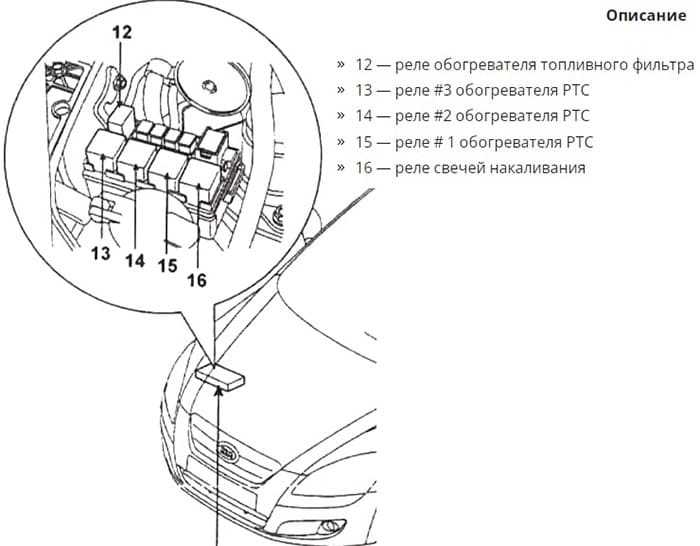

Блок с реле дизельный двигатель

Номер на схеме	Обслуживаемая цепь
12	Обогреватель топливного фильтра
13	Обогреватель РТС №3
14	Обогреватель РТС №2
15	Обогреватель РТС №1
16	Свечи накаливания

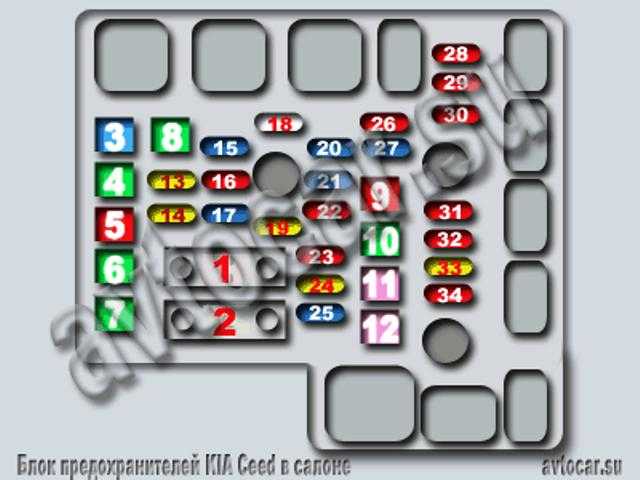

Блок с предохранителями и реле в салоне

Он находится в левом торце панели приборов, под пластиковой крышкой. В нем находятся предохранители прикуривателя, комбинации приборов, вентилятора отопителя и других приборов, размещенных в салоне, крыше и задней части автомобиля.

В таблице приведена расшифровка обозначений предохранителей.

Обозначение на схеме	Максимальная сила тока, А	Название	Защищаемая цепь
1	10	START	Втягивающая обмотка якоря стартера
2	10	A/CONSW	ЭБУ кондиционера
3	10	HTD MIRR	Система обогрева наружных зеркал
4	15	SEAT HTR	Подорев сидений
5	10	A/CON	Кондиционер
6	10	HEADLAMP	Лампы дальнего света
7	25	FR WIPER	Стеклоочиститель ветрового стекла
8	15	RR WIPER	Стеклоочиститель заднего стекла
9	15	DRL OFF	Выключение ближнего света фар в дневное время суток
10	10	RR FOG	Задние противотуманные фонари
11	25	P/WDW LH	ЭБУ стеклоподъемниками
12	10	CLOCK	Часы
13	15	C/UGHTER	Прикуриватель
14	20	DR LOCK	Люк, реле блока управлением зажигания
15	15	DEICER	Отогрев щеток ветрового стекла
16	15	STOP	Стоп-сигналы
17	15	ROOM LP	Освещение салона
18	15	AUDIO	Аудиосистема, маршрутный компьютер
19	15	T/UD	Дверь задка
20	25	SAFETY P/WDW RH	Блокировка электрических стеклоподъемников (правая сторона)
21	25	SAFETY P/WDW LH	Блокировка электрических стеклоподъемников (левая сторона)
22	25	P/WDW	Электрические стеклоподъемники
23	15	Р/OUTLET	Передняя розетка
24	10	T/SIG	Блок переключателей
25	10	A/BAG IMD	Контрольная лампа подушки безопасности
26	10	CLUSTER	Комбинация приборов
27	15	A/BAG	Подушка безопасности
28	15	SPEARE	Резерв
29	15	RR.P/OUTLET	Задняя розетка
30	10	TAIL RH	Задний правый габаритный фонарь
31	10	TAIL LH	Задний левый габаритный фонарь

Предохранители № 17 и 18 объединены пластмассовой обоймой. При ее извлечении разрываются цепи аудиосистемы и внутреннего освещения. Эта функция позволяет избежать глубокого разряда аккумулятора во время долгой (от 1 месяца) стоянки.

Расположение предохранителей KIA Ceed 2007-2012

Использована информация из руководств по эксплуатации 2010 и 2011 годов. Расположение и функции предохранителей в автомобилях, произведенных в другое время, могут отличаться.

Предохранители прикуривателя (розетки) в KIA Cee’d расположены в блоке предохранителей панели приборов (см. предохранители «C/зажигалка» (прикуриватель), «Р/ВЫХОД» (розетка питания) и «RR Р/ВЫХОД» (розетка сзади)).

Оглавление

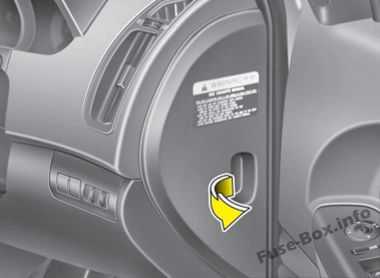

Расположение блока предохранителей

Автомобили с левым рулем

Автомобили с правым рулем

Моторного отсека

Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю.

Назначение предохранителей на панели приборов

Описание	Номинал, Ампер	Защищенный компонент
НАЧАЛО	10A	Соленоид пускового двигателя
ПО А/КОН	10A	Система кондиционирования воздуха
ГТД ЗЕРКАЛО	10A	Обогрев наружного зеркала заднего вида
СЕАТ ХТР	15A	Подогрев сиденья
А/КОН	10A	Система кондиционирования воздуха
НАЛОБНЫЙ ФОНАРЬ	10A	Фара
ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ	25A	Стеклоочиститель (передний)
ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ	15A	Задний стеклоочиститель
ДХО ВЫКЛ.	—	Дневные ходовые огни выключены
РР противотуманные фары	10A	Противотуманная фара (задняя)
P/WDW (левый)	25A	Электростеклоподъемник (слева)
ЧАСЫ	10A	Часы
C/зажигалка	15A	Зажигалка
ДР ЛОК	20A	Люк, Дверь запирается/отпирается
ДЕИЛЬЕР	15A	Передний антиобледенитель
STOP	15A	Выключатель стоп-сигнала
КОМНАТА LP	15A	Комнатная лампа
АУДИО	15A	Аудио, Путевой компьютер
Т/КРЫШКА	15A	Задняя дверь, Складное зеркало
БЕЗОПАСНОСТЬ P/WDW RH	25A	Стеклоподъемник безопасности (справа)
БЕЗОПАСНОСТЬ P/WDW LH	25A	Стеклоподъемник безопасности (слева)
P/WDW(RH)	25A	Электростеклоподъемник (справа)
Р/ВЫХОД	15A	Розетка
T/SIG	10A	Модуль переключения
A/СУМКА ИНД.	10A	Индикатор подушки безопасности
КЛАСТЕР	10A	Кластер, TPMS
СУМКА	15A	Воздушная подушка
ХВОСТ ПРАВЫЙ	10A	Задний фонарь (справа)
ХВОСТ ЛЕВЫЙ	10A	Задний фонарь (левый)
MDPS	15A	Рулевое управление с электроприводом
RR_P/ВЫХОД	15A	Задняя розетка

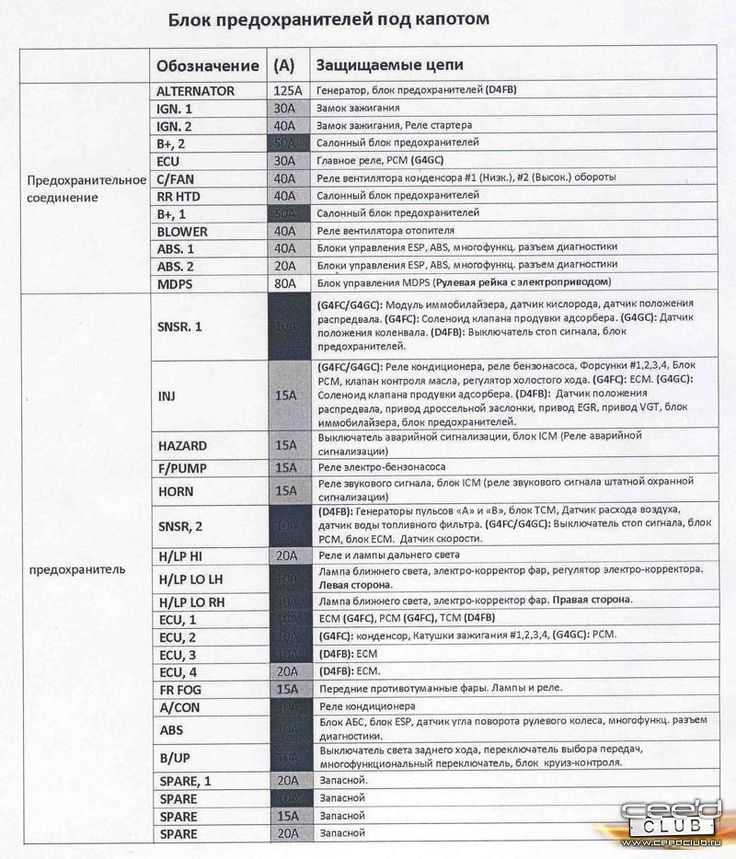

Описание	Номинал, Ампер	Защищенный компонент
B+ 2	50A	Распределительная коробка I / P (S / ROOF 20A, ДР ЛОК 20A, STOP 15A, T / LID 15A, разъем питания — КОМНАТА 10A, АУДИО 15A, ДЕИЛЬЕР 15A, RR P / OUTLET 15A)
B+ 1	50A	Распределительная коробка I/P (реле — электрические стеклоподъемники, предохранитель — P/WDW LH 25A, P/WDW RH 25A, HAZARD 15A), РР противотуманные фары 10A, реле — задний фонарь, предохранитель — ХВОСТ ЛЕВЫЙ 10, ХВОСТ ПРАВЫЙ 10A)
С/ВЕНТИЛЯТОР	40A	Реле C/вентилятора (высокий уровень), реле C/вентилятора (низкий уровень)
ALT	150A	Генератор
АБС 2	20A	Модуль управления ABS, модуль управления ESP
АБС 1	40A	Модуль управления ABS, модуль управления ESP
RR HTD	40A	Распределительная коробка I/P (RR HTD RLY)
ВОЗДУХОДУВКА	40A	Двигатель вентилятора
MDPS	80A	Модуль рулевого управления с электроприводом
ИГН 2	40A	Замок зажигания (IG2, СТАРТ)
ЭБУ 4	20A	ЭБУ, ИСА, ЕГР
F/НАСОС	15A	Реле топливного насоса
IGN 1	30A	Замок зажигания (IG1. ACC)
H/LP	20A	Головной фонарь (высокий)
Ф/туман	15A	Передний туман
HORN	15A	Horn
В/Н НЧ ПРАВ.	10A	Фара правая
В/Н Н Н Л Н	10A	Левая фара, комбинация приборов (индикатор ближнего света)
ABS	10A	Модуль управления ABS, модуль управления ESP
ECU	10A	Дизель-TCM, ЭБУ, ТКУ Бензин — ECM, PCM, ECU, PCU
ЭБУ 3	10A	ECU
ЭБУ 2	10A	ECU
ЭБУ 1	30A	Дизель — ECM, ЭБУ, ТКУ Бензин — ECM, PCM, ECU, PCU
INJ	15A	Дизель — электрический привод EGR, привод VGT Бензин — форсунки № 1 — № 4
СНСР 2	15A	Дизель — реле кондиционера/кондиционера, реле кондиционера/вентилятора (высокая/низкая), лямбда-зонд, реле воздушного отопителя, иммобилайзер; Бензин — реле кондиционера/кондиционера, реле вентилятора C/вентилятора (высокий/низкий уровень), датчик положения распределительного вала, электромагнитный клапан продувки адсорбера, клапан управления маслом, кислородный датчик вверх/вниз, иммобилайзер
СНСР 1	10A	Дизель — реле кондиционера/кондиционера, реле кондиционера/вентилятора (высокая/низкая), лямбда-зонд, реле воздушного отопителя, иммобилайзер; Бензин — реле кондиционера/кондиционера, реле вентилятора C/вентилятора (высокий/низкий уровень), датчик положения распределительного вала, электромагнитный клапан продувки адсорбера, клапан управления маслом, кислородный датчик вверх/вниз, иммобилайзер
А/КОН	10A	Реле А/Кон
SNSR	10A	ЭБУ, ТКУ
B/UP	10A	Резервная лампа
БАТТ СНСР	10A	Датчик батареи

Только дизельный двигатель:
GLOW	80A	Свечение, Нагреватель воздуха
ПТК ХТР 1	50A	PTC-нагреватель 1
ПТК ХТР 2	50A	PTC-нагреватель 2
ПТК ХТР 3	50A	Нагреватель PTC 3
ТОПЛИВНЫЙ ФИЛЬТР	30A	Топливный фильтр (отопитель)

Трансмиссия

На Kia Ceed применялись 5-ти ступенчатая механическая коробка передач и 4-х ступенчатый «автомат». 6-ти ступенчатая «механика» устанавливалась только на дизельные версии.

«Механика» не отличается высокой надежностью. Чаще проблемы вызваны не самой коробкой, а установленным комплектом сцепления. Так раздающийся гул при движении Сида задним ходом – уже стал притчей во языцах. Далее гул уже возникает и при движении на пониженных передачах, затем начинает буксовать сцепление, а в скорее диск и вовсе разваливается. Гул может появиться при пробеге более 15 – 40 тыс. км. Не все официальные дилеры признают техническую неисправность и готовы заменить комплект сцепления по гарантии. Хотя в КИА от проблемы не открещиваются и рекомендуют менять «загудевшее» сцепление. Комплект нового сцепления обойдется в 6 – 8 тыс. рублей, работа по его замене 5 – 6 тыс. рублей.

Если же вам повезло, и сцепление не гудит, не расстраивайтесь, при пробеге более 80 – 120 тыс. км скорей всего «умрет» выжимной подшипник (подшипник выключения сцепления). Об этом намекнут вибрация педали сцепления, вибрация при попытке тронуться или писк, шум при нажатии педали сцепления. При этом состояние диска сцепления еще будет хорошее, но его необходимо заменить вместе с корзиной.

Шум в коробке может быть вызван недоливом рабочей жидкости, что часто наблюдается последнее время. Вместо положенных 1,9 л в коробке оказывается около 1,5 л масла. Посторонний шум может быть вызван и подшипником первичного вала. Подшипник установлен в посадочное место с большим зазором, и его обойма нередко начинает проворачиваться, издавая шум.

Kia Cee’d SW (2010 — 2012 гг.)

При пробеге более 40 – 80 тыс. км может появиться скрип, возникающий при отпускании педали сцепления. Это звучит опора вилки сцепления, в которой заложено мало смазки еще с завода. Официалы, как правило, производят замену узла.

Автоматическая трансмиссия доставляет меньше хлопот, но и с ней случаются неприятности. Лучше других об этом знают владельцы дизельных Киа Сид. При пробеге 60 – 120 тыс. км имелись случаи обрыва первичного вала коробки. Ремонт коробки в подобном случае обойдется очень дорого – в 200 – 250 тыс. рублей (по подсчетам официальных автосервисов). Владельцы бензиновых Ceed с такими бедами не знакомы.

Общие проблемы «автоматов» — рывки или толчки при переключениях передач, вызваны отказами датчиков (соленоидов) или проблемами в контакте электрических разъемов коробки. Столкнуться с этим можно при пробеге более 90 – 120 тыс. км.

Блоки предохранителей в моторном отсеке KIA Ceed 1-го поколения

На KIA Ceed возможны 2 варианта размещения вставок.

Первая версия

На автомобилях до 2010 г. выпуска в моторном отсеке располагаются перемычки, работающие с такими электроприборами:

АБС;
ЕСП;
зажиганием;
ЭБУ оборудования в салоне;
генератором;
стартером;
вентилятором охлаждения двигателя;
омывателем лобового стекла и фар;
выключателем зажигания;
бензонасосом;
подогревом наружных зеркал и пр.

На печатной плате установлены релейные переключатели для запуска нескольких электроприборов:

кондиционера;
топливного насоса;
звукового сигнала;
дворников;
ПТФ.

Схема и расшифровка первой версии.

Вторая версия

Расшифровку и распиновку на обновленных КИА Сид можно посмотреть в таблице:

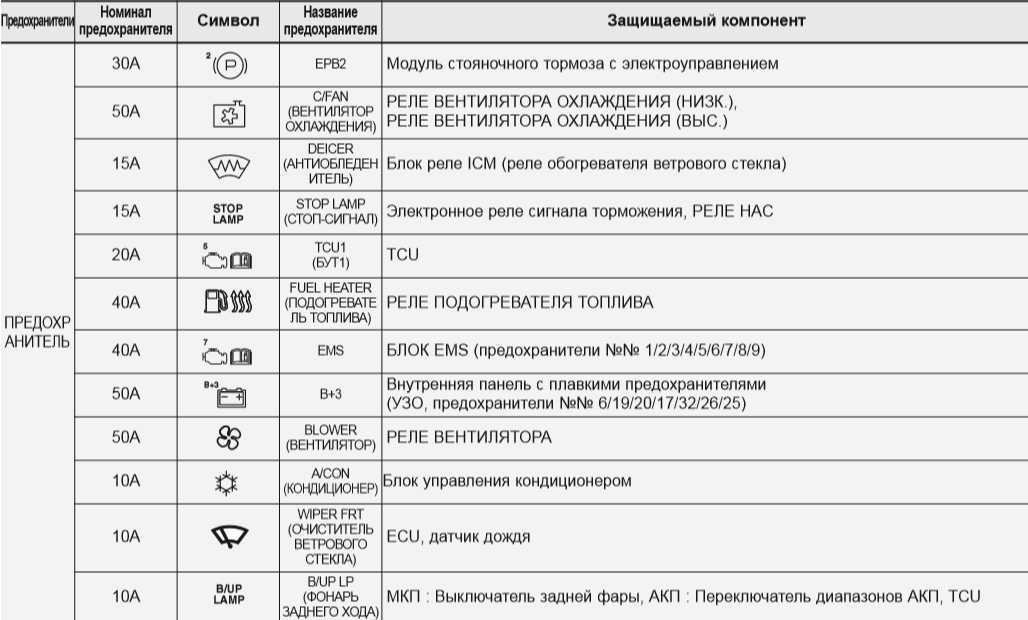

Схема и расшифровка второй версии блока.

Дополнительный блок для дизельных двигателей

В установочном модуле для автомобилей с дизельным двигателем установлены элементы, связанные с подогревом топлива и свечами накаливания.

Схема и расшифровка дополнительного блока.

Замена предохранителей

Случается, что во время эксплуатации машины отказывает какая-либо из систем. Первое, что необходимо сделать — проверить предохранители. Неисправный элемент часто видно невооруженным глазом. Для выявления сгоревшей детали можно воспользоваться тестером.

Отключить питание автомобиля.
С аккумулятора отсоединить провод с минусовой клеммы.
Пробитую плавкую перемычку вытащить и заменить целой, используя прилагаемые к блоку реле щипцы.

Опытный водитель всегда возит с собой плавкие предохранители. Можно купить стандартный набор таких изделий в количестве 50 шт. всего за 190 р. (производство ─ Китай, артикул AVSA8099635). При отсутствии в запасе можно временно использовать те перемычки, что защищают цепи устройств, не влияющих на работу автомобиля (к примеру, прикуривателя).

По окончании работы питание авто нужно включить и завести двигатель. Если предохранитель сгорит снова, то это указывает на КЗ в системе

В подобных случаях важно найти и устранить имеющуюся в цепи неисправность

Источник

Замена предохранителей KIA Ceed

Обуждение раздела Замена предохранителей KIA Ceed
Cerise
У меня ланос я купил из авто салона и там тепло
Петра Чебыкина
на форд фокус 3 универсал тоже снимите видео как менять предохранитель прикуриватель
Фосс
Я думаю, что китайцы тебя развели))))
Spence

В общем, машину мне со временем сделали) Оказалось, что в блоке управления у одной из микросхем отломилась ножка и она отходила, создавая вот такую проблему. Цена вопроса в Москве 5 000 руб и два дня работы.

Вусал

Добрый день, Как можно проверить по какой причине не работает динамик? Авто: Honda CRV.96 год правый руль. Сам Динамик работает если ставить в другое гнездо или другую дверь. Нет сигнала в проводке правой двери. Спасибо!

Узун Тилонов

Миша здравствуйте.где находится реле звукового сигнала ХОНДА срв рд1.правый руль??спасибо заранее,если знаете отпишитесь ребята…

Азина Рузана
Спасибо, очень полезное видео!
Демякина Стефания
То есть, мультиметром то же самое надо делать в режиме прозвонки, правильно понимаю?
Альбион

*94 литра в минуту??? Вы наверно попутали с цифрой 9,4 л/мин*

Бактияр
Фильтр салона замени
Дука
напишите пожалуйста ваш номер телефона
Усик
‘Не тягне’ машина на ручнике
Амантай
Вопрос к хозяину машины, зачем он туда полез настраивать и метки себе не поставил, перед тем как всё ‘настроить’?
Коба
Да мне поху че ты купил куда ездил
Чаян

Может быть такое,что даже на горячую заводится и обороты до 2.5 тысяч?

Дарья

Классный автоэлектрик,разберается до конца и делает по человечиски без гамно скруток. Почёт и уважение!

Бурьян

Самый толковый диагност,жаль у нас таких почти нет,привет из Казахстана!!! Удачи брат)))

Isen

Доброго времени суток! Подскажите пожалуйста!!!!!!!правый поворот горит, но не моргает!и не выключается пока не сниму клемму акб,поменял реле поворотов, проблема осталась((((что посоветуете???

Reeves

спасибо.очень помого.не знал что это правда так легко

Доминик

Так а что было причиной КЗ? Так и не нашли? Провод оплавился?

Синелев Худ

На реле дворников есть опознавательные знаки? Я не могу найти его всё на китайском языке.

Cat

75000 тыс. пробег рано еще менять наверное сеточку?

Ксеня

Молодец. А как сделать контрольку?

Евген
Приедешь в г. Флорешть я тебе подарю такой
Ваган
Спасибо за видос, а то такая группа на прадо стоит 20к, чуть не заплакал)
Ширван

Гбо стояло братан…

Камбар
прочитав ещераз понял уменя прикуриватель с верху а с низу такаяже только написано 12в вот там и нет питания хотя по системе верх радио и низ розетка предохр один
Гулия

Что значит спокойненько? Как доставать, чем? Новичкам интересно.

Bria

Была предполога, под рулём сопля какая нибудь на рулевую коротит!! на повороте заглохла!!! Ан нет!!) КРАСАВЧИК!)

Бату
Сергей добрый день,Вольво s60 2007г вылетела ошибка р2227 причина ошибки и как устранить
Раи
ну как так можно безалаберно делать. противно смотреть
Оставить комментарий

Предохранители Kia Ceed I

Блоки с предохранителями и реле в моторном отсеке

На модели с дизелем – основной и дополнительный. Расшифровка назначения реле и предохранителей, установленных в них, приведена в таблицах ниже.

Главный блок с реле и предохранителями

Предохранители

Номер \ обозначение на схеме	Макс. ток, А	Название	Защищаемая цепь
1	20	AВS2	Система курсовой устойчивости ESP и антиблокировочкая система тормозов ABS
2	40	ABS1
3	50	В+1	ЭБУ электрооборудованием салона
4	40	RRHTD	Обогрев зеркал заднего вида
5	40	BLOWER	Электровентилятор
6	40	C/FAN	Электровентилятор системы кондиционирования
7	20	H/IP WASHER	Омыватель передних фар
8	20	SPARE	Резерв
9	125	ALTERNATOR	Генератор
10	80	MDPS	Электроусилиталь рулевого управления
11	15	FR FOG	Передние противотуманные фары
12	10	A/CON	Кондиционер
13	15	HAZARD	Аварийная сигнализация
14	10	SPARE	Резерв
15	20	SPARE	Резерв
16	20	F/PUMP	Топливный насос
17	15	SPARE	Резерв
18	10	ECU1	ЭБУД
19	10	ECU2	ЭБУД
20	20	ECU3	ЭБУД
21	15	INJ	Топливные форсунки, система кондиционирования
22	10	SNSR2	Датчики подсистем двигателя
23	15	HORN	Звуковой сигнал
24	50	B+2	ЭБУ электрооборудованием салона
25	40	IGN2	Стартер, выключатель (замок) зажигания
26	30	IGN1	Выключатель (замок) зажигания
27	30	ECU	Главное реле
28	10	ABS	Система курсовой устойчивости ESP, антиблокировочная система тормозов ABS, датчик курсовой устойчивости
29	10	ECU2	Система зажигания
30	10	B/UP	Выключатель лампы света заднего хода
31	10	H/LPLDRH	Ближний свет правой передней фары
32	10	H/LP LO LH	Ближний свет левой передней фары
33	20	H/LPHI	Дальний свет фар
34	10	SNSR1	Датчики подсистем двигателя

Номер \ обозначение на схеме	Название	Защищаемая цепь
R1	C/FAN2	Электровенталятор системы охлаждения (малая скорость вращения)
R2	C/FAN 1	Электровентилятор системы охлаждения (высокая скорость вращения)
R3	START	Стартер
R4	F/PUMP	Топливный насос
R5	A/CON	Кондиционер
RS	H/LP LO	Ближний свет фар
R7	HORN	Звуковой сигнал
R8	H/LPHI	Реле дальнего света фар
R9	FOG LP	Задние противотуманные фонари
R10	WIPER	Мотор дворников
R11	MAIN	Главное

Блок с реле дизельный двигатель

Номер на схеме	Обслуживаемая цепь
12	Обогреватель топливного фильтра
13	Обогреватель РТС №3
14	Обогреватель РТС №2
15	Обогреватель РТС №1
16	Свечи накаливания

Блок с предохранителями и реле в салоне

В таблице приведена расшифровка обозначений предохранителей.

Обозначение на схеме	Максимальная сила тока, А	Название	Защищаемая цепь
1	10	START	Втягивающая обмотка якоря стартера
2	10	A/CONSW	ЭБУ кондиционера
3	10	HTD MIRR	Система обогрева наружных зеркал
4	15	SEAT HTR	Подорев сидений
5	10	A/CON	Кондиционер
6	10	HEADLAMP	Лампы дальнего света
7	25	FR WIPER	Стеклоочиститель ветрового стекла
8	15	RR WIPER	Стеклоочиститель заднего стекла
9	15	DRL OFF	Выключение ближнего света фар в дневное время суток
10	10	RR FOG	Задние противотуманные фонари
11	25	P/WDW LH	ЭБУ стеклоподъемниками
12	10	CLOCK	Часы
13	15	C/UGHTER	Прикуриватель
14	20	DR LOCK	Люк, реле блока управлением зажигания
15	15	DEICER	Отогрев щеток ветрового стекла
16	15	STOP	Стоп-сигналы
17	15	ROOM LP	Освещение салона
18	15	AUDIO	Аудиосистема, маршрутный компьютер
19	15	T/UD	Дверь задка
20	25	SAFETY P/WDW RH	Блокировка электрических стеклоподъемников (правая сторона)
21	25	SAFETY P/WDW LH	Блокировка электрических стеклоподъемников (левая сторона)
22	25	P/WDW	Электрические стеклоподъемники
23	15	Р/OUTLET	Передняя розетка
24	10	T/SIG	Блок переключателей
25	10	A/BAG IMD	Контрольная лампа подушки безопасности
26	10	CLUSTER	Комбинация приборов
27	15	A/BAG	Подушка безопасности
28	15	SPEARE	Резерв
29	15	RR.P/OUTLET	Задняя розетка
30	10	TAIL RH	Задний правый габаритный фонарь
31	10	TAIL LH	Задний левый габаритный фонарь

Не работает омыватель лобового стекла на Киа Сид

Такая проблема с омывателем лобового стекла на Киа Сид может привести к тому, что поездку придётся прекратить, чтобы не создать аварийную ситуацию на дороге. Поездку продолжить можно, но придётся останавливаться довольно часто, чтобы очистить лобовое стекло. В большинстве случаев такую проблему можно решить самостоятельно, просто следует знать, что искать, где искать.

Где может быть проблема

Если при включении переключателя не слышен звук работающего насоса омывателя лобового стекла, первое, что приходит на ум водителю, это проверить плавкую вставку в блоке предохранителей. Нужные предохранители установлены в салонном блоке, их два.

Они имеют обозначение на крышке FR WIPER, RR WIPER. Первый из них рассчитан на ток силой 25 Ампер, второй на 15 Ампер.

Проверить их можно визуально, но лучше использовать измерительный прибор, в качестве которого хорошо подходит автомобильный тестер или мультиметр.

Его отсутствие может быть из-за обрыва проводов подачи питания, окисления контактов переключателей на рулевой колонке или их неисправность. Попробуйте подключить электромотор насоса непосредственно к аккумуляторной батарее.

Работа моторчика подтвердит проблемы проводки или переключателей.

Наличие питания на клеммах нерабочего моторчика может свидетельствовать о его неисправности. Она может заключаться в износе щёток, обрыве в обмотках, других поломках. Устранить абсолютно все проблемы с электродвигателем самостоятельно невозможно, но восстановить работу зависших или изношенных щёток можно.

На что ещё следует обратить внимание

Наиболее часто происходит засорение или замерзание жидкости в магистралях её подачи к форсункам. Иногда через забывчивость водителя бачок омывателя оказывается пустым.

В некоторых случаях применение двух разных видов жидкостей приводит к выпадению осадков, которые легко засоряют магистральные трубки и форсунки.

Если такое произошло на вашей машине Киа Сид, систему следует тщательно промыть, продуть сжатым воздухом, жидкость заменить на качественную. Жидкость, используемую не по сезону, меняют иначе она может замёрзнуть. Если такое случается, систему нужно отогреть. Для этого машину необходимо поставить в тёплое место. Это может быть отапливаемый гараж, подземная парковка, другие аналогичные места.

На условном сроке поймали пьяным за рулем
Шкода рапид номер двигателя где находится
Check door locks меган 2
Замена рулевого вала киа рио
Ремонт спидометров и тахометров

Киа Сид какой цоколь ламп

На головной свет Кио Сид устанавливаются как и у большинства современных автомобилях галогеновые лампы. Мы рекомендуем использовать лампы таких производителей как: Philips, Osram либо Narva. Эти производители ламп хорошо себя зарекомендовали, но остерегайтесь подделок.

h7 галогеновая лампа
