Как заменить датчик положения коленвала Шевроле Авео Т255 и Т300

На двигателях серии D4 (F14D4, F16D4) датчик коленчатого вала располагается не на корпусе масляного насоса, а на заднем сальнике коленвала. Добраться до места подключения ДПКВ не так-то и просто. В официальном мануале по техобслуживанию Шевроле Авео с двигателем серии D4 есть рекомендация, что для замены датчика коленвала нужно снимать:

В этом случае откроется свободный доступ к заднему сальнику коленчатого вала. Разумеется, полный демонтаж трансмиссии из-за маленького датчика является мягко говоря нерациональной задачей. По этой причине многие мастера идут более коротким путем. Чтобы снять датчик положения коленвала Chevrolet Aveo с заднего сальника, нужно демонтировать стартер .

Но при использовании быстрого метода замены ДПКВ возникает одна существенная сложность. Мастеру придется действовать на ощупь. Свободного пространства в районе стартерного узла крайне мало. В блоге по ремонту Шевроле Авео есть подробный обзор на тему замены стартера.

• Работу по замене датчика коленвала следует проводить снизу. По этой причине заезжаем на смотровую яму и демонтируем защиту.
• Обязательно отсоединяем клемму минус от АКБ.
• Отсоединяем сигнальный провод от датчика коленвала. Чтобы разомкнуть соединение, нужно предварительно прижать фиксатор.

​

Отключаем силовой провод. Это питание стартера, идущее напрямую от АКБ. Силовой провод фиксируется гайкой.

​

Отключаем питание втягивающего реле. Провод фиксируется гайкой.

​

Снимаем провод «массы». Фиксируется гайкой.

​

​

Теперь можно более-менее удобно подобраться к датчика коленвала Шевроле Авео.

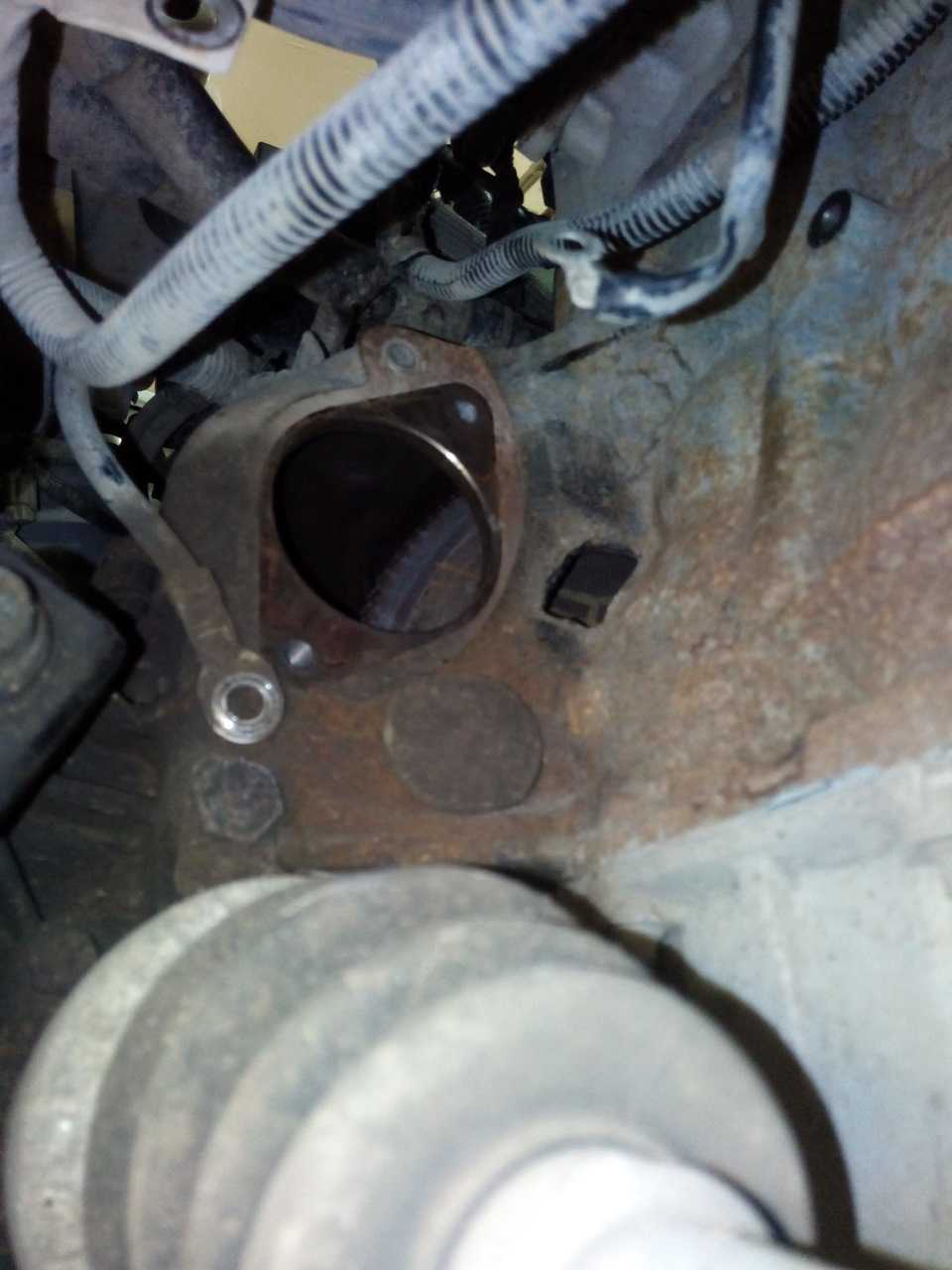

Откручиваем крепеж датчика. Для наглядности на фото ниже представлена картинка без КПП, сцепления и маховика.

​​

Извлекаем старый датчик и ставим на его место новый

Обратите внимание на наличие уплотнительного кольца. Если его нет, то через соединение может протекать масло!

​

Стоит отдельно заметить, что замену датчика положения коленвала на авто с двигателем серии D4 (F14D4 и F16D4) обычно совмещают с заменой заднего сальника коленчатого вала. Как понятно, чтобы добраться до заднего сальника, придется демонтировать как коробку скоростей, так и сцепление с маховиком.

При сервисном обслуживании трансмиссии Chevrolet Aveo, когда приходится демонтировать КПП, опытные мастера пользуются случаем и производят замену как заднего сальника, так и датчика коленвала.

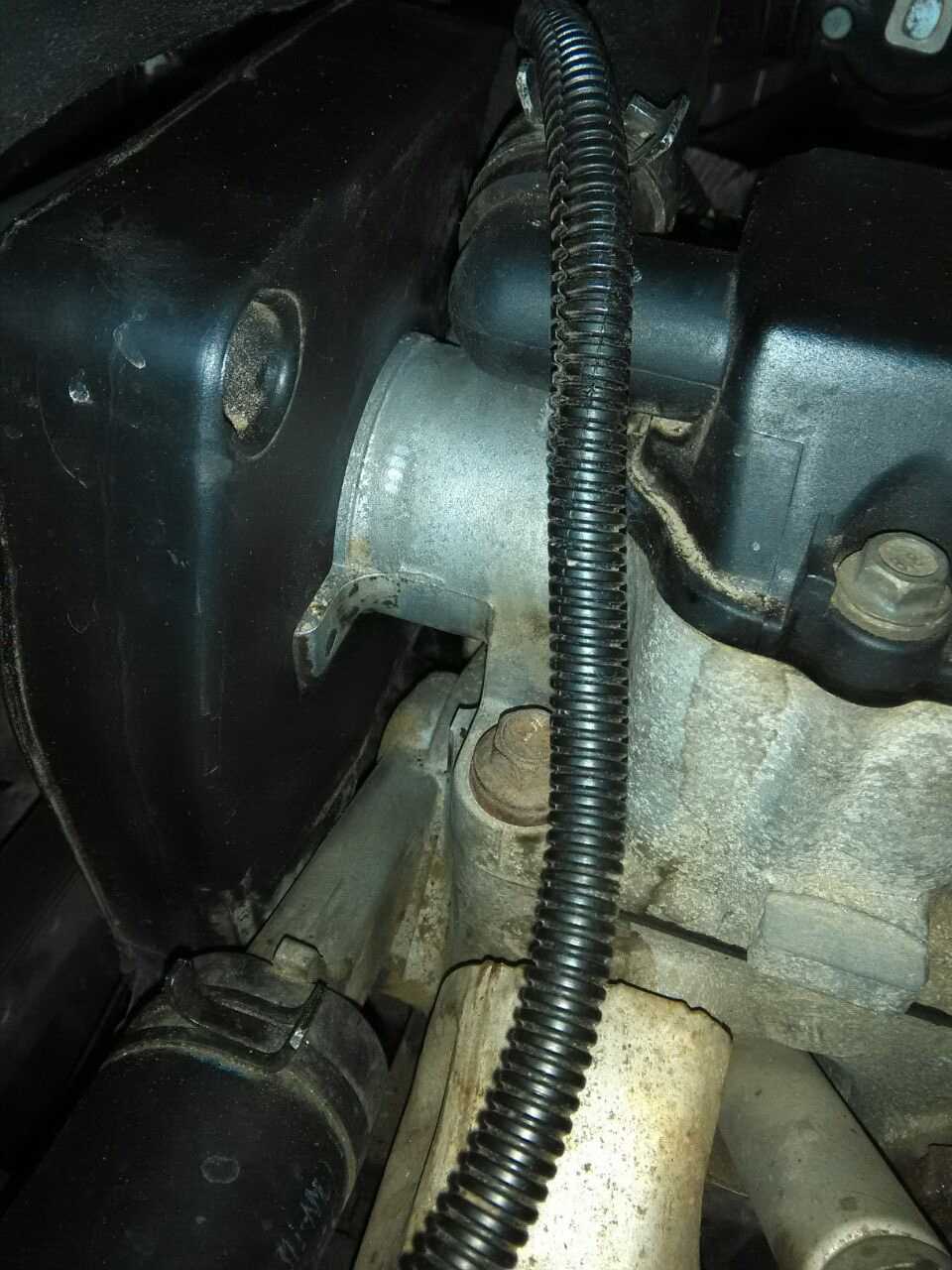

Местоположение датчика коленвала в двигателе

Датчик коленвала в двигателе Chevrolet Aveo T300 находится на нижней части двигателя, близко к кривошипно-шатунному механизму. Он предназначен для определения положения коленчатого вала и передачи этой информации на электронную систему управления двигателем.

Для того чтобы найти датчик коленвала в двигателе Chevrolet Aveo T300, вам потребуется поднять автомобиль. Датчик находится в нижней части двигателя, с правой стороны, близко к маховику.

Для доступа к датчику коленвала, вам потребуется снять защитную пластиковую крышку двигателя, которая обычно закреплена при помощи нескольких винтов или зажимов. После снятия крышки, вы увидите датчик коленвала, который прикреплен к двигателю с помощью болтов или зажимов.

Перед тем, как проводить работы с датчиком коленвала, необходимо отключить отрицательный клеммный зажим аккумулятора и дать двигателю остыть. Также убедитесь, что вы сняли все необходимые предохранители и отсоединили соответствующие штекеры перед началом работ по замене или обслуживанию датчика коленвала.

Помните, что замена или обслуживание датчика коленвала должно проводиться только после тщательной диагностики и подтверждения его неисправности. Если вы не уверены в своих навыках или опыте, лучше обратиться к профессионалу или автосервису.

Роль датчика коленвала авео т250 в работе автомобиля

Основная функция датчика коленвала – контроль и измерение вращения коленчатого вала двигателя. Он служит для определения положения коленвала и передачи этой информации в электронную систему управления двигателем.

Датчик коленвала авео т250 обычно имеет сенсор, который регистрирует вращение зубчатого колеса на коленвале. Когда коленчатый вал двигается, сенсор периодически регистрирует пролет зубьев, создавая электрический импульс. Эти импульсы передаются в электронную систему управления двигателем для определения положения коленвала и таких параметров, как скорость вращения и угол поворота коленчатого вала.

Информация, полученная от датчика коленвала, используется для определения времени впрыска топлива, управления зажиганием и других процессов, связанных с работой двигателя. Благодаря этому устройству, двигатель автомобиля работает более эффективно, что влияет на его производительность и экономичность.

Если датчик коленвала авео т250 выходит из строя, это может привести к различным проблемам с работой двигателя. Например, двигатель может работать нестабильно, потерять мощность или совсем заглохнуть. Поэтому в случае неисправности датчика коленвала рекомендуется обратиться к специалистам для его замены и устранения неполадок.

Лучшие места, где находится датчик коленвала авео т250

1. Вблизи передней промежуточной шестерни. Для доступа к нему следует снять кожух и промежуточную шестерню, находящуюся между поршневой системой и распределительным валом.

2. В области блока цилиндров. Для того чтобы найти его, необходимо снять приводную ременную передачу, а также насосы гидроусилителя и кондиционера, чтобы освободить доступ к блоку цилиндров.

3. Вблизи картера сцепления. Для того чтобы его обнаружить, нужно снять нижний кожух, закрывающий сцепление, а также снять маховик и фрикционный диск.

При поиске датчика коленвала следует заметить, что точное местоположение датчика может отличаться в зависимости от модели и года выпуска автомобиля. Рекомендуется обратиться к руководству по эксплуатации автомобиля для получения более точной информации.

В случае возникновения проблем с датчиком коленвала авео т250, рекомендуется обратиться к специалисту или авторизованному сервисному центру для проведения диагностики и ремонта.

Лучшие места, где находится датчик коленвала авео т250

1. Вблизи передней промежуточной шестерни. Для доступа к нему следует снять кожух и промежуточную шестерню, находящуюся между поршневой системой и распределительным валом.

2. В области блока цилиндров. Для того чтобы найти его, необходимо снять приводную ременную передачу, а также насосы гидроусилителя и кондиционера, чтобы освободить доступ к блоку цилиндров.

3. Вблизи картера сцепления. Для того чтобы его обнаружить, нужно снять нижний кожух, закрывающий сцепление, а также снять маховик и фрикционный диск.

При поиске датчика коленвала следует заметить, что точное местоположение датчика может отличаться в зависимости от модели и года выпуска автомобиля. Рекомендуется обратиться к руководству по эксплуатации автомобиля для получения более точной информации.

В случае возникновения проблем с датчиком коленвала авео т250, рекомендуется обратиться к специалисту или авторизованному сервисному центру для проведения диагностики и ремонта.

Схема установки датчика коленвала авео т300

Для установки датчика коленвала авео т300 следуйте указанным инструкциям:

1. Отключите аккумулятор автомобиля и снимите приемную трубу.
2. Высвободите доступ к блоку цилиндров и обнаружьте место расположения датчика коленвала авео т300. Обычно, датчик находится на передней стороне блока цилиндров, возле маховика.
3. Осмотрите датчик коленвала на наличие повреждений или износа. При необходимости замените его на новый оригинальный датчик.
4. Очистите место крепления датчика коленвала от грязи и неисправностей.
5. Установите новый датчик коленвала авео т300 на место и аккуратно закрепите его крепежными болтами или специальными зажимами.
6. Убедитесь, что датчик коленвала правильно установлен и не имеет люфта. Он должен находиться строго на своем месте и не провисать.
7. Проверьте, что все соединения датчика коленвала авео т300 плотно закреплены, а также что провода не повреждены.
8. Установите приемную трубу и подключите аккумулятор автомобиля.

После завершения установки датчика коленвала авео т300 рекомендуется провести диагностику системы управления двигателем с помощью специализированного оборудования. Это позволит убедиться в правильной работе датчика и исключить возможные проблемы в будущем.

Устранение неисправностей

Проверка может показать неспособность электродатчика зафиксировать состояние коленчатого вала. В таком случае, при подтверждении выхода из строя ДПКВ, понадобится его замена на новый. Но если поломка случилась в пути и до ближайшего автомагазина или станции техобслуживания далеко, можно попробовать найти и устранить неполадки самостоятельно. Иногда проблема кроется не в катушке индукционного устройства, а в контактах.

Чистка от грязи

Например, распространенной проблемой является загрязнение рабочей части смазкой от маховика. Последняя летит на сенсор и покрывает его толстым слоем грязи. Сверху налипает пыль и песок, а также металлическая стружка. Все это создает помехи для работы элемента. В таком случае понадобится выкрутить один или два удерживающих болта, извлечь ДПКВ наружу и хорошо протереть его выступающий после упора корпус. Затем верните прибор назад и попытайтесь завести двигатель снова.

Грязный датчик ПКВ

Обрыв контакта

Еще одной распространенной неполадкой бывает обрыв провода. Он случается часто перед фишкой контакта. В этом месте провода изгибаются, что приводит к постепенному преломлению. Визуально нарушение целостности проводника может быть незаметно, поскольку наружная изоляция остается целой.

Ремонт потребует зачистить изоляцию и связать оголенные концы. Затем участок изолируется (можно использовать кембрик или изоленту). Но эта мера временная и потребует последующей пайки.

Загрязнение контактов

Хотя разъем защищен резиновым уплотнителем, он постепенно теряет эластичность и герметичность. Из‐за этого внутрь проникает влага, пыль. Начинается процесс коррозии. Контакты окисляются и цепь прерывается. В результате исправный ДПКВ перестает определять состояние коленвала и мотор глохнет.

Грязь на контактах ДПКВ

Для решения проблемы попробуйте почистить штифты контактов. Они находятся в углублениях и добраться до них можно тонким надфилем или наждачной бумагой, свернутой в трубочку. Выдуйте собравшуюся внутри пыль, восстановите соединение и попытайтесь запустить мотор.

Связанные проблемы

Если ДПКВ «прозванивается» и нет нарушения в целостности контактов, поломка может быть связана с отсутствующими зубьями на маховике. Электродатчик просто «запутывает» ЭБУ, срабатывая на дополнительные образовавшиеся «метки». Это сможет определить только механик на СТО. Для ремонта понадобится замена венца маховика.

ДМРВ (определяет массовый расход воздуха) тоже влияет на работу ДПКВ и вызывает отклонения в показаниях. Проблема диагностируется в сервисе.

Изгиб маховика «восьмёркой» способен ввести электродатчик коленвала «в заблуждение», и здесь потребуется снятие коробки и замена деформированной детали.

Полезные советы и рекомендации по поиску датчика коленвала авео т250

1. Знание местоположения датчика коленвала

Перед началом поиска датчика коленвала на автомобиле Chevrolet Aveo T250, важно знать его точное местоположение. Датчик коленвала находится обычно вблизи коленвала и имеет выходной разъем

Обратитесь к руководству пользователя или к специалистам, чтобы узнать конкретные детали.

2. Использование схемы электрической системы

Перед началом поиска датчика коленвала рекомендуется обратиться к схеме электрической системы автомобиля. Она поможет определить, какие соединения и провода связаны с датчиком коленвала. Это позволит быстрее и точнее выполнить поиск.

3. Внимательный осмотр двигателя

Осмотрите двигатель автомобиля и обратите внимание на его компоненты. Датчик коленвала может быть прикреплен к блоку цилиндров или корпусу двигателя

Ищите провода, привязанные к датчику, чтобы определить его местоположение.

4. Проверка руководства по ремонту

Если у вас есть доступ к руководству по ремонту автомобиля Chevrolet Aveo T250, обратитесь к разделу, посвященному датчику коленвала. Там вы найдете подробные инструкции по его поиску и замене. Руководство по ремонту может быть особенно полезным при выполнении сложных задач.

5. Обращение к специалистам

Если вам сложно найти датчик коленвала или у вас нет необходимых инструментов, лучше обратиться к квалифицированным специалистам. Они смогут быстро и эффективно найти и заменить датчик коленвала на автомобиле Chevrolet Aveo T250.

6. Использование аналогичных автомобилей

В случае отсутствия доступных информационных источников вы можете обратиться к владельцам автомобилей Chevrolet Aveo T250 или аналогичных моделей. Они могут поделиться своим опытом и предоставить вам ценные советы и рекомендации по поиску датчика коленвала.

Важно помнить, что поиск датчика коленвала может быть трудной задачей, требующей особой осторожности и аккуратности. Если у вас возникают сомнения или проблемы, лучше всего обратиться к профессионалам, которые смогут выполнить поиск и замену датчика коленвала надежно и безопасно

Пункты для проверки при неисправности датчика коленвала

Если у вас возникли проблемы с датчиком коленвала на Chevrolet Aveo T300, вот несколько пунктов, которые можно проверить, прежде чем заменить сам датчик:

1. Проверьте подключение: убедитесь, что разъем датчика правильно подключен и нет повреждений проводов. Возможно, само подключение не стабильно, и требуется его переподключение или замена.

2. Проверьте сопротивление: используя мультиметр, измерьте сопротивление датчика коленвала. Если значение сопротивления находится вне допустимого диапазона, это может указывать на неисправность датчика.

3. Проверьте напряжение: снова с использованием мультиметра, измерьте напряжение на разъеме датчика коленвала. Если напряжение отличается от установленных значений, возможно, датчик не работает должным образом.

4. Проверьте физическое состояние: осмотрите датчик коленвала на наличие повреждений или трещин. Возможно, датчик поврежден и нуждается в замене.

5. Проверьте другие элементы системы зажигания: неисправности в системе зажигания, такие как свечи зажигания или катушки зажигания, могут также вызывать проблемы, которые похожи на неисправность датчика коленвала. Перед заменой датчика, проверьте эти элементы.

Если после проверки, вы уверены, что проблема связана с датчиком коленвала, рекомендуется заменить его на новый экземпляр.

Почему важно знать местонахождение датчика коленвала авео т250?

Знание местонахождения датчика коленвала авео т250 имеет большое значение для владельцев данного автомобиля. Ведь этот датчик играет важную роль в работе двигателя и дает информацию о положении коленчатого вала.

Правильная работа датчика коленвала позволяет контролировать вращение коленчатого вала и синхронизировать работу двигателя с системой впрыска топлива. Благодаря такому контролю, возможность возникновения серьезных проблем с двигателем значительно снижается.

Важно знать местонахождение этого датчика, чтобы вовремя обнаружить его неисправности и заменить его в случае необходимости. Нестабильная работа двигателя, проблемы с запуском, ошибки в работе системы впрыска топлива — все это может быть указанием на неисправность датчика коленвала

Авто Авео т250 — это достаточно популярная модель, и производитель предлагает множество решений для замены данного датчика. Зная его местонахождение, вы сможете обратиться к инструкции по замене и выполнить эту процедуру самостоятельно или обратиться к специалистам для выполнения работ.

Помните, что знание местонахождения датчика коленвала авео т250 — это одно из ключевых знаний для успешного владения и обслуживания вашего автомобиля. Это позволит избежать серьезных поломок и обеспечить надежную работу двигателя на дороге.

Датчик абсолютного давления

ДАД очередной специализированный датчик, которые производит определение температуры воздуха, который необходим для проведения правильного приготовления топливной смеси и ее формирования. Датчик подсчитывает количество воздуха подающегося в двигателя и основываясь на этих показаниях формируется топливная смесь.

Расположение датчика

ДАД располагается во впускной трубе вблизи с дроссельным узлом. Это расположение выбрано не случайно, так как в этом месте наиболее точно можно определить количество воздуха поступившего в двигатель.

Признаки неисправности

• Значительное повышение расхода горючего;
• Признаки нестабильной работе ДВС;
• Провалы при стремительном наборе скорости во время движения;
• Неустойчивый ХХ;

Инструкция по установке датчика коленвала авео т300

Для установки датчика коленвала авео т300 вам понадобятся следующие инструменты:

• Ключи для снятия и установки деталей автомобиля;
• Изоляционная лента;
• Очиститель для деталей;
• Герметик для фиксации датчика коленвала.

Процедура установки датчика коленвала авео т300 состоит из следующих шагов:

1. Отсоедините отрицательный клеммный зажим с аккумулятора перед началом работ.
2. Найдите место расположения датчика коленвала. Обычно он находится на блоке цилиндров двигателя или на кожухе ремня ГРМ. Вам потребуется использовать руководство по эксплуатации автомобиля для определения точного местоположения датчика.
3. Отсоедините электрические разъемы от датчика коленвала, аккуратно снимите их и установите в сторону.
4. При необходимости снимите крепежные элементы, удерживающие датчик коленвала в положении. Обычно они закреплены болтами или гайками, которые следует открутить с помощью подходящего инструмента.
5. Аккуратно извлеките старый датчик коленвала из его местоположения. Проверьте его на наличие повреждений или износа, и если необходимо, замените его новым датчиком.
6. Нанесите герметик на поверхность нового датчика коленвала, где он будет контактировать с двигателем. Это поможет обеспечить герметичность соединения.
7. Аккуратно установите новый датчик коленвала в его местоположение, убедившись, что он плотно прилегает и фиксируется соответствующими крепежными элементами.
8. Подключите электрические разъемы к новому датчику коленвала, убедившись, что они надежно зафиксированы.
9. Восстановите соединение с отрицательным клеммным зажимом аккумуляторной батареи.
10. Проверьте работу датчика коленвала, запустив двигатель и проследив за его работой. Убедитесь, что датчик работает правильно и нет никаких ошибок.
11. Проверьте уровень масла и добавьте его при необходимости.

После завершения установки датчика коленвала авео т300, рекомендуется проверить его работу и убедиться в его надежности. Это позволит избежать возможных проблем в будущем и обеспечит стабильную работу двигателя вашего автомобиля.

Инструменты, необходимые для установки датчика коленвала авео т300:
Название инструмента
Описание

Ключи для снятия и установки деталей автомобиля
Инструменты для затягивания и откручивания болтов и гаек, используемых для крепления деталей автомобиля.

Изоляционная лента
Лента, используемая для обеспечения электрической изоляции соединений.

Очиститель для деталей
Средство для очистки поверхностей от грязи, жира и других загрязнений перед установкой нового датчика коленвала.

Герметик для фиксации датчика коленвала
Специальный материал, который обеспечивает герметичность соединения датчика коленвала с двигателем.

Процесс удаления и установки датчика коленвала

Датчик коленвала находится важной частью двигателя вашего Chevrolet Aveo T300. Если он выходит из строя, это может привести к проблемам с работой двигателя и повышенному расходу топлива

В случае необходимости замены или ремонта датчика коленвала, вам потребуется следовать данной процедуре.

1. Перед началом работы убедитесь, что двигатель полностью остыл.
2. Отсоедините клемму отрицательного полюса аккумулятора для избежания короткого замыкания.
3. Найдите датчик коленвала, который расположен на передней части двигателя возле коленвала.
4. Осмотрите датчик и его крепление. Сделайте фотографии или заметки, чтобы записать порядок и положение деталей.
5. Отсоедините электрический разъем датчика, аккуратно извлекая его из разъемной головки.
6. Отверните крепление датчика с помощью подходящего инструмента, чтобы снять его с места установки.
7. Осмотрите датчик, чтобы убедиться в его состоянии и наличии каких-либо повреждений.
8. Установите новый датчик коленвала на место, убедившись, что он правильно выравнен и надежно закреплен.
9. Подсоедините электрический разъем к новому датчику, убедившись, что он надежно зафиксирован.
10. Проверьте, что все соединения на месте и надежно закреплены.
11. Подсоедините клемму отрицательного полюса аккумулятора.
12. Проведите проверочный запуск двигателя, чтобы убедиться в правильной работе нового датчика коленвала.

Соблюдайте осторожность и аккуратность при работе с датчиком коленвала вашего Chevrolet Aveo T300. Если вы не уверены в своих навыках, лучше обратиться к профессионалам для выполнения данной работы

Установка нового датчика коленвала (если необходимо)

Если после диагностики было подтверждено, что датчик коленвала неисправен и требует замены, следуйте следующим шагам для установки нового датчика:

1. Отсоедините отрицательный клеммный зажим аккумулятора, чтобы предотвратить возможность поражения электрическим током.
2. Расположите датчик коленвала на двигателе. Он обычно находится в нижней части блока цилиндров.
3. Аккуратно отсоедините провода, подключенные к датчику коленвала, отсоединив их разъемы. Учтите, какие провода подключены к каким разъемам, чтобы можно было правильно подключить новый датчик.
4. С помощью подходящего инструмента аккуратно отверните крепежные болты или гайки, которые держат датчик коленвала на месте.
5. Медленно, но решительно, снимите старый датчик коленвала из места его установки.
6. Проверьте новый датчик коленвала на наличие повреждений или дефектов. Убедитесь, что он соответствует стандартным характеристикам и требованиям для вашего Chevrolet Aveo.
7. Вставьте новый датчик коленвала в место установки и аккуратно закрепите его, затянув крепежные болты или гайки. Убедитесь, что датчик надежно закреплен и не имеет люфта.
8. Соедините провода обратно с новым датчиком, подключив их к соответствующим разъемам.
9. Устанавливайте аккумуляторный клеммный зажим на его место и надежно затяните гайку.
10. Проверьте, что новый датчик коленвала работает правильно, запустив двигатель и осуществив тест-драйв. При необходимости выполните дополнительные настройки в электронной системе управления двигателем.

После установки нового датчика коленвала рекомендуется провести дополнительную диагностику и проверку системы двигателя для уверенности в его правильной работе. Если у вас возникли трудности или неуверенность в выполнении процесса замены датчика, лучше обратиться к специалистам или автосервису для получения квалифицированной помощи.

Шаги установки датчика коленвала авео т300

Шаг	Описание
1	Перед началом работ убедитесь, что двигатель остановлен и остыл. Для безопасности рекомендуется отключить аккумулятор и снять подкрылок двигателя.
2	Найдите местоположение датчика коленвала на двигателе. Обычно он расположен вблизи маховика с одной стороны двигателя.
3	Отсоедините разъем датчика коленвала, аккуратно вытянув его из гнезда.
4	Используя подходящий инструмент, аккуратно отверните крепежные болты, которыми датчик крепится к двигателю.
5	Удалите старый датчик коленвала и проверьте его на наличие повреждений. Если датчик поврежден, замените его новым.
6	Перед установкой нового датчика коленвала, убедитесь, что его контактные площадки и провода в хорошем состоянии.
7	Аккуратно установите новый датчик коленвала на место и закрепите его крепежными болтами.
8	Подключите разъем датчика коленвала к соответствующему гнезду на двигателе.
9	Проверьте, что все соединения надежно закреплены и не вызывают трения или повреждений проводов.
10	Убедитесь, что все снятые ранее элементы (подкрылок двигателя и т.д.) были правильно установлены и закреплены.
11	Подключите аккумулятор и убедитесь, что все электрические компоненты работают нормально.
12	Заведите двигатель и проверьте его работу. Если все функции работают исправно без ошибок, то установка датчика коленвала авео т300 считается завершенной.

Важно помнить, что при установке датчика коленвала необходимо соблюдать осторожность и точность, чтобы избежать возможных повреждений деталей или неправильной установки, что может привести к серьезным последствиям для работы двигателя

Замена датчика коленвала

Шаг 1: Подготовка

Перед заменой датчика коленвала необходимо подготовиться и убедиться, что у вас есть все необходимые инструменты и запчасти. Также рекомендуется прочитать инструкцию по замене датчика коленвала в сервисном руководстве для вашего автомобиля.

• Инструменты: ключи, отвертки, скобы, захваты и т.д.
• Запчасти: новый датчик коленвала, уплотнительное кольцо, герметик.

Шаг 2: Демонтаж старого датчика коленвала

Перед началом работы необходимо выключить зажигание и отключить клемму отрицательного провода аккумулятора. Затем освободите датчик коленвала от крепления с помощью ключа и аккуратно извлеките его.

Шаг 3: Установка нового датчика коленвала

Перед установкой нового датчика коленвала необходимо очистить место установки и применить герметик для создания герметичности. Затем установите новый датчик коленвала и зафиксируйте его крепежом.

• Никогда не забывайте установить уплотнительное кольцо на место установки датчика коленвала
• Проверьте, что датчик коленвала находится в правильном положении
• Убедитесь, что крепление датчика коленвала надежно закреплено

После установки нового датчика коленвала включите зажигание и проверьте его работу с помощью диагностического сканера.

После установки нового датчика коленвала и проверки его работоспособности закрепите крепежные элементы, установите обратно выключатель зажигания и подключите клемму отрицательного провода аккумулятора.
