Замена пыльника ШРУСа своими руками
Сегодня не существует такого пособия для автомобилиста, содержание которого бы дало конкретные знания по самостоятельной замене пыльника ШРУСа. При необходимости замены обоих пыльников, лучше сделать это последовательно, начиная с внутреннего. После замены необходимо, чтобы прошло достаточное количество времени, когда внешний пыльник станет настолько изношенным, что потеряет всякую работоспособность. Процесс самостоятельной замены пыльников достаточно трудоемкий, потому на его реализацию требуется огромное количество времени и денежных средств.
Пыльник ШРУСа с хомутами
Но при возникновении подобной ситуации можно не ждать, пока выйдет из строя другой пыльник, а сразу демонтировать вал и произвести замену наружного и внутреннего пыльника одновременно. При возникновении неисправности одного из узлов, функциональные возможности второго также ставятся под сомнение, поскольку нагрузка на рабочий узел сильно увеличивается. Тем более, что если демонтаж одного из ШРУСов уже был произведен, то сделать, то же самое со вторым не составит особого труда.
Одним из самых эффективных способов продления жизни ШРУСа вашего автомобиля является обычная проверка смазки в шарнирах и ее замена, осуществляемая своевременно и проводимая регулярно. Такой лайфхак позволит машине проехать два-три десятка тысяч километров, избежав крупных расходов на оплату ремонтных работ. Менять ШРУС автосервисе – это довольно дорогостоящая операция, поэтому покупка даже шестого-седьмого пыльника в результате окажется дешевле новых шарниров.
Перейдем к непосредственно ремонтным работам, проходящих в несколько этапов:
- Сначала сливается масло из КПП, в предварительно приготовленную пятилитровую канистру. Подготавливается инструмент на семнадцать для снятия сливной пробки.
- Снимаются крепежные болты колеса, после чего, с помощью домкрата, машина поднимается с нужной стороны. Проводится снятие колеса.
- Бруском зажимается педаль тормоза, после чего откручивается гайка ступицы. Обычно, для этого подходит головка на тринадцать и удлинитель нужного размера. Все открученные гайки потребуется заменить на новые. Выкрутив гайку ступицы, нужно выкрутить шаровую опору, после чего, отведя стойку, нужно извлечь хвостовик внешнего ШРУСа из ступицы.
- Следующим на очереди будет внутренний шарнир. Для его извлечения нужно монтажкой уверенно упереться в коробку, после чего сковырнуть ШРУС. С первого раза это может не получиться, но, прилагая достаточное количество усилий, без рывков, постепенно граната обязательно выйдет.
- После этих действий ШРУС вместе с валом извлекается со стороны со стороны поворотного кулака.
Сняв все необходимое, переходят к самой замене пыльника. Вооружившись выколоткой, нанося точные удары по ШРУСу, его снимают с вала. Для удобства процесса, хомуты порванного пыльника нужно ослабить и сдвинуть подальше.
Демонтировав ШРУС, его промывают в растворителе до тех пор, пока имеющаяся в нем смазка не будет полностью удалена. Очистив от следов старых нефтепродуктов, его ставят на вал, тщательно смазав новой смазкой. Шарнир аккуратно вбивается в вал через выколотку из мягкого металла.
Замена пыльника ШРУСа своими руками
Хомут пыльника, расположенного на самом валу, крепко затягивается, и надевается другая его сторона. Следующим шагом ШРУС ставится по центру хода, что делается для возможности немного поддеть один из его краев чем-нибудь острым, для обеспечения свободного прохождения воздушных потоков, что обезопасит от различных повреждений, вызванных избыточным внутренним давлением.
Теперь остается затянуть второй хомут и перейти к сборке: внутренний ШРУС устанавливается в КПП — стопорное кольцо издаст щелчок, подсказывающий момент устанавливать шаровую опору, разобравшись с которой остается только закрепить гайку ступицы и установить колесо. В конце работ, в КПП заливается новое масло.
Подробнее про замену пыльников внутреннего и внешнего ШРУСов можете посмотреть в полезных видео:
Замена гранат
День добрый «драйверы».Вот как и обещал, делаю небольшую запись о том как менял гранаты.В пятницу получилось пораньше сбежать с работы. Решил вот поменять гранаты (внутренние и наружные). Темнеть вроде стало уже позже, так что решил что успею до темна.
и так: купил вот такие гранаты: слева — внешний, ну с права внутренний
Оригинальные брать не стал: так как родные оригинальные у меня прошли ну года 2 максимум, после чего я их поменял, на не дорогой аналог, и они прошли почти 2 года, так что переплачивать уйму денег я не захотел.
Сам процесс сильно описывать не стану, так как ничего очень сложного нет
Я все это дело менял на улице, как говорится от земли — ям и подъемников не было.Защита у меня установлена, но её тоже снимать не стал.
Поддонкрачиваем машину, откручиваем колесо, выкручиваем ступичную гайку. Потом нужно ещё открутить шаровую опору. Шаровую я решил откручивать 3 болта от рычага, так как съемника у меня не было, а долбить молотком не очень хотелось!
Далее вытягиваем из ступицы внешний шрус. откручиваем хому с внутреннего шруса и тянем его из коробки. Привод выскакивает с подшипником, а стакан от внутреннего шруса остаётся в коробке. Потом я сверху со стороны движка, упер в него монтировочку и разок стукнул молоточком, и усе, стакан выскочил.
Это внешний ШРУС
Потом снимаем старые гранаты с ОСИ или вала (точно не знаю как его назвать) забиваем смазку в новые гранаты, одеваем пыльники, хомуты и вуаля все готово к установке на место.
готово к установке
Установка производится в обратном порядке. Главное хорошо воткнуть внутренний шрус, чтобы масло не убегало.
По идеи при снятии внутренних гранат, из коробки должно вытечь 100 -200 грамм масла.Но у меня ни капли не выбежало, что меня и напугало. После сборки поехал в КАРДОКТОР, мне там проверили уровень масла в коробке и долили 200 грамм.
Машина теперь не дергается и едет без грохота. Ато раньше из-за убитых внутренних Гранат на неровностях тарахтело — как в телега с дровами.

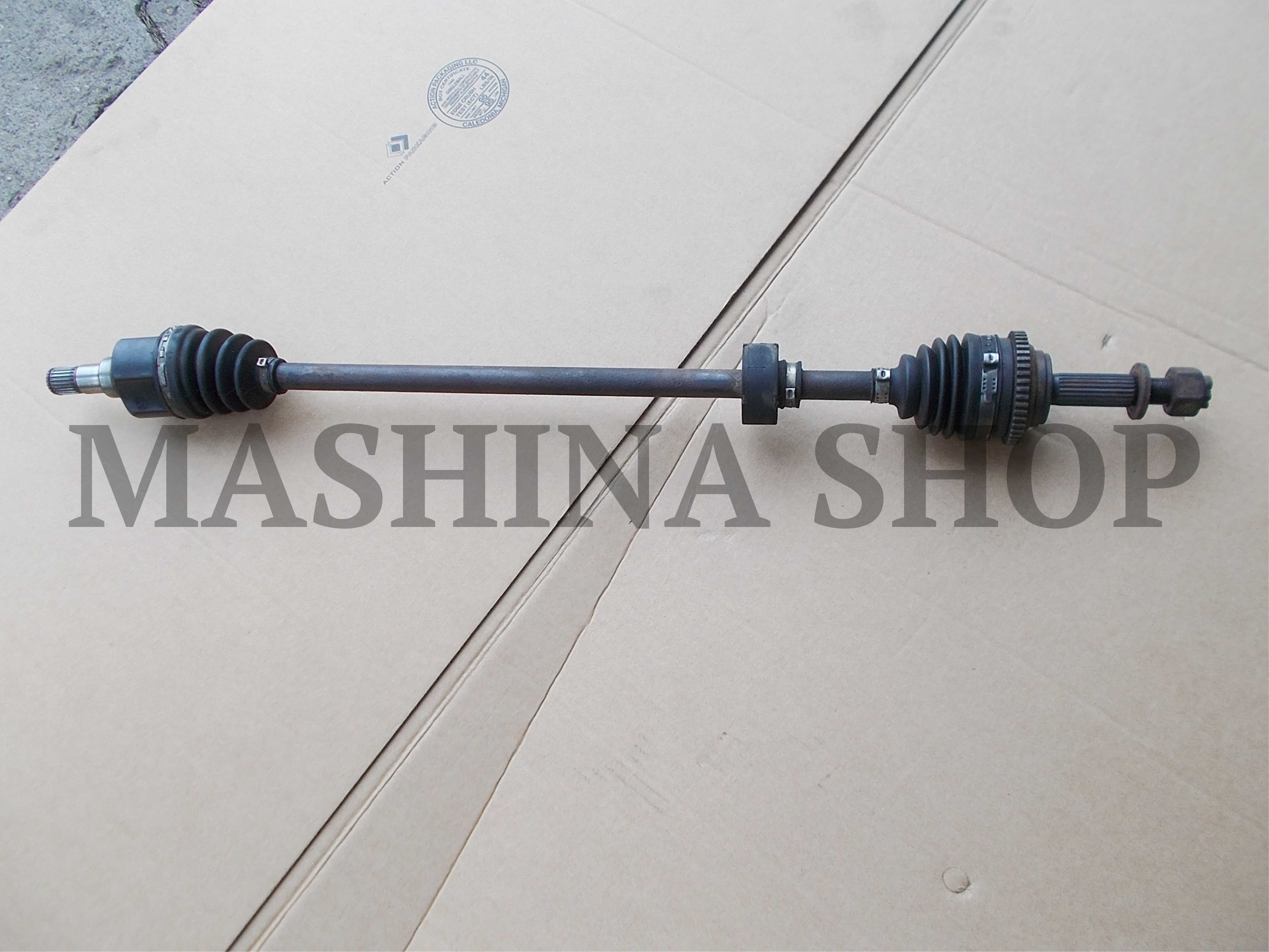

Если что я менял все 4 гранаты. Просто сфоткал только 1 привод.
На всякий случай вот номера (артикулы ) гранат699025 Шрус внутренний — 1 022,84 руб.812020 Шрус Внешний — 786,86 руб.
Срок службы и обслуживание
Граната в легковушке – это расходник. Менять ее придется достаточно часто. Благо стоимость узла и ремонта обычно не самая высокая.
Сколько отходит заводская деталь зависит от трех факторов:
- Манеры вождения;
- Модели машины;
- Своевременного обслуживания.
Первый фактор имеет решающее значение. Особенно сильно гранаты боятся наваливания гашетки при вывернутом в крайнее положение руле. В такие моменты узел испытывает максимальные нагрузки.
Если вы в основном двигаетесь спокойно, то ресурс для вашей машины можно поискать на тематических форумах. Есть авто, в которых штатное изделие может отходить больше ста тысяч.
Под своевременным обслуживанием подразумевается периодический осмотр пыльников, своевременная их замена и набивка смазкой. Если в резинке появится трещина, то смерть шруса наступит всего через пару недель. А в дождливую погоду это может случиться еще быстрее. Виной всему вода, которая, попадая в узел, приводит к коррозии и вымыванию защитной смазки.
Пыльники, кстати, стоят совсем недорого. Смазка тоже дешевая и называется банально – «ШРУС». Во время покупки не забудьте проверить, чтобы в комплекте с пыльниками шли хомуты для их затяжки.
Ресурс внешней и внутренней гранат сильно отличается. Первая подвержена большим усилиям, так как вынуждена поворачиваться на значительные углы, а потому чаще дает о себе знать.
Внутренняя деталь вполне может не беспокоить весь срок службы автомобиля.
Сколько стоит новый пыльник и какой выбрать?
Цена кожуха зависит от марки и модели автомобиля. Обычно стоимость начинается от 150 рублей, но может достигать 100 долларов. К примеру, запчасть для BMW 2006 года выпуска с МКПП будет стоить около 500 рублей.
Кожух делается из гибкого, плотного материала. Это может быть не только резина, но также силикон или полиуретан. Защитный элемент «гранаты» обязан иметь гофрированную конусную форму, фиксироваться посредством хомутов. Очевидно, что изделие должно быть качественным, ведь помимо функций защиты от внешних воздействий оно ещё сдерживает напор смазки внутри «гранаты», испытывает воздействие высоких температур. Внутренний пыльник ШРУСа имеет сложную геометрическую форму, он в несколько раз больше наружного.
Из какого бы материала ни был сделан защитный чехол, он должен соответствовать определённым требованиям:
- плотно облегать ШРУС, чтобы не возникало зазоров;
- быть упругим, эластичным, чтобы сохранять изначальную форму при постоянном воздействии сил;
- быть износоустойчивым, с высоким показателем тепло‐ и морозостойкости.
Поэтому, выбирая пыльник, нужно акцентировать внимание на качество материала. Эксперты рекомендуют выворачивать при осмотре нового изделия одну из его складок наружу
В этом месте не должно быть изменений цвета, трещин, других повреждений.
Что такое пыльник автомобиля?
Взаимосвязанные между собой детали автомобиля требуют постоянной защиты. Наличие в узлах (места взаимодействия) различных смазочных материалов предполагает использование чехлов, предотвращающих вытекание смазки, а также попадание различных микрочастиц (пыль, вода, грязь и тому подобное). Эти защитные специальные чехлы из резины и называют пыльниками. Они могут быть совершенно различных размеров и форм, к примеру, вытянутые или в форме колокола, но все они имеют только одно предназначение — защита любого трущегося соединения (шарнирного или любого другого).
Любое повреждение пыльника – это достаточно серьёзная неприятность, ведь даже самая мелкая трещинка приведёт к попаданию в него влаги и пыли. Вследствие этого образуется абразив, который может привести к более быстрому износу, коррозии, а также проблемам в работе.
Так как пыльники подвержены различным воздействиям, то необходимо постоянно проверять их состояние. Это нужно для того, чтобы Вы смогли вовремя заменить их новыми, не допустив тем самым нарушений в работе защищаемого пыльниками узла.
Чтобы пыльник идеально выполнял свою работу, он должен иметь следующие характеристики:
- Материал, применяемый для изготовления, должен быть эластичным;
- Пыльник должен быть адаптирован к функционированию при самых разных температурных режимах и устойчив к агрессивным средам;
- Реакция на ГСМ должна отсутствовать.
Комментарии к теме Замена пыльника внутреннего шруса Chevrolet Epica
Молодцы. Спасибо большое за то, что делитесь навыками и опытом в ремонте. Ребята, подскажите сайт ваш, невнятно на видео звучит. Спасибо
Swietny filmik o corsa b naprawde ladnie sie prezentuje i dobrze dodane elementy tuningowe ktore pokresla jego ostry charakter
ja mam corse c ale narazie seryjny :Psuper film POLECAM
Я себе сделал съемник шрузов в виде обратного молотка вещь получилась класная и снимать и одевать одно удовольствие
Колодки могут быть причиной бьения, если они несколько длиннее тех, которые стояли раньше и протачивали буртик на диске, а поскольку диск может иметь форму не идеально круглую, а со смещением в сторону эллипса, то колодки могут цеплять за буртик, ичем больше диск будет греться от торможения, тем больше металл будет расширяться и тем больше будет выражен эллипс.
подскажи у меня акцент акпп тагаз.. открутил 5 болтов внутреннего шруса но не шрус не выходит? сама эта пластина вращается влево на 15 градусов и вправо настолько же. Нигде в енете найти не могу как снять внутренний шрус с водительской стороны на акценте с акпп тагаз.
Друг подскажи пожалуйста, у меня и ломик вставляется, и с обратной стороны стучу, а шрус стоит. может на 5 мм вышел и стоит. Мондео 4, левая сторона. Что ещё можно применить для снятия? Спасибо.
Замена пыльника наружного ШРУСа Шевроле Эпика одна из услуг в проверенных автосервисах Москвы, которые мы подобрали. Среди них есть мультибрендовые сервисы, а также специализированные автотехцентры по ремонту Chevrolet. Они отмечены на карте значками разного цвета.
У нас размещаются 116 техцентров, большинство сервисов указывает в поле цена, стоимость на замену пыльника наружного ШРУСа Chevrolet Epica и оказывают свои услуги рядом с вами. Вы также можете детализировать поиск, обозначив один из административных округов, метро или район Москвы. Звоните в выбранный техцентр, чтобы узнать точную стоимость, записывайтесь
Обратите внимание на отзывы о СТО
Хотите узнать цены на ремонт Вашего авто?
Ваш запрос получат все сервисы, вы выберите оптимальное предложение
Андрей, приветствую, напиши номер съемника рулевого наконечника, пожалуйста!
АЛЕКСАНДР БАРСЕГОВ
Андрей привет!Интересует твоё мнение.Машине 17лет.(Икс-Треил)на спидометре 117 тыс.думаю поменять смазку в шрусе.или на крайняк добавить свежую.Что посоветуешь?Спасибо
Эпика машина хорошая! Но детали ходят не долго, и очень дорого)
Дмитрий
Андрей здравствуйте, все четко и по делу без долбанной музыки, а почему не говорите с каким усилием тянуть гайки ? И не приобретети динамометрический ключ?
Игорь Гуртовой
Да. Андрей это 2016 год ! Подъемника нет, приспособ нет! Все топорно и просто! Конечно сейчас ты уже «оброс» инструментом!☆☆☆☆☆
Женя Клименко
Для этих хомутов,даже не такая приспособа нужна как ты сказал.приспасоба под трещетку нужна.есть вероятность того что будет не герметично.если что не суди.
Кузь Ігор
Как говорится у нас: если хочешь еба. ся — то женись, а если хочешь ОЧЕНЬ еба. ся — то купи машину. А вообще, большой лайк, по-простому, без особого лоска — молодцом .
Mr.j Mr.j
Добрый день, Андрей, хотел узнать если возможность как то отремонтировать топливную трубку которая идёт от магистрали до инжектора? Машина Шевроле эванда 2.5, а то у нас в Украине оказалось проблематично её заказать. Спасибо
Старт Стоп
У меня аж дыхание перехватывало когда ступицу на место устанавливали , на мандео сталкивался уже привод снял поставил а трипоид упал и все
Ksarron
Как я сегодня намудохался с этим стопорным кольцом. Разжимаю, а граната не идёт и все. В итоге оставил на утро, на свежую голову.
Вадим Ляшенко
Здравствуйте Андрей, нужен совет профессионала: греется колесо левое переднее на шевроле эпика, супорт в норме( поршень не заклинен, направляющие свободны, колодки тоже норм) , что по Вашему это может быть? Ступица не гудит и не люфтит.
Askar Zadiraka
Посмотрел это видео и решил сделать так же. Но совсем не обязательно снимать рулевой наконечник и шаровую опору.
-
Чистка форсунок форд эскейп
-
P2008 ошибка форд фокус 2
-
Не горит чек шевроле круз
-
Р0171 ошибка шевроле кобальт
- Фара шевроле орландо схема
Ремонт или замена ШРУСа?
Если автолюбитель, не проводив регулярный осмотр ШРУСа, допустил значительное повреждение основных элементов, то продолжая на волне «экономии» начинает думать о ремонте, в надежде избежать столь дорогостоящего ремонта. Однако, даже специалисты автосервиса в таких случаях чаще все разводят руками. И дело здесь совсем не в желании всеми силами продать дорогостоящую услугу автомобилисту.
Элементы ШРУСа очень тесно связаны между собой, вследствие чего возникают условия обеспечивающие значительный износ в секторах, где присутствуют значительные нагрузки. Утечка смазки и скапливание мусора на поверхностях усиливают абразивный эффект, усугубляющий коррозию и ускоряющий износ.
Таким образом, автомобилистам с небольшим опытом вождения следует думать не о ремонте ШРУСа, а его замене. Сложность конструкции и технологии их производства сводят на нет шансы провести ремонт самостоятельно – такова цена отсутствия внимания к автомобилю.
Новый ШРУС
Самостоятельная замена ШРУСа или его комплектующих — достаточно трудоемкий и долгий процесс, и у человека, не имеющего опыта в этом деле, могут возникнуть трудности. Для проведения замены комплектующих потребуется самый обычный набор инструментов:
- Целый ШРУС, новые пыльники, смазка и хомуты;
- Обычный домкрат, или специальный подъемник;
- Коробка с ключами.
Последствия повреждения пыльника шруса!
Необходимость замены пыльника может быть определена при его визуальном осмотре, если обнаружены разрывы, трещины, подтекания смазки.
Визуальный осмотр состояния пыльников на приводе
В случае, если в шарнир уже успела проникнуть грязь, сигналами того, что требуется срочное вмешательство, могут быть:
- гул или треск при поворотах колёс;
- увод машины в сторону;
- биение руля;
- пробуксовка при старте (скорее всего поломка внутреннего шруса).

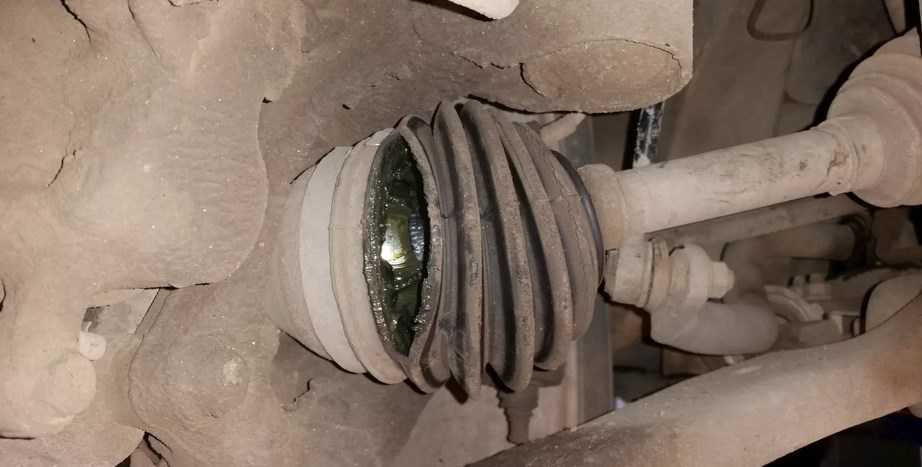

Порванный пыльник, через который внутрь шруса проникала грязь
Инструменты и приспособления, которые понадобятся для замены
Набор торцевых головок
Смазка Шрус
Противооткатные башмачки
Набор торцевых ключей
- Набор рожковых ключей;
- Набор торцевых головок;
- Вороток;
- Новые защитные чехлы и сальники;
- Домкраты (2 шт.);
- Зубило;
- Молоток;
- Противооткатные упоры;
- Съемники для выпрессовки шаровых опор;
- Емкость для трансмиссионного масла;
- Свежая смазка для ШРУС.
Замены пыльника (+ фото)
- Рекомендуется установить автомобиль на смотровую канаву. При помощи головки на «30» и воротка открутить гайку крепления ступицы колеса, со стороны которого будет производиться замена пыльника.
- Под задние колеса установить противооткатные упоры, передние колеса вывесить при помощи домкратов.
- Используя головку на «17», открутить колесные болты и снять колесо.
- Выкрутив при помощи ключа или головки на «10» болты крепления защиты картера двигателя, снять защиту.
-
Вручную снять пластиковую заливную пробку коробки передач, ключом на «8» открутить сливную пробку и слить масло в специально приготовленную ёмкость.
Сливная горловина
- При помощи специального съёмника снять рулевую тягу. Заодно можно попросить напарника покрутить рулём, и проверить без рулевых наконечников, не стучит ли рулевая рейка. Если присутстсвуют скрипы и стуки, то необходим ремонт и подтяжка рулевой рейки.
-
Открутить болты крепления шаровой опоры рычага подвески и демонтировать опору. (болт на 16, в некоторых мануалах указан на 15, зависит от фазы).
Снимаем шаровую
-
Снять ступицу колеса.
Некоторые мануалы говорят о том, что проще снять весь поворотный кулак, и разобрать ступицу на коленке
- При помощи торцевой головки на «13» открутить 3 болта крепления внутреннего ШРУСа к корпусу коробки передач.
- Вытащить привод.
- Используя молоток и зубило или съемник стопорных колец, снять с вала привода внутреннюю обойму шарнира.
- Отверткой ослабить хомут крепления пыльника внутреннего ШРУСа и снять пыльник.
- Демонтировать пластмассовый пыльник внутреннего ШРУСа и находящиеся рядом с ним сальник и подшипник. Для демонтажа последнего используется съемник либо зубило и молоток. В последнем случае удары нужно наносить со средней силой и направлять в верхнюю часть подшипника.
-
Снять поврежденный наружный пыльник ШРУСа, ослабив хомуты его крепления (в зависимости от фазы, хомуты могут быть неразборными, придётся их пилить или ломать).
Кусачками откусили хомуты
- Промыть ШРУС бензином и тщательно протереть.
-
Нанести небольшое количество смазки для шарниров на вал для облегчения надевания нового пыльника, заложить в него смазку и протянуть его к ШРУСу. Закрепить хомутами.
Одеваем пыльник
-
-
Произвести сборку в обратной последовательности.
Шрус установлен на законное место
Поиск заменителя.
На ремонте у нас находится автомобиль Шевроле Авео (Chevrolet Aveo), на котором необходимо произвести замену шруса (гранаты). Покажем как сделать этот ремонт своими руками в гаражных условиях.
Поворачиваем руль до упора в левую сторону, откручиваем гайку привода, используя головку на 30:
Снимаем колесо. Для более удобного доступа мы будем демонтировать суппорт, хотя это и не обязательно. Разводим колодки, сжимая тормозной цилиндр и откручиваем два болта крепления суппорта:
Снимаем его и фиксируем на деталях подвески, самое главное, чтобы он не висел под нагрузкой на тормозном шланге. Ключом на 19 отворачиваем гайку шаровой опоры:
Опять же для удобства, откручиваем фиксатор и снимаем тормозной диск:
Монтажкой отжимаем рычаг вниз и выводим шрус из оцепления:
Демонтируем пыльники, круглогубцами раздвигаем стопорное кольцо:
И одновременно с этим наносим слабые удары молотком, снимая сепаратор:
Протираем полуось от старой смазки. Набиваем новую гранату смазкой из комплекта:
В пыльник набивать не нужно. Устанавливаем пыльник, зажимаем хомут крепления:
Насаживаем новый шрус на шлицевую часть и с помощью медной наставки или деревянного бруска наносим несколько средних ударов, фиксируя гранату в посадочном месте:
Фиксируем второй хомут на пыльнике. Смазываем шлицевую часть гранаты. Заводим шрус в ступицу:
Снова монтажкой отжимаем рычаг и устанавливаем шаровую опору. Далее сборку проводим в обратной последовательности.
Приступил я к замене внутреннего ШРУСА на Авео не просто так, а из-за его поломки. На самом деле, это довольно долговечная деталь автомобиля, но лишь при условии, что пыльник у него целый. У меня же он порвался, я этого вовремя не заметил, в результате чего и произошла поломка. Перед тем, как приступить к ремонту, нужно разобраться, от чего она произошла.
Для того, чтобы сохранить гранаты машины в целости и сохранности нужно стараться не трогаться резко с места и при вывернутом рулевом колеса, а еще нужно периодически осматривать состояние пыльника. Когда я в последний раз его осматривал, на поверхности были небольшие трещины, но я тогда, к сожалению, не придал этому должного значения. И вот эта небольшая трещина разрослась, внутрь начала попадать вода и грязь. А ведь мог обойтись только лишь заменой пыльника!
Поломка выявлена, причины известны, теперь нужно приготовить все необходимые для ремонта инструменты. Кроме основных инструментов (гаечных ключей, отверток и т.п.) нужно приобрести специальный съемник для рулевых наконечников и шаровых опорах для ВАЗа, плюс еще пригодится съемник для стопорных колец. Покупаем в автомагазине новый внутренний ШРУС для Авео 1,2. Стоимость данной запчасти составляет 5,5 тысяч рублей.
Приподнимаем переднюю левую часть автомобиля и снимаем колесо. После этого отворачиваем шаровую опору и отодвигаем ее в сторону, чтобы не мешалась. Отворачиваем пробку на КПП и сливаем в емкость трансмиссионное масло. Съемником выдергиваем со своего места гранату, отводим ее немного в сторону и вытаскиваем деталь из коробки передач. Берем пассатижи и отворачиваем крепления хомутов, удаляем поврежденный пыльник.Двигаем ее по оси ближе к колесу и удаляем направляющие гранаты.
Съемником для стопорных колец убираем стопорное кольцо и трипоид гранаты. Оказалось, что из-за попадания грязи подшипники ШРУСа рассыпались, вслед за ним разрушились и остальные элементы. Установил новую гранату в обратной последовательности, нанес смазку, вдел целый пыльник. С другой стороны то же самое проделал. Там хоть трещина и не такая большая, но все же есть, а значит внутренности уже повреждены.
-
