Как определить, что загнулись клапаны на лачетти

Правила обращения с новым комплектом привода ГРМ

1. Не сворачивайте ремень кольцами, не допускайте перегиба или скручивания ремня ГРМ, поскольку при этом может повредиться эластичный корд.
2. Некоторыми изготовителями автомобилей разработан  монтажный инструмент для обслуживания привода ГРМ. Применение любого другого инструмента может привести к смещению фаз газораспределительного механизма, повреждению ремня. Ошибка с установкой меток чревата неустойчивой работой двигателя, потерей мощности и даже «встречей» клапанов с поршнями.
3. Никогда не устанавливайте повторно ремень, бывший в употреблении.

В современных ремнях ГРМ применяется стекловолоконный корд. Он обладает большим запасом прочности на разрыв, что повлекло за собой потерю в эластичности. Поэтому  нельзя допускать изгиба или излома ремня. Этим можно повредить эластичный корд и сократить срок службы ремня.

Опыт других пользователей

Обычно для проблемы характерны одни и те же симптомы. Двигатель под нагрузкой внезапно глохнет, и не заводится. При этом может возникнуть неприятный стук. При первичной диагностике и осмотре становится понятно, произошел обрыв ГРМ.

Стоит сразу же сделать оговорку. В 98% случаев клапаны загибаются при обрыве ремня. Это происходит из-за того, что большинство ДВС построены по единому принципу:

К сожалению, так устроены большинство современных двигателей. Речь идет даже не о том, погнуться или нет клапаны. Нужно задуматься, надломятся они или нет, и не потянут ли за собой прочие поломки в ДВС. Однако есть ряд двигателей, которые обходит стороной эта беда.

Узнать о том, гнуться ли клапаны конкретно на вашем моторе или нет, можно на тематических площадках и форумах, где обсуждают различные проблемы, связанные с конкретным двигателем.

На таких ресурсах необходимо внимательно изучить всю информацию, так как пользователи могут иногда приукрасить или исказить данные. Соберите максимум откликов с нескольких форумов и тогда вы будете уверены наверняка, погнет ваш мотор клапаны при обрыве ГРМ или нет.

Но есть еще пару способов, которые помогут вам в диагностике.

На каких двигателях гнутся клапана

Приведем список автомобилей разных марок и моделей в таблице. Двигатели на одних и тех же машинах могут быть разными, поэтому для каждой марки будет своя таблица, в которой есть столбец с указанием “гнутся” и столбец с указанием “не гнутся”. Итак, поехали, начнем с самых популярных автомобилей в России:

2113, 2005 г.в. 1.5 инж., 8 кл. не гнет

2112, 16 клапанов, 1.5 гнёт (при стоковых поршнях)

11183 1.6 л 8 кл. “Стандарт” (Лада Гранта) не гнет

Лада Калина Спорт 1.6 72 кВт гнет

21116 16 кл. “Норма” (Лада Гранта) гнет

2114 1.3 8 кл. и 1.5 16 кл гнет

Лада Ларгус K7M 710 1,6л. 8кл. и K4M 697 1.6 16 кл. гнет

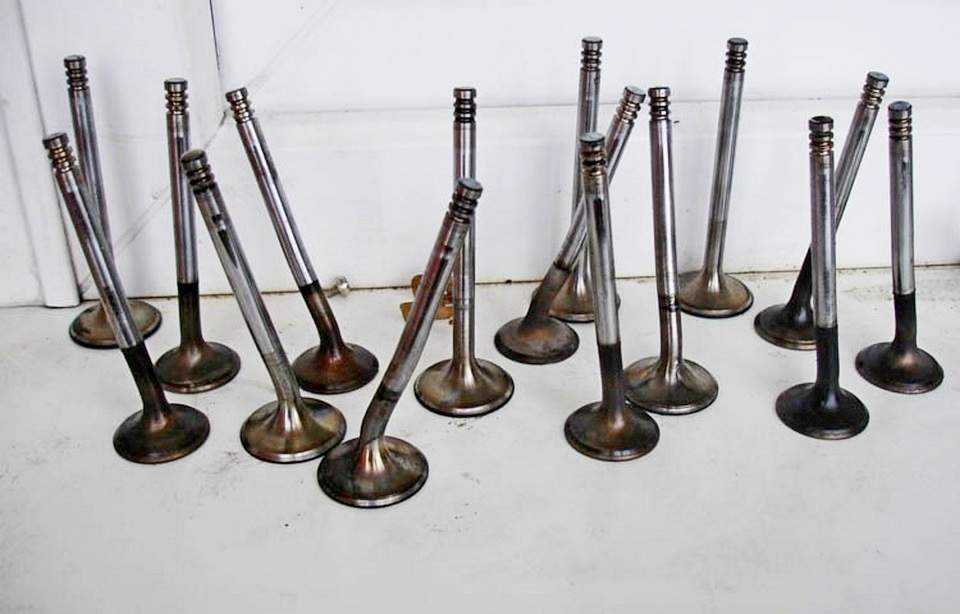

На фото клапана ВАЗ 2110Погнулись клапана Лады ГрантаПогнулись клапана Лады ЛаргусНа Ладе Приора погнулись не только клапана, но и сломало поршень

Двигатели автомобилей RENAULT / РЕНО

Logan, Clio, Clio 2, Laguna 1, Megane Classic, Kangu, Symbol гнет (в большинстве случаев)

1.4 RXE и все двигатели рено как с 8-ми так и с 16-ти кл. гнет

Master g9u720 2,8 (диз.) гнет

Rio А3Е 1343 см3 8 кл. A5D 1,4 л., 1,5л. 1.6 кл. гнет

Magentis(Маджестик) G4JP 2 л. гнет

Serato, Spektra 1.6 16v гнет

Двигатели автомобилей PEUGEOT / ПЕЖО

607 2.2 hdi 133 л.с. не гнет (но ломает рокера, авто глохнет без какого либо шума)

Boxer 4HV, 4HY не гнет (но ломает рокера)

Sierra 2.0 CL OHC 8 кл. не гнет

Mondeo 1.8 GLX 16 кл. гнет + гидрокомпенсаторы заклинивает

Двигатели автомобилей MITSUBISHI / МИТСУБИШИ

6g73 2.5 GDI гнет (на малых оборотах не гнет)

Паджеро 2 3.0 л 12 кл. не гнет

4G18, 16 клапанов, 1600см2 гнет

Airtrek 4G63 2.0 л турбо гнет

Демонтаж крышки головки блока цилиндров

​

​​​

Извлекаем проводную колодку от выводов датчиков фаз ГРМ.

​

Извлекаем шланг продувки картерных газов.

​

Извлекаем из дроссельного узла все шланги.

​

Вынимаем трос привода дроссельной заслонки.

​

Отсоединяем проводную колодку от клапана рециркуляции отработанных газов.

​

Откручиваем кронштейн с трубкой от насоса рулевого гидроусиления.

​

​

Отсоединяем проводные колодки от разъемов форсунок.

​

Отсоединяем проводную колодку от датчика температуры во впускной трубе.

​

Отсоединяем топливный шланг от рампы.

• Извлекаем шланги системы изменения длины впускной трубы.
• Снимаем термоэкран выпускного коллектора.

​

Откручиваем 3 гайки крепления катализатора к коллектору.

​

Снимаем крышку головки блока цилиндров. Держится на 15 болтах.

​

Клапаны — гнёт или нет

Ответ на данный вопрос лежит в конструкции. Если на автомобиле установлен ремень ГРМ, то при его обрыве, конечно же согнёт клапаны. Это приведёт не только к повреждению этих элементов, но и возможно повредит головку блока. Так, могут появится сколы и трещины непосредственно в самом элементе. С этим придётся сменить направляющие втулки, которые также деформируются.

Конечно, это не все последствия, которые могут ожидать автолюбителя. Сгибание клапанов и повреждение головки блока может привести к тому, что в цилиндры попадет большое количество бензина, а возможно и охлаждающей жидкости. Все это повредит и поршневую группу.

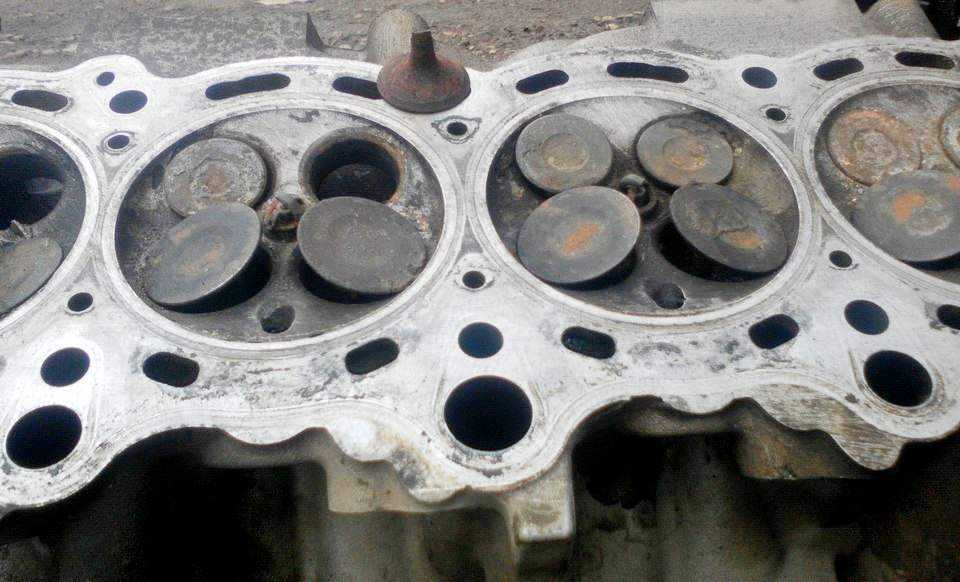

Погнуло клапаны — ремонт мотора.

Интерьер

Салон наполнен жестким и дешевым пластиком, который со временем начинает поскрипывать. С годами оживают: часы (пластиковая накладка на ними), панель приборов, салонное зеркало, наружная пластиковая накладка внизу лобового стекла, держатели стаканов, пластиковый кожух пятого стоп-сигнала и задняя полка в хетчбэке. Кроме того, может заскрипеть пластик контактной группы на рулевом валу, куда вставляются рычаги включения указателя поворота и стеклоочистителей. Шум, издаваемый спинкой заднего дивана, нередко воспринимают за стук подвески.

Рано или поздно, в летний период, место в ногах переднего пассажира превращается в небольшой бассейн. Это конденсат, попадающий внутрь из-под крышки салонного фильтра: из-за особенностей системы отвода влаги, не справляющейся со своей задачей. Профилактика наводнения должны включать прочистку Г-образной дренажной трубки, испарителя и лотка.

Почему гнет клапана

Для начала немного теории. Число клапанов в ДВС может быть разное (вплоть до 32), но мы будем рассматривать 8-ми и 16-клапанные моторы, коих 90% на наших улицах.

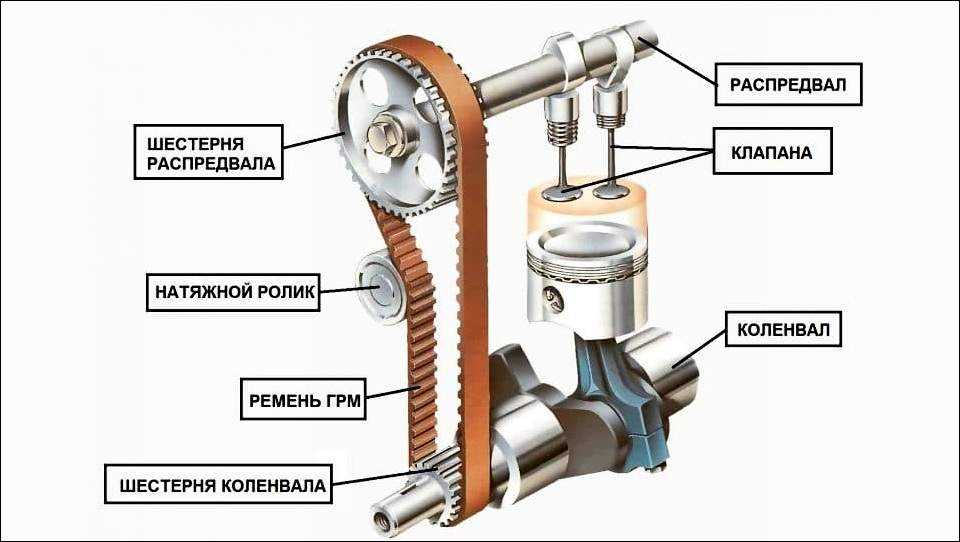

Устройство ГРМ

Клапаны служат для подачи горючей смеси в цилиндр и вывода газов после рабочего хода поршня. Управляет их открытием и закрытием распределительный вал. Последний в свою очередь приводится в действие коленчатым валом (в нашем случае – посредством ремня).Не будем углубляться, какие зазоры должны быть между кулачками и как сказывается глубина хода клапана на работе ДВС. Просто знайте: впускные и выпускные клапана должны открываться и закрываться, строго соответствуя текущему такту работы двигателя. А ниже оставим краткое видео, поясняющее работу ДВС.

Если привод рвется, теряется связь между распределительным и коленчатым валом. Что происходит? Первый вал резко останавливается, клапана «зависают». А вот второй по инерции продолжает вращаться. Соответственно, поршни двигаются вверх. Достигая верхней «мертвой» точки, днище поршня попросту ломает тарелку и стержень зависшего клапана.

Последствия обрыва ремня

Так происходит в каждом цилиндре — где‐то в большей мере, где‐то в меньшей. Но исход один — клапана на выброс. Если при обрыве ремня ГРМ под замену пошли только клапана, поздравляем! Вы — счастливчик. Обычно приходится проводить капитальный ремонт двигателя: меняют поршни, шатуны, распредвал и даже головку блока.

Неочевидная причиной загиба клапанов- заклинивший водяной насос. Некоторые просто забывают о нем, когда меняют ремень ГРМ. Да, помпа служит дольше (120-200 тысяч), но она все же не вечная. Лучший способ обезопасить себя — заменить вместе и помпу. Если она заклинит, мотор получит двойной удар — перегрев и загиб клапанов. Восстанавливать после такого уже будет нечего.

Ремень – это расходник, и со временем он теряет прочность. Резина становится жесткой, появляются трещины. Корд растягивается, а местами появляются надрывы. Все это увеличивает шансы на обрыв ремня ГРМ (или как минимум, перескок на пару зубьев).

Почему рвется ремень?

1) Все банально и просто. Ремень ГРМ достаточно прочное «звено» на иномарках он может прослужить достаточно долго, около 150 000 километров. Однако у всего есть предел! ЗА такой срок его просто «истирает», он становится тоньше и уже не в состоянии держать натяжение – поэтому и рвется.

Это самая распространенная причина – просто не заменили вовремя. Нужно отметить — что на наших ВАЗ, ремень ходит гораздо меньше, например от 30 до 50 000 километров. Лично у меня были случаи, когда он рвался уже после 15 000 км. Вот почему основные жалобы идут от владельцев «ПРИОР», «Калин» и прочих АвтоВАЗ. Если купили нашу машину, да еще и с рук, то я вам советую заменить ремень сразу же! Иначе могут быть проблемы.

2) Еще одна причина, это выход из строя роликов натяжения. Они предназначены для натяжения ремня, чтобы он не проскальзывал и не слетал с зубьев. По сути, ролики это подшипники со специальным слоем сверху, а как мы с вами знаем, у подшипников также есть срок службы.

3) Иногда обрыва не происходит, а от большого износа ломает резиновые зубья, которые находятся в зацеплении с шестернями валов. Также приятного мало, вы смотрите — обрыва нет – но автомобиль не заводится, или заводится, но работает не правильно! Дело в том, что сбивается зажигание, опять нужна замена.

4) На наших авто, бывает заклинивает помпу. Она также может протереть полотно ГРМ, смотрите ниже в видео.

Как узнать, гнет ли клапана на вашем авто

Чтобы узнать, на каких двигателях не гнёт клапана, а на каких гнет, уточните модель вашего ДВС. Ниже приведем таблицу, где указана информация для каждого двигателя.

TOYOTA
Двигатель	Гнет ли клапана	Двигатель	Гнет ли клапана
1С	да	Камри V10 2.2GL	нет
2С	да	3VZ	нет
2E	да	1S	нет
3S‐GE	да	2S	нет
3S‐GTE	да	3S‐FE	нет
3S‐FSE	да	4S‐FE	нет
4A‐GE	да (на холостых нет)	5S‐FE	нет
1G‐FE VVT‐i	да	4A‐FHE	нет
G‐FE Beams	да	1G‐EU	нет
1JZ‐FSE	да	3A	нет
2JZ‐FSE	да	1JZ‐GE	нет
1MZ‐FE VVT‐i	да	2JZ‐GE	нет
2MZ‐FE VVT‐i	да	5A‐FE	нет
3MZ‐FE VVT‐i	да	4A‐FE	нет
1VZ‐FE	да	4A‐FE LB	нет
2VZ‐FE	да	7A‐FE	нет
3VZ‐FE	да	7A‐FE LB	нет
4VZ‐FE	да	4E‐FE	нет
5VZ‐FE	да	4E‐FTE	нет
1SZ‐FE	да	5E‐FE	нет
2SZ‐FE	да	5E‐FHE	нет

HYUNDAI
Двигатель	Гнет ли клапана
Getz 1.3 12 кл	да
Getz 1.4 16 кл	да
Accent SOHC 1.5 12V и DOHC 1.5 16v	да
Н 200, D4BF	да
Sonata, 2.4л	да
Elantra, G4FC	да

LADA
Двигатель	Гнет ли	Двигатель	Гнет ли
2111 1.5 16кл.	да	2111 1.5 8кл.	нет
2103	да	21083 1.5	нет
2106	да	21093, 2111, 1.5	нет
21091 1.1	да	21124, 1.6	нет
20124 1.5 16v	да	2113, 2005 г.в. 1.5 инж., 8 кл.	нет
2112, 16 кл, 1.5	да (при заводских поршнях)	11183 1.6 л 8 кл. «Стандарт» (Гранта)	нет
21126, 1.6	да	2114 1.5, 1.6 8 кл.	нет
21128, 1.8	да	21124 1.6 16 кл.	нет
Калина Спорт 1.6	да
21116 16 кл. «Норма» (Гранта)	да
2114 1.3 8 кл. и 1.5 16 кл	да
Ларгус K7M 710 1,6л. 8кл. и K4M 697 1.6 16 кл.	да
Нива 1,7л.	да

AUDI VOLKSWAGEN SKODA
Двигатель	Гнет ли клапана	Двигатель	Гнет ли клапана
ADP 1.6	да	1,8 RP	нет
Polo 2005 1.4	да	1,8 ААМ	нет
Транспортер T4 ABL 1.9 л	да	1,8 PF	нет
GOLF 4 1.4/16V AHW	да	1,6 ЕZ	нет
PASSAT 1.8 л. 20V	да	2,0 2Е	нет
Passat B6 BVY 2,0FSI	да + ломает направляющие клапана	1,8 PL	нет
1,4 ВСА	да	1,8 АGU	нет
1,4 BUD	да	1,8 EV	нет
2,8 ААА	да	1,8 ABS	нет
2,0 9А	да	2,0 JS	нет
1,9 1Z	да
1,8 KR	да
1,4 серии AKQ, ABD, BBZ и ВСА	да
1,3 серии HK1, МН и NZ	да
1,6 серии ABU, АЕ, BFQ, CS, AFT, AFT, AKL	да
1.8 AWT	да
2,0 BPY	да

PEUGEOT
Двигатель	Гнет ли клапана	Двигатель	Гнет ли клапана
307 TU5JP4 1.6	да	607 2.2 hdi 133 л.с.	нет (но ломает рокера)
206 TU3 1.4	да	Boxer 4HV, 4HY	нет (однако ломает рокера)
407 PSA6FZ 1.8	да
405 1.9.бенз	да

RENAULT
Двигатель	Гнет ли клапана
Clio, Clio 2, Logan, Laguna 1, Kangu, Megane Classic, Symbol	да (в 80% случаев)
K4J 1.4 16 кл.	да
K7J 1.4 8кл	да
F8Q 622 1.9D	да
1.4 RXE	да
2.0 F3R	да
1.6 16V K4M	да
Master G9U720 2,8	да

Последствия обрыва ремня

Вероятность загиба можно проверить и своими руками. Для этого нужно выставить поршень в ВМТ и прокрутить распредвал (два полных оборота). Если вал идет с трудом, значит, он упирается в клапан и при обрыве ремня его сломает.

Как распознать обрыв ремня ГРМ на Chevrolet Lacetti?

Обрыв ремня ГРМ — серьезная проблема, которая требует мгновенной реакции, поэтому важно знать, как распознать эту неисправность. Вот некоторые признаки, которые могут указывать на обрыв ремня ГРМ на Chevrolet Lacetti:

• Потеря мощности двигателя: если ремень ГРМ полностью оборван или соскочил с шкива, двигатель может потерять мощность и перестать работать;
• Шумы и тряска двигателя: когда ремень ГРМ изношен или порван, это может привести к появлению шумов и тряски в подкапотном пространстве. Это связано с несинхронизацией работы клапанов и поршней;
• Трудности в запуске двигателя: обрыв ремня ГРМ может вызывать трудности в запуске двигателя или полное его нерабочее состояние.

Устранение неисправности и ее возможных последствий

Перескочивший ремень следует обязательно менять. Цепь иногда можно восстановить. Перед установкой ремня следует проверить исправность всех узлов и деталей, которые могут повредиться в результате перескакивания. Иногда для этого требуется демонтаж ГБЦ.

Помните! Неисправность легче предотвратить, чем устранить. Своевременно меняйте ремень, ролики и натяжитель.

«ГТ» ПОЛЕЗНЫЙ совет по натяжке ремня ГРМ. Хитрость с натяжным роликом!

https://youtube.com/watch?v=8WCnFxbEht0

Шевроле Лачетти странный звук работы мотора после замены ремня ГРМ

ТРЯСЕТ МОТОР/проблема после замены ГРМ/Hyundai/Ford

Перескочил ремень ГРМ на зуб. Симптомы и последствия. ВАЗ 8 кл.

Обрыв ремня ГРМ. Чем грозит?

Сползает ремень ГРМ, жрет, съедает со стороны двигателя. Как устранить сползание ремня

• Вольво 850 не работает спидометр



• Герметик suzuki bond 1217g чем заменить



• Момент затяжки колесных гаек мицубиси asx



• Замена масла в коробке газ 31105 крайслер



• Замена салонного фильтра вольво хс70

Устройство двигателя Шевроле Лачетти 1.4

Двигатель Chevrolet Lacetti 1.4 литра, это рядный 4-цилиндровый, 16 клапанный, бензиновый атмосферник с чугунным блоком цилиндров и ремнем в приводе ГРМ. Система питания — распределенный инжекторный впрыск.

О проблемах и неисправностях мотора хорошо известно. Типичная сложность — зависает клапан EGR, требуя безотлагательной промывки. Но еще более серьезная трудность связана с зависающими клапанами (чаще выпускными), из-за просчета в конструкции (мал зазор между стержнем клапана и направляющей). Российский бензин насыщен смолами, которые и забивают зазоры между клапанами и их направляющими. Они и прихватывают клапаны в направляющих, иной раз столь крепко, что разрушаются кулачки распредвалов! При этом система управления двигателем не замечает первых признаков перебоев в воспламенении и не оповещает об этом сигналом Check Engine! Но если мотор явно «троит» после пуска, а прогревшись, едва тянет. Значит проблема в клапанах. Если проблемой не заниматься, то довольно быстро забивается дорогостоящий катализатор. Однако на двигателях после 2008 года эту недоработку устранили. Инженеры производителя уменьшили диаметр стержня и немного изменили угол рабочей фаски клапана.

Головка блока цилиндров двигателя Lacetti 1.4

Головка блока цилиндров Лачети выполнена из алюминиевого сплава. На каждый цилиндр приходится по 4 клапана, это типичный DOHC с двумя распределительными валами. Особых проблем конструкция не доставляет, ведь производителем предусмотрена установка гидрокомпенсаторов, так что регулировать тепловой зазор клапанов не придется. Можно отметить довольно частую проблему с вечно текущей прокладкой клапанной крышки. К сожалению довольно неудачная конструкция самой клапанной крышки к этому располагает.

Последствия обрыва ремня ГРМ

Здравствуйте. Недавно случилась беда, на трассе, в движении, оборвался ремень ГРМ (менял год (21 тысячу) назад, «оригинал», вместе со всеми сопутствующими — помпа, ролики). Вопрос, собственно, в том, чем это чревато? Понятно, что сразу попадаю на клапана, колпачки, направляющие. Интересует вот что, могут ли от этого быть какие-либо «скрытые» последствия? Поиск по форумам говорит (но как-то неуверенно), что еще и шатунные вкладыши могли пострадать

В общем, на что посоветуете обратить внимание?

Тема изменена 3 года назад пользователем Дмитрий .

Не один раз с этим сталкивался и всегда всё обходилось только ремонтом головы

у меня в етом году било так 8 випускних и 2 впускних клапана погнуло основное после обрива не питатся завестись направляюшие клапанов 10 штук треснули клапана заменмлм на новие сальники viktor reinz купил 16 штук и направляющие клапанов оригинал они дешовие прокладку головки мандо отличние прокладки цена адекватная помпу магнето марели ролики ina ремень деу пока проехал 10 тис ремень натягивай грм скажи мастерам на прогретий двигатель чтоби метки совпадали основное найти нормального мастера у меня первих мастеров все хвалилио казалось долбоеби и вруни ролики не поменяли и он заклинил смотри не попадает ли не течет антифриз на ремень он ест ремень кожух не трет ремень грм должен бить свежим в етом году випуска обязательно смотри удачи

Варианты двигателей Рено Логан

Рассмотрим такой вариант, что вы собираетесь приобретать, всеми полюбившийся народный автомобиль Рено Логан. Конструкторы концерна Рено оснастили автомобили (кроме топовой комплектации) двумя типами двигателя, которые прошли всевозможные технические испытания и имеют индексы K7J, K7M, что говорит о моторах объемом 1.4 и 1.6 литра 8V (клапанов) соответственно. А автомобиль класса «ЛЮКС» имеет двигатель объёмом 1.6 литра, при 16 клапанной «голове» с индексом K4M. В каждом из них в виде привода газораспределительного механизма выступает ремень. А о том какой двигатель выбрать в материале: 8 или 16 клапанов на Рено Логан, что лучше?

Теперь рассмотрим каждый двигатель по отдельности и разберёмся, в каком из них при обрыве ремня ГРМ произойдёт загиб клапанов.

K7J – 8-ми клапанный двигатель объёмом 1.4 литра (клапана гнёт)

Самый популярный двигатель у отечественного потребителя клапана гнёт

Четырёхтактный четырёхцилиндровый бензиновый двигатель K7J, эволюционировал в наше время прямиком из 80-х годов XX века. Из-за того, что мотор представляет собой продолжение линейки двигателей прежнего поколения, у него имеется явно выделяющаяся особенность в виде устаревшей конструкции с повышенным расходом топлива. Однако это не мешает ему оставаться одним из самых ремонтопригодных двигателей в линейке.

На данном двигателе отсутствуют гидрокомпенсаторы, поэтому каждые 15-25 тыс. километров ему требуется процедура по регулировке клапанов. И периодически происходят течи масла у сальника коленвала.

Загнуло 3 клапана из 4

Некоторые «логановоды» этому двигателю предпочитают его более мощную версию K7M.

K7M – 8-ми клапанный двигатель объёмом 1.6 литра (клапана гнёт)

Менее популярный 8-ми клапанный двигатель объёмом 1.6 литра — K7M

Мотор K7M от компании Рено, конструктивно со своим предшественником K7J практически ничем не отличается. У него точно такой же ресурс, который по заявлению производителя равен 400 тыс. километров, такое же жидкостное охлаждение и комбинированная система смазки. Осталась та же проблема по протечке масла и отсутствию гидрокомпенсаторов – регулируем клапана.

Загнутый клапан

Однако, если смотреть на технические характеристики, то этот двигатель обладает на 10.5 мм увеличенным ходом поршня (за счет того, что высота блока изменена), а также наибольшим объёмом двигателя и маховиком со сцеплением большего размера.

 K4M – 16-ти клапанный двигатель объёмом 1.6 литра (клапана гнёт)

Погнуло клапана на двигателе K4M

Отличительная черта этого «топового» двигателя от предыдущих – это два облегченных распределительных вала в головке блока цилиндров и новая поршневая система. От этого мощность по сравнению с K7M возросла на 20 л.с, одновременно увеличилась экономичность и стабильность в работе. На моторе K4M отсутствует проблема по регулировке клапанов через определённый промежуток пробега, так как там уже присутствуют вышеупомянутые гидрокомпенсаторы.

Последствия

На многих двигателях последствия обрыва ремня ГРМ не ограничиваются загнутыми клапанами. Если неприятность случается при движении на большой скорости и высоких оборотах, сила удара может быть достаточной для повреждения поршней, нарушения геометрии втулок клапанов. Оценить последствия в полной мере можно только после снятия ГБЦ.

Если ремень оборвался на холостых и точно неизвестно, загибает ли на двигателе клапана, следует установить новый ремень, замерить компрессию в двигателе. Показатели каждого из цилиндров не должны отличаться более чем на 1,5-2 Атм. Чтобы еще больше не навредить мотору, воспользуйтесь эндоскопом с поворотной камерой. Оценить степень деформации ножки клапана не получится, но увидеть отметки на поршнях от удара вы сможете.

Если после установки нового ремня двигатель запустился, но работает неустойчиво (троит), клапана все-таки загнуло и следует готовиться к серьезному ремонту.

Помимо нового комплекта ГРМ (ремень, ролики) необходимо будет заменить прокладки впускного/выпускного коллектора и прочие уплотнения, которые будут непригодны для повторной установки. В ходе ремонта следует проверить водяную помпу, состояние сальников клапанов и поршневой группы.

Что происходит с двигателем при разрыве ремня

Во время работы автомобиля поршни двигателя движутся в определённом направлении. Поршень движется вниз при такте впуска, а во время такта выпуска поднимается. В момент нахождения блока цилиндров в верхней точке, каждый клапан должен быть закрыт.

Когда полотно ГРМ порвано, клапан перестаёт вращаться и останавливается. Однако коленвал вращается и к открытым клапанам направляются поршни. После их встречи детали гнутся и приходят в негодность. Независимо от того, находится ли автомобиль на холостом ходу или на передаче – вероятность того, что поршни будут стучать по клапанам и выгибать их достаточно велика.

Но все же чем выше обороты, тем хуже вероятные последствия. Кроме того, что клапаны будут испорчены, могут пострадать поршни, лопнуть направляющие втулки.

Если обрыв ГРМ произошёл на высоких скоростях, то будут повреждены все клапаны, а осколки втулок пробьют поршни. Починить механизм после подобных повреждений будет очень сложно и дорого. В некоторых моторах легче после этого поменять всю голову целиком.

Что делать если порвался ремень ГРМ во время движения автомобиля

Если полотно ГРМ порвалось во время движения не стоит впадать в панику.

При обрыве двигатель автомобиля перестанет работать или начнёт слишком легко вращаться. Необходимо отъехать на обочину, выставить знак аварийной остановки.

Первые действия при обрыве полотна ГРМ

• Откройте капот, оцените ситуацию.
• Если Вы видите порванный ремень, срочно звоните на СТО.
• Чтобы избежать обрыва детали необходимо своевременно проводить её замену. Машину можно отбуксировать в автосервис или вызвать эвакуатор.

Если так вышло, что запасного ремня у Вас нет, не стоит пытаться его «починить», ничего хорошего из этого не получится. На некоторых двигателях при наличии опыта можно заменить ремень на месте, имея под рукой запасной комплект. Но мы рекомендуем обращаться в сервис.

Стоимость замены ремня завит от модели автомобиля и даты его выпуска. Примерный ценовой диапазон от тысячи до десяти тысяч рублей. Чтобы не пришлось тратить лишние деньги и своё время проводите своевременную замену и плановый осмотр ремней ГРМ.

Чтобы автомобиль не пришлось ремонтировать, необходимо соблюдать ряд правил:

• Изучите инструкцию эксплуатации и следуйте ей.
• Периодически проверяйте исправность ГРМ.
• Купите запасную деталь и всегда возите с собой.
• Запишите телефон СТО.

На каких двигателях гнутся клапаны

Если порвалось полотно ГРМ, последствия могут быть разными. Кто-то отделается лёгкой заменой необходимой детали, а кому-то потребуется сложный ремонт.

Когда рвётся полотно ГРМ, основные потери понесут клапаны. После обрыва верхний вал перестаёт работать, клапаны застывают в одном положении. В этот момент коленчатый вал толкает поршень вверх, и он оказывает механическое воздействие на детали. Клапаны гнутся. Это приводит к очень дорогостоящему ремонту.

И также довольно серьёзные последствия после обрыва ремня появляются у дизельных двигателей. Это связано с конструкцией механизма, после поломки одной детали запускается цепная реакция, которая наносит непоправимые повреждения остальным элементам: распределительному валу, подшипникам, толкателям и т. д.

Иногда обрыв ремня приводит к поломке распредвала или деформации верхней части поршня. После это Вам придётся разбирать двигатель, проводить замену клапанов и т. д. В некоторых случаях такой ремонт будет стоить около тридцати тысяч рублей и более. А когда необходима замена поршней, сумма еще увеличивается.

Сложный ремонт понадобится не всем автомобилям. В некоторых моделях поршней предусмотрены специальные углубления и когда происходит обрыв ремня, поршень поднимется, а клапан остаётся неподвижным, поршень попадает в «ямку», клапан не деформируется. Водителю необходимо просто поставить новый ремень и двигатель заработает.

Не все механизмы оборудованы такими выемками, так как они снижают мощность двигателя. А производители известных брендов борются за неё как могут.

Вывод прост: производите своевременную замену деталей и никаких неприятностей не возникнет.

Как узнать, гнет ли двигатель клапаны?

Вначале нужно изучить теорию. Наверное, каждый автолюбитель знает количество цилиндров в двигателе своего автомобиля, но на вопрос о количестве клапанов сможет ответить не каждый. В большинстве современных ДВС может быть от 8 до 16 клапанов. Существуют такие силовые агрегаты, где их может быть 24 и более.

Клапан является важной частью газораспределительного механизма двигателя. Он отвечает за подачу топливной смеси в камеру сгорания и за выход отработанных газов в выхлопную систему

На каждый цилиндр приходится от двух клапанов: один впускной, второй – выпускной.

Распределительный вал приводится в действие от коленчатого вала – два этих элемента в любом ДВС связаны между собой ременным, зубчатым либо же цепным приводом. Посредством зубчатой передачи распредвал вращается внутри блока цилиндров. Данная передача вращает распредвал в ГБЦ. Сегодня более распространены ДВС, где в механизме ГРМ применяются ремни.

Последние имеют простую конструкцию, такой механизм дешевле в производстве. Однако надежность их значительно ниже, чем в случае с цепным приводом. Последний устроен сложнее – здесь имеются и дополнительные элементы. Это успокоители цепи и натяжные ролики.

Такие моторы существуют. Некоторые двигатели производил даже “АвтоВАЗ”. Весь секрет – в поршнях со специальными выемками на рабочей части поршня. Эти выемки сделаны специально под клапана. При обрыве ремня ГРМ элемент просто уйдет в эти ямки, и конструкция останется целой. Необходимо будет только выставить шестерни по меткам и установить новый ремень.

А вот это сделать не получится. Здесь никаких хитростей и признаков нет. Визуально выявить, безопасен ли мотор, не получится.

Также отсутствуют надписи или какие-либо упоминания. Информацию можно получить в инструкции по эксплуатации или у официального дилера.

Процесс замены клапанов Шевроле Лачетти

Работа по извлечению вышедших из строя клапанов достаточно объемная и содержательная. Ремонт можно условно разделить на 4 этапа:

1. Разбор ГРМ (съем ремня)
2. Демонтаж крышки головки блока цилиндров
3. Извлечение распредвалов
4. Демонтаж ГБЦ
5. Замена клапанов, гидрокомпенсаторов и направляющих

Касательно разбора ГРМ, данная процедура очень подробно и содержательно описана в соответствующем тематическом обзоре. Полностью дублировать всю информацию нет смысла. Ограничимся кратким описанием процесса, без наглядных фото.

• Для начала снимается защита двигателя (щит со стороны поддона и правого подкрылка), а также сливается охлаждающая жидкость.
• Демонтируется корпус блока первичной воздухоподготовки.
• Скидываем ремень вспомогательных агрегатов.
• Снимаем верхнюю защитную крышку ГРМ.
• Снимаем шкив коленвала и нижнюю защитную крышку.
• Устанавливаем поршень 1 цилиндрна в положение ВМТ.
• Все, можно снимать старые ролики, помпу и шкивы ГРМ.
• Дополнительно снимаем заднюю крышку ГРМ

Последствия обрыва ремня грм

Самое страшное в рассматриваемой нами проблеме – это возможные последствия обрыва ремня ГРМ. А они могут быть различными, начиная с необходимости обычно замены ремня ГРМ до капитального ремонта двигателя и восстановления газораспределительного механизма.

Последствия обрыва ремня ГРМ зависят напрямую от конструкции силового агрегата. По сути, чем проще устроен двигатель, тем выше вероятность того, что при обрыве ничего не повредится. В случае если на двигателе в положении верхней мертвой точки поршень клапана в открытом положении не достает до днища поршня, то можно считать, что это везение – в случае обрыва придется менять только сам ремень.

Но не всегда получится отделаться так легко. Нынешние многоклапанные двигатели направлены на повышение мощностных характеристик и они лишены достаточно глубоких выборок под клапанные тарелки. В результате, когда обрывается ремень ГРМ, положение газораспределительных валов останавливается в той точке, что была в момент обрыва.

Причины обрыва ремня ГРМ

Несоблюдение сервисного интервала по замене ремня ГРМ. Слишком большое либо недостаточное усилие натяжки.
Попадание на рабочую поверхность ремня моторного масла и других технических жидкостей, снижающих зацеп между зубьями ремня и шестернями. Нередко в таких случаях ремень сначала перескакивает на 1-2 зуба, после чего двигатель теряет мощность, плохо запускается и может работать неустойчиво. Попадание инородных предметов под ремень. На большинстве авто привод газораспределительного механизма защищен пластиковым кожухом. В случае повреждения или неправильной установки последнего попадающие в рабочую зону грязь и мелкие камни сокращают срок службы ремня, роликов и даже могут стать причиной обрыва. Заклинивание водяной помпы. В случае заклинивания обводного или натяжного ролика обрыв не происходит моментально. Из-за повышенного трения внешняя зона ремня начинает быстро нагреваться. Если вовремя заметить запах жженой резины, прислушаться к постороннему звуку со стороны привода ГРМ и заглушить двигатель, удастся уберечься от дорогостоящих последствий обрыва ремня. Неправильное перераспределение усилия на зубья ремня. Причину следует искать в несоосности шкивов, шестерен, обводного и натяжного ролика

Обратите внимание  и на выработку зубьев шестерни коленчатого, распределительного вала, ТНВД. На больших пробегах из-за выработки на шестернях стачиваются зубья ремня, что уменьшает его срок службы и повышает риск перескока/обрыва

Несоблюдение рекомендаций по сборке привода ГРМ и обращению с новым ремнем. Брак при производстве или выбор изготовителем некачественного сырья для изготовления ремня.
