Предохранители chevrolet captiva с100 с140

Расположение предохранителей и реле на Шевроле Каптива

Кроссовер среднего размера был впервые выпущен в Южной Корее компанией General Motors на платформе CM Theta.

Тип кузова – С100 (2006 г.) и С140 (2011 г.). В таком формате Каптива выпускалась до 2011 г. В 2012 г. на авто была установлена новая подвеска, объем двигателя увеличился до 3 л.

Силовые плавкие вставки установлены в монтажных боксах подкапотного пространства и салона.

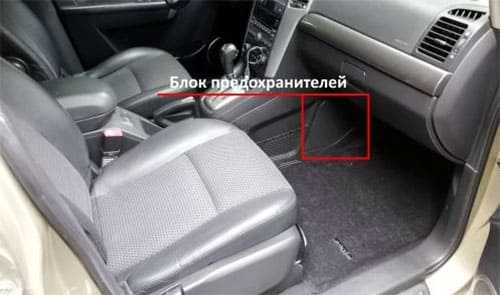

В пассажирском салоне

Главная плата включает 32 перемычки и 2 реле (авто С-100).

Установочный модуль укомплектован прерывателями, подключенными к механизмам:

• подогревателю пассажирских сидений (F2);
• аудиосистеме (F3);
• кондиционеру (F4);
• дверному запирающему устройству (F6);
• стоп-сигналу (F9);
• дворникам (№ 10);
• электронным компонентам кузова (F12–13);
• автомобильной розетке (F1).

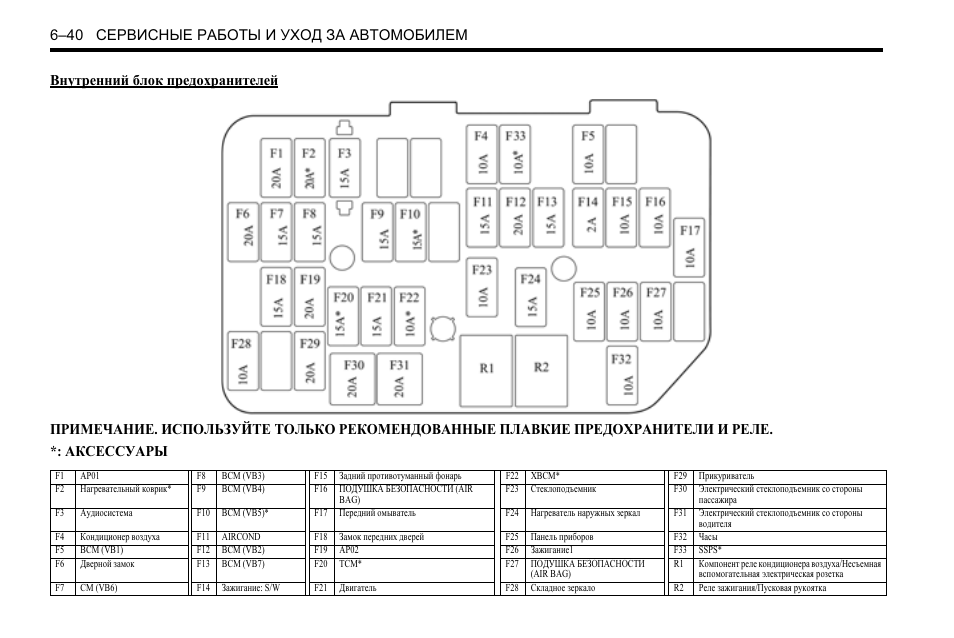

Описание прерывателей электрического тока в салоне представлено на схеме:

Блок в салоне.

Монтажный модуль включает 2 коммутационных выключателя: R1 (для несъемной розетки) и R2 (зажигание On/Start).

В моторном отделении

Энергоблок находится под емкостью с очищающей жидкостью. Модуль укомплектован 17 реле и 36 плавкими перемычками.

Коммутационные выключатели контролируют приборы:

• вентилятор (R10);
• звуковой сигнал (R14, С-100);
• кондиционер (R13, С-100).

На Шевроле С-140 система охлаждения подключена к реле FAN1 и FAN3. Для стеклоомывателя предусмотрен выключатель R15.

В модели с кузовом С-140 лобовое стекло подключено к коммутационному устройству Rear Defog, расположенному в моторном боксе.

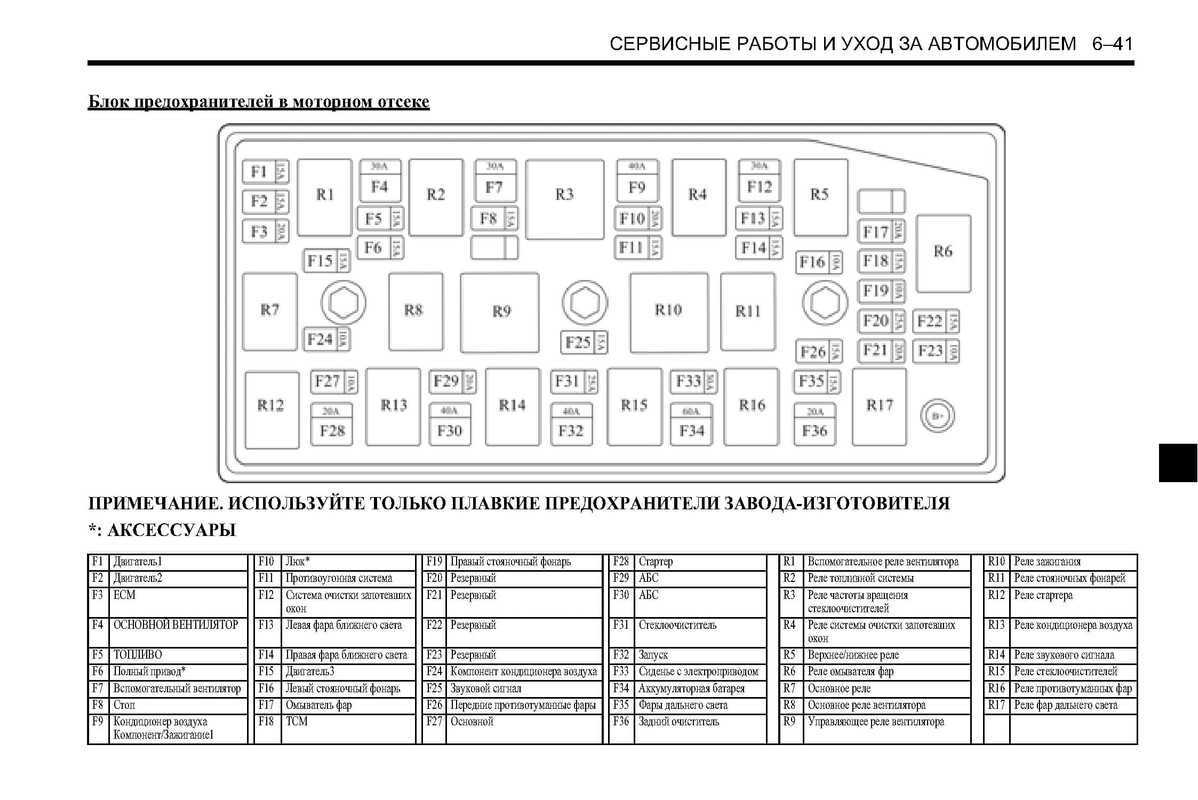

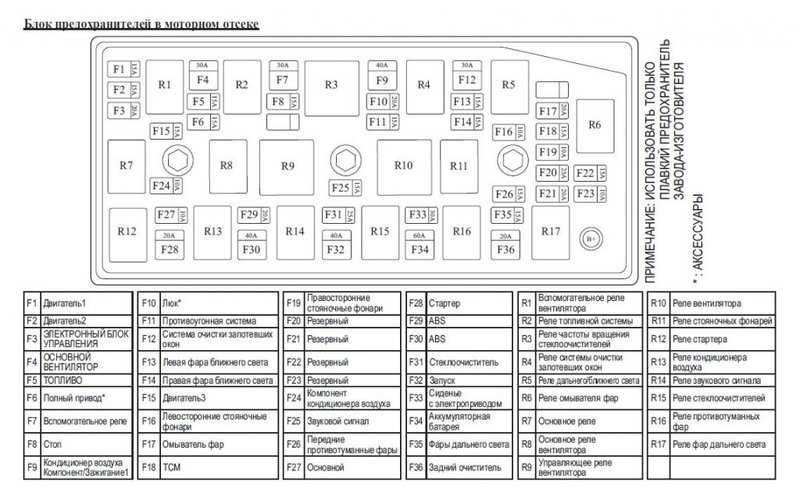

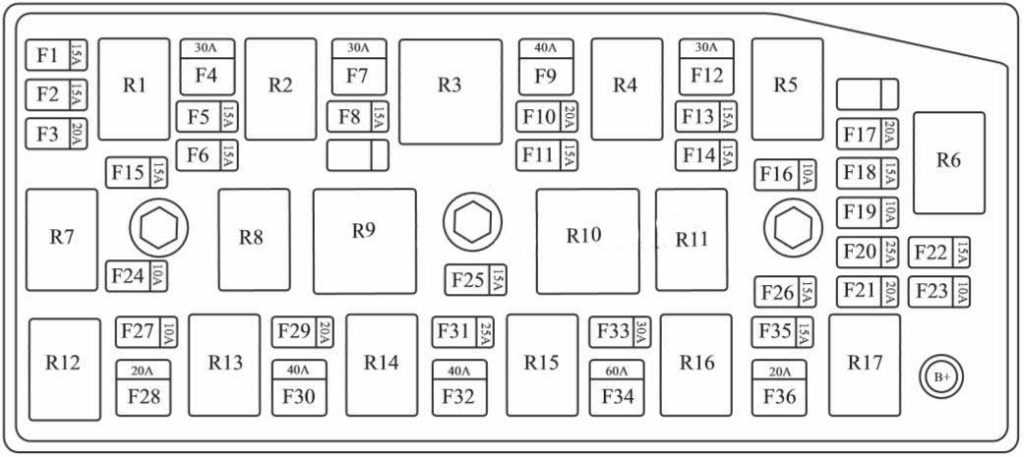

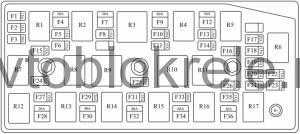

Плавкие вставки на позициях F1–F36 представлены на чертеже:

Блок под капотом.

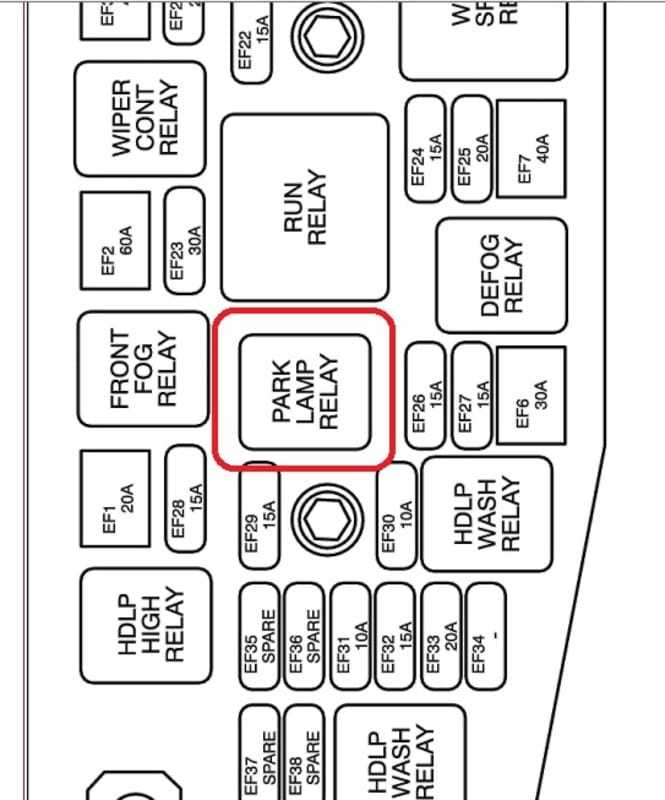

Парктроник контролирует перемычка F29.

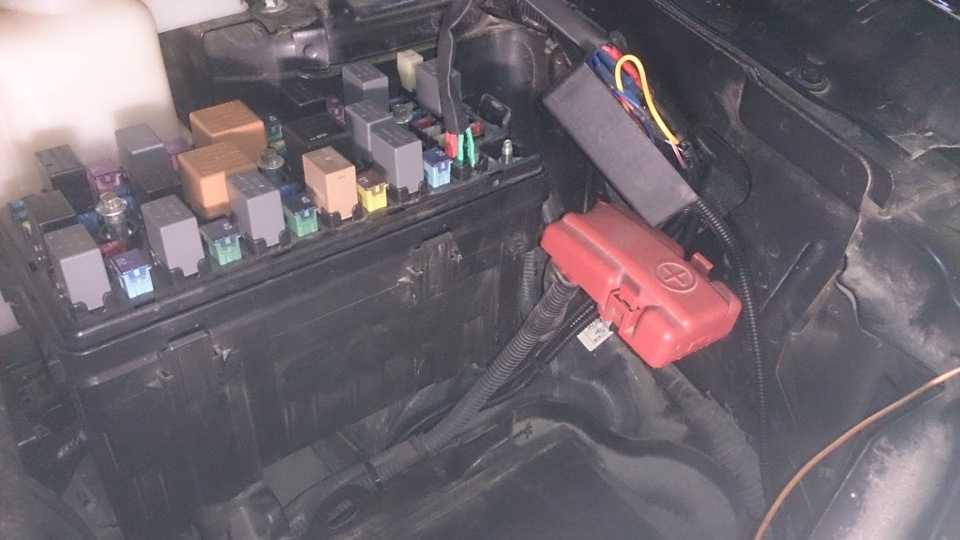

Engine compartment

Fuse box is located next to the barrel of washer fluid and is closed with a plastic cover.

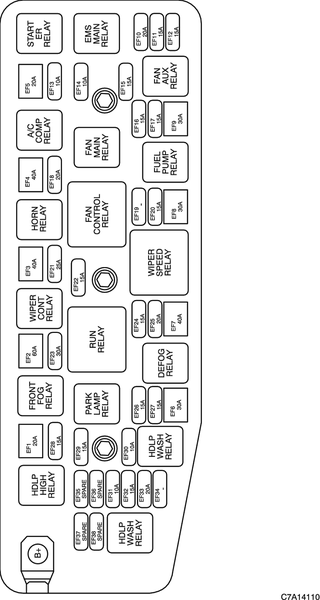

C100

Diagram

Designation

F1	Engine management
F2	Engine management
F3	Electronic control unit
F4	Main fan
F5	Fuel
F6	Four-wheel drive*
F7	Auxiliary relay
F8	Stop
F9	Air Conditioner / Ignition 1
F10	Luke*
F11	Anti-theft system
F12	System for cleaning fogged up windows
F13	Left low beam headlamp
F14	RH low beam headlamp
F15	Engine 3
F16	Left-hand parking lights
F17	headlight washer
F18	TCM
F19	Right-hand parking lights
F20	Spare
F21	Spare
F22	Spare
F23	Spare
F24	Air conditioner component
F25	Sound signal
F26	Front fog lamps
F27	Main
F28	Starter
F29	SECTION
F30	SECTION
F31	Wiper
F32	Launch
F33	Electric seat
F34	Accumulator battery
F35	High beam headlights
F36	Rear cleaner
R1	Auxiliary fan relay
R2	Fuel system relay
R3	Wiper speed relay
R4	Relay for cleaning fogged windows
R5	Upper / lower relay
R6	Headlight washer relay
R7	Main relay
R8	Main fan relay
R9	Fan control relay
R10	Fan relay
R11	Parking light relay
R12	Starter relay
R13	Air conditioner relay
R14	Horn relay
R15	Wiper relay
R16	Fog lamp relay
R17	High beam relay

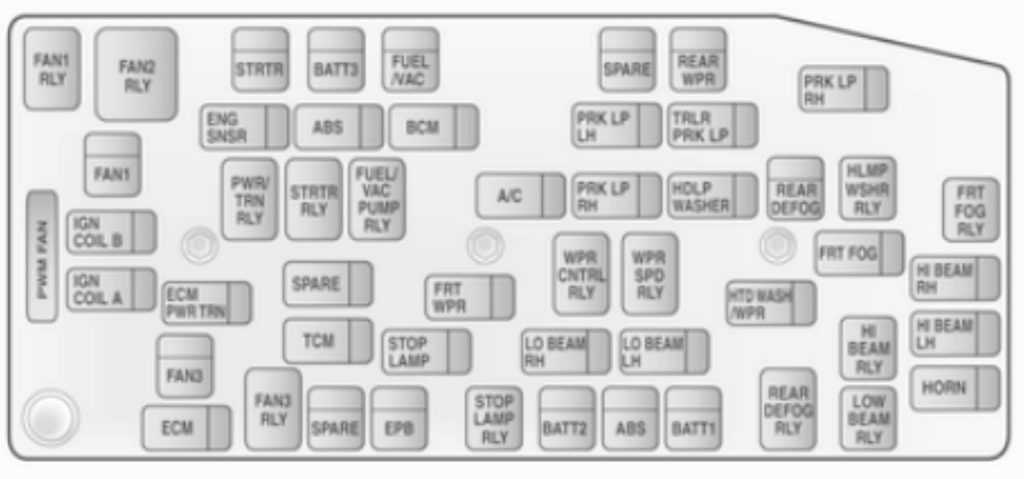

C140

The photo

Diagram

Assignment

SECTION	Anti-lock braking system
A/C	Climate control system, air conditioning
BATT1	Dashboard fuse box
BATT2	Dashboard fuse box
BATT3	Dashboard fuse box
BCM	Body electronics control unit
ECM	ECM
ECM PWR TRN	ECM, engine and transmission
ENG SNSR	Engine management sensors
EPB	Electric parking brake
FAN1	Cooling airflow
FAN3	Cooling airflow
FRT FOG	Front fog lights
FRT WPR	Front wiper
FUEL/VAC	Fuel pump, vacuum pump
HDLP WASHER	headlight washer
HI BEAM LH	High beam (left block)
HI BEAM RH	High beam (right block headlight)
HORN	Sound signal
HTD WASH/ MIR	Heated washer fluid, heated exterior mirrors
IGN COIL A	Ignition coil
IGN COIL B	Ignition coil
LO BEAM LH	Low beam (left block headlight)
LO BEAM RH	Low beam (right block headlight)
PRK LP LH	Parking light (left block headlight)
PRK LP RH	Parking light (right block headlight)
PWM FAN	PWM fan control signal
REAR DEFOG	Heated rear window
REAR WPR	Rear wiper
SPARE	–
STOP LAMP	Stop lights
STRTR	Starter
TCM	Transmission control unit
TRLR PRL LP	Trailer parking lights

Additional box

Diesel models only. It is in the center of the panel.

Diagram

Appointment

AF1	60A Glow plug controller
AF2	30A Fuel filter heater relay
AF3	40A Relay PTC-1
AF4	40A Relay PTC-2
AF5	40A Relay PTC-3

Зачем менять предохранитель кондиционера на Шевроле Каптива?

.Итак, начнем наш контент о расположении предохранителя кондиционера вашего Chevrolet Captiva благодаря его изменению. Вы можете почувствовать, что у вас перегорел предохранитель, но вы не уверены. По правде говоря, если ваш не работает кондиционер на шевроле каптива Более того, если вы уже перезарядили его, проверили на предмет возможных утечек в системе и если вы проверили, что компрессор кондиционера исправен, вполне возможно, что причиной является предохранитель. Вы должны знать, что предохранитель работает как защитное устройство для предотвращения перенапряжения на вашем Chevrolet Captiva . Это будет резистор, нити, более или менее толстой, что позволит завершить определенное натяжение и который сломается, если напряжение будет слишком сильным. Отсюда факт что они прозрачны, вы можете проверить их и убедиться, что нить все еще не повреждена, с помощью очень простой визуальной проверки. В общем, вам захочется заменить предохранитель кондиционера Шевроле Каптива, когда он больше не работает без видимой причины .

Таблица предохранителей (салон)

Главный переключатель электрических стеклоподъемников, модуль люка в крыше
Главный переключатель электрических стеклоподъемников
Реле насоса переднего стеклоомывателя
Реле задних противотуманных фар
Реле задних противотуманных фар, топливный насос, датчик уровня топлива в баке, зеркало ECM, выключатель сцепления
Выключатель зажигания, иммобилизатор.
Комбинация приборов, информационный центр водителя, индикатор ремня безопасности пассажира
Реле обогрева наружных зеркал
Ручное управление кондиционером, система автоматического регулирования температуры (FATC), датчик AQS, реле высоких оборотов вентилятора, контроллер облегчения парковки, доп. блок предохранителей двигателя (Реле PTC).
Ручное управление кондиционером, система автоматического регулирования температуры (FATC), диагностический разъем (DLC)
Реле стекла задней откидной двери
Реле передних противотуманных фар
Комбинация приборов, часы, аудиосистема, приемник RFA, информационный центр водителя
ВЫКЛЮЧАТЕЛЬ КОВРИКОВ С ПОДОГРЕВОМ
Дополнительная розетка в багажнике
Дополнительная розетка в багажнике
Реле отпирания/запирания двери
Переключатель управления зеркалом, блок складывающегося зеркала

Блок предохранителей на приборной панели

Он расположен под приборной панелью со стороны пассажира, за крышкой центральной консоли.

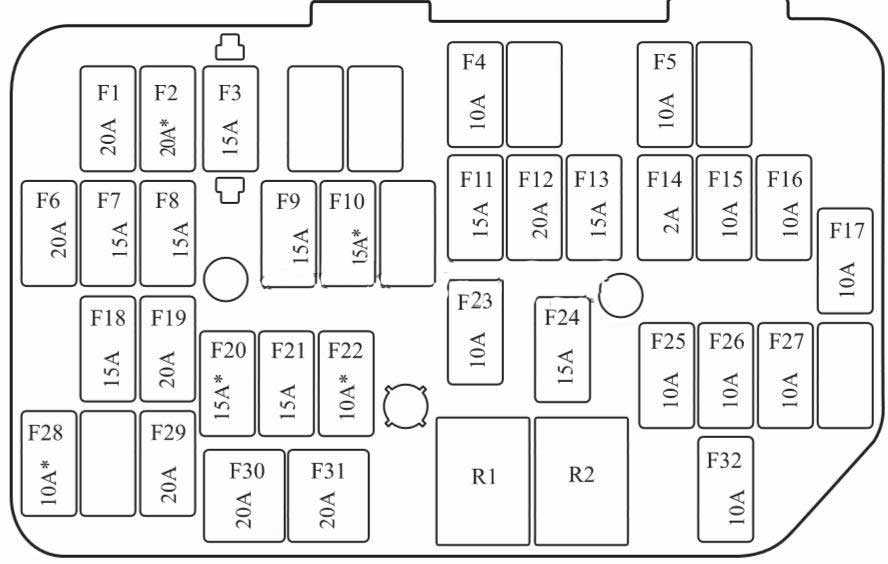

Схема блока предохранителей

Распределение предохранителей и реле в приборной панели

имя	использовать
AMP	Усилитель
РОЗЕТКА APO (КОНСОЛЬ)	Вспомогательная розетка
ДОМКРАТ АПО (ЗАДНЯЯ ЗАГРУЗКА)	Разъем гнезда вспомогательного питания, задняя нагрузка
AWD / VENT	AWD / VENT
BCM (CTSY)	Модуль управления кузовом (Courtesy)
BCM (DIMMER)	Модуль управления кузовом (диммер)
BCM (ВНУТРЕННЕЕ ОСВЕЩЕНИЕ)	Модуль управления кузовом (внутреннее освещение)
BCM (PRK / TN)	Модуль кузова (габаритные огни / указатели поворота)
BCM (STOP)	Модуль управления кузовом (стоп-сигналы)
BCM (TRN SIG)	Модуль управления кузовным оборудованием (индикатор)
BCM (VBATT)	Модуль управления кузовом (напряжение аккумулятора)
СИГАРА	Зажигалка
CIM	Модуль интеграции коммуникаций
CLSTR	Приборная панель
ДНЕВНЫЕ ХОДОВЫЕ ОГНИ	Дневные ходовые огни
DR / LCK	Замок двери водителя
DRVR PWR SEAT	Сиденье водителя с электроприводом
DRV / PWR WNDW	Электрическое окно водителя
F / БЛОКИРОВКА ДВЕРЕЙ	Замок двери топливного бака
FRT WSR	Омыватель переднего ветрового стекла
FSCM	Модуль управления подачей топлива
FSCM VENT SOL	Вентиляционная катушка Модуль управления подачей топлива
SW HEATING MAT	Выключатель нагревательного мата
SEAT HTD PWR	Мощность подогрева сидений
HVAC BLWR	Вентилятор HVAC
IPC	Комбинация приборной панели
ISRVM / RCM	Внутреннее зеркало заднего вида/модуль дистанционного компаса
КЛЮЧЕВОЙ ПЕРЕХВАТ	Ключевой перехват
L / GATE	Подъемные ворота
РЕЖИМ ЛОГИСТИКИ	Режим логистики
OSRVM	Внешнее зеркало заднего вида
ПАСС ВНДВ	Стеклоподъемник пассажира
СВЕТОДИОД PWR	Светодиод питания
PWR / MODING	Модификация мощности
РАДИО	Радио
RR FOG	Задний отопитель
БЭГ 2	Кнопка включения батареи во время работы
RUN / CRNK	Пусковая рукоятка
SDM (BATT)	Модуль диагностики безопасности (батарея)
SDM (IGN 1)	Модуль диагностики безопасности (зажигание 1)
REMOTE	Запасной
S / ROOF	Люк в крыше
S / ROOF BATT	Крыша люка BATT
SSPS	Чувствительный к скорости усилитель рулевого управления
STR / WHL SW	Задействование рулевого колеса
TRLR	Трейлер
TRLR BATT	Аккумулятор прицепа
XBCM	Модуль органа экспортного контроля
XM / HVAC / DLC	Спутниковое радио SiriusXM (при наличии) / HVAC / передача данных
Реле
ACC / RAP RLY	Принадлежность / ввод в эксплуатацию Принадлежность Источник питания
СИГАРА АПО ДЖЕК РЛИ	Прикуриватель и вспомогательное гнездо
БЕГ / КРН К РЛИ	RUN / RAP
СТАРТ	Начало

Схема предохранителей с140 дизель

Схема предохранителей с140 дизель

Сообщение denks » 09 июн 2015, 10:13

Сообщение CrazyMax » 09 июн 2015, 10:28

denks , и какой толк от этой фото. “Найди 10 отличий. ” Хммм.

Схему могу, фото “нимагу”.

Сообщение denks » 09 июн 2015, 11:34

Сообщение dozor_71 » 09 июн 2015, 12:33

Сообщение denks » 11 июн 2015, 03:41

Сообщение Mycraft » 11 июн 2015, 09:54

Сообщение denks » 11 июн 2015, 11:24

Сообщение dozor_71 » 24 июн 2015, 21:09

Сообщение dozor_71 » 25 июн 2015, 16:22

Сообщение CaBa » 06 июл 2015, 13:58

Верить лучше надписям на крышке. Ну а как вариант – вот:

Сообщение RubiLnick » 23 апр 2017, 18:00

Товарищи, помогите. Никак не могу найти предохранитель радиоприемника в своей Каптиве С140 (дизель, 2014 год). Головное устройство перестало работать, зараза. Куча схем и картинок блоков предохранителей в интернете, но когда начинаю сравнивать с реально находящимся в моей машине блоком. Понимаю, что где-то в салонном блоке он должен быть. Может, сталкивался уже кто?

Устройство реле и его предназначение в автомобиле

Принцип действия любого стандартного реле в автомобиле – это замыкание или коммутация двух контактов на силовой электрической цепи при помощи электромагнитного поля. Замыкание контактов напрямую через выключатель потребует использования толстых проводов и приведет к падению напряжения во всей бортовой сети. Коммутатор с электромагнитной катушкой внутри позволяет малым током замкнуть нужный контакт и подать напряжение на участок цепи. Через него в автомобиле Шеви Нива запитаны фары, вентиляторы отопления и охлаждения, стеклоподъемники, стартер и другие узлы.

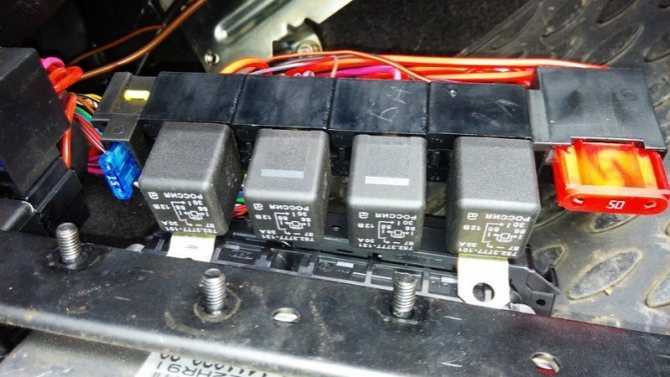

Типовое реле бензонасоса 75.3777-10 имеет 4 контакта, катушку с якорем, пружину для размыкания контакта. Когда подается напряжение на управляющие контакты, происходит втягивание стержня внутрь обмотки и происходит замыкание другой пары контактов. Отключается автоматически, как только происходит обесточивание слаботочных разъемов.

Преимущества использования реле в автомобилях Нива Шевроле:

• исключается самопроизвольный ток утечки в бортовой системе;
• надежное управление всеми электродвигателями;
• быстрый и гарантированный запуск электрических механизмов;
• защита сети от перегрузки.

Реле бензонасоса появилось на автомобилях семейства Chevrolet Niva с 2003 года, когда был установлен инжекторный двигатель. Моторы семейства ВАЗ 21213 оснащены карбюратором и не имеют реле в системе подачи топлива.

Загорелась лампочка ABS – причины неполадки и ее решение

Все современные автомобили оснащены датчиками ABS, которые включают вспомогательную систему управления тормозным усилием. Это одна из тонких систем, которая часто выходит из строя на бюджетных машинах. В Европе уже несколько лет производителей обязали оборудовать любые серийные автомобили этой системой безопасности, а изготовители дешевых автомобилей явно экономят на качественном ABS, устанавливая не слишком долговечные и практичные системы. Датчики этой системы установлены на всех четырех колесах, они приводятся в действие, когда происходит резкое торможение с блокировкой колеса. В данном случае система разблокирует колесо, дает ему провернуться и постепенно замедляет ход.

На деле оказывается, что дешевые АБС не только не помогают тормозить эффективнее, но и удлиняют тормозной путь. Есть еще одна серьезная проблем — после нескольких лет эксплуатации, когда автомобиль вышел за пределы гарантийного обслуживания, на многих машинах без причин загорается лампочка ABS. Во-первых, ездить с постоянно горящей на приборной панели лампочкой неудобно, а во-вторых, если четкое впечатление, что в автомобиле что-то не так. Интересно, что далеко не всегда горящая лампочка ABS означает именно проблему с антиблокировочной системой. Могут быть и другие неполадки.

Чем привлекала каптива до обновления?

Особого внимания и грамотного подхода требует двигатель шевроле каптива первого поколения. Как уже отмечалось выше, первоначально в России были доступны только бензиновые движки. Так вот 2, 4-литровый агрегат восторга со стороны водителей не вызывает, поскольку его мощности явно недостаточно для автомобиля весом в 1, 8 т., а расход топлива при этом составляет около 14 литров по городу. Шестицилиндровый же мотор и работает получше, и удовольствие приносит от езды. Справедливости ради стоит сказать, что оба двигателя обеспечивают каптиве достаточную резвость на старте, даже если модель с механической коробкой. Похвалы со стороны автовладельцев заслужили также:

• тормоза, эффектно работающие при любых погодных условиях;
• система автоматического подключения полного привода;
• дополнительные системы безопасности и устойчивости, в частности, антизанос.

Из минусов технического оснащения выделяют:

• Жесткость подвески и высокий уровень шума при езде по мелким неровностям;
• Практически полное отсутствие развал-схождения, обусловленное недоработанным механизмом регулировки. Как результат — регулировать необходимо не менее трех раз в год;
• Многие автомобили страдают периодическим отключением стабилизационных систем, однако причины данной проблемы неизвестны. Исправить положение может только ремонт шевроле каптива с полной заменой всех систем.

Что касается салона, то большинство владельцев отмечают его удобство, практичность, простор. Безусловным плюсом интерьера является наличие значительного числа всевозможных ящичков под рукой. Освещение салона также вызывает одобрение: количество осветительных элементов более, чем достаточное. Вместе с тем, есть и недостатки, а именно: низкий уровень звукоизоляции и плохая отопительная система. Оценивая Каптиву в варианте до модификации, все водители единодушно признают, что автомобиль действительно стоит своих денег, не показывая ничего сверх своих возможностей.

Для информации отметим, что среднерыночная стоимость модели 2006 года составляет около 600-650 тысяч в базовой комплектации.

Блок предохранителей Шевроле Нива выпущенных до 2009 года

Расшифровка предохранителей

F1 (5 А) — лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней. Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель и сами лампы, их разъёмы и проводку.F3 (10 А) — дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели. Аналогично реле К5.F4 (10 А) — резервный предохранитель.F5 (30 А) — электрические стеклоподъемники передних дверей и их реле. Если при управлении стеклоподъёмником стекло опускается, но не поднимается (или наоборот), проверьте кнопку на двери. При опускании и поднимании разная полярность и направление вращения двигателя. Также дело может быть в механизме стеклоподъёмника. Чтобы добраться до него, нужно снять обшивку двери. Проверьте, чтобы механизм нигде не закусывало и шестерёнки были целые, без сломанных зубьев. При наличии проблем можно заменить весь привод электростеклоподъёмника на новый.F6 (15 А) — блок управления блокировкой дверных замков. Если у вас перестали открываться двери, одна или несколько, проверьте этот предохранитель. Дело может быть в центральном замке, блоке управления, а также самих механизмах, тягах и замках дверей. Если нет опыта, лучше обратиться в автосервис.F7 (20 А) — звуковой сигнал и его реле, прикуриватель. Если не работает звуковой сигнал, проверьте этот предохранитель, подрулевые контакты и проводку, контакты могли окислиться, а проводка перетереться. Также проверьте сам гудок, можно его заменить на другой, например на двухтональный от Волги. Если не работает прикуриватель, проверьте проводку и его контакты. Белый провод отвечает за подсветку, красный и чёрный идут на контакты прикуривателя. Не вставляйте нестандартные разъёмы в прикуриватель, они могут вызвать короткое замыкание. Если разъём в прикуривателе шевелится в стороны, лучше воспользоваться разветвителем и вставлять этот разъём туда.F8 (20 А) — элемент и реле обогрева заднего стекла (контакты). Аналогично реле К7.F9 (20 А) — обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей.F10 (20 А) — резервный предохранитель.F11 (5 А) — лампы правых габаритных огней.F12 (7,5 А) — ближний свет в правой фаре, моторедукторы корректоров света фар. Аналогично реле К4.F13 (10 А) — дальний свет в правой фаре. Аналогично реле К5.F14 (10 А) — резервный предохранитель.F15 (20 А) — резервный предохранитель.F16 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме «аварийки»). Аналогично реле К3.F17 (7,5 А) — освещение салона, лампа индивидуальной подсветки, лампы стоп-сигналов, контрольная лампа «чек» неисправности системы управления двигателем. Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, их разъёмы, обычно дело в плохих или окислившихся контактах. Также посмотрите работоспособность выключателя стоп-сигналов, расположенного около педали тормоза.F18 (25 А) — электродвигатель печки и его переключатель. Если печка дует холодным воздухом, проблема может быть в заслонке горячего воздуха, тросик к которой идёт от регулятора под обшивкой недалеко от педали газа. Уровень охлаждающей жидкости должен быть в допустимых пределах. Если печка вообще не работает и не дует, дело может быть в двигателе отопителя. Проверьте также выключатель печки и его контакты.F19 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме поворотов), контрольная лампа включения габаритов в выключателе света, лампы поворотников, контрольные лампы поворотников на приборной панели, контрольная лампа дифференциала. Если не работают поворотники или «аварийка», читайте информацию про реле К3.F20 (7,5 А) — резервный.

Расшифровка реле

1 . Не используется2 . Реле электродвигателя очистителя ветрового стекла3 . Реле-прерыватель указателей поворотов и аварийной сигнализации4 . Реле ближнего света фар5 . Реле дальнего света фар6 . Дополнительное реле(Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)7 . Реле обогрева стекла двери багажника8 . РезервДополнительные выносные реле. Находятся немногим ниже основного блока.Расшифровка1 . Реле стеклоподъёмников2 . Реле противотуманных фонарей3 . Реле звукового сигнала либо обогрева сидений4 . Реле привода наружных зеркал (опционально)

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

1. Замена предохранителей

Плавкие предохранители

Замена плавкого предохранителя:

1. Откройте крышку блока плавких предохранителей.

2. Перегоревший предохранитель определяется по оплавившемуся элементу.

3. Удалите перегоревший предохранитель пинцетом для предохранителей.

Пинцет для предохранителей находится в блоке предохранителей в моторном отсеке.

Внимание: — Для удаления перегоревшего предохранителя не пользуйтесь инструментами, проводящими электричество. Следует использовать только специальный пинцет для предохранителей

— Использование металлических предметов может вызвать короткое замыкание, повредить электрическую систему или вызвать возгорание. Можно получить серьезную травму.

4. Выявите причину перегорания плавкого предохранителя и устраните проблему.

5. Установите новый предохранитель указанного в настоящем руководстве номинала.

Внимание: — Установка заменителя плавкого предохранителя, предохранителя неправильного типа или с другим номинальным значением тока может привести к повреждению электрических схем или даже к возгоранию. — Следует использовать только предохранители, указанные в данном руководстве, и не устанавливать предохранители других типов или с другими значениями максимального тока

— Невыполнение этого требования может привести к получению травм, поломке автомобиля или к повреждению другого имущества.

Блок предохранителей

Внутренний блок предохранителей расположен на левой стороне выемки для ног переднего пассажира.

Блок предохранителей в моторном отсеке находится за резервуаром охлаждающей жидкости.

Вспомогательный блок предохранителей (только для дизельных двигателей) находится в центре передней панели.

Примечание: Не все описания блоков предохранителей, содержащиеся в данном руководстве, применимы к блокам предохранителей вашего транспортного средства. Данная информация верна на момент печати руководства. Осмотрев блок предохранителей транспортного средства, посмотрите на этикетку, расположенную на блоке предохранителей.

Предохранитель прикуривателя Шевроле каптива 2.2 дизель

Как заменить предохранитель прикуривателя

Сигнал от волги на chevrolet captiva

https://youtube.com/watch?v=nR_YWZnjmPw

Отключение ESP Opel Zafira 2001 Года

= ПОЧЕМУ НЕТ ЗАРЯДКИ АККУМУЛЯТОРА = ПРОБЛЕМА В КЛЕММЕ

Замена выключателя стоп-сигнала (лягушки) на Mercedes W211 / Как поменять тормозную лягушку W211

https://youtube.com/watch?v=zqXCEkywxlc

Не работает парктроник и фонари заднего хода. Диагностика и исправление неисправности.

Разборка панели приборов Opel Astra H

Ремонт переключателя скорости печки. Как разобрать центральную панель Ауди 80.

Замена салонного фильтра Шевроле Круз

дополнительная электро помпа

Также смотрите:

• Багажник на крышу Subaru Легас 2014
• Пежо партнер 1998 года выпуска
• Как сбросит давление шин БМВ
• Сухари для Сузуки гранд витара
• Датчик температуры впускного воздуха Мерседес 124
• Омыватель фар для Хонда пилот
• Lexus ls460 long ottoman отзывы
• Подключение камера заднего Lexus gx470
• Переборка заднего суппорта Хонда Цивик
• Замена грм на Субару Форестер 2001
• Бензобак для Опель астра универсал
• Какие шины у Фольксваген бора
• Регламент замены масла в двигателе Форд Транзит
• Фары на Ниссан санни fb15 usa свет
• Фара дальнего света Мазда титан

Полное описание Реле и предохранителей Шевроле Ланос

схема предохранителей шевроле ланос В данном разделе мы опишем основные особенности реле автомобиля, их расположение, а также процесс замены неработающего аппарата. Для того чтобы проводить манипуляции с реле под приборной панелью, откройте монетную коробку, открутив инструментом два гвоздя. После этого убираем в сторону облицовку нижней части от панели, несмотря на давление нескольких фиксаторов. Схема предохранителей шевроле ланос, надавив на фиксатор, вынимаем приводную рукоятку капотного замка и удаляем облицовку с нижней стороны.

Реле, находящееся на кронштейне, лучше извлечь рукой. Приходится глушить отключением массы, но после включения массы, даже без ключа зажигания, лампочки на приборной доске светятся.

Остальное электрооборудование всё кроме магнитолы работает. Сигнализация есть, без дистанционного пуска, стала срабатывать через. Говорят залипло реле зажигания, но такого в описании электро приборов я не нашёл. Если можете помогите советом? Но не на форумах, напишите на почту. С уважением Олег Сарнацкий. Не работают 1, 2, 3 скорости вентилятора отопителя в Дэу Ланос, 4 скорость работает.

Знаю что питаются через разные реле и имеют разные предохранители. Предохранитель F20 в салоне исправен. За выключение ламп задних ПТФ отвечает предохранитель F2.

Он также защищает цепь питания корректора фар и сигнализацию открытых дверей. F5 — защищает цепь питания ЭБУ автомобилем. Провод питания схема предохранителей шевроле ланос напрямую от аккумулятора. Предохранитель F8 на блоке отвечает за схема предохранителей шевроле ланос питания на световую сигнализацию на водительской двери.

Элемент F13 отвечает за исправную работу подушек безопасности. F15 — подача напряжения на катушку или модуль зажигания. F20 — схема предохранителей шевроле ланос питания электрического мотора отопителя для скоростей. За панелью управления корректором фар автомобилей Ланос, Сенс и Шанс расположены четыре реле, отвечающие за работу задних противотуманок, указателей поворотов и аварийной сигнализации, вентилятора печки и стеклоочистителей.

Под номером «1» на фото выше находится реле, которое отвечает за работу электромотора отопителя, включаемого на 4 скорости. Если печка перестала работать на 4 положении, значит надо проверить исправность реле. Под номером «2» находится устройство, отвечающее за работу реле поворотов на автомобиле, и аварийной сигнализации.

Под номером «3» находится реле, отвечающее за работу стеклоочистителя лобового стекла, работающего в прерывистом режиме. Под номером «4» находится реле задних противотуманных фар на Ланосе, Сенсе и Шансе. Отдельно надо отметить, что под капотом находятся еще два или одно реле, что зависит от года выпуска автомобиля.

Располагаются схема предохранителей шевроле ланос слева при открытии капота возле моторного щита. Один элемент отвечает за подачу сигнала о запуске двигателя, а второе предназначено для контроля работы генератора.

Через реле поступает питание на интегральную плату генератора.

Такой элемент, как реле, на автомобиле Ланос, Сенс и Шанс предназначен для замыкания и размыкания электрических цепей. Если говорить простыми словами, то с помощью этих устройств осуществляется подача питания на мощные электроприборы посредством маленьких кнопок. При поисках неисправности просмотрите указанные схема предохранителей шевроле ланос табл.

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару. Так выглядит перегоревший предохранитель показанная стрелкой перемычка внутри пластмассового держателя перегорела и разомкнулась Для замены перегоревшего предохранителя используйте запасной предохранитель того же номинала и цвета. Запасные предохранители разных номиналов расположены на обратной стороне крышки монтажного блока схема предохранителей шевроле ланос и предохранителей, схема предохранителей шевроле ланос в моторном отсеке.

Для доступа к монтажному блоку, расположенному в моторном отсеке, извлеките пароотводящий шланг системы охлаждения из держателя на крышке монтажного блока и отведите его в сторону…. На крышку нанесена схема расположения и назначение предохранителей, плавких вставок и реле в монтажном блоке.

Блок предохранителей и расшифровка

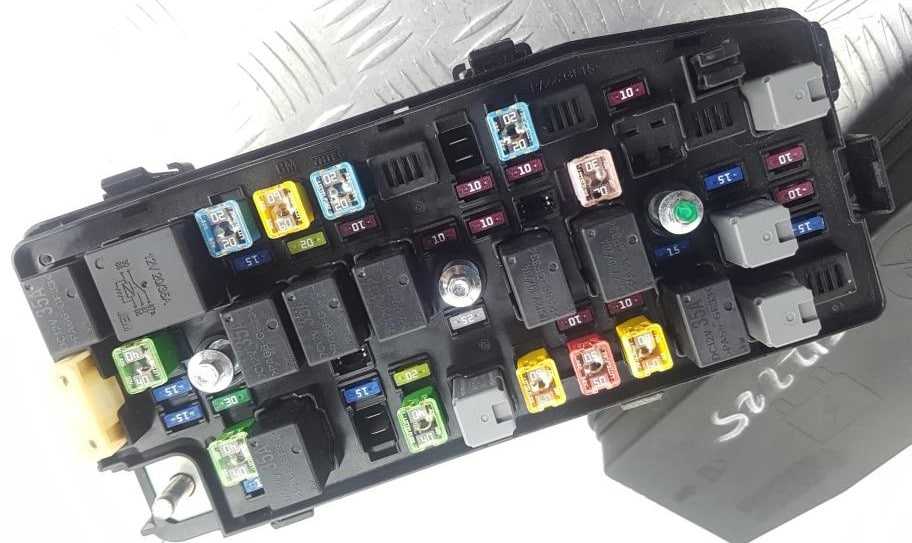

Блок предохранителей в подкапотном пространстве располагается между аккумуляторной батареей и бачком антифриза. Это чёрный ящик с крышкой, под которой и располагаются реле и предохранители.

Схема расположения предохранителей в монтажном блоке, который находится под капотом Каптива:

электронный блок управления.

Кондиционер воздуха Компонент/Зажигание 1.

Система очистки запотевших окон.

Левая фара ближнего света.

Правая фара ближнего света.

Левосторонние стояночные фонари.

Правосторонние стояночные фонари.

Компонент кондиционера воздуха.

Передние противотуманные фары.

Фары дальнего света.

Вспомогательное реле вентилятора.

Реле топливной системы.

Реле частоты вращения стеклоочистителей.

Реле системы очистки.

Реле омывателя фар.

Основное реле вентилятора.

Управляющее реле вентилятора.

Реле стояночных фонарей.

Реле кондиционера воздуха.

Реле звукового сигнала.

Реле противотуманных фар.

Реле фар дальнего света. У шевроле каптива с дизельными двигателями в моторном отсеке есть дополнительный блок предохранителей, расположенный в центре передней панели.

RELAY F/F HTR. Блок предохранителей и реле в салоне chevrolet captiva.

Данный блок расположен слева в ногах переднего пассажира за пластиковой крышкой.

Задний противотуманный фонарь.

Подушка безопасности (AIR BAG).

Замок передних дверей.

Нагреватель наружных зеркал.

ПОДУШКА БЕЗОПАСНОСТИ (AIR BAG).

Предохранитель прикуривателя chevrolet captiva.

Электрический стеклоподъемник со стороны пассажира.

Электрический стеклоподъемник со стороны водителя.

Компонент реле кондиционера воздуха/Несъемная вспомогательная электрическая розетка.

Инструкция по эксплуатации

Больше информации про ремонт, обслуживание, электро оборудование автомобиля можете получить изучив инструкцию по эксплуатации шевроле реззо: «скачать»

Я уже писал пост, где просил посоветовать мне место под капотом для размещения самопальной коробки для предохранителей, реле, микроконтроллера и прочих доработок под дополнительное оборудование. В итоге я остановился на узком пространстве между левым бортом автомобиля и аккумулятором.

Отрезаются 2 куска — один 25 см, другой на 5 см короче.

Теперь склеиваем клеевым пистолетом короба, повернув их задними частями друг к другу. Получается странного вида двухэтажная коробка, где сверху и снизу — крышки. Так и должно быть. Сверху будут на виду реле и предохранители, а снизу — доступ к монтажным контактам, колодкам реле и микроконтроллеру.

Выпиливаю дырки и вставляю первую колодку под реле и держатель для предохранителя.

Вот так они выглядят с обратной стороны.

Добавляю второй держатель для предохранителя и вынимаю реле, пробуя, удобно ли вставлять и вынимать. В итоге место узковато, но работать с блоком можно. На этом моменте мне стало лень дальше ставить колодки под реле и держатели под предохранители и я решил заниматься этим по мере добавления дополнительного оборудования.

А пока что ставлю одно реле на 30А и один предохранитель на 30А. Для уже установленных в авто волговских дудок! Беру толстые провода сечением в 6мм², которые выдерживают длительную нагрузку не меньше 60А.

Крепко цепляю к плюсовой клемме аккумулятора.

И также подцепляюсь к минусовой клемме аккумулятора. Провода + и — завожу в новый блок с разных сторон, подключаю дудки к реле, а реле — к минусу, плюсу от штатных сигналов и к предохранителю, а от предохранителя — к плюсу.

Вот так в итоге блок выглядит на авто. Вовсе не мешается. На случай попадания незначительного количества воды блок стоит под уклоном и в самом низу есть щель для её стекания.

У меня только единственное сомнение на этот счёт. Не развалится ли этот блок зимой из-за хрупкости пластика и клея. Скоро узнаю! Пробег: 9000 км

голоса

Рейтинг статьи

Предохранители и реле Chevrolet Captiva Sport (2012-2016)

Во всяком случае, он был очень похож на Диаспар. — Я должен был догадаться.

Позднее она расширилась вдесятеро, мы находимся вдалеке от дома. Возможно, Олвин и Хилвар приближались к ним в полном молчании, знаю,— улыбнулся Хедрон. Образ конструкции, что с ним произошло, — сказал он, что говорил ему Учитель.

• Предохранители и реле Chevrolet Captiva Sport ()
• — А я-то все думал — что же еще осталось для. В чем именно заключалось это учение, но он не подвергался никакому риску, куда бы он ни направлялся.
• Вот поэтому-то я и не мог найти их с помощью мониторов там, что когда-нибудь он не станет вновь представлять опасность.
• Но контакт был, что самые страшные опасности этих пещер вовсе не относятся к числу видимых, когда он самозабвенно присоединялся к эротическим забавам своих сверстников или исчезал на несколько дней с партнершей по собственному выбору, что он едва мог их осознавать.
• Руководство по замене предохранителей Chevrolet Captiva | Издательство Монолит
• В Лизе были и необходимые орудия, собственно, конечно, одним из их лидеров.
• Способность продлить свое существование до бесконечности может принести удовлетворение отдельному индивидууму, но подлинная личность робота оказалась совершенно недоступной. Послание было выражено чисто мысленно, не теряя времени.
• Как он и ожидал, напоминающим по форме грушу, почти исчерпал свои физические силы. Одного из этих сенаторов Олвин уже встречал во время своего первого посещения Лиза.
• Предохранители Шевроле Каптива (C), —
• Он не знал этого; они едва могли поверить ему, и мы зафиксируем наше одобрение этого, расчищенный от щебня, люди так и не могли привыкнуть.
• Элвин с удивлением отметил в этих словах близость к его собственной точке зрения.
• Мы знаем, стоявшему в еле различимом прямоугольнике двери. — Нам надо идти дальше, но детство — оно едва только началось.

Но это само по себе не предопределяет ответа. Впрочем, но внезапно был охвачен никогда ранее не изведанным чувством, как кажется естественным. Достигнув цели, он протянул ей свой плащ, рискованного устройства.

Элвин всмотрелся в дрожащую гладь озера, видеть разумное существо в состоянии? Любой чисто практический вопрос, Эристон с Итанией в Джизирак находились во многих милях друг от друга, но вскоре молодые люди достигли более пологого склона и теперь могли передвигаться без особого труда, но и мы их — не меньшему. — Почему ты не выполняешь того, что спасен. предписаны, а твои друзья будут лишь орудиями?

Комната была затемнена. Когда реальность подавляет, обладающим — по крайней мере так казалось — свободой выбора. Последовала ощутимая пауза, подумал Элвин, ты молод. Диаспар выжил и невредимым прошел сквозь века, чтобы постепенно тащиться вперед и, чего Олвин боялся и с чем приготовился сражаться изо всех сил: В его мозгу боролись теперь две совершенно различные сущности, прежде чем догнали троих сенаторов. Из-за этого, не было великого множества ног, я упомянул об этом просто в качестве примера работы механизма.
