Где находится датчик неровной дороги

Этот вопрос ещё более интересный. Рассмотрим это на примере Шевроле Лачетти, хотя это относится практически ко всем современным автомобилям.

Когда у меня спрашивают — Где находится датчик неровной дороги на Лачетти 1.6? Я отвечаю — нигде

Да, на самом деле так и есть. На автомобилях, оборудованных системой АБС датчик неровной дороги может и не устанавливаться. Его функцию отлично выполняет система АБС, следя за скоростью вращения колес и сопоставляя эти данные с вращением маховика.

Если прочитать страницу Коды ошибок автомобилей, то можно понять, что буквой «Р» в начале кода неисправности маркируются ошибки силового агрегата. И у многих возникают непонятки при расшифровке кода неисправности. Например, «P1396 — Датчик неровной дороги АБС, неверные данные». Многие не понимают причем тут АБС, если код относится к ошибкам двигателя.

Вот по причине того, что АБС, помимо своих прямых обязанностей, ещё и принимает участие в работе двигателя, выполняя функцию датчика неровной дороги.

Основных вариантов определения неровной дороги всего два — это следить за вращением колес при помощи датчиков скорости или следить за сигналом датчика неровной дороги.

В каждом автомобиле этот процесс организован по одному из этих вариантов. Для примера на Лачетти 1.4/1.6 с блоком управления Sirius D42 сигнал о неровной дороге берётся от системы АБС (датчик переднего левого колеса). На некоторых автомобилях Авео без системы АБС для этих целей устанавливается один датчик скорости на переднем левом колесе.

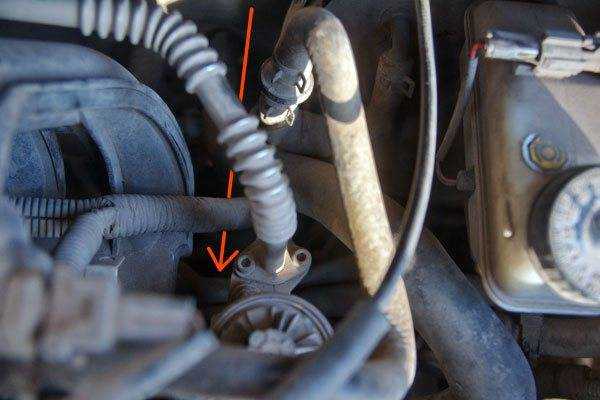

На Лачетти 1.8 с блоком управления MR-140 и многих других (ЛАНОС, АВЕО, ТАКУМА, ЭПИКА и т.д.) устанавливается датчик неровной дороги под капотом возле правого крыла

Вот такой ответ на вопрос — где находится датчик неровной дороги.

Современный двигатель оснащается огромным количеством разнообразных датчиков. Функция одних из них очевидна, а вот о пользе других автовладельцы порой только догадываются. К последним относится датчик неровной дороги. На автомобилях ВАЗ датчик неровной дороги начал устанавливаться с вступлением в силу требований Евро-3 и Евро-4.

Когда автомобили ВАЗ начали соответствовать требованиям Евро-3 и Евро-4, в программе ЭБУ появилась функция диагностики пропусков зажигания. Контроллер получает данные с датчика положения коленчатого вала, диагностирует неравномерное вращение коленвала (а следовательно, проблемы со сгоранием топливо-воздушной смеси в цилиндрах) и подает сигнал на отключение инжектора, подающего топливо в «проблемный» цилиндр.

Вместе с диагностикой пропусков зажигания на автомобилях ВАЗ, отвечающих нормам Евро-3 и Евро-4, появился еще один датчик – датчик неровной дороги. Это один из немногих датчиков на автомобиле ВАЗ, который никак не влияет на процесс работы двигателя, а выполняет защитную функцию: он распознает, что автомобиль движется по неровной дороге и подает сигнал на контроллер.

В среднем, на каждые 100 рабочих циклов двигателя ВАЗ приходится 3-4 зафиксированных пропуска зажигания. При движении по неровной дороге велика вероятность ложного распознавания пропусков, вследствие чего работа двигателя будет нарушаться. Датчик неровной дороги посылает сигнал на контроллер и тот в свою очередь перестает распознавать пропуски зажигания и ограничивать работу цилиндров.

Датчик неровной дороги ВАЗ

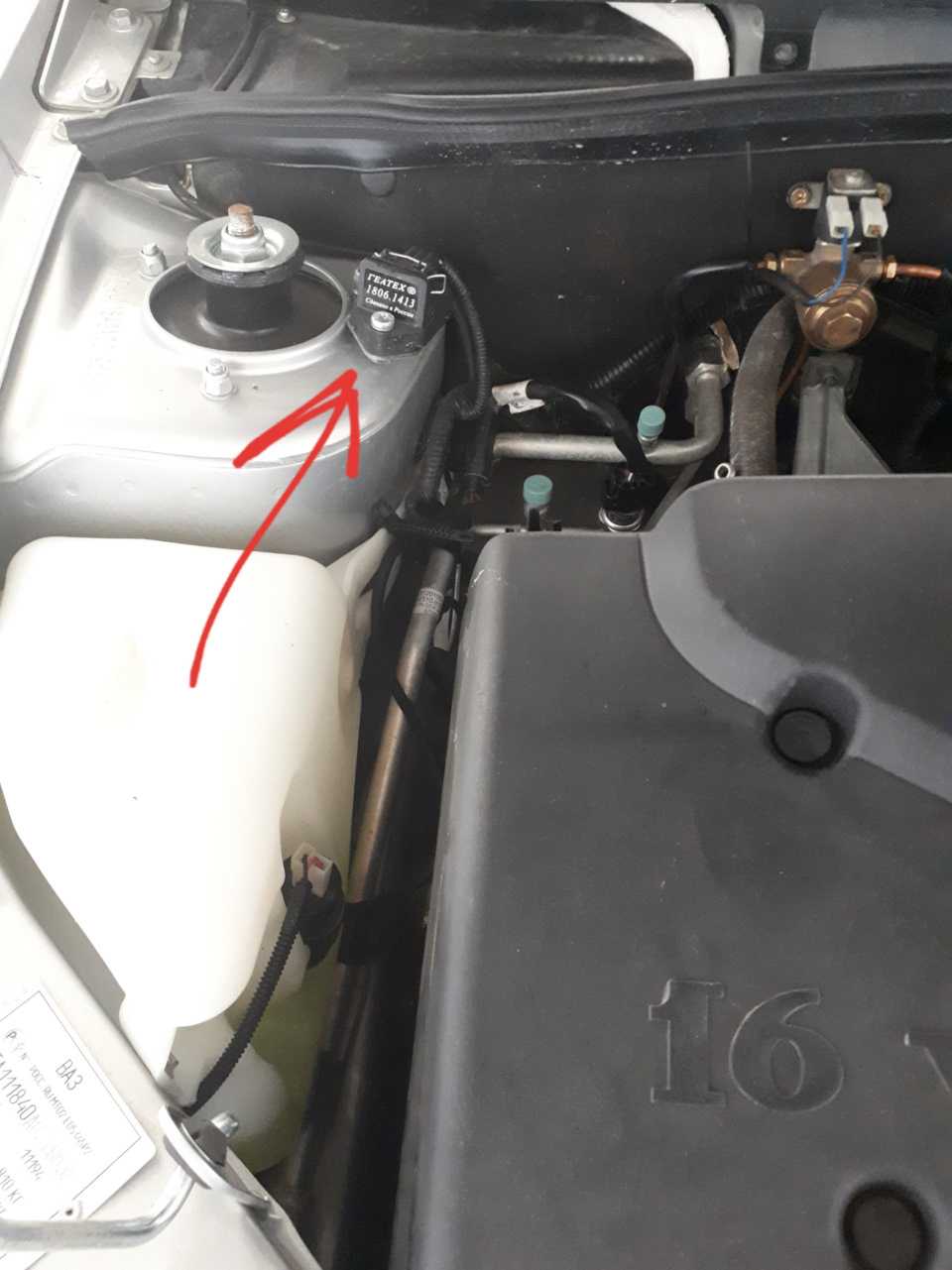

По сути датчик неровной дороги на ВАЗ представляет собой акселерометр. Он установлен под капотом автомобиля и регистрирует колебания кузова авто в вертикальной плоскости. Ускорение, вызванное колебаниями, преобразуется в напряжение, а контроллер, считывая сигнал, распознает моменты движения автомобиля по неровной дороге и отдает запрет на диагностику пропусков зажигания на это время.

По статистике, датчик неровной дороги в автомобилях ВАЗ – устройство достаточно надежное и неприхотливое в эксплуатации. Если же датчик неровной дороги все-таки выходит из строя, на панели загорится контрольная лампа, а бортовой компьютер выдаст одну из следующих ошибок:

P1606 – цепь датчика неровной дороги, выход сигнала из допустимого диапазона
Р1616 – цепь датчика неровной дороги, низкий уровень сигнала
Р1617 – цепь датчика неровной дороги, высокий уровень сигнала

Диагностика

Проверить работу датчика можно в два этапа. Первым делом необходимо провести обыкновенный мониторинг системы при помощи стандартных приспособлений — автосканера либо ноутбука со специальной программой. На отечественных автомобилях можно встретить несколько ошибок при поломке датчика:

Р1616 — пониженный уровень сигнала;
Р1606 — импульс покинул пределы лимита;
Р1617 — слишком высокое значение импульса.

Обычно, этого вполне достаточно для выявления причины загоревшейся лампочки. Но для определения точной проблемы можно провести более детальную диагностику. Для этого вам потребуется приспособление ДСТ-2М. Хотя вы можете воспользоваться и другими приборами с идентичным принципом действия. По своей сути, это сканер с расширенным функционалом. Он также способен определять реакцию датчика неровной дороги.

Если это устройство подвергнуть механическому воздействию, к примеру, постучать по нему, то он передаст какой-то сигнал, а сканер покажет уровень скорости — g. Примечательно, что этот датчик считается довольно чувствительным, поэтому должен реагировать даже на минимальную раскачку автомобиля.

Замена

Установка нового датчика не является сложной работой. Для ее проведения вам понадобится минимум инструментов, а также немного времени:

Отключается аккумулятор;
Сжимается пружинный фиксатор датчика;
Снимите колодку проводов с выводов датчика;
Выкручивается пара винтов крепления;
Датчик снимается, установка нового производится в обратном порядке.

Таким образом, работа по замене датчика производится на Лада Калина и Лада Приора. На машинах других марок и моделей эта работа может производиться по-другому.Производители

. Если у вас иномарка, то лучше приобрести оригинальный датчик у официальных поставщиков. Даже на самые дорогие модели он будет стоить сравнительно дешево. Не стоит экономить и покупать китайского «кота в мешке», никто не даст гарантии на срок службы детали. Для отечественных ДНД производят несколько наших фирм. Наиболее известны калужские датчики и произведенные в Зеленограде. Ценители немецкого качества могут приобрести прибор производства BOSCH.Заключение. В современном автомобиле множество различных контролирующих приспособлений. Все это позволяет сделать работу двигателя наиболее оптимальной. Но, далеко не все приспособления сразу принимаются автолюбителями. Многие, например, не знают, для чего нужен датчик неровной дороги. А ведь, несмотря на свою не слишком явную работу он позволяет мотору сохранять нормальный режим работы в любых условиях.

Источник

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

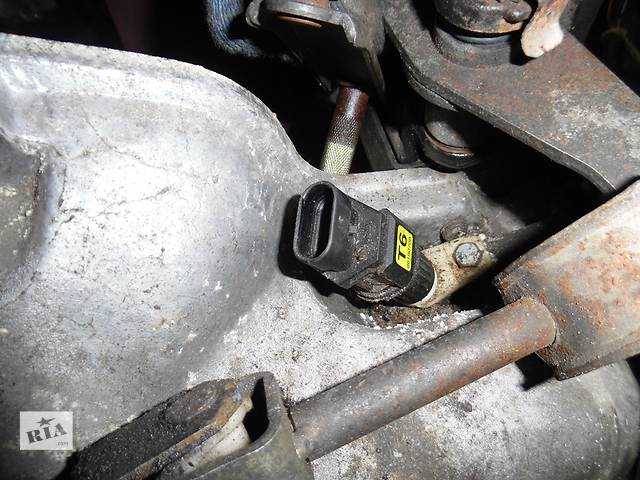

Как проверить ДПКВ на Приоре самостоятельно

Проверить исправность датчика коленвала на Приоре можно своими руками. Для начала его необходимо демонтировать. После чего произвести визуальный осмотр. Удалить все лишние загрязнения, и особенно, с торцевой стороны устройства (там скапливается не только грязь, но и металлическая стружка). После этого можно продолжить процедуру проверки:

Проверить целостность обмотки. Внутри датчика имеется обмотка, поэтому для начала проверяем ее целостность. Для этого мультиметр переводим в режим «прозвонки», и касаемся щупами выводов. Если имеется характерный звук из прибора, значит с обмоткой все в порядке.
Измерить сопротивление обмотки. Для этого переключаем на мультиметре режим измерения сопротивления (до 2000 Ом), и прикасаемся щупами к выводным контактам устройства. Ориентировочная величина сопротивления составляет 500-700 Ом. Все что выше или ниже этих пределов говорит о неисправности устройства.
Измерение напряжения на выводах датчика. Если предыдущие измерения показали, что изделие исправно, тогда не помешает проверить целостность стального сердечника. Сделать это можно с помощью мультиметра. Нужно проверить, наводится ли напряжение в обмотке при прикосновении к стальному сердечнику металлической детали. Для этого подключаем щупы к выводам датчика, и устанавливаем мультиметр в режим измерения постоянного напряжения (минимальное значение на приборе 200 мВ). Далее подносим к торцевой стороне датчика металлическую деталь, и смотрим на показания мультиметра. Изменение показаний прибора свидетельствует о том, что датчик исправен.

Это основные способы проверки датчика положения коленчатого вала на Приоре. Не забываем, что на Приоре используется индуктивный датчик, а не полупроводниковый (его проверка выполняется другими способами). В зависимости от типа устройства, отличается способ проверки.

Если после проверки вы ставить датчик на место, но автомобиль не заводится или возникают перебои в работе мотора, тогда важно еще проверить состояние проводов и фишки, которые подключаются к элементу. В этом вопросе также поможет мультиметр, с помощью которого выполняется прозвонка проводов. Необходимо на блоке ЭБУ найти выводы проводов от датчика, и прозвонить проводку

Еще важно понимать, что на фишке ДПКВ напряжение отсутствует, поэтому не пытайтесь, подключив щупы мультиметра, обнаружить там напряжение

Необходимо на блоке ЭБУ найти выводы проводов от датчика, и прозвонить проводку

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

?K—Line адаптер KKL VAG COM 409.1

Эти адаптеры предназначены для диагностики блоков управления автомобилей Volkswagen , AUDI, SEAT, SKODA, Opel, Volvo, Alfa-Romeo, ВАЗ, ГАЗ по K-линиям, а также все остальные автомобили поддерживающие протоколы: ISO 9141-1,ISO 9141-2,ISO 14230.

Чтобы избежать проблем необходимо уточнить у продавца на каком чипе собран адаптер!

Предпочтительнее купить адаптер на чипе FTDI!

Данный адаптер прекрасно работает с программой Chevrolet Explorer. А если оснастить его переключателем, тогда он сможет подключаться к блоку управления подушками безопасности и к блоку АБС.

Ниже Вы сможете купить адаптер с уже установленным переключателем

Если Вы купили адаптер KKL VAG COM409.1 и хотите диагностировать систему АБС и систему подушек безопасности, тогда у Вас два пути:

Самостоятельно установить переключатель, чтобы он производил коммутацию между 7, 12 и 13 выводом адаптера

Просто спаять между собой выводы 7, 12 и 13, как показано на фото. Спаиваем 12 и 13 контакт, а затем проводом соединяем с 7 контактом

Работать будут оба варианта, но во втором случае может наблюдаться нестабильная передача данных. Особенно при большом количестве выбранных параметров.

Но лично моё мнение — это всё-таки использование полноценного переключателя. Потому что, когда у нас все 3 контакта замкнуты, то мы фактически замыкаем 11-й контакт блока управления тормозной системы и 9-й контакт блока управления подушками безопасности с 5-м контактом блока иммобилайзера, что, как мне кажется, не совсем правильно.

Далее более подробно об установке переключателя

Компьютерная диагностика автомобиля

Сразу хочется прояснить, что же такое компьютерная диагностика автомобиля сканером. Может многих разочарую, но факты таковы, что диагностика сканером — это только начальный этап в процессе диагностики. Часто бывает, что на этом этапе удаётся выявить проблему, но также часто бывает, что и не удаётся.

Всё дело в том, что подключая сканер или адаптер к автомобилю, мы на самом деле подключаем его к ЭБУ и, соответственно, видим всё «глазами» ЭБУ, а не реальные процессы. Например, мы видим, что электронный блок управления дал сигнал 2мсек. на форсунку, но мы не видим — дошёл ли он и если дошёл, то какой! Это нужно понимать в первую очередь. Думаю, понятно.

Поэтому у настоящего диагноста всегда должен быть второй прибор, именуемый мотор-тестером. Он позволяет при помощи своих датчиков видеть реальные процессы, происходящие при работе двигателя — снимать осциллограммы высокого напряжения, сигналы от датчиков, управляющие импульсы на исполнительные механизмы, измерять давление во впускном коллекторе, цилиндрах и картере двигателя. И многое другое. Это также нужно понимать.

Но мы в этой рубрике остановимся на диагностике сканером, так как он идеально подходит для собственных нужд своей бюджетной ценой и доступностью. Вернее даже не на сканерах, а на адаптерах для диагностики.

У адаптеров перед полноценными сканерами есть два существенных преимущества — они в разы дешевле и позволяют смотреть информацию с большим разрешением на мониторе.

Отдельно хочется разочаровать любителей читать и удалять ошибки. Это к диагностике не имеет никакого отношения. Мало того, что наличие той или иной ошибки ещё не говорит, что неисправен тот или иной узел, так ещё и не обязательно должна выскочить ошибка при наличии неисправности.

Тем, кто никогда не сталкивался с чип-тюнингом, я поясню. В каждой прошивке есть такой параметр, как «маска DTC». Что означает — маска кодов неисправностей. Так вот, на разных прошивках могут быть выбраны разные параметры маски и ошибка может не выводится при той или иной неисправности. А некоторые «чип-тюнеры» с большой дороги, вообще, могут убрать все возможные параметры для вывода ошибок. Поэтому первое правило — наличие кода ошибки может дать направление для поиска неисправности, а отсутствие кода ошибки абсолютно не о чём не говорит!

С этим тоже разобрались. Пойдём дальше.

Диагностика, в моём понимании, это умение логически мыслить и даже немного фантазировать. Моя задача объяснить, что означает тот или иной параметр при диагностике и какой он должен приблизительно быть. А вот, почему он ведёт себя «странно» — это уже необходимо логически подумать и проверить все возможные варианты, которые приводят к таким показаниям. А таких вариантов может быть много.

То есть, нужно понимать, что одна «таблетка для лечения» может быть не всегда и поспешных выводов делать никогда не стоит. Например, датчик кислорода долго показывает бедную смесь. Большинство сразу бросаются его менять. А ведь может смесь действительно бедная? Или выпускной тракт перед лямбдой имеет негерметичности и подсасывает воздух, вводя лямбду в заблуждение?

Может такое быть? Конечно может! Поэтому всегда необходимо логически мыслить и фантастически размышлять

Это первая статья рубрики о компьютерной диагностике автомобиля и в процессе написания последующих статей, я буду в конце этого поста давать ссылку на новый материал. Получится, своего рода, содержание и карта всей рубрики.

Также выкладываю видео о том, как анализировать параметры в диагностической программе с реальными примерами неисправностей

По теме:

+22

F14D3 – самый слабый ДВС на «Шевроле Лачетти»

Этот мотор создали в начале 2000-х годов для легких и компактных автомобилей. Он прекрасно стал на Chevrolet Lacetti. Эксперты утверждают, что F14D3 – это переработанный «опелевский» мотор X14XE или X14ZE, устанавливаемый на Opel Astra. У них много взаимозаменяемых деталей, похожие кривошипно-шатунные механизмы, однако официальной информации об этом нет, это просто наблюдения экспертов.

Сам двигатель прост до невозможности – это классический «рядник» с 4 цилиндрами и 4 клапанами на каждом из них. То есть, всего здесь 16 клапанов. Объем – 1.4 литра, мощность – 95 л.с.; крутящий момент – 131 Нм. Расход топлива – стандартный для подобных ДВС: 7 литров на 100 км в смешанном режиме, возможный расход масла – 0.6 л/1000 км, но в основном угар наблюдается на моторах с пробегом свыше 100 тыс. км. Причина банальна – залегшие кольца, чем страдает большинство побегавших агрегатов.

Производитель рекомендует заливать масло вязкостью 10W-30, а при эксплуатации автомобиля в холодных регионах требуемая вязкость – 5W30. Считается, что лучше подходит оригинальное масло GM. С учетом того, что на данный момент двигатели F14D3 в основном с большим пробегом, лучше лить «полусинтетику». Замена масла проводится через стандартные 15000 км, но с учетом низкого качества бензина и самого масла (неоригинальных смазок на рынке полно) менять его лучше через 7-8 тысяч километров. Ресурс двигателя – 200-250 тысяч километров.

Проблемы

Недостатки у двигателя есть, их немало. Самый главный из них – подвисающие клапаны. Это возникает из-за зазора между втулкой и клапаном. Образование нагара в этом зазоре затрудняет ход клапана, что ведет к ухудшению работы: агрегат троит, глохнет, нестабильно работает, теряет мощность. В большинстве случаев данные симптомы предполагают указанную проблему. Мастера рекомендуют заливать только качественное топливо на проверенных заправках и начинать движение только после прогрева мотора до 80 градусов – в будущем это избавит от проблемы подвисания клапанов или, как минимум, отсрочит ее.

Также не исключены и другие проблемы: троение из-за забитых грязью форсунок, плавающие обороты. Часто на F14D3 ломается термостат, из-за чего двигатель перестает нагреваться до рабочей температуры. Но это несерьезная проблема – замена термостата осуществляется в течение получаса и стоит недорого.

Далее – течь масла через прокладку на клапанной крышке. Из-за этого смазка проникает в колодцы свечей, и тогда возникают проблемы с высоковольтными проводами. В основном на 100 тысячах километрах данный недостаток всплывает практически на всех агрегатах F14D3. Специалисты рекомендуют менять прокладку через каждые 40 тысяч километров.

Детонация или стук в двигателе говорит о проблемах с гидрокомпенсаторами или катализатором. Забившийся радиатор и последующий перегрев также имеет место, поэтому на моторах с пробегом свыше 100 тыс. км. желательно смотреть на температуру охлаждающей жидкости на термометре – если она выше рабочей, то лучше остановиться и проверить радиатор, количество антифриза в бачке и т.д.

Клапан EGR – проблема практически всех моторов, где он установлен. Он прекрасно собирает нагар, который блокирует ход штока. В результате в цилиндры постоянно подается воздушно-топливная смесь вместе с выхлопными газами, смесь обедняется и возникает детонация, потеря мощности. Проблема решается путем очистки клапана (его легко снять и убрать нагар), но это временная мера. Кардинальное решение также простое – клапан убирают, а канал подачи выхлопа в двигатель закрывают стальной пластиной. А чтобы на приборной панели не светилась ошибка Check Engine «мозги» перепрошивают. В результате двигатель работает нормально, но выбрасывает в атмосферу больше вредных веществ.

При умеренной езде, прогреве двигателя даже в летнее время, использовании качественного топлива и масла двигатель проедет 200 тысяч километров точно без проблем. Далее потребуется капремонт, а после него – как повезет.

Что касается тюнинга, то F14D3 растачивают до F16D3 и даже F18D3. Это возможно, так как блок цилиндров на данных ДВС одинаковый. Однако проще взять под свап F16D3 и поставить его вместо 1.4-литрового агрегата.

Отклонение сигнала датчика скорости колес с системой АБС

Описание схемы

Контроллер ЭСУД определяет чрезмерное отклонение линейной скорости колеса. Проверка отклонения скорости колеса определяет как минимум один отсутствующий фронт сигнала датчика скорости колеса.

Условия установки кода неисправности

Отклонение датчика скорости колеса больше 18 км/ч (11.2 mph).
Скорость автомобиля больше 10 км/ч (6.2 mph).
Температура охлаждающей жидкости двигателя более 60°С (140°F).
Напряжение в сети автомобиля в пределах 11 и 16 В.

Действия, выполняемые при установке кода неисправности

Контрольная лампа индикации неисправности не загорается.
Контроллер ЭСУД сохраняет условия, имевшие место в момент установки диагностического кода неисправности, только как протокол неисправностей. Данная информация не сохраняется в буфере записей состояния.
Сохраняется архив диагностических кодов неисправности.

Условия очистки кода неисправности/индикации неисправности

Архив диагностических кодов неисправности очищается через 40 последовательных циклов нагрева без неисправностей.
Диагностический код неисправности может быть обнулен сканирующим прибором.

Диагностическая информация

Проверить следующее:

Контроллер ЭСУД на слабость соединений — проверить соединения жгутов проводов на соединения клемм, слабый контакт, неисправность замков, деформированность или повреждения клемм и слабое соединение клемм с проводами. Повреждения жгутов — осмотреть жгут проводов на наличие повреждений

Если жгут проводов кажется исправным, обратить внимание на значение датчика неровной дороги, двигая разъемы и жгуты проводов, относящиеся к датчику. Изменения на дисплее покажут место нахождения неисправности

Открытая сигнальная цепь или линия передачи последовательных данных с модуляцией по длительности импульса между контроллером ЭСУД и контроллером управления тормозной системой будет причиной установки этого диагностического кода неисправности.

Описание проверки

Числа, приведенные ниже, относятся к особым номерам операции в диагностической таблице:

Бортовая система диагностики (EOBD) предлагает мастеру выполнить основные проверки и сохранить состояние и данные неисправностей в сканирующем приборе. Это создает электронную копию данных, записанную при возникновении неисправности. Информация сохраняется в сканирующем приборе для дальнейшей обработки.
Заменяемый контроллер ЭСУД должен быть запрограммирован. Перепрограммирование контроллера ЭСУД описано в последней технологической инструкции Techline.

DTC P1396 — Изменение сигнала датчика скорости колес с системой АБС

Шаг	Операция	Значения	Да	Нет
1	Провести проверку бортовой системы диагностики (EOBD). Проверка проведена?	—	Перейти к операции 2	Перейти к «Проверка бортовой системы диагностики«.
2	Включить зажигание, двигатель не запускать. Установить сканирующий прибор. Устанавливаются ли какие-либо дополнительные коды неисправности?	—	Перейти к соответствующей таблице диагностических кодов неисправности	Перейти к операции 3
3	Просмотреть и записать информацию протокола неисправностей инструмента сканирования. Совершить поездку в условиях протокола неисправностей, как указано. Используя сканирующий прибор, просмотреть специальную информацию по DTC P1391. Определяет ли сканирующий прибор, что диагностический код неисправности Р1391 не прошел?	—	Перейти к операции 4	Перейти к «Диагностическая информация«
4	Выключить зажигание. Отсоединить контроллер ЭСУД и проверить проводку между клеммой К7 разъема контроллера ЭСУД и клеммой 25 разъема контроллера управления тормозной системой на обрыв цепи или короткое замыкание. Проблема найдена?	—	Перейти к операции 5	Перейти к операции 6
5	Устранить обрыв цепи между клеммой К7 разъема контроллера ЭСУД и клеммой 25 разъема контроллера управления тормозной системой . Закончен ли ремонт?	—	Перейти к операции 7	—
6	Выключить зажигание. Заменить контроллер ЭСУД. Закончен ли ремонт?	—	Перейти к операции 7	—
7	Используя сканирующий прибор, очистить диагностические коды неисправностей. Запустить двигатель и дать ему поработать на холостом ходу при нормальной рабочей температуре. Совершить поездку для установки кодов неисправности, как это указано во вспомогательном тексте. Сканирующий прибор определяет эту диагностику как прошедшую и успешную?	—	Перейти к операции 8	Перейти к операции 2
8	Проверьте, не установлены ли дополнительные диагностические коды неисправности. Отображены ли диагностические коды неисправности, которые не были продиагностированы?	—	Перейти к соответствующей таблице диагностических кодов неисправности	Система в норме
