Символы приборки Авео Т300

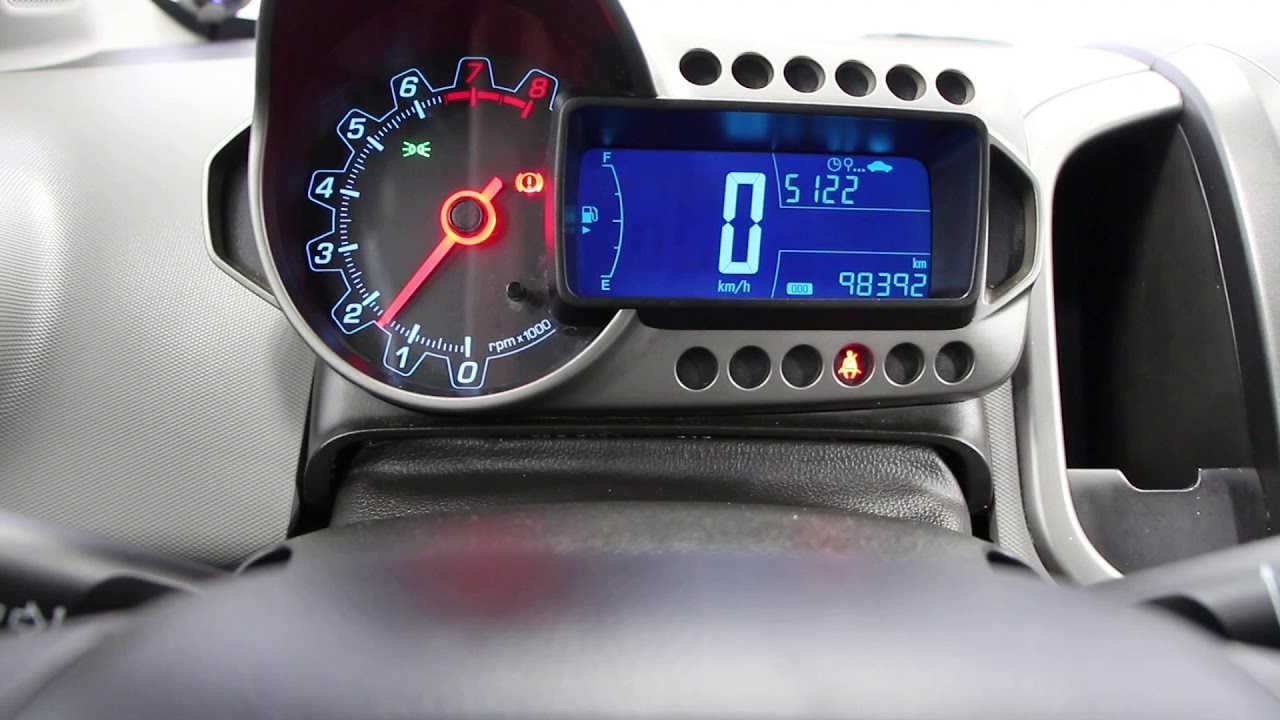

Модификация Т300 выделяется полностью переработанной приборкой. Панель цифровая – присутствует только стрелочная имитация тахометра, выполненная по последнему слову техники. Классические, сменные лампы заменили на впаянные диоды. Благодаря этому, ночью приборка меньше бьет по глазам и легко читается при ярком дневном освещении.
Бортовой спидометр и другие указатели переместились на крупный дисплей, что облегчает считывание информации и позволяет точно определить скорость движения авто.
Лампочки указателей перенесены выше и ниже основного экрана и смонтированы в отдельных гнездах. Немного помпезно, но смотрится такая инициатива отлично.

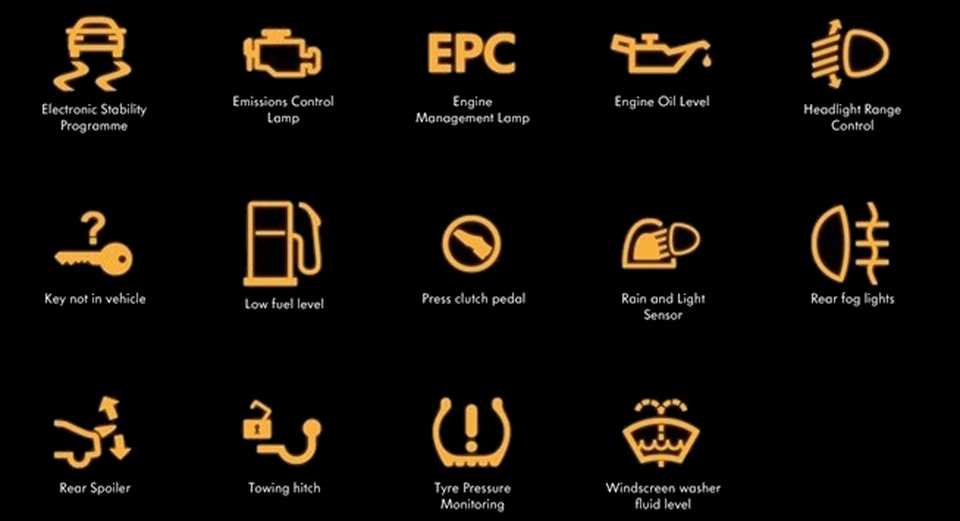

Предупреждающие значки на панели
Значок руль может загораться в двух цветах. Если горит желтый руль, то требуется адаптация, а при появлении красного изображения рулевого колеса с восклицательным знаком, уже стоит обеспокоиться отказом системы ГУР или ЭУР. Когда светится красный руль, то наверняка Ваше рулевое колесо стает очень трудно поворачивать.
Еще про Авео: Глупо конечно, но не могу открыть багажник — Chevrolet Aveo 5-door, 1.6 liter, 2013 year on DRIVE2
Значок иммобилайзера, как правило, моргает, если автомобиль закрыт; в таком случае индикатор красного автомобиля с белым ключом сигнализирует о работе противоугонной системы. Но существует 3 основных причины если лампочка иммо постоянно горит: иммобилайзер не активирован, если не считывается метка с ключа или система противоугона неисправна.
Значок ручника загорается не только в том случае, когда активирован (поднят) рычаг ручного тормоза, но и в тех случаях, когда износились тормозные колодки или нужна доливка/замена тормозной жидкости. На авто с электронным ручником лампочка стояночного тормоза может загораться по причине глюка концевика или датчика.
Значок охлаждающей жидкости имеет несколько вариантов и в зависимости, какой из них горит, соответственно делать выводы о проблеме. Одна красная лампа с изображением шкалы градусника сообщает о повышенной температуре в системе охлаждения двигателя, а вот желтый расширительный бачок с волнами, сигнализирует о низком уровне ОЖ в системе.
Значок омывателя говорит о низком уровне жидкости в расширительном бачке омывателя стекла. Такой индикатор горит не только при реальном понижении уровня, но и если засорился датчик уровня (контакты датчика покрываются налётом из-за некачественной жидкости), давая ложный сигнал. На некоторых автомобилях датчик уровня срабатывает при несоответствии спецификации жидкости в омывателе.
Значок ASR – это индикатор антипробусковочной системы (Anti-Spin Regulation). Электронный блок этой системы работает в паре с датчиками АБС. Когда такая лампочка постоянно горит – значит ASR не работает. На разных авто такой значок может выглядеть по-разному, но зачастую в виде восклицательного знака в треугольнике со стрелочкой вокруг или самой надписи, или же в виде машинки на скользкой дороге.
Значок катализатора загорается зачастую при перегреве каталитического элемента и довольно часто сопровождается резким падением мощности двигателя. Такой перегрев может возникать не только по причине плохой пропускной способности сот, но и если возникли проблемы в системе зажигания. Когда же катализатор выходит из строя, то к горящей лампочке добавится большой расход топлива.
Уровень топлива
На приборной панели авео есть специальный индикатор, который показывает текущий уровень топлива в баке. Этот показатель очень важен для водителя, так как позволяет оценить, сколько осталось запаса топлива и когда следует заправить автомобиль.
Индикатор уровня топлива обычно представлен в виде шкалы с различными отметками. Наиболее распространенные значения на шкале указывают на «пустой», «резерв», «полный» и промежуточные значения между ними.
Важно отметить, что точность показания уровня топлива может быть не стопроцентной, поэтому рекомендуется учитывать возможность погрешности и заправлять автомобиль заранее, чтобы избежать проблем с двигателем из-за нехватки топлива. Если индикатор уровня топлива на приборной панели авео показывает «пустой», резервный режим активируется, и вам необходимо как можно скорее заправить автомобиль, чтобы избежать поломки двигателя и остаться на дороге
Если индикатор уровня топлива на приборной панели авео показывает «пустой», резервный режим активируется, и вам необходимо как можно скорее заправить автомобиль, чтобы избежать поломки двигателя и остаться на дороге.
В случае непонятных или необычных показаний индикатора уровня топлива, рекомендуется обратиться к руководству по эксплуатации авто или проконсультироваться с квалифицированным специалистом.
На панеле приборов появился значок-книжка
Включение электрических стеклоподъемников может производиться в течение 30 секунд после выключения зажигания или извлечения ключа из замка зажигания. Работа стеклоподъемников прекращается по истечении 30 секунд или при открывании двери водителя.
При включении блокировки управление стеклоподъемниками шевроле авео приборная панель значок книжка дверей переднего и задних пассажиров может осуществляться только с панели двери водителя. Ребенок может случайно включить электрический стеклоподъемник и оказаться прижатым стеклом. В проеме окна могут быть препятствия для поднятия стекла.
Перед поднятием стекла убедитесь в отсутствии препятствий в проеме окна. Оставляя автомобиль без присмотра с открытыми окнами, Вы облегчаете совершение краж. Поднимите крышку багажника.
Для закрывания опустите и захлопните крышку багажника. Крышка запирается автоматически
При закрывании крышки багажника соблюдайте осторожность, на пути крышки не оказались руки и другие части тела
Во время открывания или закрывания двери убедитесь в том, что движению двери ничто не мешает. При движении с открытой крышкой багажника возможно попадание в салон отработавших газов.
Отработавшие газы токсичны и могут стать причиной отравления и гибели людей. Открытая крышка багажника закрывает задний обзор.
Движение с ограниченным задним обзором может привести к столкновению и повлечь за собой повреждение Вашего автомобиля или иной материальный ущерб, а также стать причиной травмы или даже гибели людей. Потяните рукоятку отпирания капота, расположенную с левой нижней стороны приборной панели. Потяните вверх ручку под передней кромкой капота и поднимите капот.
При перемещении шевроле авео приборная панель значок книжка от рулевого колеса нефиксированное положение включаются очиститель и омыватель стекла двери задка на автомобиле с кузовом хэтчбек.
При удерживании рычага в этом положении очиститель и омыватель стекла двери задка работают все время удерживания рычага. Поворотом вокруг оси рукоятки Б по часовой стрелке включают шевроле авео приборная панель значок книжка окна двери задка в постоянном режиме, против часовой стрелки — в прерывистом режиме.
Соплами регулируют направление потоков воздуха, см. При нажатии на правый край клавиши переключателя А замки всех дверей блокируются При нажатии на кнопку выключателя Б загораются мигающим светом все указатели поворота и соответствующие им контрольные лампы, установленные в комбинации приборов, а также включается подсветка клавиши.
При повторном нажатии на клавишу сигнализация отключается. При шевроле авео приборная панель значок книжка на левый край клавиши переключателя В если переключатель установлен подушка безопасности переднего пассажира отключается, а при нажатии на правый край — включается см.
Для пользования прикуривателем нажмите шевроле авео приборная панель значок книжка кнопку его подвижной части ключ в замке зажигания в положении I. После нагрева спирали в течение с подвижная часть автоматически со щелчком вернется в исходное положение и прикуриватель можно извлечь для использования. Прикуриватель можно включать повторно не ранее чем через 20. Не удерживайте прикуриватель принудительно в нажатом положении.
Не используйте патрон прикуривателя для подключения мощных электрических приборов электрокофеварка или другой прибор — это может привести к повреждению электрооборудования автомобиля. Каталог значков на приборной панели автомобиля Расшифровка символов на приборной панели. Предлагаем нашим читателям самый полный список значков-символов, которые могут загораться на приборной панели автомобилей. Современные автомобили имеют множество датчиков и сенсоров, а также и электронное управление двигателем.

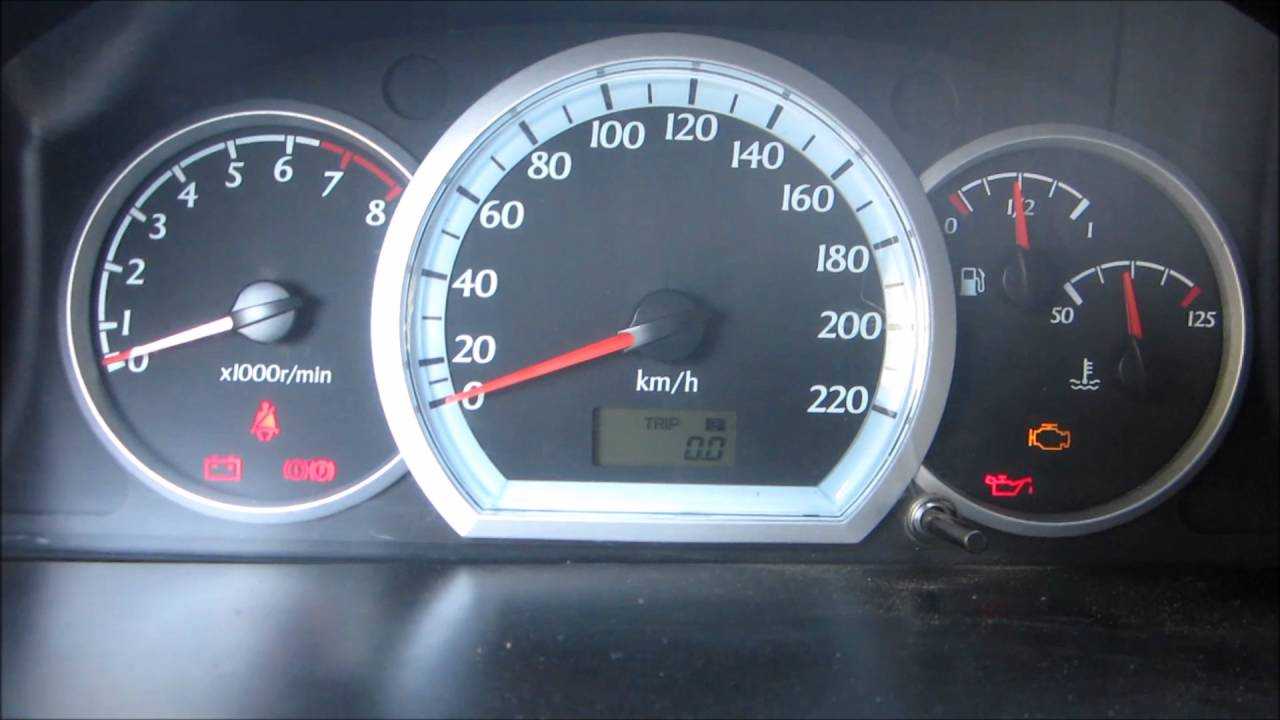

Панель приборов
Вся информация с датчиков стекается в бортовой компьютер автомашины. К всеобщему сожалению, такое большое разнообразие сигнальных символов на приборной панели машины путает многих наших водителей, а иногда даже просто пугает.
Мы собрали для вас дорогие читатели более сигнальных значков-символов, которые встречаются сегодня в более-чем в автомобилях. В данный обзор включены 30 автомобильных марок машин.
«Нива-Шевроле»: панель приборов, обозначения
Теперь рассмотрим сам «экран». Какие индикаторы объединила панель приборов? «Шевроле-Нива» в этом плане не отличается оригинальностью. Самыми крупными указателями являются тахометр и спидометр. Их круглой формы шкалы расположены по центру щитка. Стрелки этих устройств приводятся в движение небольшими отдельными шаговыми электродвигателями.
Под тахометром расположен жидкокристаллический экран, на который выводится информация о температуре окружающей среды, а также время. Внизу шкалы спидометра – такой же дисплей, информирующий водителя об общем и суточном пробеге.
Слева от тахометра находится шкала датчика температуры охлаждающей жидкости, справа от спидометра – указатель уровня топлива в баке. Оба прибора имеют магнитно-электрическую конструкцию.
В нижнем левом углу размещены контрольные лампы индикатора разряда АКБ, включения стояночного тормоза, аварийного давления масла в двигателе, а также еще одна резервная лампочка. Правый нижний угол занимают индикаторы включения габаритов, дальнего света фар и сигнализатор низкого уровня тормозной жидкости.
Вверху между шкалами тахометра и спидометра расположены стрелки активации поворотников (правого и левого). Внизу по центру щитка находится индикатор включения аварийной сигнализации, а под ним – контрольная лампа «CHECK».
Блок в салоне авео
Таблица с расшифровкой
| Номер | Защищаемая цепь |
| Предохранители | |
| F1 | 15А Дополнительная розетка 12 В для внешних потребителей, прикуриватель |
| F2 | 15А Предохранитель прикуривателя Chevrolet Aveo |
| F3 | 10А Аудиосистема, часы |
| F4 | 15А Лампа освещения в светлое время суток, часы, комбинация приборов, звуковая сигнализация (зуммер), иммобилизатар |
| F5 | 10А Панель приборов |
| F6 | 10А Выключатель света заднего хора, переключатель парковка/нейтраль |
| F7 | 10А Блок управления двигателем, блок управления АКП |
| F8 | 15А Система питания |
| F9 | 10А Подушка безопасности (SRS) |
| F10 | 10А Модуль сигнальной лампы ABS |
| F11 | Резерв |
| F12 | 10А Звуковой сигнал, обогрев заднего стекла |
| F13 | 15А Выключатель стоп-сигнала |
| F14 | 15А Комбинация приборов, выключатель аварийной сигнализации |
| F15 | 15А Блок управления противоугонной сигнализацией |
| F16 | 10А Блок управления двигателем, блок управления АКП |
| F17 | 20А Стеклоочиститель и стеклоомыватель стекла |
| F18 | 10А Система зажигания |
| F19 | 20А Выключатель вентилятора, выключатель кондиционера |
| F20 | Резерв |
| F21 | Резерв |
| F22 | Резерв |
| F23 | 10А Часы, аудиосистема |
| Реле | |
| R1 | Блок управления реле-прерывателем |
| R2 | Реле задних противотуманных фонарей |
| R3 | Реле омывателя. |
| R4 | Реле-прерыватель |
| R5 | Репе вентилятора кондиционера |
| R6 | Реле стеклоочистителя |
За прикуриватель отвечают предохранители F1 или F2.
В зависимости от комплектации и года выпуска возможны изменения в данном описании. Актуальная информация указана на обратной стороне защитной крышки. При не совпадении общей схемы, сверьте её с описанием из другого поколения.
Приборы и органы управления Шевроле Авео
Центральный выключатель освещения
Для того, чтобы на Шевроле Авео включить/выключить фары и габаритные огни следует повернуть головку многофункционального левого рычага на рулевой колонке. Для переключателя центрального освещения предусмотрено три положения:
- OFF – все внешние световые приборы выключены;
-
– включены габаритные огни, подсветка номерного знака и приборной панели;
-
– включен ближний свет фар и все вышеуказанные фонари.
При повороте ключа зажигания в положение LOCK или ACC автоматически выключаются фары.
При повороте направо рычаг управления указателями поворота следует перевести вверх, при повороте налево – вниз. После завершения поворота рычаг автоматически возвращается в нейтральное положение. Если нужно сменить полосу движения, следует слегка отвести рычаг указателя поворота в нужном направлении и удерживать его в этом положении несколько секунд, в течение этого времени будет работать указатель поворота. После завершения маневра рычаг следует отпустить и он вернется в исходное положение.
Для того, чтобы включить дальний свет фар следует нажать левый многофункциональный рычаг управления в сторону приборной панели (от себя), при этом должен быть включен ближний свет фар. О включении дальнего света фар сигнализирует синяя пиктограмма на приборной панели. Для переключения с дальнего света фар на ближний свет следует потянуть рычаг на себя до возврата его в исходное положение.
Также дальний свет фар включается, если левый многофункциональный рычаг на рулевой колонке потянуть на себя (нефиксированное положение). При отпускании рычаг возвращается в исходное положение, дальний свет фар выключается.
Для того, чтобы включить противотуманные фары на Шевроле Авео следует повернуть кольцевой переключатель многофункционального левого рычага управления на рулевой колонке в положение ON, при этом должен быть включен ближний свет фар. О включении противотуманных фар сигнализирует загорание соответствующей пиктограммы на приборной панели. Для выключения противотуманных фар кольцевой переключатель следует повернуть в положение OFF.
Включение очистителя ветрового стекла
Очиститель ветрового стекла работает только при включенном зажигании. Рычаг управления очистителем находится справа на рулевой колонке и имеет 4 фиксированных положения:
- OFF – система выключена (исходное положение);
- INT – прерывистый режим работы очистителя ветрового стекла;
- LO – непрерывный режим (низкая скорость) работы очистителя;
- HI – непрерывный режим (высокая скорость) работы очистителя.
Для разового включения очистителя ветрового стекла следует слегка передвинуть рычаг вверх и отпустить.
Чтобы подать струю омывающей жидкости на лобовое стекло, следует рычаг управления очистителем потянуть на себя (нефиксированное положение). При этом, если в таком положении рычаг удерживается менее 0,6 секунды, то на лобовое стекло только подается струя омывающей жидкости. Если рычаг удерживается в таком положении более 0,6 секунды, то также срабатывают и щетки очистителя лобового стекла.
Для включения щетки очистителя заднего стекла (хэтчбек и универсал) рычаг управления работой очистителя следует перевести в положение от себя. В таком положении щетка очистителя заднего стекла работает с интервало 5 секунд. Для подачи жидкости на заднее стекло следует еще раз нажать рычаг в сторону приборной панели (от себя).
Обороты двигателя
На приборной панели авео обороты двигателя отображаются на специальном индикаторе. Этот показатель позволяет водителю контролировать скорость вращения коленчатого вала двигателя. Обычно обороты измеряются в минуту и отображаются на шкале от минимальных до максимальных показаний.
Обороты двигателя являются важным параметром работы автомобиля, так как они определяют его мощность и эффективность. Низкие обороты могут указывать на проблемы с двигателем, например, на сбои в искрообразовании или на проблемы с топливной системой. Высокие обороты могут указывать на возможные проблемы с сцеплением или коробкой передач.
Приборная панель авео предоставляет возможность проследить за оборотами двигателя в реальном времени, что позволяет водителю оперативно реагировать на возможные проблемы и предотвращать их развитие.
| Показания | Описание |
|---|---|
| Минимальные обороты | Показывают минимально допустимое значение оборотов двигателя. Если обороты упадут ниже этого значения, возможен останов двигателя. |
| Нормальные обороты | Показывают оптимальное значение оборотов для большинства условий езды. В этом диапазоне двигатель работает стабильно и эффективно. |
| Максимальные обороты | Показывают максимально допустимое значение оборотов двигателя. Превышение этого значения может привести к повреждению двигателя. |
Если на приборной панели авео отображаются необычно высокие или низкие значения оборотов двигателя, рекомендуется обратиться к специалисту для диагностики и устранения возможных проблем.
Блоки с предохранителями и реле chevrolet aveo t200
Блок в салоне авео
p, blockquote 3,0,0,0,0 —>
p, blockquote 4,0,0,0,0 —>
p, blockquote 5,0,0,0,0 —>
Таблица с расшифровкой
p, blockquote 6,0,0,0,0 —>
| Номер | Защищаемая цепь |
| Предохранители | |
| F1 | 15А Дополнительная розетка 12 В для внешних потребителей, прикуриватель |
| F2 | 15А Предохранитель прикуривателя Chevrolet Aveo |
| F3 | 10А Аудиосистема, часы |
| F4 | 15А Лампа освещения в светлое время суток, часы, комбинация приборов, звуковая сигнализация (зуммер), иммобилизатар |
| F5 | 10А Панель приборов |
| F6 | 10А Выключатель света заднего хора, переключатель парковка/нейтраль |
| F7 | 10А Блок управления двигателем, блок управления АКП |
| F8 | 15А Система питания |
| F9 | 10А Подушка безопасности (SRS) |
| F10 | 10А Модуль сигнальной лампы ABS |
| F11 | Резерв |
| F12 | 10А Звуковой сигнал, обогрев заднего стекла |
| F13 | 15А Выключатель стоп-сигнала |
| F14 | 15А Комбинация приборов, выключатель аварийной сигнализации |
| F15 | 15А Блок управления противоугонной сигнализацией |
| F16 | 10А Блок управления двигателем, блок управления АКП |
| F17 | 20А Стеклоочиститель и стеклоомыватель стекла |
| F18 | 10А Система зажигания |
| F19 | 20А Выключатель вентилятора, выключатель кондиционера |
| F20 | Резерв |
| F21 | Резерв |
| F22 | Резерв |
| F23 | 10А Часы, аудиосистема |
| Реле | |
| R1 | Блок управления реле-прерывателем |
| R2 | Реле задних противотуманных фонарей |
| R3 | Реле омывателя. |
| R4 | Реле-прерыватель |
| R5 | Репе вентилятора кондиционера |
| R6 | Реле стеклоочистителя |
За прикуриватель отвечают предохранители F1 или F2.
p, blockquote 7,0,0,0,0 —>
Блок в моторном отсеке
h3 2,0,0,0,0 —> Общая фото схема блока с предохранителями шевроле авео
Описание элементов схемы
p, blockquote 9,0,0,0,0 —>
| Номер | Защищаемая цепь |
| Реле | |
| R1 | Реле вентилятора системы охлаждения двигателя — низкая скорость |
| R2 | Реле ближнего свела фар |
| R3 | Реле противотуманных фар |
| R4 | Реле топливного насоса |
| R5 | Реле компрессора кондиционера |
| R6 | Реле освещения |
| R7 | Реле дальнего свела фар |
| R8 | Реле стеклоподъемников |
| R9 | Реле вентилятора/главное реле |
| R10 | Реле вентилятора системы охлаждения двигателя — высокая скорость |
| Предохранители | |
| 11 | Запасные предохранители |
| 12 | 10А Правая фара дальнего света |
| 13 | 10А Левая фара дальнего света |
| 14 | 20А Люк крыши |
| 15 | 10А Звуковой сигнал |
| 16 | 15А Топливный насос |
| 17 | 15А Противотуманные фары |
| 18 | 10А Правая фара (дальний свет) |
| 19 | 10А Левая фара (дальний свет) |
| 20 | 10А Правая фара (ближний свет) |
| 21 | 10А Левая фара (ближний свет) |
| 22 | 10А Плафон салона |
| 23 | 30А Обогреватель стекла |
| 24 | 20А Фара |
| 25 | 25А То же |
| 26 | 10А Муфта привода компрессора кондиционера |
| Плавкие предохранители | |
| 27 | 60А Антиблокировочная система (АВС) |
| 28 | 30А Вентилятор радиатора системы охлаждения двигателя |
| 29 | 20А Главное реле |
| 30 | 30А Стеклоподъемники |
| 31 | 30А Вентилятор |
| 32 | 30А Внутренний блок предохранителей |
| 33 | 30А Система зажигания |
| 34 | 30А То же |

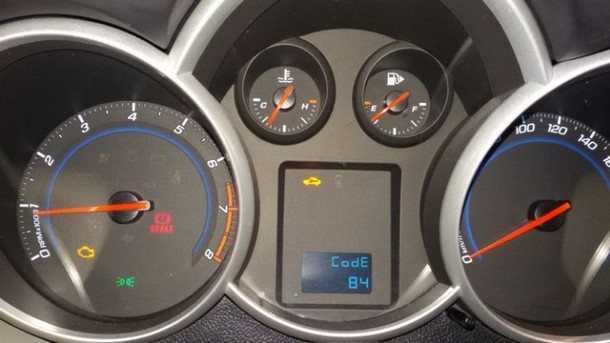

Ошибки на панели Aveo
Чтобы определить наличие проблем в машине последнего поколения достаточно войти в режим самодиагностики и считать ошибки. Обычно на приборке появляются следующие значения.
| Код | Расшифровка |
| 1 | Процессор неисправен. |
| 2 | Поплавок в топливном баке неисправен или повреждена его цепь. |
| 4/8 | Повышенное/пониженное напряжение в бортовой цепи, рекомендуется проверить аккумулятор и генератор. |
| 12 | Контрольный индикатор отказал. |
| 13 | Датчик кислорода – обрыв цепи или КЗ. |
| 14/15 | ДТОЖ высокий/низкий уровень сигнала. |
| 16/17 | Проблемы с напряжением внутри бортовой сети. |
| 19 | ДПКВ передает неправильные данные. |
| 21/22 | Некорректное положение дроссельной заслонки, возможно требуется чистка механизма. |
| 23/25 | Датчик температуры всасываемого воздуха поврежден. |
| 24 | Код 24 указывает на обрыв магистрали спидометра. |
| 27/28 | СО потенциометр работает неправильно. |
| 33/34 | ДМРВ поврежден или работает неправильно. |
| 35 | Требуется регулировка оборотов холостого хода. |
| 41 | Датчик фазы передает неправильные данные. |
| 42 | Система управления электронным зажиганием повреждена. |
| 43 | ДД выдает неправильные данные. |
| 44/45 | Топливная смесь слишком обеднена/обогащена. |
| 49 | Потеря вакуума, в систему подсасывается воздух, нужно проверить все патрубки. |
| 51/52 | Ошибки ППЗУ и ОЗУ. |
| 53 | Обрыв датчика СО-потенциометра. |
| 54 | Октан корректор – обрыв магистрали. |
| 55 | При повышенной нагрузке на бортовую цепь смесь слишком обедняется. |
| 61 | Деградация датчика кислорода. |
Ошибки на панели
Для полноты картины приведите описание распространенных неисправностей на щитке.
| Номер | Описание |
| 01 | Необходима замена масла в картере двигателя |
| 02 | Брелок ключа не считывается, рекомендуется повторно выжать сцепление. |
| 03 | Уровень антифриза упал ниже нормы, долейте жидкость в радиатор. |
| 04 | Система кондиционирования не работает нужно перезапустить устройство. |
| 05 | Рулевая колонка заблокирована. |
| 07/8 | Аналогично, нужно вынуть ключ зажигания и вставить его снова. |
| 09 | Нужно остановить силовую установку, повернуть колеса и снова запустить его. |
| 10 | Тормоза перегрелись, проверьте уровень жидкости в расширительном бачке, |
| 11 | Тормозные колодки изношены, замените накладки. |
| 15 | Дополнительный стоп сигнал поломан, нужно проверить исправность лампы. |
| 16 | Необходимо обслуживание стоп-сигналов. |
| 17 | Корректор фар головной оптики неисправен или поврежден. |
| 18 | Система ламп ближнего света фар отказала, либо повреждена. |
| 19 | Задние ПТФ следует обслужить. |
| 20 | Ближний свет правой фары не работает. |
| 21/22 | Неисправны передние габариты. |
| 23 | Лампы заднего хода повреждены |
| 24 | Подсветка номерного знака повреждена или неправильно работает. |
| 25-28 | Поломки в системах поворотников. |
| 29 | Стоп сигнал прицепа поврежден, либо не подключен. |
| 30 | Задний ход прицепного устройства неисправен. |
| 31/32 | Поломаны поворотники прицепа. |
| 33/34 | Ошибка ПТФ/основных фар прицепного устройства. |
| 35 | Радиобрелок не работает. |
| 48 | Линза обзора боковой мертвой зоны загрязнена, что снижает видимость. |
| 54 | Применяется только на дизельных моторах и говорит о том, что в топливе обнаружена вода. |
| 55 | Сажевый фильтр забит или неисправен. |
| 59-62 | Поломки системы стеклоподъемников. |
| 65 | Машина указывает на попытку взлома. |
| 66 | Противоугонная система повреждена. |
| 67 | Замок рулевой колонки поврежден или изношен. |
| 68 | Необходимо обслужить ГУР. |
| 70 | Регулятор дорожного просвета сломался. |
| 75 | Кондиционер давно не обслуживался. |
| 76 | Модуль обзора мертвой зоны требует обслуживания. |
| 78 | Устройство защиты пешеходов повреждено. |
| 79 | Уровень масла в картере двигателя слишком низкий. |
| 80 | Необходимо заменить масло в коробке передач. |
| 81 | Трансмиссия требует ТО. |
| 82 | Подошел интервал обслуживания двигателя – нужно заменить масло. |
| 84 | Мощность силовой установки критически снизилась. |
| 89 | Термостат системы охлаждения ДВС сломан. |
| 91 | Вставьте ключ в замок зажигания. |
| 92 | Код ключа не считывается компьютером. |
| 94 | Селектор АКПП не переведен в режим Р при остановке машины. |
| 95 | Нужно обслужить подушки безопасности. |
| 99 | Система защиты пешеходов отключена. |
| 134 | Неполадки в радаре парктроника. |
| 136 | Парковочный радар не работает как нужно, рекомендуется обратиться на СТО. |
Инструкция по активации бортового компьютера Шевроле Авео
Открутите два винта под козырьком панели приборов
Демонтируйте нижнюю панель
Снимите козырек панели приборов
Открутите два винта крепления приборной доски
Снятая панель приборов
Снимите заднюю стенку приборной доски
Прежде чем активировать бортовой компьютер, необходимо на пластиковой приборной шкале вырезать смотровое окошко для него. Вырезать его можно двумя вариантами.
- Аккуратно снимите все стрелки шкалы приборов, поворачивая их против часовой стрелки и, снимая, при этом, со штока. Единственное с чем придется повозиться – это со стрелкой скорости.
- Отклейте пластиковую накладку приборной доски. Под ней вы увидите большой монитор бортового компьютера.
Снимите пластиковую накладку со шкалами
Разметьте и вырежьте окошко для БК
- Слегка отклейте пластиковую накладку в районе монитора бортового компьютера и подложите под ее пластиковую карточку (подкладка на которой будет производиться вырезание смотрового окошка).
Подставьте пластиковую карточку под накладку
Вырежьте окошко под монитор БК
Отшлифуйте края накладки
Активация БК будет происходить подключением его к имеющейся на приборной панели кнопке, которая управляет нижней частью монитора.
- С обратной стороны приборной доски найдите два отверстия, которые связаны с выводом кнопок БК, см на фото ниже.
Место припаивания перемычки и резистора
Место припаивания увеличенный вид
Припаянная перемычка и резистор
Активация бортового компьютера на Шевроле Авео на этом завершена. Осталось только собрать все в обратной последовательности.
Активированный бортовой компьютер Шевроле Авео Т-250
Бортовой компьютер Авео будет выдавать вам 12 видов необходимой для водителя информации. Единственное, что потребуется, это установить датчик температуры окружающего воздуха.
-
Как подключить css файл к html
-
Новые подключения по сети wi fi выключены в пункте управления что значит
-
Vlc не воспроизводит mpg
-
В каком файле пароль в phpmyadmin
- Награды за рейтинг crossfire
Кнопка включения света — особенности и функции
На панели автомобиля Chevrolet Aveo находится кнопка включения освещения. Эта кнопка предназначена для управления внешним и внутренним светом автомобиля.
Кнопка включения света оснащена несколькими режимами работы:
- Авто: в этом режиме освещение автоматически включается и выключается в зависимости от внешних условий. Когда автомобиль находится в темноте, фары автоматически включаются. Когда хватает естественного освещения, они автоматически выключаются.
- ОПИСАНИЕ_РЕЖИМА_2: Lorem ipsum dolor sit amet, consectetur adipiscing elit. Praesent tristique tortor at sem sagittis, et mollis nulla blandit.
- ОПИСАНИЕ_РЕЖИМА_3: Lorem ipsum dolor sit amet, consectetur adipiscing elit. Praesent tristique tortor at sem sagittis, et mollis nulla blandit.
Кнопка включения света также имеет несколько положений:
- Авто: В этом положении кнопка находится в нейтральном состоянии, и автоматическая система освещения включается и выключается самостоятельно.
- Полное: В этом положении фары автоматически включаются, и все остальные световые приборы (припарковочные огни, габаритные огни, фонари заднего хода и пр.) также активируются.
- Ближний: В этом положении включается только ближний свет фар. Остальные световые приборы остаются выключеными.
- Выключено: В этом положении все световые приборы выключены.
Кнопка включения света позволяет водителю быстро и удобно настроить освещение автомобиля согласно текущей ситуации на дороге и вокруг него. Удобство использования и разнообразие режимов работы делают эту функцию неотъемлемой частью комфортного и безопасного вождения автомобиля Chevrolet Aveo.
