Оригиналы, аналоги, артикулы и цены
| Артикул / название / ОЕМ/ индекс | Цена (Руб.) |
|---|---|
| СТАРТЕР | |
| AINDE CGB-53106 | От 4700 |
| 53395, 439694, 48212136, 48212290, 48213322 | –/– |
| AUTOTECHNIK A 18 960 | –/– |
| A 21 640 | –/– |
| AUTOTEAM SBO162 | –/– |
| SBO162A SBO277 SBO277A SDL117 | –/– |
| DA SILVA 020206, 020243, 020600, 020206 | От 5500 |
| DELCO REMY DRS3967N, DRS3967X, DRS8960 | –/– |
| DRI 318068092, 300050092, 318079092 | –/– |
| BAUER PARTS S510096 | –/– |
| BORG & BECK BST2109 | –/– |
| BORG & BECK BST2129 | –/– |
| BOSCH 0 001 109 300 | От 5800 |
| 0001223013, 0986018960, 0986021041, 0986021640 | |
| CASCO CST10162AS | –/– |
| CST10162GS, CST10277AS, CST10277GS, CST60117GS | –/– |
| CEVAM 3103, CEVAM 3671 | –/– |
| КОМПЛЕКТУЮЩИЕ | |
| Угольная щетка ERA 233085, 225481 | От 250 |
| Привод 225705 | От 750 |
| Ведущая шестерня HOFFER 6647005, 6647051 | От 600 |
| MEAT & DORIA 47005, 47051 | –/– |
| PATRON P1011650 | –/– |
| Тяговое реле ERA 227150, 227165 | От 550 |
| HOFFER 6646035, 6646144 | –/– |
| MEAT & DORIA 46035 | –/– |
| 46144 | –/– |
*цены уточняйте на момент покупки у официального дилера.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Блок с предохранителями в салоне эпика
Он находится с левой стороны в торцевой части приборной панели.

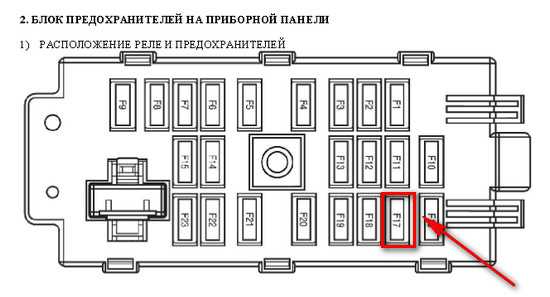

Общая схема
| F1 | 10 | CLUSTER2 | Комбинация приборов, блок информационного дисплея, LCM, модуль RKE, ТСМ, переключатель PNP |
| F2 | 25 | WIPER | Переключатель стеклоочистителя/ стеклоомывателя, электродвигатель стеклоочистителей, блок датчика дождя |
| F3 | 15 | ECU | Не используется |
| F4 | 10 | HVAC | ISU, реле вентилятора, переключатель MTC/FATC, привод выбора режима, привод рециркуляции |
| F5 | 10 | CLOCK | Переключатель переднего плафона освещения салона/ люка в крыше, LCM, цифровые часы |
| F6 | 10 | RADIO | Аудиосистема, модуль навигации |
| F7 | 20 | HEATING MAT | Выключатель ковриков с подогревом — водителя/ пассажира |
| F8 | 20 | AUDIO | Аудиосистема |
| F9 | 10 | CLUSTER1 | Комбинация приборов, переключатель MTC/FATC, цифровые часы, блок информационного дисплея, LCM, выключатель вставленного ключа, модуль RKE |
| F10 | 10 | SDM | SDM |
| F11 | 10 | AIR BAG | Контрольная лампа подушки безопасности/ непристегнутого ремня безопасности пассажира, датчик PPD |
| F12 | 10 | SPARE | Запасной |
| F13 | 10 | LCM | LCM |
| F14 | 20 | CIGAR | Дополнительная розетка, прикуриватель |
| F15 | 20 | SUB WOOFER | Динамик сабвуфер |
| F16 | 15 | B/UP LP | Рычаг переключателя передач, переключатель PNP, выключатель заднего хода, зеркало отсека ECM, тормозной выключатель, комбинация приборов |
| F17 | 15 | U/H J/B | ЕСМ, модуль топливного насоса, автоматическая КП в сборе с главной передачей, датчик MAF |
| F18 | 10 | BCM | ISU, переключатель стеклоочистителя /стеклоомывателя |
| F19 | 10 | OSRVM | Зеркало с электроприводом — водителя/ пассажира, переключатель MTC/FATC |
| F20 | 15 | A/D CONVERTER | Не используется |
| F21 | 15 | SSPS | Модуль SSPS |
| F22 | 15 | ALDL | DLC, выключатель открытия багажника |
| F23 | 30 | ESC | Электронный блок управления тормозами |
2008 Chevrolet Epica Wiring Diagram Схема электрических цепей — электрические схемы
Автомобиль Chevrolet Epica был разработан Daewoo, корейским филиалом GM. Epica 2008 года выпускается с 4 различными моделями: 2.0 LS 4dr, 2.0 VCDi LS 4dr, 2.0 VCDi LT 4dr и 2.0 VCDi LT 4dr Auto. Все они оснащены шестицилиндровым двигателем объемом 1,993 куб. См, который имеет двойной верхний цепной кулачок, развивает 141 л.с. и 195 Нм крутящего момента и разгоняет автомобиль до 60 за 9,6 секунды, а затем разгоняется до максимальной скорости 129 миль в час.
- Свежие записи
- Какими устройствами можно включить аукс на опель астра
- Какой стартер лучше на ниву шевроле
- Где находится термостат на шевроле лачетти
- Какой расход топлива у нивы шевроле
- Как снять заднее сиденье шевроле круз
- Опель
- Шевроле
предохранителей Замена и реле Шевроле Ланос
Схема предохранителей калина 1 седан
Работу при проводим выходе из строя предохранителей и реле.снятии При предохранителей и реле обязательно отсоединяйте провода клемму от «минусового» вывода аккумуляторной батареи.
На монтажного крышке блока в моторном отсеке нанесена расположения схема предохранителей и реле и указано их назначение. доступа Для к предохранителям и реле, расположенным в монтажном моторного блоке отсека…
…вынимаем пароотводящий шланг из крышке на держателя монтажного блока.
Отжав две защелки пружинные, снимаем крышку монтажного блока.
извлекаем Пинцетом предохранитель. Неисправный предохранитель определяем по перемычке перегоревшей. Заменяем перегоревший предохранитель новым.
малого Реле размера вынимаем из блока с помощью Реле. пинцета большого размера вынимаем из блока Для. рукой доступа к предохранителям монтажного блока в автомобиля салоне…
…нажимаем на фиксатор крышки…
…и снимаем левой крышку обивки боковины.
На обратной стороне нанесена крышки схема расположения предохранителей и указано их помощью.
С назначение пинцета из монтажного блока в моторном можно отсеке заменить перегоревший предохранитель новым.реле Новое или предохранитель следует устанавливать вышедшего вместо из строя только после определения и причины устранения неисправности. Разрешается использовать только ные стандарт предохранители, рассчитанные на определенную величину тока номинального (величина номинального тока предохранителя его на указана корпусе).
ПРЕДОХРАНИТЕЛИ МОНТАЖНОГО БЛОКА В ОТСЕКЕ МОТОРНОМ Обозначение предохранителя / (номинальный ток, А) / элементы Защищаемые EF1 (80) Цепи предохранителей EF15 – EF2 и F1 – F7 EF20 (30) Выключатель зажигания (цепи питания приборов комбинации и топливного насоса) EF3 (30) Выключатель стартер (зажигания, вентилятор отопителя, электростеклоподъемники) EF4 (30) основного Электродвигатели и дополнительного вентиляторов EF5 (30) Электродвигатели EF6 стеклоподъемников (50) Не используется EF7 (30) Элемент обогрева стекла заднего EF8 (30) Электродвигатель вентилятора отопителя (4-я диод) D9 (скорость) Электромагнитная муфта компрессора кондиционера Лампы (20) EF10 блок-фар (дальний свет) Лампа (10) EF11 левой блок-фары (ближний мотор), свет-редуктор регулятора направления пучка левой света блок-фары EF12 (10) Лампа блок правой-фары (ближний свет), мотор-регулятора редуктор направления пучка света правой фары-блок EF13 (10) Лампа сигнала торможения/света габаритного в левом заднем фонаре (габаритный подсветка), свет комбинации приборов, мелодичный сигнал, габаритного лампа света в левой блок-фаре, регулятора переключатель направления пучков света фар, лампы выключатель противотуманного света в заднем фонаре, выключатель, часы аварийной сигнализации, подсветка пепельницы, выключатель, аудиосистема кондиционера
РЕЛЕ МОНТАЖНОГО БЛОКА В МОТОРНОМ Обозначение ОТСЕКЕ / Наименование / Включаемые цепи К1 Реле сигнала звукового Звуковой сигнал К2 Реле фар блок Лампы-фар К3 Реле компрессора кондиционера муфта Электромагнитная компрессора кондиционера К4 Реле электродвигателя вентилятора дополнительного Электродвигатель дополнительного вентилятора системы Реле К5 охлаждения противотуманных фар Лампы противотуманных Реле К6 фар габаритного света и освещения салона габаритного Лампы света в блок-фарах, лампы торможения сигналов/габаритного света в задних фонарях (свет габаритный), лампы подсветки комбинации приборов, плафона лампа освещения салона К7 Реле стеклоподъемников стеклоподъемников Электродвигатели К8 Реле электродвигателя основного вентилятора основного Электродвигатель вентилятора системы охлаждения К9 Реле насоса топливного Электродвигатель топливного насоса К10 электрообогревателя Реле заднего стекла Элемент обогрева стекла заднего К11 Управляющее реле вентиляторов охлаждения системы Реле электродвигателей основного и дополнительного системы вентиляторов охлаждения
ПРЕДОХРАНИТЕЛИ МОНТАЖНОГО БЛОКА В АВТОМОБИЛЯ САЛОНЕ Обозначение предохранителя / (номинальный ток, А) / элементы Защищаемые F1 (10) Лампа плафона освещения багажника, плафона лампа освещения салона, лампа противотуманного левом в света заднем фонаре, электродвигатель привода Выключатель
Что же делать когда проскакивает бендикс стартера?
В случае, когда Вы замечаете «холостой» ход стартера необходимо срочно решать данную проблему, иначе она может создать более серьёзные, которые будут нуждаться в более крупных капиталовложениях для их разрешения.
Хотя в настоящее время существуют различные технологии и технические изыски в области ремонта различных автомобильных деталей, но неполадки этих запчастей не исправляются.
Если всё же кто-то решит починить бендикс, производятся следующие действия:
- у детали снимают все входящие в неё элементы (кольца, пружину, пыльник и др.);
- всё тщательно промывается водой с добавлением бензина и осматривается на предмет износа либо повреждения;
- производится замена испорченных элементов;
- все составляющие бендикса в обратном порядке снова собираются;
- далее вся конструкция зажимается в тисках и завальцовывается (возможно воздействие сварочным аппаратом);
- готовая деталь насаживается очень плотно на вал.
В случае если всё же удалось произвести замену возвратной либо натяжной пружин детали, что привело к устранению неисправностей нужно учесть, что она будет служить очень короткий отрезок времени. В скором времени в обязательном порядке начнут сыпаться или шарики, которые обеспечивают качение колец детали, или будет буксовать сцепление между валом, которое потеряло механизм зацепления.
Производители и разработчики рекомендуют при поломке заменить сам бендикс, а в исключительных случаях произвести полный демонтаж и установку нового стартера. Работы по ремонту могут проводиться самостоятельно. Но необходимо учитывать то, что обгонные муфты по своим техническим показателям различны и бендиксы могут подойти к стартерам, имеющим такой же номер, как и у муфты. Желательно провести также полнейшую диагностику и всего стартера, обязательно смазать все детали в нём.
Сначала, мы сделаем диагностику, без снятия. Если диагностика покажет проблему в стартере, мы его снимем и поставим на стенд для диагностики.
Замена стартера Пежо Боксер делается только в том случае, если ремонт сделать не возможно или он будет стоить дороже замены на новый.
Сняв показания, мастер произведет разборку и дефектовку. После определения стоимости, принимается решение, что лучше сделать: отремонтировать или поменять.
Блоки с предохранителями и реле в моторном отсеке
Основной блок реле и предохранителей
Главный блок предохранителей в моторном отсеке находится рядом с резервуаром охлаждающей жидкости и аккумуляторной батареей. Закрыт пластиковой крышкой.

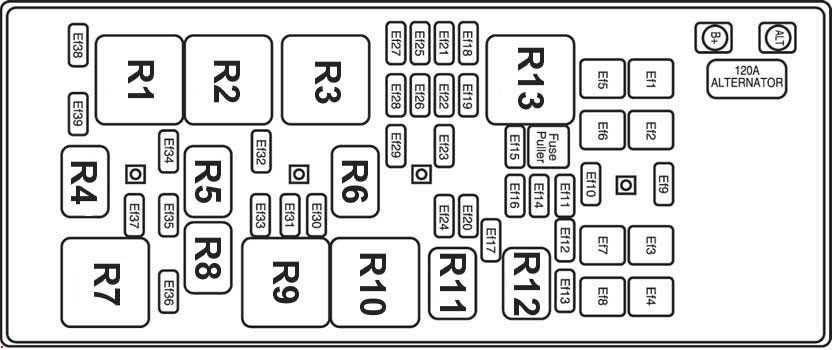

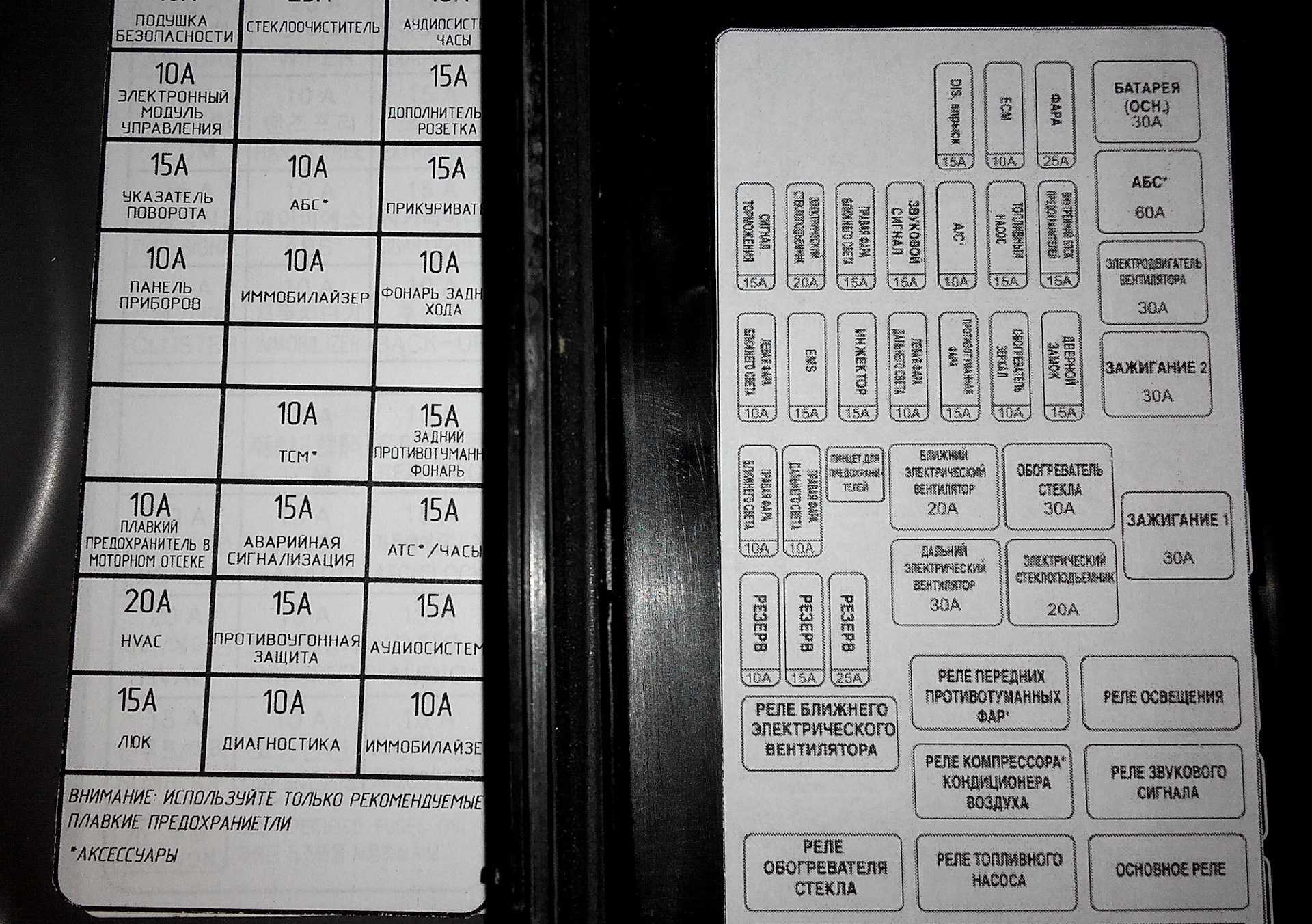

Схема расположения предохранителей и реле в блоке шевроле эпика
Расшифровка элементов
| № | А | Название | Назначение |
| Ef1 | 30 | HVAC BLWR | Реле вентилятора |
| Ef2 | 60 | BCM BATT | Блок переключателей со встроенной логикой |
| Ef3 | 60 | ABS | Электронный блок управления тормозами |
| Ef4 | 30 | IGN1 | Замок зажигания |
| Ef5 | 20 | PWR WIDW | Электрический стеклоподъемник/ выключатель запирания двери водителя |
| Ef6 | 30 401) | COOL FAN HI | Реле высоких оборотов вентилятора системы охлаждения |
| Ef7 | 20 401) | COOL FAN LOW | Реле низких оборотов вентилятора системы охлаждения |
| Ef8 | 30 | ST/IG2 | Замок зажигания, реле стартера |
| Ef9 | 15 | SPARE | Запасной |
| Ef10 | 10 | SPARE | Запасной |
| Ef11 | 20 | SPARE | Запасной |
| Ef12 | 25 | SPARE | Запасной |
| Ef13 | 30 | SPARE | Запасной |
| Ef14 | 10 | ABS WARNING | Не используется |
| Ef15 | 20 | S/ROOF | Люк в крыше в сборе |
| Ef16 | 15 | ABS | Электронный блок управления тормозами, разъем линии подачи масла в АБС |
| Ef17 | 15 | HVAC BLWR | Фара — левая/ правая |
| Ef18 | 20 | DRIVER’S PWR WIDW | Безопасный электрический стеклоподъемник в сборе |
| Ef19 | 10 | PWR MIRROR | Многофункциональный переключатель |
| Ef20 | 10 | ILLUM RT | Фара — правая, стояночный огонь — правый, задний габаритный огонь — правый |
| Ef21 | 30 | LCM | LCM |
| Ef22 | 25 | IP FUSE | Блок предохранителей на приборной панели |
| Ef23 | 20 | STOP LAMPS | Выключатель тормоза |
| Ef24 | 10 | ILLUM LT | Фара — левая, стояночный огонь — левый, задний габаритный огонь — левый, освещение номерного знака |
| Ef25 | 30 | PWR SEAT | Выключатель сиденья водителя с электрическим приводом регулировки |
| Ef26 | 20 | FUEL | Модуль топливного насоса |
| Ef27 | 15 | ECM | ECM, главное реле двигателя, автоматическая КП в сборе с главной передачей |
| Ef28 | 20 | IGN COIL | Бензин: Катушки зажигания 1~6 Дизель: — |
| Ef29 | 15 | HORN | Реле звукового сигнала |
| Ef30 | 15 | ENG2 | Бензин: Форсунки 1~6, датчик скорости автомобиля (VSS), электромагнитный клапан продувки угольного фильтра Дизель: ЭСУД, VSS, реле предпускового нагревателя PTC-1/2/3 |
| Ef31 | 20 | ENG3 | ECM |
| Ef32 | — | — | — |
| Ef33 | 15 | ENG1 | Бензин: Электромагнитный клапан EGR, генератор, ECM, электромагнитный клапан VIM, кислородный датчик, датчик CMP, датчик MAF, электромагнитный клапан вентиляции угольного фильтра Дизель: Привод регулятора наддува, датчик CMP, привод дроссельной заслонки, электромагнитный клапан рециркуляции выхлопных газов, реле нагревателя топлива, датчик WIF, контроллер свечей предпускового подогрева |
| Ef34 | 15 | FRT FOG | Реле передней противотуманной фары |
| Ef35 | 10 | LOW BEAM LT | Фара — левая |
| Ef36 | 20 | PWR AMP | Усилитель мощности |
| Ef37 | 10 | LOW BEAM RT | Фара — правая, многофункциональный переключатель |
| Ef38 | — | — | — |
| Ef39 | 10 | A/C CMPRSR | Реле компрессора кондиционера |
| Реле | |||
| R1 | Реле управления охлаждающим вентилятором | ||
| R2 | Реле вентилятора охлаждения — высокая скорость | ||
| R3 | Реле топливного насоса | ||
| R4 | Реле электромагнитной муфты компрессора кондиционера | ||
| R5 | Реле передних противотуманных фар | ||
| R6 | Реле звукового сигнала | ||
| R7 | Реле вентилятора охлаждения — низкая скорость | ||
| R8 | Реле ближнего света | ||
| R9 | Главное реле | ||
| R10 | Реле стартера | ||
| R11 | Реле габаритного освещения | ||
| R12 | Реле дальнего света | ||
| R13 | Реле электропривода стеклоподъёмников |
Дополнительный блок для дизельных Chevrolet Epica
Вспомогательный блок предохранителей в моторном отсеке находится рядом с передней панелью.
Схема
Назначение
| 1 | PTC 3 Дополнительный отопитель |
| 2 | PTC 2 Дополнительный отопитель |
| 3 | PTC 1 Дополнительный отопитель |
| 4 | Реле подогревателя топливного фильтра |
| F1 | (40A) Дополнительный отопитель |
| F2 | (40A) Дополнительный отопитель |
| F3 | (40A) Дополнительный отопитель |
| F4 | (30A) Подогреватель топливного фильтра |
| F5 | (60A) Свечи накаливания |
Блок предохранителей блока переключателей со встроенной логикой
Таблица с расшифровкой
| A | 15 | Прерыватель |
| В | 5 | Мощность блока переключателей со встроенной логикой |
| C | 15 | Дверной замок |
| D | 25 | Передний стеклоочиститель |
| Е | 20 | Электрический стеклоподъёмник |
| F | 30 | Обогрев стекла |
Расположение и назначение предохранителей и реле автомобиля Nissan Tiida (2008 год)
Расположение монтажных блоков в подкапотном пространстве автомобиля Nissan Tiida показано на рисунке ниже.
| № п/п | Обозначение |
|---|---|
| 1 | Предохранители на клемме + АКБ |

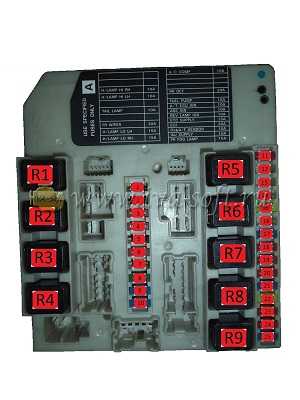

| 2 | Блок IPDM (Интеллектуальный модуль распределения электроэнергии), расположенный в моторном отсеке |
| 3 | Монтажный блок около аккумуляторной батареи |
| 4 | Блок дополнительных реле |
Предохранители на клемме + АКБ
| Обозначение | Сила тока | Назначение (цепь защиты) |
|---|---|---|
| 1 | 120 | Усилитель рулевого управления, ABS, омыватель фар. |
| 2 | 60 | Блок управления двигателем, электростеклоподъемники, дроссельный узел. |
| 3 | 80 | Лампы ближнего и дальнего головного света. |
| 4 | 80 | Иммобилайзер, генератор, подогрев сидений, звуковой сигнал. |
| 5 | 100 | Усилитель рулевого управления, ABS, омыватель фар, блок управления кузовом, система зажигания. |
Для снятия блока IPDM отщелкиваем защелки, преподнимаем и переворачиваем корпус блока на проводах. При необходимости можно снять все разъемы и достать блок наружу. Разъемы имеют различную конфигурацию и перепутать их невозможно.
Далее представлено расположение и назначение предохранителей и реле.
| Обозначение | Сила тока | Назначение (цепь защиты) |
|---|---|---|
| R1 | — | Реле обогрева заднего стекла |
| R2 | — | Главное реле блока управления двигателем |
| R3 | — | Реле ближний свет фар |
| R4 | — | Реле дальнего света |
| R5 | — | Реле стартера |
| R6 | — | Реле вентилятора 2 системы охлаждения двигателя |
| R7 | — | Реле вентилятора 1 системы охлаждения двигателя |
| R8 | — | Реле вентилятора 3 системы охлаждения двигателя |
| R9 | — | Реле зажигания |
| 1 | — | — |
| 2 | — | — |
| 3 | 10 | Правая фара, дальний свет |
| 4 | 10 | Левая фара, дальний свет |
| 5 | — | — |
| 6 | 10 | Задние фонари |
| 7 | — | — |
| 8 | 30 | Стеклоочиститель |
| 9 | 15 | Левая фара, ближний свет |
| 10 | 15 | Правая фара, ближний свет |
| 11 | 10 | Компрессор кондиционера |
| 12 | — | — |
| 13 | — | — |
| 14 | — | — |
| 15 | 20 | Обогрев заднего стекла |
| 16 | — | — |
| 17 | 20 | Топливный насос |
| 18 | 10 | Блок управления автоматической коробкой переключения передач |
| 19 | 10 | Блок управления ABS |
| 20 | 10 | Лампы заднего хода |
| 21 | 15 | Дополнительное оборудование |
| 22 | 20 | Блок управления двигателем |
| 23 | 10 | Нагреватель датчика концентрации кислорода в отработавших газах (лямбда-зонд) |
| 24 | 10 | Система впрыска топлива |
| 25 | 15 | Передние противотуманные фары |
Монтажный блок около аккумуляторной батареи
Далее представлено расположение и назначение предохранителей и реле.
| Обозначение | Сила тока | Назначение (цепь защиты) |
|---|---|---|
| R1 | — | Реле звукового сигнала |
| 1 | 10 | Иммобилайзер |
| 2 | 10 | Обогрев сидений |
| 3 | 10 | Цепь возбуждения генератора |
| 4 | 10 | Звуковой сигнал |
| 5 | 60/30/30 | Блок управления усилителем рулевого управления / омыватель головных фар / система ABS |
| 6 | 50 | Электрические стеклоподъемники |
| 7 | — | — |
| 8 | — | — |
| 9 | — | — |
| 10 | 15 | Аудиосистема |
| 11 | 40/40/40 | Замок зажигания / блок управления электрооборудованием кузова / система ABS |
| 12 | — | — |
В блоке дополнительных реле расположено реле включения омывателя головных фар.
Монтажный блок в салоне автомобиля
Назначение предохранителей и реле, установленных в монтажном блоке в салоне автомобиля представлены ниже.
| Обозначение | Сила тока | Назначение (цепь защиты) |
|---|---|---|
| R1 | — | Реле обогрева заднего стекла элетровентилятора отопителя |
| R2 | — | Реле дополнительного оборудования |
| R3 | — | Реле (не установлено) |
| R4 | — | Реле обогрева наружних зеркал |
| R5 | — | Реле иммобилайзера |
| 1 | 10 | Система пассивной безопасности (подушки безопасности, SRS) |
| 2 | 10 | Дополнительное оборудование салона |
| 3 | 10 | Комбинация приборов |
| 4 | 15 | Насос стеклоомывателя |
| 5 | 10 | Обогрев наружных зеркал |
| 6 | 10 | Электропривод зеркал, аудиосистема |
| 7 | 10 | Стоп-сигналы |
| 8 | 10 | Освещение салона |
| 9 | 10 | Блок управления электрооборудованием кузова |
| 10 | — | — |
| 11 | 10 | Лампа габаритного огня правого заднего фонаря (не установлен) |
| 12 | 10 | Лампа габаритного огня левого заднего фонаря (не установлен) |
| 13 | 10 | Комбинация приборов |
| 14 | 10 | Дополнительное оборудование салона |
| 15 | 15 | Электродвигатель системы охлаждения двигателя |
| 16 | 10 | Система отопления, кондиционирования и вентиляции салона |
| 17 | 15 | Электродвигатель системы охлаждения двигателя |
| 18 | — | — |
| 19 | 15 | Розетка для подключения дополнительного оборудования |
| 20 | — | — |

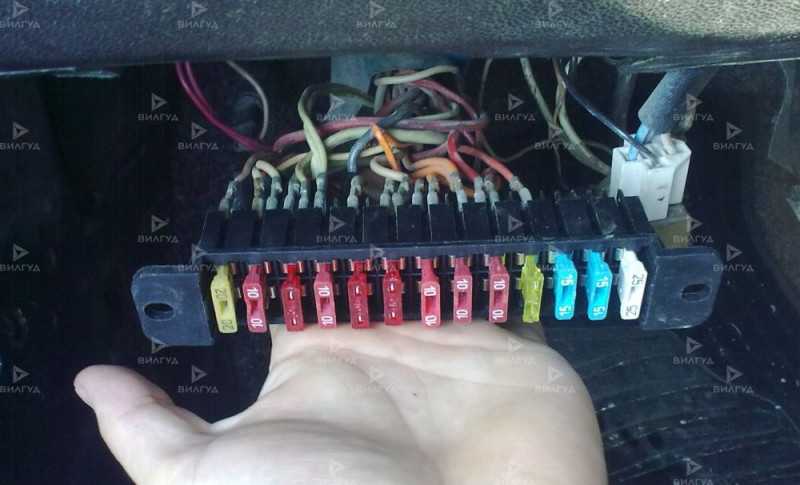

Замена и ремонт блока предохранителей Chevrolet Epica в Санкт-Петербурге
Где сделать замену и ремонт блока предохранителей в Санкт-Петербурге
Замена и ремонт блока предохранителей Chevrolet Epica – одно из возможных решений при ремонте электрики. Если вы уверены, что услуга потребуется, рекомендуем обратиться в автосервисы Вилгуд в Санкт-Петербурге. Замена и ремонт блока предохранителей Chevrolet Epica в нашей сети СТО позволит оперативно решить вашу проблему – мастера техцентра ценят время своих клиентов, поэтому высокая скорость диагностики и ремонта является одним из наших основных приоритетов.
- В любом филиале в Санкт-Петербурге работают только настоящие мастера автосервисного дела. Наш подход к кадровым ресурсам позволяет нам уверенно заявлять, что здесь работают лучшие автомеханики, которые прошли обучение и не первый раз будут проводить обслуживание вашего автомобиля Chevrolet Epica.
- Все технические центры оснащены компьютерным оборудованием и современным инструментарием, что позволяет повышать качество и скорость работ, а также решать даже нетипичные редкие проблемы.
- Все рутинные процессы максимально автоматизированы при помощи нашей собственной CRM-системы, Wilgood IS, поэтому цена на замену и ремонт блока предохранителей будет минимальной.
- Гарантируем качество услуги – на все используемые материалы и запчасти для Chevrolet Epica распространяется гарантия.
- Мы дорожим доверием клиентов, поэтому стараемся предлагать услуги с учетом всех требований и пожеланий. Сотни отзывов с благодарностями являются подтверждением качества и надежности всех проводимых нашими специалистами работ!
- Наличие системы скидок, а также акционных предложений, позволит вам значительно сэкономить. Также у нас вы сможете оформить клубную карту VIP-клиента
- Мобильное приложение Вилгуд автоматически хранит и позволяет отслеживать стоимость ремонта и обслуживания Chevrolet Epica
Запишите свой автомобиль в техцентр Вилгуд в Санкт-Петербурге прямо сейчас по телефону вверху страницы. Для удобства также предусмотрена возможность заказа обратного бесплатного звонка – менеджер уточнит подробности вашей заявки и запишет вас на удобное время.
Своевременное обращение в автосервис для диагностирования проблемы вашего Chevrolet Epica позволит устранить вероятность ухудшения ситуации, а также возникновения новых неисправностей. Специалисты компетентно решат проблему с минимумом затрат – ваше авто уже в скором времени вернется в строй, радуя стабильной бесперебойной работой оборудования и отличной управляемостью на дороге!
голоса
Рейтинг статьи
Fiat Ducato, Peugeot Boxer, Citroen Jumper с 1994, сборка с 2008. Руководство по ремонту и эксплуатации
Автомануал по ремонту Fiat Ducato в электронном виде. Руководство будет всегда под рукой во время обслуживания и ремонта автомобиля, для этого его достаточно бесплатно скачать на планшет или телефон в формате pdf.
Перед использованием автомануала проверьте соответствие года выпуска и двигателя автомобиля.
Язык: Русский
Формат: pdf
Размер файла: 27,8 Mb
электронная книга в формате pdf
- Предупреждение
- Загрузка
Помните, что в комплектацию Вашего автомобиля могут входить не все описанные в руководстве функции. В руководстве по ремонту возможны расхождения с описанием Вашего конкретного автомобиля, а также вы можете встретить описание таких вариантов исполнения и такого оборудования, которые отсутствуют на вашем автомобиле.
Что вы найдете в книге по ремонту Fiat Ducato?
Подробную информацию об устройстве автомобиля.
Алгоритм определения неисправностей, систему ежедневных и периодических проверок, справочную информацию по самодиагностике Fiat Ducato.
Инструкцию по своевременному обслуживанию автомобиля.
Пошаговое руководство по самостоятельному ремонту Fiat Ducato.
Блоки с предохранителями и реле в моторном отсеке
Основной блок реле и предохранителей
Главный блок предохранителей в моторном отсеке находится рядом с резервуаром охлаждающей жидкости и аккумуляторной батареей. Закрыт пластиковой крышкой.
Схема расположения предохранителей и реле в блоке шевроле эпика
Расшифровка элементов
Ef1 30 HVAC BLWR Реле вентилятора
Ef2 60 BCM BATT Блок переключателей со встроенной логикой
Ef3 60 ABS Электронный блок управления тормозами
Ef4 30 IGN1 Замок зажигания
Ef5 20 PWR WIDW Электрический стеклоподъемник/ выключатель запирания двери водителя
Ef6 30
40 1)
COOL FAN HI Реле высоких оборотов вентилятора системы охлаждения
Ef7 20
40 1)
COOL FAN LOW Реле низких оборотов вентилятора системы охлаждения
Ef8 30 ST/IG2 Замок зажигания, реле стартера
Ef9 15 SPARE Запасной
Ef10 10 SPARE Запасной
Ef11 20 SPARE Запасной
Ef12 25 SPARE Запасной
Ef13 30 SPARE Запасной
Ef14 10 ABS WARNING Не используется
Ef15 20 S/ROOF Люк в крыше в сборе
Ef16 15 ABS Электронный блок управления тормозами, разъем линии подачи масла в АБС
Ef17 15 HVAC BLWR Фара — левая/ правая
Ef18 20 DRIVER’S PWR WIDW Безопасный электрический стеклоподъемник в сборе
Ef19 10 PWR MIRROR Многофункциональный переключатель
Ef20 10 ILLUM RT Фара — правая, стояночный огонь — правый, задний габаритный огонь — правый
Ef21 30 LCM LCM
Ef22 25 IP FUSE Блок предохранителей на приборной панели
Ef23 20 STOP LAMPS Выключатель тормоза
Ef24 10 ILLUM LT Фара — левая, стояночный огонь — левый, задний габаритный огонь — левый, освещение номерного знака
Ef25 30 PWR SEAT Выключатель сиденья водителя с электрическим приводом регулировки
Ef26 20 FUEL Модуль топливного насоса
Ef27 15 ECM ECM, главное реле двигателя, автоматическая КП в сборе с главной передачей
Ef28 20 IGN COIL Бензин: Катушки зажигания 1
Дизель: —
Ef29 15 HORN Реле звукового сигнала
Ef30 15 ENG2 Бензин: Форсунки 1
6, датчик скорости автомобиля (VSS), электромагнитный клапан продувки угольного фильтра
Дизель: ЭСУД, VSS, реле предпускового нагревателя PTC-1/2/3
Ef31 20 ENG3 ECM
Ef32 — — —
Ef33 15 ENG1 Бензин: Электромагнитный клапан EGR, генератор, ECM, электромагнитный клапан VIM, кислородный датчик, датчик CMP, датчик MAF, электромагнитный клапан вентиляции угольного фильтра
Дизель: Привод регулятора наддува, датчик CMP, привод дроссельной заслонки, электромагнитный клапан рециркуляции выхлопных газов, реле нагревателя топлива, датчик WIF, контроллер свечей предпускового подогрева
Ef34 15 FRT FOG Реле передней противотуманной фары
Ef35 10 LOW BEAM LT Фара — левая
Ef36 20 PWR AMP Усилитель мощности
Ef37 10 LOW BEAM RT Фара — правая, многофункциональный переключатель
Ef38 — — —
Ef39 10 A/C CMPRSR Реле компрессора кондиционера
Реле
R1 Реле управления охлаждающим вентилятором
R2 Реле вентилятора охлаждения — высокая скорость
R3 Реле топливного насоса
R4 Реле электромагнитной муфты компрессора кондиционера
R5 Реле передних противотуманных фар
R6 Реле звукового сигнала
R7 Реле вентилятора охлаждения — низкая скорость
R8 Реле ближнего света
R9 Главное реле
R10 Реле стартера
R11 Реле габаритного освещения
R12 Реле дальнего света
R13 Реле электропривода стеклоподъёмников
Дополнительный блок для дизельных Chevrolet Epica
Вспомогательный блок предохранителей в моторном отсеке находится рядом с передней панелью.
| 1 | PTC 3 Дополнительный отопитель |
| 2 | PTC 2 Дополнительный отопитель |
| 3 | PTC 1 Дополнительный отопитель |
| 4 | Реле подогревателя топливного фильтра |
| F1 | (40A) Дополнительный отопитель |
| F2 | (40A) Дополнительный отопитель |
| F3 | (40A) Дополнительный отопитель |
| F4 | (30A) Подогреватель топливного фильтра |
| F5 | (60A) Свечи накаливания |
Блок предохранителей блока переключателей со встроенной логикой
Таблица с расшифровкой
| A | 15 | Прерыватель |
| В | 5 | Мощность блока переключателей со встроенной логикой |
| C | 15 | Дверной замок |
| D | 25 | Передний стеклоочиститель |
| Е | 20 | Электрический стеклоподъёмник |
| F | 30 | Обогрев стекла |
Предохранители и реле Chevrolet Epica
Рассмотрены автомобили Шевроле Эпика 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска.
Блок предохранителей в моторном отсеке.
Основной блок расположен около аккумуляторной батареи. Дополнительный блок устанавливается только для автомобилей с дизельными двигателями.
для доступа к предохранителям и реле отожмите фиксатор и снимите крышку.
Схема расположения предохранителей и реле в блоке шевроле эпика.
Реле электропривода стеклоподъёмников
Реле реостата подсветки комбинации приборов
Реле системы управления двигателем
охлаждающий вентилятор — высокая скорость
реле управления охлаждающим вентилятором
Реле электромагнитной муфты компрессора кондиционера
охлаждающий вентилятор – низкая скорость
(30А) Электродвигатель вентилятора отопителя
(60А) Многофункциональный блок управления
(20А) Электропривод стеклоподъемников
(30А/40А) Электродвигатель вентилятора системы охлаждения
(20А/40А) Электродвигатель вентилятора системы охлаждения
