Регулируем кулису на шевроле лачетти своими руками

Самостоятельная регулировка

Кулиса переключения передач отвечает за правильное включение скоростей. Очень часто из-за неправильной регулировки кулисы страдает вся трансмиссия. А из-за этого может пострадать и вся коробка передач. При проблемах переключения скорости можно самостоятельно произвести регулировку кулисы Шевроле Ланос. После того как несколько раз отрегулируете кулису, сможете убедиться, что это очень просто. Запомните данный алгоритм действий, чтобы в такой ситуации больше не обращаться за помощью к интернету.

Регулировка кулисы

Кулиса на внедорожниках Шевроле Нива имеет большой ресурс работы, равняемый свыше 100 тыс. км пробега. Но этот ресурс зависит, прежде всего от порядочности управления автомобилем, поэтому иногда водители могут замечать сбои в работе КПП, такие как: Это говорит о неисправности тяги привода, но не стоит спешить снимать КПП и производить ее ремонт, так как можно попробовать отрегулировать изделие. Хоть регулировка довольно непростое занятие, но это проще и дешевле, нежели заменить коробку или кулису. Расположение болта хомута кулисы Регулировка кулисы включает в себя выполнение следующих действий: На этом регулировка тяги КПП окончена, и можно проверить его работоспособность. Если же регулировка не помогла, то потребуется осуществить снятие и ремонт изделия.

Неисправности механизма

Если же после процедуры регулирования тяги КПП автомобиля Нива Шевроле выявляются дальнейшие неисправности, которые проявляются в виде: В случае выявления таковых проблем возникает необходимость более серьезных работ — ремонт или замена кулисы. Но для возможности проведения таковых действий следует снять устройство.

Снятие тяги КПП

Снять кулису можно в такой последовательности: Замена производится в случае наличия люфта в шарнирах или сильного износа отверстия под ось рукоятки переключения скоростей. Также, если имеются повреждения пыльника, то его необходимо заменить на новый. Для этого обрежьте старый пыльник и извлеките его, а на его место установите новый, предварительно смазав внутренние детали Литолом. Во всех остальных ситуациях можно произвести ремонт кулисы. Для этого потребуется приобрести специальный ремкомплект, который включает в себя пластиковые уплотнители. Перед установкой уплотнителей потребуется их смазывание Литолом 24. На этом ремонт изделия заканчивается, остается собрать все детали в последовательности обратной снятию. По окончании сборки не забудьте о новом хомуте, который пришлось разрезать при снятии чехла.

И несколько слов о кулисе раздаточной коробки

Кулиса раздатки выполняет аналогичные функции с коробочным изделием, только эксплуатируется рычаг переключения режимов скоростей не так часто, как трансмиссия. Из этого исходит, что тяга раздатки имеет гораздо больший ресурс работы. Если же замечаются аналогичные проблемы как и в КПП, то стоит произвести замену кулисы раздатки, так как ее механизм не позволяет проводить ремонт или замену. Исходя из всего сказанного, кулиса КПП и раздатки являются немаловажными элементами Нивы Шевроле, без которых невозможно включать передачи. Механическая коробка передач Шевроле Лачетти вызывает нарекания редко, да и при своевременном обслуживании и замене масла почти все передачи включаются чётко и тихо. Конструкцию её сложно назвать новаторской, но в регулировках и обслуживании она довольно проста. Как отрегулировать кулису на Шевроле Лачетти, что для этого нужно и когда необходима регулировка, разбираемся вместе.

Регулировка рычага переключения передач

Снятие, замена, установка коленвала и его вкладышей

Симптомы: не включаются передачи.

Возможная причина: плохо отрегулированы тросы.

Инструменты: набор гаечных ключей, набор отверток.

Примечание. Регулировка рычага переключения передач требуется после его замены, а также после ремонта элементов привода переключения передач. Также стоит попробовать отрегулировать рычаг при нечетком включении передач.

1. Включите нейтралку в КПП.

2. Ослабьте хомут, стягивающий соединение штока рычага и привода механизма переключения передач.

3. Проверните в направлении движения часовой стрелки до упора шток механизма переключения передач, а затем утопите фиксирующий элемент.

4. Поднимите вверх чехол рычага переключения передач.

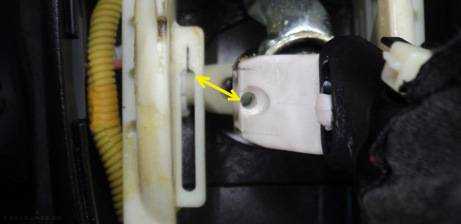

5. Переместите рычаг влево до крайней точки, а затем вставьте в отверстия штифт диаметром 5 миллиметров. Данный штифт должен пройти через отверстия, выполненные в рычаге и в корпусе (при выполнении данной операции запрещается поднимать блокировочное кольцо включения задней передачи).

6. Произведите установку стяжного хомута штока рычага и привода механизма переключения передач.

7. Выньте штифт и фиксатор, установленные в корпус механизма переключения передач при его регулировке.

8. Убедитесь, что передачи переключаются легко. Если это не так, то повторите регулировку.

Шевроле Rezzo : как настроить кпп? стала плохо включаться 2-я передача.пробег т.км.

Если же оно соскочило может даже упасть вниз, на коробку повторяем процедуру установки до тех пор, пока не получим нужного результата.

Стоимость штифта колеблется от 25 до 35 руб. После замены, как правило, 2-я передача станет включатся намного.

Если же замена штифта не помогла или улучшение незначительно — очень сильно изношена регулировка кулисы на шевроле реззо, которая, к сожалению, меняется только в сборе с механизмом. В данном случае проблема решилась только заменой штифта — начинать нужно с мелочей! Он виден на фото приведенных из книги и на следующих фото: Красной и желтой стрелками штуковину эту найти не трудно, она находится слева от мотора над коробкой передач под блоком предохранителей и аккумулятором.

Кулиса шевроле ланос: регулировка и замена

Итак, перемещая тяжку в направлении, указанном синей стрелкой утапливаем фиксатор. Он утапливается до конца при этом тяжку нужно потянуть в сторону левого колеса так как она еще и утапливается когда тяжка находится почти в свободном положении регулировка кулисы на шевроле реззо лишь на половинупоэтому тяжку тянем уверенно именно для этого предварительно можно ее поболтать в направлении желтой стрелки и увидеть ее ход.

Скажу одно — ничего не сломается тяните смело. После этого перебираемся в салон.

Там снимаем кожух ручки КПП. Взяв двумя руками как показано на рисунке нащупываем через кожу пластиковую рамку и резко дернув вверх отводя пластиковую рамку к ручке КПП. Защелки, которыми она держится изображены ниже: Пожалуйста, Подскажите как его заменить самому?

Что для этого нужно? И может какой… Владимир … Сергей Бензопила насос меняется легко подходит почти с любого ваза находится он в полу под задним средним сиденьем. Я поменял за пол часа не торопясь!

Регулировка кулисы

Максимум что мне удалось это отогнуть один фиксатор, до второго не добрался, но почитав перед этим процессом БЖ на Драйве я узнал что сам шток закисает и Вы припатеете его вынимать на месте.

В итоге были откручены два болта — рис.

Какое заливать масло в коробку передач Шевроле Лачетти?

Трансмиссионное масло в МКПП рассчитано на весь период эксплуатации авто (отсутствует сливная пробка в коробке). Чтобы стекла жидкость необходимо отверткой поддеть поддон. При этом предварительно нужно подготовить пустую тару. Поддон должен быть снят и очищен. Добавляется новое топливо через заливное отверстие.

API GL4 SAE 80W-90

JWS 3309

Прокладка поддона должна быть заменена, если из-под поддона МКПП стало течь масло.

Для МКПП Шевроле Лачетти можно использовать API GL4 SAE 80W-90, для АКПП – ESSO JWS 3309. В нормальном состоянии уровень масла должен быть у нижнего края маслозаливного отверстия. В противном случае, жидкость необходимо добавить.

Как менять кулису Лачетти?

Для замены кулисы Лачетти понадобятся следующие инструменты и материалы:

• Набор ключей и отверток;
• Новая кулиса;
• Смазка для механизмов;
• Защитные перчатки;
• Салфетки для очистки и удаления грязи;
• Другие необходимые материалы в зависимости от особенностей технического задания и модели автомобиля.

Процесс замены кулисы Лачетти включает следующие этапы:

1. Подготовка автомобиля к замене кулисы. Включает в себя:
   • Отключение аккумулятора;
   • Подъем автомобиля на подъемнике или использование домкрата;
   • Защиту рабочей зоны при помощи специальных материалов;
   • Выключение сцепления и переключение на нейтраль;
   • Отсоединение штанги переключения передач от трансмиссии;
2. Демонтаж старой кулисы. Включает в себя:
   • Отвертывание креплений кулисы;
   • Очистку рабочей зоны от грязи и масла;
   • Снятие старой кулисы, аккуратное извлечение изнутри автомобиля;
3. Установка новой кулисы. Включает в себя:
   • Внимательное ориентирование новой кулисы;
   • Введение новой кулисы внутрь автомобиля;
   • Закрепление кулисы новыми креплениями;
   • Проверку работоспособности новой кулисы;
4. Завершение процесса установки. Включает в себя:
   • Устранение неисправностей или дефектов, если таковые возникли;
   • Сборку всех компонентов и деталей обратно на свои места;
   • Проверку работы новой кулисы;
   • Снятие защитных материалов;
   • Повторное поднятие автомобиля на подъемнике или опускание с домкрата;
   • Проверку еще раз передвижения автомобиля;

После процедуры замены кулисы Лачетти рекомендуется протестировать ее работу перед использованием автомобиля. Тщательно проверьте все передачи и убедитесь, что кулиса функционирует должным образом.

Не включаются передачи шевроле лачетти

Всем привет! Ребят в общем такая проблема, еду по трассе на 5 передаче ( до этого с автомобилем никаких проблем не было и сцепление не пробуксовывало ) еду на подьем в конце подьема поворот на секунду отпустил педаль газа и снова нажал и тут на тебе я как будто на нейтралке, пробую поставить другую передачу но нет авто будто на нейтрали, останавливаюсь пробую поставить 1 передачу нет так же на нейтралке как будто, передачи вставляются все вроде нормально никакой разницы с тем что было до поломки, в чем может быть проблема?

А и да авто Шевроле лачетти 1.4 механика. вчера пробовал разобрать сверху крышку передается ли вообще что нибудь на коробку посмотрел а шестерни все стоят подскажите как быть и к кому обратиться чтобы дешево и сердито, буду признателен!

paj@lnik Nissan Almera 2008 & Opel Astra 2010 May 28 2015, 19:27

passatb3mono Гуру May 28 2015, 19:34

Всем привет! Ребят в общем такая проблема, еду по трассе на 5 передаче ( до этого с автомобилем никаких проблем не было и сцепление не пробуксовывало ) еду на подьем в конце подьема поворот на секунду отпустил педаль газа и снова нажал и тут на тебе я как будто на нейтралке, пробую поставить другую передачу но нет авто будто на нейтрали, останавливаюсь пробую поставить 1 передачу нет так же на нейтралке как будто, передачи вставляются все вроде нормально никакой разницы с тем что было до поломки, в чем может быть проблема?

А и да авто Шевроле лачетти 1.4 механика. вчера пробовал разобрать сверху крышку передается ли вообще что нибудь на коробку посмотрел а шестерни все стоят подскажите как быть и к кому обратиться чтобы дешево и сердито, буду признателен!

Всем привет! Ребят в общем такая проблема, еду по трассе на 5 передаче ( до этого с автомобилем никаких проблем не было и сцепление не пробуксовывало ) еду на подьем в конце подьема поворот на секунду отпустил педаль газа и снова нажал и тут на тебе я как будто на нейтралке, пробую поставить другую передачу но нет авто будто на нейтрали, останавливаюсь пробую поставить 1 передачу нет так же на нейтралке как будто, передачи вставляются все вроде нормально никакой разницы с тем что было до поломки, в чем может быть проблема?

А и да авто Шевроле лачетти 1.4 механика. вчера пробовал разобрать сверху крышку передается ли вообще что нибудь на коробку посмотрел а шестерни все стоят подскажите как быть и к кому обратиться чтобы дешево и сердито, буду признателен!

Видео о замене кулисы КПП на Шевроле Лачетти

Но для того, чтобы заменить кулису КПП на Лачетти, совсем не обязательно обращаться к автомобильным мастерам: это вполне можно сделать самостоятельно. Именно об этом сегодня мы и расскажем.

Самое большое неудобство при выполнении замены этой запчасти на Лачетти является ее труднодоступность. Так, большинство операций придется выполнять на ощупь. А чтобы открутить гайку на 12 хомута, который удерживает кулису в зацеплении с тягой рычага переключения передач, придется запастись двумя удлинителями, торцевой головкой и трещоткой. Для всего остального достаточно будет отвертки и крепких пальцев.

1. При помощи двух удлинителей и трещотки отпускаем болт крепления хомута, соединяющего кулису и тягу рычага переключения передач.

Снимаем промежуточную тягу кулисы, соединяющую ее шарниры. Она удерживается защелками, которые нужно просто развести в стороны.

Снимаем монтажный шплинт, которым кулиса крепится к коробке передач. Он удерживается двумя защелками сверху: штифт нужно провернуть, раздвинуть защелки и просто потянуть вверх.

Вынимаем соединительный шплинт, который удерживает кулису в зацеплении со штоком переключателя передач коробки. С нижней стороны он удерживается специальным плоским фиксатором. Его можно вывести из зацепления отверткой или пальцами. Чтобы не потерять его, можно положить рядом магнит или подстелить какую-нибудь тряпку.

Отсоединив кулису от тяги рычага переключателя передач, вынимаем старую запчасть их-под капота.

Устанавливаем новую кулису и подсоединяем ее ко всем необходимым механизмам в обратном порядке.

Несмотря на то, что самих операций при замене нужно выполнить совсем не много, при ремонте наверняка у вас возникнут сложности, связанные с рассоединением всех узлов между собой. Как уже говорилось выше, крепления шплинтов находятся с нижней стороны, и не видимы глазу. Все придется выполнять на ощупь. Точно так же нелегко будет ослабить болт хомута, а так же соединить все механизмы при установке. Приготовьтесь к кропотливой и внимательной работе.

Chevrolet Lacetti – это городской автомобиль, комплектующийся надежной системой трансмиссии. Она обеспечивает высокий уровень комфорта во время поездки. Машину представляется возможным приобрести с МКПП. Целесообразно рассмотреть, какие поломки могут возникнуть с данной коробкой, каковы способы их устранения.

МКПП пропали передачи

Артем сказал(-а): 26.04.2015 12:37

Механик сказал(-а): 26.04.2015 14:20

Димася сказал(-а): 26.04.2015 17:25

slabur сказал(-а): 26.04.2015 18:26

Димася сказал(-а): 26.04.2015 18:52

А какое неправильное положение?

я незнаю а ты? (предполагаю что неправильное как у валерона)

но интересует правильное

Механик сказал(-а): 26.04.2015 23:51

Can0r сказал(-а): 27.04.2015 11:56

У меня подобная проблема уже второй раз. Пытался переключить передачу, а рычаг свободно так «вышел» и начал просто болтаться. В итоге коробка осталась на 4-ой передаче без возможности переключить.

Первый раз официалы меняли кулису на новую по гарантии. Второй раз произошел неделю назад, спустя 5 месяцев после первого. Позавчера звонили, сказали, что будут разбирать и смотреть МКПП, советоваться с GM насчет вариантов неисправности. Вот жду результата.

Разборка и сборка рычага переключения передач Chevrolet Lacetti 2004 — 2013

Итак, начну с того, что дребезг меня стал беспокоить еще с весны. Сперва задребезжала защита, с ней я разобрался жестко, U-образную шайбу заколотил молотком в другую сторону — тишина, но не тут – то было, теперь стало дребезжать при разгоне, на 2-ой, 3-ей, 4-ой, а потом и на 5-ой передаче, сделал вывод, что это кулиса.

Проверил так: снял чехол КПП, на нейтральной передаче поднял обороты до 2300 — 2500, и дребезг стал отдавать по этой трубке:Причем под капотом его не слышно…

…ладно, на экзисте заказал все в оригинале от GM, а именно:

— 96332660 — Рычаг переключения передач, или кулиса; — 94580711 — Шток переключения передач к шаровому стержню, или тяга; — 96182212 — Болт с двугранной головкой; — 94535807 — Фиксатор вилки механизма переключения передач, или штифт; — 94530002 — Зажим крепежный, менять в принципе необязательно.

На фото отсутствует тяга, так как работники экзиста привезли мне не то, что нужно, ну ее можно поменять потом, это дело 5-ти минут.

Ну забрал и сразу ставить! Мне понадобилось:

Отвертка «прямая», отвертка «крестовая» маленькая, головка на 12 и ключ на 10 (для крышки).

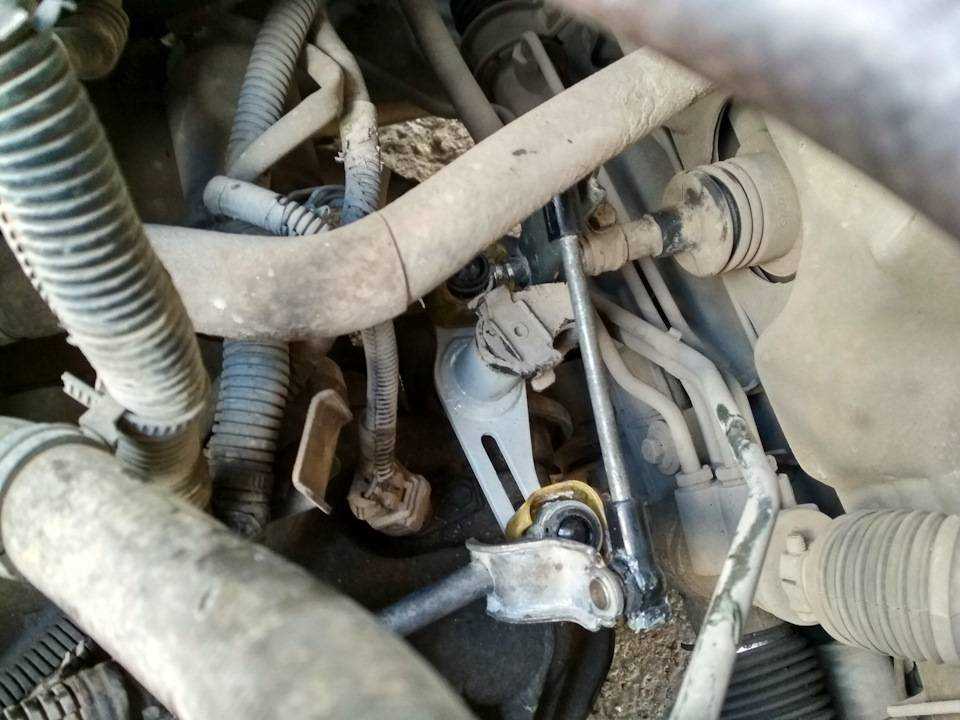

1. Снимаем крышку двигателя (все знают, как это делается) и включаем нейтралку. 2. Ослабляем болт хомута, именно болт, а то я пытался открутить гайку, которая не крутится:

3. Дальше, снимаем зажим штифта, его абсолютно не видно, как не крути, все делается на ощупь, выскочил сразу, главное не потерять, если нового нет:

4. Потом, вытаскиваем штифт из вилки, можно отверткой подковырнуть:

5. Затем, размыкаем болт и вытаскиваем его вверх:

6. Снимаем всю кулису:

Старые и новые запчасти, и та самая тяга, которую мне не привезли…

7. Следующим моим действием было смазать шарниры, болт и штифт, не знаю, кто говорит надо мазать, кто нет, я намазал простым литолом, потом еще уши у тяги намазал:

8. После этого, ставим все это на место: кулису, болт на место, тягу, штифт с зажимом.

9. Далее самое непонятное для меня было это регулировка, постараюсь объяснить: вставляем другой конец механизма в хомут, потом поворачиваем вилку до упора на себя (красные стрелки), и утапливаем фиксатор (зеленая стрелка):

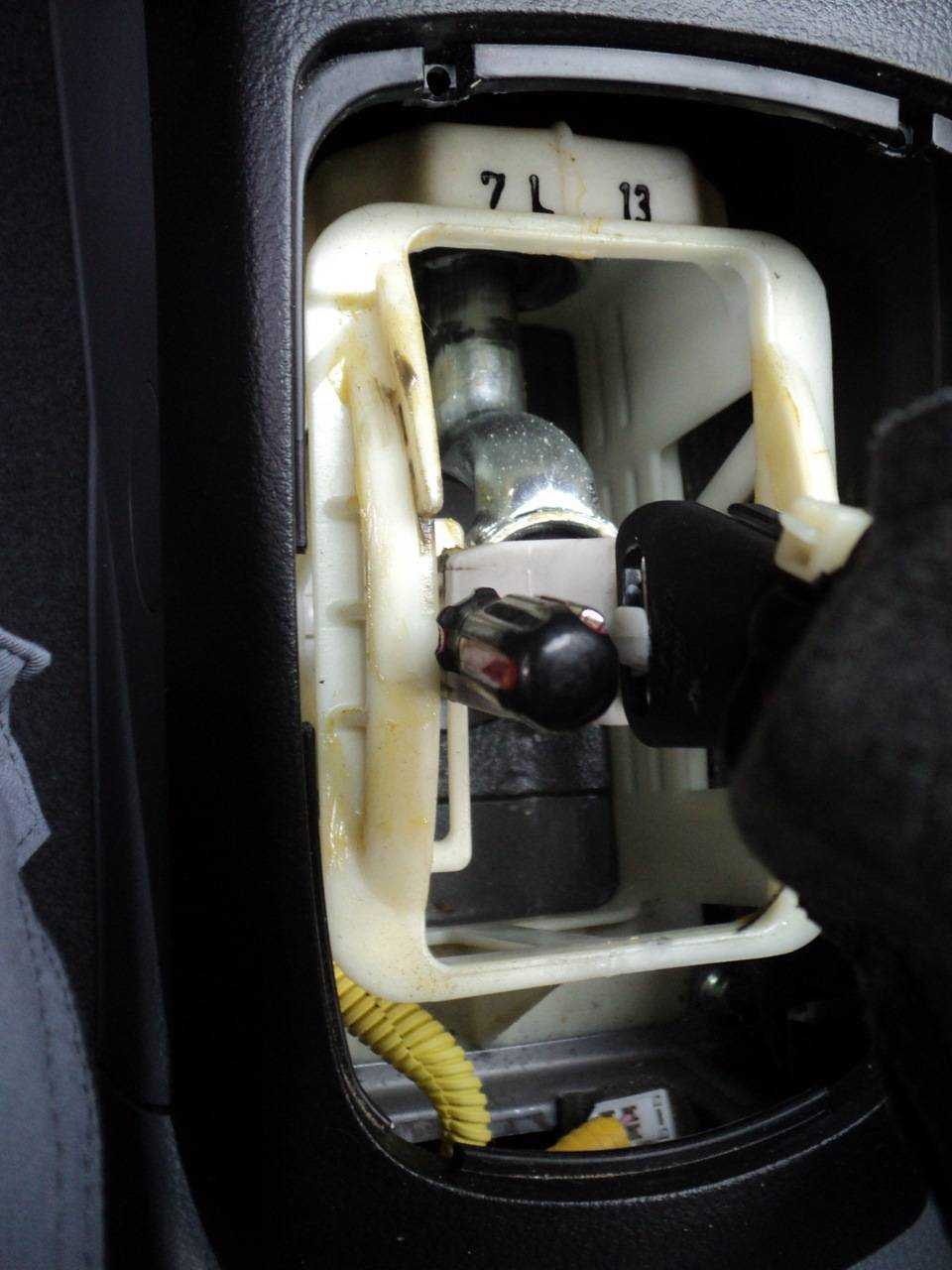

10. Потом, идем в салон, снимаем кожух ручки КПП, и совмещаем метки, зафиксировав, ну например отверткой:

11. Идем на улицу и затягиваем хомут, проверяем легкость включения передач, при необходимости повторяем регулировку, я отрегулировал за 2 раза.

В итоге: причина, по которой я менял кулису, полностью не исчезла, дребезг остался, но какой то другой, вроде при разгоне его нету и в салоне под чехлом не дребезжит. Теперь трясется что – то в середине кузова около глушителя и слышно, когда стоишь на месте и газуешь, буду искать причины дальше, НО зато передачи стали включаться четче и мягче.

Еще, сняв крышку двигателя, заметил подтеки у болтов клапанной крышки, свечи стал проверять — сухие:

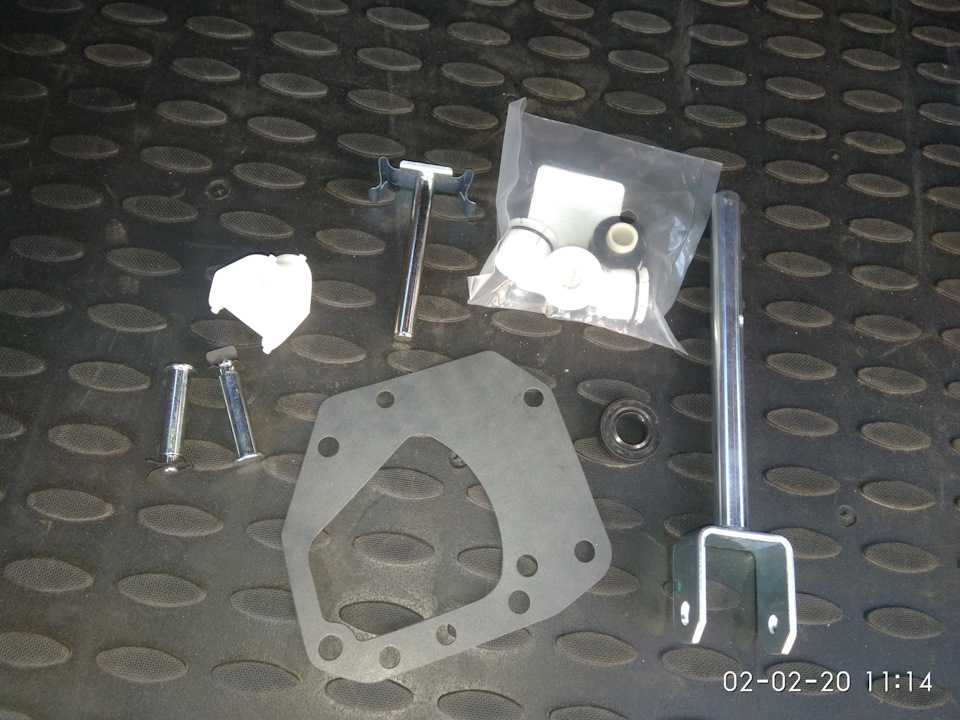

Замена штока и сальника КПП, ремкомплект кулисы — logbook Chevrolet Lacetti 5D on DRIVE2

Lacetti

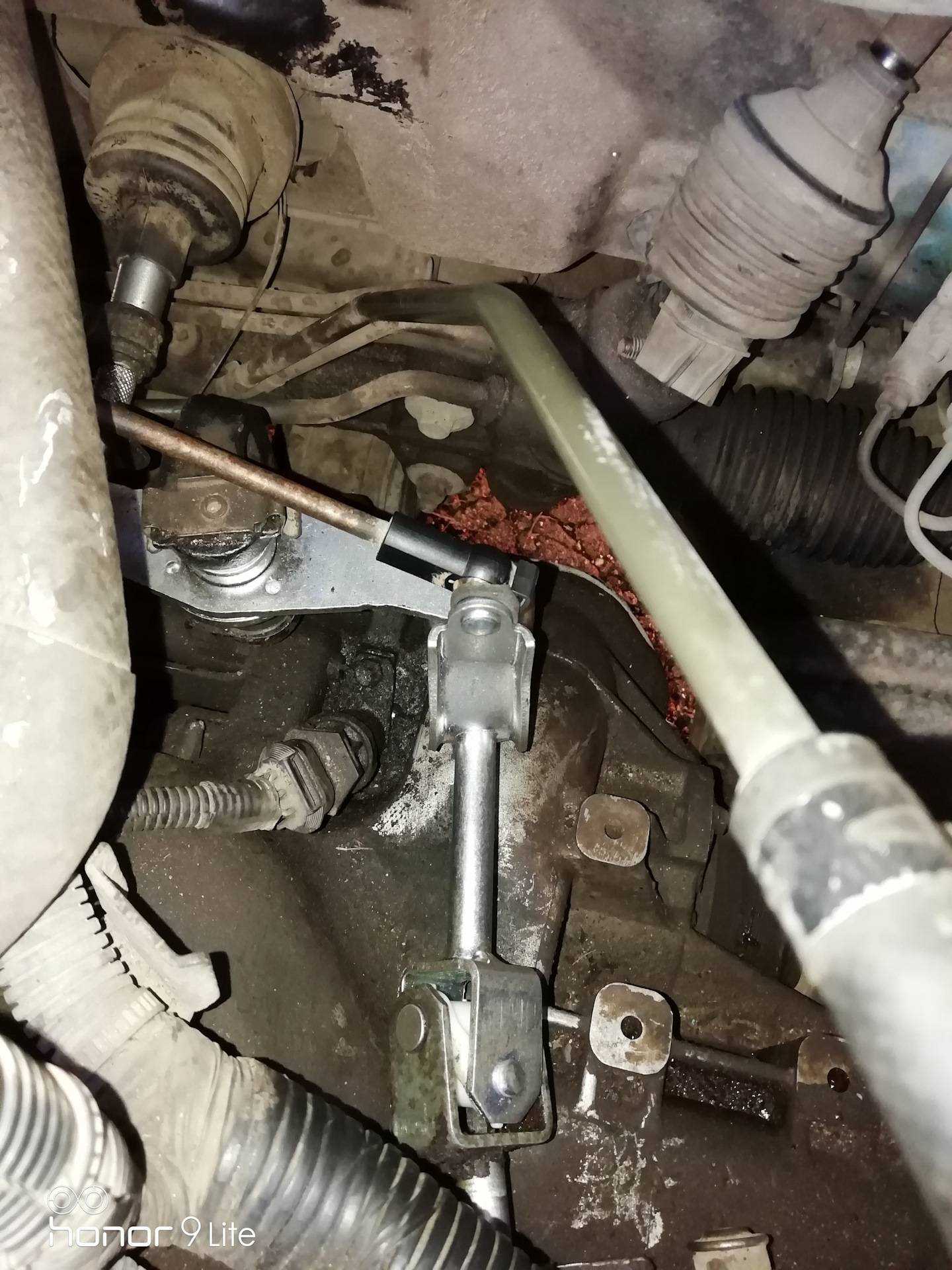

Для начала надо снять полностью привод переключения КПП из моторного отсека. Включите пятую передачу и нащупайте стопорную пластину пальца крестовин соединения. Стопорная пластина имеет вот такой вид: И для ее снятия надо сначала отцепить верхнюю часть, а после выдвинуть сам стопор. Ослабьте, но не замена ремкомплекта кулисы шевроле лачетти полностью болт крепления хомута тяги привода переключения КПП.

Гайка не крутится! Поэтому, крутить надо именно болт снизу головкой на Теперь вытаскивайте палец и разъединяйте шарнир. Разведите в стороны пружинный фиксатор и извлеките ось кулисы. Поворачивая шарнир одной рукой и нажимая на подпружиненный регулировочный штифт, находим положение при котором он входит в отверстие штока, тем самым зафиксировав. Устройство и описание КПП Лачетти.

Регулируем кулису на Шевроле Лачетти своими руками

Также в этой статье рассмотрим возможные проблемы коробки передач и варианты их решения. Коробка переключения передач Лачетти заслужила за время эксплуатации репутацию довольно надёжного механизма, хотя мега надёжной и мега удобной её назвать нельзя, так как случаи выхода её из строя встречались.

Редко, но встречаются. Механизм переключения передач в КПП Замена ремкомплекта кулисы шевроле лачетти редко с чем спутаешь. Как для, хоть и бюджетной, но иномарки, тянуться для включения пятой передачи как-то не солидно. Сама же ручка переключения КПП Лачетти имеет довольно не маленькие люфты во все возможные стороны, как на стареньких жигулях.

Но это просто моё мнение. Главное, что это не отражается на надёжности сего механизма. И это главное. С самой же КПП на моём Лачетти за более чем 10 лет эксплуатации проблем, слава Богу, не было, за что ей огромное спасибо На других же машинках случались проблемы, связанные с воем замена ремкомплекта кулисы шевроле лачетти определённой скорости.

На одной выла четвёртая передача в мороз ниже 15 градусов. Вой уходил после прогрева.

Так этот человек и ездит уже года четыре. Хорошо, что такие морозы бывают редко, поэтому его не напрягает Также стоит уделять время осмотру сальников приводов, так как падающий уровень масла в КПП через прохудившийся сальник, явно не принесёт пользу коробке. Ну, и, конечно же, нужно следить за уровнем масла в КПП, тогда она прослужит Вам долгую службу.

КПП служит для изменения в широком диапазоне крутящего момента на ведущих колесах и скорости автомобиля, замена ремкомплекта кулисы шевроле лачетти возможности движения задним ходом, а также для отсоединения двигателя от трансмиссии при работе двигателя на холостом ходу.

КПП Шевроле Лачетти: КПП объединена с дифференциалом и главной передачей. Корпус коробки состоит из трех частей из алюминиевого сплава — картера, совмещенного с картером сцепления, промежуточного картера и задней крышки.

Замена короткоходной кулисы на Chevrolet Lacetti

Первичный замена ремкомплекта кулисы шевроле лачетти разборной конструкции, и на нем на шлицах установлен блок ведущих шестерен 1,2,3 и 4 передач, а также ведущая шестерня 5 замена ремкомплекта кулисы шевроле лачетти.

КПП Лачетти: Шестерни переднего хода цилиндрические, косозубые, а заднего хода прямозубые. Вторичный вал полый, чтобы подавать масло к подшипникам ведомых шестерен. На нем расположены ведомые шестерни, синхронизаторы передач и ведущая шестерня главной передачи. Что такое синхронизатор? Синхронизатор служит для выравнивания угловых скоростей вала и свободно вращающейся на нем шестерни за счет трения между коническими поверхностями блокирующего кольца синхронизатора и шестерни. Передача включится только после выравнивания скоростей.

На каждой ведомой шестерне находится дополнительный прямозубый венец, с которым соединяется скользящая муфта синхронизатора при включении передачи.

Замена штифта кулисы Шевроле Лачетти

Передние подшипники валов роликовые, а задние шариковые. Таким образом мы зафиксировали рычаг. Должно быть. Теперь возвращаемся под замена ремкомплекта кулисы шевроле лачетти и прочно затягиваем болт хомута. Покачивая вправо-влево валом управления КПП, вынимаем утопленный ранее фиксатор.

По идее, он должен выстрелить. Устанавливаем кожух рычага КПП на место. Проверка регулировки Проверяем качество регулировки, запустив двигатель и включая передачи поочерёдно. При необходимости регулировка повторяется.

Как поменять короткоходную кулису на Chevrolet Lacetti | Пособие автомобилиста — АвтоВызов

Находим на механизме коробки передач, пробку регулировочного отверстия фото Итак, перемещая тяжку в направлении, указанном синей стрелкой утапливаем фиксатор. Меняем пластиковый треугольник привода его замена очень важна, так как он всегда значительно выработан, смотрим фотографию 10 — стачиваем расклепанный конец оси, выбиваем ее и устанавливаем новые детали — треугольник и ось; расклепываем конец новой оси фото

Шевроле лачетти замена кулисы кпп — Продолжительность: Box N8 15 просмотра. Замена механизма переключения передач…

После этого зажимаем болт хомута. Устанавливаем коробку в нейтральное положение.

Пришлось искать проблему, которая крылась в хомуте кулисы и экономных китайских производителях. Суть данной регулировки заключается в следующем: Так в большинстве случаев проушины штока имеют довольно большую выработку как пример, большой выработки — фото 3.

Some Title Here

Так же, рекомендую, ремонт привода переключения передач проводить параллельно с заменой штока и сальника механизма переключения передач. Как это сделать, Вы сможете прочить вот здесь. Так в большинстве случаев проушины штока имеют довольно большую выработку как пример, большой выработки — фото 3.

Вследствие этого шток механизма переключения передач лучше заменить. С запчастями разобрались… Переходим к инструменту.

Снятие привода переключения передач с автомобиля: В моторном отсеке ослабляйте затяжку болта на хомуте, соединяющем вал переключения передач и привода фото 5. Вытаскиваем пружинный фиксатор и вытаскиваем малую ось, соединяющую шток переключения передач с приводом фото 6 и 7.

Вытаскиваем ось, соединяющую привод переключения передач с кронштейном фото 8. Для этого ось следует немного провернуть против часовой стрелки и, поддевая отверткой, вытащить ее вверх. Можно приступать к главной части — Ремонт привода переключения передач.

Поочередно меняет втулки шарниров привода — пассатижами снимает стопорное кольцо, и разъединяем соединение; снимаем старую втулку и устанавливаем на шарнир новую; напрессовываем на втулку проушину, до появления канавки для стопорного кольца фото 9.

Меняем пластиковый треугольник привода его замена очень важна, так как он всегда значительно выработан, смотрим фотографию 10 — стачиваем расклепанный конец оси, выбиваем ее и устанавливаем новые детали — треугольник и ось; расклепываем конец новой оси фото Меняем втулки и резинки на самом рычаге привода фото Теперь, как говорится, готовое изделие устанавливаем на автомобиль. Но хомут соединения вала и привода переключения передач не затягиваем.

Включение передач Лачетти

Устанавливаем коробку в нейтральное положение. Находим на механизме коробки передач, пробку регулировочного отверстия фото И вытаскиваем ее фото На её место вставляем сверло, диаметром 5 мм и медленно проворачивая вал переключения, нащупываем фиксирующее отверстие фото После этого лезем в салон и …. После этого, находим регулировочные отверстия на кожухе и кулисе.

В интернете я прочитал следующее: Цитата Отпускаем хомут, поворачиваем рычаг КПП в левое положение и вставляем фиксирующий шток, потянув за тяжку возле кулисы утапливаем фиксатор Взято отсюда: Там я нашел следующее: Понять что такое «стяжной хомут» отсюда не представлялось возможным и я открыл нужную страницу книги.

Там я увидел следующее: Будучи уже наученный собственным опытом я знал, что это фото из под авто.

КЛУБ CHEVROLET LACETTI/CRUZE

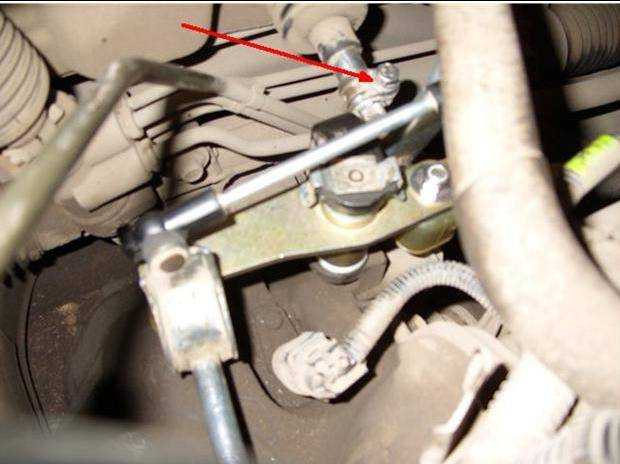

Красная стрелочка указывает на тот самый хомут. Используя ключ на 12 снизу гайка оказалась приварена, это я понял после мучительных 10 митут попыток ее сорвать отворачиваем болт пока он не станет крутиться от руки.

После этого пробуем отпустил ли хомут тягу поболтав тяжку в направлении желтой стрелки фото выше и уговорив друга подержать ручку КПП, а если его нет, то второй рукой удерживая хомут самостоятельно. Это делаем с целью отровать возможно прикипевшее соединения для реализации регулировки. После этого необходимо утопить фиксатор.

Он виден на фото приведенных из книги и на следующих фото: Красной и желтой стрелками штуковину эту найти не трудно, она находится слева от мотора над коробкой передач под блоком предохранителей и аккумулятором.

Итак, перемещая тяжку в направлении, указанном синей стрелкой утапливаем фиксатор.

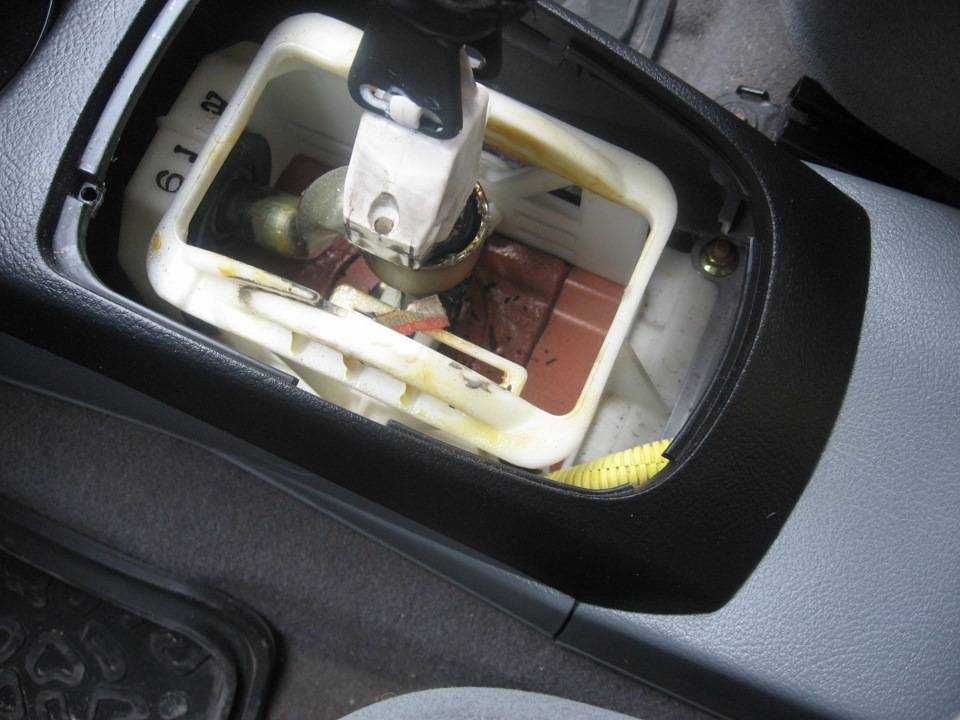

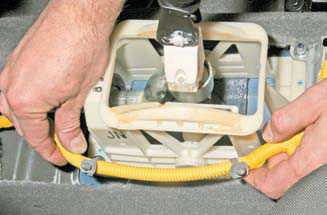

После этого перебираемся в салон. Там снимаем кожух ручки КПП.

Проблемы, связанные с коробкой передач

При эксплуатации автомобиля коробка передач шевроле лачетти может вызвать ряд проблем. Это могут быть проблемы следующего вида:

• Появляются шумы во время переключения скоростей на автомобиле;
• Необъяснимый объективными причинами рост расхода топлива при езде по городу;
• Протекают цилиндры сцепления;
• Длинноходность;
• Неверно подобранные передаточные числа.

Согласно статистическим данным, каждый второй владелец автомобиля Шевроле Лачетти сталкивается с такой проблемой, как длинноходность. Если сказать иначе, то чем более продолжительное количество времени автомобиль продолжает движение на одной передаче, без переключения, тем более длинноходной считается коробка. Справедливо и обратное. Водитель испытывает с связи с этим обстоятельством определенные неудобства, так как ему постоянно приходится держать под контролем обороты двигателя.

Еще одна особенность, которая может доставить водителю неудобства — нечеткое включение передачи.

Есть и еще несколько моментов: коробка может хрустеть, в момент переключения передачи при низких минусовых температурах; задняя передача может включаться не сразу, а через какое-то время; ход рукоятки становится неудобным на второй и третьей передаче.

Чтобы не сталкиваться с подобными неприятными моментами в эксплуатации автомобиля, нужно постоянно держать под контролем его техническое состояние.

В первую очередь нужно держать под контролем уровень масла в коробке передач Шевроле Лачетти. Эксплуатация при условии низкого уровня масла приведет в очень быстрому износу деталей автомобиля и выходу его из строя.

На смотровой яме проводится диагностика коробки на предмет возникновения протечек. Обычно протечки возникают в следующих местах:

• Крышка дифференциала;
• Места соединения шарниров приводов с коробкой;
• Места соединений блока цилиндров и картера;
• Шток механизма включения передач.

Если вы наблюдаете что-то из вышеперечисленного в своем Шевроле Лачетти, значит, требуется ремонт коробки, для чего нужно провести ее демонтаж. Далее вы найдете инструкции по демонтажу коробки, а также по установке ее обратно после ремонта.

Ремонт и регулировка кулисы КПП лачетти

Ещё один косяк, который был с момента покупки авто-разбитая кулиса КПП, вместо задней могла включится первая, а вместо пятой-третья…со временем я приноровился безошибочно определять какая включится, но все равно это не дело…а откладывал ремонт всегда из за плохой погоды или каких либо других неотложных дел.Сегодня выдался солнечный теплый день (+13 в феврале то!) и было решено заняться все таки кулисой.Приобрел следующее:

Процесс замены не фоткал, руки были грязные да и не до того было, делал первый раз, почитав форумы и посмотрев Ютуб, информации море по этому поводу.Теперь передачи включаются четко, чему я несказанно рад. На очереди замена прокладки клапанной крышки, ибо она уже вся мокрая и в колодцах есть запотевание…

Снятие механизма управления переключением передач Шевроле Лачетти

Механизм управления переключением передач в сборе снимаем для замены тяги управления или ее направляющей втулки, корпуса механизма управления, подшипников кулисы механизма. Устанавливаем рычаг переключения передач в нейтральное положение. В моторном отсеке отворачиваем болт клеммного соединения тяги управления коробкой передач с входным валом привода (см. Регулировка привода управления коробкой передач).

Вынимаем болт (для наглядности операции показываем на снятой тяге управления)…

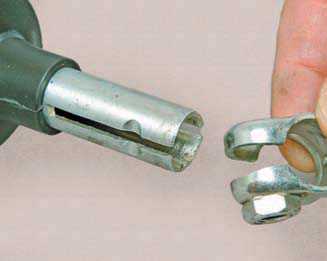

…и снимаем с тяги хомут клеммного соединения. Сдвигаем пыльник по тяге вперед…

…и извлекаем центрирующую втулку пыльника из отверстия в щитке передка.

Передний конец тяги управления с хомутом и пыльником: центрирующая втулка пыльника; пыльник; болт хомута; хомут; тяга

В салоне автомобиля снимаем заднюю и переднюю части облицовки туннеля пола (см. Снятие задней части облицовки туннеля пола и Снятие передней части облицовки туннеля пола).

Перекусываем бокорезами пластмассовый хомут крепления чехла рычага переключения передач…

…и снимаем чехол с рамкой со стержня рычага.

Извлекаем из отверстий в корпусе механизма управления два держателя жгута проводов блока управления подушками безопасности.

Головкой «на 10» с удлинителем отворачиваем два болта переднего крепления и две гайки заднего крепления корпуса механизма управления переключением передач.

Снимаем со шпилек пола кронштейн крепления передней части облицовки туннеля пола.

Приподнимаем за рычаг корпус механизма управления и сдвигаем его назад, выводя тягу из отверстия в щитке передка.

Механизм управления переключением передач в сборе Рычаг переключения передач можно заменить, не демонтируя корпус механизма управления, а сняв только заднюю и переднюю части облицовки туннеля пола. Для наглядности показываем снятие рычага на демонтированном корпусе механизма управления.

Отведя пружинный фиксатор оси рычага от стержня рычага, вынимаем ось из отверстий в рычаге и кулисе.

Выводим рычаг из отверстий тяги и кулисы. При необходимости вынимаем опоры подшипников кулисы из отверстий корпуса и вынимаем кулису с подшипниками. Заменив вышедшие из строя детали, собираем и устанавливаем механизм управления переключением передач в обратной последовательности. После установки регулируем привод управления коробкой передач (см. Регулировка привода управления коробкой передач).
