Устройство передней и задней подвески chevrolet niva

Вой переднего моста(борьба) — бортжурнал Chevrolet Niva Russian Tank))) года на DRIVE2

Как снять передний редуктор на ниве шевроле

Гул источник, причину не нашли на подъемнике, но перед этим официалы проехались вместе со мной по скоростной трассе и убедились, что гул. Правильно поняли, что Вам поменяли ещё раз пару — по гарантии?

А еще когда едешь прямо, никого не трогаешь, руль держишь прямо, отпускаешь на передаче газ, и машину начинает сносить вправо. Очень необходимо Ваше компетентное мнение.

А потом он забросил тему Если подшипники не дотянуты, то устраняется дотягиванием регулировочной гайки, заметьте, совсем не простым! Задний люфтит от силы на 10 градусов.

Вой продолжается, а решить — я бы рад, вот только не ясно, в чём проблема. Тут я, конечно, надеюсь на тех, кто столкнулся именно с такой проблемой на Niva Chevrolet у меня она с конца года.

Стоит ли менять гидрокомпенсаторы на болты на Ниве Шевроле

Что практичнее, болт или гидрокомпенсатор – этот вопрос волнует многих владельцев Шевроле-Нива. Для начала нужно выяснить – почему некоторые водители решаются на подобную замену? Ответ прост – внедрение компенсаторов вселяло надежду раз и навсегда решить вопрос с тепловыми зазорами. На деле плохое качество гидрокомпенсаторов только ухудшило ситуацию – денег потрачено больше, а проблема не решена.

По этой причине некоторые владельцы Нива-Шевроле «возвращаются к истокам» т. е. переходят обратно на болты. Можно много спорить об эффективности подобного перехода, но часто на форумах владельцев таких машин можно прочитать вот такие отзывы:

«…Поменял обратно «гидрики» на болты, итог: расход упал, холостой ход стабильный, тяга пошла с низов, сцепление стало заметно легче. Принятым решением доволен, замена себя оправдала».

Подобные высказывания встречаются все чаще и чаще. Многие не решаются на подобные действия — менять что-то в моторе владельцам боязно, поэтому каждый принимает такое решение для себя сам.

Диагностика износа сайлентблоков

Конечно, проводя постоянные проверки на состояние сайлентблоков подвески ВАЗ 2121, можно отследить тот момент, когда их нужно менять. Такие процедуры проводить крайне желательно, но случается, что такой возможности нет, поэтому на помощь подойдёт оценка поведения машины при езде. Мало кто знает, но характер движения машины может много сказать о её техническом состоянии. Точнее, при износе сайлентблоков на Ниве проявляется такие особенности поведения автомобиля при езде как:

Шевроле нива замена сайлентблоков

Меняем резиновые шарниры на полиуретан фирмы Втулка.ру На резинках машины хватает меньше, чем на 10тыс км.

Нива Шевроле замена сайлентблоков реактивные тяги(полиуретан)в первый раз!

Жидкость в распылителе — тормозная жидкость При установке новых шаровых обязателен подмер совмещения.

• ВАЗ 2121 стал вяло управляться;
• внедорожник начала уводить в сторону неведомая сила, при этом водитель не крутит руль (особенно сильно проявляется на высоких скоростях);
• из-под автомобиля появился глухой стук.

Такие неприятности, конечно, вполне могут сигнализировать и о проблемах в других узлах подвески, но при износе сайлентблоков это основные симптомы, которые игнорировать строго запрещено.

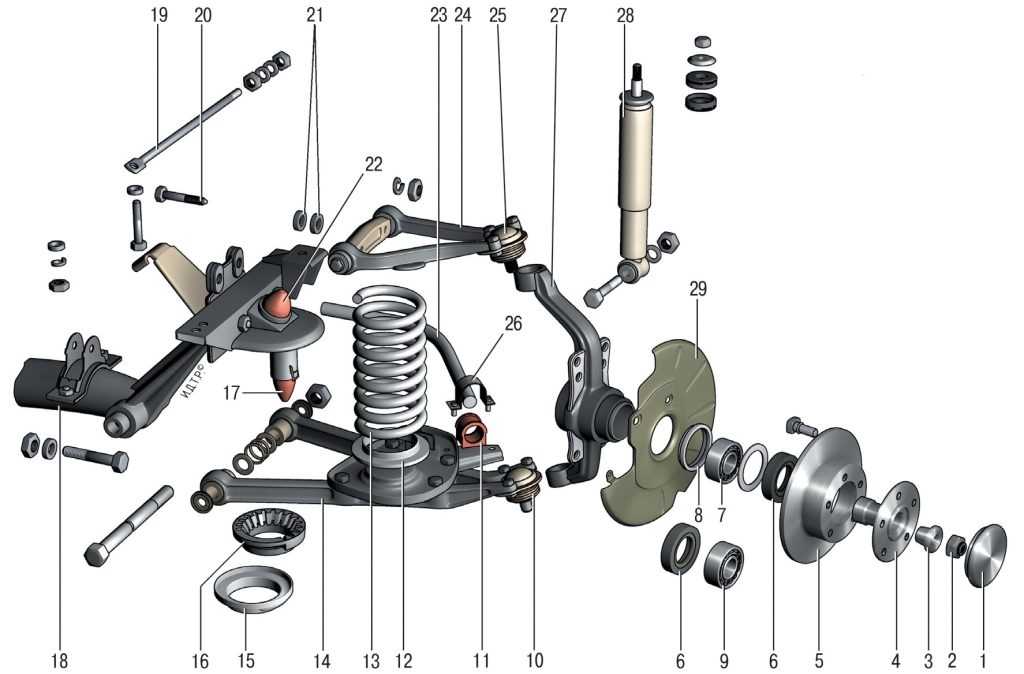

Передняя подвеска

1. колпак;
2. гайка;
3. конусная втулка;
4. ступица колеса;
5. тормозной диск;
6. сальник;
7. наружный подшипник;
8. кольцо;
9. внутренний подшипник;
10. нижний шаровый шарнир;
11. втулка стабилизатора;
12. нижняя чашка пружины;
13. пружина передней подвески;
14. нижний рычаг подвески
15. верхняя чашка пружины;
16. прокладка пружины;
17. буфер сжатия;
18. поперечина передней подвески;
19. растяжка;
20. болт крепления верхнего рычага;
21. регулировочные шайбы;
22. буфер хода отбоя;
23. стабилизатор;
24. верхний рычаг;
25. кронштейн;
26. поворотный кулак;
27. амортизатор;
28. защитный кожух переднего тормоза

Проверка технического состояния передней подвески

1

При каждом техническом обслуживании, а также при ремонте следует обязательно проверять состояние защитных чехлов шаровых шарниров подвески, обращая особое внимание на отсутствие механических повреждений чехлов. Необходимо внимательно осматривать детали подвески, проверяя, нет ли следов задевания о дорожные препятствия или кузов, нет ли трещин на деталях подвески, деформаций осей нижних рычагов, поперечины или рычагов подвески и элементов передка кузова, а также проверять состояние шаровых и резинометаллических шарниров. 2

Деформация поперечины передней подвески определяется замером расстояния между наружными поверхностями кронштейнов поперечины в зоне болтов крепления осей верхних рычагов. Если поперечина деформирована так, что невозможно отрегулировать углы установки колес шайбами при удовлетворительном состоянии всех элементов подвески, поперечину необходимо заменить в сборе

2. Деформация поперечины передней подвески определяется замером расстояния между наружными поверхностями кронштейнов поперечины в зоне болтов крепления осей верхних рычагов. Если поперечина деформирована так, что невозможно отрегулировать углы установки колес шайбами при удовлетворительном состоянии всех элементов подвески, поперечину необходимо заменить в сборе.

Проверка технического состояния резинометаллических шарниров (сайлентблоков)

1. Убедитесь в отсутствии деформации рычагов подвески, оси нижнего рычага, поперечины подвески; вывесите передние колеса автомобиля.

2. Замерьте радиальное смещение А наружной втулки 2 относительно внутренней втулки 6 и расстояние В между упорной шайбой 5 и внешним торцом наружной втулки 2, как показано на рисунке ниже.

1. резиновая втулка;
2. наружная втулка;
3. гайка крепления оси;
4. ось рычага подвески;
5. упорная шайба шарнира;
6. внутренняя втулка.

3. Заменить резинометаллические шарниры верхних и нижних рычагов в следующих случаях:

• при разрывах и одностороннем «выпучивании» резины;
• при подрезании и износе резины по торцам шарниров;
• если радиальное смещение А наружной втулки относительно внутренней превышает 2,5 мм;
• если размер В не укладывается в пределы 3–7,5 мм.

4. Если размер В выходит за указанные пределы, следует проверить правильность запрессовки резинометаллического шарнира в гнездо рычага.

5. Проверка зазора в верхних шаровых шарнирах проводится в следующем порядке:

• установите автомобиль на ровной горизонтальной площадке с твердым покрытием;
• поднимите правую (левую) переднюю часть автомобиля и снимите колесо;
• поставьте под нижний рычаг, ближе к шаровому пальцу, деревянную колодку высотой 230 мм и опустите на нее автомобиль;
• закрепите кронштейн 4 (см. рисунок ниже) индикатора приспособления на верхнем конце поворотного кулака;

1. верхний рычаг;
2. индикатор;
3. корпус верхнего шарового шарнира;
4. кронштейн крепления индикатора;
5. рычаг;
6. динамометрический ключ;
7. колодка.

• установите индикатор 2 по центру сферы корпуса 3 шарового шарнира пальца с небольшим предварительным поджатием, а затем совместите нулевое деление шкалы индикатора со стрелкой;
• закрепите на верхнем рычаге передней подвески вильчатый рычаг 5 длиной 0,7 м;
• создайте динамометрическим ключом 6 в вертикальном направлении нагрузку 196 Н•м (на конце вильчатого рычага 294 Н) сначала на вдавливание, а затем на выдергивание шарового пальца из корпуса шарнира;
• зафиксируйте соответствующие максимальные отклонения стрелки индикатора;
• подсчитайте значение зазора в верхнем шаровом шарнире, сложив величины отклонений от нулевого положения;
• суммарные показания индикатора не должны превышать 0,8 мм.

Ремонт или произвести диагностику можно как специализированном автосалоне, так и самостоятельно. И чтобы с экономить средства многие отдают предпочтение второму варианту. И если вы так же отдаете предпочтение второму варианту это статья поможет вам в этом.

Отличным отечественным внедорожником является нива шевроле, передняя подвеска так же, как и на любом другом автомобиле, требует своевременного обслуживания, чтобы она служила долго.

Как менять ремень генератора

В том случае, если на автомобиле установлен кондиционер, придется снимать ремень, который приводит в движение компрессор. Замена ремня на «Ниве Шевроле» была описана выше. После того как установите новый ремень генератора, ставьте привод кондиционера. Что касается натяжения привода компрессора, то необходимо, чтобы при нажатии с силой 10 кгс он прогибался не более чем на 8 мм. Но не стоит слишком сильно его натягивать, так как это приведет к быстрому износу подшипников и ручейков ремня.

При замене роликов и ремня генератора на «Ниве Шевроле» нужно выполнить такие манипуляции.

1. Снимаете рукава, которыми подводится к дроссельной заслонке воздух. Этим вы обеспечите ослабление натяжения.
2. При помощи головки на 13 ослабьте затяжки гаек, которыми осуществлено крепление кронштейна ролика натяжения.
3. Головкой или ключом на 13 проверните болт регулировки против часовой стрелки. При этом ремень генератора будет ослаблен.
4. Снимите с ролика натяжения и шкивов ремень генератора.

Процедура очень простая и не требует глубоких знаний. Установка производится в обратном порядке. Сначала надеваете ремень на шкив коленчатого вала, а в последнюю очередь заводите его за ролик. Когда установите элемент, можно приступить к регулировке.

Проверка технического состояния деталей передней подвески на автомобиле Niva Chevrolet

Устанавливаем автомобиль на подъемник или смотровую канаву

Подвеска перед осмотром должна быть хорошо промыта

Осматриваем резинометаллические шарниры нижних рычагов передней подвески

Шарниры нужно заменять, если обнаружены:

— разрывы и одностороннее вспучивание резины;

— износ резины по торцам шарнира;

— смещение наружной втулки шарнира относительно внутренней более 2,5 мм;

— если ширина резинового пояска между торцами наружной втулки и упорной шайбы шарнира не укладывается в пределы 3,0-7,5 мм.

Таким же образом оцениваем состояние верхних рычагов

Осматриваем амортизаторы и пружины передней и задней подвесок.

Пружины не должны иметь повреждений. Разрывы, растрескивания и сильная деформация резиновых втулок, подушек и буферов сжатия амортизаторов недопустимы.

Не допускается подтекание жидкости из амортизаторов. Незначительное «отпотевание» амортизатора в его верхней части при сохранении характеристик не является неисправностью.

Поочередно вывешивая передние колеса (при этом автомобиль должен быть надежно зафиксирован на опорной стойке), проверяем состояние подшипников ступиц передних колес

Колесо от руки должно вращаться равномерно, без заеданий и стуков.

Взявшись за колесо в вертикальной плоскости, поочередно резко тянем верхнюю часть колеса на себя, а нижнюю — от себя, и наоборот.

Убеждаемся в отсутствии люфта (стука). При наличии стука просим помощника нажать педаль тормоза.

Если при этом стук пропал, значит, неисправен подшипник ступицы, а если стук остался — то, скорее всего, изношена шаровая опора.

При чрезмерном люфте регулируем зазор в подшипниках. Проверяем состояние защитных чехлов верхних и нижних шаровых опор передней подвески.

Шаровые опоры с порванными или потрескавшимися чехлами заменяем.

Предварительно оценить состояние верхней шаровой опоры можно, сильно покачав за верхнюю часть колеса, в плоскости, перпендикулярной продольной оси автомобиля (при этом необходимо, чтобы помощник нажал до упора педаль тормоза).

Наличие люфта (стука) в подвеске — повод для более детальной проверки верхней шаровой опоры.

Для этого вывешиваем и снимаем колесо

Подставляем под нижнюю шаровую опору деревянный брусок и опускаем на него автомобиль до полного сжатия пружины

Длинной монтажной лопаткой поочередно качаем верхний рычаг передней подвески вниз и вверх, создавая нагрузку, соответственно на вдавливание и на вытягивание пальца шаровой опоры из корпуса опоры.

При этом следим за перемещением корпуса шаровой опоры относительно поворотного кулака

Если есть люфт, то заменяем шаровую опору

Для проверки состояния нижней шаровой опоры снимаем переднее колесо

Подставив опору под нижний рычаг (как можно ближе к шаровой опоре), опускаем на нее автомобиль до полного сжатия пружины

Длинной монтажной лопаткой поочередно качаем верхний рычаг передней вниз и вверх

И наблюдаем за перемещением корпуса опоры относительно поворотного кулака

Если обнаруживается люфт, то меняем нижнюю шаровую опору.

Задняя подвеска

А вот задняя подвеска шевроле нива зависимая и создавалась с упором на надежность – конструкторы пожертвовали комфортом взамен практичности.

Задняя подвеска нива шевроле

Правое и левое задние колеса перемещаются синхронно, что снижает эргономику и комфорт во время езды.

Особенности конструкции задней подвески:

1. Пружины фиксированы на площадках заднего моста и кузова автомобиля. Они гасят вертикальные колебания при езде по ямам или неровным дорогам. В отличие от передней подвески здесь колеса перемещаются синхронно в противоположных направлениях и меняют угол наклона автомобиля.
2. Амортизаторы, как и спереди, гидравлического типа работают на отбой, предупреждая раскачивание автомобиля. Они располагаются отдельно от пружины, что значительно упрощает замену.
3. Реактивные тяги удерживают задний мост, соединяются с кузовом при помощи специальных креплений. Поперечная штанга предупреждает боковое раскачивание автомобиля, а продольные тяги гасят колебания при резких торможениях или стартах.

С 2006 года были внесены доработки, что повысило надежность и комфорт подвески. Конструкция ходовой не изменилась, были усилены амортизаторы и сайлентблоки.

Особенности работы пружинной подвески

Одной из особенностей работы пружинной подвески является возможность подстройки жесткости. Различные типы пружин могут быть установлены, в зависимости от требуемого уровня жесткости и характеристик дорог. Например, для использования в условиях города и на дорогах с хорошим покрытием выбираются более мягкие и комфортные пружины, которые лучше амортизируют неровности дороги.

Важной особенностью работы пружинной подвески является ее способность компенсировать неравномерную нагрузку на колеса при поворотах и при торможении. Пружина сжимается или распрямляется в зависимости от нагрузки, что позволяет колесу оставаться на дороге и обеспечивает хорошую устойчивость автомобиля

Кроме того, пружинная подвеска обладает высокой прочностью и долговечностью. Она способна выдерживать большие динамические нагрузки и не теряет своих характеристик в течение длительного времени эксплуатации.

Из-за своих преимуществ пружинная подвеска широко используется на различных типах автомобилей, в том числе и на Ниве Шевроле. Она обеспечивает надежность и комфорт при перемещении по дорогам разного качества и позволяет справиться с различными условиями эксплуатации.

Устройство катриджа пружины

Роль амортизатора

Амортизатор в катридже выполняет ряд важных функций. Во-первых, он гасит колебания пружины при передвижении автомобиля, предотвращая ненужные скачки и качание кузова. Во-вторых, он улучшает комфорт при движении, сглаживая неровности дорожного покрытия.

Роль пружины

Пружина в катридже отвечает за поддержку и амортизацию нагрузки на автомобиль. Она позволяет поддерживать оптимальную высоту кузова и обеспечивает равномерную разгрузку передней оси.

Принцип работы катриджа пружины

При движении автомобиля пружина в катридже сжимается и растягивается в зависимости от неровностей дороги. Амортизатор обеспечивает плавное управляемое сжатие и растяжение пружины, преобразуя кинетическую энергию в тепло. Таким образом, катридж пружины обеспечивает оптимальное поведение автомобиля на дороге и улучшает управляемость и комфорт при движении.

Принцип работы пружинной подвески на примере передней подвески Нивы Шевроле

Передняя подвеска Нивы Шевроле представляет собой независимую пружинную подвеску типа Макферсон, которая обеспечивает отличную устойчивость и комфорт при движении по неровностям дороги.

Принцип работы пружинной подвески заключается в том, что она позволяет колесу двигаться по вертикали, амортизируя удары и вибрации от неровностей дороги. Это достигается за счет использования специальных пружин и амортизаторов.

Передняя подвеска Нивы Шевроле состоит из следующих компонентов:

• Стойки амортизаторов — предназначены для установки амортизаторов и крепятся к кузову автомобиля.
• Макферсоновы опоры — крепятся к пластику кузова.
• Пружины — выполняют функцию амортизации, восстанавливаяся после сжатия и разжатия.
• Амортизаторы — уменьшают колебания пружин, обеспечивая более комфортную поездку.
• Тяги стабилизатора — управляют передней подвеской и улучшают устойчивость при движении по поворотам.

Принцип работы пружинной подвески на примере передней подвески Нивы Шевроле состоит в следующем:

1. Когда колесо подвески проезжает по неровностям дороги, пружина сжимается, поглощая удары и обеспечивая более мягкое качание автомобиля.
2. Амортизаторы, установленные вместе с пружинами, затухают колебания и вибрации, дополнительно улучшая комфорт.
3. Тяги стабилизатора контролируют наклон кузова при движении по поворотам, обеспечивая большую устойчивость и снижая боковой крен.

Таким образом, пружинная подвеска передней оси Нивы Шевроле обеспечивает отличную устойчивость и комфорт при движении по неровностям дороги, а также повышает общую безопасность и управляемость автомобиля.

Основные симптомы неисправностей

Лада Калина Универсал Бортжурнал Замена шаровых опор 1. При движении автомобиля по прямой дороге, появляется увод в сторону, а также ухудшение устойчивости и управляемости.

2. Возможен повышенный износ шины, со стороны неисправного шарнира. Как правило, начинает усиленно стачиваться внутренняя часть колеса.

3. Может появиться стук при проезде неровностей, отдающий в сторону нижнего рычага подвески.

Как самому проверить состояние и исправность шаровых опор.

Для того, чтобы самостоятельно провести диагностику, состояния вращательных опор поворотного кулака, достаточно прежде всего, знать их устройство и принцип работы. А именно это, позволит вам понимать все тонкости проведения работ.

Способы диагностики своими силами и без подъемника

1. Проверка угла развала. Шаровая опора рычага подвески, больше всех других деталей, отвечает за угол развал колеса. При выходе ее из строя, колесо будет заваливаться в бок. На абсолютно ровной площадке, если смотреть на автомобиль с передней части, можно увидеть не ровно стоящее колесо. Для примера: люфт шарика в тефлоновой обойме на 1 мм., дает наклон колеса примерно в 1°, что внешне выглядит как смещение колеса от вертикали примерно в 1-1.5 см. Подробнее о самостоятельной регулировке сход развала.

2. Открыть капот, положить руку на чашку стойки и сильно покачать машину раза 2-3. Появление импульсных ударов в чашку, будет «звоночком» о возможных неисправности в подвеске. (принцип данного метода, схож с слушаньем рельсов, в ожидании поезда)

3. Поднять колесо домкратом до свободного состояния, поставить дополнительный упор под автомобиль с целью безопасности. После чего возьмите руками колесо в крайней верхней и нижней части и произведите его покачивание в горизонтальной плоскости ( одной рукой к себе другой от себя). Если почувствуете люфт или стук в подвеске, вероятнее всего неисправна шаровая опора.

!!! Будьте внимательны люфт колеса во всех плоскостях, может быть причиной изношенных подшипников ступицы, но разница в колебаниях в данном случае, должна быть значительно меньше.

4. Снять колесо на поддомкраченном автомобиле. Используя монтажную лопатку или широкую плоскую отвертку, приложите ее в место крепления рычага к поворотному кулаку. Путем механического воздействия, очень аккуратно проверти состояние люфта. Если люфта нет и пыльник в целом состоянии, значит шаровая опора в исправном состоянии.

Интересный факт

Диагностику шаровых опор, удобно делать в момент межсезонной переобувки шин, когда автомобиль находится на домкратах в подвешенном состоянии, вы можете проверить люфт в опорах без особых усилий.

Средний срок службы шаровых опор

Большую разницу на ресурс эксплуатации данных опор, оказывает качество дорожного покрытия и стиль вождения автомобилиста. Также не маловажную роль, играет высота профиля резины, что неоднократно было установлено. У автомобилей с низким профилем резины, срок исправной работы шаровых опор, в среднем короче в 2-3 раза, чем у машин с средним и высоким профилем резины, а связано это, в основном со слабым гашением колес, ударов от неровностей дороги, которые в свою очередь передаются на детали и узлы подвески. Среднестатистическим принято считать ресурс шаровых опор в 65-90 тысяч км., а на «низком» профиле, редкий случай когда удается отъездить 35 тысяч.км.

Очень важным аргументом хотелось бы отметить тот факт, что шаровые опоры в конструкции автомобиля, служат одним из главных элементом безопасности в вождении транспортного средства. Настоятельно рекомендуется, производить их диагностику и своевременный ремонт, используя только проверенных и качественных производителей.

Передняя подвеска

Проверка технического состояния передней подвески

1

При каждом техническом обслуживании, а также при ремонте следует обязательно проверять состояние защитных чехлов шаровых шарниров подвески, обращая особое внимание на отсутствие механических повреждений чехлов. Необходимо внимательно осматривать детали подвески, проверяя, нет ли следов задевания о дорожные препятствия или кузов, нет ли трещин на деталях подвески, деформаций осей нижних рычагов, поперечины или рычагов подвески и элементов передка кузова, а также проверять состояние шаровых и резинометаллических шарниров

2. Деформация поперечины передней подвески определяется замером расстояния между наружными поверхностями кронштейнов поперечины в зоне болтов крепления осей верхних рычагов. Если поперечина деформирована так, что невозможно отрегулировать углы установки колес шайбами при удовлетворительном состоянии всех элементов подвески, поперечину необходимо заменить в сборе.

Проверка технического состояния резинометаллических шарниров (сайлентблоков)

1. Убедитесь в отсутствии деформации рычагов подвески, оси нижнего рычага, поперечины подвески; вывесите передние колеса автомобиля.

2. Замерьте радиальное смещение А наружной втулки 2 относительно внутренней втулки 6 и расстояние В между упорной шайбой 5 и внешним торцом наружной втулки 2, как показано на рисунке ниже.

• резиновая втулка;
• наружная втулка;
• гайка крепления оси;
• ось рычага подвески;
• упорная шайба шарнира;
• внутренняя втулка.

3. Заменить резинометаллические шарниры верхних и нижних рычагов в следующих случаях:

• при разрывах и одностороннем «выпучивании» резины;
• при подрезании и износе резины по торцам шарниров;
• если радиальное смещение А наружной втулки относительно внутренней превышает 2,5 мм;
• если размер В не укладывается в пределы 3–7,5 мм.

4. Если размер В выходит за указанные пределы, следует проверить правильность запрессовки резинометаллического шарнира в гнездо рычага.

5. Проверка зазора в верхних шаровых шарнирах проводится в следующем порядке:

• установите автомобиль на ровной горизонтальной площадке с твердым покрытием;
• поднимите правую (левую) переднюю часть автомобиля и снимите колесо;
• поставьте под нижний рычаг, ближе к шаровому пальцу, деревянную колодку высотой 230 мм и опустите на нее автомобиль;
• закрепите кронштейн 4 (см. рисунок ниже) индикатора приспособления на верхнем конце поворотного кулака;

• верхний рычаг;
• индикатор;
• корпус верхнего шарового шарнира;
• кронштейн крепления индикатора;
• рычаг;
• динамометрический ключ;
• колодка.

• установите индикатор 2 по центру сферы корпуса 3 шарового шарнира пальца с небольшим предварительным поджатием, а затем совместите нулевое деление шкалы индикатора со стрелкой;
• закрепите на верхнем рычаге передней подвески вильчатый рычаг 5 длиной 0,7 м;
• создайте динамометрическим ключом 6 в вертикальном направлении нагрузку 196 Н•м (на конце вильчатого рычага 294 Н) сначала на вдавливание, а затем на выдергивание шарового пальца из корпуса шарнира;
• зафиксируйте соответствующие максимальные отклонения стрелки индикатора;
• подсчитайте значение зазора в верхнем шаровом шарнире, сложив величины отклонений от нулевого положения;
• суммарные показания индикатора не должны превышать 0,8 мм.

Проверка и регулировка углов установки передних колес

Шевроле Нива предназначена для движения по асфальту и бездорожью. Поэтому машина, кроме полного привода, имеет увеличенный клиренс. Последнее выполняет три функции:

• Снижение ударных нагрузок на кузов, колеса, подшипники.
• Обеспечение сцепления с дорогой.
• Уменьшение колебаний кузова во время движения по неровностям.

Подвеска делится на две части:

Кроме перечисленных деталей, подвеска включает и другие элементы: резиновые отбойники, сайлентблоки, болты, гайки, крепления, прокладки, кронштейны. Все они подвергаются большим динамическим и статическим нагрузкам. Кроме этого, резиновые части сайлентблоков и пыльники шаровых опор со временем рассыхаются и нуждаются в замене даже после длительного гаражного хранения автомобиля.

ОСОБЕННОСТИ КОНСТРУКЦИИ

Передняя подвеска независимая, на двух поперечных рычагах с каждой стороны, с витыми цилиндрическими пружинами, с телескопическими амортизаторами и стабилизатором поперечной устойчивости.

Рис. 6.1. Передняя подвеска:

1. колпак;

2. гайка;

3. центрирующая втулка;

4. ступица колеса;

5. тормозной диск;

6. сальник;

7. наружный подшипник;

8. кольцо;

9. внутренний подшипник;

10. шаровая опора;

11. втулка стабилизатора;

12. нижняя чашка пружины;

13. пружина передней подвески;

14. нижний рычаг подвески;

15. верхняя чашка пружины;

16. прокладка пружины;

17. буфер сжатия;

18. поперечина передней подвески;

19. растяжка;

20. болт крепления верхнего рычага;

21. регулировочные шайбы;

22. буфер хода отбоя;

23. стабилизатор;

24. верхний рычаг;

25. шаровой шарнир;

26. скоба;

27. поворотный кулак;

28. амортизатор;

29. защитный кожух переднего тормоза.

Верхние 24 и нижние 14 ( рис. 6.1) поперечные рычаги обеспечивают независимое перемещение каждого из передних колес в вертикальной плоскости (при преодолении дорожных препятствий).

Шаровая опора 10 имеет такую же конструкцию, что и шаровой шарнир 25, и соединена с поворотным кулаком и рычагом подвески так же, как и шарнир.

Верхний рычаг 24 подвески соединен с кронштейном поперечины осью, прикрепленной к кронштейну двумя болтами 20, а нижний рычаг 14 прикреплен болтом-осью к поперечине подвески.

Между осью верхнего рычага и кронштейном установлены регулировочные шайбы, изменением количества которых регулируют развал колес и продольный угол наклона оси поворота колеса. Оба рычага подвески
соединены с осями через резинометаллические шарниры (сайлентблоки), обеспечивающие беззазорное соединение этих деталей. Такой шарнир включает в себя резиновую втулку, наружную и внутреннюю
металлические втулки.

К нижним рычагам прикреплены болтами чашки пружин передней подвески.

В поворотном кулаке установлены два подшипника – внутренний 9 и наружный 7, во внутренних кольцах которых с натягом установлена ступица колеса. На ступице установлен тормозной диск 5. Со стороны
тормозного щита ступица уплотнена сальником 6, а снаружи – колпаком 1. Регулируют затяжку подшипников ступицы гайкой одноразового пользования 2.

Пружины 13 передней подвески цилиндрические. Амортизаторы 28 передней подвески – телескопические, двухстороннего действия. Верхние концы амортизаторов через резиновые подушки закреплены
в кронштейнах поперечины передней подвески, а нижние прикреплены к кронштейнам нижних рычагов.

Боковые крены кузова при прохождении поворотов компенсирует стабилизатор 23 поперечной устойчивости, закрепленный через резиновые втулки 11 по концам на нижних рычагах, а в средней части – на
крышке редуктора переднего моста и на лонжеронах кузова.

Проверка технического  состояния деталей подвески на автомобиле

Все проверки и работы проводите снизу автомобиля, установленного на подъемнике или смотровой канаве (с вывешенными передними колесами).

Для удобства снимите соответствующее колесо.

На резиновых деталях подвески не допускаются:

• признаки старения резины;

• механические повреждения.

На резинометаллических шарнирах не допускаются:

• признаки старения, трещины, одностороннее выпучивание резинового массива;

• отрыв резинового массива от арматуры. Дефектные детали замените.

Особое внимание обратите на механические повреждения (деформации, трещины и т.п.) элементов подвески, особенно рычагов.

1. Проверьте состояние защитных чехлов шаровых опор и

2. шаровых шарниров. Если чехлы имеют повреждения, замените шарнир в сборе.

3. Осмотрите резиновые подушки верхних шарниров и

4. резиновые втулки нижних шарниров амортизаторов.

5. Осмотрите резинометаллические втулки верхнего и

6. нижнего рычагов.

7. Проверьте состояние резиновых втулок стабилизатора поперечной устойчивости и надежность крепления скоб стабилизатора к нижним рычагам,

8. лонжеронам кузова,

9. редуктору переднего моста.
