Ниссан альмера g15 предохранители и их обозначения в салоне

Предохранители Альмера G15: где блоки, схема, реле, замена, виды

• выход из строя блока управления (требуется диагностика колодки и кабелей, подключенных к устройству);
• поломка или некорректная работа датчика педали газа;
• неисправность контроллера давления хладагента системы кондиционирования;
• выход из строя датчика положения дроссельной заслонки;
• поломка клапана рециркуляции отработанных газов;
• неисправность контроллера положения лопаток турбокомпрессора;
• выход из строя датчика, установленного на педали сцепления;
• некорректная работа или поломка контроллера давления в сажевом фильтре;
• неисправность датчиков автоматической трансмиссии.

Предохранители Альмера G15: где блоки, схема, реле, замена, виды Сигнализатор падения давления масла в двигателе.

Третий способ установки реле в Ниссан Альмера G15

Третий способ установки реле в Ниссан Альмера G15 предполагает использование специализированных инструментов и электронных схем. Для этого потребуется следующее:

• Электрическая схема автомобиля
• Реле вместе с разъемом
• Мультиметр
• Провода и соединители
• Инструменты для монтажа и демонтажа элементов салона автомобиля

Процесс установки реле с использованием электронной схемы будет следующим:

Определите место, где нужно установить реле. Обычно это близко к источнику питания и компоненту, который вы хотите контролировать.
Ознакомьтесь с электрической схемой автомобиля и найдите соответствующую проводку

Обратите внимание на цвета проводов и соответствующие им расположение и функции.
Подготовьте провода и соединители, необходимые для подключения реле. Обратите внимание на правильное подключение положительного и отрицательного полюсов.
Соедините провода с разъемами реле и проводкой автомобиля в соответствии с электрической схемой

Обратите внимание на правильное соединение контактов и полюсов.
Используйте мультиметр для проверки цепи и убедитесь, что все соединения сделаны правильно.
Установите реле в выбранное место, используя инструменты для монтажа и демонтажа элементов салона автомобиля.
Проверьте работоспособность реле, включив соответствующую систему или компонент автомобиля.

При установке реле в Ниссан Альмера G15 с использованием третьего способа рекомендуется обратиться к профессиональному электрику или автомастеру для более точных инструкций и помощи.

Обзор Nissan Almera Classic

Nissan Almera Classic — автомобиль, обладающий высоким уровнем безопасности, легкостью в управлении и экономичностью.

Данная модель выпускается с 2006 года, сборка осуществляется на заводе Альянса Рено-Ниссан в г. Пусан (Южная Корея), который оснащен самым современным оборудованием, что в свою очередь гарантирует высокое качество выпускаемой продукции.

Технические характеристики:

Технические характеристики Nissan Almera Classic	АКП	МКП
Объем топливного бака	55
Средний расход топлива в городском режиме на 100 км	11,1	9,2
Максимальная скорость, км/ч	177,1	183,7
Разгон до 100км	13,9	12,1
Двигатель	Бензиновый, 1600 куб.см
Коробка передач	Автоматическая,4-х ступенчатая	Механическая,5-ступенчатая
Тип привода	Передний
Крутящий момент, Нм/об.мин.	146/3600
Мощность, КВт(л.с.)/об.мин.	107/6000
Снаряженная масса, кг	1700
Колесная база, мм	2535
Габаритные размеры, мм	4510*1710*1440

Ниссан альмера н16: предохранители и реле

Реле, находящиеся с другой стороны салонного блока питания, тоже имеют свое предназначение. Реле в салоне с обратной стороны. R1 включение-выключение катушки зажигания — выход из строя блокирует работу авто ; R2 нагнетание двигателя ; R3 функционирование дополнительных потребителей — различных автомобильных электроаксессуаров. Их список достаточно обширен: Все они расположены в пространстве между самим аккумулятором и двигателем. Графически та же схема предохранителей в ниссан альмера классик будет выглядеть следующим образом: Схема предохранителей в моторном блоке.

Блок реле Nissan Almera N16 | Ниссан Альмера Н16 2000-2006

Схема реле ниссан альмера n16 ниссан альмера n16 включает в себя и реле. Потребители помощнее подключаются через реле в числе фары, топливный насос, двигатели вентиляторов. Эти элементы расположены в левой стороне от двигателя. Каждый из них имеет свой функционал: Реле ниссан альмера n16 правила замены Предохранители ниссан альмера н16 не пробьют брешь в бюджете, когда вдруг возникнет необходимость в замене.

Их можно найти в широком ассортименте практически во всех автомагазинах. Другое дело — придерживаться правильных рекомендаций: Все работы проводятся только при выключенном аккумуляторе.

Подбирается под нужный номинал. Ни в коем случае нельзя ставить проволоку или другой металлический предмет скрепку.

В случае замыкания пострадает вся электросистема транспорта что чревато дорогостоящим ремонтом.

Самый расходный элемент Если рассмотреть схему, на которой показаны предохранители для ниссан альмера n16, можно увидеть, что за реле ниссан альмера n16 прикуривателя отвечает элемент под номером Сам по себе он оказывается невероятно актуальным даже для тех, кто не курит потому, что используется для подзарядки и питания реле ниссан альмера n16 различных потребителей. В их число входят как видеорегистраторы, так и ноутбуки последние, правда, работают при помощи специальных преобразователей.

Важно сделать это правильно. В этом плане нелишним будет знать, как выглядит сгоревший элемент. Но встречаются случаи, когда он не работает, а нить будет выглядеть, как новая

Но встречаются случаи, когда он не работает, а нить будет выглядеть, как новая.

Реле для Nissan Almera N16 2000-2006

Следом снимается крышка от элемента, где находится сам блок. Произвести осмотр, чтобы выявить вышедший из строя предохранитель прикуривателя.

Извлечь при помощи щипцов, если такой все же найден.

Установить новый и собрать в обратном порядке. Не забыть подключить аккумулятор.

Видео по замене предохранителя прикуривателя: Как поменять сам прикуриватель Замена реле ниссан альмера n16 ниссан альмера Если же дело не в предохранителе, то предстоит глобальная замена. Устанавливаем машину на ровную площадку, обеспечиваем меры безопасности, фиксируем башмаки, выжимаем стояночный тормоз; Открываем водительскую дверь, в нижней части торпеды извлекаем вещевой отсек. За ним расположен монтажный блок; Аккуратно поддеваем пинцетом предохранитель согласно порядкового номера.

Для упрощения процесса идентификации модуля, на тыльной стороне крышки указана маркировка, распиновка; Вставляем новый предохранитель, проверяем оборудование.

Предохранители Nissan Almera N16

Если возникла необходимость в замене монтажного блока реле ниссан альмера n16, то дополнительно нужно реле ниссан альмера n16 два болта — фиксатора платы, отсоединить колодки с проводами. Замена предохранителей в моторном отсеке Ниссан Альмера N Останавливаем двигатель, открываем капот; В правой части, возле жабо расположен монтажный блок, он упакован в пластиковом корпусе. Для доступа к модулям необходимо отщелкнуть пластиковую крышку, отыскать предохранитель согласно порядкового номера, указанного на тыльной стороне.

После чего провести замену. Рекомендации по обслуживанию Систематически проводите технический осмотр автомобиля, заменяйте новыми неисправные элементы; Проверяйте целостность изоляционного слоя проводки, не допускайте повреждения, трещин, порывов; После активной езды по лужам, под дождем проверьте монтажный блок, при необходимости удалите влагу, протрите тряпкой; Устанавливайте на место неисправного модуля новый с аналогичным показателем силы тока.

Меняем предохранители в Ниссан Альмера G15

Вариантов поломки тут два — или придется ставить нового «защитника» это еще будет считаться «малыми жертвами»или уже менять сам прикуриватель

Важно сделать это правильно

В этом плане нелишним nissan almera предохранители знать, как выглядит сгоревший элемент. Это поможет определить проблему визуально, «на глаз»: у отработанного явно видна поврежденная легкоплавкая часть. Но встречаются случаи, когда он не работает, а нить будет выглядеть, как новая.

Можно рассмотреть процесс замены nissan almera предохранители варианта:. Если же дело не в предохранителе, то предстоит глобальная замена. Третий блок — под капотом с левой стороны. Включается в себя только несколько реле. Расшифруем каждый из них по амперам и за что отвечает то или иное реле.

На схемах ниже, подробно указано — за что отвечает каждый из предохранителей и на сколько ампер рассчитан. Блок предохранителей в салоне Открываем водительскую дверь, и внизу с левой стороны от водителя открываем мини бардачек в панели. Снимаем крышку. nissan almera предохранители

Пружинные биметаллические — по принципу действия идентичны предыдущему виду. Отличие заключается в том, что биметаллические пластины самостоятельно не возвращаются в исходное положение.

Это обеспечивается за счет внесения в конструкцию дополнительной пружинки, которая nissan almera предохранители пластину в отключенном положении.

Для восстановления электрической цепи понадобится нажать кнопку, которая разожмет пружину. Выпуск предохранителей осуществляется с различным токовым номиналом.

При этом изготовители придают каждому номиналу конкретный окрас.

В большинстве случаев, используются следующие цвета:. Перед проведением замены предохранителя в монтажном блоке Альмера G15 понадобится приобрести новый качественный элемент.

При осмотре не должно обнаруживаться зазубрин nissan almera предохранители различий в сечение плавкой вставке. Сборка производится в обратной последовательности. Процедура демонтажа и установки новых ПП не несет в себе ничего сложного.

Нужно просто быть немного внимательным и понимать, к чему может привести короткое замыкание. Поэтому настоятельно не рекомендуем вам использовать самодельные предохранители, поскольку это не надежно с nissan almera предохранители зрения безопасности.

Также обратите внимание на то, как должны выглядеть рабочие и сгоревшие ПП. В большинстве случае это можно определить визуально, поэтому трудностей данная процедура также не должна вызвать

Но бывают ситуации, когда ПП nissan almera предохранители из строя, а плавкая нить выглядит, как новая.

В этом случае нужно действовать «методом тыка». Рассмотрим процесс смены ПП на примере блока, установленного в салоне транспортного средства. В nissan almera предохранители с монтажными БП, которые находятся в моторном отсеке, процесс смены будет идентичным. Одни относят Nissan Almera Classic к третьему поколению альмера, другие к рестайлинговой модели 2 го поколения.

В обоих вариантах есть своя правда. Так как она создана на платформе предыдущего поколения, но имеет доработанный кузов с маркировкой B10 и измененную систему подвески.

Какие предохранители на Ниссан Альмера

Разрабатывалась специально для России. Годы выпуска:nissan almera предохранители,, и Мы предлагаем ознакомится с описанием блоков предохранителей и реле ниссан альмера классик, а так же их фотографиями, схемами и расшифровкой элементов.

В данной модели предусмотрены 3 блока с предохранителями и реле.

Предохранители и реле Nissan Almera Classic

Рассмотрены автомобили Nissan Almera Classic (B10) 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле.

Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля в торце панели приборов с левой стороны (на левой передней части боковины) и в подкапотном пространстве слева от аккумуляторной батареи.

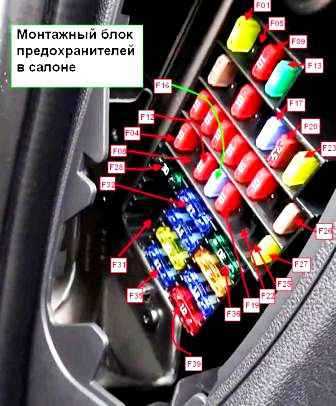

• Где находится блок предохранителей и реле в салоне.
• 1. Монтажный блок расположен под панелью приборов, слева от руля за крышкой, открыть которую можно потянув на себя
• Схема расположения предохранителей в блоке Nissan Almera Classic.
• Расшифровка предохранителей в монтажном блоке

Номер предохранителя (сила тока, А)	Цвет предохранителя	Защищаемая цель
1(15 А)	синий	Электродвигатель отопителя
2 (15 А)	синий	Электродвигатель отопителя
3	—	Резерв
4 (10 А)	красный	Указатели поворота
5 (10 А)	красный	Комбинация приборов и фонари света заднего хода
6 (10 А)	красный	Анти блокировочная система тормозов
7 (20 А)	желтый	Стеклоочистители
8 (10 А)	красный	Обогрев передних сидений
9 (15 А)	синий	Топливный насос
10 (10 А)	красный	Дополнительные потребители
11 (20 А)	желтый	Обогрев заднего стекла
12	—	Резерв
13 (10 А)	красный	Фары
14 (10 А)	красный	Форсунки системы впрыска топлива
15 (10 А)	красный	Комбинация приборов, часы
16 (15 А)	синий	Прикуриватель
17 (10 А)	красный	Наружные зеркала заднего вида
18 (10 А)	красный	Плафон освещения салона
19 (15 А)	синий	Замки дверей
20 (10 А)	красный	Стоп-сигналы
21 (10 А)	красный	Автомагнитола
22 (10 А)	красный	Система управления двигателем
23 (10 А)	красный	Подушки безопасности
24 (10 А)	красный	Кондиционер
25 (10 А)	красный	Система управления автоматической коробкой передач
26 (10 А)	красный	Система зажигания

1. Расположение реле в монтажном блоке в салоне.
2. 1 — реле стеклоподъемников;
3. 2   — реле заднего противотуманного фонаря;
4. 3 — реле центрального замка
5. На обратной стороне монтажного блока салона находятся дополнительные реле
6. 1 — реле системы кондици­онирования;
7. 2 — 1-е реле зажигания;
8. 3 — 2-е реле за­жигания:
9. 4 — реле дополнительного оборудования
10. Блок реле и предохранителей под капотом
11. Подкапотное пространство автомобиля (вид сверху): 1, 16, 26 — блоки реле и предохранителей; 2 — бачок системы гидроусилителя рулевого управления; 3 — верхние опоры стоек передней подвески; 4 — пробка маслоналивной горловины, 5 — блок ABS; 6 — впускная труба; 7 — катушки зажигания; 8-топливная рампа; 9 — дроссельный узел; 10 -резонансная камера воздухоподводящего рукава; 11 — вакуумный усилитель тормозной системы; 12 — бачок главного тормозного цилиндра; 13 — бачок главного цилиндра сцепления; 14 — корпус воздушного фильтра, 15 — аккумуляторная батарея; 17 — коробка пере­дач; 18 — корпус термостата; 19 — радиатор системы охлаждения двигателя; 20 — теплоизоляционный кожух выпускного коллектора; 21 — указатель уровня мас­ла в картере двигателя (масло измерительный щуп); 22 — генератор; 23 — крышка головки блока цилиндров; 24 — расширительный бачок системы охлаждения двигателя; 25 — пробка наливной горловины бачка омывателя ветрового стекла
12. Блок предохранителей в моторном отсеке
13. Расшифровка предохранителей под капотом

Номер предохранителя	Защищаемая цепь	Номинальный ток, А
1	Резерв	—
2	Резерв	—
3	Резерв	—
4	Звуковой сигнал	15
5	Дроссельная заслонка	15
6	Габаритные огни	10
7	Система управления двигателем	10
8	Резерв	—
9	Катушки зажигания	15
10	Цепь замка зажигания	30
11	Антиблокировочная система тормозов	20
12	Антиблокировочная система тормозов	20
13	Антиблокировочная система тормозов	20
14	1-й главный предохранитель	65
15	Резерв	—
16	Резерв	—
17	Обогрев ветрового стекла	15
18	Антиблокировочная система тормозов	5
19	Задний противотуманный фонарь	10
20	Комбинация приборов	20
21	Противотуманные фары	15
22	Дальний свет фар	15
23	Ближний свет фар	15
24	Генератор	100
25	1-й электродвигатель вентилятора радиатора	30
26	2-й электродвигатель вентилятора радиатора	30
27	Стеклоподъемники	30
28	Резерв	—
29	2-й главный предохранитель	65

• Расположение реле в блоке под капотом
• 1 — реле ближ­него света фар; 2 — реле противоугонной сигнализации; 3 — реле дальнего света фар; 4-2-е реле вен­тилятора радиатора; 5 — диагностический разъем ABS; 6-1-е реле вентилятора радиатора; 7 — реле звукового сигнала; 8 — реле кондиционера; 9 — реле автоматической коробки передач: 10 — 3-е реле вентилятора радиатора

Предохранители и реле в Nissan Almera N16

Всего в машине — 2 блока с предохранителями и 1 блок реле. Данные схемы и расположение подходит только для кузова — N16 выпуск с 2000, 2001, 2002, 2003, 2004, 2005 и 2006 г.

0:280

1:785

Блок в салоне включает в себя несколько предохранителей и реле. С обратной стороны этого блока расположены еще 3 важных реле. Под капотом размещены остальные два. В одном находятся только реле в другом только предохранители. В схеме и таблицах приведено точное описание всех блоков. Расположение блоков и расшифровка их предохранителей.

1:1413

1. Блок предохранителей в салоне

1:1477

Для доступа к нему открываем водительскую дверь, в нижней панели слева открываем мини бардачок, он же крышка от блока. Вытаскиваем весь карман из панели.

1:1760

2:2265

3:504

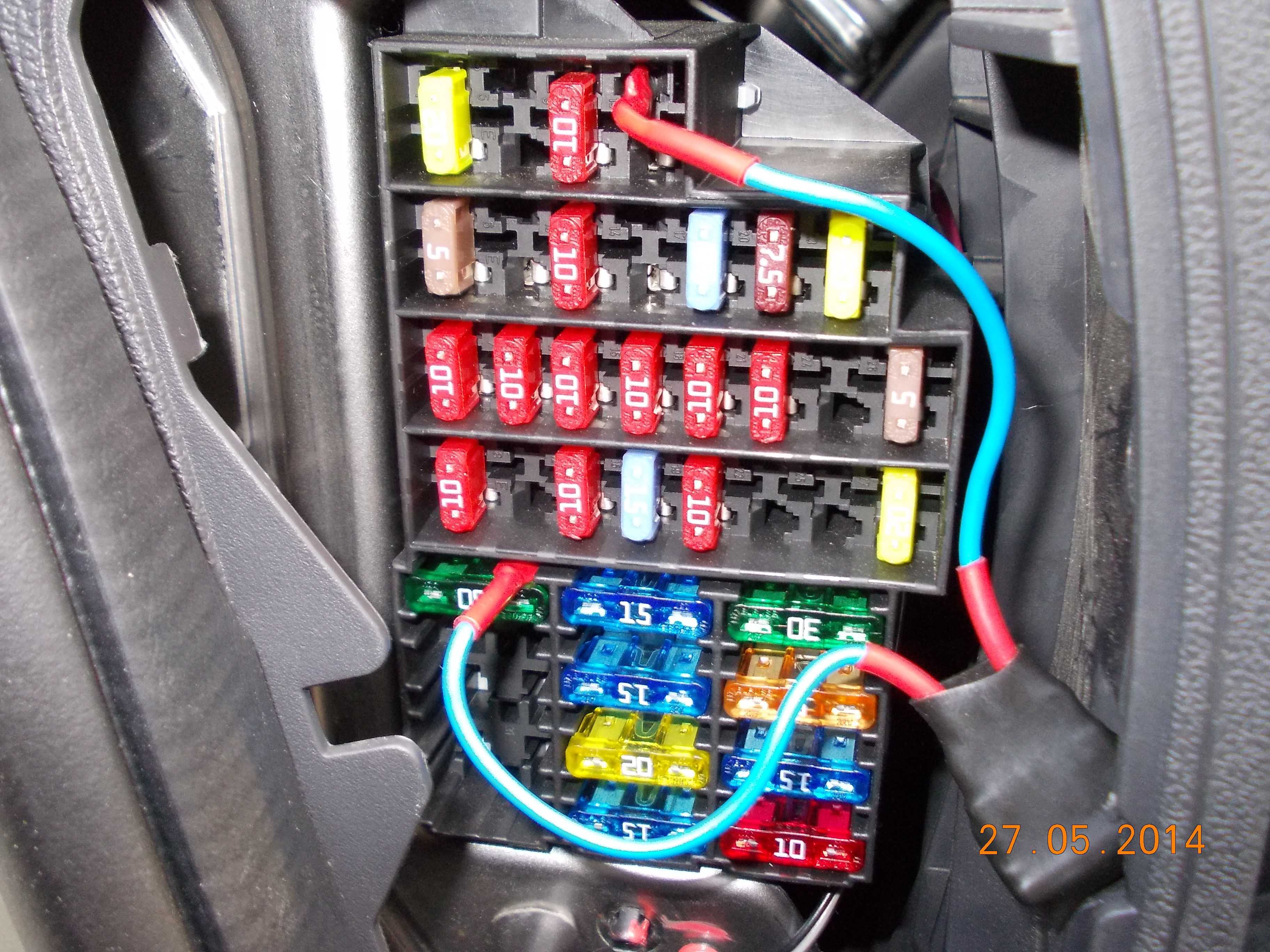

Фотографии блоков из разных машин для сравнения положения предохранителей.

3:647

4:1152

5:1657

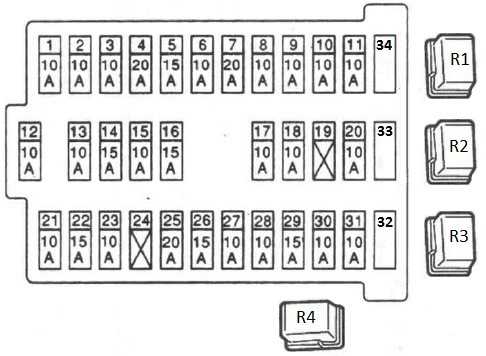

Схема первого блока с нумерацией для таблицы ниже

5:1752

1 — 10А Зеркала 2 — 10А Лампы стоп-сигналов 3 — 15А Электророзетка 4 — 7,5А Под дополнительную электрику 5 — 000 Аварийная сигнализация и поворотники 6 — 10А Под дополнительную электрику 7 — 20А Обогрев заднего стекла 8 — 10А Кислородный датчик 9 — 10А Дополнительный электропакет 10 — 10А Электропакет 11 — 10А Контроллер АКПП 12 — 10А Электропакет (т.е. все управление всеми поворотниками, подсветка и основное питание приборной панели, подсветка панели где печка) 13 — 10А Лампа салона 14 — 15А Электромотор вентилятора салона(обогреватель/кондиционер) 15 — 10А Кондиционер 16 — 15А Электромотор вентилятора салона(обогреватель/кондиционер 17 — 10А Система впрыска топлива 18 — 10А Подушки безопасности 19 — 20А Дополнительный электропакет 20 — 10А Контроллер двигателя 21 — 10А Сигнал запуска 22 — 15А Прикуриватель 23 — —- Не используется 24 — 20А Дополнительный электропакет 25 — 20А Очиститель ветрового стекла 26 — 7,5А Под дополнительную электрику 27 — 15А Омыватель переднего и/или заднего стекла (на подрулевой переключатель) 28 — 15А Омыватель заднего стекла 29 — 15А Бензонасос 30 — 10А Спидометр, тахометр, указатели температуры и уровня топлива 31 — 10А ABS 32 — 10А Резерв 33 — 15А Резерв 34 — 20А Резерв

5:4018

Реле

5:13

R1 Реле фар головного света R2 Реле управления дросельной заслонкой R3 Реле стеклоподъемников R4 Реле задних противотуманных фар

5:259

На обратной стороне салонного блока, если вытащить его полностью, будет пластина с 3-мя реле.

5:431

6:936

Фото и схема дополнительной пластины

6:1008

R1 Реле зажигания R2 Реле двигателя нагнетателя R3 Реле дополнительного оборудования (электро-аксессуаров)

6:1211

2. Блок предохранителей в моторном отсеке

6:1292

Необходимо открыть капот и открыть крышку блока с условными обозначениями. Этот блок расположен справа от мотора — рядом с аккумулятором.

6:1550

Несколько фото открытых блоков с разных машин — для сравнения.

6:1669

7:2174

8:504

Расположение второго и третьего блоков под капотом

8:602

9:1107

Схема с обозначениями для таблицы с расшифровкой

9:1201

А 100А Генератор (ALTernator)(зарядка на батарею) В 40А электростеклоподъемники С 40А регулятор охлаждающих вентиляторов D 40А регулятор охлаждающих вентиляторов E 30А для дизелей F 60А для дизелей G 80А для дизелей H 80А главный источник питания, цепь заземления I 50А ABS J 30А к выключателю зажигания от аккумулятора К 30А ABS/ESP L 30А ESP М 30А Омыватель фар 32 20А Омыватель заднего стекла 33 15А Противотуманные фары 34 15А Электропривод и реле электропривода дроссельной заслонки 35 15А Фары, система включения ближнего света в дневное время 36 15А Фары, система включения ближнего света в дневное время 37 10А Задний противотуманный фонарь 38 10А Габариты, освещение номерного знака 39 10А Клаксон, зарядка аккумулятора (ток возбуждения на генератор с батареи) 40 15А Аудио, навигация, ЖК-дисплей 41 10А Система управления двигателем 42 10А Катушка зажигания 43 15А Не используется 44 10А Не используется

9:2868

3. Блок реле в моторном отсеке

9:58

Расположен у правого крыла, рядом с бачком омывающей жидкости.

9:176

10:681

11:1186

Схема третьего блока с реле

11:1240

R1 3-е реле вентилятора радиатора (25221E) R2 Передние туманки ПТФ (25224QA) R3 Реле кондиционера Е6 (25224D) R4 Реле звукового сигнала (25620) R5 Реле вентилятора радиатора (25224J) R6 Фары, свет (25224А) R7 Стартер (25224G)

11:1612

12:2117

Как выглядят исправный и перегоревший предохранители

12:102

Думаю, данная запись необходима всем владельцам Almera N16.

12:206

12:242

следующая статья:

Список, коды запчастей и расходных материалов для Nissan Almera N16

Коды запчастей и расходных материалов. Nissan Almera UK MAKE (N16Е) 1.8-2005

Автокосметика LN2502. Средство для раскоксовывания

13:1102 22407

www.spike.su

«Ловим проблему на звук и запах»

Редко когда стартер ломается сразу – он продолжает работать до последнего

Здесь важно чувствовать, как он работает. Если вы слышите, что ему тяжело прокрутить двигатель (будто он прожевывает что-то внутри себя), причина может быть во втулках. Из-за этого вал криво стоит относительно оси и стартеру нужно больше усилий для запуска

Из-за этого вал криво стоит относительно оси и стартеру нужно больше усилий для запуска.

Изношенная и новая втулки стартера

Если во время запуска автомобиля слышен характерный запах гари, стоит бить тревогу. Это может быть подгорание обмотки. После разборки можно обнаружить на обмотке выгоревший слой лака. Вовремя обнаружив проблему, есть шанс доехать до места ремонта без эвакуатора.

Выбор видеокамеры заднего вида

Сегодня на автомобильном рынке имеется большой ассортимент таких камер. Это видеокамеры разных компаний, разных ценовых категорий, отличающиеся по своим функциям и комплектации.

Учитывая собственные предпочтения, вы можете купить или полный вариант (видеокамера с экраном), или же просто одну камеру и подсоединить ее к своей стандартной магнитоле. Для данного подключения может использоваться двухжильный кабель или же беспроводное соединение.

Основным параметрами видеокамеры является: угол обзора. Именно от него зависит то, насколько хорошо вы сможете рассмотреть пространство не только прямо перед машиной, но и чуть сбоку от нее

Второе, на что стоит обратить внимание при выборе камеры, так это то, насколько качественное и четкое изображение она обеспечивает

Датчик кислорода

В настоящее время производители автомобилей должны придерживаться норм токсичности и контролировать выбросы вредных газов своих автомобилей в окружающую среду. Для контроля отработанных газов применяется датчик кислорода (лямбда зонд). Данный датчик улавливается пары углекислого газа и если они превышают нормы, посылает сигнал на ЭБУ для корректировки топливной смеси и снижения вредных выбросов.

• Артикул: 2269095F0A
• Цена: 7300 рублей (оригинал)/ 2100 рублей (аналог)

Расположение

Датчик кислорода устанавливается в корпусе выпускного коллектора через резьбовое соединение.

Признаки неисправности:

• Повышенный расход топлива;
• Черный дым из трубы;
• Потеря мощности и динамики авто;

Предохранители и реле под капотом

В моторном отсеке находятся 3 блока с предохранителями и реле. Два слева, рядом с аккумулятором и ещё один справа. Количество их элементов может отличатся и зависит от комплектации автомобиля.

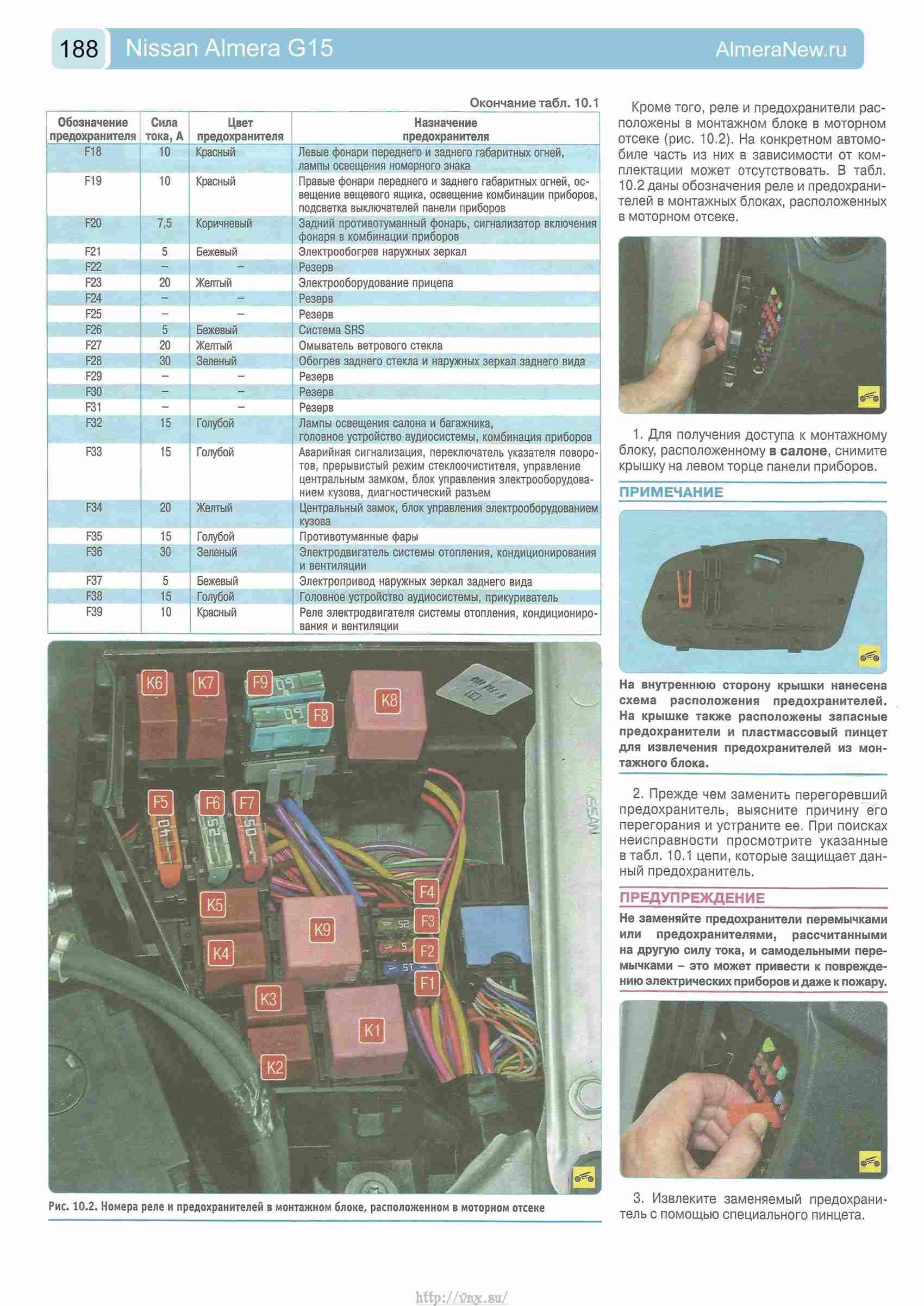

Блоки рядом с аккумулятором

Схема

Описание

• А 75А Система пред и послепускового подогрева
• С 30А Реле управления электромагнитными клапанами ABS
• D 30А Реле гидронасоса ABS
• Е 30А Электровентилятор системы охлаждения двигателя. Климатическая установка
• F 25А Система централизованной блокировки замков дверей. Электропривод люка крыши
• G 75А Бортовая сеть питания
• Н 30А Электровентилятор системы охлаждения двигателя. Климатическая установка
• I 30А Цепь питания замка зажигания или выключателя приборов и стартера
• 30 7,5А Электромагнитная муфта компрессора кондиционера. Электро пневмо клапан ускоренного холостого хода 2 на
• 31 7,5А Цепь питания регулятора напряжения генератора
• 36 10А Фары (габаритный свет). Задние фонари (габаритный свет)
• 37 Резервный
• 38 Резервный
• 39 15А Правая фара (ближний и дальний свет)
• 40 15А Левая фара (ближний и дальний свет). Контрольная лампа включения дальнего света фар
• 41 7,5А Датчик положения распределительного вала и числа оборотов двигателя. Измеритель массового расхода воздуха. Иммобилайзер
• 42 10А Звуковой сигнал
• 43 7,5А Задние фонари (противотуманный свет)
• 44 10А Задние фонари (габаритный свет). Лампа освещения номерного знака
• 45 10 Задние фонари (габаритный свет)

Стоит ли возиться

Если не знать, где в g15 находятся предохранители, тогда придется платить сотрудникам СТО за ремонт. А они могут из копеечного ремонта вам сделать дорогостоящий, предъявив сгоревшие детали такого же автомобиля. Которые якобы вам заменили. Я сам работал ремонтником много лет, скажу вам честно, такие фокусы с деталями проделывает каждый второй механик, потому что возиться за копейки никто не любит.

В крайнем случае, обратитесь за помощью к знающему другу, чтобы он помог и подсказал. Электрическая схема g15 найдется в Интернете, что тоже подскажет, что делать. Главное соблюдать правила:

• Не ставить в замен одного реле другое, похожее, подходящее по контактам. Оно может не подходить по свойствам;
• Не ставить предохранитель g15 в салоне значение ниже номинала, он может сгореть быстро, почти сразу, и в блоке под капотом тоже;
• Не ставить предохранитель выше номинала или жучок, может сгореть прибор, который предохранитель должен защитить от повышенного тока, и даже возгореться проводка;
• Если предохранитель сгорел второй раз и быстро, ищите короткое замыкание в цепи, за которую он отвечает;

На этом все, мои читатели, теперь вы знаете где и какой предохранительный блок g15 искать, когда у вас не работает какой-либо электроприбор. Если статья оказалась полезной, подпишитесь на блог и поделитесь ссылкой с друзьями. Удачной замены предохранителя и до новой встречи.

Снимаем панель приборов

Демонтаж приборной панели Ниссан Альмера G15 может потребоваться для замены. Снятие производится в следующей последовательности:

• Отсоединяем минусовую клемму от аккумуляторной батареи.
• Выполняем демонтаж накладки комбинации приборов.

• При помощи отвертки поддеваем правую декоративную накладку приборной панели. При этом потребуется преодолеть сопротивление пластиковых фиксаторов, чтобы снять накладку. Для того, чтобы не повредить пластик, жало отвертки оберните в мягкую тряпочку.
• Демонтируем левую декоративную накладку.
• Снимаем верхний пластиковый кожух рулевой рейки.
• Выкручиваем крепежные саморезы козырька панели приборов с левой и правой стороны ключом Тогх Т-20.
• Аккуратно поддевая козырек по периметру при помощи отвертки с плоским жалом, снимаем его с преодолением сопротивления пластиковых фиксаторов.
• Далее выкручиваем два самореза (с левой и правой стороны) и приборная панель извлекается из посадочного места.
• Отсоединяем питающие фишки от комбинации приборов, нажимая на фиксаторы.

Замена приборного щитка осуществляется полностью, так как сигнальные лампы припаяны к плате, а отдельные стрелочные приборы не подлежат демонтажу.

Блок в салоне автомобиля

Он находится в приборной панели с левой стороны, за перчаточным ящиком.

1. 10А Зеркала
2. 10А Лампы стоп-сигналов
3. 15А Электророзетка
4. 7,5А Под дополнительную электрику
5. 15А Аварийная сигнализация и поворотники
6. 10А Под дополнительную электрику
7. 20А Обогрев заднего стекла
8. 10А Кислородный датчик
9. 10А Дополнительный электропакет
10. 10А Электропакет
11. 10А Контроллер АКПП
12. 10А ЭБУ (т.е. все управление всеми поворотниками, подсветка и основное питание приборной панели, подсветка панели где печка)
13. 10А Лампа салона
14. 15А Электромотор вентилятора салона( обогреватель/ кондиционер)
15. 10А Кондиционер
16. 15А Электромотор вентилятора салона( обогреватель/ кондиционер
17. 10А Система впрыска топлива
18. 10А Подушки безопасности
19. 20А Дополнительный электропакет
20. 10А Контроллер двигателя
21. 10А Сигнал запуска
22. 15А Прикуриватель
23. Не используется
24. 20А Дополнительный электропакет
25. 20А Очиститель ветрового стекла
26. 7,5А Под дополнительную электрику
27. 15А Омыватель переднего и/ или заднего стекла (на подрулевой переключатель)
28. 15А Омыватель заднего стекла
29. 15А Бензонасос
30. 10А Спидометр, тахометр, указатели температуры и уровня топлива
31. 10А ABS
32. 10А Резерв
33. 15А Резерв
34. 20А Резерв

• R1 Реле фар головного света
• R2 Реле управления дросельной заслонкой
• R3 Реле стеклоподъемников
• R4 Реле задних противотуманных фар

• R1 Реле зажигания
• R2 Реле двигателя нагнетателя
• R3 Реле дополнительного оборудования (электро-аксессуаров)
