Предохранители ниссан кашкай 2 (j11),

Блоки в салоне

В салоне Ниссан Кашкай j11 могут устанавливаться 2 основных блока с предохранителями: с левой и правой стороны панели приборов (с торца, за защитной крышкой.)

Правый блок (может отсутствовать)

Левый блок (основной)

Пример расположения

Основной блок

Фото пример

Самый верхний ряд — запасные предохранители.

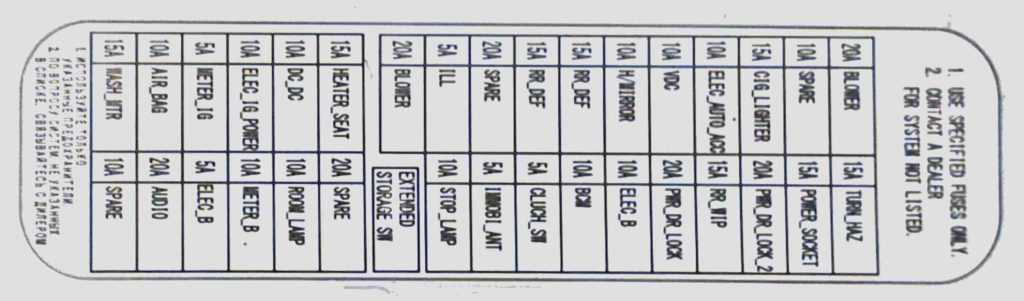

Схема с обратной стороны крышки

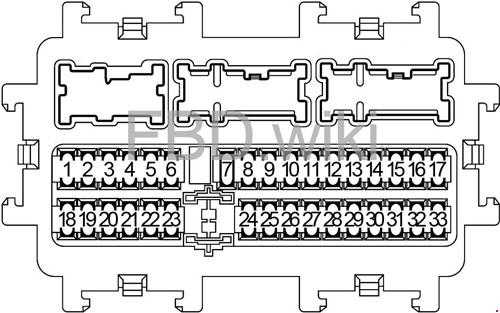

Схема блока

p, blockquote 16,0,0,0,0 —>

1	15A Омыватель стекла
2	10A Подушки безопасности
3	5A Комбинация приборов
4	10A Блок управления парктрониками, реле PTC 1, реле PTC 2, реле PTC 3, передняя камера, подсветка панели приборов/выключателей, аудио система, реле подогрева топлива, диагностический разъем, выключатель ламп стоп-сигнала, датчик дистанции, зеркало заднего вида, блок управления EPS, многофункциональный переключатель, модуль контроля шасси, полный привод, электрический стояночный тормоз, датчик угла поворота рулевого колеса, блок управления навигацией, камера кругового обзора
5	10A DC / DC преобразователь, VDC
6	15A Подогрев сидений
7	20A Отопитель, усилитель кондиционера, реле перезапуска двигателя (Engine Restart Baypass Control)
8	5A Задний левый габаритный свет, левая лампа стоп-сигнала, освещение номерного знака, освещение перчаточного ящика, корректор света фар, аудио система, блок управления навигацией
9	—
10	15A Обогрев заднего стекла
11	15A Обогрев заднего стекла
12	10A Обогрев зеркал
13	10A ABS
14	10A Выключатель ламп стоп-сигнала, блок управления кондиционером, блок управления зеркалами, усилитель кондиционера, шторка, выключатель педали тормоза
15	15A 1.2L HR с CVT, 1.6L MR16DDT, R9M (Euro3): Розетка/ прикуриватель, реле освещения салона
20A кроме ↑: Розетка/прикуриватель, реле освещения салона
16	—
17	20A Мотор отопителя, резистор, усилитель кондиционера
18	—
19	20A Аудио система, блок управления навигацией, камера кругового обзора
20	5A Блок кузовной электроники (BCM), сирена, многофункциональный переключатель
21	10A Комбинация приборов
22	10A Реле освещения салона
23	—
24	10A Выключатель ламп стоп-сигнала, блок кузовной электроники (BCM)
25	5A Полный привод, усилитель антенны противоугонной системы
26	5A Выключатель блокировки сцепления
27	10A Блок кузовной электроники (BCM), многофункциональный переключатель
28	10A Электрический стояночный тормоз, диагностический разъем, полный привод, подсветка панели приборов/выключателей, реле стеклоподъемников, реле складывания зеркал, реле открытия зеркал
29	20A 1.2L HR с CVT, 1.6L MR16DDT, R9M (Euro3): Блок кузовной электроники (BCM)
15A кроме ↑: Блок кузовной электроники (BCM)
30	15A Центральный замок, блок кузовной электроники (BCM)
31	20A 1.2L HR с CVT, 1.6L MR16DDT, R9M (Euro3): Стеклоочиститель, блок кузовной электроники (BCM)
15A кроме ↑: Стеклоочиститель, блок кузовной электроники (BCM)
32	15A 1.2L HR с CVT, 1.6L MR16DDT, R9M (Euro3): Задняя розетка/прикуриватель
20A кроме ↑: Задняя розетка/прикуриватель
33	15A 1.2L HR с CVT, 1.6L MR16DDT, R9M (Euro3): Аварийная сигнализация и указатели поворота
10A кроме ↑: Аварийная сигнализация и указатели поворота

Отдельные элементы реле находятся с обратной стороны блока.

p, blockquote 20,0,0,0,0 —>

• Реле системы зажигания
• Реле переднего вентилятора двигателя
• Реле задних противотуманных фар
• Вспомогательное реле

Дополнительный блок

p, blockquote 23,0,0,0,0 —>

71	10A Датчик угла поворота рулевого колеса
72	10A Комбинация приборов
73	10A Аудио система, блок управления навигацией, камера кругового обзора
74	10A Блок управления коробкой передач (TCM)
75	—
76	10A Блок управления кондиционера, усилитель кондиционера
77	10A ABS
78	—
79	10A Реле масляного насоса
80	20A Аудио система, блок управления навигацией, камера кругового обзора
81	10A Блок управления коробкой передач (TCM)
R1	Вспомогательное реле
R2	Зажигание

Обзор Nissan Qashqai e-Power 2022: вождение

Qashqai e-Power все еще имеет стандартный двигатель (в конкретном экземпляре из этого обзора установлен 1,5-литровый бензиновый), но добавляет к нему еще и электромотор. В отличие от гибридных систем C-HR и Sportage, которые используют электродвигатель только для привода колес, этот электромотор приводит в движение весь Qashqai. Это значит, что вы можете ездить некоторое время, используя исключительно электричество, что дает вам все преимущества производительности электрокара.

Но на самом деле это не совсем так. Настоящий электромобиль обеспечивает быстрый и тихий прирост мощности сразу же, как только вы нажимаете на педаль газа. Но Qashqai e-Power, несмотря на наличие 187 л.с., будет не таким уж и быстрым, если вы захотите использовать только электричество. Таким образом, при работе только электродвигателя, e-Power ощущается медленнее даже электрического Fiat 500 в плотном потоке машин на городских улицах.

Его действительно проще сравнивать с обычным гибридом, чем электрокаром. Тогда Qashqai действительно покажется очень плавным и довольно бодрым. При первом знакомстве с ним вы почувствуете его более быстрым, чем C-HR, при наборе ускорения. Также этот внедорожник не страдает от дергания коробки передач Sportage, пока выясняет, какую передачу нужно включить для обгона. Но Sportage все равно ощущается куда более быстрым.

Вождение Nissan Qashqai e-Power 2022

Такое спокойное ускорение Qashqai обусловлено тем, что этот автомобиль побуждает вас просто поддерживать крейсерскую скорость, а не пытаться побить рекорд круга на Нюрбургринге. Не стоит забывать о том, что это все же семейный внедорожник, который создан для отдыха и расслабления, а не захватывающего вождения.

У него хорошее сцепление с дорогой (лучше, чем у многих конкурентов в этом сегменте) и он несильно раскачивается на поворотах, не допуская развития морской болезни у всех находящихся на борту. Поездка на больших 19-дюймовых колесах может показаться нервной, если дорожное покрытие не очень ровное. Но даже это ощущение никогда не доходит до критического уровня, поэтому ваши пассажиры не станут трястись на каждой кочке.

Как снять прикуриватель

В некоторых ситуациях замена предохранителя не решает вопрос с работоспособностью прикуривателя в транспортном средстве. Причиной может стать неисправная проводка, перегорание термопружины в самом устройстве или же окисление кабелей. Для устранения любой из этих неисправностей необходимо выполнить демонтаж устройства.

Сделать это можно в несколько шагов:

1. Отсоединить минусовую клемму от аккумулятора. Это поможет избежать коротких замыканий и разрывов в электросети. Дополнительно можно вытянуть предохранитель прикуривателя.
2. Снять крышку переключателя передач.
3. Отодвинуть назад панель над карманом в центральной консоли.
4. Вынуть подстаканник и сам карман.
5. Снять стопорные планки с помощью отвертки.
6. Отщелкнуть колбу прикуривателя.
7. С помощью прямой отвертки поддеть и вытянуть гнездо розетки.

Данная инструкция подходит для Ниссан Х Трейл Т31, Теана, Тиида, а также Ниссан Сентра (Санни, Альмера).

Ремонт своими руками

Ремонт и замену прибора можно выполнить самостоятельно, без привлечения мастера. В первую очередь проверяют работоспособность предохранителя. Для этого нужно вытянуть соответствующий элемент из монтажного блока, осмотреть его на наличие повреждения и дополнительно проверить мультитестером. Замена детали производится специальным пинцетом.

Вторым шагом необходимо проверить контакты, соединяющие устройство с электросетью. Нужно осмотреть их и исключить наличие разрывов, заломов и затертых участков. После этого все участки цепи нужно прозвонить мультиметром. Для ремонта поврежденных участков используют паяльник, изоленту, олово и канифоль.

Еще одной распространенной проблемой является перегорание термопружины. Это случается, когда прикуриватель используют в качестве розетки для других автомобильных устройств, которые обладают большей мощностью. Ремонт в такой ситуации выполнить невозможно, нужно заменить прибор новым.

Блок предохранителей Ниссан Кашкай

Первый блок предохранителей моторного отсека Кашкай расположен в районе радиатора охлаждения, непосредственно под патрубком воздухозаборника. Он имеет следующую схему:. Второй и третий монтажный блок установлены в нише бампера со стороны левой передней фары. В состав второго блока входят следующие элементы:.

M — электрическая регулировка положения сидений, стеклоподъемники, боковые подушки безопасности 50А. Они отвечают за работоспособность обогрева левой и правой стороны лобового стекла. C — реле: вспомогательное, обогрева стекла задней двери, предохранитель прикуривателя ниссан кашкай 2013 где находится системы, передних дворников; правая передняя, в том числе противотуманка, и задняя фара, плавкие вставки:, 57, 58, U А.

U — правая передняя, в том числе противотуманка и задняя фара, комплекс управления свечами зажигания и термоплунжером, предохранитель 58 А. Nissan Предохранитель прикуривателя ниссан кашкай 2013 где находится первого поколения поступили в продажу в феврале года.

Разработкой дизайна занимались европейские конструкторы. В конце года был осуществлен рестайлинг. В результате изменился дизайн оптики и бамперов, доработана шумоизоляция салона, а также настройки подвески стадии комфортнее.

Для обеспечения работы электрооборудования в Nissan Qashqai J10 используется четыре основных монтажных блока. Рассмотрим их расположение и схему, а также уточним, где находится предохранитель прикуривателя Нисссан Кашкай.

Салонный монтажный узел расположен с левой стороны от рулевого колеса. Он закрыт специальным пластиковым лючком. Схема обеспечивает работу вентилятора печки Ниссан Кашкай через предохранитель F5, F6 и реле R2, а также следующих компонентов:.

В подкапотном пространстве Nissan Qashqai J10 смонтировано три блока предохранителей. Так предохранитель омывателя фар Ниссан Кашкай первого поколения расположен во втором монтажном узле. Далее детально представим схему питания электрооборудования.

Расположен в районе воздухозаборника, который потребуется демонтировать для получения доступа. Его схема состоит из следующих защитных элементов:.

Второй комплект, также расположен в области воздухосборника.

Активирум 7 скрытых функций ниссан кашкай в кузове J10.

Мало кто знает, но есть скрытые функции в ниссан кашкай. Эти функции могут быть достаточно полезны и даже необходимы. Завод изготовитель, как правило их не активирует или активирует частично. В этой статье расскажу как без дополнительного оборудование самостоятельно активировать скрытые функции. Это позволит настроить автомобиль для себя более комфортно. И так по порядку.

1. Функция “провожания домой”

Весьма удобно в темное время суток, когда ваш автомобиль подсвечивает Вам дорогу к дому. Для активации функции “провожания домой” нужно выполнить следующую последовательность:

• Заглушить автомобиль;
• Вытащить ключ из замка зажигания;
• Однократно потянуть на себя подрулевой рычаг управления освещением;

подрулевой рычаг управления освещениемNissan Qashqai J10

Закрываем автомобиль;

Данный режим активирован. В течении 30 секунд будет светить ближний свет. Например длительность работы света максимально можно увеличить до 2 минут. Для этого подруливай рычаг управления освещением нужно потянуть на себя 4 раза.

2. Функция поочередного отпирания дверей.

Еще одна достаточно полезная функция, особенно с точки зрения безопасности. Особенностью этой функции является то, что при нажатии кнопки открытия центрального замка происходит отпирание только водительской двери, а после второго нажатия этой кнопки отпираются все остальные двери. Для её активации выполняем такие операции:

На ключе зажигания необходимо зажать одновременно кнопку открытия и закрытия примерно на 10 сек. до появления светового сигнала аварийной сигнализации.

Ключ зажигания Nissan Qashqai

Деактивация этой функции производится в таком же порядке.

3. Функция автоматического поднятия стекла водительской двери вNissan Qashqai J10.

Эта функция с завода к сожалению не активна, но мы её можем легко активировать. Алгоритм активации таков:

• Базовое положение – стекло полностью поднято. Опускаем до конца вниз.
• Нажимаем и удерживаем кнопку поднятия стекла до полного поднятия + примерно 10 секунд.

Кнопка стеклоподъемника водительской двери

Функция автоматического поднятия стекла активирована.

4. Увеличение дальности действия ключа.

Базовая дальность дистанционного срабатывания с ключа центрального замка не велика. Например иногда появляется необходимость открыть или закрыть автомобиль с дальнего расстояния. Следовательно для увеличения дальности срабатывания нужно выполнить очень простое действие. Во-первых берем ключ и металлической частью подносим к щеке. Во-вторых нажимаем кнопку открыть или закрыть. После этих действий уверенное срабатывание возрастает примерно до 100 метров. Однако это при условии нахождения автомобиля в зоне видимости.

• Включаем зажигание и ждем появления надписи “Oil good”
• На рулевом колесе нажимаем кнопку с надписью i  (кнопка бортового компьютера)

Кнопка бортового компьютера Nissan Qashqai J10

На приборном щитке дисплей бортового компьютера отобразит в виде кружочков уровень масла. Этим показаниям можно верить, но для уверенности можно несколько раз свериться со щупом.

6. Функция запирания дверей при достижении скорости 15 км/ч.

Весьма удобная функция. Однако она довольно часто встречается активирована. И так если она не активна то делаем:

• Начинаем движение и набираем скорость 15 км/ч.;
• Останавливаемся;
• Глушим двигатель;
• Включаем зажигание;
• Нажимаем и удерживаем в течении 5 секунд кнопку закрытия центрального замка до звукового сигнала.

Кнопка закрытия центрального замкаNissan Qashqai J10

Функция автоматического запирания активирована. Для деактивации этой функции повторяем пункты 1-4. Точно так же удерживаем кнопку открытия центрального замка в течении 5 секунд.

Кнопка открытия центрального замкаNissan Qashqai J10

Функция деактивирована.

При активации этого режима довольно удобно в одиночку проверить все электроприборы на исправность. Прежде всего для активации делаем следующие манипуляции:

• Включаем зажигание;
• Выключаем зажигание;
• Включаем зажигание;
• Не выключая зажигание открываем водительскую дверь;
• На центрально стойке рядом с петлей дверного замка находим дверной концевик – нажимаем его 10 раз.;

Дверной концевик Nissan Qashqai J10

• Выключаем зажигание;
• Включаем зажигание – слышим звуковой сигнал клаксона, говорящий нам об активации режима.
• Выходим из авто и осматриваем электрооборудование.

Последовательность срабатывания систем примерно такова:

• Стеклоочистители;
• Габариты + противотуманки;
• Ближний и дальний свет;
• Включение кондиционера (5 щелчков)
• Срабатываю вентиляторы

На этом режим заканчивается и автоматически запускается заново по кругу. Всего таких кругов три. За это время можно легко успеть осмотреть весь автомобиль.

Блоки под капотом

Монтажные блоки

Они находятся в моторном отсеке с левой стороны, под патрубком воздухозаборника. Пример доступа показан на рисунке.

Блок А

Фото 1-го монтажного блока

Перевод обозначений на русском

p, blockquote 33,0,0,0,0 —>

81	10А Блок управления двигателем
82	15А Блок управления двигателем,
83	15А Дроссельная заслонка, блок управления двигателем, клапан адсорбера (EVAP), датчик массового расхода воздуха, катушки зажигания, главное реле, выпускной клапан, впускной клапан, топливный насос высокого давления, форсунки, блок предохранителей в моторном отсеке, датчик соотношения воздух топливо, подогреватель топлива, датчик наличия воды в топливе, обходной клапан охлаждающей жидкости
84	10А Блок управления двигателем,клапан впускного коллектора, выпускной клапан грм, впускной клапан грм, промежуточный клапан грм
85	15А Датчик соотношения воздух топливо, подогреваемый кислородный датчик, клапан турбонаддува, блок управления двигателем, блок управления свечами накаливания
86	15А Форсунки, катушки зажигания, блок предохранителей
87	15А Реле компрессора кондиционера
88	Не используется
89	Не используется
90	30А Реле переднего стеклоочистителя, мотор переднего стеклоочистителя
91	20А Реле топливного насоса
92	Не используется
93	10А Блок управления двигателем, блок управления коробкой, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, датчик первичной скорости, датчик вторичной скорости, датчик оборотов, датчик заднего хода / нейтральной передачи
94	Не используется
95	5А Блок блокировки рулевого колеса
96	10А Реле повторного запуска (старт-стоп)
97	10А Передний правый комбинированный фонарь, передний левый комбинированный фонарь, компрессор, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, выключатель задней скорости, датчик заднего хода / нейтральной передачи

Блок B

Фото 2-го монтажного блока

Расшифровка

p, blockquote 40,0,0,0,0 —>

34	15A Реле звукового сигнала
35	30A Дизель: Реле PTC 2
36	30A Дизель: Реле PTC 3
37	30A Дизель: Реле PTC 1
38	30A Электрический стояночный тормоз
39	30A Опциональный разъем
40	—
41	30A Электрический стояночный тормоз
F	50A ESP
G	30A ABS
H	50A ESP
I	30A Реле омывателей фар
J	—
K	40A ABS
L	30A Реле стартера, реле зажигания (предохранители: «1», «2», «3», «4», «10», «11», «12»)
M	50A Реле стеклоподъемников, стеклоподъемники, шторка, электропривод сидений
R1	Реле звукового сигнала

Блоки под фарой

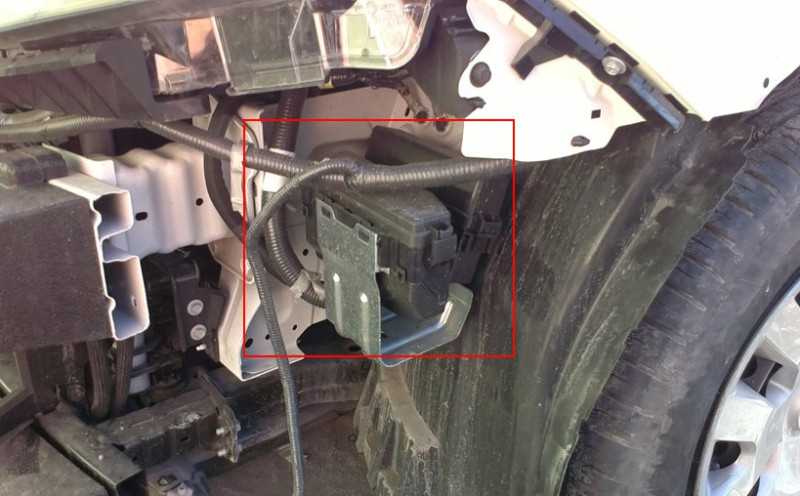

За бампером, под левой фарой, могут устанавливаться дополнительные блоки с предохранителями и реле.

Блок 1 — пример фото

Пример схемы 1-го блока

Fuel_heater — подогрев топлива, RAD_FAN — вентилятор радиатора.

Блок 2 — фотография

Схема 2-го блока под фарой

Обозначение

p, blockquote 52,0,0,0,0 —>

HEATED SCREEN	Обогрев стекла
H/LAMP WASHER RELAY	Реле омывателей фар
ANTI THEFT HORN RELAY	Реле звукового сигнала противоугонной системы
HEATED FRONT SCREEN RELAY	Реле обогрева лобового стекла

Блок на аккумуляторе

Он расположен на плюсовой клемме аккумуляторной батареи и состоит из плавких вставок высокой мощности.

p, blockquote 57,0,0,0,0 —>

A	450А Стартер, реле перезапуска двигателя (Engine Restart Baypass Relay)
B	450А Генератор
C	100А Вспомогательное реле (предохранители: «13», «14», «15»), реле обогрева заднего стекла (предохранители: «10», «11», «12»), реле отопителя (предохранители: «7», «17»), реле переднего стеклоочистителя, правая фара, задний правый фонарь, передний правый противотуманный фонарь, предохранители: «19», «20», «21», «22», «24», «25», «26», «27», «28», «29», «30», «31», «32», «33», «57», «58», «U»
D	100А Реле зажигания (предохранители: «56», «61», «63», «65», «67»), реле кондиционера, реле вентилятора системы охлаждения двигателя 1, левая фара, задний левый фонарь, передний левый противотуманный фонарь, предохранители: «P», «Q»
E	50А Предохранители: «R», «S», «T», «42», «44», «45», «46»
U	100А Правая фара, задний правый фонарь, передний правый противотуманный фонарь, блок управления свечами накаливания, блок управления термоплунжера, предохранитель: «58»
V	100А Предохранители: «F», «G», «H», «I», «K», «L», «M», «34», «35», «36», «37», «38», «39», «41», «N», «O»,

p, blockquote 58,0,0,0,0 —> p, blockquote 59,0,0,0,1 —>

На этом всё. Есть что добавить — пишите в комментарии.

Как производить замену?

В салоне находится блок плавких предохранителей, которые чаще всего отвечают за световые приборы. Любой из них несложно заменить: в первую очередь для этого потребуется на всякий случай снять клемму аккумулятора с отметкой минус. Это делается, чтобы избежать случайного удара током при работе.

Демонтировать предохранитель удобнее всего специальными щипцами или пинцетом. Если компонент выгорел, его нужно поменять на аналогичный. Загрязненное контактное гнездо нужно очистить, для этого рекомендуется использовать специальный спрей для чистки контактов. Можно также применять специальную щетку.

В замене нет ничего сложного, важным является только совпадение номинала для правильной работы электрических цепей. Если это условие не соблюдать, то либо будет часто перегорать предохранительный элемент, либо, наоборот, от него не будет никакой пользы, и произойдет короткое замыкание, которое нанесет вред электрооборудованию.

Nissan Qashqai с 2014 года, замена электрических предохранителей инструкция онлайн

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку “Купить”. Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран – доллары.

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку “Pay Now (Оплатить)”.

Оплата через WebMoney

После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.

Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Назначение предохранителей и реле Nissan Primera P12 (выпуск с 2002 по 2007 гг.)

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля в торце панели приборов с левой стороны (на левой передней части боковины) и в подкапотном пространстве слева от аккумуляторной батареи.

Большинство предохранителей установлено в монтажном блоке предохранителей в салоне, расположенном на передней части боковины кузова под пластиковой крышкой. Цепи, защищаемые предохранителями (номера предохранителей указаны на фото).

Номера предохранителей в монтажном блоке, расположенном в салоне автомобиля

Предохранители и плавкие вставки, расположенные в монтажном блоке в подкапотном пространстве, показаны на (крышка монтажного блока снята). В табл. указано назначение установленных предохранителей и плавких вставок, однако на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Номера предохранителей и плавких вставок в монтажном блоке, расположенном в подкапотном пространстве

Замена предохранителей, плавких вставок и реле в монтажных блоках

Вам потребуется отвертка с плоским лезвием.

1. Для получения доступа к монтажному блоку предохранителей, расположенному в салоне, снимите крышку, преодолевая упругое сопротивление фиксаторов.

Расположение реле на лицевой стороне монтажного блока, находящегося в салоне автомобиля:	Расположение реле на обратной стороне монтажного блока, находящегося в салоне автомобиля:
1 — реле обогрева заднего стекла (стекла двери эадка); 2 — реле электродвигателя привода дроссельной заслонки; 3 — реле проти-вотуманных фонарей; 4 — реле стеклоподъёмников; 5, 6 — реле-прерыватели	1 — реле зажигания; 2 — реле дополнительного оборудования; 3 — реле воздухонагнетателя системы вентиляции, отопления и кондиционирования

2. Для получения доступа к монтажному блоку предохранителей и плавких вставок, расположенному в подкапотном пространстве, отожмите фиксатор.

3. . и снимите крышку монтажного блока.

4. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину их перегорания и устраните ее.

5. Для замены предохранителя зацепите его пинцетом.

6. . и выньте из контактного разъема.

7. Перегоревший предохранитель замените новым, соответствующего номинала.

8. Установите в контактный разъем предохранитель того же номинала, что и снятый.

9. Для замены плавкой вставки потяните ее вверх, покачивая из стороны в сторону.

10. . и выньте из разъема монтажного блока.

11. Установите в контактный разъем плавкую вставку того же номинала, что и снятая.

Расположение реле в монтажном блоке подкапотного пространства:

1 — реле противотуманных фар; 2, 4, 6, 10 — реле вентиляторов радиаторов; 3 — реле дополнительного оборудования; 5 — реле электромагнитной муфты компрессора кондиционера; 7 — реле включения режимов «Р» (парковка)/«N» (нейтраль) автоматической коробки передач или вариатора; 8 — реле включения ближнего света фар в дневное время; 9 — реле звукового сигала

12. Для получения доступа к монтажному блоку реле, расположенному в подкапотном пространстве, отожмите фиксатор.

13. . и снимите крышку монтажного блока.

14. Для замены реле 6 и 10 вентиляторов радиаторов отожмите два фиксатора.

15. . потяните реле вверх, покачивая его из стороны в сторону.

16. . и извлеките из контактного разъема монтажного блока.

17. Установите новое реле в разъем до защелкивания фиксаторов.

18. Для замены реле звукового сигнала нажмите на фиксатор в нижней части колодки реле.

19. . и снимите реле с контактного разъема монтажного блока.

20. Установите новое реле звукового сигнала в контактный разъем до защелкивания фиксатора.

21. Для замены реле 2 и 4 вентиляторов радиаторов отожмите фиксаторы.

22. . и извлеките реле из контактного разъема монтажного блока.

23. Установите новое реле в разъем до защелкивания фиксаторов. 24. Остальные реле, а также реле монтажного блока, расположенного в салоне, заменяйте способами, аналогичными описанным.

Источник статьи: http://knigaproavto.ru/shemy/nissan/primera/1225-naznachenie-predohraniteley-i-rele-nissan-primera-p12-vypusk-s-2002-po-2007-gg.html

Замена блоков предохранителей на Ниссан Кашкай

Чтобы снять блоки с предохранителями или заменить сгоревшие вставки, нужно приготовить инструменты:

• крестовую и шлицевую отвертки;
• торцовый ключ или головку № 10;
• диэлектрический пинцет.

В первую очередь нужно обезопасить себя:

1. Припарковать кроссовер на ровной площадке.
2. Заглушить двигатель, поставить на ручник.
3. Установить под колеса башмаки.
4. Снять провода с клемм аккумулятора.
5. Вынуть ключ из замка зажигания.

Чтобы добраться до модуля под капотом, нужно сделать так:

1. Поднять и закрепить крышку переднего багажника.
2. Подцепить отверткой фиксаторы на решетке радиатора.
3. Демонтировать кожух воздуховода.

Найти плату у левой фары можно следующим образом:

1. Вывернуть клипсы сверху и по бокам эмблемы снаружи радиаторной решетки.
2. Снять значок.
3. Выкрутить 4 самореза и 2 болта.
4. Удалить пластиковую накладку.
5. Убрать защиту картера.
6. Отключить провода от ПТФ.
7. Отсоединить шланги от омывателей оптики.

Далее можно приступить к замене предохранителей:

1. Открыть крышку нужного бокса.
2. Найти по схеме неисправную вставку.
3. Убедиться визуально в том, что она сгорела, или прозвонить мультиметром.
4. Вынуть дефектную деталь пластмассовыми щипцами.
5. Установить новую перемычку соответствующего номинала.
6. Завести двигатель.
7. Проверить работоспособность электрооборудования.
8. Если ремонт закончен, поставить на место снятые компоненты в обратном порядке.

Необходимо регулярно проверять наличие в резерве вставок нужного номинала. Покупать недостающие следует в специальных магазинах.
