Фильтра ниссан альмера н16: расположение и сроки замены

Меняем топливный фильтр Альмера Н16

Проблемы с запуском и работой ДВС Ниссан Альмера Н16 могут возникнуть по причине загрязнения топливных фильтров грубой и тонкой очистки, неполадки также возникают в насосе. Приняв решение о чистке (замены деталей топливного узла), нужно подготовить инструменты и материалы. А именно:

емкость (0,5 л);
отвертки с плоским и крестообразным шлицем;
гаечные ключи;
огнетушитель (для безопасности);
ветошь (чем больше, тем лучше);
ацетон или средство для чистки карбюратора.

Работы должны проходить в отлично проветриваемом помещении вдали от источников огня.

Извлекаем из бака топливный модуль

Замена топливного фильтра на Ниссан Альмера N16 предполагает демонтаж модуля. Достается он так:

Снимаем подушку сиденья, расположенного сзади. Крышку поддеваем плоской отверткой.
Отжимаем фиксатор колодки с проводами, саму колодку отводим в сторону.
Сбрасываем давление в топливной системе (мотор запускаем, он работает до тех пор, пока не заглохнет). Зажигание выключаем.
Сжимаем фиксатор, топливную трубку снимаем со штуцера.
Прижимное кольцо скручиваем монтажной лопаткой (нужно толкать кольцо за выступы) и вынимаем.
Модуль вытаскиваем из бака. При этом поплавок нужно вывести из отверстия в баке.

Разбираем узел подачи топлива

Ниссан рекомендует полную замену, однако фильтр можно снять, а сеточку промыть. Владельцы Альмера N16 меняют также датчик указателя уровня бензина, насос.

Разбор ведется в таком порядке:

Отсоединяем колодку с проводами, отвечающими за работу датчика (на обратной стороне крышки).
Через фиксатор освобождаем сам датчик, он демонтируется.
Плоской отверткой поддеваем фиксаторы стакана. Стакан отсоединяется от корпуса.
Сеточку снимаем с насоса (за нее следует потянуть). Деталь меняем на новую или промываем.
Крышка модуля держится за счет фиксатора, который поддеваем отверткой. Крышка отводится в сторону, освобождается пружина.
От насоса отсоединяем провода, деталь вынимаем из подлежащего замене топливного фильтра.

Меняем фильтр тонкой очистки, подсоединяем трубки и собираем

На насосе Ниссан Альмера N16 стоит гофрированная трубка из пластика. Чтобы ее снять, нужно обдать трубку кипятком. После этого она легко снимется.

Трубки легче надеть но новый фильтрующий элемент, если использовать для прогрева фен. Размягченный пластик поддается лучше.

Узел после обновления фильтра собирается в обратной последовательности. При возвращении крышки на место стрелка на ней должна совпасть с меткой на топливном баке. Трубка надевается на штуцер, причем должен прозвучать характерный щелчок фиксаторов. Герметичность проверяется при включенном зажигании.

Периодичность замены

Завод-изготовитель не указывает в сервисном мануале к автомобилю срок службы фильтра. По официальной документации Ниссан, его замена осуществляется только вместе с установкой нового топливного насоса. Но владельцы машин, учитывая нестабильное качество бензина в России, стараются менять фильтры через каждые 90 тыс. км пробега. Некоторые автолюбители выполняют эту процедуру намного чаще — через 12–15 тысяч км.

Иногда возникает необходимость срочной замены устройства фильтрации. Ее признаками могут служить провалы и рывки при работе мотора, особенно при разгоне больше 80 км/час. Может наблюдаться «троение» двигателя в различных диапазонах оборотов.

Выбираем фильтр

В отдельном виде оригинальные фильтры для горючего на Ниссан в продаже отсутствуют. Их можно приобрести и заменить только в сборе с топливным насосом. Артикул детали для заказа товара 17040–95F0B.

Аналоги

В качестве аналога оригинального фильтрующего механизма для топливной системы машины Nissan применяют устройства от других автопроизводителей. Наиболее часто с этой целью используют фильтр грубой очистки от Hyundai Accent (артикул товара 31090–25000) или отечественного ВАЗ 2110–12. Эти детали в отличие от подлинника имеют иную форму установочной части, которую придется немного подрезать. Из оригинальных запчастей понадобится резиновое кольцо для герметизации крышки модуля (17342–95F0A). Обычно его приходится менять после повреждения при неаккуратном демонтаже крышки.

Выбор фильтров тонкой очистки немного богаче — это оригинальная деталь от Акцента (артикул 31911–25000) или ее аналог SCT с номером ST 399. Эти устройства отличаются от оригинальных фильтров Ниссан расположением крепежной точки регулятора давления топлива. При их монтаже нужно немного подрезать пластиковый корпус стакана, где расположен бензонасос. Установка таких элементов неоднократно опробована на машинах Nissan 2006, 2007 и 2008 годов выпуска. Для Almera G15 подходящим фильтром является Francecar FCR 210141, который успешно прошел тестирование на машине 2014 года выпуска.

Как поменять своими руками?

Иногда владельцы автомобилей обращаются к официальному дилеру по вопросу замены топливных фильтров Ниссан Альмера Классик. Но чаще всего многие предпочитают выполнить эту работу самостоятельно.

Подготовка

Перед заменой топливного фильтра нужно подготовить инструменты и вспомогательные материалы.

Краткий список необходимого:

гаечный ключ на 10;
газовый ключ;
отвертка с узким плоским и крестообразным жалом;
средство для очищения (ацетон, растворитель или вещество для промывки карбюраторов);
пустая устойчивая емкость объемом 0,5–1,0 литра для слива остатков бензина из магистрали;
ветошь для сбора пролитого топлива.

Этапы работы

После подготовки инструмента можно начать работу по снятию и замене деталей.

Необходимо сбросить давление в топливной системе. Для этого нужно найти в монтажном блоке, который расположен под панелью приборов в районе левой ноги водителя, предохранитель насоса. Он отмечен на схеме, находящейся на крышке блока, как «fuel pump». Следует вынуть его из гнезда. Затем необходимо завести двигатель автомобиля. Он поработает короткое время и заглохнет. Данную процедуру желательно повторить несколько раз с интервалом между пусками около минуты. Во время работы мотора следует открыть заливную горловину бензобака для выравнивания давления с атмосферным. Откинуть подушку заднего сидения, под которой расположен бак. На нем имеется монтажное гнездо, в котором установлен топливный модуль. Перед снятием крышки желательно протереть пыль и грязь вокруг гнезда. С помощью гаечного ключа на 10 или крестовой отвертки необходимо открутить три болта крепления крышки. Под ней будет находиться цилиндрический модуль, изготовленный из белого пластика с черным кольцом по окружности. Если давление топлива не было сброшено описанным выше методом, то его можно понизить при отключенном разъеме питания насоса. Процедура запуска двигателя аналогична. Затем необходимо установить емкость рядом с модулем для слива. Нажав на зажимное кольцо, нужно сдернуть шланг подачи горючего, предварительно обмотанный ветошью, и быстро перебросить его в тару

Важно не пролить топливо на элементы салона, поскольку бензин будет очень долго испаряться из них. Вытечь из магистрали может до 0,2–0,3 литра горючего

Далее следует открутить крышку модуля, которая закреплена кольцевой гайкой (черное кольцо с выступами по периметру модуля). Гайка затянута достаточно плотно и доступ к ней неудобен. Для откручивания используют рукоятки газового ключа. Теперь можно достать модуль топливного насоса в сборе с фильтрами. При этом важно не повредить поплавок измерителя уровня горючего, установленный в нижней части устройства. Нужно снять верхнюю крышку модуля, отогнув плоской отверткой три лепестковых зажима, и отсоединить разъемы с датчика уровня топлива и насоса. Иногда провода могут быть скреплены между собой нейлоновой стяжкой, которую необходимо срезать. После отсоединения разъемов можно вынуть насос с фильтрами из корпуса модуля. Он закреплен тремя зажимами, на которые необходимо нажать, одновременно вытягивая насос. Регулятор давления находится на хомуте и снимается очень легко. Затем нужно провести чистку пластикового стакана модуля от накопившейся внутри грязи. Далее проводится наружный осмотр насоса, а также ремонт и обслуживание элементов конструкции. Фильтр грубой очистки стоит на нижней части механизма и очень просто снимается рукой. Устройство тонкой очистки находится вверху насоса и крепится двумя пластиковыми зажимами. Для их отгибания используют жало плоской отвертки. При демонтаже фильтров важно не забыть снять манжеты со штуцеров насоса, которые устанавливаются в новые механизмы очистки. Затем можно сменить устройства фильтрации и приступить к сборке в обратной последовательности. При этом нужно доработать клапан регулятора давления, разрезав его трубку и удлинив ее вставкой из бензостойкого шланга.

Посмотреть процедуру выполнения замены фильтров топлива можно на видео от пользователя Азат Аликберов.

Источник

Инструменты

Если топливная система не в состоянии полноценно выполнять свои функции, это может привести к загрязнению ее узлов, что ухудшает работу автомобиля в целом. Зачастую машину с забитым бензиновым фильтром завести невозможно. По словам специалистов, большинство поломок в автомобилях марки Ниссан можно предотвратить своевременно заменой моторного масла, фильтров, трансмиссионной жидкости и других расходных материалов.

Итак, вы решили произвести чистку или замену компонента топливной системы для Ниссан Альмера Классик или N16. Для этого вам потребуется заранее подготовить следующие материалы и инструменты:

Много ветоши — учтите, что из фильтра при его демонтаже выльется какое-то количество бензина. Нужно быть осторожным и достав фильтр, сразу убирать его из авто и не пролить бензин на сидения, поскольку потом химчистка салона выйдет значительно дороже.
Небольшая емкость (до 400 мл) для сбора топлива из шланга бензонасоса.
Огнетушитель. Ситуации бывают разные, но при замене топливного фильтра или насоса в целом не забывайте — вы работаете с бензином, поэтому техника безопасности превыше всего.
Чистящее средство — подойдет как ацетон, так и средство для промывки инжектора.
Набор отверток.
Набор гаечных ключей.

Замена

Заменить его очень просто, это, вероятно, самое легкое дело из всего перечня обслуживания автомобиля. Хотя с этим может конкурировать проверка уровня масла (что очень просто) или заправка (куда еще проще?).

Следует выполнить следующий алгоритм действий:

В первую очередь стоит открыть капот.
После открыть крышку блока (держащуюся на защелках (обычно трёх)) реле.
Найти реле, обозначенное К4. Большое реле должно находиться слева снизу, два, которые поменьше, над ним, а то, что нам нужно, будет располагаться с правой стороны от них.
Вытащить элемент. Фиксаторы требуется отщелкнуть снизу, для того чтобы было снято реле.
Вставить новое.

Инструкция по замене

Определить поломку компонента можно по рывкам вашей Альмеры Классик Н16, возникающим при езде автомобиля на большой скорости (более 80 км/ч), в некоторых случаях автомобиль начинает троить. В целях избежания поломки топливного фильтра необходимо заправлять свой автомобиль исключительно качественным бензином без каких-либо примесей.

Сам бензонасос на моделях Альмера Классик и N16 расположен в топливном баке. Особенность марки Альмера Классик заключается в объединенной, неразъемной конструкции бензонасоса с очистительным фильтром. Замена на СТО будет стоить недешево, поэтому, если проблема в последнем компоненте, то можно попробовать прочистить или заменить сетку, чего мы настоятельно делать не рекомендуем.

Крышка бензонасоса под сидением

Сначала следует снять подушку заднего сиденья. Для этого нужно сбросить давление топлива. Чтобы сделать это, под торпедой с левой стороны ищем и открываем блок предохранителей. Сверху на крышке есть схема, которая поможет найти предохранитель, отвечающий за работу топливного насоса (как правило, этот 15-амперный предохранитель маркируется ). Нам нужно вытащить предохранитель, после чего завести автомобиль. Через несколько секунд он заглохнет. Нужно сделать так еще два-три раза, пока мотор вовсе не перестанет заводиться. Чтобы полностью сбросить давление, необходимо выполнить данную процедуру несколько раз с интервалом не более 60 секунд.
Затем нужно снять крышку наливной горловины и сбросить давление внутри бензобака.
Далее берем гаечный ключ и откручиваем три черных болта (как правило — они пластмассовые, очень редко — металлические), после чего демонтируем крышку смотрового отверстия.
Сделав это вы увидите белую емкость, в которой расположен сам бензонасос, представляющий собой металлический цилиндр.

Съем топливного фильтра Ниссан

Затем нужно снять возвратный шланг осторожно нажимая на защелку.
Берем заранее подготовленную емкость и подставляем под шланг — из него должно вытечь около 300 мл топлива.
Также снимаем второй шланг (из него топливо не потечет)
Важно помнить, что шланги нужно брать осторожно чтобы не повредить их.
Далее отсоединяем разъем со жгутом и поплавок измерения уровня бензина в баке и достаем бензонасос в сборе.
Теперь нам нужно аккуратно отсоединить бензиновый шланг.
Сняв поплавок с еще одним датчиком нужно снять кожух насоса.
Теперь вы добрались до топливного фильтра. Ставим на место новый бензонасос с фильтром в обратном порядке (если вы решили делать «по-правильному»)
Если вы решили только прочистить бензонасос, то делаете это, либо меняете на нем сетку и также собираете всю систему в обратной последовательности.. Не забудьте поставить обратно предохранитель, отвечающий за работу насоса

Некоторые умельцы заменив бензонасос забывают о предохранителе, в результате чего еще полдня проводят в поисках дефекта. Без данного предохранителя автомобиль не заведется

Не забудьте поставить обратно предохранитель, отвечающий за работу насоса. Некоторые умельцы заменив бензонасос забывают о предохранителе, в результате чего еще полдня проводят в поисках дефекта. Без данного предохранителя автомобиль не заведется.

Снятие старого фильтра

Прежде чем начать снимать старый топливный фильтр, убедитесь, что автомобиль находится на ровной и безопасной площадке. Это обеспечит безопасность при работе с горючими материалами.

1. Избегайте контакта с топливом, так как оно является легковоспламеняющимся материалом. Наденьте защитные перчатки и очки перед началом работы.

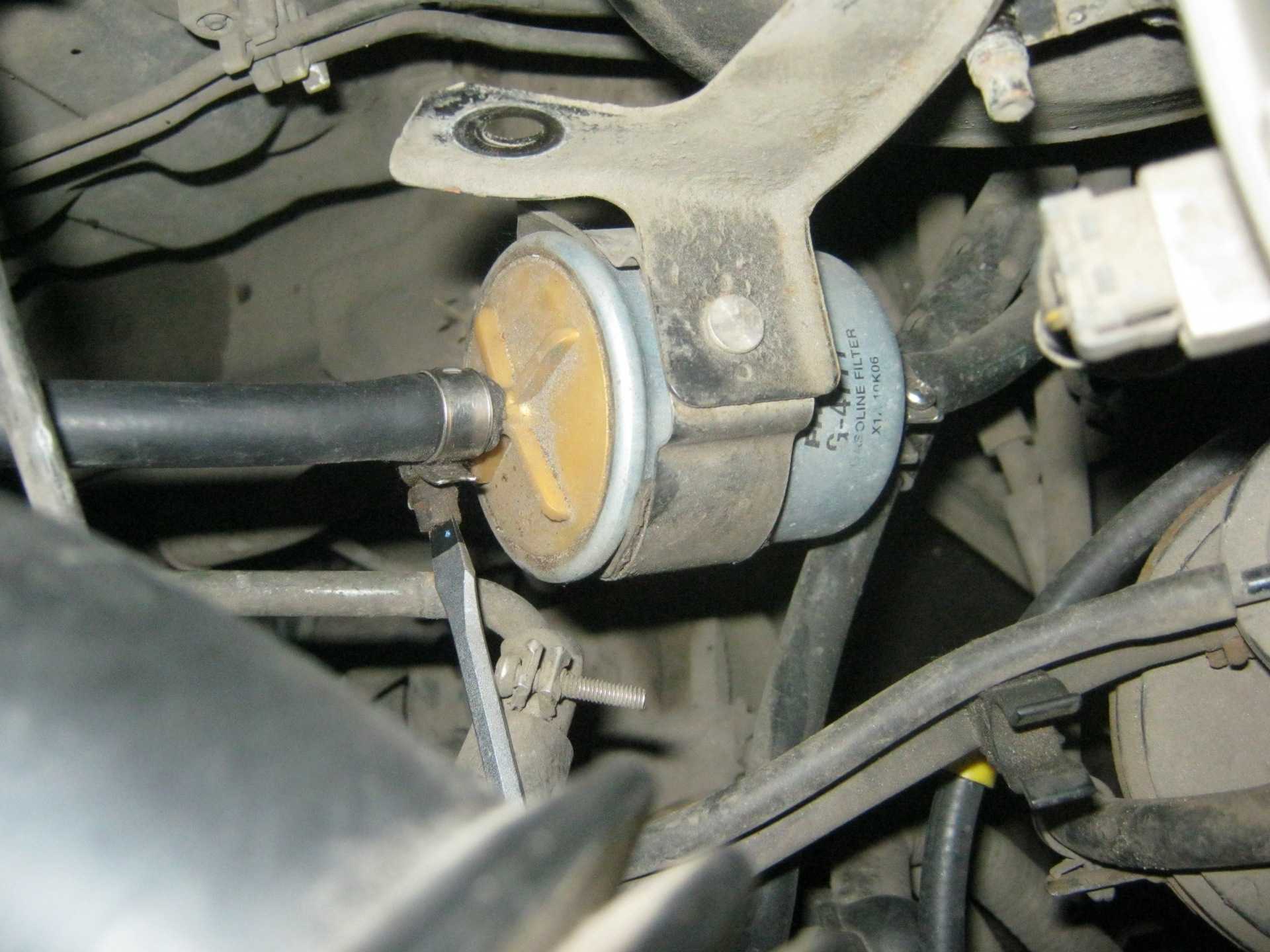

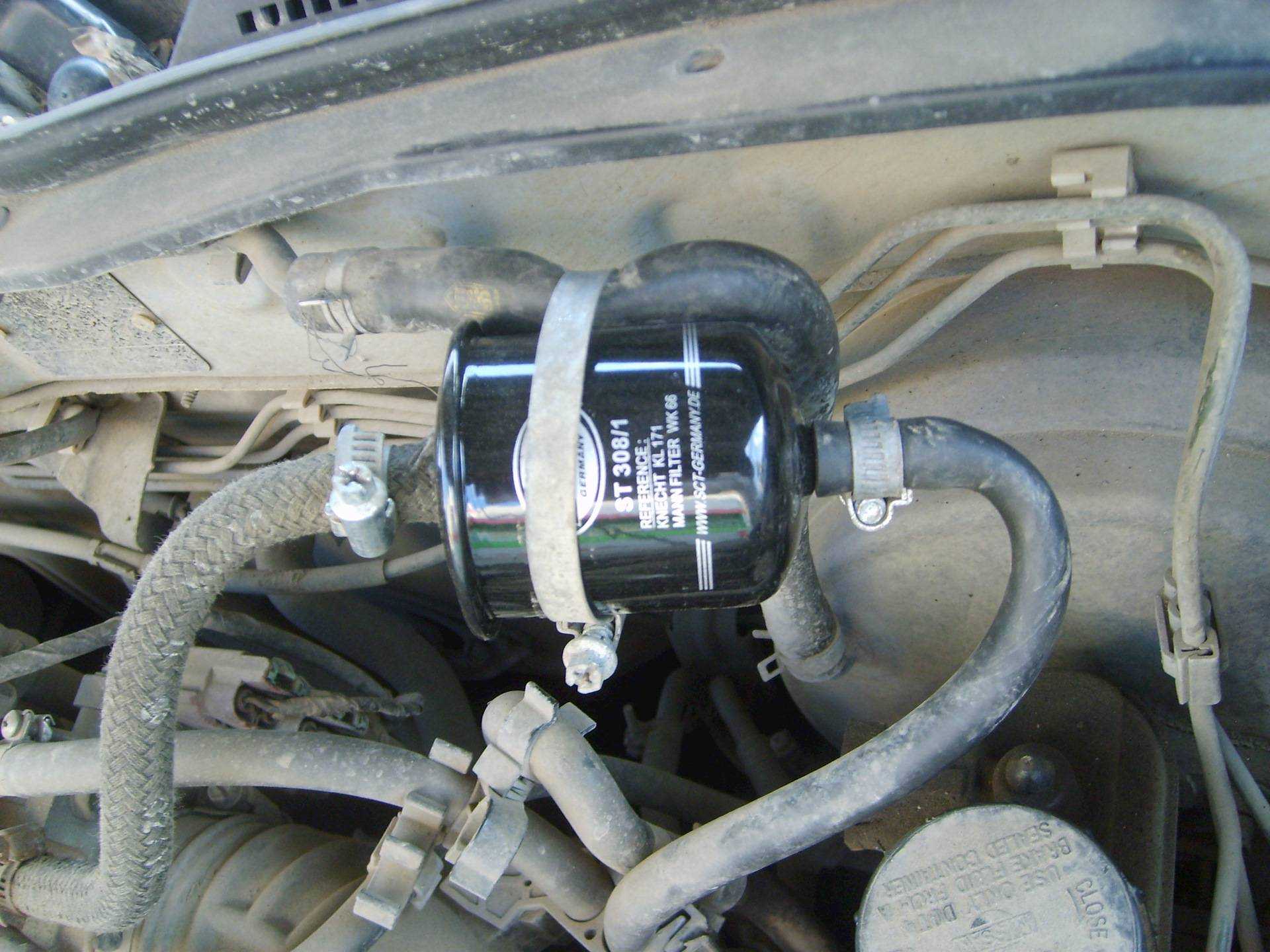

2. Найдите топливный фильтр на автомобиле. Обычно он находится в моторном отсеке, возле бака или кузова автомобиля. Он выглядит как металлический цилиндр с двумя резиновыми прокладками на концах.

3. Ослабьте хомуты на концах фильтра. Для этого используйте трещетку или ключ. Первый хомут находится между фильтром и баком автомобиля, а второй хомут – между фильтром и двигателем.

4. После ослабления хомутов, удалите их полностью

Обратите внимание, чтобы не потерять маленькие детали или прокладки, которые могут быть прикреплены к хомутоу

5. Тщательно отверните фильтр винтом против часовой стрелки. Будет оказывать некоторое сопротивление, поэтому убедитесь, что ваш ключ или гаечный ключ надежно установлен на фильтре для лучшего контроля.

Осторожно вытяните фильтр со своего положения и положите его в контейнер, чтобы избежать проливания топлива по окружающей среде

Обратите внимание, что внутри фильтра может остаться немного топлива, поэтому будьте осторожны при его удалении

7. Проверьте фильтр на предмет видимых признаков износа, загрязнения или повреждения. Если фильтр старый или поврежден, он должен быть заменен на новый.

Теперь вы можете перейти к следующему этапу – установке нового топливного фильтра.

Процедура замены: пошаговая инструкция

Перед выполнением операций нужно приготовить такие инструменты:

набор гаечных ключей;
накидной инструмент (газовый ключ);
кусачки, плоскогубцы;
набор отвёрток с разным жалом;
средства для очищения ржавчины (растворитель, карбклинер);
пустая ёмкость объёмом 1 литр для слива остатков бензина из топливных линий;
чистая тряпка.

Работы по снятию элементов должны проводиться строго последовательно. Сначала надо сбросить давление в топливной системе автомобиля. Предохранитель, отвечающий за работу насоса, надо снимать с монтажного блока под щитком приборов в салоне машины. На схеме он отмечен как fuel pump.

Очерёдность действий такова:

Вытащить предохранитель.
Затем пустить двигатель.
Открыть крышку маслозаливной горловины.
Дождаться, когда мотор сам заглохнет.

Процедуру надо повторить ещё 2 раза с интервалом в 1 минуту.

Дальнейшие действия проводятся в салоне машины. Нужно:

Поднять задний диван автомобиля.
Найти люк, внутри которого топливный модуль.
Тщательно протереть вокруг крышки гнезда, чтобы не осталось грязи и пыли (иначе при открытии она попадёт внутрь, а это нежелательно).
Открутить крепёжные элементы крышки с помощью отвёртки или ключа.
Обесточить насос, вынув разъём питания.
Завести двигатель, дождаться его остановки.
Нажав на защёлки, резко выдернуть шланг подачи бензина.
Подождать, когда вытечет остаточный бензин из линии.

Популярные марки: Nissan Almera

Чтобы горючее не пролилось и не заляпало всё вокруг — запах бензина может долго не выветриться из машины — надо возле модуля (белого пластикового корпуса с крышкой-ободком по окружности) поставить пустую ёмкость, в неё опустить подающий топливный шланг.

Теперь переходим к этапу снятия модуля. Нужно:

Открутить запорное кольцо модуля, используя накидной инструмент.
Достать топливный модуль, действуя аккуратно. Дело в том, что в нижней части устройства находится поплавок датчика уровня бензина. Если поспешить, его легко повредить.

Далее проводят работы по разборке модуля:

Вынимают верхнюю крышку, отгибая зажимы лепесткового типа. Для этого используется отвёртка с плоским наконечником.
Отсоединяют разъёмы от регулятора (датчика уровня). Иногда проводка может быть стянута жёсткой скребкой. Её нужно срезать кусачками или плоскогубцами.
Нажимают сразу на 3 зажима, чтобы вытащить наверх бензонасос с обоими фильтрами из пластикового корпуса модуля.
Отсоединяют датчик давления — вытаскивается он легко, так как держится на хомуте.
Тщательно очищают внутреннюю полость корпуса, используя тряпку. Рекомендуется кончик её вымочить в ацетоне или бензине.

Насос нужно хорошенько осмотреть на предмет повреждений. Фильтр грубой очистки находится в нижней части устройства, сетка просто вынимается рукой. А вот элемент тонкой очистки крепится посредством пластиковых зажимов. Их следует аккуратно отжать плоской отвёрткой, чтобы фильтр освободился и вышел.

Далее проводится обратная сборка в бак. Устанавливается новый оригинальный топливный модуль Nissan (примерная цена — 15 тыс. рублей) или фильтр стороннего производителя

Важно не забыть поставить на место родные манжеты штуцеров

Как провести очистку бензонасоса

Топливный бак является главным местом расположения насоса для горючего. Его механизм работы состоит в том, что управляющий блок сходу после отключения зажигания вынуждает бензиновый насос включиться и продолжать свою работу еще какое-то время. И это упрощает включение мотора в последующий раз.

Датчик расположения коленчатого вала активируется при вращении мотора. Управляющий блок здесь же запускает бензиновый насос при принятии сигнала. Но в случае если данный сигнал не будет получен от датчика, двигатель внутреннего сгорания, также электронасос будут остановлены. Данное свойство увеличивает продолжительность жизни батареи аккума. Существует отдельное реле, которое помогает управлять насосом в управляющем блоке. Если не врубается бензонасос, то сперва стоит проверить конкретно реле.

Уникальность Nissan Almera (Ниссан Алмера) заключается в том, что топливный насос имеет объединенную конструкцию, которая имеет фильтр, созданный для чистки горючего. Подмену можно произвести только вкупе, другими словами в сборе, потому что конструкцию разъединить не получится, ведь она неразъёмная.

Замена топливного фильтра и бензонасоса в Nissan Almera N16

Предисловие — в ближайшее время планирую промыть форсунки, но сначала топливный фильтр надо поменять, а раз уж залазию в бак, то одним разом и поменять топливный насос (тем более что пробег уже 115тыс.км) Запчасти: Слева-направо 1. Фильтр грубой очистки от ВАЗ 2110-2112 — 50руб. 2. Прокладка крышки бензобака (арт. № 17342-95F0A) — 133руб. 3. Топливный фильтр тонкой очистки SCT от какого-то Hyundai (арт. №ST399) — 480руб. 4. Бензонасос Bosch от ВАЗ 2110-2112 (арт.№0580453453) — 1521руб. (в автомагазине для жучек от 2200руб.) 5. Бензомаслостойкие шланги, купил в автомагазине для русских «жучек» рублей за 80, вместе с хомутами. Купил шланги разных диаметров дабы не окарать с диаметром трубки обратного клапана. Оказалось, что самый маленький диаметр встал как «родной».

Снятие топливозаборника: 1. Снимаем поджопную часть сиденья 2. Откручиваем металлическую пластину 3. Отключаем фишку контактов 4. Запускаем двигатель, он заглохнет, пробуем несколько раз (я делал 4 раза!) 5. Лучше взять трупку и обмотать патрубок в месте разъединения с топливной магистралью, т.к. остатки топлива могут ссыкануть куда-нибудь (в глаза, на спинную часть сиденья и т.п.) 6. Отсоединяем, отводим в сторону магистраль 7. Откручиваем крышку топливозаборника, скажу сразу что от рук навряд ли пойдёт, поэтому я взял газовый ключ…

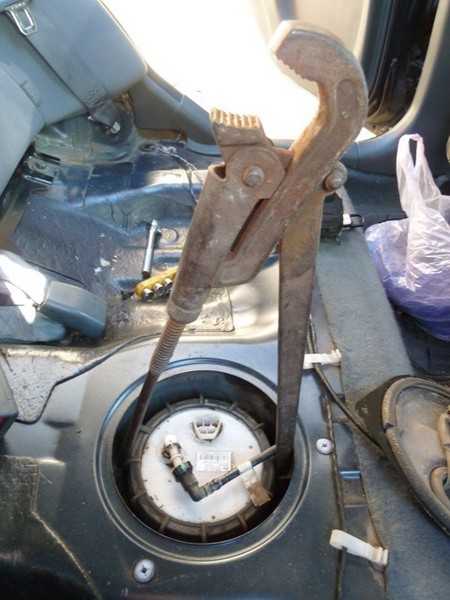

газовый ключ вставляем рукоятками к крышке топливозаборника

далее сами сообразите, что надо делать! 8. Аккуратно вытаскиваем топливо заборник не повредив рычаг поплавка.

Разборка топливозаборника: 1. Снимаем головную часть 2. Отключаем провода от общей колодки и от бензонасоса 3. Узел с бензанасосом и топливныйм фильтром зафиксирован в корпусе топлизаборника в трёх точках. Аккуратно поддеваем, вытаскиваем и т.п. 4. Внизу плотно засажен фильтр грубой очистки, у меня он был в какой тине, волосах, короче мерзость

5. Внизу корпуса топливоразборника у меня был какой-то песок, все вытираем промываем и сушим

топливозаборник нижняя часть

6. прикидываем топливные фильтры тонкой очистки, есть незначительные расхождения, но о них далее

слева топливный фильтр SCT ST399 от Hyundai, справа родной

вытаскиваем уплотнительные кольца из всех отверстий (смотрите внимательнее), не пропустите уплотнительную резинку в головной части фильтра, увидеть её можно только снизу. 7. Прикидываем бензонасосы, они практически одинаковые, но типоразмер идентичен (слева родной, справа Bosch)

Слева родной бензонасос, справа Bosch

Наш бензонасос Hyundam 07040709

Установка: 1. Ставим все уплотнительные кольца в новый фильтр и ставим новый бензонасос. 2. С установкой фильтра грубой очистки возникли сложности — он не фиксировался на бензонасосе из-за 2-х выступов на пластиковом патрубке фильтра (грубой очистки), берём напильник и стачиваем их

так фильтр хотя бы чуть-чуть фиксируется на патрубке бензонасоса 3. Для надёжности установки узла бензонасоса-фильтров тонкой и грубой очистки рекомендую перевернуть фильтром грубой очистки к верху и вставить в корпус топливозаборника. 4. Берем топливный клапан и распиливаем ножовкой (полотном) по металлу в указанном месте

должно получаться вот так

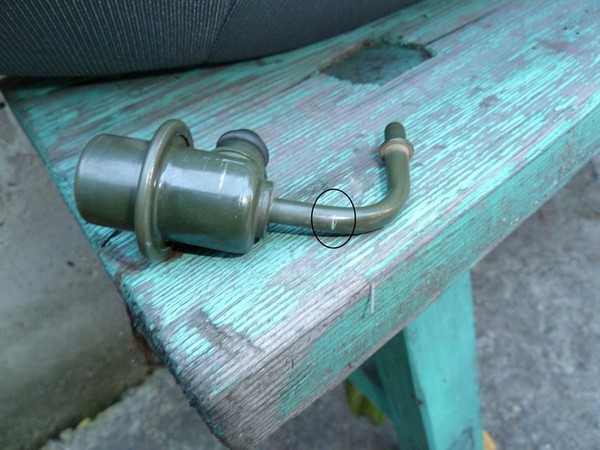

5. Берём основную часть отпиленной части т.е. сам клапан и прикидываем его по посадочному месту в его отверстие, будет мешаться корпус топливозаборника… аккуратно отламываем пассатижами мешаемое место. 6. Соединяем распиленные части клапана бензостойким шлангом, зажимаем хомутами и устанавливаем на своим места, клапан фиксируем хомутом (родным) должно получиться вот так…

Нижняя часть топливозаборника в сборе с фильтрами

7. Ставим крышку топливозаборника, рекомендую смазать топливный патрубок для сокращения тренения с уплотнительными резинками, патрубок вообще не хотел заходить в фильтр. Я смазал жидким силиконом

8. Устанавливаем топливозаборник в бак. Закручиваем крышку топливозаборника газовым ключом. Подключаем колодку контактов и топливную магистраль. Включаем зажигание. Слышим, как жужжит насос, проверяем на герметичность соединения топливной магистрали с патрубком топливозаборника, запускаем двигатель. Всё работает, глушим двигатель, прикручиваем металлическую пластину.

Послесловие Всё сделал, убрал инструмент, и дело дошло до топливного фильтра тонкой очистки. Вскрытие показало, что я, как будто, заправлял машину коровьей мочой и говном

Источник статьи: http://www.spike.su/index.php/%D0%97%D0%B0%D0%BC%D0%B5%D0%BD%D0%B0-%D1%82%D0%BE%D0%BF%D0%BB%D0%B8%D0%B2%D0%BD%D0%BE%D0%B3%D0%BE-%D1%84%D0%B8%D0%BB%D1%8C%D1%82%D1%80%D0%B0-%D0%B8-%D0%B1%D0%B5%D0%BD%D0%B7%D0%BE%D0%BD%D0%B0%D1%81%D0%BE%D1%81%D0%B0-%D0%B2-Nissan-Almera-N16.html

Подробное описание замены топливного фильтра и бензонасоса

Замена топливного насоса и фильтра Almera Classic должна выполняться в последовательности, которая будет подробно рассмотрена далее. Работы будут осуществляться в три этапа: извлечение, разборка и обратная установка.

Необходимые запчасти и инструменты

Смена бензинового насоса и фильтрующих компонентов производится следующим инструментом:

газовый ключ
набор рожковых и накидных ключей
пассатижи
крестовая отвёртка и с плоским жалом.

Замена топливного фильтра Альмера Классик

Также необходимо подготовить запчасти:

фильтр грубой и тонкой очистки
топливный насос
прокладка лючка бензобака – 17342-95F0A
шланги устойчивые к воздействию масла и бензина, а также хомуты для их фиксации
ветошь
растворитель
емкость для приема остатков бензина из системы.

Фильтрующие элементы и бензиновый насос выбираются по ранее представленным артикулам.

Извлекаем топливный модуль

Перед демонтажем топливного модуля Альмера Классик требуется полностью стравить давление бензина в системе машины. Для этого три раза с интервалом в несколько минут повторить следующий порядок действий:

Извлечь предохранитель из монтажного блока салона, который отвечает за бензонасос;
Запустить двигатель Ниссан Альмера Классик;
Ожидать пока двигатель заглохнет.

В дальнейшем потребуется переместиться в салон автомобиля, и выполнить следующие действия:

Откинуть нижнюю часть заднего дивана;
Очистить крышку люка и пространство вокруг него от грязи и пыли;
Демонтировать крышку люка посредством откручивания крепежных элементов;
Отсоединить питающий шлейф от бензонасоса;
Запустить мотор, дождавшись пока он заглохнет;
Подставить ёмкость, ослабить хомут шланга подачи топлива, снять шланг и опустить в ёмкость. Дождаться пока стекут остатки бензина.

Теперь можно приступать непосредственно к демонтажу топливного модуля.

При помощи ручек газового ключа выкрутить стопорное кольцо модуля. Необходимо упереть их в специальные пластиковые выступы, приложив усилие по направлению против часовой стрелки;
Аккуратно извлечь модуль, чтобы не повредить поплавок датчика уровня топлива

Разбираем

Начинаем разборку топливного модуля Альмера Классик. Рекомендуется придерживаться следующей последовательности действий:

Отвёрткой с плоским жалом отжимают три пластиковых фиксатора, для демонтажа нижнего корпуса;
Отсоединяется питающий провод от указателя уровня бензина;
Удерживая три зажима, извлекается насос и фильтрующие элементы Альмера Классик;
Ослабив хомут, отсоединяется датчик давления;
Ветошью смоченной в растворителе протереть внутреннюю полость корпуса;
Проводится оценка состояния топливного насоса, фильтров грубой и тонкой очистки. Первый расположен в нижней части устройства, извлекается рукой. Второй зафиксирован пластиковыми защёлками, которые следует отжать при помощи отвёртки с плоским жалом;
Сравниваем подготовленные запасные части по размерам;
С фильтра тонкой очистки извлекаются все уплотняющие резинки.

Грязный фильтр грубой очистки

Установка нового бензонасоса, фильтров и сборка

Процесс обратной сборки системы подачи топлива Альмера Классик начинается с установки уплотняющих прокладок в фильтр тонкой очистки. Затем:

Монтируется в свое посадочное место бензонасос и фильтрующий элемент тонкой очистки;
В зависимости от фильтра грубой очистки, могут возникнуть трудности с его монтажом. Они обусловлены наличием двух пластиковых выступов, которые не дают зафиксировать элемент на бензонасосе. Поэтому потребуется сточить их при помощи напильника;

На датчике давления потребуется распилить подходящий патрубок, отсекая изогнутую часть;
При установке датчика давления в посадочное место потребуется отломить часть корпуса топливного приемника, которая будет препятствовать установке;
Шлангом устойчивым к маслу и бензину соединяем части ранее распиленного патрубка давления топлива. При этом необходимо зафиксировать оба конца шланга хомутами. Крепеж датчика осуществляется родным хомутом;
Устанавливаем на место нижнюю часть топливного модуля, предварительно смазав патрубок подачи топлива. Это позволит без излишнего сопротивления сопоставить трубку с уплотняющими резинками.

Останется установить модуль в свое посадочное место в обратном порядке. При этом не закрывать крышку люка до проверки топливной системы. Для этого запускаем двигатель и если все в порядке, то глушим мотор и прикручиваем крышку на место.
