Процедура снятия и замены
В процессе смены ПП нет ничего сложного. С этим может справиться даже начинающий автомобилист. Единственное, что вам нужно знать — это место расположения ПП, который необходимо заменить, а также несколько нюансов. К примеру, все работы по смене ПП необходимо проводить при отключенном аккумуляторе и выключенном зажигании.
Итак, приступим к замене ПП.
Для начала определитесь с тем, что вам необходимо заменить. В соответствии с предоставленными схемами вы должны понять, в каком именно БП необходимо менять реле или предохранитель.
Когда вы поняли, какой блок вам нужен, откройте капот. Даже если вам необходимо менять ПП в блоке, установленном в салоне, все равно откройте капот и отключите аккумуляторную батарею. Для этого не нужно ее полностью снимать, достаточно отключить только минусовую клемму. Перед этим не забудьте выключить зажигание.
Далее, вам нужно открыть крышку монтажного блока. Если у вас не получается сделать это руками, то можете воспользоваться отверткой с плоским наконечником.
Сделав это, вы получаете доступ ко всем ПП. Если вы точно знаете, какую именно деталь вам необходимо заменить, демонтируйте ее при помощи специального пинцета или руками. Если вы не уверены в работоспособности элемента, то это можно проверить визуально. Для этого демонтируйте определенный предохранитель и просто посмотрите на него: внутри компонента проходит плавкая нить. Если она выгорела или оборвалась, то ПП нужно менять
Обратите внимание! Ни в коем случае не устанавливайте в блок самодельные предохранители в виде куска проволоки или обычной канцелярской скрепки. Такие махинации могут спасти вас на время, но последствия от них могут быть катастрофическими.. На фото показано место расположения БП в салоне автомобиля Хендай Акцент
В зависимости от необходимости найдите один из трех монтажных блоков

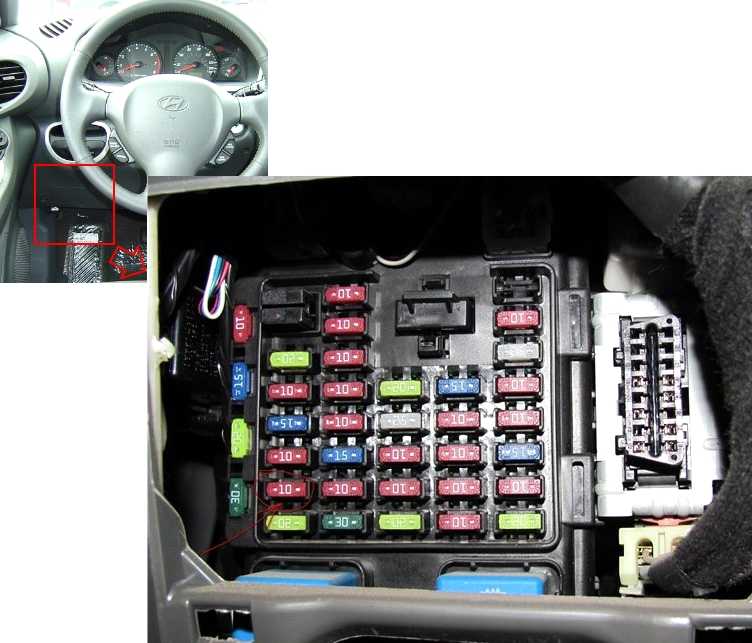

На фото показано место расположения БП в салоне автомобиля Хендай Акцент. В зависимости от необходимости найдите один из трех монтажных блоков.
Откройте декоративную накладку БП и найдите выгоревший компонент. Демонтировать его можно при помощи специального пинцета либо же пальцами.
Чтобы понять, что вам необходимо заменить именно этот ПП, посмотрите на него: указанная стрелкой плавкая нить будет выгоревшей или оборванной, если предохранитель вышел из строя. Заменив ПП, проверьте работоспособность необходимого устройства. Если проблема заключалась именно в ПП, то оборудование будет работать. Установите на место декоративную накладку и не забудьте подключить аккумуляторную батарею
Также обратите внимание на тот факт, что номинал заменяемых устройств должен совпадать. То есть, если на ПП нанесена цифра 10, то желательно в месте установки этой детали использовать 10-амперные предохранители. Если нет возможность заменить ПП на деталь с таким же номиналом, то в качестве исключения на время можно эксплуатировать устройство с большим или меньшим номиналом
Но его нужно будет заменить при первом удобном случае
Если нет возможность заменить ПП на деталь с таким же номиналом, то в качестве исключения на время можно эксплуатировать устройство с большим или меньшим номиналом. Но его нужно будет заменить при первом удобном случае.
Passenger compartment
It is located under the dashboard on the driver’s side.
Example of a legend from the box cover
Diagram
Assignment

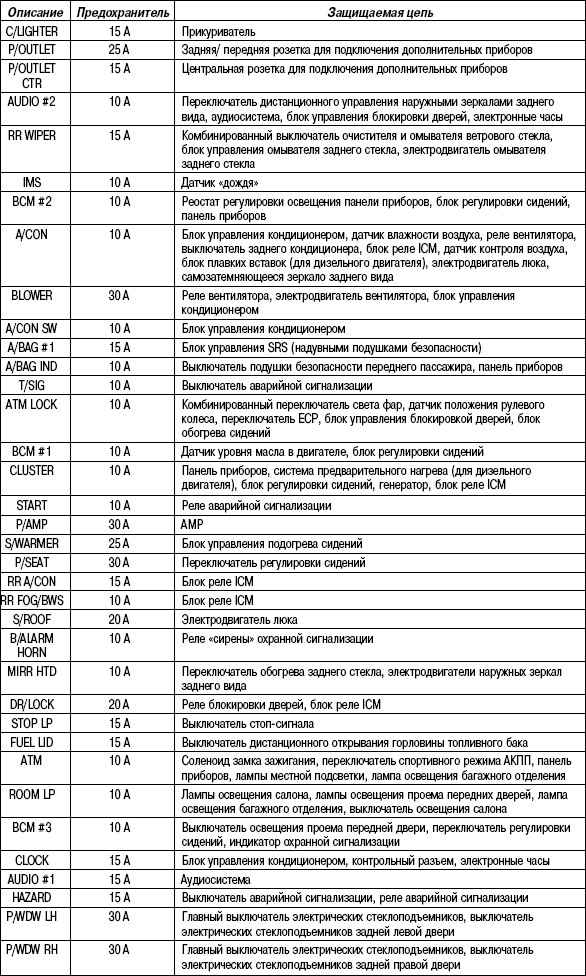

| F1 | 20A Cigarette lighter and socket |
| F2 | 10A Audio, outside mirror with electric drive |
| F3 | 15A Digital clock, socket at the back |
| F4 | 10A Cruise control |
| F5 | 10A Headlight relay |
| F6 | 20A Heated seat |
| F7 | 10A Rear wiper motor control |
| F8 | 10A Heated rear window, outside mirror with electric drive |
| F9 | 10A Air conditioning control, sunroof control, electric chrome mirror |
| F10 | Reserve |
| F11 | 10A Interior lamp, door switch, door lamp, manual air conditioning, Homelink controller |
| F12 | 15A Digital clock, ETACM, audio, siren |
| F13 | 20A AMP Speakers |
| F14 | 10A Brake light, data connector, universal test connector |
| F15 | 10A Emergency lamp |
| F16 | 25A Power seat, rear wiper motor control |
| F17 | 20A Sunroof controller |
| F18 | 30A Heater relay |
| F19 | 10A Instrument cluster, pre-excitation resistor, ETACM, automatic light sensor, DRL control module, generator |
| F20 | 15A SRS control module |
| F21 | 10A ECM (V6 2.7 L), PCM (I4 with automatic gearbox), ECM (I4 with manual gearbox) |
| F22 | 10A Instrument cluster (Airbag IND) |
| F23 | 10A ABS control module, G-sensor, bleed connector, 4WD control module |
| F24 | 10A Turn signal lamp |
| F25 | 10A Reversing light, TCM, ETS control unit, Ignition failure sensor |
| F26 | 20A Door lock / unlock relay, key lock / unlock relay |
| F27 | 10A Rear and parking light (left), turn signal lamp, license plate lamp |
| F28 | 10A Rear and parking light (right), fog lamp relay, lighting switch |
| F29 | 15A ETS control module (V6 3.5L), safety relay |
| F30 | 10A Radiator fan relay, condenser fan relay |
| F31 | 20A Front wiper motor, wiper relay, washer motor |

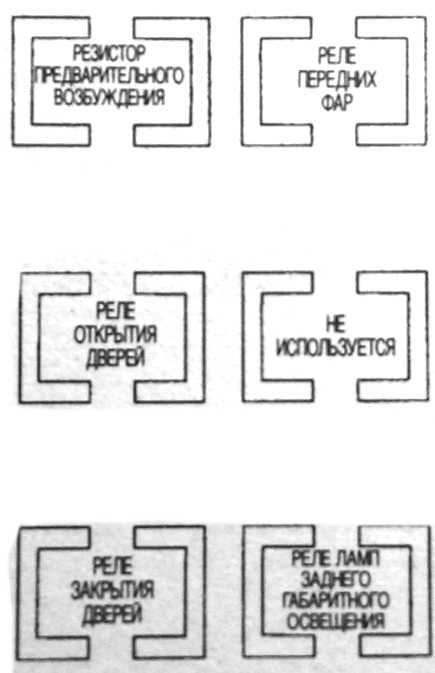

Relay
Above the fuses there are 2 relays: a relay for the electric drive glass of the lifters and a relay for the rear window defroster.
And on the back of the box, several relay elements are also attached.
Где предохранитель габаритных огней на Hyundai Santa Fe?
.Мы будем сейчас попробуйте найти предохранитель для габаритных огней в вашем Hyundai Santa Fe. Предохранитель обычно представляет собой синий предохранитель на 15 ампер. Однако есть предохранитель и реле, которые управляют правильной работой ваших стояночных огней. Мы по очереди поможем вам найти предохранитель для габаритных огней вашего Hyundai Santa Fe.
Замена внутреннего предохранителя габаритных огней вашего Hyundai Santa Fe
.Сначала мы сосредоточимся на внутреннем предохранителе габаритных огней вашего Hyundai Santa Fe. Для этого вам нужно будет иди к блоку предохранителей твоей машины . Если вы не можете его найти, знайте, что он находится рядом с вашим рулевым колесом, вы найдете его точное положение благодаря инструкции по эксплуатации вашего Hyundai Santa Fe.
Следуйте инструкциям на крышке блока предохранителей, чтобы найти предохранитель габаритного света вашего Hyundai Santa Fe , следует отметить под названием «Парковочные огни» .
Осторожно извлеките предохранитель плоскогубцами и проверьте состояние нити накала.
Если он неисправен, замените его новым предохранителем, в противном случае перейдите к последней части этой статьи и проверьте источник питания ваших габаритных огней. В качестве последнего решения вы можете отнести свой автомобиль к механику, чтобы он поближе познакомился с причиной вашей проблемы.
После замены предохранителя габаритного огня в автомобиле соберите его и проверьте свои фары.
Замена реле предохранителя стояночного света вашего Hyundai Santa Fe
Наконец, теперь мы рассмотрим, как проверить состояние реле габаритных огней вашего автомобиля. Для этого вам нужно будет перейти в сторону моторного отсека:
- Откройте блок предохранителей вашего Hyundai Santa Fe, он находится рядом с аккумулятором под пластиковой крышкой.
- Проверьте внутреннюю часть тайника на предмет положения реле стояночного света или руководства по эксплуатации, если вы не можете его найти.
- Поменяйте местами реле с другим реле, чтобы проверить габаритные огни, или замените его новым.
Теперь ты знаешь как найти предохранитель ночных огней вашей машины , если вы ищете других предохранители, такие как предохранитель стартера на Hyundai Santa Fe, или предохранитель автомобильного радиоприемника, не стесняйтесь обращаться за советом в наши статьи, посвященные этим предохранителям.
Если вы хотите больше путеводителей по Hyundai Santa Fe, перейдите на наш Hyundai Santa Fe категория.
Хундай Санта Фе, предохранители под капотом

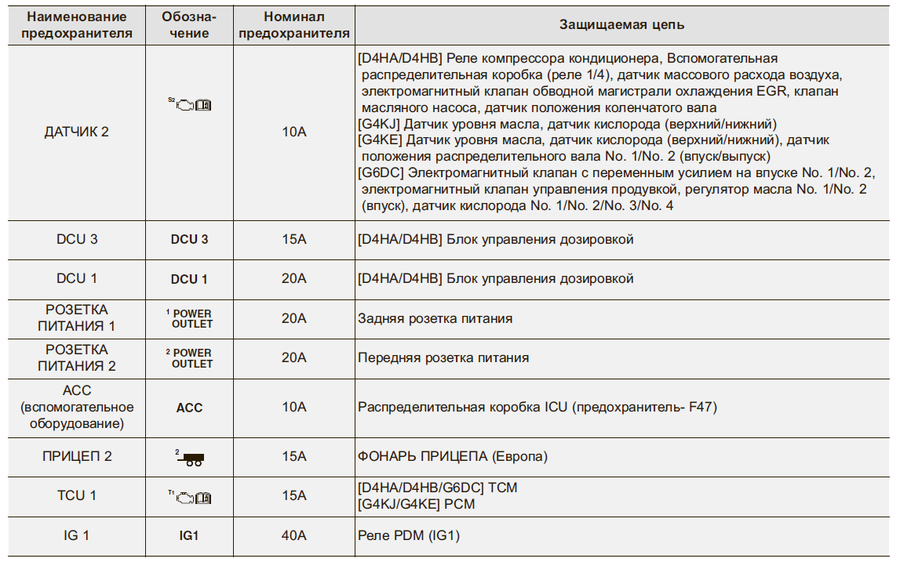

12 Реле электродвигателя вентилятора системы охлаждения3 Реле противотуманных фар4 Реле кондиционера5 Реле дальнего света фар6 Реле системы управления двигателем7 Реле стартера8 Реле топливного насоса9 Реле датчика дождя (лобовое стекло)10 Реле электродвигателя очистителя лобового стекла111213 Реле задних габаритов141516 Реле звукового сигнала17 Реле обогревателя лобового стекла18 Реле обогревателя заднего стеклаF1 (10A) Лампа заднего левого габаритаF2 (10A) Лампа заднего правого габаритаF3 (10A) ГенераторF4 (15A) Ближний свет правой фарыF5 (40A) Реле системы управления двигателемF6 (30A) Электродвигатель вентилятора конденсатора кондиционераF7 (50A) Блок предохранителей/реле приборной панелиF8 (10A)F9 —F10 (20A)F11 (15A) Управление двигателемF12 —F13 (15A) Ближний свет левой фарыF14 (30A) Обогреватель заднего стеклаF15 (15A) Обогреватель лобового стеклаF16 (15A) Управление двигателемF17 (15A) Реле топливного насосаF18 (40A) Замок зажиганияF19 (50A) Блок предохранителей/реле приборной панелиF20 (40A) Блок предохранителей/реле приборной панелиF21 (40A) Блок предохранителей/реле приборной панелиF22 (10A) Управление двигателемF23 (20A) Реле дальнего света фарF24 (20A)F25 (15A) Звуковые сигналыF26 (10A) Управление двигателемF27 (10A) Электродвигатель вентилятора конденсатора кондиционераF28 (20A) КондиционерF29 (40A) ABSF30 (10A) Блок предохранителей/реле приборной панелиF31 (10A) ABS/ESPF32 (10A) Противотуманные фарыF33 (40A) Электродвигатель вентилятора системы охлажденияF34 (10A)F35 (15A) Электронный блок управления КППF36 (25A) Очиститель/омыватель лобового стеклаF37 (15A) Подкачивающий топливный насосF38 (40A) ABS/ESPF39 (40A) Замок зажиганияF40 (125A)F41 (150A) ГенераторF42 —F43 —F44 —F45 —F46 —

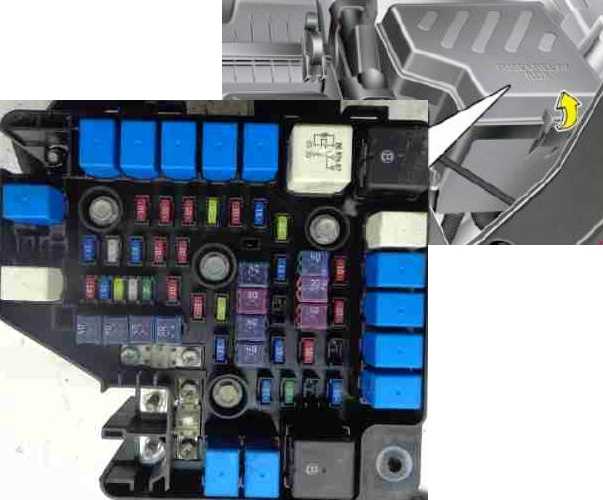

Блок предохранителей под капотом 2
123 Реле свечей накаливания45 Реле подогревателя топливного фильтраF1 (40A)F2 (40A)F3 (80A) Свечи накаливанияF4 (40A)F5 (30A) Подогреватель топливного фильтра
Хундай Санта Фе предохранители в салоне

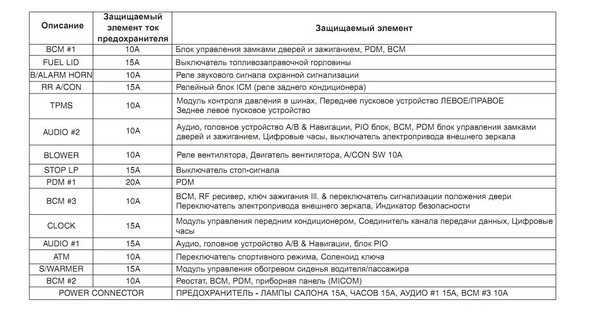

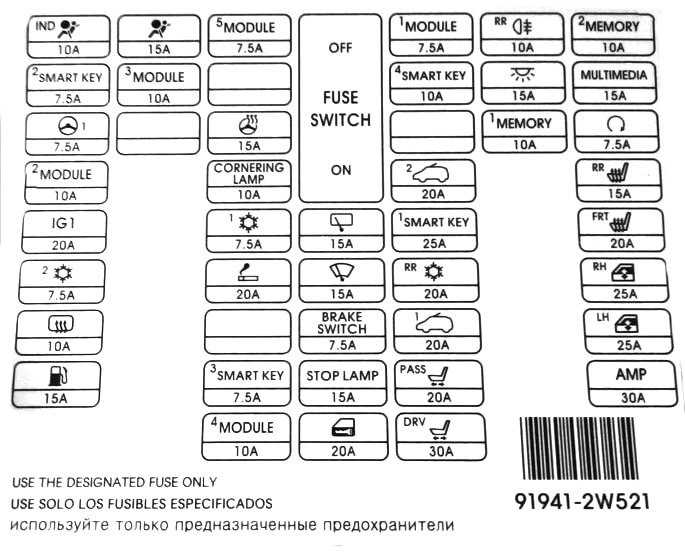

F1 (30A)F2 (10A) Блок управления кондиционером/отопителемF3 (20A) Центральный замокF4 —F5 (10A) Противоугонная системаF6 (15A) Стоп-сигналыF7 (10A)F8 (10A)F9 (15A) Электронный блок управления SRSF10 (30A)F11 (20A) Лампы системы освещения в дневное времяF12 (10A)F13 (10A)F14 (10A) Лампы освещения салонаF15 (30A)F16 (10A)F17 (15A) Привод открывания лючка заливной горловины топливного бакаF18 (10A) Аварийная сигнализацияF19 (10A)F20 (20A) ЛюкF21 (15A) ЧасыF22 (10A) Звуковой сигнал противоугонной системыF23 —F24 (25A) Подогреватель сиденийF25 (30A) Электропривод сиденьяF26 (15A) АудиосистемаF27 (15A)F28 —F29 (30A) Усилитель выходного сигнала аудиосистемыF30 —F31 (10A)F32 (10A) Задние противотуманные фонариF33 (15A) Аварийная сигнализацияF34 (15A)F35 (10A) Обогреватель заднего стеклаF36 —F37 (10A) Датчик дождя (очиститель лобового стекла)F38 (15A) Очиститель/омыватель заднего стеклаF39 (25A) Разъемы питания дополнительного оборудованияF40 (10A)F41 (10A)F42 —F43 (15A) Прикуриватель
Источник
Схема расположение блоков управления
Общее расположение электронных блоков управления
Назначение
- Электронный блок управления ABS – около усилителя тормозов
- Блок управления кондиционером/ отопителем – в панели управления кондиционером/ отопителем
- Датчик солнечного света (система кондиционирования)
- Датчик удара (SRS) , лев.
- Датчик удара (SRS) , прав.
- Боковой датчик удара, со стороны водителя – Центральная стойка
- Боковой датчик удара, задний левый
- Боковой датчик удара, со стороны пассажира – Центральная стойка
- Боковой датчик удара, задний правый
- Звуковой сигнал противоугонной системы – Левая стойка подвески
- Усилитель выходного сигнала аудиосистемы – под сиденьем
- Аккумуляторная батарея
- Диагностический разъем (DLC) 1(16-контактный)
- Диагностический разъем (DLC) 2(20-контактный) – около усилителя тормозов
- Электронный блок управления двигателем
- Электронный блок управления опорами двигателя
- Блок контроля уровня моторного масла – за центральной частью приборной панели
- Блок предохранителей/ реле, моторный отсек 1
- Блок предохранителей/ реле, моторный отсек 2
- Блок предохранителей/ реле, приборная панель
- Реле электродвигателя вентилятора отопителя – в блоке предохранителей /реле под приборной панелью
- Резистор электродвигателя вентилятора отопителя (перед.) – за вещевым ящиком
- Резистор электродвигателя вентилятора отопителя (с задним кондиционером) – правая часть багажного отделения
- Звуковой сигнал, лев.
- Звуковой сигнал, прав.
- Электронный блок управления иммобилайзером – на рулевой колонке
- Кольцевая антенна иммобилайзера – около замка зажигания
- 28 Многофункциональный блок управления – в блоке предохранителей /реле под приборной панелью – функции: Электродвигатель вентилятора кондиционера /отопителя, противоугонная система, центральный замок, лампы системы освещения в дневное время, Обогреватели зеркал заднего вида на дверях, с системой полной блокировки, электропривод стеклоподъемников, противотуманные фары, аварийная сигнализация, омыватели фар, обогреватель заднего стекла, лампы освещения салона, передние габариты, задние габариты, очиститель /омыватель лобового стекла
- Датчик температуры окружающего воздуха
- Блок управления системой парковки – левая часть багажного отделения
- Блок управления очистителем / омывателем заднего стекла – Задняя стойка
- Блок управления подогревом сиденья водителя – под сиденьем
- Блок управления подогревом сиденья пассажира – под сиденьем
- Блок управления электроприводом люка – в электродвигателе привода люка
- Электронный блок управления SRS
- Блок управления раздаточной коробкой – рядом с электродвигателем вентилятора отопителя
- Электронный блок управления КПП (АКПП) – бензин – в электронном блоке управления двигателем
- Электронный блок управления КПП (АКПП) – Дизель – за вещевым ящиком
- Блок управления блокировкой селектора и/или ключа зажигания
- Реле системы управления трансмиссией 1
- Датчик дождя (очиститель лобового стекла) ∕датчик солнечного света
- Датчик бокового перемещения – под ковриком

Не работает прикуриватель на Хёндай Солярис: ремонт
Прикуриватели в современных автомобилях нужны не только для своего прямого назначения. Наличие различных гаджетов, например, требует дополнительных источников питания для подзарядки. Эту потребность может удовлетворить как раз такое устройство, имеющееся на Хёндай Солярис.
Поскольку одного гнезда бывает недостаточно, приходится экспериментировать с разветвителями, переходниками, мудрёными приспособлениями. Что приводит иногда к выходу устройства из строя, как раз тогда, когда оно так необходимо. Если кто-то раньше вообще не использовал этот атрибут, может столкнуться с его неисправностью в самый неподходящий момент.
Причины поломки прикуривателя и их решение
Устройство прибора таково, что он всегда работает совместно с розеткой на 12V. Находятся они на одной панели, разделённые гнёздами USB и AUX, перед ручкой переключения скоростей коробки передач. Нерабочее состояние одного говорит об отсутствии питания в другом.
Прикуриватель включён в одну цепь с розеткой 12V.
Если при подключении к разъёму прикуривателя гаджет не заряжается, значит, электрический ток не подаётся.
Электронное устройство, возможно, откликнется только при включённом зажигании, при определённом повороте ключа до отметки АСС. Когда проблема не исчезает даже при выполнении необходимых условий, то нужно приниматься за ремонт.
Прикуриватель и розетка 12 Вольт.
Теперь с причиной определиться будет легче. Если нет питания на выходе из прикуривателя, возможно:
- Сгорел предохранитель (в салоне автомобиля);
- Повреждена электрическая проводка;
- Одну из розеток необходимо заменить новой.
Замена предохранителя
Несложная процедура, которая заключается в определении точного местоположения вышедшего из строя элемента. В левой части торпедо с водительской стороны, чуть пониже кнопок регулировки фар находится прямоугольная пластиковая заглушка. Аккуратно тянем её на себя и немного вверх крышку за углубление для руки.
Ниже кнопок управления фар находится салонный блок предохранителей.
Тянем крышку на себя и немного вверх.
В нишу встроен блок предохранителей, один из которых нам и нужен. Согласно схеме расположения перегоревший элемент находится в нижнем ряду, третий слева. Предохранитель синего цвета, с силой тока на 15А.
Предохранитель, который отвечает за прикуриватель и розетку, находится в нижнем ряду, третий слева.
Для демонтажа воспользуйтесь специальным пластиковым пинцетом, который находится вместе с запасными предохранителями под капотом, слева от аккумулятора вместе с блоком предохранителей.
Замену необходимо проводить только на элемент такой же мощности. В противном случае, запчасть с большей силой тока может привести к короткому замыканию и даже возгоранию проводки.
Ремонта по первому типу неисправности, обычно будет достаточно, чтобы работоспособность прикуривателя восстановилась.
Ремонт проводки, питающей прикуриватель
Для того чтобы осуществить данную процедуру, необходимо ехать на станцию технического обслуживания, либо найти подходящего электрика. Самостоятельно с этим справиться не получится. Единственный нюанс, который можно решить самому – проверить наличие питания на доступных тестированию клеммах и открытых соединениях. Понадобится некоторое оборудование:
- тестер;
- вольтметр;
- мультиметр.
Имея даже небольшие знания в области физики или электротехники на уровне школы, можно провести поверхностную диагностику электрической составляющей системы. Если вся проводка окажется в полном порядке, то на лицо третья и единственная проблема, нуждающаяся в решении.
Замена механизма испорченного устройства
Необходимо приобрести новое посадочное место для штекера нашего прикуривателя, стоимость которого составляет порядка 10 долларов. Чтобы демонтировать, пришедшую в негодность запчасть, необходимо сначала открыть крышечку розетки на 12V.
Панель розеток можно снять без специального инструмента и не прикладывая больших усилий.
С помощью двух пальцев, указательного и среднего любой рабочей руки снять панельку, засунув пальцы в эти два отверстия. Крышка легко поддастся при небольшом приложенном усилии с движением наружу. Производим замену, сняв сначала клеммы со штекера гнезда, отсоединяем перегоревшую деталь, и вместо неё устанавливаем новую.
Отсоединяем клеммы.
Подсоединяем разъёмы на конце проводов обратно и, слегка нажав на панельку, закрепляем её в исходном положении. Ремонт окончен.
Блок предохранителей в салоне (2004-2010 год)
Схема предохранителей автомобиля Hyundai Tucson с левосторонним рулевым управлением.
| Обозначение | Сила тока, А | Защищаемые цепи |
| P/WDW-LH | 30 | Электродвигатели стеклоподъемников левых дверей |
| P/WDW-RH | 30 | Электродвигатели стеклоподъемников правых дверей |
| TAIL RH | 10 | Правый задний фонарь, лампа освещения вещевого ящика |
| RR HTR | 30 | Предохранитель обогрева заднего стекла |
| A/BAG | 15 | Блок управления подушками безопасности |
| CLUSTER | 10 | Комбинация приборов, ETACM/TACM |
| TAIL LH | 10 | Левая фара, левый задний фонарь, фонарь освещения номерного знака |
| AUDIO | 10 | Цифровые часы, аудиосистема, блок управления складыванием наружных зеркал заднего вида, электроприводы регулировки наружных зеркал и выключатель складывания зеркал |
| C/LIGHTER & P/OUTLET | 20 | Прикуриватель |
| SPARE | 15 | Запасной предохранитель |
| RR FOG | 10 | Задний противотуманный свет |
| HTD MIRR | 10 | Левое и правое наружные зеркала с электроприводом, элекроприводы складывания зеркал. Выключатель обогрева заднего стекла |
| AUDIO | 10 | Аудиосистема |
| IG COIL | 20 | Катушка зажигания (автомобили с бензиновым двигателем 2,7 л) |
| IMMO | 10 | Блок управления иммобилайзером (автомобили с бензиновым двигателем 2,7 л) |
| P/OUTLET | 15 | Задняя 12-вольтовая розетка |
| 10 | Не используется | |
| S/HTR | 20 | Элементы обогрева сидений |
| A/CON SW | 10 | Блок управления кондиционером (кондиционер с ручным управлением) |
| START | 10 | Реле охранной сигнализации, переключатель диапазонных АКП, выключатель блокировки зажигания |
| IG-SW | 30 | Выключатель зажигания |
| ROOM LP | 10 | Плафон освещения салона, блок управления кондиционером, цифровые часы, ETACM/TECM, сигнализатор о невынутом ключе зажигания |
| AMP | 20 | Аудиосистема |
| T/SIG | 10 | Выключатель аварийной сигнализации, система автоматического включения наружного освещения и датчик освещенности, переключатель диапазонов АКП |
| A/BAG IND | 10 | Комбинация приборов |
| RR WIPER | 15 | Реле защиты, он же предохранитель заднего дворника, омывателя заднего стекла |
| A/CON | 10 | Блок управления люком крыши, блок управления кондиционером, реле вентилятора климатической установки, ETACM/TACM |
| IGN | 10 | Реле обогрева РТС, реле обогрева топливного фильтра, блок управления светом дневного движения, реле включения фар |
| HAZARD | 10 | Выключатель аварийной сигнализации, реле-прерыватель аварийной сигнализации, блок управления иммобилайзером (автомобили с бензиновым двигателем 2,7 л) |
| S/ROOF | 20 | Электропривод люка крыши, реле центрального замка |
| STOP | 15 | Выключатель стоп-сигнала, блок управление складыванием наружных зеркал |
| H/FREE | 10 | Не используется |
| ECU | 10 | Регулятор скорости движения, лампа стоп-сигнала, противопробуксовочная система, система стабилизации траектории, блок управления полным приводом колес, блок управления двигателем и трансмиссией, датчик скорости движения автомобиля |
| FF WIPER | 20 | Электродвигатель очистителя ветрового стекла, переключатель наружного освещения и указателей поворота |
| 4WD | 20 | Блок управления полным приводом колес |
| DEICER | 15 | Элемент обогрева ветрового стекла |
| TCU | 10 | Блок управления трансмиссией (автомобили с бензиновым двигателем 2,7 л и дизельным двигателем) |
| ABS | 10 | Датчик ускорения, система стабилизации траектории (ESP), АБС |
Схемы подключения проигрывателя в Hyundai Santa Fe
В зависимости от года выпуска машины у Хендай предусмотрено 2 типа схем распиновки при подключении магнитолы.
- Авто, не имеющие разъемы ISO (старые модели);
- Оснащенная ими (ISO).
Для первого случая распиновка выглядит следующим образом.
- АСС – 1.
- Масса – 2.
- Питание основное – 3.
- Подсветка – 4.
- Антенна – 5.
- Задний правый динамик (плюс) – 9.
- Задний правый (минус) – 10.
- Левый задний (плюс) – 11.
- Левый задний (минус) – 12.
- Передние левые плюс и минус – 13 и 14.
- Передний правый динамик (плюс и минус) – 15 и 16.
Во втором варианте:
- Антенна – 1.
- Передняя колонка справа, минус – 2.
- Передняя левая, минус – 3.
- Левая и правая сзади стоящая колонка, минус – 4 и 5.
- Масса – 7.
- Впереди стоящие левые и правые динамики, плюс – 8 и 9.
- Питание проигрывателя от замка зажигания (АСС) – 10.
- Питание АКБ – 11.
- Задние динамики, плюс – 12 и 13.
- Дисплейная подсветка – 14.
Размещение предохранителей в Тойота Камри 40
Предохранители автомобиля Тойота модели Camry 40 расположены в двух местах: в салоне и под капотом, в отделе для двигателя. Салонный блок Тойоты Камри, главным образом, отвечает за защиту цепей, ведущих к приборной панели. Блок реле и плавких вставок, расположенный в моторном отсеке, отвечает в основном за обеспечение двигательных функций авто.
Открытый блок предохранителей под капотом
Назначение электропредохранителей в блоке под капотом сороковки, а также номинальную силу тока каждого элемента, вы найдете в схеме расположения и расшифровке к ней. Пользоваться схемой просто: находите в расшифровке номер интересующего вас элемента и читаете, для какого электроприбора вставка предназначена. Например, чтобы узнать, где предохранитель прикуривателя Камри XV40, в колонке расшифровки найдите нужный прибор, затем посмотрите номер отвечающего за устройство предохранителя, а затем по номеру найдите плавкий элемент на схеме предохранительного блока.
Блок предохранителей в моторном отсеке
Блок плавких вставок и реле, который размещен под капотом Тойота Камри 40, помещен в пластиковый корпус и расположен возле двигателя рядом с воздушным фильтром, аккумулятором и бачком для залива тормозной жидкости.
Расшифровка схемы
Для получения доступа к системе предохранителей, поднимите защелку и уберите крышку блока. Кроме собственно предохранителей, в блоке также хранятся запасные плавкие вставки и инструмент для работы с ними – специальные щипчики.
Предлагаем ознакомиться со схемой моторного блока с предохранителями. Здесь же вы найдете информацию о номинальном показателе тока каждой вставки. Разные цвета корпуса плавких перемычек позволяют быстрее ориентироваться в их ампераже. Показатель тока красных вставок – 10А, элементов синего цвета — 25А, коричневых – 7,5А, зеленых – 30А, предохранители с серым корпусом поддерживают силу 25А, желтые – 20А.
Расшифровка схемы предохранителей
Расшифровка к схемам представлена выше.
Кроме предохранителей, в моторном блоке Camry XV40 2010 также расположены реле, защищающие стартерное устройство, систему обогрева заднего стекла, а также радиаторные электровентиляторы.
Блок предохранителей в салоне
Закрытый салонный блок предохранителей Салонный блок расположен в нижней левой части приборки. Ориентиром для блока используйте положение левого водительского колена. Электропредохранители Камри XV40 размещены под пластиковой крышкой корпуса блочка. К салонной предохранительной системе подведены 33 электрические цепи. Большинство из них обслуживают приборы, управление которых ведется с панели приборов. Этим, собственно, и аргументируется такое местоположение блока.
Предлагаем ознакомиться со схемой расположения плавких вставок салонного блока.
Блок в салоне Камри
В размещенной ниже таблице по номерам указано значение салонных предохранителей Toyota Camry 40 2009, 2010, 2011 и номинальный ток каждого из них.
Расшифровка схемы салонного блока
Зачем заменять предохранитель габаритного света на Hyundai Santa Fe?
.Итак, начнем нашу статью о расположении предохранителя габаритного света вашего Hyundai Santa Fe интересом его изменения. У вас может сложиться впечатление, что у вас перегорел предохранитель, но вы не уверены. Если вы больше не можете использовать ночное освещение вашего автомобиля, вполне возможно, что предохранитель является спусковым крючком
Важно знать, что предохранитель действует как система безопасности для предотвращения перенапряжения на вашем Hyundai Santa Fe. Это будет резистор, нити, более или менее толстой, которая пропускает определенное натяжение и который сломается, если напряжение будет слишком сильным
Отсюда факт что они прозрачны, вы можете проверить их и убедиться, что нить все еще не повреждена, с помощью простой визуальной проверки. В общем, хочется заменить предохранитель габаритных огней Hyundai Santa Fe, если они перестали работать без причины . Если аккумулятор работает правильно, возможно, проблема связана с предохранителем.
Какой предохранитель стартера у вашего Hyundai Santa Fe?
Мы будем сейчас, прежде чем мы найдем где находится предохранитель стартера на вашем автомобиле, объясните вам, какой предохранитель стартера находится на вашем Hyundai Santa Fe. До сих пор автомобили не оснащались предохранителями стартера, поскольку они выделяют значительную энергию при запуске двигателя и, кроме того, не всегда стабильны. Тем не менее, с нескольких лет производители начали встраивать в соленоид стартера предохранитель примерно на 150/200 ампер, который «защищает вспомогательные части» стартера вашего Hyundai Santa Fe, например, зажигание. Тем не менее, есть еще один предохранитель, который существует дольше и который также связан со стартером, это предохранитель. предохранитель F8, который обычно составляет 20/25 ампер и известен как предохранитель возбуждения стартера на Hyundai Santa Fe .
Блок в салоне
Он находится под панелью приборов со стороны водителя.
Пример схемы с крышки блока
Описание предохранителей
p, blockquote 12,0,0,0,0 —>
| F1 | 20А Прикуриватель и розетка |
| F2 | 10А Аудио, внешнее зеркало с электроприводом |
| F3 | 15А Цифровые часы, розетка сзади |
| F4 | 10А Круиз-контроль |
| F5 | 10А Реле фар |
| F6 | 20А Подогрев сиденья |
| F7 | 10А Управление двигателем заднего стеклоочистителя |
| F8 | 10А Обогрев заднего стекла, Наружное зеркало с электроприводом |
| F9 | 10А Управление кондиционером, регулятор люка, электрическое хромированное зеркало |
| F10 | Резерв |
| F11 | 10А Лампа освещения салона, дверной выключатель, дверная лампа, ручное управление кондиционером, контроллер Homelink |
| F12 | 15А Цифровые часы, ETACM, аудио, сирена |
| F13 | 20А Динамики AMP |
| F14 | 10А Стоп-сигнал, разъем передачи данных, универсальный контрольный разъем |
| F15 | 10А Аварийная лампа |
| F16 | 25А Сиденье с электроприводом, управление двигателем заднего стеклоочистителя |
| F17 | 20А Контроллер люка |
| F18 | 30А Реле обогревателя |
| F19 | 10А Комбинация приборов, резистор предварительного возбуждения, ETACM, автоматический датчик освещенности, модуль управления DRL, генератор |
| F20 | 15А Модуль управления SRS |
| F21 | 10А ЕСМ (V6 2,7 л), PCM (I4 с АКП), ЕСМ (I4 с МКП) |
| F22 | 10А Комбинация приборов (Подушка безопасности IND) |
| F23 | 10А Модуль управления ABS, G-сенсор, разъем для удаления воздуха, модуль управления 4WD |
| F24 | 10А Лампа указателя поворота |
| F25 | 10А Фонарь заднего хода, TCM, Блок управления ETS, Датчик отказа зажигания |
| F26 | 20А Реле блокировки / разблокировки дверей, реле блокировки / разблокировки ключей |
| F27 | 10А Задний и стояночный фонарь (левый), лампа указателя поворота, лампа освещения номерного знака |
| F28 | 10А Задний и стояночный фонарь (правый), реле противотуманных фар, переключатель освещения |
| F29 | 15А Модуль управления ETS (V6 3.5L), реле безопасности |
| F30 | 10А Реле вентилятора радиатора, реле вентилятора конденсатора |
| F31 | 20А Электродвигатель переднего стеклоочистителя, реле стеклоочистителя, электродвигатель омывателя |
Над предохранителями находятся 2 реле: реле электропривода стекло подъёмников и реле обогревателя заднего стекла.
И с обратной стороны блока, так же крепятся несколько элементов реле.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Блоки под капотом
Основной блок
Расположен в левой части подкапотного пространства.
Обозначение предохранителей
p, blockquote 19,0,0,0,0 —>
| 1 | 10А B/UP LP — Датчик скорости, блок управления автоматической коробкой передач |
| 2 | 10А H/LP — Блок-фары |
| 3 | 10А ECU — Блок управления двигателем, блок управления автоматической коробкой передач |
| 4 | 20А H/LP HI — Лампы дальнего света |
| 5 | 10А SENSOR — Иммобилизатор, реле топливного насоса, реле системы отопления, кондиционирования и вентиляции |
| 6 | 15А SENSOR — Датчик массового расхода воздуха, датчики концентрации кислорода |
| 7 | 20А IG COIL — Катушки зажигания |
| 8 | 15А FUEL PUMP — Топливный насос |
| 9 | 25А FR WIPER — Омыватель ветрового окна, датчик дождя, стеклоочиститель ветрового окна |
| 10 | 15А TCU — Блок управления автоматической коробкой передач |
| 11 | 10А ABS — Блок управления анти блокировочной системой тормозов (ABS) |
| 12 | 10А COOLING — Система отопления, кондиционирования и вентиляции |
| 13 | 40А IGN — Выключатель (замок) зажигания |
| 14 | 15А SENSOR — Блок управления двигателем, электромагнитные клапаны системы изменения фаз газораспределения |
| 15 | 40А ECU MAIN — Блок управления двигателем |
| 16 | 10А TAIL LH — Лампа левого заднего габаритного огня |
| 17 | SPARE — Резерв |
| 18 | SPARE — Резерв |
| 19 | SPARE — Резерв |
| 20 | SPARE — Резерв |
| 21 | SPARE — Резерв |
| 22 | 10А FR FOG — Лампы противотуманных фар |
| 23 | 50А B+ — Главный предохранитель |
| 24 | 30А CON FAN — Система отопления, кондиционирования и вентиляции |
| 25 | 40А IGN — Выключатель (замок) зажигания, реле стартера |
| 26 | 40А ABS — Блок управления анти блокировочной системой тормозов (ABS) |
| 27 | 40A RAD FAN — Электродвигатель вентилятора радиатора системы охлаждения двигателя |
| 28 | 20A ABS — Блок управления анти блокировочной системой тормозов (ABS) |
| 29 | 10A A/CON — Система отопления, кондиционирования и вентиляции |
| 30 | 20A ATM — Блок управления электрооборудованием кузова, блок управления двигателем, блок управления автоматической коробкой передач, лампы света заднего хода |
| 31 | 40A P/WDW — Электро стеклоподъемники |
| 32 | Резерв |
| 33 | 50A B+ — Звуковая сигнализация противоугонной системы, блок управления электроприводом сидений, противотуманные фары, омыватель фар |
| 34 | 10A TAIL RH — Лампа правого заднего габаритного огня |
| 35 | 125A DSL — Блок плавких вставок |
| 36 | 15A HORN — Звуковой сигнал |
| 37 | 40А BLR -Электродвигатель вентилятора радиатора системы охлаждения двигателя |
| 38 | 15А H/LP LO LH — Лампа ближнего света левой блок-фары |
| 39 | 10А H/LP HI IND — Комбинация приборов |
| 40 | 10А ALT DSL — Генератор |
| 41 | 15А DEICER — Режим обдува ветрового окна |
| 42 | 30А RR HTD — Электрообогрев окна двери задка |
| 43 | Резерв |
| 44 | 15А H/LP LO RH — Лампа ближнего света правой блок-фары |
| 45 | 150А ALT — Главный предохранитель |
Расшифровка реле
p, blockquote 20,0,0,0,0 —>
| R1 | ATM — Реле света заднего хода |
| R2 | RAD FAN — Реле электродвигателя вентилятора радиатора системы охлаждения двигателя |
| R3 | FR FOG — Реле противотуманных фар |
| R4 | A/CON — Реле системы отопления, кондиционирования и вентиляции |
| R5 | A/CON — Реле ламп дальнего света |
| R6 | ECU MAIN — Реле блока управления двигателем |
| R7 | START — Реле стартера |
| R8 | CON FAN — Реле системы отопления, кондиционирования и вентиляции |
| R9 | CON FAN — Реле системы отопления, кондиционирования и вентиляции |
| R10 | TAIL LP — Реле ламп габаритных огней |
| R11 | H/LP LO LH — Реле лампы ближнего света левой блок-фары |
| R12 | H/LP LO RH — Реле лампы ближнего света правой блок-фары |
| R13 | RR HTD — Реле электрообогрева окна двери задка |
| R14 | DEICER — Реле режима обдува ветрового окна |
| R15 | HORN — Реле звукового сигнала |
| R16 | FR WIPER — Реле омывателя ветрового окна |
| R17 | RAIN SNRS — Реле датчика дождя |
| R18 | FUEL PUMP — Реле топливного насоса |
Дополнительный блок
Устанавливается преимущественно на модели с дизельными двигателями.
p, blockquote 26,0,0,0,0 —>
| GLOW PLUG FUSIBLE LINK | 80А Реле свечей накаливания |
| FUEL FILTER HEATER | 30А Реле нагревателя топливного фильтра |
| PTC HEATER #1 | 40А Реле нагревателя РТС 1 |
| PTC HEATER #2 | 40А Реле нагревателя РТС 2 |
| PTC HEATER #3 | 40А Реле нагревателя РТС 3 |
| R1 | Реле нагревателя топливного фильтра |
| R2 | Реле нагревателя РТС 2 |
| R3 | Резерв |
| R4 | Реле нагревателя РТС 1 |
| R5 | Реле нагревателя РТС 3 |
