Замена втулок стабилизатора Hyundai Santa Fe 2006-2010 Бензин
Инструменты:
- Балонный ключ
- Упор (башмак) противооткатный
- Опорные стойки
- Домкрат винтовой
- Ключ трещоточный
- Головка 17 мм
- Гаечный ключ накидной прямой 14 мм
Детали и расходники:
Передние втулки стабилизатора (54813-3K100)

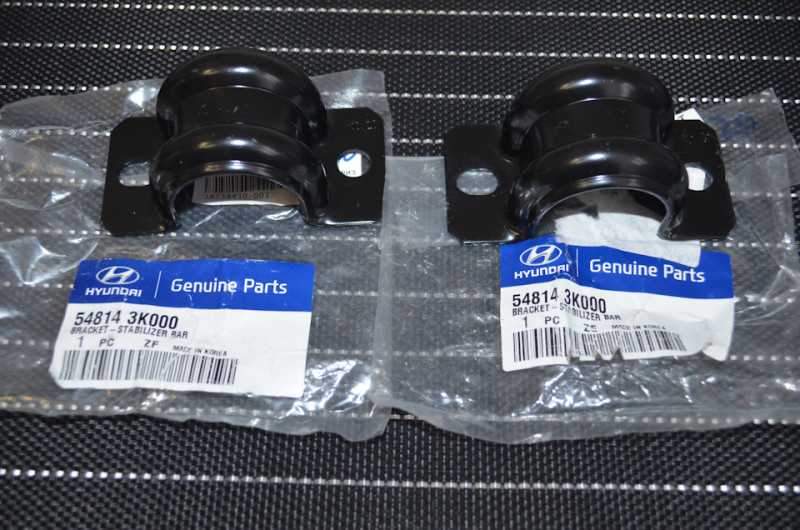

Скоба крепления втулок (при необходимости) (54814-3K000)
Правая стойка стабилизатора (при необходимости) (54840-2B000)
Левая стойка стабилизатора (при необходимости) (54830-2B000)
В этой статье показана замена втулок стабилизатора Санта Фе без ямы, подъемника и снятия подрамника.
Втулки и стойки стабилизаторов на плохих дорогах могут выйти из строя уже к 25-30 тыс. км. Причина кроется в их слабой приспособленности к тяжелым силовым агрегатам.
1. Включите I передачу (переведите селектор автоматической коробки передач в положение «Р») и установите противооткатные упоры «башмаки» под задние колеса.
2. Ослабьте затяжку гаек крепления колес.
3. Приподнимите переднюю часть автомобиля с помощью домкрата, установите автомобиль на надежные опоры и снимите колесо.
Предупреждение:
Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.

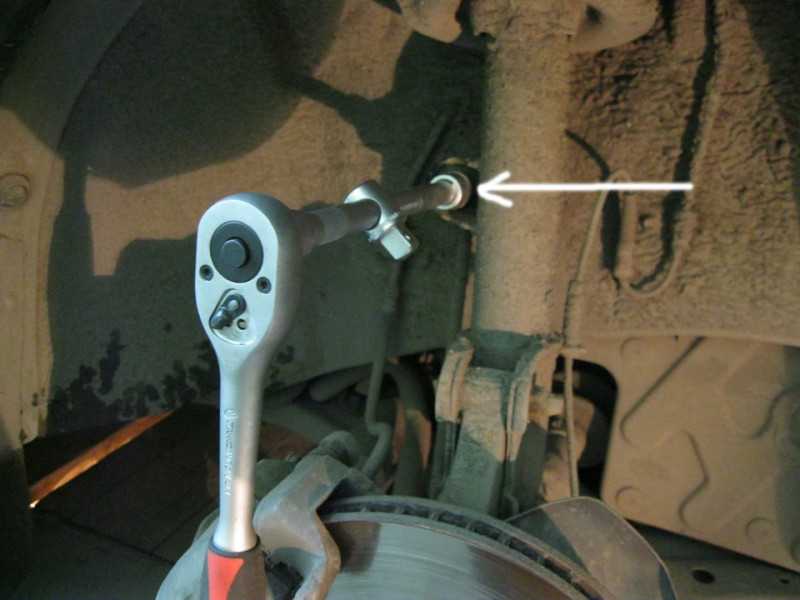

4. Открутите верхнее крепление стойки стабилизатора.
5. Аналогично открутите нижнее крепление стойки стабилизатора и снимите стойку.
Снятая стойка стабилизатора Санта Фе.
Поддомкратьте поворотный кулак, чтобы легче снять стойку.
Домкрат под поворотный кулак.
6. Открутите левый болт-скобу втулки стабилизатора.
7. Аналогично открутите правый болт. Правый болт нужно откручивать с обратной стороны под машиной, спереди мало места.
8. Снимите переднюю втулку стабилизатора.

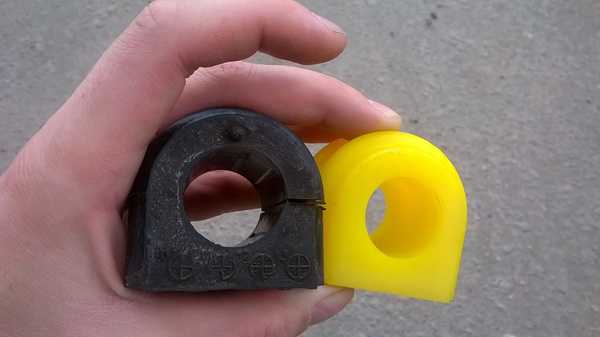

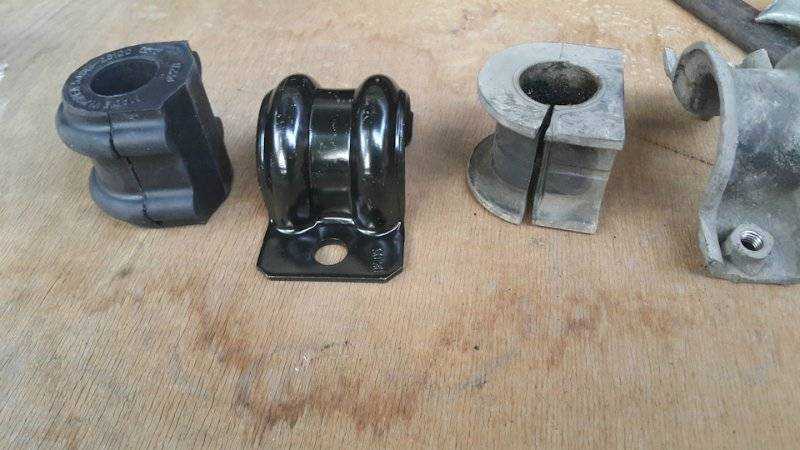

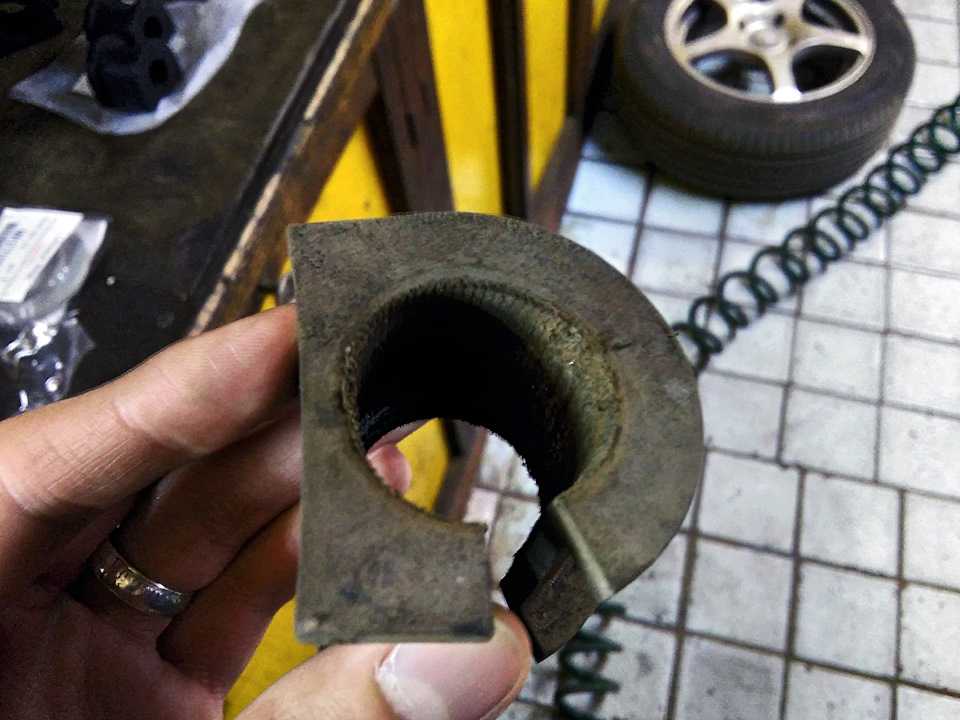

Старая и новая втулки стабилизатора Санта Фе.
9. Установите все снятые детали в порядке, обратном снятию.
- Свежие записи
- Ящик для стабилизатора напряжения уличный своими руками
- Ямаха гризли 700 стойки стабилизатора
- Яйца стойки стабилизатора поперечной устойчивости
- Яйца стойки стабилизатора ваз 2114
- Яйца стабилизатора приора какие лучше
- Uncategorized
- Лампы
- Провод
- Стабилизатор
- Правообладателям
- Политика конфиденциальности
Электропомощь 2023 Информация, опубликованная на сайте, носит исключительно ознакомительный характер
Как произвести замену стабилизаторов хендай санта фе
Для проведения данной процедуры нам понадобятся:
- Руки
- Голова
- Различные ключи как рожковые, так и с накидными головками
- Масло и жидкость ВД
- Новые или восстановленные стабилизаторы (иногда восстановленные ходят дольше, чем родные новые)

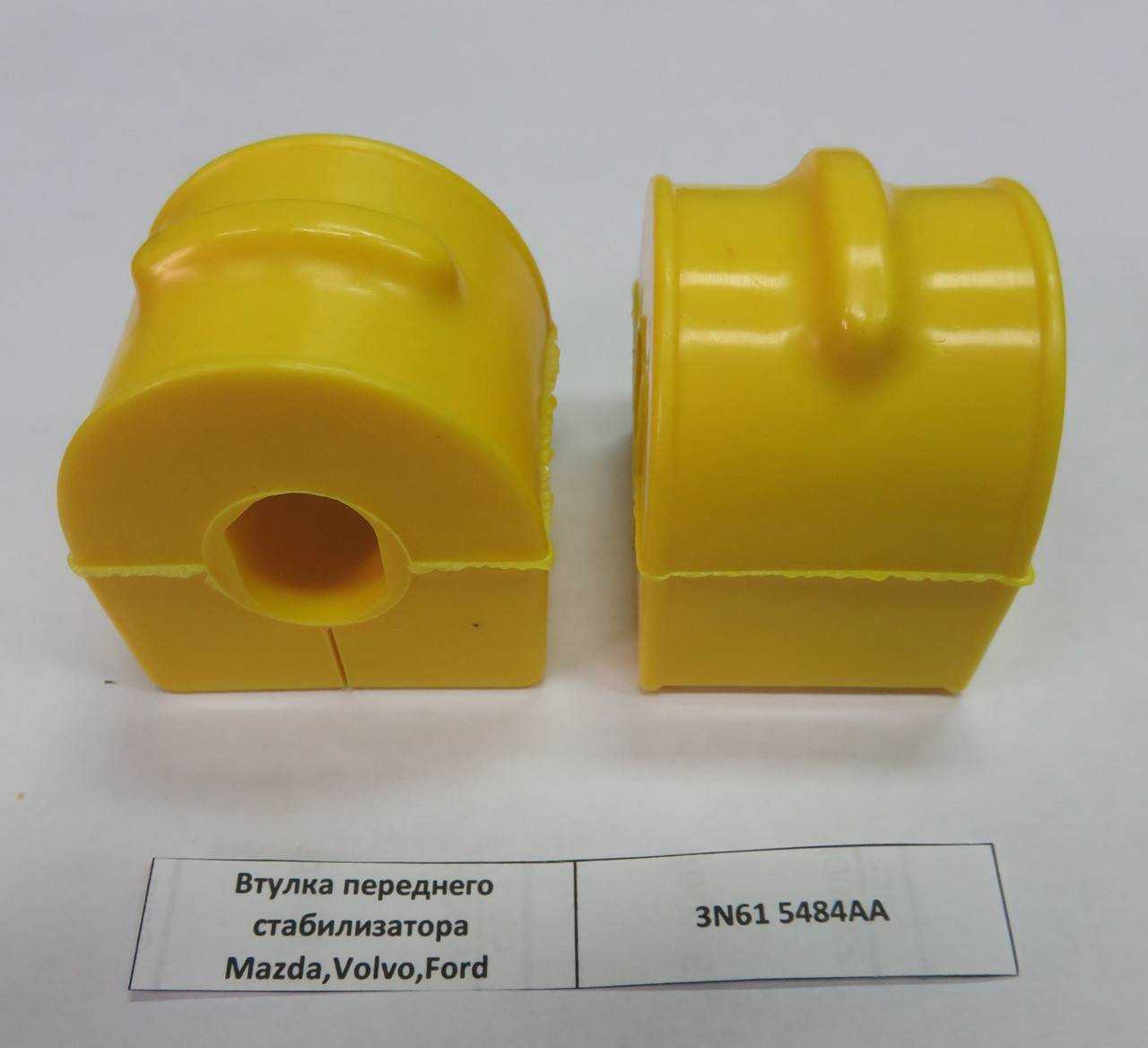

- Новые втулки стабилизаторов (лучше полиуретановые, так как они надежнее и ходят дольше)
Приступаем собственно к процессу замены втулок стабилизатора хендай санта фе.
- Подымаем машину на подъемник
- Откручиваем колеса (менять стабилизаторы лучше только в паре, то есть если левый меняете, то обязательно тогда и правый подлежит замене)
- Выворачиваем поворотный кулак, чтоб было хорошо видно и меть прямой доступ к стойке стабилизатора
- Очищаем металлической щеткой резьбу и гайку держащую стабилизатор
- Смазываем резьбу вдешкой или маслом, чтоб облегчить процесс откручивания и собственно откручиваем
- Теперь откручиваем и нижнее крепление стабилизатора
- Открутили, хорошо теперь снимаем стойку стабилизатора простым вытягиванием её из пазов креплений
- Вот как выглядят стойки передние стабилизаторов хендай санта фе
- Ставим теперь на их место новые или ремонтные и все хорошенько закручиваем
Все блоки управления
Общий вид электронных блоков управления
| 1 | Электронный блок управления АБС |
| 2 | Блок управления электродвигателем вентилятора кондиционера / отопителя — рядом с электродвигателем вентилятора отопителя |
| 3 | Блок управления кондиционером / отоплением — за панелью управления отопителем |
| 4 | Датчик удара (SRS) — панель капота (усилитель) |
| 5 | Датчик бокового удара левый — в центральной стойке |
| 6 | Датчик бокового удара, правый — в средней стойке |
| 7 | Звук охранной сигнализации |
| восемь | Блок управления противоугонной системой (с регулятором громкости) — на потолочной панели |
| девять | Мощная сирена охранной сигнализации |
| 10 | Реле защиты от краж — встроено в блок реле / предохранителей в моторном отсеке 1 |
| одиннадцать | Реле разъема питания кузова — в блоке реле / предохранителей под приборной панелью |
| 12 | Аккумуляторная батарея |
| 13 | Реле привода отпирания крышки багажника — в блоке реле / предохранителей под приборной панелью |
| 14 | Реле исполнительного механизма блокировки лючка топливного бака — в блоке реле / предохранителей в багажнике |
| 15 | Реле центрального замка (дверь водителя) — встроено в блок предохранителей в двигателе / реле 1 |
| 16 | Диагностический разъем (DLC) |
| 17 | Блок управления блокировкой дифференциала — на задней коробке передач |
| 18 | Ресивер аудиосистемы (DAB) — за перчаточным ящиком |
| 19 | Дополнительный электронагреватель — на корпусе вентилятора отопителя |
| ветры | Блок управления электрическим стояночным тормозом — за колесной аркой |
| 21 год | ЭБУ двигателя — рядом с аккумулятором |
| 22 | Реле противотуманных фар — встроено в блок реле и предохранителей 1 в двигателе |
| 23 | Блок предохранителей и реле, моторный отсек 1 |
| 24 | Блок предохранителей и реле в моторном отсеке 2 — работает от аккумулятора |
| 25 | Защитные кожухи / реле блокировки моторного отсека З — возле АКБ |
| 26 год | Блок предохранителей / реле, моторный отсек 4 — рядом с двигателем вентилятора системы охлаждения |
| 27 | Блок предохранителей и реле, приборная панель — За приборной панелью, слева |
| 28 год | Защитный кожух / реле блокировки багажного отделения — за обшивкой |
| 29 | Блок управления свечением — рядом с аккумулятором |
| тридцать | Блок управления фарами — за приборной панелью |
| 31 год | Реле дальнего света фар — встроено в щиток / реле в моторном отсеке 1 |
| 32 | Звуковой сигнал — за передним бампером |
| 33 | Реле звукового сигнала — встроено в блок реле / предохранителей двигателя 1 |
| 34 | Дополнительное реле зажигания 1 — в блоке реле / предохранителей под панелью приборов |
| 35 год | Приемник сигнала доступа без ключа — за комбинацией приборов |
| 36 | Многофункциональный блок управления — функции: противоугонная система, клаксон / зуммер, центральный замок, круиз-контроль. Шина данных CAN, электрические стеклоподъемники, управление электрической нагрузкой, внешнее освещение, система очистки фар, звуковой сигнал, приборная панель, внутреннее освещение, дистанционное управление (бесключевой доступ), стеклоочиститель / омыватель заднего стекла, система стартера, система контроля давления в шинах люка, дворник / стиральная машина |
| 37 | Датчик температуры окружающей среды |
| 38 | Блок помощи при парковке — За панелью обивки багажного отделения |
| 39 | Блок управления гидроусилителем руля — за приборной панелью |
| 40 | Датчик дождя — вверху по центру лобового стекла |
| 41 год | Реле электродвигателя насоса заднего омывателя — встроено в блок предохранителей / реле 1 в моторном отсеке |
| 42 | Реле электродвигателя заднего стеклоочистителя — встроено в блок предохранителей / реле электродвигателя 1 |
| 43 год | Блок управления обогревом сиденья .L спереди — под сиденьем |
| 44 год | Блок управления обогревом правого переднего сиденья — под сиденьем |
| 45 | Электронный блок управления SRS — под центральной консолью |
| 46 | Блок управления подвеской — за обшивкой |
| 47 | Датчик ускорения (подвеска с электронным управлением) 1 — на чашке подвески |
| 48 | Датчик ускорения (подвеска с электронным управлением) 2- на чашке подвески |
| 49 | Датчик ускорения (подвеска с электронным управлением) 3 — Подвесной |
| 50 | Датчик ускорения (подвеска с электронным управлением) 4- на подвеске |
| 51 | Датчик ускорения (подвеска с электронным управлением) 5 — под полом багажника |
| 52 | Датчик высоты кузова (передний левый) — на подвеске |
| 53 | Датчик высоты кузова (задний левый) — на подвеске |
| 54 | Датчик высоты кузова (передний правый) — на подвеске |
| 55 | Центральный электроблок задней двери (универсал) — за панелью задней двери |
| 56 | Центральный электроблок задней двери (седан) — за обшивкой крышки багажника |
| 57 год | Телефонный коммутатор |
| 58 | Блок управления прицепом — за обшивкой |
| 59 | Электронный блок управления коробкой передач — на коробке передач |
| 60 | Инвертор — под центральной консолью |
| 61 | Реле насоса омывателя лобового стекла — встроено в блок предохранителей / реле двигателя 1 |
| 62 | Датчик бокового движения — под центральной консолью |
2. Передняя подвеска
Компоненты передней подвески
- Подрамник
- Наконечник соединительной тяги
- Штанга стабилизатора
- Рулевой механизм
- Узел переднего моста
- Передний нижний рычаг
- Узел стойки
- Изолятор
- Подшипник
- Верхняя опора пружины
- Пружина
- Пылезащитная крышка
- Нижняя опора пружины
Снятие
1. Снимите переднее колесо (A) со ступицы, как показано на рисунке ниже. Момент затяжки гаек крепления при установке: 88,2 — 107,8 Нм.
Примечание: Действуйте осторожно, чтобы при снятии переднего колеса (A) не повредить болты ступицы. 2
Выкрутите крепежный болт (A), отсоедините тормозной шланг и снимите датчик частоты вращения колеса с узла передней стойки, как показано на рисунке ниже. Момент затяжки болта при установке: 6,9 — 10,8 Нм
2. Выкрутите крепежный болт (A), отсоедините тормозной шланг и снимите датчик частоты вращения колеса с узла передней стойки, как показано на рисунке ниже. Момент затяжки болта при установке: 6,9 — 10,8 Нм.
3. Отверните гайку и отсоедините тягу (B) стабилизатора с узлом (A) передней стойки, показанные на рисунке ниже. Момент затяжки гайки при установке: 98,1-117,7 Н·м.
4. Выкрутите болты крепления амортизатора и снимите узел (A) поворотного кулака, как показано на рисунке ниже. Момент затяжки болтов крепления при установке: 156,9-176,5 Н·м.
5. Снимите крышку капота (подробнее, см. соответствующий раздел в главе Кузов).
