В каких случаях нужна?

Некоторые автомобилисты понятия не имеют, зачем соблюдать последовательность и регулировку момента затяжки болтов ГБЦ. Автомобилист должен понимать, что использование неподходящей технологии в результате станет причиной появления проблем в работе мотора

Это очень важно, и значит, что ему следует уделить внимание. Особенно если привыкли сами заниматься ремонтом своего «железного коня», а не обращаться за помощью на СТО

Пока не приступили к вопросу порядка натяжения элементов ГБЦ, отметим, что каждый двигатель имеет свой момент затяжки. Соответственно, для каждого автомобиля коэффициент различен.

Некоторые автомобилисты считают, если они занимались ремонтом двигателя или затягиванием его винтов, то они имеют достаточно опыта. Но следует учитывать, что данную процедуру надо проводить только в соответствии с определенными параметрами двигателя. Эту информацию можно найти в мануале по эксплуатации к вашему авто.

Или, если происходит утечка масла. Эта причина распространенная. Кроме того, необходимость затягивания болтов возникает, когда автомобилист выполняет ремонт мотора или производит замену прокладки ДВС. Также регулировка нужна, когда нарушена структура БЦ.

Отметим, что на момент натяжения влияют несколько факторов. Если сделать это самостоятельно, то нужно знать, что влияет:

качество и смазка отверстий, а также самих винтов. Если отверстия сухие или практически не смазаны, то это нужно сделать

Для смазки желательно использовать невязкие моторные жидкости

Обратите внимание на состояние резьбы и элемента, который в нее входит. Если компоненты мотора деформированы, а резьба засорена, то к натяжке лучше не приступать

Рано или поздно это приведет к снижению коэффициента силы сжатия прокладки, а в результате это может обернуться очень плачевно. Вплоть до капитального ремонта двигателя. Новый ли используете болт или старый. Если новый, то его показатель сопротивления и момента затяжки будет некорректным. Опытные специалисты рекомендуют, чтобы при использовании новых винтов процесс затяжки осуществлялся после двух-трех циклов закручивания. Чтобы сделать правильно, элемент нужно приложить немного усилий и затянуть элемент на 50% после момента затяжки.

Предъявляемые требования

Лада Приора Седан Снежка Бортжурнал Замена опорного подшипника

Выбирая качественный герметик, предназначенный для ремонта двигателя, соединения клапанной крышки и установки поддона картера, следует обратить внимание на его эксплуатационные характеристики и возможности. Именно в этой категории герметизирующих средств одним из ключевых факторов считается работоспособность в условиях высоких температурных нагрузок. Чем большую тепловую нагрузку выдерживает состав, тем лучше

Чем большую тепловую нагрузку выдерживает состав, тем лучше

Чем большую тепловую нагрузку выдерживает состав, тем лучше

Именно в этой категории герметизирующих средств одним из ключевых факторов считается работоспособность в условиях высоких температурных нагрузок. Чем большую тепловую нагрузку выдерживает состав, тем лучше.

Также есть ещё один немаловажный фактор. Он заключается в устойчивости к воздействию со стороны различных агрессивных компонентов. К таковым можно отнести тормозную жидкость, растворители, моторное масло, смазочные жидкости для коробок передач, антифриз и пр.

Третьим требованием выступает устойчивость к нагрузкам механического типа и возникающим вибрациям, которые являются неотъемлемыми спутниками любого ДВС в процессе его эксплуатации даже по самым идеальным дорогам. Если такими свойствами состав не будет обладать, уже через короткий промежуток времени начнётся активный процесс разрушения застывшего уплотнительного слоя. Представляем вашему вниманию промокод 1xSlots на 100 бесплатных вращений за регистрацию. Здесь вы найдете более 90 провайдеров, живых дилеров, регулярные турниры и удобную систему статусов для игроков. 1xSlots промокод при регистрации Дает бонус на первый депозит в виде фриспинов новым игрокам.. Регистрация в казино(БОНУСЫ)! Каждый игровой клуб стремится проявлять заботу о своем клиенте в виде денежных вознаграждений различного рода. Пользователи казино 1xSlots ощущают на себе приятную и дружественную атмосферу данного игрового клуба.

Последним, но не менее значимым требованием считается удобство применения. Тут требуется использовать подходящий вид упаковки. У автомобилиста не должно возникать проблем с тем, чтобы нанести состав на поверхность клапанной крышки или того же картера ДВС.

Назначение ремня ГРМ

Новый ремень ГРМ на Шевроле Ланос 1.5

ГРМ – это прочный ремень с зубчатым профилем. Зубцы не позволяют ему проскальзывать на шкивах (на которых тоже имеются зубцы). Назначение его в том, чтобы передавать крутящий момент от коленвала к распредвалу (то есть к валу газораспределения). Кроме того, ремень ГРМ приводит в движение водяную помпу. Постоянное натяжение ремня обеспечивается специальным натяжным роликом, который обязательно должен вращаться плавно, ни в коем случае не заедать и на его поверхности не должно быть никаких загрязнений. В Шевроле Ланос 1.5 этот ремень находится слева от двигателя, его можно увидеть, просто открыв капот автомобиля.

Как поменять прокладку клапанной крышки

2. Послабляем хомут и снимаем шланг справа…

… и две трубки слева

3. Отключаем колодку проводов от датчика положения распредвалов. Делается это так – отверткой или, если позволяет толщина пальцев, тогда пальцем прижимаем металлический фиксатор, расположенный справа от колодки, к этой самой колодке и вынимаем колодку вверх.

Датчик положения распределительного вала Лачетти

4. Отключаем провода от свечей и убираем их в сторону.

5. Дальше нужно снять корпус воздушного фильтра и верхний кожух ГРМ. Но я этого не делаю, он особо не мешает. Просто когда будете ставить крышку на место, кожух ГРМ нужно будет совсем немного оттянуть влево. Я это делаю без проблем. Если у Вас не получается, тогда снимите этот кожух.

6. Откручиваем торцовым ключом на 10 мм все 15 болтов крепления клапанной крышки и снимаем её с двигателя вместе с прокладкой

Вид со снятой клапанной крышкой

7. Вытираем и обезжириваем места контакта прокладки с двигателем. Попутно смотрим на состояние ремня ГРМ, пока есть доступ.

8. Удаляем старую прокладку из клапанной крышки и хорошенько моем крышку. Особенно пазы в ней и каналы системы вентиляции картера

Мойка клапанной крышки

Средство очень хорошее! Вымывает всё быстро, даже не нужно дополнительно обезжиривать.

Также желательно сразу промыть клапан вентиляции картерных газов. Как это сделать написано в этой статье.

9. Устанавливаем новые уплотнительные колечки в пазы на клапанной крышке

Вот такие изношенные колечки под болты клапанной крышки

Колечки под болты клапанной крышки

10. Берем новую прокладку…

Прокладка клапанной крышки Лачетти

…и вставляем её в пазы клапанной крышки.

Внимание! Это оригинальная прокладка. Но лучше установить прокладку Elring 174.251

Эта прокладка предназначена для алюминиевых крышек двигателя A16DMS, но на наш двигатель подходит отлично! В конце будет ссылка на статью по этой теме, которую настоятельно советую посмотреть.

Также можно установить прокладку Ростеко. На данный момент это одно из лучших решений

11. Наносим НЕМНОГО герметика на проблемные места на изгибах

Места, куда следует наносить герметик для монтажа клапанной крышки

Примечание: Не наносите много герметика! При затяжке болтов, он может “вылезти” внутрь клапанной крышки и, отвалившись, закупорить какой-нибудь канал! Не дай Бог, конечно.

12. Устанавливаем клапанную крышку в сборе с прокладкой на двигатель

Совет: Если при переворачивании клапанной крышки прокладка выпадает из пазов, можете в некоторых местах зафиксировать её солидолом или литолом.

13. Теперь устанавливайте все 15 болтов на место, но не затягивая их, так как затягивать их нужно в определённой последовательности.

14. Самый ответственный момент – затяжка болтов. Если есть динамометрический ключ, тогда будет проще – затягиваем болты с усилием 10Н.м.

Если такого ключа нет, тогда совет – затягивайте болты торцевым ключом одной рукой и получится так , как надо. Тянуть болты клапанной крышки сильно не нужно!

Будьте аккуратней. Представьте ситуацию, когда затянули 14 болтов, а 15-й сломался (ломаются они довольно легко). Тогда Вам нужно заново выкрутить все 14 болтов, снять крышку клапанов и удалить обломыш. А там герметик уже застыл практически… и получается такая ситуация, что врагу не пожелаешь.

Схема затяжки болтов клапанной крышки Шевроле Лачетти

Схема затяжки болтов клапанной крышки Шевроле Лачетти

15. Подсоединяем шланги на место, подключаем высоковольтные провода к свечам зажигания, подключаем колодку к датчику положения распредвалов. Накладку двигателя лучше пока не устанавливать, а пока временно поездить без неё, чтобы проверить нет ли течи масла. После проверки установите её на место.

Как видим, если всё делать аккуратно и, имея всё под рукой, замена прокладки клапанной крышки не составляет труда и не отнимет много Вашего времени.

Замена ГБЦ на Дэу Нексия Н150, ставим ГБЦ от Нексии Н100

Среднего класса автомобиль Дэу Нексия по сути является наследником знаменитого Опель Кадет.

И разработка его принадлежит всё тому же немецкому автоконцерну.

Комплектовался автомобиль восьмиклапанным двигателем типа G15MF с одним распредвалом и двумя клапанами на цилиндр .

Это по сути была копия агрегата Opel Kadett E.

Позже авто было модернизировано южнокорейской компанией Daewoo.

А производство его началось во многих других странах, в том числе и некоторых странах бывшего СНГ.

Затем автомобиль снова пережил рестайлинг и начиная с 2008 года появилась модель нового поколения Дэу Нексия под условным кодом N150.

В числе ряда изменений и усовершенствований в конструкции, а также внешнего вида на автомашину установили новый силовой агрегат A15SMS.

При этом двигатель выпускался в 8-клапанном варианте и с 16 клапанами.

Он с успехом заменил прежний морально устаревший двигатель.

Но, несмотря на это, многие детали и узлы на модернизированной модели остались взаимозаменяемыми с деталями старого выпуска машины.

Шевроле Лачетти. Меняем прокладку крышки клапанного механизма

Хроническая течь масла из-под клапанной крышки на Шевроле Лачетти с двигателями 1,8 л LDA (F18 D3) и F18 SED (до июля 2007 года) доводит владельцев до белого каления. С 2008 года двигатель стал носить индекс F18 D4, но и это ему не помогло.

Всему виной большая площадь крышки, неважное качество прокладки клапанной крышки, но основная беда — нарушение технологии установки. Как устранить течь масла и как заменить прокладку крышки клапанов на Шевроле Лачетти 1,8 с моторами D3, D4 и SED, будем разбираться прямо сейчас. Как устранить течь масла и как заменить прокладку крышки клапанов на Шевроле Лачетти 1,8 с моторами D3, D4 и SED, будем разбираться прямо сейчас

Как устранить течь масла и как заменить прокладку крышки клапанов на Шевроле Лачетти 1,8 с моторами D3, D4 и SED, будем разбираться прямо сейчас.

Почему течет масло из-под клапанной крышки, все причины

Грязный двигатель, потеки масла на блоке цилиндров, шланги и навесное оборудование покрыто отвратительным слоем смеси масла и пыли… Эта картинка знакома многим владельцам Шевроле Лачетти. Прокладка клапанной крышки может стать виной течи масла, но не причиной. А причины нужно искать глубже

Правильно и аккуратно установленная прокладка никогда не даст течи масла

Причин течи масла может быть множество, но основная из них — неправильная установка прокладки. Независимо от того, пользуемся мы герметиком, или не пользуемся, технология установки всех деталей с большой плоскостью прилегания в принципе одинаковая

Очень важно при этом соблюдать ряд моментов. Любой опытный моторист скажет, что для того, чтобы из-под крышки не гнало масло, необходимо:. Тщательно очистить привалочные поверхности.
Убедиться в их геометрической непогрешимости — плоскость должна быть идеально ровной

Это можно проверить любой металлической линейкой, спецшаблоном или уровнем. Крышка должна быть идеально ровной

Тщательно очистить привалочные поверхности.
Убедиться в их геометрической непогрешимости — плоскость должна быть идеально ровной. Это можно проверить любой металлической линейкой, спецшаблоном или уровнем. Крышка должна быть идеально ровной

Алюминиевая клапанная крышка на 1,8-литровых моторах Лачетти может получить деформацию из-за перегрева либо из-за других причин, механического повреждения и тому подобное

Очень важно проверить плоскость крышки. Схема затяжки болтов клапанной крышки Лачетти должна соблюдаться неукоснительно

Конечно, мы не будем хранить алгоритм затяжки на стене гаража, но закономерность нужно знать — тянем болты от центра к краям, крест-накрест

Схема затяжки болтов клапанной крышки Лачетти должна соблюдаться неукоснительно. Конечно, мы не будем хранить алгоритм затяжки на стене гаража, но закономерность нужно знать — тянем болты от центра к краям, крест-накрест

Схема затяжки болтов крышки клапанного механизма Лачетти

Момент затяжки болтов имеет огромное значение. Для крышки Шевроле Лачетти 1,8 л он составляет максимум 10 Н·м. Причем зажимать крышку желательно в два-три приема, постепенно доводя усилие зажатия до максимальных 10 Н·м.

Болты крепления крышки (номер по каталогу GM 94 500 909) тоже, как ни странно, имеют свой ресурс и могут со временем терять свойства, то есть вытягиваться. При каждом демонтаже клапанной крышки крайне желательно устанавливать новые болты. Это не так дорого, болтов всего полтора десятка, но неприятностей со старыми вытянутыми резьбами не оберешься.

Уплотнительные кольца. Мотористы советуют не ставить фирменные GM-овские колечки GM 96353007 или 904 11 826, они быстро теряют эластичность и начинают потеть. Гораздо лучше показали себя КамАЗ-овские силиконовые уплотнительные кольца. Они и дешевле, и есть в наличии в любом сельпо или на автобазе. Оригинальное (справа) и неоригинальные кольца

Герметик. Не каждый герметик подойдет для клапанной крышки Лачетти. Дело в том, что в состав многих из них обязательно входит уксус. При чем тут уксус? Очень просто, его пары попадают в первый датчик кислорода и медленно, но уверенно убивают его. Для этого случая нам подойдут герметики с пометкой на этикетке SensorSave: Pеrmаtex RTV Silicone High-Temp, Pеrmatеx Ultra Black, Loctite 5699, ABRO GREY. На герметике должна стоять надпись Sensor Save

Снова герметик. Кроме этого, пользоваться герметиком нужно уметь. Недостаточно прочитать инструкцию по применению.

Кажется, этого достаточно для того, чтобы со всей ответственностью подойти к замене прокладки клапанной крышки Лачетти или в конце концов поручить это дело рукастому мотористу.

Замена прокладки головки блока цилиндров своими руками

Когда требуется замена прокладки головки блока цилиндров на Шевроле Авео, большинство водителей обращаются к услугам СТО. Конечно, делать ремонт самостоятельно – дело хлопотное и нет никакой уверенности, что результат будет успешным.

Но если выполнять всю последовательность работ согласно рекомендациям опытных механиков и вооружится инструкцией с фотографиями, то почему бы и не рискнуть. Если же вы являетесь сервисом который занимается двигателями Cummins (Камминз), то настоятельно рекомендую ООО «Уралтехноград» http://ural-tk.

com/produktsiya_i_uslugi/zapchasti_cummins/dvigateli_cummins_ который предлагает запчасти исключительного качества по самым приятным ценам для двигателей Cummins. Много клиентов уже успели оставить положительные отзывы о качестве товаров.

Когда я увидел что низ двигателя автомобиля и его передок весь в масле, то понял, что между цилиндрами плохая герметизация и требуется менять прокладку ГБЦ. Решил рискнуть и сделать это самостоятельно.

На практике оказалось, что замена прокладки головки блока цилиндров своими руками особых затруднений не вызывает. Конечный результат меня полностью удовлетворил, поэтому решил поделиться со всеми своим опытом.

Надеюсь, что моя инструкция поможет вам сэкономить на услугах профессиональных автомехаников.

Чтобы было понятней, снял выпускной коллектор.

Здесь видно: компрессор кондиционера, поддон двигателя залиты маслом.

Возле автомобиля постоянно пахло маслом, когда заезжал в гараж этот запах чувствовался сильнее, но в салоне запаха не было.

Вороток вставляем в трубу, приматываем изолентой, отмеряем от центра 25см, сверлим отверстие для безмена.

Вот такое получилось у нас устройство.

Тянем под углом 90 град (усилие 10кг).

Готовим самодельное устройство, чтобы сдерживать шкив распредвала:

Шкив коленвала откручиваем с помощью головки «на 17», 85 мм высотой, также используем короткий вороток с трубой метровой длиной. Здесь понадобится помощник, который на пятой передаче будет давить на педаль тормоза.

Теперь нам придется откручивать шкив насоса гидроусилителя. Чтобы удерживать шкив, нужно сделать такое устройство: к ключу 10-12 приварить часть шестигранника «на 10», предварительно обточив его до 9мм.

Жидкость сливаем и откручиваем провода, шланги, снимаем ремень ГРМ. С ГУР жидкость можно не сливать, насос ГУР будет достаточно открутить от блока, не разбирая его шланги. Ремень вытаскивается и так, а головку снимать насос не мешает.

Когда снял распредвал, то увидел такую картину:

Двигатель моего автомобиля имеет пробег 50 тык. Покупал машину с пробегом 28. Что заливал предыдущий владелец автомобиля не знаю, я использовал только Castrol Magnatec 5w40. В принципе, ничего ужасного я здесь не увидел, на рокерах и распредвале выработка небольшая.

«Гуано» имеется в трубках вентиляции, есть немного под заливной крышкой. Движок без «мазута» только в темном налете.

Из увиденного можно сделать вывод – Castrol хорошо смазывает, а моет не очень… Теперь снимаем головку и видим, что вокруг масляного канала уплотнительное кольцо отсутствует.

Есть небольшой нагар:

Как видно по фотографии, требуется замена заправки на свечах

Прокладка головки «GLASER» (Испания). Код прокладки H50080-00.

Ее достоинством является уплотняющее кольцо из меди вокруг масляного канала:

Прикладываем прокладку.

Одеваем прокладку на головку (чтобы не повредить) и устанавливаем на блок головку.Распредвала намазываем черным «ABRO».

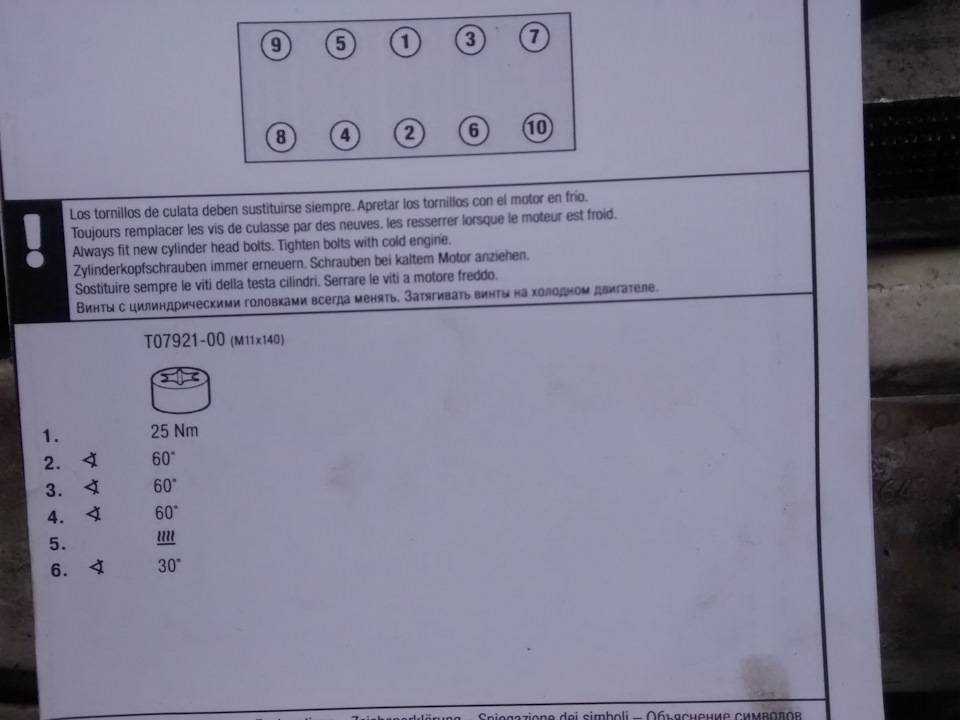

Устанавливаем, если шайбы старые, как в моем случае, наживляем новые болты.

Код болтов 94501001.

Подтягиваем болты, используя наш самодельный динамометрический ключ.

Хочу обратить ваше внимания, что после того как вы снимете головку, следует снять  рокера, шайбы, гидрокомпенсаторы, чтобы эти детали не высыпались, когда будете наклонять и переворачивать головку. Когда головка установлена, корпус распредвала намазан герметиком, все ставится на свое место в той же последовательности

Теперь устанавливаем прокладку выпускного коллектора:

Вытираем мотор.

Прикручиваем выпускной коллектор.

Прикручиваем термоэкран.

Подключаем провода, трубки, устанавливаем ремни, аккумулятор, заливаем антифриз.

Теперь можно тестировать результат наших трудов. У меня запустился движок (надеюсь, у вас тоже), вентиляторы заработали.

Теперь вы знаете как производиться замена прокладки головки блока цилиндров, всего вам доброго.

Дополнительная информация

Сборке двигателя обычно предшествует трудоемкий ремонт. В процессе капитального ремонта мало заменить расходные и быстро изнашиваемые комплектующие ДВС.

Капитальный ремонт обычно предусматривает: гильзование и растачивание цилиндров; шлифовку прилегающих поверхностей на блоке цилиндров и ГБЦ; шлифовку шеек коленчатого вала.

Капитальный ремонт двигателя можно осуществить лишь в специализированной мастерской, где есть высокоточное металлорежущее оборудование, а также специальные приспособления и инструмент.

Касательно сборки силового агрегата после капитального ремонта, с данной задачей вполне реально справиться в условиях домашнего гаража. Об этом свидетельствует видеоролик (выложен ниже), автор которого наглядно показывает процесс сборки мотора своими руками в гаражных условиях.

Больше статей здесь: Совет.

• Как подключить датчик положения коленвала Шевроле Лачетти, как проверить напряжение
• Замена салонного фильтра Шевроле Эпика

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Подготовим инструмент

• трещотка с набором головок (нам понадобятся размеры от 10 до 17 мм) и удлинителем;
• рожковые и накидные ключи с подобными размерами;
• динамометрический ключ, работающий в диапазоне от 10 до 110 н/м;
• свечной ключ;
• плоская отвертка с широким жалом, скребок (можно использовать узкий строительный шпатель), с их помощью отделяется прикипевшая прокладка ГБЦ;
• съемники стопорных колец;
• рассухариватель, деревянный брусок для поддержки сухарей клапанов;
• корщетка в виде короны, дрель;
• молоток с резиновой или полиэтиленовой головкой (для усаживания клапанов);
• шприц с толстой иглой (для отсоса технических жидкостей из труднодоступных полостей);
• огнетушитель, ветошь, емкости разных размеров;
• магнит на медной проволоке, для извлечения упавшего крепежа.

Проверка герметичности установленной прокладки

После установки прокладки ГБЦ на Ланос необходимо проверить ее герметичность, чтобы избежать возможных проблем с системой охлаждения и возможных утечек.

Для начала, визуально осмотрите установленную прокладку. Убедитесь, что она находится на своем месте без каких-либо видимых повреждений.

Затем, запустите двигатель и дайте ему прогреться до рабочей температуры

Во время работы двигателя обратите внимание на следующие моменты:

Потеря охлаждающей жидкости. Проверьте уровень охлаждающей жидкости в расширительном бачке. Если уровень значительно снизился, возможно, прокладка пропускает жидкость

Обратите внимание на наличие подтеканий под автомобилем.

Повышенная температура двигателя. Если температура двигателя повышается выше нормы, это может быть признаком проблем с герметичностью прокладки ГБЦ

Обратите внимание на показатели температуры на приборной панели.

Белый дым из выхлопной трубы. Белый дым может означать проблемы с прокладкой ГБЦ. Он может быть связан с протечкой охлаждающей жидкости в цилиндры и сгоранием ее паров. Обратите внимание на цвет выхлопных газов и запах.

Замасленность деталей двигателя и окружающих их поверхностей. Если вокруг ГБЦ или в других местах появляется масляная пленка или следы масла, это может свидетельствовать о течи смазочного материала через прокладку.

Если при проверке вы обнаружили какие-либо проблемы, рекомендуется обратиться к специалисту для проведения диагностики и ремонта. Помните, что герметичность прокладки ГБЦ является важным фактором для нормальной работы двигателя.

Важные моменты

Ослабляя хомутики на шлангах с помощью отвертки, нужно действовать осторожно, так как воздушные шланги легко повредить.
Перед тем как устанавливать новую прокладку, крышку клапанной коробки следует тщательно очистить от грязи и обезжирить. Для этой цели можно самостоятельно приготовить обезжиривающий раствор, состоящий из растворителя и керосина, смешанных в пропорции 50/50

Для чистки лучше всего использовать губку. При нанесении раствора на крышку в обязательном порядке следует пользоваться резиновыми перчатками!
После обезжиривания крышки в канавку перед установкой прокладки целесообразно нанести тонкий слой герметика, это значительно снизит вероятность повторного возникновения течи масла.
При установке крышки с новой прокладкой не следует прилагать слишком больших усилий при затягивании 15 болтов крепления, потому что велик риск сорвать резьбу. Кроме того, при слишком сильном затягивании болтов крышка может просто перерезать прокладку, что сведёт все усилия по замене на нет.
Болты крепления крышки нужно затягивать парами, начиная с центра крышки. Это позволяет добиться максимально равномерного и плотного прилегания крышки к блоку цилиндров.

Как видим, ничего сложного в замене крышки клапанной коробки нет, и с этой процедурой справится даже начинающий автолюбитель. Главное, не сорвать резьбу, затягивая болты. Потому что это может привести к куда более серьёзным проблемам, чем банальная замена прокладки.

Chevrolet Lacett – популярный автомобиль на территории СНГ, он получил статус народного за счет низкой цены и простого, недорого ремонта. Одной из часто встречающихся проблем является перетяжка болтов ГБЦ (Головка блока цилиндров).

Момент затяжки деталей рулевого управления

Деталь	Момент затяжки, Н·м
Гайка крепления рулевого колеса	25
Болт крепления скобы рулевого механизма	20
Гайка крепления скобы рулевого механизма	25
Гайка крепления кронштейнов рулевой колонки	22
Болт крепления внутреннего наконечника рулевой тяги к рейке	90
Стяжной болт клеммного соединения наружного/внутреннего наконечника рулевой тяги	22
Стяжной болт эластичной муфты вала рулевой колонки	22
Гайка крепления шарового пальца наружного наконечника рулевой тяги	60
Болт крепления насоса гидроусилителя рулевого управления	25

Рулевой механизм с гидроусилителем Chevrolet Lanos:

1 – картер рулевого механизма; 2, 15 – трубопроводы; 3, 16, 20, 55, 57, 58 – уплотнительные кольца; 4 – пружинное кольцо; 5 – внутреннее уплотнение вала-шестерни; 6 – пыльник вала-шестерни; 7, 11 – стопорные кольца; 8 – уплотнительный чехол; 9 – стяжной болт; 10 – муфта; 12 – распределитель в сборе; 13 – уплотнение вала-шестерни; 14 – верхняя втулка вала-шестерни; 17, 61 – монтажные втулки; 18 – верхняя заглушка картера; 19 – плунжер; 21 – пружина; 22 – регулировочная пробка; 23 – контргайка; 24 – рейка; 25 – направляющая планка; 26, 43 – втулки кожуха; 27, 44 – хомуты кожуха; 28 – кожух картера; 29 – наконечник рулевой тяги (левый); 30, 50 – чехлы; 31, 49, 59, 63 – гайки; 32, 34, 39, 41, 45, 48 – болты; 33, 47 – регулировочные болты; 35 – левая рулевая тяга; 36, 52 – шайбы; 37, 42 – втулки шарниров рулевых тяг; 38 – опорная пластина; 40 – стопорная пластина; 46 – правая рулевая тяга; 51 – наконечник рулевой тяги (правый); 53 – уплотнение штока; 54 – направляющая втулка; 56 – поршень; 60 – цилиндр; 62 – крышка; 64 – пружинное кольцо; 65 – подшипник.

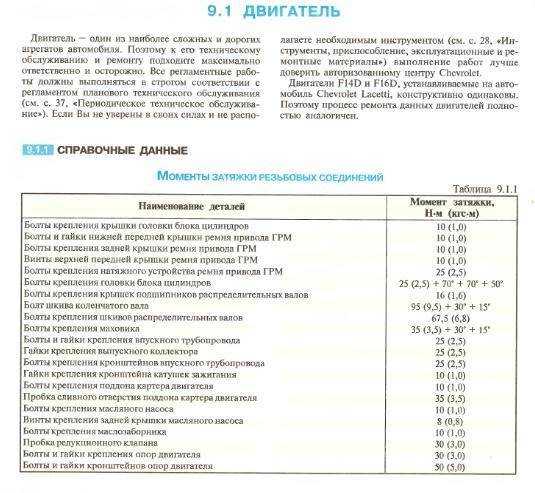

Рекомендуемые моменты затяжки резьбовых соединений

Для остальных резьбовых соединений моменты затяжки следующие: М6 — 4,5. 8 (0,45. 0,8); М8 — 14. 18 (1,4. 1,8); М10 — 28. 36 (2,8. 3,6)

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

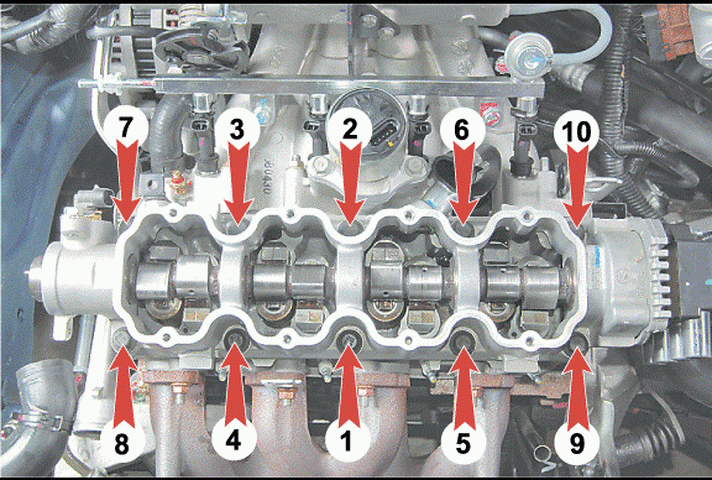

Момент затяжки ГБЦ на Шевроле Ланос

Ремонт ГБЦ Ланос 1 5 8кл.Установка и Шлифовка плоскостей блока и ГБЦ.Часть 4.

При этом, для ее замены необходимо снимать саму ГБЦ. Снимите со шпилек выпускной коллектор и установленную под ним прокладку. Выверните болт крепления зубчатого шкива распределительного вала, удерживая шкив от проворачивания.

Разборка, ремонт и сборка головки блока цилиндров Шевроле Ланос. Демонтируйте головку блока цилиндров с автомобиля…

Снизьте усилие в системе питания, если выполняете работу сразу после поездки. Если зазор между ребром линейки и поверхностью головки превышает 0,1 мм, замените головку.

Согласно техническим требованиям оно должно составлять — Н при длине пружины 21,5 мм и — Н при длине 31,5 мм.

Далее нужно отсоединить датчики температуры ОЖ и отсоединить от кронштейна держатель жгута проводов.

Перерезав ножом хомут, удерживающий шланг, следует отвести жгут в сторону, чтобы он не мешал. Затем отсоединяются провода от датчика концентрации кислорода. Ослабив гайку крепления натяжного ролика и сам ролик, нужно снять ремень механизма газораспределения. Удерживая распределительный вал вставленной отверткой и пассатижами так, чтобы он не прокручивался, следует выкрутить крепежный болт зубчатого шкива и снять шкив с распредвала.

Ослабив крепежный хомут, с помощью которого патрубок радиатора крепится к крышке термостата, нужно снять шланг с крышки. Сухарики освобождаются, после чего их вынимаете пинцетом. Будьте аккуратны и внимательны, сухари разлетаются по всему гаражу если резко отпустить пружину!

Все снимаемые детали складываем на тряпочку тем же методом. Если подобьёте молотком или оправкой как на Тазах — колпачок порвётся! Установите приспособление для сжатия пружин клапанов, сожмите пружины… рисунок — 5.

Ремонт головки блока цилиндров и регулировка клапанов двигателя Шевроле Ланос

Установка приспособления для сжатия пружин клапанов: После длительной эксплуатации на верхнем торце клапана может образоваться заусенец грибообразной формы. Перед выниманием клапана из направляющей втулки удалите этот заусенец надфилем.

Категорически запрещается выбивать клапан из направляющей втулки молотком через оправку без удаления заусенца, так как при этом неизбежно будет повреждена внутренняя поверхность втулки. Удалите смолистые отложения с верхней поверхности головки и из впускных каналов. Эти отложения можно размягчить и смыть керосином или дизельным топливом. Вычистите нагар из камер сгорания и выпускных каналов. Нагар удалите круглой металлической щеткой, установленной в патрон электродрели. Предварительно размочите нагар керосином.

Вставляете болт в отверстие для него же предназначенное, цепляете к нему рессухариватель и давите на пружину клапана.

Осмотр

Осмотр выявил место прогара прокладки ГБЦ. Между третьим и четвертым цилиндрами она пробита. Видно, что на последнем много нагара от масла. К сожалению, у снятой ГБЦ обнаружен серьезный дефект. В свечных колодцах 2-го и 4-го цилиндров стояли футорки или по-другому ввертыши восстановления резьбы. Значит, до нас она была нарушена в связи с чем их и поставили. В итоге нами было рекомендовано установить новую ГБЦ или бывшую в использовании, но в хорошем состоянии.

Нагар на 4-ом цилиндре По сравнению с другими цилиндрами на 4-ом больше нагара

Нарушенная резьба 2-го цилиндра ГБЦ под замену

Клиент привез б/у ГБЦ в хорошем состоянии. Отдаем на мойку и шлифовку по плоскости.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Навигация по комментариям

Респект. Давно искал подобную информацию. Прокладок поменял наверное штук 5 уже за 5 лет (каждый год по прокладке) Сейчас масло льёт ручьём из под крышки. На этот раз буду делать по вашему совету (терять нечего, задолбал этот дрыгатель уже) В начале проверю давление картерных газов, а потом сточу направляющие западлицо. Обязательно отпишусь (через пол годика) В закладки вас добавлю. Всем удачи в этом не лёгком деле.

под нагрузкой думаю,перчатка,не то что «встанет»,но и увеличится,когда разрежение во впускном коллекторе уменьшится,и давление картерных газов станет больше

Такой режим кратковременный, и вся надежда на герметичность прокладки клапанной крышки, хорошие компрессионные кольца и чистый отвод системы картерных газов. Тогда давление сильно не увеличится.

Доброго времени суток. Рекомендую поставить прокладку Reinz 15-53456-01 с Т-ОБРАЗНЫМ профилем. Проверено.

Доброго всем здравия! Есть 4-способ, самый дешевый, вычитал на драйве, на авторство не претендую. Поставить шайбы под головку прижимных болтов по диаметру больше диаметра втулок. При затяжке втулки выдавятся вверх на толщину шайбы(автор вроде две шайбы подкладывал), тем самым не будут выступать в нижней плоскости КК.
