Как самостоятельно заменить сальник распредвала на chevrolet lacetti

Выбор шрусов и сальников на Шевроле Лачетти

Выбор новых элементов передней подвески на Chevrolet Lacetti достаточно большой, учитывая аналоги, подходящие для серии всей линейки автомобилей «гольф-класса» компании GM. Многие элементы ходовой достались Лачетти от Опеля, а до 2003 года сам бренд носил имя Nubira и производил автомобили и комплектующие в основном для американского рынка.

При подборе учитывают тип двигателя, год выпуска автомобиля, тип коробки передач. Любую деталь можно подобрать по VIN, в котором закодирована информация о параметрах запасных частей.

Лучшие комплектующие – оригинальные, произведённые в Корее, китайские аналоги могут быть в три раза дешевле, но качество материалов по отзывам владельцев всегда остаётся намного хуже. Ресурс пробега китайских аналогов по статистике в два раза меньше оригинальных.

Задний кожух ГРМ Лачетти

Перед установкой заднего кожуха необходимо его проверить в месте установки обводного ролика

Дело в том, что со временем ролик может начать задевать при вращении о кожух. При этом от механизма ГРМ начинает исходить противный шаркающий звук.

Так вот, если следов потертости на кожухе нет, тогда, в принципе, можно кожух устанавливать на место. Но если следы потертости видны, тогда три варианта действий:

1. Оставить все как есть и слушать посторонние шумы

2. Установить кожух нового образца. В нем уже есть проточка под ролик

3. Подкласть под ролик небольшую шайбу, чтобы он стал немного дальше от кожуха

Устанавливаем кожух. Затягиваем болты его крепления 10 Нм. Все, кроме нижнего

Его обтягиваем 15 Нм. Также имеет смысл посадить его на фиксатор резьбы. Если он выкрутится, то попадет как раз в аккурат между ремнем и шкивом коленвала. Последствия могут быть печальные.

Устанавливаем ДПРВ и затягиваем его 10 Нм, максимально наклоняя вправо

Правильное натяжение ремня ГРМ Лачетти

Вращаем помпу до совпадения меток на натяжном устройстве. То есть, пока не совпадут два отлива в виде треугольников

И на этом всё. Процесс замены ремня окончен.

Но это так делают почти на всех СТО, на всех роликах на Ютубе и на всех копипастных сайтах.

А мы ведь не такие, верно? Поэтому будем продолжать и делать правильно.

В интернете много баек про то, что ремень ГРМ категорически нельзя перетягивать. Он растянется, перескочит, порвется… и прочий бред несется с уголков всемирной паутины.

Я Вам скажу — это полная ерунда.

Есть такие вещи, как технические бюллетени. И у каждой мало мальски уважаемой конторы они имеются. А фирма Гейтс одна из самых известных контор по поставке комплектующих к автомобилям.

Так вот у них есть бюллетень под номером 022 для моторов 616L, A16DMS, A16SMS, F14D3, F16D3, LXT, V15L.

И там четко написано, что после установки нового ремня и нового натяжного устройства, необходимо это всё дело перетянуть до совпадения индикатора с полукруглой меткой на корпусе натяжителя

Затем сделать два оборота коленчатого вала и установить метки, чтобы сошлись два треугольника

Так вот этого почему-то почти никто не делает. Но а мы делаем

Затягиваем крепления помпы и делаем два оборота коленвала.

Затем снова попускаем крепления помпы и возвращаем натяжение ремня до совпадения меток

И уже окончательно затягиваем помпу усилием 10 Нм.

Но у нас осталось еще пару вопросов. Рассмотрим их

Можно наблюдать постоянные споры по поводу того, что кто-то устанавливает метки натяжного устройства в ровень, а кто-то их недотягивает. Дело в том, что метки не постоянно статичны, а изменяют свое положение от степени прогрева двигателя. Чем теплее двигатель, тем большее натяжение показывают метки. Поэтому, если метки поставить вровень при регулировке, то после прогрева они уйдут в сторону увеличения натяжения. У некоторых это вызывает страх, что ремень порвется, а у некоторых это вызывает еще и увеличенный шум со стороны привода ГРМ. После послабления натяжение шум довольно часто уходит. Поэтому бытует мнение, что ремень ГРМ необходимо недотягивать на холодном двигателе.

Так вот что делать? Я Вам сейчас поведаю мои убеждения по этому поводу.

Давайте обратимся к производителю. Он нам утвердительно заявляет, что все узлы системы привода ГРМ изготовлены с учетом их установки и регулировки на холодном двигателе

Вроде и понятно написано, но конкретики никакой. Ремень можно регулировать при +35 градусах окружающего воздуха, а иногда приходится и при минус 10. И в том, и в другом случае двигатель холодный, но температура его разная… Так что в понимании производителя термин «холодный двигатель»? Просто не прогретый? Или не прогретый, но при температуре +25?

В общем, как говорится, додумай сам. Ну я и додумал.

Как показала практика, натяжение ремня необходимо регулировать на не прогретом теплом двигателе. «Теплый» означает при температуре окружающего воздуха +25 — +30 градусов. При этой температуре метки натяжного устройства должны совпадать.

Если же регулировка производится при температуре ниже этих значений, то имеет смысл метки недотянуть

Если замена ремня произведена правильно, тогда и шума быть не должно, что чуть недотянуто, что чуть перетянуто. Да и, вообще, рабочий предел у натяжителя довольно большой, поэтому ремень не перескочит и не порвется от этих миллиметров на метках. Не надо боятся небольшого перетяга или недотяга.

Инструкция по замене

Последовательность действий при замене переднего и заднего сальника несколько различается. Это вызвано тем, что передний сальник можно заменить непосредственно на самом двигателе. Добраться до заднего сальника обычно труднее.

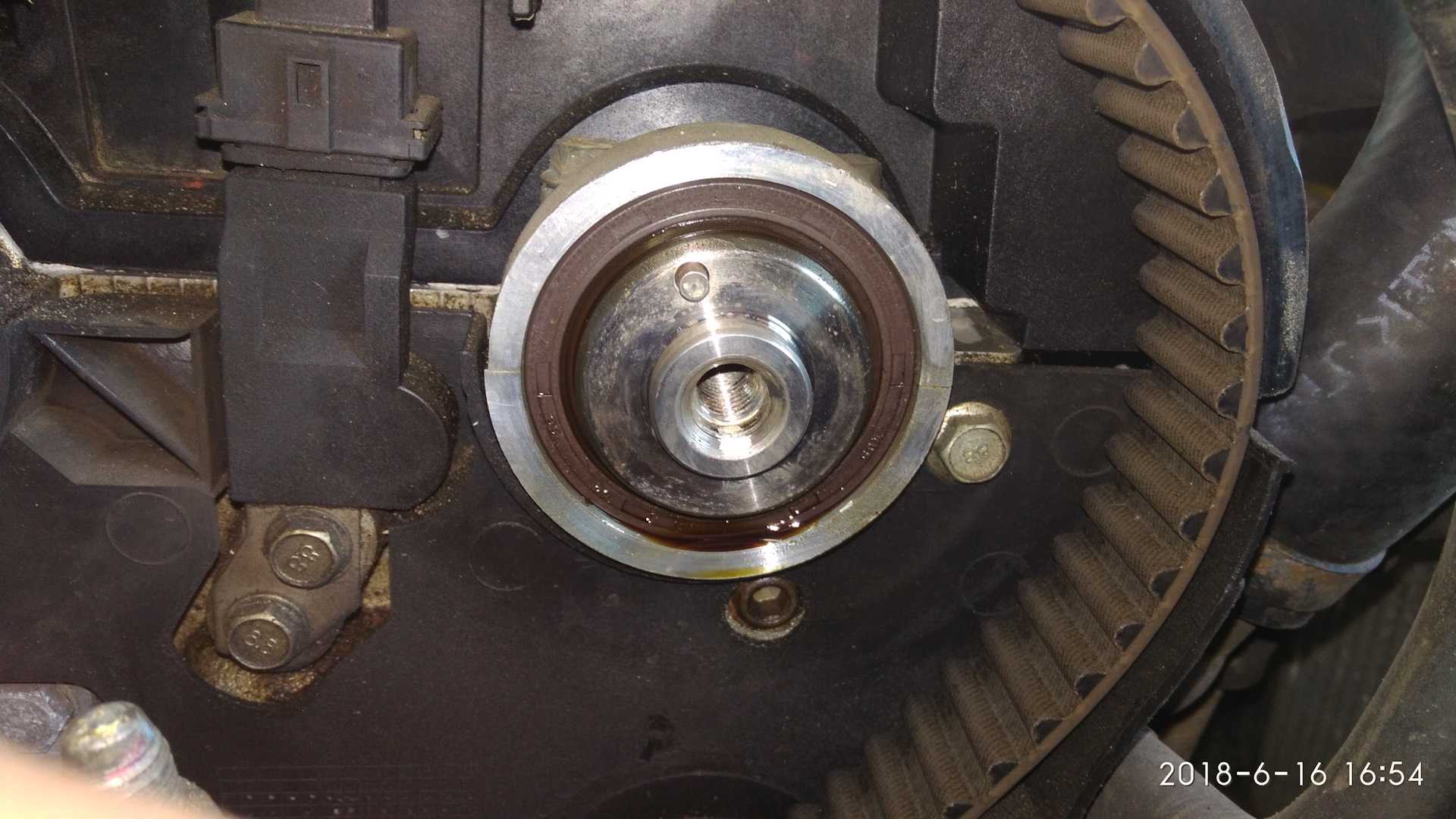

Передний сальник

Последовательность замены переднего сальника распределительного вала выглядит так.

Автомобиль ставится на нейтральную передачу и стояночный тормоз.
Как и при любых работах, производимых в моторном отсеке, отсоединяются клеммы аккумуляторной батареи.
Демонтируется пластиковая крышка ремня ГРМ.
Снимается клапанная крышка, для чего нужно отверткой открутить крепящие болты.
Маркером наносятся отметки расположения ремня относительно распредвала.
Затем нужно снять ремень ГРМ. Можно полностью не производить снятие — достаточно скинуть ремень с зубчатого шкива распредвала. Для снятия нужно ключом на 17 открутить болт крепления, зафиксировав шкив от проворота. Для фиксации можно использовать монтировку.
С помощью съемника снимается шкив с хвостовика распредвала. Если у распредвала 2 шкива — то снимаются оба, также помечаются места расположения шкивов, чтобы при дальнейшем монтаже их не перепутать.
Снимается шпонка, расположенная за шкивом распредвала.
Затем с помощью отвертки или пинцета снимается отработавший сальник. Снимать следует аккуратно, чтобы не поцарапать рабочую поверхность распредвала, к которой прилегает сальник.

После демонтажа старого сальника можно переходить к установке нового и обратной сборке.

Рабочая кромка нового сальника, прилегающая к распредвалу, смазывается моторным маслом, а наружная часть обрабатывается герметиком.
Сальник надевается на распредвал, а затем запрессовывается с помощью оправки для запрессовки.

Дальнейший сбор ГРМ осуществляется в обратной последовательности.

На распредвал надевается шпонка.
Затем устанавливается шкив. Если шкивов два, то каждый устанавливается на то место, на котором располагался.
Шкивы затягиваются с помощью динамометрического ключа. Момент напряжения можно узнать из руководства по пользованию автомобилем. При затягивании необходимо зафиксировать шкивы от проворота с помощью монтировки. Предварительно нужно включить на КПП четвертую передачу.
Затем нужно надеть ремень на шкивы по ранее отмеченным меткам. Предварительно следует осмотреть ремень на предмет повреждений, потертостей и т. д. Так как подтеки сальников обнаруживаются при замене ремня ГРМ, то нередко приходится устанавливать новый ремень. В этом случае он монтируется по заводским меткам.
Затягивается болт крепления натяжного ролика. Момент натяжения опять-таки можно узнать в мануале по пользованию автомобилем.
Затем вручную проворачивается коленчатый вал на несколько оборотов по часовой стрелке. Таким образом проверяется натяжение ремня. При замеченных нарушениях натяжение дополнительно регулируется.
В конце обратно закрепляется клапанная крышка и устанавливается пластиковый кожух ремня.
После замены сальника нужно подлить моторное масло в масляный бачок до верхней отметки.

Задний сальник

Замена заднего сальника может различаться на разных автомобилях. У некоторых моделей доступ к заднему сальнику возможен только при загоне авто на подъемник или смотровую яму и отсоединении сцепления и привода коробки передач.

У других моделей автомобилей доступ к сальнику ограничивается датчиком положения распредвала, который приходится демонтировать. Для этого нужно:

отсоединить электрический разъем датчика;
отвернуть винт крепления и вынуть датчик;
ключом на 10 отвернуть болт крепления держателя бензошлангов к кронштейну проводов датчика;
отвернуть винты крепления крышки датчика, снять крышку и пучок проводов;
демонтировать ротор датчика;
снять пластину крепления крышки датчика.

После этого можно с помощью отвертки вынуть задний сальник распредвала. Замена производится аналогичным образом. После замены манжеты датчик собирается в обратном порядке.

После установки нового сальника необходимо убедиться, что не появляются масляные подтеки. Если сальник установлен правильно, то даже на высоких оборотах двигателя масло не должно подтекать. В обратном случае датчик установлен или запрессован неправильно либо имеется заводской брак изделия.

Как выставить метки ГРМ

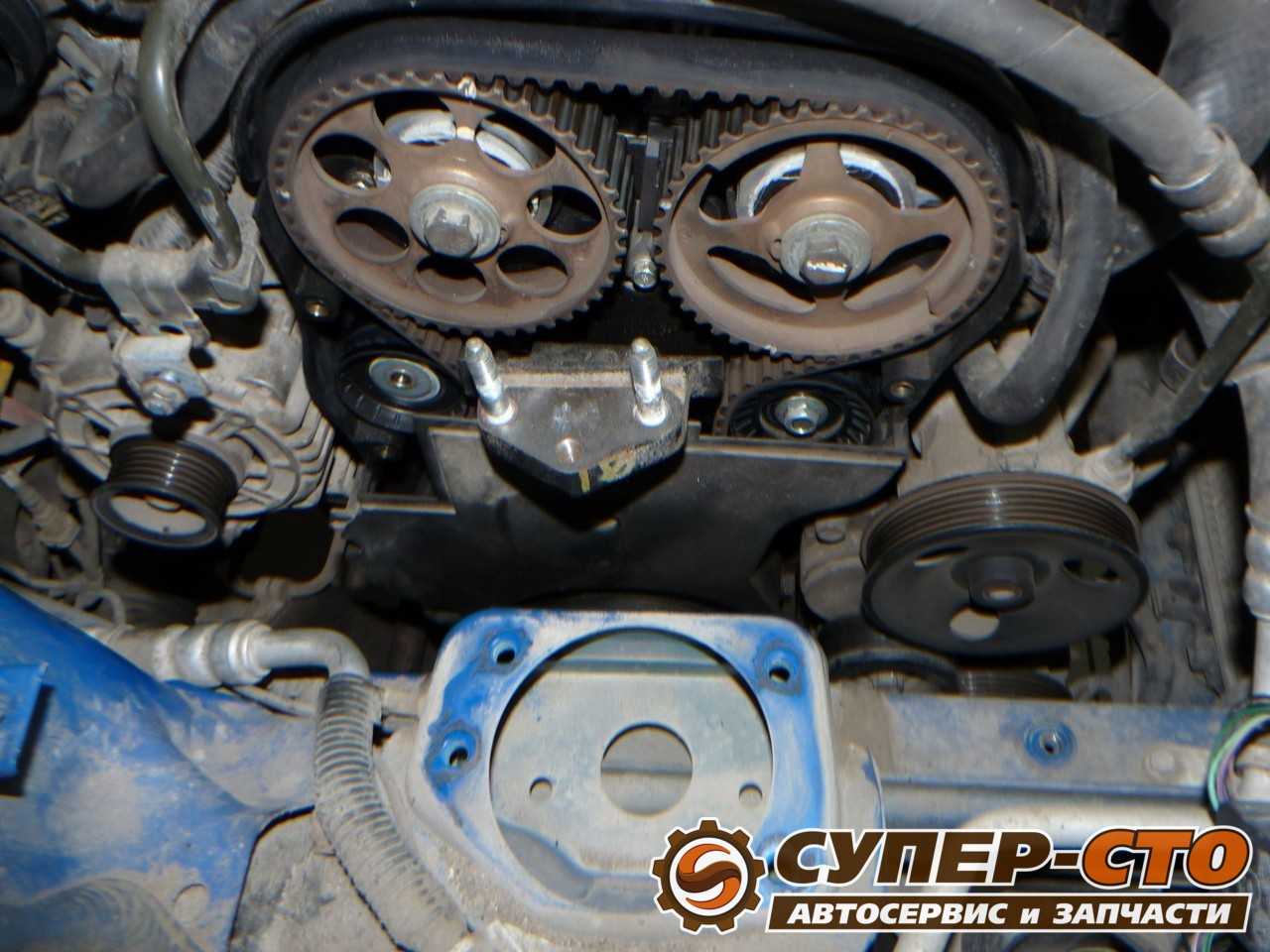

Теперь необходимо выставить метки ГРМ. На шкиве коленвала имеется метка в виде треугольника. Ее необходимо совместить с вырезом на крышке.

При этом должны совпасть метки на шкивах распредвалов

Обратите внимание на метку на правом (выпускном распредвале)

Метки должны смотреть четко друг на друга и быть строго по центру. Можно даже взять линейку и приложить ее к центрам болтов. Метки должны быть на одной оси с линейкой

Внимание! Вращайте двигатель только за болт коленвала, а не за болты распредвалов. Примечание

Чтобы было легче вращать коленвал, необходимо выкрутить свечи зажигания

Примечание. Чтобы было легче вращать коленвал, необходимо выкрутить свечи зажигания.

Замена ремня ГРМ, роликов, помпы, сальников распредвалов и сальника коленвала. Видео

В этом материале был установлен комплект Gates K015419XS

Артикулы комплектов ГРМ можно посмотреть тут — Gates для Lacetti 1.4 / 1.6

Помпа была установлена DOLZ. Но хотелось установить Valeo, так как всегда ставил ее и две-три замены ремня она спокойно выхаживала. Но в этот раз так случилось, что не смог ее приобрести.

Моё почтение за Ваше чтение!

Замена ремня ГРМ, помпы, сальников распредвалов и коленвала Лачетти : 18 комментариев

Скажите, а болты распредвалов тоже под головку на 17?

Может я пропустил, может в ролике говорилось, я менять планирую после зимы, а сечас пока необходимые ключи постепенно приобретаю и запчасти, чтобы потом все уже куплено было. Подскажите артикул набора гейтс без помпы (помпу отдельно куплю)

Хочу поделиться артикулом недорогово ключа для натяжки помпы, в России он стоит 260 руб в инет магазинах Фирма: CЕРВИС КЛЮЧ Артикул: 77441

Подскажите. сегодня заменил ремень грм, ролики, сальники, болт с шайбой коленвала. Менял в сервисе, менял все в моем присутствии, 4 часа этот дядя мне менял. он сальники снаружи смазал герметиком, зато маслом внутри ни фига не смазала, это норм? все сальники оригинал покупал. И самый главный вопрос, до замены абсолютное давление в коллекторе было 30, после замены стало 28, это плохо? стоит переживать?

после замены по ехал домой, воняло в салоне и антифризом, и чем-то жженым, неприятно, как будто что-то техническое горело и засасывало вентилятором в салон, так и не понял что это, надеюсь антифриз который вытекал из помпы и ща. И такое ощущение что на холостых вся вибрация от двигателя в салон передается. Жаль что у меня в области нет таких мастеров как Андрей

А можете написать, детали каких производителей вы бы советовали ставить? Ремень я так понимаю gates, а ролики и помпу? Слышал, что ролики ing и gmb сейчас очень критикуют, говорят перенесли производство в китай и румынию. Помпу раньше вроде hepu ставил, 60 тысяч отходила, наверно её же и возьму. Вчера звонил кстати продавцам, они сказали что ремень gates перестали возить, потому что он очень крепкий, ролики его не выдерживают и начинают свистеть. Они теперь mitsuboshi возят. Напишите, что вы себе поставили.

Станислав, я всегда ставлю комплект Gates K015419XS и помпу VALEO. Эта помпа легко выхаживает две замены ремня, а то и больше. Но в этот раз помпа вовремя не пришла и пришлось поставить Dolz

Доброго времени суток. подскажите как себя сальники повели VICTOR REINZ 81-51109-20 и VICTOR REINZ 81-51109-30?

Саша, приветствую, пока всё отлично

Добрый вечер. Подскажите пожалуйста номер сальника коленвала?

Приветствую, Владимир. Victor Reinz 815345300. Размеры 30/42/8

Спасибо Андрей! буду их заказывать!

Добрый день, выставил все по меткам и когда снимал ремень то случайно крутанул коленвал, теперь я не могу все выставить как было. Подскажите как выставить теперь все по меткам

Приветствую, Фарид. Может я не совсем понял вопрос, но выставляете метку на коленвалу, как и было с ремнем. По другому там никак не получится выставить, поэтому ошибиться невозможно. Только не проворачивайте коленвал на большой угол, а то поршни встретятся с клапанами

Скажите пожалуйста, а редукционный клапан возможно открутить без снятия насоса?

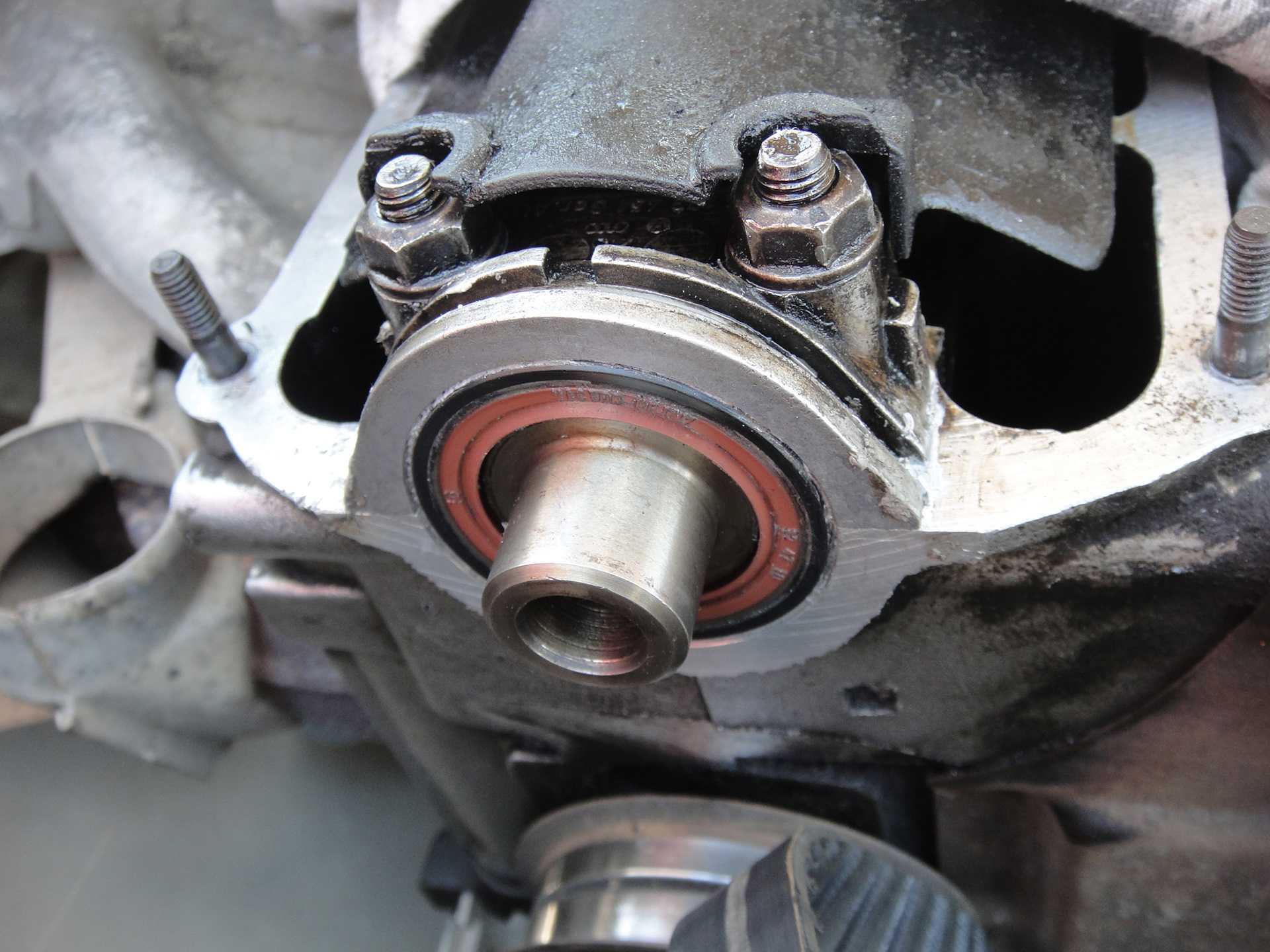

Замена сальников распредвалов и коленвала

Как извлечь сальники? Не стоит ковырять там отвертками, шилом и прочими инструментами.

Достаточно вкрутить в сальник обычный саморез по металлу

И плоскогубцами выдергиваем сальник за саморез

То же самое проделываем с сальником коленвала

На этом демонтаж окончен и приступаем к установке сальников, помпы и ремня с роликами.

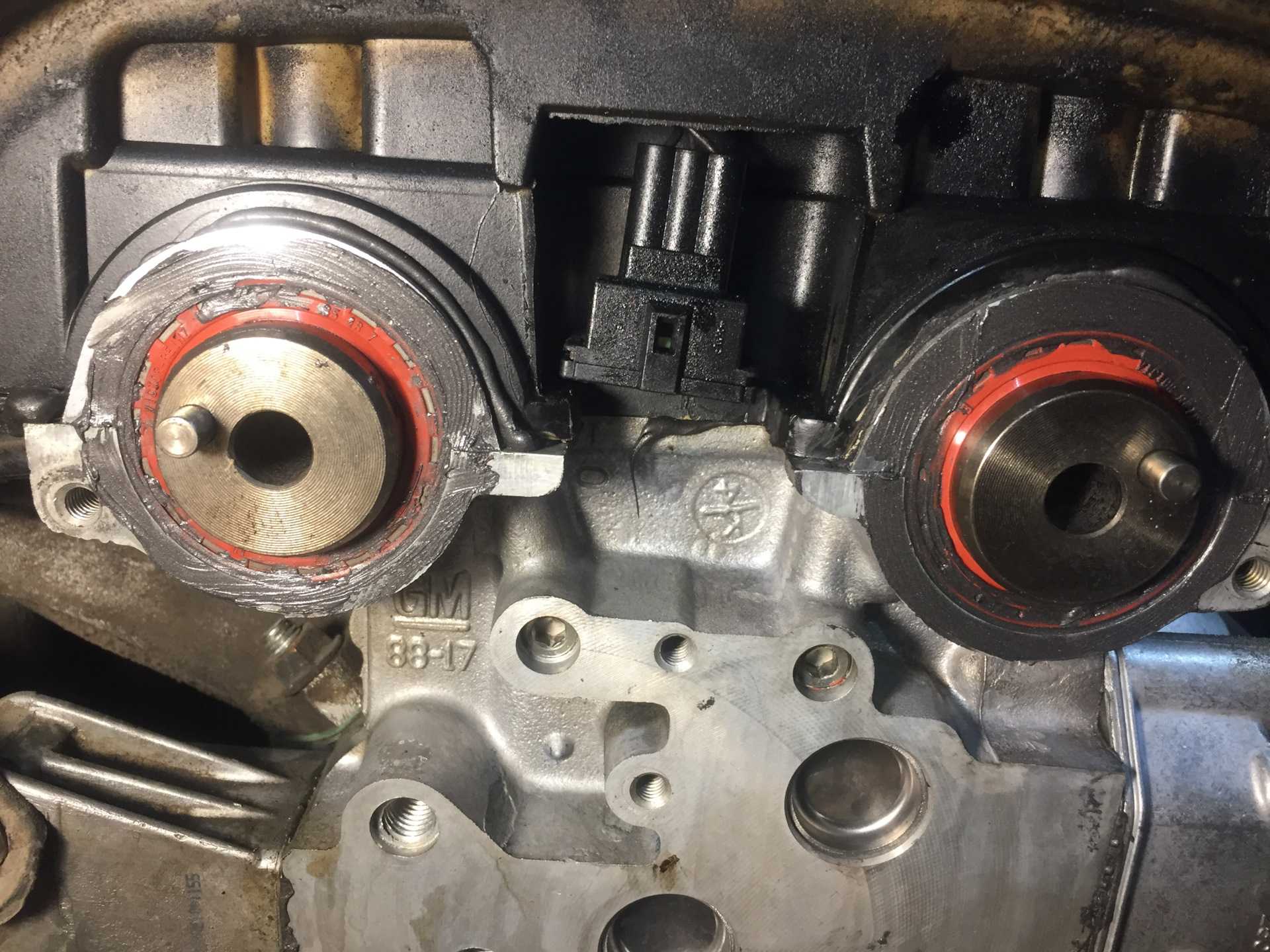

Сальники распредвалов я буду устанавливать разные. Вернее они одинаковые и производитель тоже один и тот же. Просто разный материал изготовления. Об этом мы поговорим в другом посте, а сейчас просто установим.

Наносим на внутреннюю кромку сальника немного моторного масла

Устанавливаем его на свое место максимально ровно и без перекосов

В качестве оправки используем старый сальник и отрезок трубы диаметром примерно 60 мм

Пару тройку не сильных ударов по трубе и сальник установлен. Проверяем, что старый сальник стоит без перекосов и удаляем его

Второй сальник устанавливаем аналогично

Сальник коленвала монтируем точно также, только используем в качестве оправки головку на 30 мм или подходящую трубу

Устанавливаем помпу. Но так как мы ее будем еще неоднократно двигать, то имеет смысл смазать ее уплотнитель силиконовым спреем. Это хоть немного убережет его от задиров, потертостей и закусывания

Примечание. Не используйте никакие герметики. Во-первых, это там не к чему, так как уплотнитель будет держать и так, если Вы хорошо подготовили посадочное место. А, во-вторых, мы еще не раз будем двигать помпу, поэтому герметик там, как зайцу пятая нога.

Устанавливаем, но не обтягиваем помпу

Процесс замены

Заменить сальники распредвалов для некоторых владельцев автомобиля может стать настоящим испытание, но если придерживаться инструкции, то все получиться. Итак, рассмотрим последовательность действий для замены:

Демонтируем «клемму минус» с АКБ.

Снимаем ремень привода ГРМ. При отворачивании болта крепления шкива распределительного вала необходимо удерживать вал от проворачивания. Выполнить эту операцию можно двумя способами. При первом способе снимаем крышку головки блока цилиндров. Накидным ключом или головкой «на 17» отворачиваем болт крепления шкива распределительного вала, удерживая вал от проворачивания за шестигранный выступ ключом «на 24».

При втором способе крышку головки блока цилиндров не снимаем. Надеваем накидной ключ «на 17» на головку болта крепления шкива распределительного вала и вставляем мощную отвертку через отверстие в шкиве. Опираясь на спицу шкива лезвием отвертки, стержнем отвертки поворачиваем ключ против часовой стрелки. Болт крепления шкива при этом будет отворачиваться. Шкив (и распределительный вал) при этом вращаться не должны.

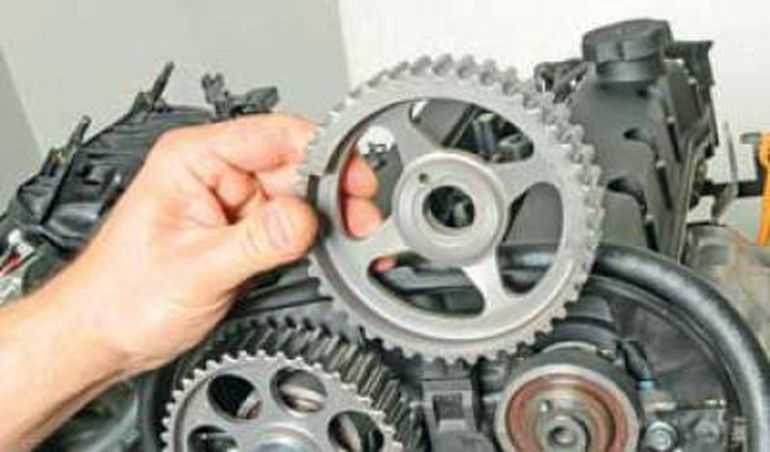

Отвернув болт, снимаем шкив.

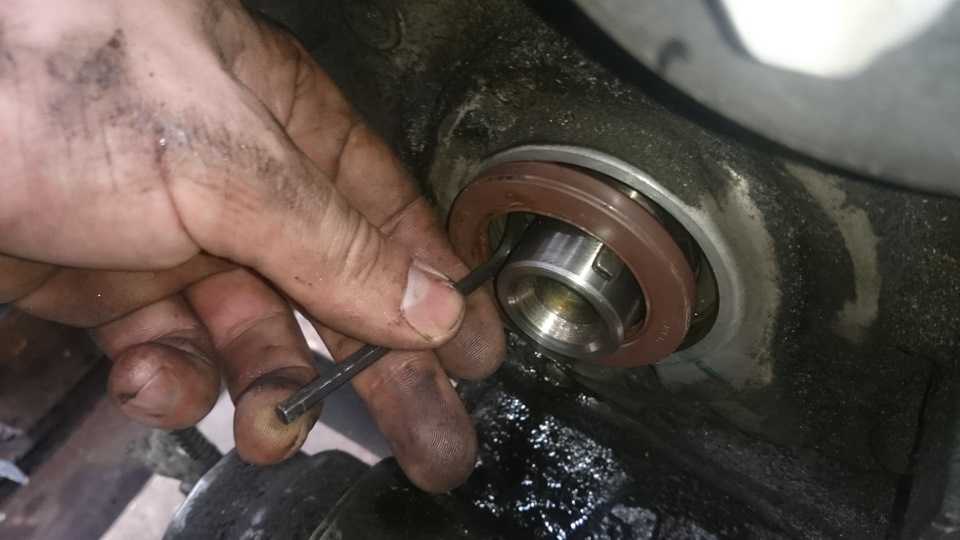

Поддев тонкой шлицевой отверткой сальник, извлекаем его из посадочного гнезда головки блока цилиндров. Нанеся тонкий слой моторного масла на рабочую кромку нового сальника, надеваем сальник на носок распределительного вала.

Запрессовываем сальник с помощью оправки — отрезка трубы или инструментальной головки подходящего размера. Перед установкой нового ремня нужно тщательно протереть от масла все шкивы привода ветошью, смоченной в бензине. Устанавливаем шкив распределительного вала так, чтобы штифт на носке распределительного вала вошел в отверстие на шкиве.

Наружный передний шрус для Шевроле Лачетти

Бренд	Страна-изготовитель	Оригинальный номер	Артикул	Модель	Цена
AMD	Корея	AMD SH119	2011151	Chevrolet 2003-2013 г.	760 руб.
Torque	Китай	VN5431	1074010	Lacetti 2003-2013 г.	1170 руб.
Daewoo	Корея	DW11	1903950	DW 2003-2013 г.	1140 руб.
FENOX	Китай Корея	CV16082	2462438	Lacetti 2003-2013 г.	1200 руб.
GM	Корея	CO1814	910527	Lynx 2003-2013 г.	1380 руб.

Износ сальников привода приводит к разгерметизации корпуса и разрушению всего узла шруса. Причина быстрого износа, как правило, условия эксплуатации и сильные перепады температур в зимнее время. Резиновая (силиконовая или композитная) вставка во втулке сальника теряет свою эластичность, трескается и выходит из строя из-за больших нагрузок на неровных дорогах. Обнаружить пришедший в негодность сальник шруса можно при визуальном осмотре, сняв защитный чехол шарнира. Замена сальника производится вместе с пыльником, чехлом и хомутами.

Среди аналогов сальников привода Лачетти встречается много китайских контрафактных подделок, поэтому при выборе необходимо правильно считывать всю информацию о производителе.

Источник

Шрус и сальники на Chevrolet Lacetti

Конструкция приводов на Шевроле Лачетти состоит из двух шарниров с равными угловыми скоростями вращения, которые соединены между собой валами. Они обеспечивают передаточный крутящий момент от шестерён коробки передач к колёсам автомобиля на скорости при переменном ходе подвески и меняющихся углах рулевых тяг.

Два шарнира – шруса, наружный и внутренний, основные узлы привода, от которых зависит управляемость, корректная работа коробки передач и тяговое усилие во время ускорения. Стук во время движения, биение в руль при повороте – вероятный признак неисправности одного из шрусов. Определить неисправный шарнир можно на свешенном колесе, приподняв переднюю часть автомобиля на домкрате, и покачав вал – если шрус неисправен, то будет заметен сильный люфт. Верный признак изношенного шруса – повреждённый защитный пыльник со следами, подтёками смазки.

Неисправности шруса передней подвески приводят к аварийным ситуациям на дороге. Заклинивший шарнир приводит к блокировке колёс во время движения, а на большой скорости заблокированное колесо может просто вырвать вместе со ступицей.

Сальник коленвала

Сегодня мы подробнее поговорим о сальнике коленчатого вала, запчасти, которая предназначена для уплотнения (герметизации – прим.) соединений в этой подвижной части двигателя, а также предотвращения протекания моторного масла. Ниже, мы подробно расскажем, как заменить этот элемент в возможно короткие сроки.

Признаки выхода из строя сальника коленвала

Самым первым и основным признаком выхода из строя сальника коленвала считается потеря его герметичности.

Течь масла из-за прохудившегося сальника коленвала

И если в случае с сальниками на других элементах двигателя выглядит не всё так страшно, то при наличии неисправности на коленчатом валу, масло из системы может вытекать литрами на 1000 километров пробега.

Основные причины износа

Износ по естественным причинам, ввиду истечения срока эксплуатации.
Заранее не правильная установка сальника, может послужить причиной возникновения трещин на её поверхности.
Повреждения механического типа.
Материал не оригинальный, сделан с нарушением производственных технологий.

Обратите внимание, что при увеличении расхода масла, ввиду протечек сальника коленвала, непременно под машиной будут наблюдаться следы масла, они хорошо заметны и не оставят никакого владельца без внимания. >

Также подумать о наличии протечек сальника будет небольшая пробуксовка сцепления. Этот эффект может наблюдаться ввиду попадания масла на диск и корзину сцепления расположенная около КПП.

Спортивные и тюнинговые распредвалы

Кроме стандартных распредвалов, для любителей горячей езды, созданы тюнинговые распределительные валы. Их установка на Лачетти даёт небольшой прирост мощности мотора.

Кроме этого, для тех случаев, когда Шевроле Лачетти участвует в гонках и нужен максимальный прирост мощности, созданы, так называемые спортивные, распредвалы. Однако на машины для обычного, повседневного пользования эти валы ставить не рекомендуется. При их использовании наблюдаются затруднения при запуске двигателя, особенно, в холодное время года.

Так же не стоит забывать, что установка, что тюнинговых, что спортивных распределительных валов существенно увеличивает расход топлива на машине. Так что если вы привыкли ездить экономно этого делать не нужно.

Ну и последнее, все нестандартные распределительные валы производятся или в Европе, или в Южной Корее и цены на них будут кусаться.

Натяжной ролик ГРМ Лачетти

Если присмотреться, то у ролика одно отверстие 8 мм, а два 9 мм

Это позволяет его немного смещать при установке. Казалось бы немного, но это действительно нередко помогает снизить шум от ролика. Причем в конкретных ситуациях положение может быть разным, но самое “тихое” положение, это когда мы ролик прижимаем к верху при установке. Но бывает и наоборот. Поэтому, если ролик издает шум, тогда можно поиграться с его положением.

Что касаемо подделок, то вот как выглядит оригинал и подделка

В общем , устанавливаем ролик и обтягиваем его болты 25 Нм

Устанавливаем обводной ролик и обтягиваем 40 Нм

Бытует мнение, что этот ролик необходимо сажать на фиксатор резьбы. Но лично я не сторонник всевозможных фиксаторов. Всю жизнь обслуживал автомобили без применения каких-либо фиксаторов. Ничего не загрязняет резьбу и при следующем обслуживании все откручивается без больших проблем.

Устанавливаем шкивы распредвалов

Затягиваем болты усилием 67 Нм

Важно. Будьте аккуратны

Если Вам нечем надежно зафиксировать шкивы, тогда лучше обтягивайте при установленном ремне. Только не забудьте!

Этапы работы по замене сальника распредвала

Для замены сальника распредвала на Chevrolet Lacetti потребуются следующие инструменты:

Набор гаечных ключей
Набор торцовых ключей
Съемник шкива распредвала
Динамометрический ключ
Молоток
Отвертки
Мерная лента
Шуруповерт

Процесс замены сальника распредвала включает следующие этапы:

Отключите аккумулятор от электрической системы автомобиля.
Снимите охлаждающую жидкость и сливной патрубок на термостате.
Отсоедините шланги системы охлаждения от насоса.
Снимите ремень генератора и компрессора кондиционера.
Отверните накладку и болт шкива распредвала с помощью съемника.
Снимите крышку головки блока цилиндров и передвиньте распределительный вал в положение отсечки.
Снимите прокладки и проверьте положение метки на шкиве распредвала.
Отверните болты и снимите крышку корпуса распредвала.
Снимите старый сальник распредвала и тщательно очистите место его установки.
Установите новый сальник распредвала, используя специальный монтажный инструмент.
Установите обратно все отсоединенные детали, следуя инструкции в обратном порядке.

После завершения замены сальника распредвала, необходимо проверить его работу и убедиться в отсутствии утечек охлаждающей жидкости.

Внутренний передний шрус для Шевроле Лачетти

Бренд	Страна-изготовитель	Оригинальный номер	Артикул	Модель	Цена
Daewoo	Корея	FENOX CV17003	1202968	Nubira 1999-2003 г.	1350 руб.
Chevrolet	Корея	Lynx CI3703	1780610	Lacetti 2003-2013 г.	2462 руб.
GM	Корея	Ruville 79009S	834623	Nubira 1999-2003 г.	3700 руб.
Torque	Китай	VN5805	735488	Nubira 1999-2003 г.	1040 руб.
TSN	Корея	TSN 3.1.25	1098815	Daewoo	1260 руб.

При покупке наружного шруса на Лачетти следует обращать внимание на наличие привода датчика ABS на корпусе шарнира. Обычно производитель указывает на это в описании

В моделях до 2006 года ABS комплектовалась как дополнительная опция, а на автомобилях с механической коробкой передач не поставлялся. Этот элемент передней подвески также имеет множество аналогов.
