Регулировка клапанов ваз «классика»

Регулируем впрыск опытным способом

Регулировка впрыска опытным путем производится после установки шкива. Установив шкив запускаете мотор. Если он не заводится, тогда проверните шкив ТНВД относительно ремня грм на 2-4 зубца.

Снова запускаете движок.

После выполненных нами манипуляций он должен запуститься, прислушайтесь к работе мотора. Явные стуки означают детонацию, нужно прокрутить шкив насоса в сторону на 1-2 зуба, противоположную его вращению. Густой серый дым, означает поздний впрыск, тогда шкив насоса надо прокрутить на 1 зубец в сторону его вращения.

При отсутствии сдвигов в лучшую сторону, в работе дизеля, нужно выполнить провернуть насос вокруг оси. Такими вращениями нужно достичь оптимальной работы агрегата. Лучшим вариантом настройки будет работа в режиме до появления детонационных стуков. Они очень хорошо слышны при работе дизельного мотора.

Второй способ опытного метода подразумевает следующие действия:

Откручиваем трубку, которая идет от насоса к форсунке на первом цилиндре. На снятый конец трубки натягиваете прозрачный шланг и располагаете его в положении вертикально.

Теперь нужно включить зажигание и слегка прокрутить шкив ТНВД. Вращайте шкив понемногу, медленно и весьма аккуратно. При этом следите за уровнем топлива в прозрачном шланге. Определите самую верхнюю границу. Когда уровень солярки установится в верхней границе делайте отметку на шкиве насоса.

После этого выставляются по отметкам распределительный и коленчатый валы. Запускаете мотор и проверяете его работу. При появлении признаков неправильного впрыска, снова повторите процедуру настройки. Если все таки не выходит, обращайтесь на СТО, там все исправят, и при необходимости отрегулируют на стенде.

Это все, друзья, до новых встреч, подпишитесь на обновлении сайта, кто еще не успел, поделитесь ссылкой с друзьями, если вы этого еще не сделали, будет еще много полезного.

Регулировка клапанов ваз 2107 индикатором

 Регулировка клапанов ваз 2107 индикатором требуется для определения более точного зазора между цилиндрической частью кулачка распредвала и рокера.

Применение индикатора необходимо при наличии выработки на плоскости соприкосновения рокера и кулачка. На поверхности рокера образуется ямка.

При установке регулировочного щупа эта ямка перекрывается. В результате как не старайся  точно зазор выставить не получиться. На рисунке видно что при регулировке щупом к толщине щупа прибавиться еще зазор на глубину выработки

Индикатор позволяет выставить зазор с учетом того что произошла выработка. Он измеряет фактическое расстояние от рокера до кулачка.

Чтобы воспользоваться индикатором необходимо закрепить планку над рокерами. Установить на планку индикатор. Так чтобы наконечник индикатора уперся в край рокера.

Далее выставляется необходимый зазор и индикатор переставляется по планке под следующий рокер.

       Честно говоря приобретать индикатор достаточно дорого для того чтобы регулировать клапана только на своей машине. Брать у кого то. Не всякий даст. Проще и дешевле в случае имеющейся выработки поменять рокера.

Если выработка появилась.Нарушен слой цементации на трущейся поверхности рокера. Дальше выработка будет увеличиваться ещё сильнее. И даже при наличии индикатора. Процесс регулировки клапанов будет повторяться через более  короткий промежуток времени. Зазоры клапанов придется регулировать постоянно.

Порядок регулировки клапанов на инжекторном и карбюраторном двигателе

Ничем не отличается. Так как порядок работы цилиндров одинаковый. Зазоры клапанов также одинаковые. Также нет различий в регулировке клапанов на всех автомобилях ВАЗ от 2101 до 2107 отличия в двигателях не затрагивают систему ГРМ. Двигателя могут отличаться по диаметру поршня. Ходу поршня. Соответственно применяются коленчатые валы, поршня, и шатуны имеющие различные размеры. Конструкция механизма ГРМ на всех двигателях этих моделей не меняется. За исключением того что на двигателях автомобиля ВАЗ 2105 устанавливался механизм С ременным приводов. Но принцип регулировки клапанов и на этой модели остался неизменным.

При регулировке клапанов не так важно знать порядок регулировки как правильно выставить зазор. Это кропотливая работа

Не всегда с первого раза получается застопорить регулировочный винт. Таким образом что бы он не был зажат и не был прослаблен. По этому если с первого раза не получилось ничего страшного. Процедуру можно повторить.

Регулировка клапанов для чего она необходима двигателю. От наличия правильных зазоров зависит время открытия и закрытия клапанов. при увеличенном зазоре клапана буду позже открываться и раньше закрываться. Соответственно камера сгорания не получает необходимое количество топливной смеси. И отработанные газы не будут полностью выходить из полости цилиндров.

Если клапана зажаты. Они не будут полностью закрываться. Это снижение компрессии. И как результат снижение мощности двигателя. К тому же будет прорыв расширяющихся газов которые имеют большую температуру. В результате прогорают клапана, седла клапанов. Двигатель выходит из строя.

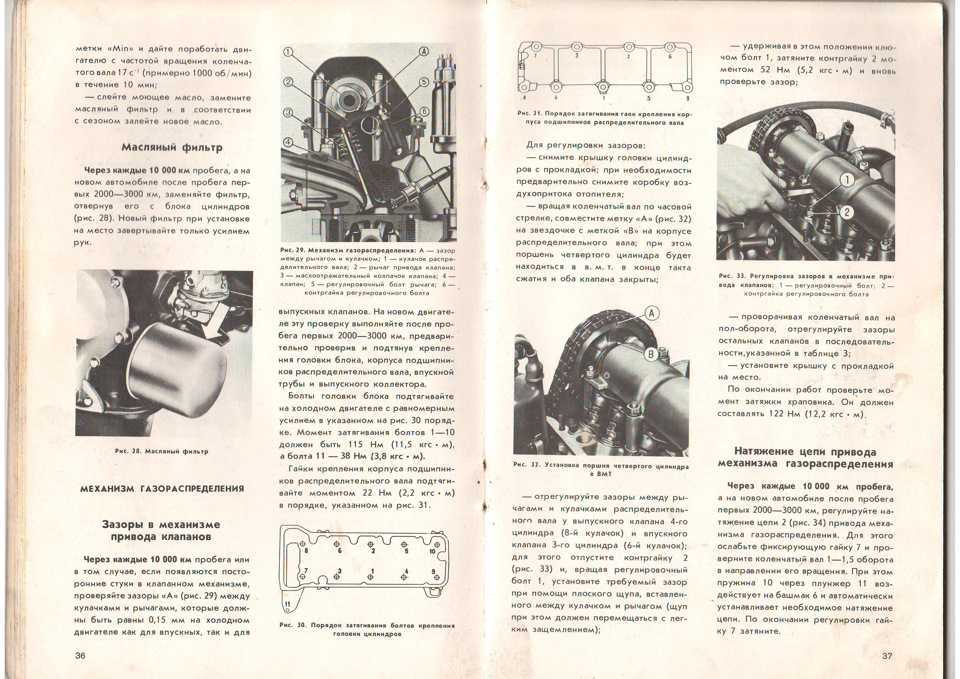

Проверка и регулировка

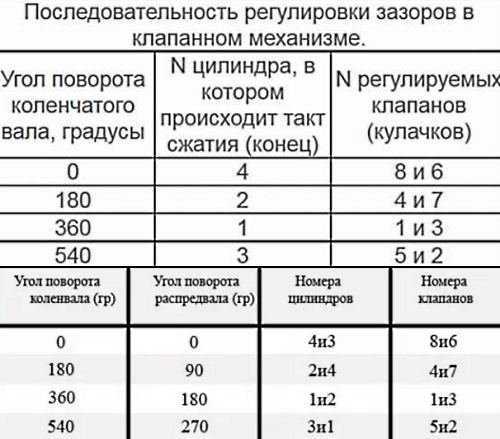

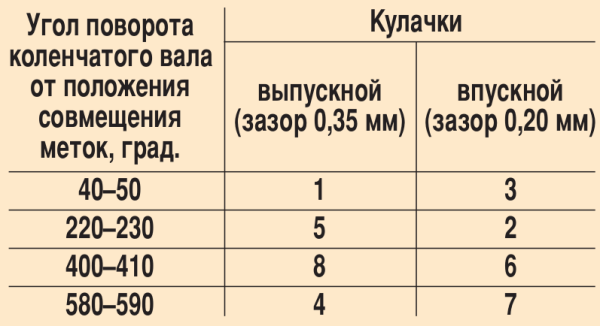

Таблица показывает, что после установки в 4 цилиндре ВМТ проводится проверка и регулировка 8 и 6 клапанов. То есть:

1. Ищем 8-й клапан. Для этого ведем отсчет от приводной шестерни распред. вала, то есть с передка двигателя. Получается, что 8 клапан – последний;
2. Устанавливаем щуп между рокером и кулачком распределительного вала. При нормальном зазоре он между ними должен входить с небольшим натягом, то есть должно иметься небольшое, но ощутимое сопротивление;
3. Если измерительная пластина не входит, или наоборот – не испытывает никакого сопротивления, то выполняется регулировка;
4. Сбоку на рокере имеются гайка под ключ 17. Которая навинчена на болт с головкой на 13. Этим болтом осуществляется регулировка, а гайка исключает самовольное вывинчивание регулировочного элемента. Для регулировки отпускаем гайку на 17, придерживая вторым ключом болт. Затем этот болт вращаем, что позволяет изменить его длину, и как следствие – зазор между ним и рычагом. А поскольку рокер расположен на оси, то и с другой его стороны зазор измениться. Путем вращения болта добиваемся необходимого зазора (щуп ходит с усилием), удерживаем его в таком положении и контрим гайкой.
5. Проверяем правильность регулировки. Если при затяжке контргайки все же болт сместился и зазор нарушился, повторяем действия по регулировке.
6. Переходим к 6 клапану и делаем все то же самое – проверяем зазор, при надобности регулируем и снова делаем проверку.

Это был описан порядок регулировки клапанов ВАЗ-2105 на примере одного положения коленчатого вала и двух клапанов. Но осталось еще 6 клапанов и согласно таблице – 3 положения коленчатого вала.

Чтобы отрегулировать следующие два клапана – 4-й и 7-й нужно провернуть колен. вал на 180 градусов, что будет соответствовать ВМТ 3-го цилиндра. При этом контролировать угол проворота по нему будет неудобно. Вот здесь пригодится маркер. Дело в том, что 180 град. поворота коленчатого вала соответствует углу проворота бегунка трамблера на 90 град. То есть на торце корпуса можно нанести 4 метки удаленных на одном расстоянии по окружности, начиная от нулевого положения (ВМТ 4-го цилиндра).

А затем уже по имеющимся меткам устанавливаем сначала угол коленчатого вала в 180 град. (проверяем и регулируем 4-й и 7-клапана), затем 360 град. (1-й и 3-й клапана) и 540 град. (5-й и 2-й).

После всех регулировочных работ устанавливаем снятые элементы на двигатель.

Замена прокладки ГБЦ ВАЗ 2106

Замена прокладки ГБЦ ВАЗ-классика на двигателе с цепным приводом – работа в целом достаточно простая, основную сложность составляет совмещение меток коленвала и распредвала при сборке. Если метки выставить неправильно, мотор нормально работать не будет, или может вообще не завестись

Менять ПГБЦ на «Классике» можно без ямы или подъемника, перед выполнением работ следует подготовить необходимый инструмент и емкость под слив охлаждающей жидкости. Из инструмента потребуется:

• набор автомобильных ключей;
• шлицевые и крестовые отвертки;
• плоскогубцы;
• вороток с удлинителем;
• головка на 19 (под болты старого образца) или многогранная головка на 12 (под болты нового образца);
• молоток;
• монтировка.

Замену ПГБЦ на двигателях 2101/03/06 производим следующим образом (на карбюраторном двигателе):

• выключаем зажигание, ставим машину на нейтральную передачу и на ручной тормоз;
• снимаем клемму с аккумулятора;
• сливаем тосол с радиатора, также с блока цилиндров. Даже если охлаждающая жидкость ушла, все равно в радиаторе еще она еще осталась;
• откручиваем гайки крепление корпуса воздушного фильтра, убираем корпус в сторону;
• отсоединяем от карбюратора тягу газа, трос подсоса;
• освобождаем головку блока от водяных патрубков (радиатора и верхнего печного);
• скидываем шланг вакуумного усилителя тормозов;
• отворачиваем четыре гайки крепления приемной трубы глушителя;
• отсоединяем от головки высоковольтные провода;
• снимаем трамблер (его можно и не демонтировать, но он будет мешаться);
• отсоединяем от карбюратора бензиновый шланг;
• снимаем клапанную крышку, убираем ее в сторону;
• откручиваем болт с гранями 13 мм крепления ГБЦ;
• снимаем натяжитель цепи, отворачиваем крепление шестерни распредвала;
• скидываем цепь со звездочки (шестерни), цепочку можно уронить вниз, ее потом будет не трудно достать;
• откручиваем гайки распредвала (ключ на 13), снимаем вал,
• сдергиваем гайки крепления ГБЦ, выворачиваем болты и снимаем головку блока. Чтобы не растерять рокера, их с головки лучше снять.

После демонтажа головки тщательно защищаем поверхности блока и самой ГБЦ, на них не должно быть никаких неровностей. При сборке все детали устанавливаются на места, но есть некоторые особенности:

• чтобы установленная прокладка не скользила на поверхности блока (если в блоке нет направляющих), прокладку можно по всей поверхности аккуратно намазать литолом;
• перед монтажом ГБЦ устанавливаем поршень первого цилиндра в ВМТ (в верхнюю точку);
• чтобы не доставать цепочку из поддона, можно закрепить цепь на башмаке;
• установив головку блока, размещаем рокера, убеждаемся, что все они сидят на своих местах;
• болты ГБЦ затягиваем равномерно, от середины, в несколько приемов, в порядке, как на рисунке внизу;
• распредвал выставляем так, чтобы он был выставлен по четвертому цилиндру (штифт на фланце находится почти напротив верхнего болта на корпусе, картинка внизу);
• после монтажа распредвала ставится звездочка с цепью, и тогда уже метки совмещаются точно, но сначала натяжителем необходимо натянуть цепь;
• перед установкой натяжителя его следует перезарядить – ослабить центральную колпачковую гайку, утопить плунжер, и эту гайку затянуть;
• после сборки и натяжки цепи метки ГРМ должны совпадать – риска на шкиве коленвала находится напротив большой риски крышки цепей;
• совмещение меток распредвала указаны внизу на рисунке стрелками;
• произведя сборку, заливаем тосол и запускаем двигатель, проверяем, как он работает.

Фазы ГРМ и когда нужно устанавливать их по меткам

Фазами газораспределения называются такие моменты, при которых поршень в моторе движется по направлению вверх и вниз по определенному интервалу. При возникновении нарушений фаз газораспределения происходит неправильное движение поршней по интервалу, в результате чего возникает неровная работа мотора на автомобиле ВАЗ-2107.

Если водитель замечает, что на автомобиле снижается мощность, повышается расход топлива, а также возникают перебои в работе мотора, то требуется прибегнуть к выставлению фаз газораспределения по меткам. Как выставить метки на ВАЗ 2107 карбюратор и инжектор, узнаем из данного материала, так как конструкция механизма ГРМ у них идентичная.

Как выставить фазы ГРМ по меткам

Процедура предусматривает выполнение следующих манипуляций:

1. Автомобиль ВАЗ 2107 требуется поставить на твердой поверхности, установив под колеса упоры и выжав до упора ручной тормоз. Рычаг переключения скоростей требуется установить в режим «нейтраль».
2. С головки блока цилиндров извлекается крышка, предварительно вывинтив все фиксирующие гайки на «10». Прокладку лучше заменить на новую, даже если на старой отсутствуют признаки повреждений.
3. Используя ключ на «24», требуется проворачивать коленвал на автомобиле ВАЗ 2107. Делается это с той целью, чтобы иметь возможность совмещения меток на подвижных и неподвижных деталях механизма. Для проведения данных действий рекомендуется использовать хорошее освещение или же воспользоваться фонариком. Коленвал вращается до того момента, пока метка на шкиве ремня привода помпы и генератора не совпадет с длинной риской, которая нанесена на блоке.
4. Совмещая эти риски, должна в итоге совпасть метка на звездочке с отливом на постели распредвала. Если в итоге метка оказывается в нижней части, то следует провернуть коленвал на 360 градусов.
5. Если не получается сделать так, чтобы метки совпали, тогда приступаем к следующим действиям, которые описаны ниже.
6. Осуществляется вращение коленвала до момента совмещения меток на звезде и отливе постели.
7. Используя ключ на «13», требуется осуществить ослабление натяжителя. Вывинчиваются 2 гайки крепления натяжителя, после чего данное устройство извлекается.
8. Осуществляется выкручивание болта, который фиксирует звезду к распредвалу. Для этого потребуется воспользоваться ключом на «17».
9. Извлекается звездочка, после чего ее необходимо прокрутить до того момента, пока не совпадут метки на шкиве ремня ГРМ ВАЗ-2107 с длинной риской на блоке. Болт крепления звезды можно не выкручивать, так как после снятия натяжителя осуществляется вращение звезды распредвала.
10. На звездочку надевается цепь, если было принять решение ее выкручивать, и устанавливаем на место. В завершении устанавливается натяжитель, для чего следует затянуть его 2 гайками на «10». Можно сначала установить натяжитель, но потом, чтобы установить звездочку на место, потребуется использовать лом или монтировку. В завершении завинчивается гайка натяжителя на «13».

Такое взаимное расположение деталей позволяет расположить поршень 4 цилиндра в верхней мертвой точке ВМТ.

Особенности обслуживания механизма ГРМ

После того, как метки газораспределительного механизма установлены на автомобиле ВАЗ-2107, требуется прибегнуть к выполнению следующих действий:

• Осуществляется натяжка цепи ГРМ ваз-2107.
• Регулировка клапанов, а точнее, теплового зазора между кулачками распредвала и коромыслом.
• Настройка системы зажигания.

Процесс регулировки клапанов на ВАЗ-2107 осуществляется по следующей схеме: первоначально регулируются 6 и 8 клапана, отчет необходимо вести от радиатора. После того, как они отрегулированы, необходимо приступить к регулировке 4 и 7 клапанов, после чего 1 и 3, и в завершении 2 и 5 клапанов.

Как проводится регулировка клапанов на автомобиле ВАЗ-2107, можно узнать более детально в соответствующем материале данного сайта. В завершении стоит отметить, что автомобили ВАЗ-2107 являются одними из наиболее надежных транспортных средств, производство которых было начато еще в 90 годах.

Аннотация по настройке системы зажигания ВАЗ 2107 своими руками

Жигулёвская «классика» ВАЗ 2107 не относится к современным автомобилям, изготовленным по последнему слову техники и нафаршированным сложной электроникой. В этом её красота — не надо по всякому поводу обращаться к спецам автосервиса, большая часть работ по обслуживанию авто способен сделать сам владелец. Сюда относится и процедура опции зажигания, которую в состоянии выполнить каждый желающий, за ранее исследовав подробную аннотацию.

Операции по установке первого цилиндра Лада Ларгус в ВМТ

Для установки поршня 1-го цилиндра двигателя К7М в положение ВМТ такта сжатия выполните следующее. 1. Снимите правое переднее колесо. Ослабляйте затяжку болтов крепления колеса только на стоящем на земле автомобиле. Если работаете на смотровой канаве или эстакаде, подложите упорные бруски под колеса, затормозите автомобиль стояночным тормозом и установите переднюю часть автомобиля на надежную опору.3. Снимите ремень привода вспомогательных агрегатов (см. « »). 4. Снимите правую опору подвески силового агрегата (см. « «). 5. Выверните пять болтов крепления верхней крышки ремня привода газораспределительного механизма…

6. …и снимите крышку.

7. Проверните коленчатый вал по часовой стрелке за болт крепления шкива…

8. …до момента совмещения метки на зубчатом шкиве распределительного вала с меткой на крышке головки блока цилиндров, выполненной в виде логотипа «Dacia». Помимо меток на шкиве, на ремне привода газораспределительного вала краской нанесена риска А, которая при установке фаз газораспределения также должна быть совмещена с меткой на шкиве.

9. Выверните болт крепления шкива привода вспомогательных агрегатов…

10 … и снимите шкив

11. Проверьте совпадение меток на зубчатом шкиве коленчатого вала и на блоке цилиндров. Если метки не совпадают, значит, нарушена установка фаз газораспределения (поршень 1-го цилиндра не установлен в ВМТ). В этом случае необходимо снять ремень привода распределительного вала и провернуть коленчатый вал до совмещения меток.

Для установки поршня 1-го цилиндра двигателя К4М в положение ВМТ такта сжатия выполните следующее.

Вам потребуются: торцовые головки «на 15», «на 18»,ТОRХ 14, ключ«на 13», отвертка с плоским лезвием…

фиксатор коленчатого вала

и фиксатор распределительных валов.

Рис. 1 Фиксатор коленчатого вала Лада Ларгус

Рис. 2 Фиксатор распределительных валов

При отсутствии специальных фиксаторов можно изготовить их по эскизам, приведенным на рис. 1 и 2.

1. Снимите правое переднее колесо. 2. Снимите верхнюю часть правого брызговика двигателя 3. Снимите ремень привода вспомогательных агрегатов (см. «Замена ремня привода генератора и помпы»). 4. Снимите правую опору подвески силового агрегата (см. «Замена правой опоры подвески силового агрегата Лада Ларгус»). 5. Выверните три болта А и отверните две гайки Б крепления верхней крышки привода газораспределительного механизма.

6. Снимите верхнюю крышку ремня привода газораспределительного механизма.

7. Вращая коленчатый вал по часовой стрелке за болт крепления шкива…

8. …установите метки на шкивах распределительных валов с логотипом «Renault» так, чтобы они немного не доходили до верхней точки.

9. Выверните головкой ТОRХ Е14 пробку отверстия для установки фиксатора коленчатого вала. Пробка находится на блоке цилиндров спереди по направлению движения автомобиля, в районе 1-го цилиндра.

10. Вверните в отверстие фиксатор коленчатого вала.

11. Доверните коленчатый вал двигателя до упора.

Для того чтобы зафиксировать в ВМТ распределительные валы, выполните следующие операции.

1. Снимите глушитель шума впуска (см. «Замена фильтрующего элемента воздушного фильтра»).

2. Подденьте отверткой с плоским лезвием заглушки распределительных валов…

3. …и выпрессуйте их из задней части головки блока цилиндров. Заглушки распределительных валов при сборке заменяйте новыми.

4. При правильной установке поршня 1 -го цилиндра в положение ВМТ такта сжатия пазы на концах распределительных валов должны занимать горизонтальное положение и быть смещены вниз относительно оси распределительных валов.

5. Зафиксируйте распределительные валы в этом положении фиксатором распределительных валов. Если пазы заняли неправильное положение и установить фиксатор невозможно, значит, нарушена установка фаз газораспределения (поршень 1-го цилиндра не установлен в ВМТ). В этом случае необходимо переустановить ремень привода газораспределительного механизма.

Статья, в которой вы узнаете, где расположены метки ВМТ на машинах ВАЗ. Фото с описанием и как выровнять их расположение.

2. Модели автомобилей ВАЗ 21083, 2110 и 2111 (универсал) ВМТ имеют на зубчатом шкиве распределительного вала (бугорок) и на задней крышке ремня привода распределительного вала (усик).

4. На зубчатом шкиве коленчатого вала у всех моторах имеется бугорок, а на крышке масляного насоса — небольшой вырез. Эти метки можно увидеть, только если будет демонтирован шкив привода генератора машины.

снятом блоке

6. Также производитель на 2106 модели отметил метками на корпусе двигателя. Длинная чёрточка «А» расположилась на крышке цепи привода распределительного вала и треугольный паз «В» на кромке ручья шкива коленчатого вала.

четверг, 9 июня 2016 г.

Как выставить перекрытие клапанов в классическом двигателе ВАЗ

Разрезные шестерни ГРМ Ваз классика

Веерный набор щупов

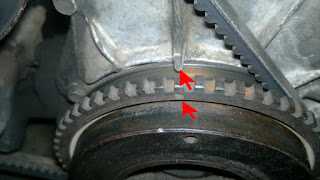

Метки соответствующие положению коленвала в ВМТ (инжектор)

Метки соответствующие положению коленвала в ВМТ (карбюратор)

2. Заменяем стандартную звездочку разрезной, фиксируя на ней болты используемые для смещения фаз.

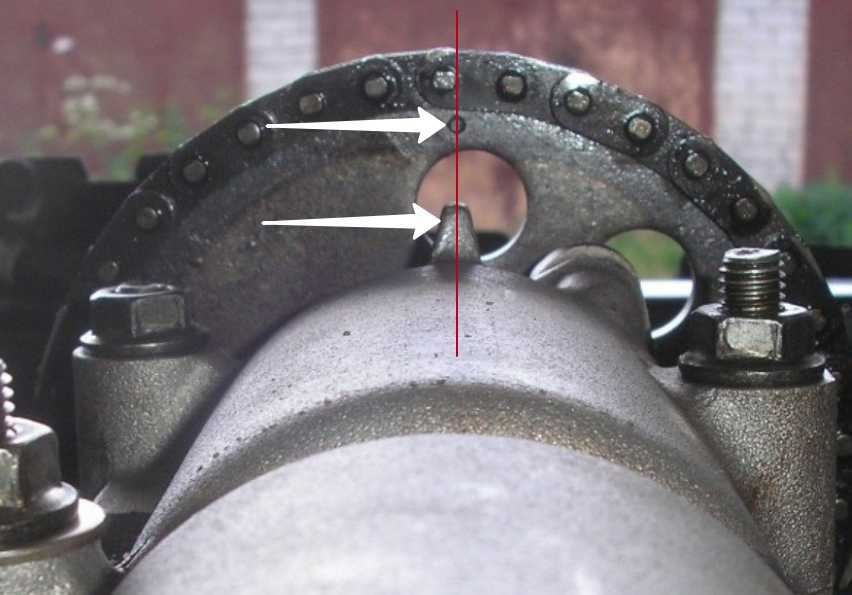

Метки на шестерне ГРМ и корпусе распредвала

3. Вращаем коленвал на 1 оборот и этом положении, кулачки не давят на рокера и устанавливаем в первом цилиндре зазор между рокером и распредвалом размером 1мм !

Установка зазора клапанов

• 4. Вращаем коленвал опять, выставляя его по метке, метка на звездочке распредвала при этом будет снова находится близ прилива на корпусе РВ.
• 5. Проверяем зазоры на обоих клапанах 1-го цилиндра используя щупы различной толщины, у нас получатся к примеру зазоры – впуск 0.1мм и выпуск 0.3мм.
• 6. Минимально вращая коленвал на несколько градусов в обе стороны, добиваемся чтобы зазор на обоих клапанах стал одинаковым — 0.2мм, это и есть точка перекрытия клапанов.
• 7. Ослабляем винты на разрезной шестерне, теперь ее внешнюю часть можно смещать вращая совместно с коленвал, распредвал при этом будет оставаться неподвижным. В этом положении выставляем коленвал максимально точно по метке в ВМТ или при необходимости смещаем для выставления в опережение или запаздывание. Распредвал при этих манипуляциях должен оставаться неподвижным в ранее найденном моменте перекрытия.
• 8. Затянув винты на разрезной шестерне, вращаем коленвал на 1 оборот и регулируем клапана приводя зазор клапанов к заводским рекомендациям.

Легкий способ настройки разрезной шестерни по перекрытию клапанов

Тюнинговый распредвал эстонец+

11 комментариев :

Загвоздка с РВ 21213, там разная высота кулачков впуск-выпуск.

Дон Альберто, это не имеет существенного значения, для того чтоб найти угол распредвала, при котором оба клапана открыты на одинаковую высоту. Для классического РВ 2101 имеющего высоту подъема клапана в перекрытии 0.8мм следует использовать зазор больше этого значения, для РВ 21213 так же.

не понятно, если в точке перекрытия клапанов они открыты на одну и ту же величину, откуда берётся зазор между кулачком и рокером? Кулачёк же уже надавил на рокер и приоткрыл клапан.

Роман Галиев, при стандартной регулировке клапанов 0,15мм — нет зазора в перекрытии и при этом клапана открыты на 0,8мм, если же отрегулировать клапана под зазор 1мм, то в перекрытии между кулачком и рокером появится зазор 0,2мм который я использовал чтобы произвести настройку.Естественно после регулировки звезд, зазор возвращается к номиналу — 0,15мм.

Спасибо за пояснения, сразу не сообразил.Просто у меня перекрытие у вала 2,3мм и не получается зазор больше сделать, регулировочный болт вкручен до конца. Без индикаторов никак

а пастель нодо шлифовать

Привет Валерий . Пункт «восемь» не понятен, зачем мы снова распредвал двигаем на 180 градусов ( меткой вниз что соответствует одному обороту на коленвале) для регулировки клапанов . Ну и регулировали бы в найденной точке перекрытия , или я что то не догоняю ?

Понятно и доступно, Но. Как то страшновато, да и проблематично следовать инструкции «зазор 15!мм.» Сужу по озвучке видео.https://www.drive2.ru/b/3138355/

Здравствуйте .подскажите пожалуйста ,как выставить перекрытие на 94 валу ,я правильно понимаю нужно зазор выставить на клапана первого цилиндра больше чем 1.7 для этого вала,после установки постели и распред вала по меткам вмт и на постели с звездочкой,и крутнув колено на 360градусов.вопрос?какой зазор нужно установить 1.9 и что если он не устанавливаеться значит чтото делал не так?

Здравствуйте, у меня вопрос, а можно ли установить РШ на на инжектор с гидриками?

Устройство и теория двигателей внутреннего сгорания

Бензиновые – двигатели, работающие на бензине, с принудительным зажиганием. Приготовление топливно-воздушной смеси, и её дозирование осуществляют карбюраторные и инжекторные системы питания. Смесь в цилиндре воспламеняется в конце такта сжатия, принудительно от электрической искры.

Дизельные — моторы, работающие на дизельном топливе с воспламенением от сжатия. Смесь приготавливается непосредственно в цилиндре из воздуха и топлива, подаваемых в цилиндр раздельно. Воспламенение топливно-воздушной смеси в цилиндре происходит самопроизвольно от воздействия высокой температуры при сжатии. Исключением является система непосредственного впрыска бензина, где зажигание смеси осуществляется от электрической искры.

Газовые — работают на пропано-бутановом газе, с принудительным зажиганием. Перед подачей в цилиндры, газ смешивается с воздухом. По принципу работы они практически не отличаются от бензиновых и не будем их рассматривать. Если переоборудовали машину «на газ», то советую изучить статью «Газобаллонное оборудование».

Основные механизмы двигателя внутреннего сгорания:

• кривошипно-шатунный механизм;
• газораспределительный механизм;
• система питания (топливная);
• система выпуска отработавших газов;
• система зажигания;
• система охлаждения;
• система смазки.

Устройство двигателя внутреннего сгорания

Одна из основных деталей двигателя — цилиндр 6, в котором находится поршень 7, соединенный через шатун 9 с коленчатым валом 12. При перемещении поршня в цилиндре вверх и вниз его прямолинейное движение преобразуется во вращательное движение коленчатого вала. На его конце закреплен маховик 10, который необходим для равномерности вращения вала. Сверху цилиндр плотно закрыт головкой, в которой находятся впускной 5 и выпускной клапаны, закрывающие соответствующие каналы.

Клапаны открываются под действием кулачков распределительного вала 14 через передаточные детали 15. Распределительный вал приводится во вращение шестернями 13 от коленчатого вала. Поршень, свободно перемещаясь в цилиндре, занимает два крайних положения.

Для нормальной работы двигателя в цилиндры должны подаваться горючая смесь в определенной пропорции (у бензиновых) или отмеренные порции топлива в строго определенный момент под высоким давлением (у дизелей). Для уменьшения затрат работы на преодоление трения, отвод теплоты, предотвращения задиров и быстрого износа трущиеся детали смазывают маслом. В целях создания нормального теплового режима в цилиндрах двигатель должен охлаждаться.

Понятия и термины

Верхняя мертвая точка (ВМТ) — крайнее верхнее положение поршня.

Нижняя мертвая точка (НМТ) — крайнее нижнее положение поршня.

Ход поршня — расстояние, пройденное от одной мертвой точки до другой. За один ход поршня коленчатый вал повернется на полоборота.

Камера сгорания (сжатия) — пространство между головкой цилиндра и поршнем, расположенным в ВМТ.

Рабочий объем цилиндра — пространство, освобождаемое поршнем при перемещение его из ВМТ в НМТ.

Рабочий объем двигателя — сумма рабочих объемов всех цилиндров. При малых объемах (до 1 л.) его выражают в кубических сантиметрах, а при больших — в литрах.

Полный объем цилиндра — сумма объема камеры сгорания и рабочего объема.

Степень сжатия — число, показывающее, во сколько раз полный объем цилиндра больше объема камеры сгорания. В бензиновых двигателях степень сжатия бывает от 8 до 12, а в дизелях — от 14 до 18. Степень сжатия не стоит путать с компрессией, т.к. это два разных понятия.

Такт — процесс (часть цикла), который происходит в цилиндре за один ход поршня. Двигатель, у которого рабочий цикл происходит за четыре хода поршня, называют четырехтактным.

Как работает ДВС

При работе поршневого двигателя внутреннего сгорания поршень совместно с верхней головкой шатуна движется в цилиндре поступательно (вверх – вниз), при этом коленчатый вал совместно с нижней головкой шатуна совершает вращательные движения. У подавляющего большинства двигателей, если смотреть на двигатель со стороны шкива, вращение коленчатого вала осуществляется по часовой стрелке. За один оборот коленчатого вала (360°) поршень в цилиндре совершает два хода (один ход вверх и один вниз).

При постоянной скорости вращения коленчатого вала, поршень в цилиндре движется с ускорением – замедлением. Наименьшие скорости движения поршня будут наблюдаться при его «крайних» положениях в цилиндре — в верхней (ВМТ) и нижней части (НМТ). В верхней и нижней части цилиндра поршень «вынужден» сделать остановку, чтобы поменять направление движения.

Рабочий цикл четырехтактного мотора: а) впуск; б) сжатие; в) рабочий ход; г) выпуск.
