Регулировка карбюратора ваз 2106: пошаговая инструкция

Порядок регулировки клапанов ВАЗ 2101-2107

Сначала подготавливаем автомобиль:

подождать пока двигатель остынет, если он работал;
поставить машину на ровное место;

Порядок регулировки клапанов:

Снять крышку воздушного фильтра и сам фильтр.
Отсоединить трубки крепления фильтра и демонтировать крепление.
Снимаем тросик управления воздушной заслонки (подсос).
Снять тягу дроссельной заслонки.
Выкручиваем гайки крепления клапанной крышки и снимаем ее.
Перед регулировкой клапанов, сразу проверяем как натянута цепь. Если натяжка не нормальная, придется проводить работы заново.
Снимаем крышку трамблера (распределителя).
Устанавливаем в 4-м цилиндре поршень в верхнюю мертвую точку (ВМТ). ВМТ устанавливаются с помощью меток на шкиве коленвала ДВС и крышке привода распределительного вала, также метки нанесены на шестерни распредвала и крышки распредвала.Метку выставляют специальным ключом для болта шкива коленвала ДВС. Если нет ключа, можно выставить 4-й поршень в ВМТ вращая одно из задних колес. Поднять одну сторону домкратом, рычаг переключения скоростей поставить на 4-ю передачу, чтобы было легче крутить и медленно крутить колесо. При выставлении меток без ключа, потребуется помощник, который будет смотреть на метки.
Когда метки на распредвале и на крышке распредвала совместились, проверяем, чтобы метки на коленвале также совпали. Также можно проверить, совпали ли метки на бегунке трамблера. Контактный вывод должен быть направлен на вывод провода высокого напряжения четвертого цилиндра. Как определять, раннее или позднее зажигание, мы уже разбирала в другой статье.

После совпадения меток приступаем к настройке зазоров клапанов.

Правильный порядок регулировки клапанного механизма ВАЗ «Классика» 2101-2107.
Угол проворота коленчатого вала	Регулируемые клапана
8 и 6
180	4 и 7
360	1 и 3
540	5 и 2

Из таблицы мы видим, что, если 4-й поршень выставить в верхнюю мертвую точку, то измеряем и регулируем 6-й и 8-й клапана.

Находим 8-й клапан. Отсчет идет со стороны бампера, восьмой будет первым от салона.
Между рокером и кулачком распредвала вставляем щуп. Нормальный зазор — это проход щупа с небольшим ощутимым сопротивлением. Если пластинчатый специальный щуп толщиной 0,15 проходит легко или с большим усилием, то надо регулировать.
На рокере сбоку есть гайка, закрученная на болт с головкой на 13 мм. Этим болтом выставляется зазор, а гайка защищает от самовыкручивания. Чтобы увеличивать или уменьшать зазор, ослабляем гайку под ключ на 17, одновременно удерживая болт. Когда болт ослаблен, вращаем его и изменяем зазор.Когда выставили нужный зазор, приступаем к затяжке. После затяжки надо проверить заново, возможно болт чуток крутнулся и изменил зазор.
Далее, проделываем то же самое с 6-м клапаном.
Когда пару клапанов 8 и 6 отрегулировали. Приступаем, согласно таблице, к выставлению зазоров 4-го и 7-го клапанов. Но, перед тем, как приступить к настройке 4 и 7 клапанов, надо провернуть коленвал на 180 градусов. После поворота коленчатого вала ДВС на 180 градусов, уже поршень 3-го цилиндра выставится в ВМТ. Угол поворота при выставлении третьего поршня в верхнее мертвое положение неудобно выставлять. Для удобства используем маркер или фломастер. Если коленвал ДВС повернется на 180 градусов, то бегунок трамблера повернется на 90 градусов. Значит, можно использовать трамблер и бегунок для выставления 3 поршня в ВМТ, сделав метки маркером на корпусе: отмечаем где сейчас контакт, и отмечаем где он должен быть строго через 90 градусов.
После регулировки клапанов 3-го цилиндра автомобилей Ваз классических моделей, с помощью трамблера выставляем поршень 1-го цилиндра поворотом коленвала еще на 180 градусов, регулируем клапаны 1 и 3, аналогично. Затем, также выставляем поршень 2-го цилиндра в ВМТ и регулируем последние клапана 5 и 2.

Инструкция по регулировке карбюратора ВАЗ 2107 своими руками.

Прежде чем начать регулировку карбюратора ВАЗ 2107, необходимо помнить основное правило автотехника, которое гласит, что нельзя трогать те вещи, которые не ломаются, или, другими словами, не пробуйте разбирать с целью удовлетворения своего любопытства детали, которые обычно не выходят из строя (одной из таких деталей, к слову, является дозирующая система).

Теперь о самой регулировке. Ее нужно делать в такой последовательности:

наружная мойка и чистка деталей карбюратора;
осмотр элементов агрегата на предмет возможного повреждения;
очистка сетчатого фильтра;
промывание поплавковой камеры;
очищение воздушных жиклеров;
крайний этап — регулировка холостого хода, пускового механизма, поплавковой системы.

Стоит обратить внимание и на то, что:

совсем необязательно производить демонтаж карбюратора при выполнении названных выше работ: при постоянном использовании, абсолютно все детали очищаются самостоятельно, а пыль и грязь не попадают вовнутрь:
после каждых 60 тысяч пробега сетчатый фильтр, который находится возле входа поплавковую камеру, необходимо проверять.

Проверка работоспособности сетчатого фильтра.

Проверка производится посредством заполнения поплавковой камеры через прокачку топлива. Когда эта камера заполняется, закрывается запорный клапан, после чего крышка фильтра, расположенная вверху карбюратора, легко отодвигается. Далее снимается сам клапан, который необходимо промыть в растворителе и продуть (просушить) сжатым воздухом.

В случаях, когда под большой нагрузкой наблюдаются нарушения разного рода в работе движка, то это свидетельствует о том, что в топливной системе нарушена подача смеси, ну, или, как вариант, что сетчатый фильтр неисправен.

Кстати, категорически не рекомендуется в поплавковой камере протирать дно обычной тряпкой, поскольку после завершения чистки таким способом на дне камеры останутся волокна, которые впоследствии быстро засорят жиклеры. Вот почему чистка должна осуществляться резиновой грушей.

Грушей также проверяется наличие герметичности в запорной игле, ведь давление, образованное при сжатии ее руками, равно давлению, вырабатываемому топливным насосом.

Закончив проверку, не спешите установить крышку карбюратора на свое место — убедитесь, что поплавки расположены вверх. Если все в порядке – ставим крышку на место, в процессе должно ощущаться сильное давление. Именно в это время нужно прослушать карбюратор на предмет возможной протечки воздуха. В случаях, если утечка обнаружена, корпус клапана и игла подлежат незамедлительной замене.

Как регулировать поплавковую систему?

Регулировка данной системы может осуществляться как прямо на двигателе (без снятия карбюратор), так и вне его (с разобранным карбюратором). Проводится она следующим образом. Сначала проверяется положение поплавка: если кронштейн, который его держит, деформирован, необходимо его выровнять. Это нужно для того, чтобы осуществить равномерное погружение самого поплавка в камеру. Теперь можно осуществлять регулировку.

Если игольчатый клапан оказался закрыт, сначала открываем крышку камеры, затем отодвигаем в сторону поплавок и, дергая аккуратно язычком кронштейна, стараемся добиться, чтобы расстояние между прокладкой крышки и поплавком составило не более 7 и не менее 6 миллиметров. При этом в состоянии погружения расстояние должно сократиться до 1-2 миллиметров.

Если же игольчатый клапан был открыт, то расстояние между иглой и поплавком должно составить 15 миллиметров.

Если измеренное вами расстояние оказалось больше указанных выше норм – игла неисправна.

Видео по регулировке поплавковой системы карбюратора ВАЗ 2107

Как регулировать систему пуска?

Для регулировки системы пуска карбюратора ВАЗ 2107 снимите с двигателя воздушный фильтр, запустить его, затем потяните подсос на себя. Далее принудительно откройте на 1/3 воздушную заслонку и установите обороты на 3300–3600 в минуту. Теперь опустите воздушную заслонку, установив частоту вращения на 400 меньше от начальной.

Как отрегулировать холостой ход карбюратора ВАЗ 2107.

Для того чтобы произвести регулировку холостого хода автомобиля, нужно прогреть его до рабочей температуры и настроить винтом качества максимальное значение числа оборотов (сам винт качества не трогайте!).

Далее им же устанавливаем значение на 100 оборотов/минуту больше от нормального. Ну, и последним этапом заводим двигатель и опять же винтом качества подстраиваем обороты до необходимого значения. На этом регулировку карбюратора ВАЗ 2107 можно считать завершенной.

Видео по регулировке карбюратора ВАЗ 2107 видео

Ремонт карбюратора ДААЗ 2107 самостоятельно

Обычно, когда дело касается ремонта силового агрегата и его компонентов, владельцы автомобилей предпочитают обращаться в специализированные сервисные центры. Однако устройство карбюратора ДААЗ отличается простотой как в конструировании, так и в текущем обслуживании. Поэтому в большинстве случаев основные ремонтные работы на карбюраторе своего автомобиля собственник может выполнить и самостоятельно.

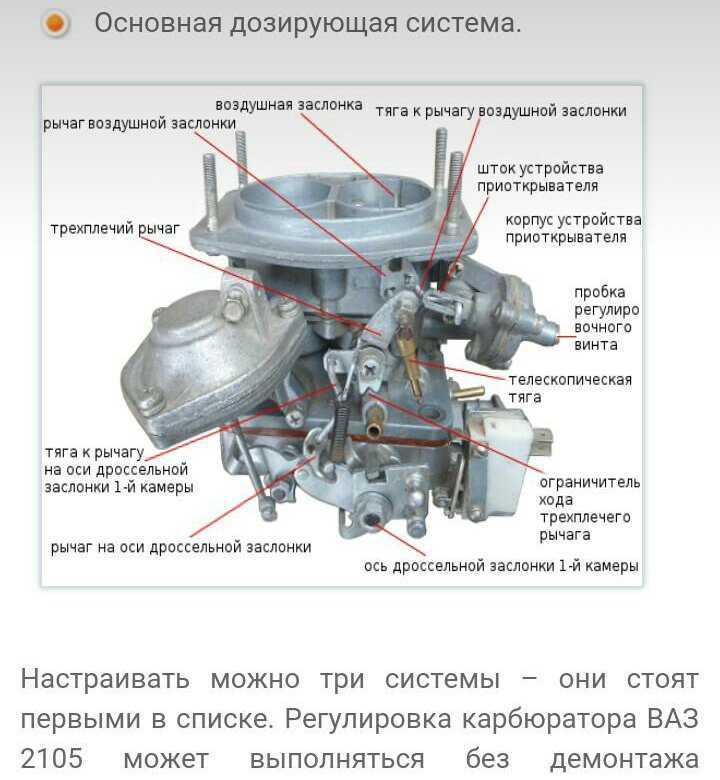

Карбюратор ДААЗ в сборе

Как определить неисправность карбюратора

В зависимости от внешних проявлений работы мотора можно выявить неполадки, которые мешают карбюратору полноценно выполнять свои функции:

Двигатель не может работать на холостом ходу, глохнет (либо наблюдается крайне неустойчивая работа мотора).

Силовой агрегат в холостом режиме работает нормально, но машина очень медленно берёт разгон.

При движении свыше 90 км/ч наблюдается резкое понижение мощности мотора или дёрганье при попытках разогнаться.

Невозможно запустить двигатель «на холодную».

Мотор нельзя завести с первой попытки.

Сильно увеличился расход топлива при езде.

Таким образом, если карбюратор ДААЗ начинает показывать один или несколько признаков данных неисправностей, всё говорит о том, что необходимо проводить ремонтные работы механизма.

Как правило, все эти признаки легко выявляются даже неопытными водителями, так как для этого не требуется специального оборудования или специфических знаний. Определить неисправности карбюратора можно, опираясь на собственные ощущения от езды и эксплуатации автомобиля.

Регулировка холостого хода ВАЗ 2107 карбюратор

Устойчивая работа двигателя автомобиля ВАЗ 2107 зависит от исправности и правильности настроек его систем. Регулировка режима холостого хода возможна и без привлечения специалистов при условии выполнения всех рекомендации руководства по эксплуатации. Исправный карбюратор при правильно выставленном угле опережения зажигания и зазорах между контактами трамблера.

Регулировка режима согласно технической документации должна производиться с применением прибора, определяющего уровень CO в выхлопных газах. В гаражных условиях карбюратор обычно настраивается на глаз и по встроенному тахометру. Описание предписывает частоту вращения коленчатого вала в пределах от 700 до 900 оборотов в минуту. При меньших значениях системы карбюратора неспособны обеспечить устойчивую работу двигателя, при больших — возрастает расход топлива.

Диагностика систем двигателя

Силовой агрегат автомобиля ВАЗ 2107 работает на бензине, качество и состав топлива при этом не всегда отвечают требования стандарта. Засорение карбюратора, в частности, системы, обеспечивающей функционирование в режиме холостого хода, может привести к неустойчивой работе. В зависимости от степени загрязнения проявления могут быть разными вплоть до самопроизвольной остановки мотора.

Основные причины неустойчивой работы двигателя автомобиля ВАЗ 2107 при работе вхолостую:

неправильный уровень топлива в поплавковой камере;
засорение сетчатого фильтра, жиклеров и каналов;
ограничение или затруднения хода клапана в ЭПХХ;
подсасывание воздуха через поврежденные прокладки, мембраны или трубки;
засорение воздушного фильтра;
подгорание контактов или неправильный зазор между ними;
некондиционные свечи;
неправильная регулировка угла опережения зажигания.

Прежде, нежели приступать к настройке карбюратора следует восстановить его работоспособность, в противном случае невозможно добиться устойчивого результата.

Обслуживание и устранения неисправностей

Регламентные работы на системах, обеспечивающих работу двигателя следует начинать с его полного осмотра. Для удобства с карбюратора снимается корпус воздушного фильтра и производится осмотр всех воздушных трубок. На них не должно быть трещин, а материал должен сохранять эластичность. При необходимости карбюратор демонтируется и производится его полная разборка с дефектацией и заменой неисправных деталей.

На следующем этапе производится диагностика, устранении выявленных неисправностей и регулировка системы зажигания. Рекомендуется мелкой наждачной бумагой почистить контакты в трамблере, заменить свечи и правильно установить угол опережения. Это можно сделать при помощи тестера или примитивной контрольной лампы. Переходить непосредственно к регулированию двигателя ВАЗ 2107 имеет смысл только в том, случае если приведены в порядок карбюратор и другие системы.

Настройка силового агрегата

Регулировка режима холостого хода производится в помещении с хорошей вентиляцией или на улице. Необходимо убедиться, что воздушная заслонка полностью открыта, для чего рукоятка досылается вперед до упора. Теперь карбюратор полностью готов к настройке режима.

Последовательность действий мастера следующая:

В выхлопную трубу вводится датчик прибора, который определяет концентрацию угарного газа в выхлопе. Устройство включается, и с него снимаются показания, которые характеризуют работу карбюратора.
В случае превышения установленных параметров винт качества смеси закручивается при помощи отвертки. Это действие выполняется в несколько приемов с постоянным контролем выхлопа.
Падение оборотов холостого хода компенсируется тем, что карбюратор ВАЗ 2107 подстраивается винтом количества смеси.

Процедура продолжается до тех пор, пока двигатель не станет устойчиво работать в данном режиме. В случае отсутствия прибора регулировка исправного карбюратора на автомобиле ВАЗ 2107 может быть произведена без него. При определенном навыке данная операция не займет много времени.

Регулировка режима холостого хода без прибора

Большинство опытных мастеров и водителей выполняют настройку силового агрегата ВАЗ 2107 следующим образом:

Винтом качества смеси карбюратора выставляются минимальные обороты, при которых двигатель работает неустойчиво, но не глохнет.
Частота вращения увеличивается за счет добавления смеси.

Процедура с винтом качества смеси повторяется до тех пор, пока карбюратор будет обеспечивать устойчивую работу двигателя.

На практике такой способ применяется достаточно часто и при достаточном опыте водителя положительный результат гарантирован.

Инструменты и оснащение для проведения работ

Для ремонтных работ потребуются:

Набор стандартных ключей;
Отвертки;
Плоскогубцы;
Наполнители;
Средство для промывки карбюратора («Carb Cleaner» или аналог);

Вам также понадобится ремонтный комплект карбюратора. Доступны различные типы ремонтных комплектов, некоторые из них включают только прокладки, а другие включают все детали (форсунки, винты, эмульсионные трубки и т д.). Лучше покупать полный комплект.

Так как карбюратор состоит из множества мелких деталей, его разбирают на составные части, промывку и дефектовку и настройку проводят поэтапно, чтобы ничего не упустить из вида.

Пошаговая инструкция по регулировке

Вся работа состоит из набора определенных действий, которые следует соблюдать при регулировке карбюраторного агрегата:

Нужно осмотреть все конструктивные элементы. Если они в порядке, следует их промыть и продуть.
Затем снять сетчатый фильтр и промыть камеру поплавка.
Промыть и продуть жиклеры.
После полной очистки конструктивных элементов нужно приступить к регулировке и настройке механизма пуска и системы холостого хода.
Провести проверку сетчатого фильтра. Согласно регламенту, его проверка и замена должны проводиться каждые 60 тыс. км.

Настройка других систем

Весь процесс регулировки холостого хода модели ВАЗ-2107 может выполняться самостоятельно автовладельцем или на специализированной станции технического обслуживания. При этом нужно помнить, что от качества и правильности выполненной процедуры будет зависеть продолжительность эксплуатации машины в любых режимах езды, в любую погоду и при различных условиях.

В связи с этим перед началом ремонта желательно иметь или приобрести определенные навыки. Нужно хорошо знать устройство карбюратора, принцип его работы. Также требуется иметь рекомендуемый набор приспособлений и инструментов:

набор различных отверток;
набор ключей различных размеров;
сверла и щупы (круглые);
зубочистки;
груша из резины;
линейка;
пинцет;
штангенциркуль;
ветошь;
специальные емкости для промывания.

Регулировка пускового устройства

Регулировка уровня топлива

Перед выполнением любых действий с подачей топлива требуется тщательно измерить расстояние между наконечниками тяг. Делается это при помощи штангенциркуля. Согласно оригинальным заводским установкам, это расстояние должно равняться 80 мм. Чтобы выставить длину, нужно будет произвести ослабление зажимов.

После этого можно приступать к проверке фильтра. Для этого понадобится очистить запорный клапан и просушить его. Он отвечает за потерю мощности и проблемы с подачей бензина, поэтому весь карбюратор рекомендуется качественно вымыть.

Последнее действие для регулировки уровня топлива заключается в проверке герметичности запорной иглы. Для этого понадобится груша. Если будет прослушиваться потеря воздуха, то иглу нужно заменить.

Регулировка поплавка

Этот процесс является одним из наиболее важнейших при общей настройке. Карбюраторный поплавок представляет собой компонент так называемой поплавковой камеры. Если воздуха или бензина в смеси будет поступать в камеру сгорания больше, чем положено, то работа мотора будет неровной. Это увеличивает как расход топлива, так и уровень его токсичности, когда бензина поступает слишком много. И, наоборот, топлива будет не хватать для нормального горения, если его поступает мало.

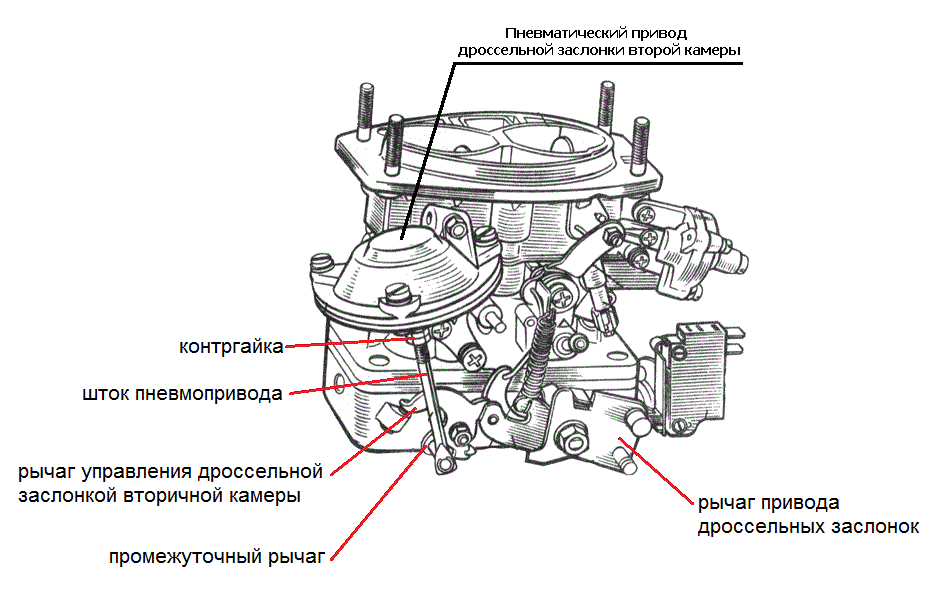

Регулировка дроссельной заслонки или пуска

Пусковое устройство настраивается при помощи открытия или закрытия дроссельной заслонки. Это можно провести непосредственно на транспортном средстве, достаточно лишь снять воздушный фильтр. Кроме этого, потребуется:

Открутить пробку устройства пуска, поскольку под ней находится специальный винт.
Нажать на трехплечный рычаг. Для этого нужно вытянуть рычаг подсоса в салоне. После этого закрыть заслонку и утопить тягу в корпус устройства пуска до конца.

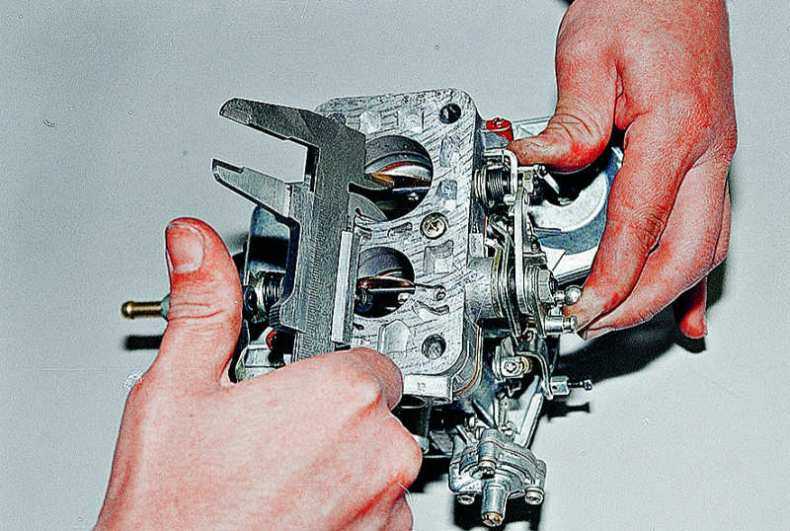

При помощи сверла диаметром 5,5 мм проверить величину зазора от нижней кромки заслонки до стенки камеры.

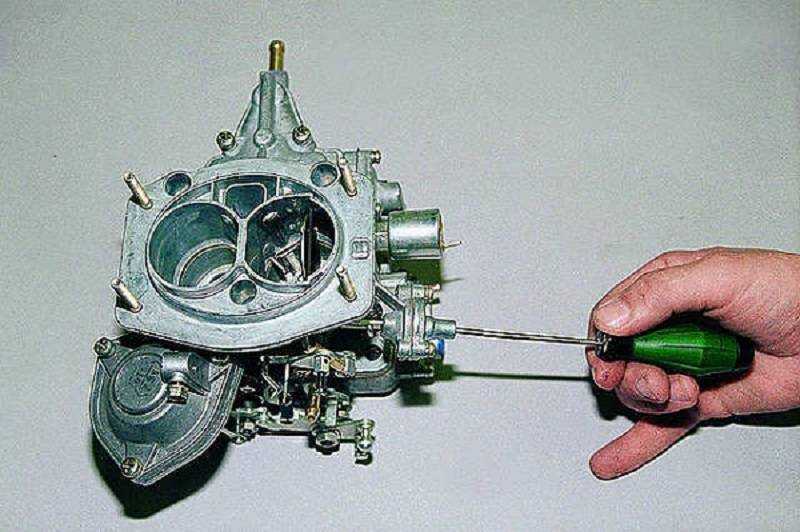

С помощью тонкой отвертки провернуть винт регулировки, тем самым меняя показатель зазора.
Далее требуется взять воздушную заслонку за трехплечный рычаг в закрытом положении и при помощи сверла 1 мм проверить зазор между стенкой камеры и дроссельной заслонкой.
Отрегулировать зазор установкой рычага в другое отверстие или путем подгиба тяги.

Процесс прохода смеси через дроссельную заслонку

Регулировка смеси

Для настройки подачи смеси все действия выполняются при помощи контрольных винтов. Они имеют оригинальную напрессовку из пластика, которая ограничивает количество их оборотов в диапазоне от 50 до 70°. Если представленного диапазона мало, то есть возможность выломать напрессовку и установить искомое значение.

Однако важно это делать на разогретом моторе.

Отрегулировать холостой ход в ВАЗ-2107 можно самостоятельно. Для этого нужно выполнить определенную последовательность действий, строго следуя представленным выше инструкциям. Кроме этого, рекомендуется провести настройку других систем карбюратора, чтобы уж наверняка все работало исправно.

Регулировка карбюратора 2107

Прежде всего, карбюратор нужно помыть и вычистить

Это важно уже даже по той причине, что с чистыми механизмами комфортнее работать, да и производительность устройства от этого только выигрывает. А конкретнее, — осуществляется промывка фильтровальной сетки, выполняется чистка камеры поплавка, жиклеров подачи воздуха и топлива

Если брать в рассмотрение процесс настройки узлов в карбюраторе, в таком случае предстоит прибегнуть к следующим действиям:

Отрегулировать механизм поплавка;
Отладить устройство пуска;
Наладить работу холостого хода.

В самом начале следует выполнить важную, но довольно простую операцию – наладить работу поплавкового механизма. Весь технический процесс состоит из трех этапов:

1.
Проверяется поплавок относительно его положения к крышке и стенкам камеры. Задача действия заключается в ликвидации имеющегося изъяна на кронштейне-держателе поплавка, от чего зависит его правильное погружение. Приложением механического усилия выравнивается кронштейн для установки поплавка в правильное положение.

2.
Регулировочный процесс при условии пребывания игольчатого клапана в положении «закрыто». Осуществляется поворот крышки, она устанавливается вертикально, поплавок отставляется в сторону, и аккуратно выравнивается язычок кронштейна через хвостовик, имеющий взаимосвязь с запорной иглой. Задача заключается в том, чтобы установить определенное значение зазора между двумя элементами – прокладкой крышки и поплавком, который бы составлял от 6 до 7 миллиметров. При положении шарика, погрузившегося в иглу, размер зазора должен быть от 1 до 2 миллиметров. При большем его значении, скорее всего, неисправна игла: либо западает шарик, либо его зажимает сама игла.

3.
Регулирование при положении, когда клапан находится в открытом состоянии. Выполняется полное отведение поплавка. Пространство между игольным седлом и поплавком должно составить 15 мм.

Обеспечить настройку устройства пуска в карбюраторе, выполняя ремонт ВАЗ 2107 своими руками, можно обратившись к двум способам:

1.
Карбюратор снимается с машины, а регулировочные мероприятия осуществляются по зазорам у заслоночных кромок. Подгибается рычажная тяга, отвечающая за регулирование пуском и тяга рычага, находящегося на оси заслонки (касается первичной камеры). Если задача заключается в том, чтобы увеличить пространство зазора, тяга должна находиться в распрямленном состоянии, а чтобы его уменьшить, напротив, ее нужно согнуть.

Если рычаг пуска находится в крайнем левом положении, дроссельная заслонка вверху у кромки должна иметь зазор от 0,7 до 0,9 миллиметров. Зазор воздушной же заслонки у кромки должен находиться в диапазоне 5 -5,5 миллиметров. Для регулирования используется винт, находящийся на крышке диафрагмы.

2.
Карбюратор находится на своем месте в автомобиле, а во время регулирования берется в учет показатель частоты вращения коленвала. Осуществляется снятие фильтра очистки воздуха и вытягивание подсоса. Далее выполняются следующие действия:

Полностью прогревается мотор;
Приоткрывается заслонка воздуха, ориентировочно на 1/3;
Подгибается тяга, ориентировочно до 3200 об/мин;
Отпускается заслонка, и регулированием винта устанавливаются обороты (примерно на 400 об/мин меньше по сравнению с исходными). Во время регулировочного процесса, чтобы не создавалось разряжение под диафрагмой, отверстие для пробки нужно закрывать.

Ниже вы можете просмотреть видео о том, как правильно настроить карбюратор на ВАЗ 2107 своими руками.

Регулировка холостого хода на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Со временем любой человек, ощутивший нарушенный холостой ход, принимает решение о регулировке. На малых холостых двигатель будет глохнуть, а высоких – расход топлива увеличивается. Ищем золотую середину. Для этого научимся регулировать его на автомобилях «Классического» семейства.

Примечание! Вам понадобится следующий инструмент: отвёртка. Да-да, больше ничего.

Советы по регулировке холостых

Во-первых, выполняйте ее при рабочей температуре двигателя (90-95 °С) и установленном воздушном фильтре .

Во-вторых, уровень топлива который в поплавковой камере карбюратора должен быть отрегулирован.

В-третьих, зазоры у клапанов четко отрегулированы, настроен момент зажигания автомобиля.

В-четвёртых, воздушная заслонка во время регулировки холостых должна быть полностью открыта. Проверьте это, сняв крышу с корпуса воздушного фильтра и взглянув на заслонку.

В-пятых, учтите, новичок может столкнуться с трудностями, занимаясь регулировкой, ведь регулировку вращения коленвала и регулировку содержания окиси углерода (СО) необходимо производить совместно.

Примечание! Для более точной регулировки холостого хода необходимо воспользоваться «Газоанализатором», которого у большинства владельцев нет. Без этого прибора процесс возможен, только сложнее (подробнее читайте рубрике: «без Газоанализатора»)

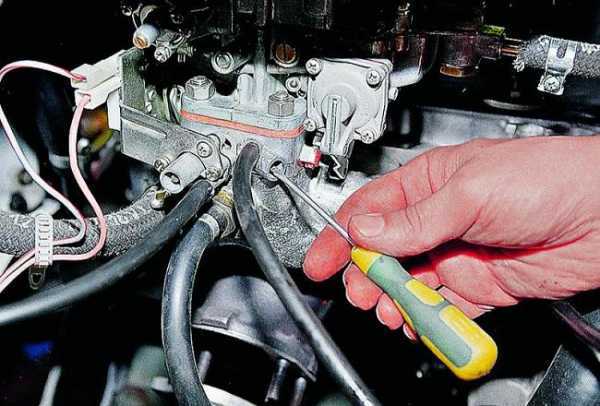

Регулируем обороты на ВАЗ 2101-ВАЗ 2107

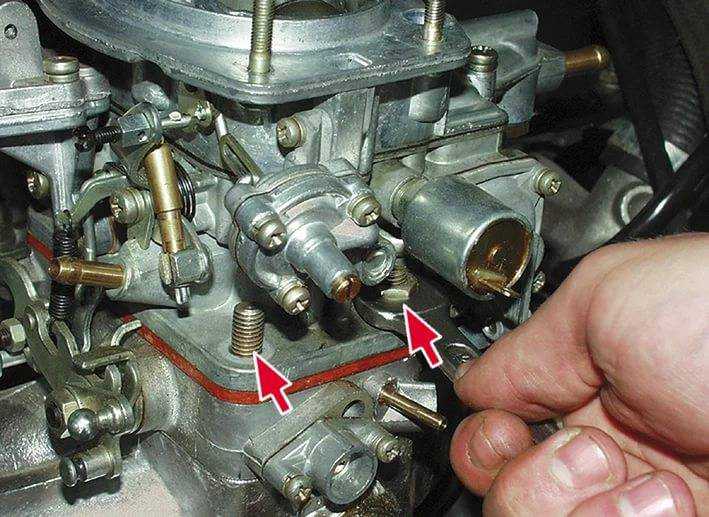

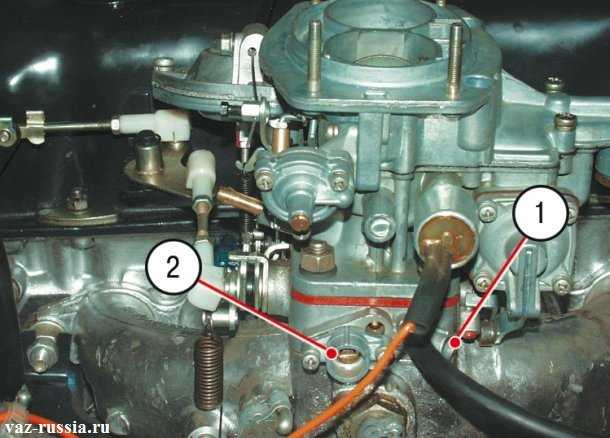

Ознакомьтесь с фото ниже:

Примечание! На фото изображены винты, осуществляющие регулировку. Они находятся глубоко в корпусе дроссельных заслонок карбюратора, поэтому на изображении винт под цифрой «1» не виден. На некоторых автомобилях на оба винта напрессованы втулки, благодаря которым винты можно поворачивать лишь на пол оборота. Если втулки мешают повернуть должным образом винт для регулировки холостого хода, выверните винты и сломайте головки втулок. Смахните с них остатки обломанных втулок и заверните винты на их место.

Газоанализатор в помощь!

Сперва заведите машину и дайте её прогреться до рабочей температуры в «90-95 °С». После, с помощью отвёртки начните вращать винт под цифрой «2», вращайте его до того момента, пока частота оборотов коленвала не достигнет «750-800 мин».

Примечание! Заворачивание винта приводит к уменьшению частоты оборотов коленвала, а отворачивание — к увеличению!

Теперь плавно перейдите к регулировке содержания «СО» в выхлопных газах: вращайте винт номер «1» на фото выше. При заворачивании винта «СО» в выхлопных газах будет плавно уменьшаться, а отворачивание соответственно увеличивает.

Примечание! Регулировать содержание «СО» в выхлопе требуется в соответствии с «ГОСТ» на сегодняшнее время. Ниже нормы опускать «СО» не нужно, иначе может резко возрасти содержание несгоревших углеводородов «СН». Кстати, регулировка винта «1» изменяет частоту вращения коленвала.

В завершение покрутите винт «2», приведя частоту коленвального вращения в норму. Проверьте с помощью прибора количество «СО» в выхлопе. Регулируйте винты до того, пока работа двигателя и выброс «СО» в атмосферу не достигнет нормы.

Примечание! После всех манипуляций сядьте в автомобиль, резко нажмите педаль газа и отпустите. Убедитесь, что двигатель работает без перебоев, а, отпустив педаль, двигатель у автомобиля не должен глохнуть. Глохнет? – увеличьте частоту вращения коленчатого вала до «800 оборотов в минуту» винтом №2.

Нет Газоанализатора…

Итак, плавно начните вращать винт состава смеси «1», пока частота станет максимальной (смотрите на тахометр).

Примечание! При вращении этого винта регулируется выхлоп вредных веществ в атмосферу. Заворачивании винта ведет к уменьшению количества выбрасываемых «СО» в атмосферу , а при отворачивание – к увеличению!

Винтом под цифрой «2» установите частоту на показатель «1100 об./мин.».

Примечание! Этим винтом регулируется коленвал, поэтому при заворачивании этого винта частота вращения постепенно уменьшается, а при отворачивании она медленно увеличиватся!

Заворачивая винт состава смеси (цифра 1), добейтесь показателя «800 об./мин.».

Дополнительный видеоролик В видео ниже продемонстрирован ещё один способ регулировки:

Регулятор холостого хода ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

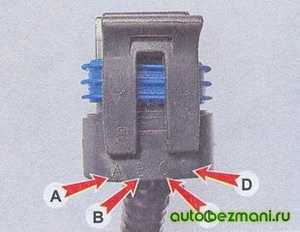

1. Освобождаем фиксатор колодки жгута проводов и отсоединяем колодку от регулятора холостого хода.

На колодке регулятора холостого хода нанесена маркировка выводов.

2. Подсоединяем «минусовой» щуп вольтметра к «массе» двигателя.

3. Включив на автомобиле ВАЗ зажигание, вольтметром измеряем напряжение на выводах А и D колодки регулятора холостого хода.

ВНИМАНИЕ Напряжение на колодке регулятора холостого хода должно быть не меньше 12 В («минусовой» щуп прибора должен быть подсоединен к «массе» двигателя). Если напряжение не поступает на колодку регулятора холостого хода или оно меньше 12 В — разряжена аккумуляторная батарея, неисправна цепь питания или неисправен ЭБУ

4. По окончании измерения напряжения выключаем на автомобиле ВАЗ-2104, ВАЗ 2105, ВАЗ 2107 зажигание.

Снятие регулятора холостого хода с автомобиля ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

1. Снимаем корпус дроссельной заслонки.

2. Крестовой отверткой отворачиваем два винта крепления регулятора холостого хода к корпусу дроссельной заслонки.

3. Снимаем регулятор холостого хода. В соединении регулятора холостого хода ВАЗ и корпуса дроссельной заслонки установлено уплотнительное кольцо. Потерявшее эластичность или потрескавшееся кольцо заменяем.

4. Омметром измеряем сопротивление между выводами обмоток регулятора холостого хода ВАЗ-2104, ВАЗ 2105, ВАЗ 2107.

Электрическое сопротивление между выводами А-В и С-D должно бытьв пределах 52-53 Ом. Сопротивление между выводами А-С и В-D должно быть большим (стремиться к бесконечности). Неисправный регулятор холостого хода на автомобиле ВАЗ необходимо заменить.

ВНИМАНИЕ Перед установкой на автомобиль ВАЗ-2104, ВАЗ 2105, ВАЗ 2107 нового регулятора холостого хода необходимо убедиться, что игла клапана выступает не более чем на 23 мм. 5

Штангенциркулем измеряем выступание иглы нового клапана

5. Штангенциркулем измеряем выступание иглы нового клапана.

6. Если выступание иглы более 23 мм, необходимо скорректировать ее положение. Для этого подаем напряжение 12 В от аккумуляторной батареи на вывод D регулятора холостого хода (соединение провода с выводом должно быть изолировано). Оголенным концом провода, соединенным с отрицательным выводом аккумуляторной батареи, кратковременно касаемся вывода С регулятора холостого хода.

Поскольку клапан двигается медленно, касания выполняем многократно, имитируя работу импульсного источника питания. После установки иглы в крайнее положение проверяем выступание иглы, которое должно быть равно 23 мм. В противном случае клапан заменяем новым.

Установка на автомобиль ВАЗ-2104, ВАЗ 2105, ВАЗ 2107 регулятора холостого хода

1. Наносим на уплотнительное кольцо моторное масло.

2. Установка регулятора холостого хода выполняется в обратной последовательности.

Регулировка холостого хода карбюратора ВАЗ 2107 — как и зачем это делается?

Регулировка холостого хода на карбюраторе является неотъемлемой частью мероприятий по техническому обслуживанию карбюраторного автомобиля, а в инжекторе нам в такой ситуации поможет датчик холостого хода. Сегодня мы рассмотрим регулировку данного механизма на автомобиле ВАЗ 2107, но перед этим узнаем, зачем производится настройка XX.

Зачем регулируют холостой ход карбюратора?

Карбюратор – это механизм, который подает топливовоздушную смесь в камеру сгорания двигателя в строго заданном соотношении. В зависимости от количества и состава смеси (состав в этом случае именуется «качеством») определяется множество характеристик двигателя: устойчивость его работы, мощность и расход потребляемого топлива.

Идеально настроенный карбюратор позволяет добиться наиболее эффективной работы двигателя на ХХ. Это значит, что он будет иметь стабильные обороты и максимальную мощность при самом минимальном расходе топлива. Поэтому регулировать холостой ход на карбюраторе необходимо при следующих признаках:

Двигатель имеет необоснованный и довольно большой расход топлива. Стрелка эконометра постоянно указывает на не экономичную работу двигателя, а бензин стал заканчиваться довольно быстро.
Снижена мощность мотора. Это значит, что он с трудом набирает необходимые обороты, прежде чем водителю включит следующую передачу. Кроме того, может отсутствовать тяга на низких оборотах, мотор глохнет или имеются провалы в работе педали газа.

Главная проблема первых двух признаков заключается в том, что такое может произойти не только по вине карбюратора. В этом могут быть виноваты топливные фильтры, насосы и неисправная система зажигания.

Самая главная и весомая причина – мотор не держит холостые обороты или держит их не стабильно: возможна вибрация двигателя, а стрелка тахометра постоянно будет менять свое положение. В конце концов, мотор глохнет сам по себе.

Как отрегулировать холостой ход карбюратора на ВАЗ 2107

После того, как вы обнаружили главные признаки неправильной работы карбюратора, необходимо произвести регулировку холостого хода. Прежде чем, приступать к данной процедуре, необходимо убедиться в правильной работе системы зажигания, чистоте топливных фильтров и исправности топливного насоса, только после этого можно приступать к регулировке холостого хода.

Для начала разогрейте мотор до рабочей температуры. Если это не удается (мотор глохнет), вытащите рукоятку ручного управления воздушной заслонкой. После того, как мотор прогреется, заглушите его и найдите на карбюраторе два винта, которые расположены друг к другу под углом. Тот, который стоит перпендикулярно карбюратору называется винтом количества, или по-другому, винтом холостого хода. Он определяет количество смеси, которая подается в цилиндры двигателя. Второй винт отвечает за соотношение бензина и воздуха, который смешивается в карбюраторе и называется винтом качества. Закрутите оба винта, а после этого выкрутите винт количества на 4 оборота, а винт качества на 3. Не забудьте убрать подсос.
Запустите двигатель снова. Скорее всего, обороты не будут соответствовать норме, поэтому закрутите или выкрутите винт количества таким образом, чтобы обороты составляли 850-900 оборотов в минуту. Теперь с помощью винта качества установите самые максимальные обороты двигателя. Для этого выкручивайте или закручивайте винт и внимательно следите за оборотами на тахометре. Чтобы это сделать, не нужно выкручивать болт до конца, так как качество достигнет своего пика и свечи попросту «зальет». Выкручивайте его до тех пор, пока не появятся соответствующие перебои.
После этого, снова выставите винтом количества обороты, соответствующие диапазону 850-900 оборотов в минуту, затем снова доведите обороты до максимума с помощью винта качества. Повторите этот цикл еще раз и заверните винт качества до того момента, когда мотор начнет слегка вибрировать и поймайте момент между нестабильной работой двигателя и устойчивыми оборотами.

Учтите, что холостой ход двигателя различается по времени года. В летний период он не должен превышать 900, а в зимний – 1000 оборотов в минуту.

Видео — Простая настройка ХХ своими руками

Вот так регулируется холостой ход на карбюраторе ВАЗ 2107. Как видите, это совсем не сложно.

Выбор датчика скорости (артикулы)

После рассмотрения процесса замены, стоит определиться с выбором самого датчика.

2111-3843010 — оригинальный каталожный номер датчика скорости ВАЗ-2114.

Конечно, многие автомобилисты замечали, что он имеет пластиковый шток, который достаточно легко сломать, а поэтому он не достаточно надежный.

Аналог

Выходом из ситуации некачественного заводского датчика может стать аналог, который можно легко установить вместо оригинала. Компания Fenox предлагает деталь с артикулом SS10102O7 — достаточно качественная не оригинальная деталь, которая успела завоевать сердца автомобилистов.
