Основные признаки неисправности дпдз ваз-2110: как их проверить

Проверяем работу датчика положения дроссельной задвижки

Чтобы самостоятельно проверить ДПДЗ, не обязательно вызывать автоэлектрика для консультации. Для этого нужен мультиметр или вольтметр. Далее специалисты предлагают пошаговую инструкцию проверки датчика.

Первый шаг – необходимо повернуть ключ в замке зажигания, снять показатели напряжения между контактом ползунка датчика и «минусом». В нормальном состоянии показатель будет до 0,7 В.

Второй шаг – нужно повернуть пластиковый сектор и открыть заслонку, после чего снова сделать замеры. В нормальном состоянии датчика прибор покажет результат от 4 В.

Третий шаг – следует полностью включить зажигание (в результате этого разъем вытянется), измерить сопротивление между ползунком и любым выводом. При вращении сектора необходимо следить за прибором измерения:

при плавном движении стрелки мультиметра или вольтметра датчик исправен;
при резких скачках стрелки прибора ДППЗ неисправен.

После определения неисправности датчика его можно отрегулировать либо заменить. Как поступить правильно, вам подскажут в сервисном центре по ремонту автомобилей марки ВАЗ-2110.

Как вам статья?

Мне нравится1Не нравится

Инструкция по замене датчика на ВАЗ 2110-2112

Первым делом открываем капот автомобиля и находим местоположение нашего датчика. После чего отогнув фиксатор, отсоединяем штекер питания, как это наглядно показано на фото ниже:

Теперь отворачиваем два болтика крепления датчика, как это показано на фотографии ниже:

И затем можно аккуратно вынимать ДПДЗ из своего места на дроссельном узле:

Обратите внимание, что при установке нового датчика нужно не забыть поставить поролоновое кольцо, которое хорошо видно выше. Установка проходит в обратной последовательности и желательно покупать деталь, код который совпадает с заводским

Цена ДПДЗ на ВАЗ 2110-2112 составляет порядка 250-400 рублей в зависимости от модели и производителя.

Чистка

Итак, деталь снята. Теперь необходимо оценить состояние прокладки. Если чистка выполняется первый раз, то прокладку стоит заменить. Выполняется чистка при помощи заранее приготовленного средства, ватных палочек и зубной щетки. Нам необходимо почистить все полости, скрытые каналы

Самой заслонке и местам посадки необходимо уделить особое внимание

На фото показан процесс очистки при помощи специальной жидкости.

В итоге ДУ должен быть полностью очищен от смазки и пыли. Перед установкой стоит почистить канал вентиляции картерных газов. Здесь уже понадобится ножной насос. Выполнять продувку лучше с тем же средством.

На фото наглядно показано, как должен выглядеть очищенный узел.

Теперь собственно о том, как проверить датчик положения дроссельной заслонки на Ваз 2110

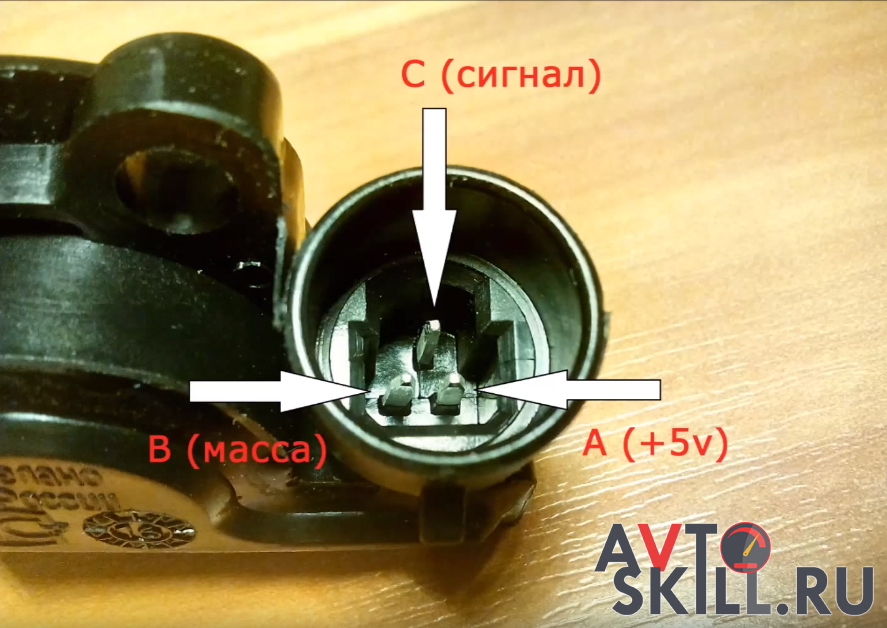

Включаем зажигание. При помощи вольтметра проверяем напряжение между «минусом» и контактом ползунка. Показания вольтметра не должны превышать — 0,7 В.
Поверните пластиковый сектор, тем самым полностью открывая дроссельную заслонку. Далее опять проверяем напряжение. У вас должно быть не менее 4 В.

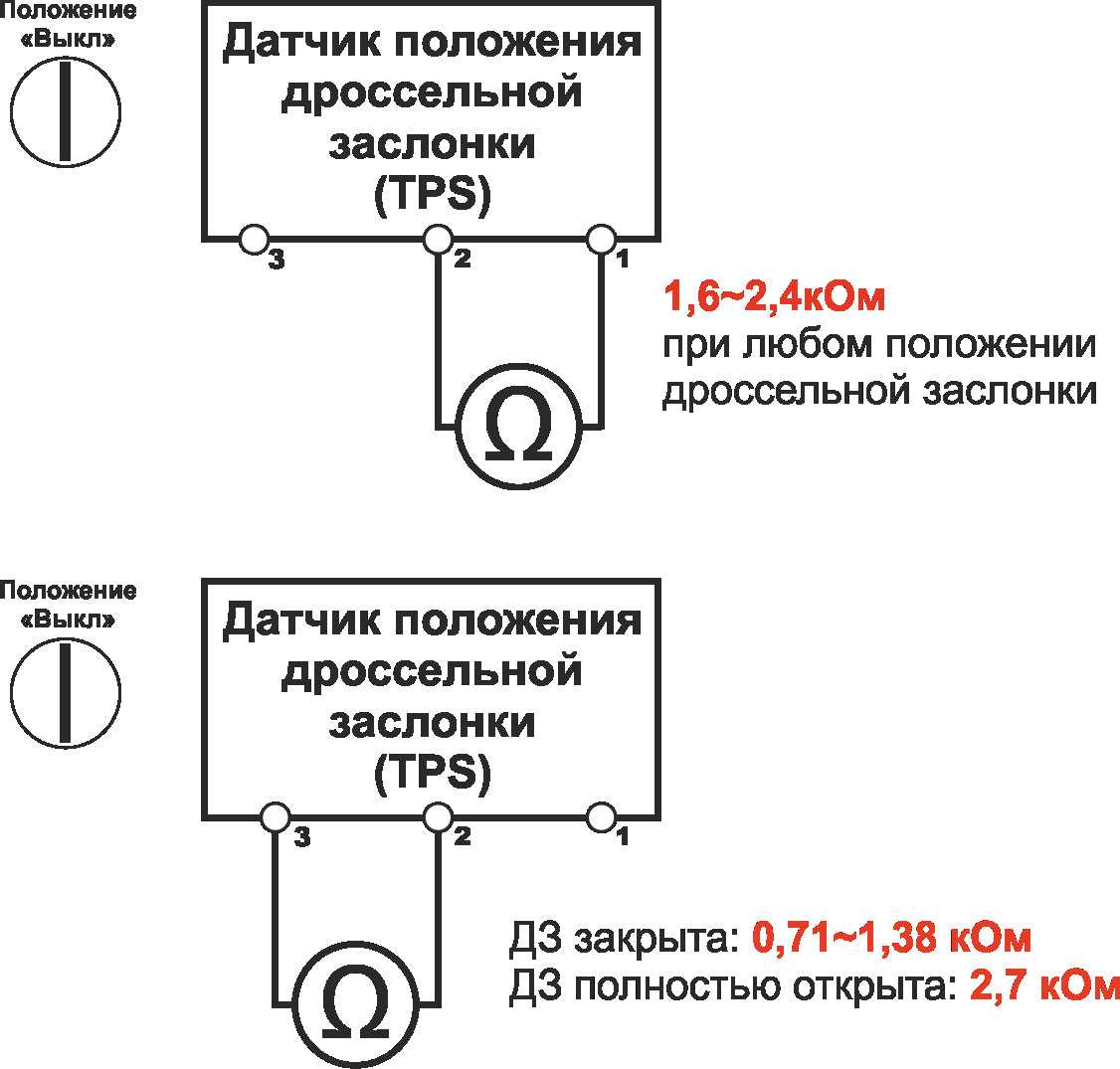

Далее полностью выключаем зажигание и вытягиваем разъем и проверяем сопротивление между контактом ползунка и выводом (любым).
Постепенно поворачивая сектор, наблюдайте за вольтметром, его показания должны меняться. Стрелка должна двигаться медленно и плавно, если вы заметили рывки, делаем вывод о неисправном ДПДЗ. который необходимо заменить.

Демонтаж дроссельного узла

Так выглядит демонтированный узел, на фото он достаточно грязный требует чистки.

Демонтаж ДУ понадобится в любом случае. При наличии неисправностей узел меняется на новый, если же кроме загрязнения проблем нет, то на заслонке меняется прокладка, а затем выполняется тщательная очистка. Для демонтажа потребуется набор отверток и торцевой ключ на «13». Также нужно приобрести специальную жидкость для очистки, которую можно найти в любом автомобильном магазине. Отличным вариантом будет средство для карбюраторов – Arbo. Выполняется демонтаж только на «холодном» моторе.

Проходит работа по следующий схеме:

Поднимаем крышку капота и демонтируем пластиковую крышку мотора.
Далее нам следует снизить давление в системе охлаждения. Для этого необходимо снять пробку расширительного бачка.
Раскручиваем крепления хомутов, ослабляем их.
На фото изображены все хомуты и крепления, которые необходимо демонтировать или ослабить.
Перед нами будет шланг принудительной вентиляции силовой установки – его необходимо снять. Внимательно осматриваем воздушный патрубок на наличие масляных следов. Если они присутствуют, то скорее всего забит канал принудительной вентиляции, как результат – неисправная работа всего узла.
Следующим шагом будет демонтаж шлангов подогрева заслонки. Удобнее их снимать при ослабленных хомутах.
Если в шланге присутствует масло, значит нужно выполнить полную продувку.
Переходим к демонтажу шлангу, отвечающему за вентиляцию бензобака.
После откручивания двух гаек и тросика процесс полностью закончен – снимаем узел целиком.

Если при визуальном осмотре была замечена деформация деталей, то лучшим выходом будет замена агрегата. Если же требуется только чистка, то переходим к следующему разделу.

Характеристика датчика положения дроссельной заслонки

Предназначение датчика заключается в регулировке объема воздушного потока, который поступает в мотор. Этот воздух используется для образования горючей смеси.

Где расположен датчик в авто?

Чтобы при необходимости выполнить диагностику устройства, автовладельцу надо знать, где находится ДПДЗ. Контроллер устанавливается в моторном отсеке. Его можно увидеть сбоку от дроссельной магистрали на оси самой заслонки.

Расположение контроллера на дросселе

Конструкция устройства

Конструктивно устройство включает в себя следующее:

Корпус контроллера. Этот компонент выполнен из термостойкого стеклопластика. Корпус оснащается двумя фланцами, которые используются для фиксации контроллера к дроссельному узлу.
Соединительное устройство, оснащенное тремя контактами. Этот компонент объединен с корпусом контроллера.
Резистивное устройство, выполненное из керамики.
Токосъемный элемент. Эта составляющая предназначена для обеспечения электрического контакта с резистивной деталью.
Цанговый зажим, оснащается шлицем.
Резиновая прокладка. Используется для монтажа контроллера на ось дроссельного узла.

Назначение датчика положения дроссельной заслонки

Сам контроллер отвечает за корректное выявление положения заслонки на дроссельном узле. Его показания влияют на работу системы подачи топлива. Силовой агрегат в соответствии со значениями устройства выполняет регулировку объема поступаемого бензина при определенном режиме функционирования. ДПДЗ используется для преобразования углового положения заслонки дросселя в напряжение постоянного тока.

Особенности работы устройства:

Данные, которые передает контроллер, позволяют вычислить величину открытия заслонки. Поступающая на управляющий модуль информация обеспечивает расчет основных параметров управления силовым агрегатом. Причем данные определяются с учетом типа езды машины.
Само по себе устройство представляет потенциометр, оснащенный токосъемником. Последний используется для перемещения по установленному радиусу сектора, составляющего от 0 до 80 градусов. Ось данного конструктивного элемента при монтаже прибора должна быть связана с приводом дроссельного узла.
Параметр выходного сопротивления потенциометра может меняться с учетом нажатия на педаль газа. В зависимости от ее положения изменяется и степень открытия заслонки узла.
Питание контроллера производится посредством подачи стабилизированного напряжения. Величина исходит от управляющего модуля и должна составлять в районе 5 вольт. Допускается отклонение в размере 0,1 В в большую или меньшую сторону.

Схематический принцип действия контроллера

Технические параметры устройства

Основные технические свойства контроллеров ДПДЗ:

Напряжение для питания устройства подается на два вывода — 1 и 2.
Величина сопротивления, которое образуется между выводами 1 и 2, составляет от 1,8 до 2 кОм.
Параметр открытия полностью закрытой заслонки узла — от 0 до 2%.
Величина напряжения, которое подается на выходы под номерами 3 и 2 при закрытой заслонке составляет от 0,25 до 0,65 вольт.
Величина открытия заслонки узла составляет более 90 градусов.
Параметр напряжения, которое подается на 3 и 2 вывода при полном дросселе, составляет от 3,9 до 4,7 вольт.
Число полных циклов активации устройства при его работе — не меньше одного миллиона.
Градуировочное свойство зависимости параметра напряжения на выходе от угла поворота обладает линейным характером. Оно измеряется в диапазоне от 0 до 100 градусов. Напряжение составляет от 0,25 до 4,8 вольт. Значение наклона характеристики варьируется в районе 48 мВ.
Параметр рабочей зоны контроллера находится в линейной области характеристики в диапазоне от 10 до 90 градусов. Это соответствует величине открытия заслонки узла на угол от 0 до 100 градусов. Значение наклона варьируется в районе 39 мВ.

Разновидности

Существует два основных вида устройств:

Датчики пленочно-резистивные. Такой тип контроллеров обычно ставится штатно при производстве авто. Срок эксплуатации пленочно-резистивных устройств в среднем составляет примерно 55 тыс. км. Но по факту они выходят из строя чаще.
Бесконтактный тип устройств. Такие ДПДЗ функционируют на основе магнитно-резистивного явления, используется эффект Холла. Цена бесконтактных датчиков выше, но срок эксплуатации огромный. Эти приборы более надежные, поэтому редко выходят из строя.

Андрей Серомолотов показал, как с бесконтактным ДПДЗ работает машинный двигатель.

Причины неисправности контактных датчиков

Основная причина выхода из строя – износ резистивных дорожек, приводящий к полному или частичному разрыву электрической цепи. Это приводит к передачи неправильных данных ЭБУ.

Причины неисправности контактных датчиков:

Износ резисторного слоя — приводит к потере электрического контакта. Это может произойти как в начале движения ползунка (характерно при пониженном напряжении на выходе датчика), так и на другом участке дорожек.
Облом или износ наконечника.
Износ приводных шестерен.
Замыкание сигнальной или электрической цепей.
Обрыв проводки, особенно это касается автомобилей ВАЗ, у которых провода не отличается надежностью.
Окисление контактов и загрязнение разъемов.

Большинство причин диагностируется визуально после разбора устройства и с помощью мультиметра.

Что касается ошибки P2135, про которую упоминалось в предыдущем разделе, ее причины:

плохая «масса» контакта ЭБУ;
окисление контактов в разъеме;
неисправность главного реле;
короткое замыкание и другие причины.

Как правильно поставить датчик дроссельной заслонки на ВАЗ 2112

Датчик дроссельной заслонки является одной из ключевых деталей в автомобиле ВАЗ 2112. Он отвечает за регулировку количества воздуха, поступающего в двигатель. Правильная установка датчика дроссельной заслонки играет важную роль в обеспечении нормальной работы двигателя и экономичного расхода топлива.

Необходимые инструменты

Перед установкой датчика дроссельной заслонки на ВАЗ 2112, убедитесь, что у вас есть необходимые инструменты:

Ключи для откручивания крепежных болтов;
Отвертки различных размеров;
Промывочный спрей для очистки деталей;
Мерный инструмент (рулетка или штангенциркуль).

Порядок действий

Для правильной установки датчика дроссельной заслонки на ВАЗ 2112, выполните следующие шаги:

Подготовьте автомобиль. Перед началом работы убедитесь, что двигатель выключен и автомобиль находится в режиме стоянки. При необходимости поднимите переднюю часть автомобиля на подставки для обеспечения удобства работы.
Локализуйте датчик. Датчик дроссельной заслонки на ВАЗ 2112 обычно находится на верхней части двигателя, вблизи дроссельной заслонки

Обратите внимание на его положение и крепления.
Отключите проводку. Отсоедините электрические разъемы от датчика, аккуратно отсоединяя провода без усилий

Запомните последовательность отключения для правильного подключения после установки.
Снимите старый датчик. Ослабьте крепежные болты, держа датчик рукой, чтобы он не упал. Аккуратно снимите датчик с дроссельной заслонки и поставьте его в сторону для дальнейшей проверки и промывки.
Проверьте новый датчик. Перед установкой нового датчика дроссельной заслонки, проверьте его комплектность и состояние. Убедитесь, что он соответствует параметрам и требованиям автомобиля.
Установите новый датчик. Аккуратно поставьте новый датчик на дроссельную заслонку и затяните крепежные болты. Удостоверьтесь, что датчик установлен прочно и надежно.
Подключите проводку. Подсоедините разъемы проводов к датчику в правильной последовательности, согласно отмеченным ранее меткам. Определите правильный положительный и отрицательный выводы и установите разъемы соответствующим образом.
Проверьте работу датчика. После установки датчика дроссельной заслонки на ВАЗ 2112, проверьте его работоспособность. Заведите двигатель и прокрутите дроссельную заслонку, следя за реакцией датчика. Убедитесь, что значения на приборной панели и в считывающих устройствах соответствуют норме.
Завершите установку. После успешной проверки работоспособности датчика, завершите установку. Проверьте крепежные болты на затяжку и убедитесь, что все провода и разъемы надежно подключены. Если все в порядке, закройте капот автомобиля.

Датчик коленвала ВАЗ 2110 — 2111 — 2112 (Датчик синхронизации)

Принцип работы датчика положения коленчатого вала (ДПКВ) основан на следуюшем явлении. При кружении задающего диска меняется магнитный поток в магнитопроводе датчика синхронмзации, наводя импульсы напряжения переменного тока в его обмотке. Задающий диск, связанный со шкивом привода генератора, представляет собой зубчатое колесо с 58 зубьями, размещенными с интервалом 6o, и “длинной” впадиной для синхронизации, созданной 2 удаленными зубьями. При совпадении середины первого зуба зубчатого сектора диска, после “длинной” впадины, с осью ДПКВ коленвал мотора находится в положении 114o (19 зубьев) до верхней мертвой точки 1-го и 4-го цилиндров. ЭБУ рассчитывает положение и частоту вращения коленвала по числу и частоте движения этих сигналов и определяет фазу и продолжительность импульсов управления форсунками и катушкой зажигания.

Датчику синхронизации (коленвала), согласно классификации ваз, присвоено следующее обозначение: 2112-3847010-00; 2112-3847010-04.

Датчик коленвала 2112-3847010-00 ваз 2110, 2111, 2112 имеет следующие технические характеристики:

Масса — 50 грамм;
Электропитание — 12 В;
Предел рабочих температур от -40 до +125 oС;
Сопротивление обмотки датчика, кОм – 0,570 – 0.750;
Индуктивность обмотки, мГн – 200 – 420;
Минимальная амплитуда напряжения с датчика, при частоте указывающего шкива 30 об/мин, не менее, В – 0,3;
Максимальная амплитуда напряжения с датчика, при частоте задающего шкива 7000 об/мин, не более, В – 250;
Штекер соответствует соединителю 12052648 предприятия Packard Electric;
Габариты, мм – 30x45x69.

Датчик положения коленчатого вала смонтирован на крышке масляного насоса, на расстоянии около 1±0,4 мм от вершины зубца
задающего диска, установленного на коленвалу мотора.

Датчик синхронизации (коленвала) с помощью двухконтактной колодки соединяется с контроллером. Клемма «А» датчика положения коленчатого вала (ДПКВ) подключается к контакту «15» ЭБУ. Контакт «В» соединен с клеммой «34» контроллера. Для предотвращения влияния электрических помех на прохождение импульса от датчика коленвала его провода заключены в экран, который соединен с массой.

Вероятные признаки неисправности

Мотор не пускается;
Движок глохнет на ходку;
Р0335 — неисправна цепь сенсора расположения коленвала;
Р0336 — выход импульса датчика синхронизации из разрешенного диапазона;

Принцип работы ДПДЗ

Датчики положения дроссельной заслонки делятся на два типа: контактные и бесконтактные. По конструкции они разные, но методы их проверки одинаковые. Привод их может быть механическим или электрическим.

Первые механические (пленочно-резистивные или потенциометры) представляют собой ползунок с размещенными на нем контактами.

Дроссельная заслонка через привод и шестерню с валом меняя свое положение (угол наклона) перемещает по резисторным дорожкам ползунок. По напряжению от 0.7 до 4В (меняется по причине изменения сопротивления резисторных дорожек) ЭБУ понимает, где находится заслонка и корректирует подачу топлива.

Т.е. увеличение углового положения заслонки увеличивает значение напряжения постоянного тока и наоборот.

Когда водитель только включает зажигание ЭБУ получает данные от датчиков температуры о степени прогрева мотора. Исходя из этого дроссельная заслонка выставляется в предпусковое положение под определенным углом.

К примеру, на Лада Приора и Калина, где стоит два ДПДЗ (в автомобилях с электронным модулем дроссельного патрубка), в этот момент выходное сигнальное напряжение должно быть:

Первый вывод — в приделах 0,39-0,52В.
Второй — 2,78-2,91В.

Для каждой марки авто эти показатели могут отличаться, но если рассматривать вышеуказанные модели, то дальше происходит следующее:

Если после включения зажигания в течении 15 с. ничего не происходит (не выжимается педаль газа, не заводится мотор) ЭБУ отключает электропривод дросселя, а заслонка опускается до 7 %.
Через 30 секунд после включения зажигания и бездействия водителя ЭБУ закрывает заслонку полностью с дальнейшем возвращением ее в предпусковое положение.

При этом сигнальное выходное напряжение равно:

В первом случае 0,5-0,6В.
Во втором — 2,7-2,8В.

В случае обрыва в цепи датчиков дроссельной заслонки ЭБУ отключает привод дросселя и записывает в память код ошибки.

Также на автомобилях с двумя ДПДЗ, как в случае с Лада Приора и Калина, их суммарное сигнальное выходное напряжение не должно превышать 3.2-3.4В.

Принцип работы бесконтактных (магниторезистивных ДПДЗ) основан на магнитно-резистивном эффекте – выходят из строя редко, по причине отсутствия трущихся друг о друга контактов. По этой причине они надежней и служат дольше, хотя и дороже контактных.

Распространенные причины неисправности – короткое замыкание в электрических цепях, обрыв проводки.

Датчик вентилятора ВАЗ-2110, ВАЗ-2111, ВАЗ-2112 инжектор

Датчик вентилятора охлаждения ВАЗ 2110, 2111, 2112 типа 21100-3828010-00 предназначен для включения вентилятора охлаждения двигателя, при нагревании его до 99 o C.

Ему присвоено, согласно классификации ВАЗ, следующее обозначение:

21100-3828010-00;
21100-3828010-10.

Датчик вентилятора обладает следующими техническими характеристики:

Потребляемая сила тока — 1А;
Температура включения — 99 oС;
Температура выключения 94 oС;
Масса (брутто) — 0,045 кг;
Ширина — 0.035 м;
Длина — 0.06 м;
Высота — 0.035 м;
Наружные размеры упаковки — блистер 81x125x35 мм.

Он имеет аналоги:

ТМ108-3808000-10

Цена датчика вентилятора охлаждения двигателя на 24.06.2022 года составляет 255 рублей.

Датчик включения вентилятора охлаждения двигателя на автомобилях семейства десятки устанавливаются на вертикальном корпусе радиатора охлаждения, с внутренней стороны, с лева по напралению движения машины.

Датчик положения дроссельной заслонки (ДПДЗ). Замена ДПДЗ

Благодаря тому, что в нашем веке автомобили оснащены инжекторными двигателями и имеют, так сказать, мозги. Они оснащены множеством различных датчиков, которые отвечают за большинство процессов. Это конечно очень хорошо и удобно, НО… При выходе из строя хотя бы одного, нарушается работа всего автомобиля, а именно это отражается на: расходе, мощности, динамике и т.п. В этом разделе мы рассмотрим, что же такое датчик положения дроссельной заслонки (ДПДЗ), как он выглядит, за что отвечает и как его поменять (в этом нет ничего сложного).

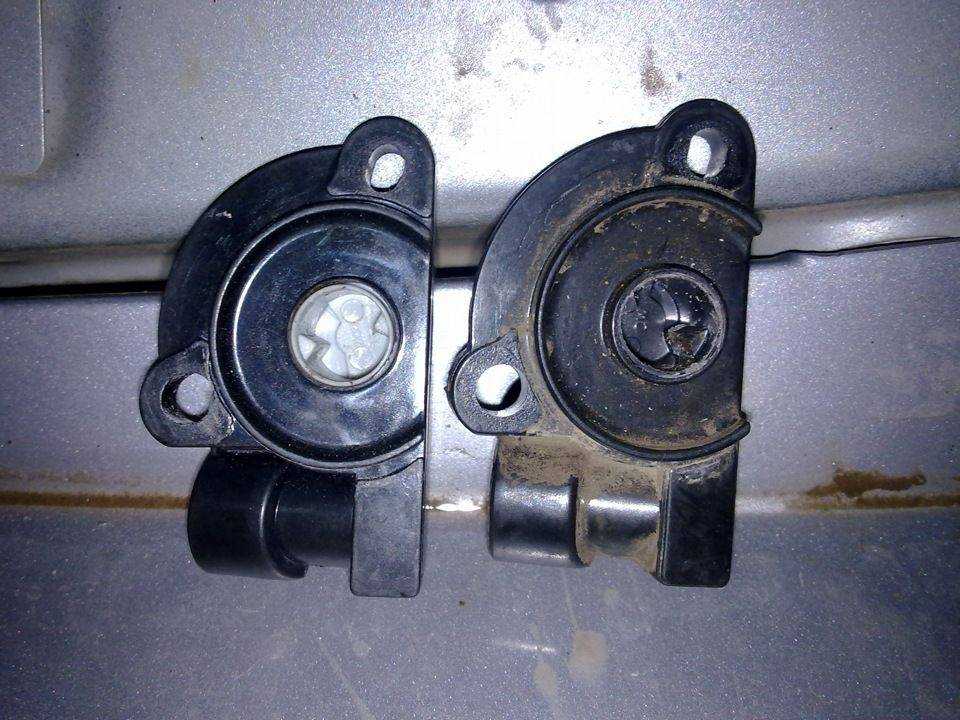

Вид датчика и его функции. Итак, данный датчик представлен на фото:

Для чего нужен ДПДЗ? Тут все просто, нужен он для того, чтобы управлять форсунками (подавать больше или меньше топлива), в зависимости от того на сколько открыта дроссельная заслонка.

Как и все части автомобиля, данный датчик имеет срок службы и имеет свойство выходить из строя. Конечно же, можно обратиться к в автомастерскую, и отдать лишних денег. А вообще замена ДПДЗ не сложное занятие и все сделать самому, при наличии всех инструментов вы потратите максимум 5 минут.

Этот датчик можно отнести к переменным резисторам – он имеет три контакта: 1) Питание (5 В) 2) Масса 3) Контроллер

Утапливая педаль газа, ДПДЗ смотрит на выходное напряжение и определяется с качеством смеси, учитывая при этом положение ДЗ (угол).

При выходе из строя этого датчика, его обязанности берет на себя датчик массового расхода воздуха.

Неисправности ДПДЗ. 1) Первым делом, что вы можете ощутить при поломке ДПДЗ – это плавание оборотов. Причем бывают такие ситуации, когда двигатель работает стабильно, а потом ни с того ни с сего начинает газовать (даже при прогреве авто). 2) Следующая неприятность – дергание автомобиля при старте или же при низких оборотах двигателя. Причем, на 1500 оборотах уже нужно переходить на пониженную передачу, иначе, такое впечатление, что авто сейчас заглохнет. 3) Динамика оставляет желать лучшего (ну тут не надо ничего описывать, я думаю, вы сами по своему автомобилю почувствуете). 4) Когда двигаетесь на скорости и выключаете передачу, двигатель может глохнуть (не очень частое явление, но пару раз на 100 км случается, а то и чаще). 5) Загорается чек 6) Увеличивается расход (если при нормальном функционировании автомобиля средний расход на ВАЗ 2110 7-7,5 л, то при неработающем датчике доходит до 10 л).

Думаю, с гадостями разобрались. Теперь перейдем к диагностике датчика, ведь вышеперечисленные вещи могут случаться и по другим поводам. Первым делом померяйте напряжение на выходе ползунка (зажигание при этом должно быть включено). Для этого вольтметр подкидываем к контакту ползунка и к минусу. На неисправность датчика будет указывать напряжение больше 0,7 вольт. Все это мы проделываем на холостых оборотах. Для убедительности можете открыть заслонку полностью («газонуть»), на выходе напряжение должно быть меньше 4 вольт. Плюс к этому можно проверить сопротивление. Воспользуемся омметром, подкидываем к выходу и к питанию. Если медленно менять угол поворота дроссельной заслонки, также плавно должно меняться и сопротивление. Если вами выявлен один из пунктов неисправностей, то нужна замена ДПДЗ. Стоит он не дорого: 150-400 рублей, в зависимости от фирмы и качества, я бы экономить не советовал.

Замена датчика. Думаю замена ДПДЗ под силу даже новичкам-автолюбителям, ведь все что требуется – открутить 2 болта. Тут может понадобится отвертка с короткой ручкой, с длинной будет не удобно – не подлезешь.

Откручиваем болты, снимаем датчик, обратите внимание, там стоит прокладка. При замене датчика ее тоже лучше заменить. Одеваем прокладку

Ставим новый датчик на место (тут ничего не перепутаешь). Затягиваем болты до конца, только сильно не геройствуем, так как датчик наш пластмассовый и может лопнуть

Одеваем прокладку. Ставим новый датчик на место (тут ничего не перепутаешь). Затягиваем болты до конца, только сильно не геройствуем, так как датчик наш пластмассовый и может лопнуть.

Защелкиваем колодку жгута проводов. Все, ремонт окончен, ничего дополнительно настраивать не нужно. Единственное НО. Если при поломке у вас загорелся чек, то во время замены ДПДЗ нужно сбросить ошибку, иначе датчик может продолжать неправильно работать (так как данная ошибка сохранена в мозгах). Однако не спешите мчаться на компьютерную диагностику. Все гораздо проще. Вы можете сбросить ошибку чек сами.

(голосов: 3, в среднем: 5,00 из 5)

Как заменить датчик положения дроссельной заслонки на ВАЗ 2110-ВАЗ 2112?

Снятие: 1. Сперва просто отожмите фиксатор который колодку проводов удерживает и отсоедините после чего колодку (см. фото 1), вставьте ключ в замок зажигания и поверните его до того момента когда все приборы загорятся, следом включите прибор, а именно функцию Вольтметра и от прибора щуп минус (Он как правило идёт черный) киньте на массу (Массой может выступать кузов или двигатель автомобиля), а щуп плюс подсоедините к выводу А колодки проводов (Все выводы на колодке обозначены, внимательней смотрите) и прибор должен будет выдать показания приблизительно 5 Вольт, но не в коем случае не меньше, если всё так и есть, то с проводкой всё в порядке и виноват скорее всего сам датчик, если же напряжение меньше, то либо контроллер неисправен, либо с проводкой проблемы, после проделанной операции, выключить зажигание не забудьте и когда проводка будет проверена, можете приступать к замене датчика на новый, для чего отверните два винта которые его крепят к корпусу дроссельного узла и после этого снимите датчик, ещё под ним будет расположено поролоновое кольцо которое обязательно подлежит замене.

Примечание! Если соберётесь менять датчик, не забудьте клемму минус скинуть с аккумулятора скинуть, как это сделать читайте в статье: «Замена аккумулятора на Вазовских автомобилях», пункт 1!

Установка: Устанавливается датчик в обратном порядке снятию, при установке его выводы должны быть направлены в сторону моторного щита, чтобы убедиться что датчик будет установлен верно, прислоните его к дроссельному узлу и сделайте так, чтобы отверстия под винты в датчике, совпали с резьбовыми отверстия в корпусе и после чего полностью откройте дроссельную заслонку при помощи сектора (Или педали газа, пусть помощник аккуратно и потихоньку нажмёт на неё до упора), если всё будет нормально, то дроссельная заслонка полностью откроется и можете заворачивать после чего винты крепления датчика до упора.

Дополнительный видео-ролик: Наглядно посмотрите процесс замены ДПДЗ в видео-ролике ниже:
