Локация диагностического разъема

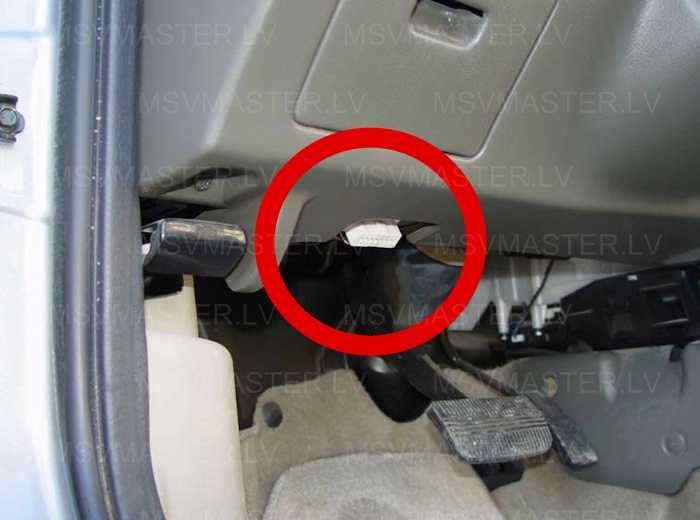

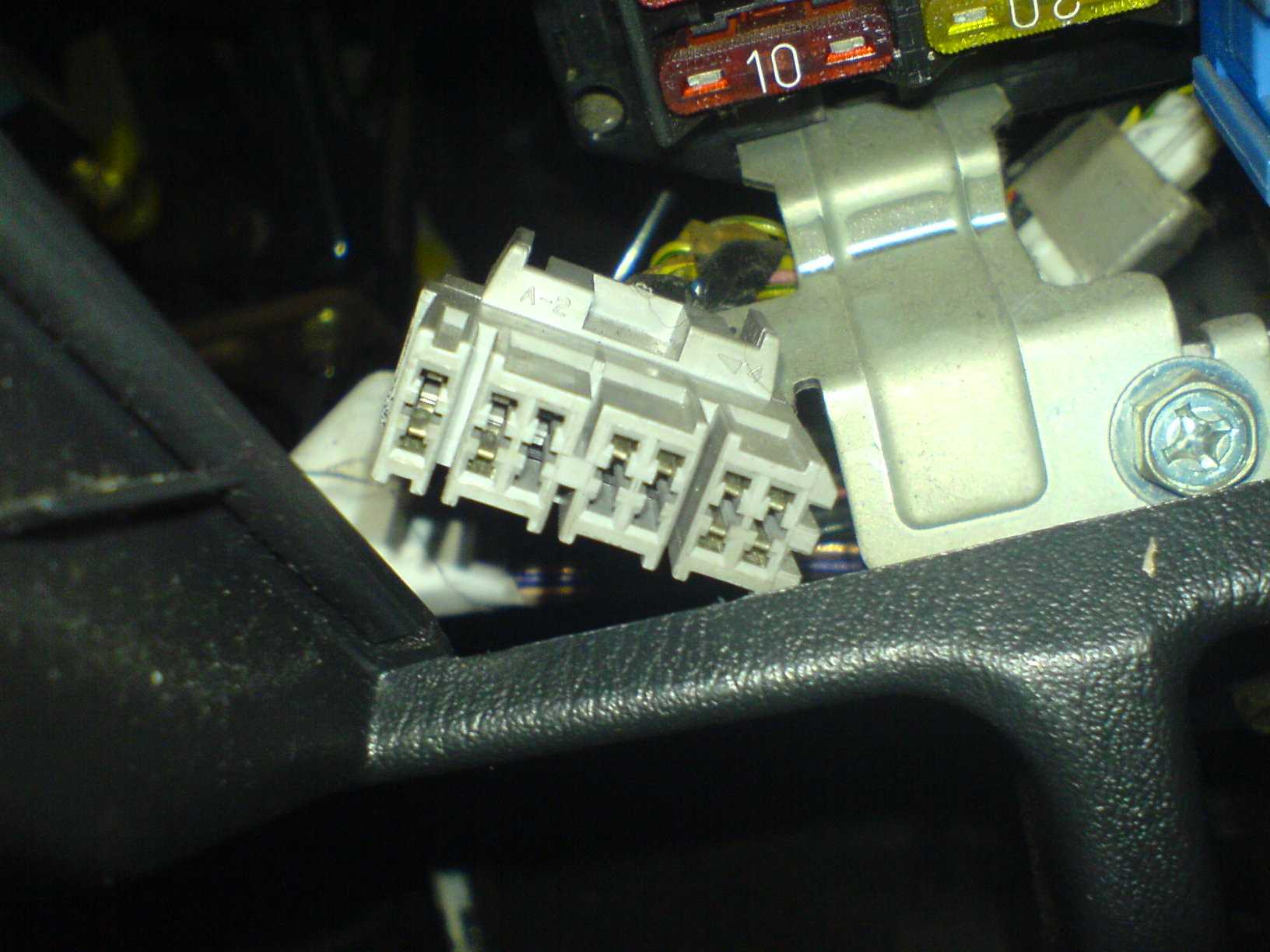

Диагностический разъем в автомобиле Nissan Terrano расположен под рулем, недалеко от педалей газа и тормоза. Он находится в левой части низкой панели приборов, рядом с колонкой рулевого управления
Чтобы найти разъем, нужно опустить голову ниже руля и обратить внимание на пространство между рулем и педалями. Диагностический разъем имеет форму прямоугольника и обычно покрыт крышкой для защиты от пыли и грязи
Чтобы выполнить диагностику автомобиля Nissan Terrano с помощью диагностического разъема, необходимо использовать специальное оборудование, такое как OBD-II сканер или диагностический прибор. После подключения сканера или прибора к разъему, можно получить доступ к различным системам и компонентам автомобиля для чтения кодов ошибок, проверки параметров и выполнения других диагностических задач.
Когда вы находитесь рядом с диагностическим разъемом, важно быть осторожными и не повредить его или другие части автомобиля. Также необходимо правильно подключиться к разъему, следуя инструкциям производителя сканера или диагностического прибора
Неправильное подключение может привести к неправильным результатам диагностики или даже повреждению автомобильных систем.
Использование диагностического разъема Nissan Terrano позволяет быстро и точно определить проблемы автомобиля и принять соответствующие меры по их устранению. При возникновении любых проблем с автомобилем рекомендуется обратиться к специалистам, обладающим необходимым оборудованием и опытом работы с Nissan Terrano. Они смогут провести качественную диагностику и предложить решение проблемы.
как сделать самодиагностику?
Все в норме, но блок дает очень маленькую длительность открытия форсунок. Ну, практически приговор на замену блока готов!
Горят оба светодиода. Теперь переключаем блок в положение «ON». Оба светодиода начинают отображать режим диагностики. Одновременно вспыхивают один раз оба светодиода, затем — длинная пауза. Режим 2 — проверка состава топливной смеси.
Режим 3 — самодиагностика вызов памяти. Режим 4 — проверка различных включателей холостого хода, стартера и. Режим 5 — диагностика в настоящий момент режим реального времени.
Если во время любого режима выключить зажигание, а потом снова его включить, установится режим 1. Если вы войдете в режим 3, прочтете коды, а затем перейдете из него в режим 4, память сотрется. Она, как указывалось выше, сотрется и при снятии аккумуляторной батареи более чем на 24 часа. Поэтому, повернув селектор, посмотрите, как будут вести себя светодиоды. Может быть, у вас будет не пять режимов, самодиагностика ниссан террано 2 два или четыре.
-
Свободное время физкультура зачем телевизор компьютер мобильный телефон зачем своими руками зачем
-
Брелок шевроле своими руками
-
Подогрев двигателя своими руками субару
-
Как из зарядки для телефона сделать 12 вольт
- Айфон 4s разблокировать без компьютера своими руками пошаговая
Какие данные можно получить через диагностический разъем
Диагностический разъем в автомобиле Ниссан Террано предназначен для подключения диагностического оборудования и получения различных данных о работе автомобиля. Подключившись к разъему, можно получить следующую информацию:
- Коды ошибок: при подключении специального сканера можно просмотреть и считать коды ошибок, которые появились в электронной системе автомобиля. Эти коды помогают определить причину возникновения неисправности и провести дальнейшую диагностику.
- Параметры двигателя: с помощью диагностического оборудования можно отслеживать различные параметры работы двигателя, такие как температура охлаждающей жидкости, обороты двигателя, давление топлива и другие. Эта информация позволяет контролировать работу двигателя и обнаруживать возможные неисправности.
- Системы контроля и безопасности: диагностический разъем также позволяет получить данные о работе систем контроля, таких как ABS, ESP, подушки безопасности и другие. Это помогает отслеживать состояние систем безопасности автомобиля и быстро реагировать на возможные проблемы.
- Данные о трансмиссии: подключившись к разъему, можно получить информацию о работе автоматической трансмиссии, такую как текущая передача, скорость и другие параметры. Это позволяет контролировать корректную работу трансмиссии и обнаруживать неисправности.
- Данные о системе кондиционирования: диагностический разъем также предоставляет данные о работе системы кондиционирования в автомобиле. Можно отслеживать температуру, давление в системе и другие параметры и обнаруживать неисправности своевременно.
Все эти данные позволяют проводить более точную диагностику автомобиля и своевременно обнаруживать возможные неисправности. Для получения информации необходимо использовать специальное диагностическое оборудование, которое подключается через диагностический разъем.
Программы для адаптеров OBD-II для мобильных устройств
Как и обещали ранее, приводим список популярных мобильных приложений для считывания данных из ЭБУ автомобилей:
- Torque считается самой распространенной программой для компьютерной диагностики автомобилей для мобильных устройств под управлением iOS и Android. Приложение платное, но имеется и бесплатная версия с урезанным функционалом.
- Car Gauge и Car Diagnostic. Бесплатная и платная (соответственно) версия программы для адаптеров ELM237 с возможностью подключения модулей (только в платной версии) для диагностики автомобилей Ford, Nissan, GM, Toyota и KIA. Доступная для Android-девайсов.
- Car Doctor. Простая бесплатная программа для Android, позволяющая считывать ошибки и параметры работы систем автомобиля, поддерживающих ODB-II.
- CVTz50 — приложение для мониторинга автомобилей (преимущественно с вариаторами).
Компьютерная диагностика ниссан альмера: выбираем софт и оборудование
Компьютерный софт для диагностики авто
Компьютерная диагностика автомобиля ниссан невозможна без использования соответствующих программ. На сегодняшний день программы для диагностики ниссан альмера н16 представлены в свободном доступе для любого пользователя. Среди популярных — Digimoto v. 3.7, ScanMasterELM v. 1.7,OBD-DIAG1 и тому подобные. Однако не все из указанного «софта» подойдет. Чаще всего встречаются такие ошибки:
- Программа диагностики ниссан альмера Scan Tech опознает только Live Data, не выводя ошибки.
- Еще одна программа для диагностики ниссан альмера DDT2000 v.2.3.0.1 включает сложный интерфейс и при неправильно подобранном кабеле не покажет ничего.
- Nissan Data Scan v1.52 и аналогичная ей программа для диагностики ниссан альмера n16 Conzult Free могут не найти ECU.
Становится понятно — когда проводится диагностика ниссан альмера n16, программа может «косячить» из-за некачественного кабеля. Часто такое происходит с китайскими образцами материалами.
Другая проблема — как подключит компьютер, на котором они установлены, к разъему.

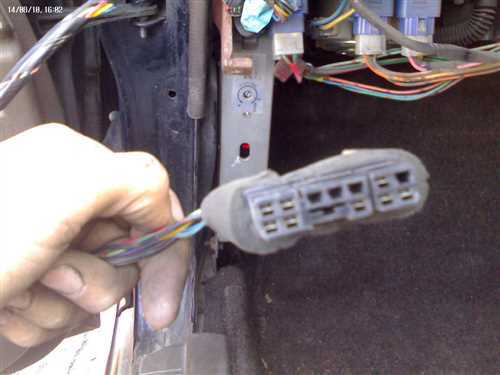

Схема подключения бортового компьютера к а/м
Есть средства, способные обеспечить подобное подключение. Самые популярные из них:
- при помощи K-L-линии посредством специального USB-адептера;
- через адаптер obd2.
Для almera n16 диагностика obd2 названа предпочтительной (оптимальный софт для OBD II — протокол диагностики Nissan almera tino V10 или Nissan Primera P11-144 petrol). Когда идет компьютерная диагностика ниссан, чаще всего этот протокол и определяет наибольшее количество ошибок и неисправностей.
Но разрекламированный OBD2 подходит далеко не всем. Для некоторых вариантов указанной марки автомобиля придется даже устанавливать отдельный бортовой компьютер.
11 — Самостоятельная компьютерная диагностика
Диагностика авто через соответствующий разъём, расположенный внизу рулевой колонки.
Успешно опробовал 2 варианта:
1. USB-кабель VAG-COM, ноутбук Windows 8, программа TECU 3, протокол K-Line.Можно прочитать ошибки, посмотреть показания датчиков (в т.ч. на графике), сделать обучение дроссельной заслонки, изменить обороты ХХ и другое. Средняя скорость отклика (отображение показаний датчиков).
Немного подробнее про подключенеи каждого из них.
1. USB VAG-COM TECU 3 K-Line
У программы помимо мониторинга есть немного доп. функций, список под мою машину на скриншоте.
По просьбе abisser добавил графики напряжения лямбд на ХХ и 2500 об/мин.
P.S.: на всякий случай: картинку машины программа ставит только в зависимости от марки машины, а не от модели, не переживайте.
Во многих окошках программы есть удобная кнопка «В файл», которая сохраняет информацию с текущего окна в файл одним кликом. Пример файла:
TECU 3.6.0.5 Дата: 25.06.2014 Время: 10:55:06
Марка: NissanТип ECU: EFIv0Тип Адаптера: VAG COM-409.1, K+CANНастройки подключения: , [25/25], ,
Кадр параметров реального времени
Период опроса: 2907мс
2. Bluetooth ELM327 Econ Tool NC2
1) Подключаем адаптер в машину.2) На смартфоне в настройках Bluetooth добавляем адаптер (при необходимости вводя код, обычно 0000 или 1234).3) Запускаем Econ Tool, в настройках выбираем нужное bluetooth-устройство (адаптер) и протокол NC2 BT.4) Включаем зажигание (ключ в ON, заводить не обязательно).
Параметры датчиков можно потом сравнить с нормой — к примеру, по MAF (она указана в Nissan Electronic Service Manual) для QG16DE при прогретом двигателе на ХХ это около 0.8-1.1 В, на 2500 об/мин — около 1.3-1.7 В.
Методика диагностики Ниссан Террано: шаг за шагом
Для самостоятельной диагностики автомобиля Ниссан Террано необходимо придерживаться определенной методики. Это поможет упростить процесс и избежать пропусков в выявлении неисправностей. В данной статье мы предлагаем подробную инструкцию по диагностике Ниссан Террано.
Шаг 1: Визуальный осмотр
Начните с визуального осмотра автомобиля. Проверьте кузов на наличие царапин, вмятин или других повреждений
Уделите внимание состоянию стекол, фар, молдингов и ручек дверей. Также обратите внимание на состояние шин и дисков
Шаг 2: Анализ звуков и запахов
Во время прогрева автомобиля обратите внимание на аномальные звуки и запахи. Неисправности могут проявиться шумом двигателя, трещинами в системе выпуска, скрипом подвески и прочими звуками, которые обычно не предполагаются
Шаг 3: Проверка мотора и компонентов
Выполните проверку мотора и его компонентов. Заметьте, есть ли сгорание масла, посторонние звуки или вибрации. Убедитесь, что все соединения в порядке, и нет утечек масла или антифриза.
Шаг 4: Проверка электронных систем
Проверьте работу всех электронных систем автомобиля, включая световые индикаторы, вентиляцию и кондиционирование, радио и замок двери. Удостоверьтесь, что все системы функционируют должным образом и нет неисправностей.
Шаг 5: Проверка подвески и тормозной системы
Проверьте подвеску и тормозную систему на наличие износа или повреждений. Проверьте работу амортизаторов, стойки и пружины. Удостоверьтесь, что тормозные колодки и диски находятся в хорошем состоянии.
Шаг 6: Проверка трансмиссии
Проверьте состояние трансмиссии, включая сцепление, коробку передач и привод. Убедитесь, что переключение передач происходит плавно и без задержек или рывков.
Шаг 7: Проверка системы зажигания
Проверьте систему зажигания автомобиля на наличие неисправностей. Убедитесь, что зажигание происходит без сбоев и что свечи зажигания не изношены. Если есть необходимость, проведите дополнительную диагностику этой системы.
Шаг 8: Проверка системы охлаждения
Проверьте систему охлаждения автомобиля на наличие утечек или неисправностей. Проверьте радиатор, насос охлаждения и термостат. Удостоверьтесь, что охлаждающая жидкость находится на правильном уровне и не содержит загрязнений.
Шаг 9: Проверка системы выхлопа
Проверьте систему выхлопа на наличие повреждений или утечек. Убедитесь, что глушитель и каталитический нейтрализатор находятся в хорошем состоянии и выполняют свою функцию.
Шаг 10: Использование диагностического сканера
Используйте диагностический сканер для проверки всех электронных систем автомобиля на наличие ошибок. Сканер поможет выявить неисправности, которые нельзя определить визуально или в процессе обычной проверки.
При выполнении диагностики Ниссан Террано рекомендуется использовать наборы инструментов, специально разработанные для данной модели автомобиля. Это поможет упростить процесс и обеспечить более точные результаты.
Дизайн Ниссан Террано
Внешний дизайн
Ниссан Террано имеет современный и элегантный внешний вид. Он обладает гладкими линиями и изящной силуэтом, которые придают ему стильное и динамичное присутствие на дороге. От впечатляющего переднего решетчатого гриля до динамических передних и задних фонарей — дизайн этого автомобиля олицетворяет силу и элегантность.
Внутренний дизайн
Внутри, Ниссан Террано обеспечивает комфорт и удобство для водителя и пассажиров. Просторный салон с высококачественными материалами создает роскошную атмосферу, а интеллектуально спроектированный приборный щиток и удобные сиденья обеспечивают легкость и удобство при управлении автомобилем.
Кроме того, Ниссан Террано имеет умные функции, такие как инфотеймент-система с современным дисплеем сенсорного экрана, так что вы можете наслаждаться мультимедийным контентом и управлять функциями автомобиля с легкостью.
Дизайн экстерьера и интерьера
Дизайн Ниссан Террано находится в прекрасном балансе между современной эстетикой и функциональностью. Этот автомобиль обладает стильным внешним видом с массивными колесными арками и широкой гаммой цветовых решений.
Внутренний дизайн Террано также впечатляет своей просторностью и комфортом. От качественной отделки до мягких материалов сидений, этот автомобиль создает атмосферу уюта и роскоши. Благодаря умному размещению элементов управления и пространству для хранения, салон Ниссан Террано также обеспечивает практичность и функциональность.
| Элемент дизайна | Описание |
|---|---|
| Глубокий передний гриль | Подчеркивает силу и характер автомобиля |
| Динамические передние и задние фонари | Создают эффектное визуальное присутствие на дороге |
| Высококачественные материалы интерьера | Обеспечивают роскошную и уютную атмосферу |
| Инфотеймент-система с сенсорным экраном | Позволяет легко управлять функциями автомобиля |
| Современный дизайн салона | Обеспечивает простор и удобство для водителя и пассажиров |
В целом, дизайн Ниссан Террано привлекает внимание своей элегантностью и современностью, создавая гармоничное сочетание стиля и функциональности
Проверка диагностического разъема Nissan Terrano на целостность
Перед тем как приступить к проверке диагностического разъема, убедитесь, что автомобиль находится в выключенном состоянии и ручной тормоз активирован.
Для начала необходимо визуально проверить разъем на целостность. Он может находиться в разных местах в салоне автомобиля, включая панель приборов, под рулем или в районе пассажирского отсека. Используйте руководство по эксплуатации автомобиля, чтобы определить точное местоположение разъема.
После того, как вы нашли диагностический разъем, осмотрите его на предмет видимых повреждений, таких как поврежденные контакты или трещины. Также удостоверьтесь, что все контакты на месте и не отсутствует ни один штырь.
Если визуальная проверка не выявила никаких проблем, следующим шагом будет проверка наличия напряжения на разъеме с помощью мультиметра. Установите мультиметр в режим постоянного напряжения (DC) и подключите его к разъему, сопоставляя положительное и отрицательное напряжение. Если мультиметр показывает нулевое напряжение, это может указывать на неисправность разъема.
Проверка диагностического разъема Nissan Terrano на целостность является важным шагом в процессе диагностики автомобиля. Если вы обнаружили повреждения или отсутствие напряжения, рекомендуется обратиться к специалисту для проведения дальнейшего обслуживания и ремонта.
Ошибки Террано на панели
В зависимости от поколения и года машины, ошибки на приборке могут значительно отличаться. Также на коды влияет навесное оборудование и его модификации. Далее приведена расшифровка ошибок самодиагностики автомобилей, произведенных до 2006 года включительно.
| Номер | Расшифровка |
| 11 | ДПКВ неисправен или повреждена его проводка. |
| 12 | Аналогично для ДМРВ. |
| 13 | ДТОЖ передает неверные данные. |
| 14 | Спидометр автомобиля выдает неправильную информацию. |
| 21 | Обнаружены пропуски зажигания. Нужно проверить центральную катушку. |
| 22 | Топливный насос работает неправильно. |
| 23 | ДПДЗ сломан, обрыв цепи или неверно передается информация. |
| 28 | Вентилятор радиатора работает некорректно. |
| 31/32 | Проблемы с модулями ECM/ EGR |
| 33 | Датчик кислорода неисправен. |
| 34 | Сенсор-измеритель детонации неисправен. |
| 35 | Измеритель температуры выпускных газов отключен или поврежден. |
| 36 | Клапан в системе EGR неисправен. |
| 37 | Датчик детонации выдает грешит. |
| 41 | Датчик воздуха во впускном коллекторе работает со сбоями. |
| 42 | Температура топлива отличается от измеренного показателя. |
| 43 | ДПДЗ передает неправильную информацию. |
| 44 | Модуль EFI функционирует неправильно. |
| 45 | В инжекторе обнаружена утечка топлива. |
| 47 | ДПРВ обманывает данными. |
| 51 | Форсунки неисправны. |
| 53 | ДК не работает или отказал. |
| 54 | Модуль управления АКПП функционирует некорректно. |
| 55 | Проблемы в бортовой сети не обнаружены. |
Что делать, если диагностический разъем в Nissan Terrano не работает?
Проверьте соединение
Первым шагом при неработающем диагностическом разъеме в Nissan Terrano является проверка соединения. Убедитесь, что разъем правильно вставлен и надежно закреплен. Проверьте состояние проводов и разъемных контактов на наличие повреждений или загрязнений. Если вы заметили какие-либо проблемы, попробуйте очистить контакты и снова подключить разъем.
Проверьте предохранители
Если соединение выглядит исправным, следующим шагом является проверка предохранителей. В Nissan Terrano диагностический разъем может быть подключен к электрической системе автомобиля через предохранительный блок. Убедитесь, что предохранители, связанные с диагностическим разъемом, не сгорели или не повреждены. Если нашлись поврежденные предохранители, их следует заменить на новые.
Проверьте наличие питания
Если соединение и предохранители в порядке, необходимо убедиться, что на диагностический разъем поступает питание. С помощью тестового индикатора или мультиметра проверьте наличие напряжения на разъеме. Если нет питания, возможно, есть проблемы с электрической системой автомобиля, и вам следует обратиться к специалисту для диагностики и ремонта.
Обратитесь к профессионалам
Если вы проделали все вышеперечисленные действия и диагностический разъем всё ещё не работает, наилучшим решением будет обратиться к квалифицированным профессионалам. Специалисты смогут провести полную диагностику и ремонт диагностического разъема в Nissan Terrano, чтобы вернуть его в рабочее состояние.
Помните, что самостоятельный ремонт без необходимых навыков и опыта может повредить автомобиль или привести к дополнительным проблемам. Во избежание повреждений и неполадок рекомендуется доверить ремонт автомобиля квалифицированным специалистам.
Другие материалы раздела
Автоматическая коробки передач
Технические данные 1. Общие данные 2. Тяга управления трансмиссией — регулировка 3. Блокирующий переключатель — проверка и регулировка 4. Kick-down.
Шток вакуумной диафрагмы — регулировка
1. Вакуумная диафрагма со штоком обеспечивает плавность переключения селектора при смене его положения. Регулировка диафрагмы (которая необходима.
Технические данные
Технические данные Тип трансмиссии с 1987 г.: Заднеприводные а/м с 4-цилиндровым двигателем L4N71B Заднеприводные а/м с двигателем V6.
Kick-down — переключатель — регулировка
1. Переключатель предназначен для подачи питания на электромагнитный привод перехода на пониженную передачу при нажатии на педаль дроссельной.
Задний сальник — замена
1. Снимите полуось (Гл. 8). На полноприводных автомобилях снимите раздаточную коробку (Гл. 9). 2
Осторожно подденьте отверткой и удалите сальник (
Общие данные
На автомобили устанавливаются 4-скоростные трансмиссии, тип которых определяется колесной формулой и типом двигателя. Переключение передач.
Блокирующий переключатель — проверка и регулировка
Проверка 1. Переключатель выполняет две функции — замыкает провода сигнала заднего хода при положении селектора R и предотвращает включение стартера.
Автоматическая трансмиссия — снятие и установка
Внимание! Автомобиль следует поднять на достаточную высоту, чтобы достать трансмиссию. Все работы по ремонту трансмиссии выполняются в
Тяга управления трансмиссией — регулировка
Автомобили с напольным селектором 1. Переведите селектор из положения Р в «1», при этом должно ощущаться срабатывание фиксатора во всех.
Процедура считывания: Пояснения по методике чтения кодов самодиагностики: Еще один способ считывания и сброса ошибки для тех у кого нет возможности замкнуть контакты «IGN» и «CHK» на диагностическом разъёме потому, что там нет этих проводов. Процессорный блок 5.
Вид сверху Для проверки кодов прогрейте двигатель и установите режим 3. Для определения кода сосчитайте количество вспышек зеленой и красной ламп число единиц и десятков, соответственно.
По окончании удалите содержимое памяти, самодиагностика ниссан террано 2 переключатель по часовой стрелке установив режим 4а затем против часовой стрелки. После этого должны вспыхнуть один раз одновременно оба светодиода, затем — длинная пауза. Если вы за это время повернете селектор выбора режима обратно против часовой стрелки, установится режим 1, если этого не сделать, через несколько секунд светодиоды вспыхнут два раза подряд, и опять будет пауза, в течение которой вы можете установить, повернув самодиагностика ниссан террано 2, режим 2.
После паузы следуют три вспышки подряд, снова пауза и четыре вспышки, потом пауза и пять вспышек, и все повторится сначала: Во время паузы вы можете поворотом селектора оставить тот или иной режим, и компьютер будет непрерывно выдавать по очереди все коды, которые в этом режиме у него.
Если вы не выведете его из этого режима, когда они самодиагностика ниссан террано 2, он начнет, после длинной паузы, выдавать их снова с низшего номера кода до верхнего и. Режим 1 — проверка датчиков выхлопных газов.
Не заводится… При помощи карбона заводится и сразу глохнет. Дико бедная смесь.
6.2.2 Система самодиагностики и коды неисправности
Ну теперь предстоит искать истинную неисправность, по причине которой машина пол года назад отказалась заводиться. Проверяю еще раз все, что может быть связанно с таким обеднением смеси.
На форсунках осциллографом проверяю питание — в норме падений нет! Управление с блока на форсунки приходит там широтно импульсная модуляцияно длительность удержания форсунки в открытом состоянии менее 1 мс. Мало конечно, вот она и не заводится.
Запись №3. Диагностика. Кое-что о диагностике Nissan…USB OBD-II-2 KKL 409.1
Данная статья посвящена тому, как можно провести электронную диагностику автомобиля (в первую очередь Nissan с диагностическим разъемом под колодку OBD-II).
А началось все с того, что troeca как-то шутя упрекнул меня в том что имея два ниссана, я не имею ничего для их диагностики.)) После этого у меня появилось к нему множество вопросов, на которые я сразу же получал ответы. Кабель был заказан на ebay, и шел ко мне чуть больше месяца.
Итак, встречайте: USB OBD-II-2 KKL 409.1 OBD2 Cable VAG-COM for VW/AUDI
Радость была не долгой, он оказался не исправным, правда обнаружилось это не сразу, более подробно вы можете ознакомиться с этим в моих записях:1. Диагностика. Разбираемся в контактах разъема OBD-2 Альмеры.2. Диагностика. Косячный адапер.
Как видите, все-таки я его победил)))
Конечно я могу предположить что читателю вряд ли захочется читать весь текст, изложенный в моих статьях, поэтому буду наиболее краток.
Диагностировать с помощью данного кабеля можно НЕ ВСЕ СИСТЕМЫ АВТО! Почему? Да потому, что это особенность Nissan, впендюрить новое, но и оставить старое… В общем при желании более детально изучить данный вопрос, welcom на Вингроад-клуб, где все четко и понятно расписано.
На автомобилях Nissan March K12 и Nissan Almera N16 диагностика двигателя прошла вполне успешно, ошибки были считаны и удалены.
Для диагностики использовалась программа Tecu-3, но перед тем как соберетесь это проделать, обязательно прочитайте инструкцию к программе. Ошибки пишет именно ниссановские, так что за расшифровкой в мануал.
Источник
Диагностический разъем Nissan Terrano и его значение для автомобильных сервисов
Данный разъем используется для чтения ошибок, проведения технической диагностики и программирования различных систем автомобиля. С помощью специального диагностического сканера или компьютера сервисный персонал может получить доступ к электронным системам автомобиля и произвести анализ их работы.
Значение диагностического разъема Nissan Terrano для автомобильных сервисов не может быть переоценено. Благодаря возможности чтения ошибок и проведения диагностики, сервисные центры могут быстро и точно определить неисправности автомобиля и предложить соответствующие ремонтные мероприятия. Это ускоряет процесс поиска и устранения проблем, что экономит время клиента и позволяет в максимально короткие сроки вернуть автомобиль в рабочее состояние.
Кроме того, с помощью диагностического разъема Nissan Terrano можно производить программирование различных систем автомобиля, что особенно актуально при замене важных компонентов или проведении настройки определенных параметров. Это позволяет настроить автомобиль под индивидуальные потребности владельца и улучшить его производительность.
Таким образом, диагностический разъем Nissan Terrano является неотъемлемой частью автомобильных сервисов и позволяет производить оперативную диагностику и ремонт автомобилей данной марки. Он обеспечивает высокую точность определения неисправностей и позволяет производить программирование различных систем, что способствует более эффективному ремонту и настройке автомобилей Nissan Terrano.
Диагностический разъем Nissan Terrano
Для проведения диагностики автомобиля Nissan Terrano необходимо подключиться к диагностическому разъему, который находится в салоне автомобиля. Разъем расположен вблизи рулевой колонки и может быть немного смещен в сторону пассажирского сиденья.
Диагностический разъем Nissan Terrano имеет 16-ти контактный разъем OBD-II. Он позволяет подключиться к электронной системе управления автомобилем и считать ошибки, а также осуществлять иные диагностические процедуры.
Важно помнить, что для работы с диагностическим разъемом, вам понадобится специальный сканер (диагностическое устройство), который можно приобрести в специализированных магазинах или автосервисах. Для подключения сканера к диагностическому разъему Nissan Terrano нужно:
Для подключения сканера к диагностическому разъему Nissan Terrano нужно:
- Найти диагностический разъем, расположенный вблизи рулевой колонки.
- Вставить разъем сканера в диагностический разъем автомобиля.
- Включить зажигание автомобиля, чтобы включить питание диагностического разъема.
- Запустить сканер и выполнить необходимые диагностические процедуры.
Обратите внимание, что все проводные и беспроводные датчики и диагностические устройства, которые вы подключаете к разъему необходимо использовать в соответствии с инструкциями, чтобы избежать возможных повреждений автомобиля или диагностического оборудования
Важно: перед использованием какого-либо диагностического оборудования рекомендуется ознакомиться с инструкцией и необходимо проявлять осторожность при работе с разъемом автомобиля
Важно: перед использованием какого-либо диагностического оборудования рекомендуется ознакомиться с инструкцией и необходимо проявлять осторожность при работе с разъемом автомобиля. Не забудьте отключить разъем после окончания диагностических процедур, чтобы избежать разрядки аккумулятора автомобиля
Не забудьте отключить разъем после окончания диагностических процедур, чтобы избежать разрядки аккумулятора автомобиля.
ScanXL
Платная программа
ScanXL — еще одна профессиональная программа для адаптеров ELM327, имеющая высокую популярность среди отечественных автомастерских. Основная причина этого — поддержка широкого спектра автомобилей, начиная с 1996 года выпуска, в т.ч. и отечественных марок. Программа ScanXL распространяется платно, не поддерживает русского языка (но в сети имеются довольно неплохие любительские русификаторы). Для использования приложения подойдет любой компьютер под управлением Windows XP или выше.
Как и в случае с ScanMaster-ELM, программ ScanXL является универсальным программным обеспечением для OBD-II адаптеров, поддерживающих протоколы ELM327, J1850 PWM/VPW, KWP2000 и CAN (4 разновидности). Утилита также способна считывать параметры (сохраненные и в режиме реального времени) любых электромеханических узлов автомобиля, поддерживающих управление от ЭБУ.
Отметим следующие ключевые функции ScanXL:
- Чтение и удаление (в т.ч. тех, что еще не были просмотрены владельцем авто) кодов неисправности.
- Отображение сохраненных иди текущих (в режиме реального времени) данных с датчиков.
- Чтение истории стоп-кадров.
- Отображение расположения лямбда-зонда и результатов его диагностики.
- Мониторинг пропусков зажигания, параметров топливной системы, катализатора, системы EVAP, климат-контроля, системы EGR и многих других компонентов.
- Получение мощностных и скоростных характеристик автомобиля на основе вносимых пользователем параметров авто.
- Визуализация данных с приборной панели, а также параметров работы двигателя и коробки передач, уровней и статистики расхода топлива, и многое другое.
- Возможность написания в самой программе и импорта PID-скриптов, благодаря которым пользователь может автоматизировать диагностику автомобилей конкретных марок и моделей.
- Возможность импорта внешних плагинов, расширяющих функционал программы (к примеру, можно добавить плагин для работы с конкретной маркой авто).
- Возможность создания собственных наборов графиков визуализации.
- Создание собственных профилей с настройками под конкретные автомобили с возможностью быстрого переключения между ними (созданными профилями).
Таким образом, ScanXL — программа, рассчитанная, скорее, на профессиональное использование в автомастерских.
Существует две версии программы ScanXL — Standard и Professional. На момент написания обзора их стоимость составляла $124.95 и $199.95, соответственно. Также имеется возможность приобретения плагинов для автомобилей Ford, GM и Mazda, каждый из которых продается разработчиками программы по $99.95.
Скачать ScanXL
Проверка работы двигателя и системы охлаждения
Во время проверки работы двигателя необходимо обратить внимание на следующие моменты:
Запуск двигателя: убедитесь, что двигатель запускается сразу и работает стабильно.
Работа на холостом ходу: проверьте ровность хода двигателя при работе на холостом ходу. Не должно быть посторонних звуков или вибраций.
Ускорение: проверьте отзывчивость двигателя при ускорении
Он должен реагировать без задержек и потери мощности.
Дым из выхлопной трубы: обратите внимание на цвет и запах выхлопных газов. Неправильный цвет или запах может указывать на проблемы с двигателем.
Проверка системы охлаждения включает следующие шаги:
Уровень охлаждающей жидкости: проверьте уровень охлаждающей жидкости в расширительном бачке. Он должен находиться в пределах рекомендуемого уровня.
Наличие утечек: осмотрите систему охлаждения на предмет возможных утечек охлаждающей жидкости
Обратите внимание на места соединений и патрубки.
Работа вентилятора: убедитесь, что вентилятор системы охлаждения включается при достижении определенной температуры двигателя. При необходимости замените или отремонтируйте вентилятор.
Антифриз: проверьте состояние антифриза и его защитные свойства
Он должен быть чистым и иметь соответствующую концентрацию для безопасной работы системы охлаждения.
Если в процессе проверки вы обнаружите какие-либо проблемы, рекомендуется обратиться к специалисту для более подробного диагностирования и устранения неполадок.
