Дроссельная заслонка ниссан кашкай: обучение и адаптация

Чистка дроссельной заслонки

Очищать данный узел автомобиля необходимо в правильной посредственности. Подробная инструкция:

1. Следует достать дроссельную заслонку. Для этого стоит в первую очередь снять воздухопровод, соединяющий дроссель с воздушным фильтром. Это можно сделать специальным ключом.
2. Следующий этап – это снятие самой заслонки. В зависимости от конструктивных особенностей мотора, эта манипуляция производится с некоторыми отличиями. Но основные действия такие: снимаются болты крепления, разбираются наложенные разъемы.
3. Чистка проводится специальными средствами, которые имеют отличные очистительные свойства и снимают даже малейший налет маслянистых загрязнений. Пользуется спросом карбюраторный очиститель. Его можно найти в любом автомобильном магазине. Стоимость его доступная.
4. Средство распыляется на поверхность заслонки и при помощи сухого куска ткани снимается загрязнение. Не нужно прилагать усилия. Проведя легонько тканью можно быстро очистить дроссель сверху и внутри.
5. Если имеется в наличии решетка защиты, тогда ее также следует почистить.
6. Произвести монтаж ДЗ, подсоединить все снятые ранее детали, прикрутить воздуховод.
7. Проверить работу системы.

Как проверить ДПДЗ

Здесь пойдёт речь о том, как тестировать датчики дроссельной заслонки, какие могут быть неисправности и как их выявлять.

Проверка напряжения

1. Подсоедините чёрный провод (минус) цифрового мультиметра к корпусу или минусу аккумулятора.
2. Найдите клеммы опорного напряжения (+5 вольт), заземления и сигнального напряжения.
3. Подключите красный провод мультиметра (плюс) к выводу сигнального напряжения.
4. Включите зажигание, но не запускайте двигатель. В большинстве автомобилей показания напряжения должны быть менее 0,7 В.
5. Откройте и закройте дроссельную заслонку несколько раз, проверив плавность изменения напряжения.

Проверка сопротивления датчика

1. Отключить разъём датчика.
2. Подключить мультиметр в режиме измерения сопротивления (Ом) между выводом бегунка потенциометра и клеммой опорного напряжения. Или между бегунком и землёй.
3. Откройте и закройте дроссельную заслонку несколько раз и проверьте плавность изменения сопротивления. Если сопротивление потенциометра бесконечно или равно нулю, это указывает на неисправность.
4. Мы не указываем точные значения сопротивления потенциометра. Одна из причин заключается в том, что многие производители не публикуют контрольные данные. Тот факт, что сопротивление потенциометра находится в определенных пределах, менее важен, чем правильная работа потенциометра, то есть плавное изменение сопротивления при перемещении дроссельной заслонки.
5. Подключите мультиметр между землей и выводом опорного напряжения. Сопротивление должно быть постоянным.
6. Если сопротивление бесконечно или мало, потенциометр необходимо заменить.

Дроссельная заслонка Ниссан Кашкай: обучение и адаптация

Замена КХХ и ремонт ECM на Nissan Sunny 2000 года с двигателем QG15. Часть 3 – Разборка дроссельного узла.

Часть 3 из 6. Разборка узлов.

В этой части статьи о том как снять блок дроссельной заслонки ( БДЗ ) , узел с клапаном холостого хода. Подготовить их к профилактике или замене.

Инструменты и материалы.

Ключи и головки от 8 до 14. Точно размеры не помню, но большинство болтов крутил ключем на 10. Отвертка крестовая, средний размер. Вольтметр желателен для диагностики шагового. Очиститель карбюратора желателен для очистки дроссельного узла. Герметик для системы охлаждения крайне желателен. Я использовал красный ABRO. Возможно антифриз, если старый сильно ушел ( на долив если знаешь какой, или на замену, что тоже не плохо ) Для откручивания старых винтов зачастую незаменим WD40.

Процесс

Снимаем минусовую клемму с аккумулятора. В перспективе это возможно избавит от переобучения компа. Снимаем три разъема с блока дроссельной заслонки ( БДЗ ). Снимаем патрубок с мафом и воздушным фильтром. Ослабляем хомут крепления патрубка к БДЗ. Снимаем разъем с мафа. Снимаем воздушный фильтр, сам фильтр оставляем в патрубке, чтобы грязь не попала в маф. Чувствителен он к грязи. Снимаем несколько патрубков походу, что мешают снятию узла с мафом и воздуханом. Отвинчиваем два винта крепления большой черной пластиковой коробки. Снимаем с БДЗ патрубок с мафом, воздушным фильтром и большой черной коробкой, вытаскиваем его из под капота.

Снимаем дроссельный узел.

Если двигатель накрыт пластиковым кожухом, отвичиваем 4 крепящих его винта и снимаем кожух. Снимаем металлическую пластину защищающую тросик газа. Для этого отвинчиваем два винта. Снимаем тросик газа. К КХХ подходят два патрубка с антифризом. С помощью маленьких пасатиж, ослабляем хомуты крепящие патрубки к КХХ, хомуты опускаем по патрубку, чтобы потом, когда будем патрубки снимать, они не мешались. Отвинчиваем винты крепящие БДЗ, 4 штуки. Снимаем БДЗ придерживая металлическую прокладку, для этого у БДЗ есть выступы. Прокладку вытаскиваем и откладываем в сторону. Теперь БДЗ держится только на патрубках подвода антифриза. Снимаем патрубки с КХХ. У меня они сильно прикипели, подобраться к ним не удобно, вобщем стоит приготовиться морально ? . Из снятого патрубка сливается немного антифриза. Можно или подставить что-нибудь или заткнуть патрубки, давления там нет. БДЗ снят.

Снимаем КХХ.

Просто отвинчиваем все винты крепящие КХХ к БДЗ

Отверткой это стоит делать осторожно, шлицы мягкие и срываются на раз. Я на одном болте сорвал

Стоит побрызгать WD40, и если всё- таки срываются, то я к примеру достаточно легко открутил эти болты плоскогубцами после обработки WD40.

Проблема в адаптации заслонки

Адаптация может самопроизвольно сброситься. Это приведет к тому, что:

• Будет отключаться и включаться аккумулятор.
• Нестабильная работа в электронном центре автомобиля. Он будет «зависать», показывать неправильную информацию, обозначать много ошибок.
• Будет выключаться двигатель.

Причинами, которые к этому приводят, могут быть произведенные ранее такие действия:

• Когда снимался и устанавливался обратно аккумуляторный блок;
• Происходила перепрошивка электронной системы;
• Снималась дроссельная заслонка для ремонта или очищения;
• Происходил демонтаж акселераторной педали;
• Плохое состояние провода питания;
• Попадание лишней влаги в фишку.

Если электронная система износилась, показывает некорректные данные, выключается, проблема может заключаться в потенциометре. Он находится в середине дросселя. В его конструкции имеются графитовые ленты, которые требуют замены.

Особенности ремонта дроссельной заслонки

Когда фиксируются данные признаки и симптомы неисправности ДПДЗ, тогда следует проводить ремонтные работы. Их процесс зависит от неполадок. Они могут идти в комплексе или требовать замены одной непригодной части. Что чаще всего проводиться:

• Если датчики дросселя барахлят или вышли из строя, тогда их следует поменять. Они не подлежат ремонтным работам.
• В обязательном порядке следует произвести очищение регулятора холодного старта и заслонку дросселя от грязи.
• Замена прокладок, соединительных трубок из гофров, возвращение герметичности дроссельной заслонки.
• Замена старого, вышедшего из эксплуатации прибора на новый.

Адаптация и обучение электронной дроссельной заслоноки автомобилей Nissan

Новые автомобили Nissan оборудованы электронными дросселями. От электронной дроссельной заслонки зависит подача воздуха, необходимого для оптимальной работы мотора. Так же электронный дроссель регулирует холостой ход и прогревочные обороты мотора. Обычно после снятия клеммы аккумулятора, либо какого то ремонта связанного с отключением электропроводки двигателя или промывкой, прочисткой электронной дроссельной заслонки, либо с поломкой инжекторной системы управления мотора появляются проблемы связанные с оборотами холостого хода.

У мотора начинают плавать обороты, мотор не стабильно работает на холостых, при этом машина может ездить, будет заводиться. Часто владельцы таких Nissan или ремонтники, могут подумать, что за этим кроется неисправность – какая то поломка, дефект или что то неправильно собрано. Но никакой неисправности на самом деле нет, и все узлы автомобиля собраны правильно. Вся проблема заключается в сбое электроники, а именно необходимости обучения дроссельной заслонки правильной работе и холостому ходу. Сама процедура обучения не требует ни какого оборудования и осуществление адаптации (обучения) дросселя на Nissan доступно любому. Но в самой процедуре должна быть соблюдена точность проведения всех пунктов. Но даже доступность информации о процессе обучения не делает процедуру простой. Диагностическое оборудование, при рассогласовании дроссельной заслонки и при увеличении холостых оборотов у мотора, не выявляет никаких дефектов. И очень часто, даже ремонтники не могут объяснить причину внезапно увеличившихся холостых оборотов. После правильного обучения мотор работает в диапазоне 700-800 оборотов. Электронный дроссель очень чувствителен к грязевым отложениям и смолам, которые на нем откладываются в процессе эксплуатации машины. Из за этого начинают плавать или зависать холостые обороты мотора. А так же менее чувствителен отклик мотора на педаль газа при разгоне. Поэтому прочистка дросселя обязательна. Но если дроссель загрязнён очень сильно, после его прочистки происходит к рассогласование дросселя – и как следствие плавающие и некорректные обороты. Не чистить дроссель нельзя – в конце концов мотор будет работать не правильно. Если вы имеете возможность, вовремя прочищайте электронную дроссельную заслонку – раз в 15000 км. Если вы по каким либо причинам снимали разъем с электронного дросселя, с аккумулятора, или блока управления мотора Nissan,придется проводить процедуру адаптации дроссельной заслонки.

Пошаговая инструкция очистки

Обучение дроссельной заслонки и педали акселератора на Ниссан

Процедура обучения электронных дроссельных заслонок и педали акселератора на Ниссан должна быть выполнена каждый раз после того, как кабель датчика положения педали акселератора или электронный блок управления был разъединен.

• Двигатель и АКПП должны быть прогреты/температура двигателя должна быть 70-95 град, иначе не обучение не произойдет (вот это поймать трудно!)
• Если КПП автомат, поставить на Р
• Переключатель света на OFF, если нет «дневного» света; если есть — на габариты
• выключить печку и обогрев заднего стекла непосредственно перед обучением

1. Выключить зажигание (заглушить мотор) после всех прогревов как минимум на 10 сек
2. Убедившись, что педаль газа отпущена, включить зажигание (ключ в положение ON, мотор не заводить) и ждать 3 сек
3. В течение 5 сек быстро нажать (до упора!) и отпустить педаль газа 5 раз
4. Через 7 сек нажать до упора и держать педаль газа до тех пор, пока жёлтая лампочка CНЕСK ENGINE не станет мигать(

10сек) и не загорится постоянно(

20 сек)

Через 3 сек после постоянного загорания лампы отпустить педаль газа
Завести двигатель (если глохнет — повторить запуск) и ждать 20 сек
Нажать педаль газа 2-3 раза и убедиться, что мотор возвращается на нормальные холостые

Операция, необходимая для контроля выходного сигнала датчика положения педали акселератора. Она должна быть выполнена каждый раз, когда кабель датчика положения педали акселератора или ЭБУ был разъединен. Удостоверьтесь, что педаль акселератора полностью выпущена.

Источник статьи: http://www.automagistre.ru/blog/obuchenie-drosselja-nissan

Как почистить дроссельную заслонку (общие принципы)

Возможны два варианта чистки: без снятия узла и после демонтажа. В первом случае эффективность удаления нагара будет минимальной. Чистка без снятия проводится исключительно в крайних случаях, так как нагар снимается только с заслонки, а отложения на стенках и воздушных каналах остаются.

Полная очистка даёт более ощутимый эффект. Работы начинаются со снятия узла, который расположен между впускным коллектором и воздушным фильтром.

На автомобилях разных производителей работы могут отличиться, но не существенно. На большей части транспортных средств это происходит следующим образом

Гофра связывает заслонку с фильтром очистки воздуха: её необходимо снять в первую очередь; Далее, отключаем  датчик положения дроссельной заслонки и абсолютного давления (если имеется и установлен на авто); Потом нужно выдавить груз, который фиксирует трос педали акселератора демонтируем (отсоединяем) патрубки с охлаждающей жидкость

На этом этапе работы нужно проводить весьма осторожно. Если силовой агрегат полностью не остыл, то горячие капли технической жидкости при попадании на кожу человека могут вызвать ожог, помните об этом; Отсоединяем вентиляционные шланги картерных газов и абсорбера; После чего необходимо отвернуть крепления дроссельного узла и демонтировать его.
Сняв механизм, откручиваем регулятор холостого хода Его промывка и очистка весьма желательна

Чтобы промыть весь узел необходимо использовать специальные средства.

Промывка дроссельной заслонки возможна с использованием бюджетных моющих средств («Карбаклинер») и более эффективных, но дорогих.

Как проверить места, в которых может возникнуть подсос воздуха?

1. При помощи солярки пролейте места посадки форсунок;
2. Отсоедините ДМРВ от корпуса воздушного фильтра и прикройте его рукой. После этого гофра должна немного съёжиться и в лучшем случае из-за того что прекратился подсос воздуха двигатель заглохнет;
3. Отсоедините все кроме дроссельной заслонки и закройте её рукой. После этого из-за того что прекратился подсос воздуха двигатель также должен заглохнуть;
4. Опрыскивайте карбклинером места, в которых происходит подсос воздуха.

Адаптация и обучение электронной дроссельной заслоноки автомобилей Nissan

Новые автомобили Nissan оборудованы электронными дросселями. От электронной дроссельной заслонки зависит подача воздуха, необходимого для оптимальной работы мотора. Так же электронный дроссель регулирует холостой ход и прогревочные обороты мотора. Обычно после снятия клеммы аккумулятора, либо какого то ремонта связанного с отключением электропроводки двигателя или промывкой, прочисткой электронной дроссельной заслонки, либо с поломкой инжекторной системы управления мотора появляются проблемы связанные с оборотами холостого хода.

У мотора начинают плавать обороты, мотор не стабильно работает на холостых, при этом машина может ездить, будет заводиться. Часто владельцы таких Nissan или ремонтники, могут подумать, что за этим кроется неисправность – какая то поломка, дефект или что то неправильно собрано. Но никакой неисправности на самом деле нет, и все узлы автомобиля собраны правильно. Вся проблема заключается в сбое электроники, а именно необходимости обучения дроссельной заслонки правильной работе и холостому ходу. Сама процедура обучения не требует ни какого оборудования и осуществление адаптации (обучения) дросселя на Nissan доступно любому. Но в самой процедуре должна быть соблюдена точность проведения всех пунктов. Но даже доступность информации о процессе обучения не делает процедуру простой. Диагностическое оборудование, при рассогласовании дроссельной заслонки и при увеличении холостых оборотов у мотора, не выявляет никаких дефектов. И очень часто, даже ремонтники не могут объяснить причину внезапно увеличившихся холостых оборотов. После правильного обучения мотор работает в диапазоне 700-800 оборотов. Электронный дроссель очень чувствителен к грязевым отложениям и смолам, которые на нем откладываются в процессе эксплуатации машины. Из за этого начинают плавать или зависать холостые обороты мотора. А так же менее чувствителен отклик мотора на педаль газа при разгоне. Поэтому прочистка дросселя обязательна. Но если дроссель загрязнён очень сильно, после его прочистки происходит к рассогласование дросселя – и как следствие плавающие и некорректные обороты. Не чистить дроссель нельзя – в конце концов мотор будет работать не правильно. Если вы имеете возможность, вовремя прочищайте электронную дроссельную заслонку – раз в 15000 км. Если вы по каким либо причинам снимали разъем с электронного дросселя, с аккумулятора, или блока управления мотора Nissan,придется проводить процедуру адаптации дроссельной заслонки.

Инструкция по ремонту

Осмотрев получившуюся механическую картину со всех сторон, необходимо карбклинером провести чистку и смыв грязи с заслонки дросселя.

необходимо провести очистку

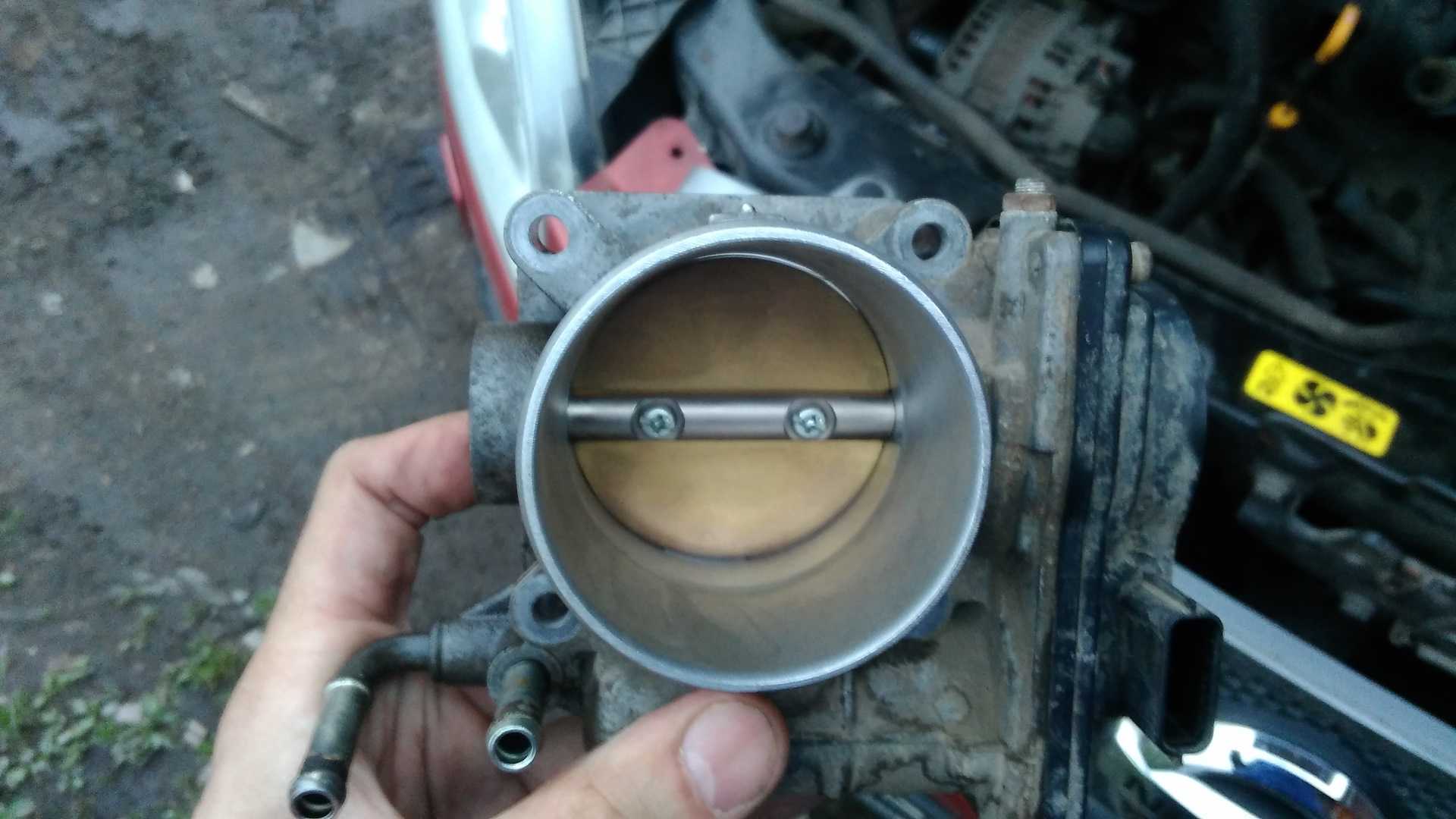

Теперь чистая дроссельная заслонка протирается чистой тряпочкой. При необходимости чистку рекомендуется провести ещё несколько раз подряд. Для большего результата на заслонку можно аккуратно нажимать сверху пальцем, приоткрывая её для лучшего проникновения карбклинера внутрь.

Теперь следует подробно рассмотреть процесс обучения решётки дросселя. Необходимо помнить, что для начала обучения ХХ, должны быть выполнены следующие условия:

• двигатель разогрет до температуры не менее чем 70 градусов (максимум — 95);
• если кпп автоматическая, то требуется поставить на Р;
• отключение обогрева заднего стекла в частности и печи – в общем – непосредственно перед началом обучения;
• в случае если отсутствует «дневной» свет, световой переключатель должен быть поставлен на OFF. Если таковой свет есть – на габаритные огни.

Для самого обучения необходимо иметь под рукой секундомер. Обучение проводится в следующие этапы:

• Выключение зажигания поле прогрева минимум на 10 секунд;
• При опущенной педали газа включить зажигание и подождать 3 секунды;
• Теперь есть 5 секунд для быстрого и полного нажатия педали газа 5 раз;
• Через 7 секунд педаль газа нажимается до упора и пребывает в таком положении 10 секунд до момента начала 20-секундного мерцания CНЕСK ENGINE – жёлтая лампочка – и её непрерывного света;
• Спустя 3 секунды после начала непрерывного свечения лампочки педаль опускается;
• Производится запуск двигателя и ожидается 20 секунд, после которых следует пару раз нажать на газ для оценки холостой работы двигателя.

Дорестайлинговые N16 имеют принципиально иной вид обучения, успех которого зависит от степени загрязнённости регулятора ХХ. Однако ввиду сложности проведения самой процедуры делать то без должного умения или консультанта рядом крайне не рекомендуется.

Для осуществления процесса обучения необходимы следующие условия:

• батарея напряжением в 12.9 на ХХ;
• температура двигателя от 70 до 99 градусов;
• наличие селектора в P или N;
• отключенные обогрев, кондиционер, фары. При наличии «евросвета» — включенные габариты;
• нахождение руля в среднем положении – колёса соответственно;
• разогретый двигатель за 10 минут до обучения;
• неработающий радиаторный вентилятор.

Этапы процесса обучения следующие:

• Включение зажигания на 1 секунду и его выключение – на 10 секунд;
• Включение и прогревание двигателя до 70 (99) градусов;
• Заглушение двигателя и ожидания больше 9 секунд. Теперь необходимо выполнить завод машины и продержания её более 28 секунд на ХХ;
• Выполнить съём коричневого разъема датчика дроссельного положения, а затем в течение 5 секунд вернуть его на место;
• После 20 секунд ожидания следует убедиться в нахождении ХХ в пределах нормативов МКПП 650-750; АКПП 750-850

Теперь после двукратного нажатия педали газа показатели ХХ должны возвращаться к указанным нормам. Следует несколько раз в этом убедиться.

Обучение элемента

Двигатели внутреннего сгорания Nissan Almera N16, Classic и G15 похожи по своей общей структуре, поэтому процесс адаптации дроссельной заслонки к новому режиму вождения одинаков для всех трех моделей. Данный процесс потребует большого терпения и усидчивости от водителя, поскольку выверять нужно каждую секунду.

Перед началом обучающих процедур важно выполнить ряд действий, которые направлены на подготовку двигателя. Во-первых, важно придерживаться температурного режима двигателя

Для этого надо запустить агрегат, прогреть и на 5–10 минут заглушить. Это позволяет довести температуру до 70–90 градусов, необходимых для успешного обучения. Важно также выключить печку, обогрев стекол и зеркал, а также фары (можно переключить на габаритки).

Непосредственно адаптация заслонки должна обязательно проводиться с секундомером, поскольку каждый промежуток времени нужно в точности соблюдать.

Первый шаг – заглушить мотор после повторного прогрева до 70–90 градусов на 10–15 секунд. Далее нужно включить зажигание и выждать 3 секунды, после чего до упора нажать и отпустить до полного подъема педаль газа. Необходимо выполнить данное действие 5 раз, причем очень быстро. Шестой раз нужно зажать педаль спустя 7 секунд после предыдущей процедуры и держать ее столько, сколько требуется для реакции индикатора «Check Engine» (до постоянного загорания пройдет порядка 20 секунд).

К сожалению, обучение дроссельной заслонки Ниссан Альмера Классик, Н16 и Г15 может помочь не сразу. В таком случае есть другой алгоритм. Условия подготовки остаются прежними. Первая часть проходит аналогично предыдущему способу: зажигание, 3, 5 и 7 секунд ожидания, 6 нажатий на педаль. Однако в данном случае после того, как индикатор «Check Engine» начал мигать (9–11 секунд после 6-го вдавливания газа), нужно отсчитывать время не по секундомеру, а по количеству «миганий». Многим водителям такая тактика приходится очень кстати.

Есть еще один альтернативный вариант, но разница в нем по факту заключается лишь в способе отсчета времени: вместо постоянных промежутков некоторые автовладельцы предпочитают запускать секундомер сразу же с первым шагом обучения, а в дальнейшем лишь отмерять, на какой секунде нужно совершить то или иное действие.

На самом деле все зависит от самого водителя и его субъективных ощущений.

Адаптация педали газа, холостых оборотов и ДЗ

Если демонтаж и очистка механизма осуществлялась по другому алгоритму, то вполне возможно, потребуется обучение дроссельной заслонки Кашкай. Порядок адаптации для МКПП И CVT аналогичен.

При возникновении скачков во время работы дроссельного узла при взведении акселератора, требуется адаптация педали газа, самого дросселя и холостого хода. Адаптация педали выполняется по следующей схеме:

• нужно взвести зажигание на 2 секунды, не придавливая педаль газа;
• затем отключить и подождать 10 секунд, затем повторить процедуру, при этом, двигатель работать не должен.

Адаптация дросселя на холостом ходу осуществляется по аналогичному алгоритму:

• в первую очередь нужно включить зажигание, не надавливая педаль газа.
• отключить зажигание.

Если на протяжении последующих 10 секунд в механизме дросселя наблюдается своеобразное жужжание, то настройка произведена успешно.

Настройка оборотов холостого хода

Перед настройкой холостого хода потребуется произвести предварительную подготовку:

• убедиться, что коробка передач хорошо разогрета;
• показатель напряжения АКБ составляет не меньше 12,9 В;
• а температура жидкости в двигателе в пределах от 70 до 100 градусов;
• включить рычаг переключения скоростей в режим блокировки «Р»;
• отключить всю электронику — магнитолу, охлаждение, освещение, прогрев заднего окна.
• руль зафиксировать по прямой.

Для последующих манипуляций и адаптации XX потребуется секундомер.

Адаптация холостого хода:

• первоначально потребуется произвести адаптацию педали газа и дроссельной подачи воздуха на холостых оборотах, по алгоритму;
• затем нужно завести и разогреть двигатель до оптимальной рабочей температуры;
• после потребуется на 10 секунд отключить зажигание;
• далее, не трогая газовую педаль, обратно включить зажигание на 3 секунды;
• на протяжении следующих пяти секунд потребуется 5 раз надавить педаль газа;
• спустя 7 секунд после окончания предыдущих манипуляций, нужно зажать педаль газа на 20 секунд и дождаться пока лампочка сигнализатора MI не замигает а потом станет гореть непрерывно. (Мигание желтого индикатора указывает на переход в режим диагностики.)
• затем спустя 3 секунды, нужно возвратить акселератор в исходное положение, и произвести запуск мотора на холостых оборотах.

Для того, чтобы удостовериться, что адаптация дроссельной заслонки Ниссан Кашкай произошла успешно, потребуется завести двигатель авто, и надавив на газовую педаль, проверить оборотность двигателя на холостом ходу и параметры угла опережения зажигания. Если при этом не наблюдается никаких подергиваний в работе механизма, то процесс прошел удачно.

В противном случае, придется повторить процесс адаптации с начала и до конца, пока не будет достигнут необходимый результат.

С первого раза проделать это получается у не многих.

Как чистить дроссельную заслонку

Когда двигатель Nissan Qashqai сразу запускаться не хочет, а делает это после нескольких попыток, на холостых оборотах случаются провалы и ощущается «подёргивание» авто на небольшой скорости – значит, пора чистить дроссельный механизм от масляной пыли и отложений после действия картерных газов.

Ведь воздух, проходя от фильтра через датчик массового расхода, проникает в дроссельный механизм и оттуда в коллектор

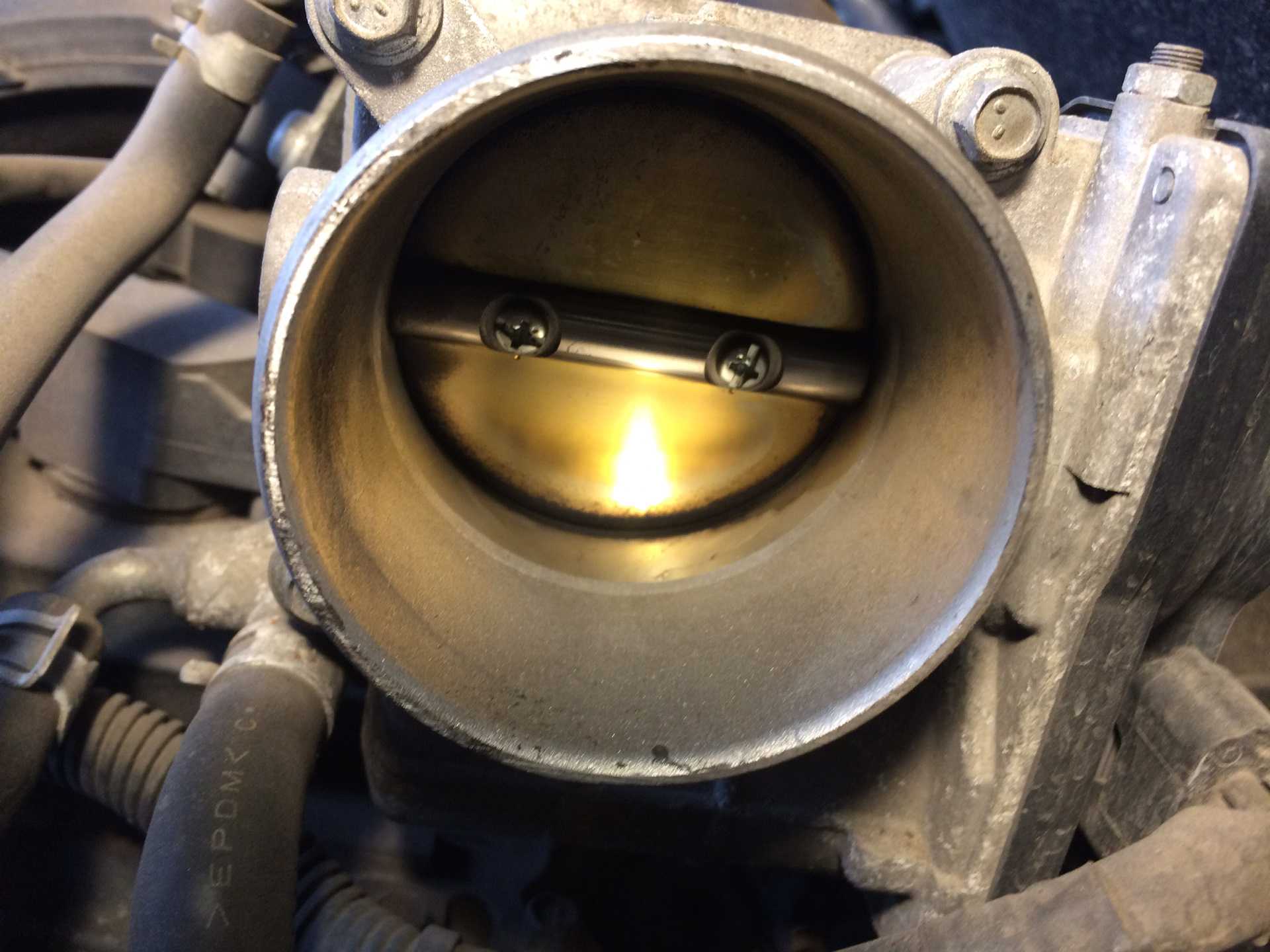

Очень важно состояние дроссельной заслонки: если на ней скопились отложения и грязь, значит, меньше ТВС идет в цилиндры и приходится больше давить на педаль

Чистить заслонку нужно через каждые 30 тыс. пройденных километров. Последовательность выполнения работы такова:

1. Снимаем гофрированный трубопровод фильтра для воздуха и держатель трубки газов картера, отсоединяем шланги адсорбера и жидкости для охлаждения. (фото 004-01)
2. Узел дросселя снимаем, выкрутив четыре винта. Убираем тросик от педали газа и вынимаем дроссельный механизм. (фото 004-02)
3. Снимаем прокладку дроссельного узла и осматриваем её целостность. (фото 004-03)
4. Заодно прочищаем регулятор холостых оборотов и датчик положения заслонки.
5. Рекомендуется чистить узел дросселя мягкой кисточкой, используя очищающее средство для карбюратора или тормозов. (фото 004-00)
6. Очистив узел дроссельной заслонки, ставим его на место, соединяем тросик газа, все шланги и гофру фильтрующего элемента.

После чистки необходимо пройти адаптацию дроссельной заслонки.

Как чистить дроссельную заслонку

Когда двигатель Nissan Qashqai сразу запускаться не хочет, а делает это после нескольких попыток, на холостых оборотах случаются провалы и ощущается «подёргивание» авто на небольшой скорости – значит, пора чистить дроссельный механизм от масляной пыли и отложений после действия картерных газов.

Ведь воздух, проходя от фильтра через датчик массового расхода, проникает в дроссельный механизм и оттуда в коллектор

Очень важно состояние дроссельной заслонки: если на ней скопились отложения и грязь, значит, меньше ТВС идет в цилиндры и приходится больше давить на педаль

Чистить заслонку нужно через каждые 30 тыс. пройденных километров. Последовательность выполнения работы такова:

1. Снимаем гофрированный трубопровод фильтра для воздуха и держатель трубки газов картера, отсоединяем шланги адсорбера и жидкости для охлаждения. (фото 004-01)
2. Узел дросселя снимаем, выкрутив четыре винта. Убираем тросик от педали газа и вынимаем дроссельный механизм. (фото 004-02)
3. Снимаем прокладку дроссельного узла и осматриваем её целостность. (фото 004-03)
4. Заодно прочищаем регулятор холостых оборотов и датчик положения заслонки.
5. Рекомендуется чистить узел дросселя мягкой кисточкой, используя очищающее средство для карбюратора или тормозов. (фото 004-00)
6. Очистив узел дроссельной заслонки, ставим его на место, соединяем тросик газа, все шланги и гофру фильтрующего элемента.

После чистки необходимо пройти адаптацию дроссельной заслонки.

Как происходит регулировка заслонки?

Чтобы выполнить адаптацию, необходимо иметь диагностический софт, а также мотортестер. Регулировка датчика Nissan предполагает выполнение нескольких основных действий, однако сначала нужно рассмотреть некоторые обозначения:

1. 01 (двигатель)
2. 04 (базовые установки)
3. 60 (адаптация заслонки). Для некоторых, более старых моделей Nissan, этот адрес – 98.

Теперь можно рассмотреть и алгоритм выполнения всех действий:

• В поле 60 следует нажать на кнопку «настроить». Вполне возможно, что вместо «настроить» будет написано «адаптировать»;
• Сразу же после нажатия на экране датчика появятся проценты, а также слова «адаптация выполняется»;
• Спустя несколько секунд должна появиться еще одна надпись «Адаптация ОК». Если это не произошло, значит, что-то пошло не так.

Важно! Перед началом выполнения вышеизложенных действий следует включить зажигание автомобиля Nissan, чтобы его мотор работал

Проверка

Дроссельная заслонка Ниссан Необходимо проверить, каким является угол между каналами 1 и 3. Его величина не должна быть большей или меньшей 3,5. Теперь следует разогреть двигатель до 85 градусов, заглушить его. Желательно сразу же начинать процесс адаптации датчика. По окончании процесса, желательно выключить зажигание примерно на 15 секунд. Промывка также должна происходить максимально аккуратно, чтобы нигде не были задеты контакты.

Промывание дросселя

Важно промыть дроссель автомобиля Nissan перед тем, как будет начата регулировка. Большинство автолюбителей с этой целью используют очиститель карбюратора

Он также неплохо справляется с устранением грязи

Чтобы появился доступ к входной части заслонки датчика, следует убрать все патрубки. Промывать устройство следует с помощью специального баллончика и трубочки. После окончания процедуры, автомобиль Nissan следует завести. Вполне возможно, что из-за неправильной регулировки датчика, машина будет запущена не с первого раза

Он также неплохо справляется с устранением грязи. Чтобы появился доступ к входной части заслонки датчика, следует убрать все патрубки. Промывать устройство следует с помощью специального баллончика и трубочки. После окончания процедуры, автомобиль Nissan следует завести. Вполне возможно, что из-за неправильной регулировки датчика, машина будет запущена не с первого раза.

Но в некоторых случаях проблема состоит в том, что моторчику не хватает сил для закрытия заслонки, когда выполняется регулировка. При этом владелец автомобиля Nissan может самостоятельно ему помочь: нажать несколько раз на язычок (5-6), после чего моторчик придет в норму. Некоторые люди не снимают дроссель, а сразу же используют растворитель и зубную щетку. Однако следует понимать, что симосы могут не адаптироваться с первого раза: когда начинают его адаптацию, он дергается, шевелится в разные стороны, при включенном зажигании сильно гудит, но после его выключения замолкает примерно через 5 секунд.

Даже после промывки дроссельной заслонки в целях адаптации датчика, ее адаптация также необходима. И даже ели на экране датчика пишет «Адаптация ОК», устройство следует отрегулировать еще раз. Если же этого не сделать, то после будет тяжело заводить, и она будет вести себя совсем иначе на холостом ходу. Примерно через неделю этот дефект должен исчезнуть, но он может нанести непоправимый вред автомобилю Nissan. Еще одно условие правильной работы машины – прогревание двигателя до 80 градусов. Если этого не сделать, то даже при качественно выполненной адаптации могут наблюдаться проблемы.

Неисправности регулятора холостого хода

Как известно, регулятор холостого хода, или, как его еще называют, датчик холостого хода, предназначен для автоматизации регулировки, а также стабилизации холостого хода силового агрегата с инжекторной системой питания. В конструкции регулятора предусмотрен электромотор и конусная игла.

Чаще всего, в системе управления силовым агрегатом не предусмотрена самодиагностика данного датчика. Потому при его поломке загорится индикатор «CHECK ENGINE».

Кроме того, неисправности регулятора холостого хода сопровождаются некоторыми характерными симптомами:
{typography list_number_bullet_blue}1. Непроизвольное «плавание» оборотов (их повышение или снижение);||2. Неустойчивая работа мотора на холостом ходу;||3. После запуска холодного силового агрегата он не работает на повышенных оборотах как обычно;||4. Двигатель глохнет при выключении передачи;||5. Понижение оборотов мотора при включении различных электроприборов, дающих нагрузку: печки, фар, противотуманных фар и пр.{/typography}

Существует два основных способа выявления неисправности регулятора холостого хода:
{typography list_number_bullet_green}1. Отключить колодку проводов от устройства. При помощи мультиметра необходимо измерить сопротивление обмоток датчика. Между контактами А и В, а также С и D должно находиться в пределах от 40 до 80 Ом. В противном случае требуется замена датчика холостого хода. Если же значения соответствуют нормативу, то далее нужно измерить сопротивление между контактами А и D, а затем – между В и С. Мультиметр должен показывать символ бесконечности, то есть обрыв электроцепи. В иных ситуациях также требуется замена устройства.||2. Демонтировать датчик, открутив крепежные винты. Вынув его с места, необходимо подсоединить колодку проводов. На кончик иглы датчика необходимо легко положить палец без усилия. Исправный датчик при выключении зажигания должен полностью выдвигать иглу. При включении зажигания можно почувствовать легкий толчок в палец. В противном случае имеет место быть неисправность регулятора холостого хода.{/typography} Регулятор холостого хода является неремонтируемым узлом. Хотя может помочь его очистка. Для этого потребуется его демонтаж, а также средство для очистки карбюратора или же wd-40. После отключения колодки проводов необходимо аккуратно при помощи ватной палочки, смоченной вышеописанными препаратами, прочистить контакты.

Далее необходимо осуществить снятие датчика и его визуальный осмотр. Если датчик покрыт маслом и черной грязью, то требуется его очистка. При помощи вышеописанных средств необходимо обильно брызнуть на конусную иглу и пружинку. Таким образом, осуществляется их очистка.

После этого осуществляется просушка чистого датчика. Перед установкой регулятора на место необходимо проверить расстояние от его корпуса до самой иглы. Оно должно составлять 23 миллиметра.

Если после осуществления очистки регулятора изменений в работе мотора на холостом ходу не произошло, значит узел неисправен. Основными его поломками являются: обрыв провода внутри устройства, а также износ направляющих иглы. В любом случае, при выявлении данных поломок потребуется замена всего датчика. Ведь данный узел неремонтируемый. Хотя его стоимость не так уж велика. Потому для уверенности все же лучше сразу его заменить.

Монтаж очищенного или вновь приобретенного регулятора осуществляется в последовательности, обратной снятию. Напомним, что не стоит забывать о проверке расстояния от конечной точки иглы до фланца. Также специалисты рекомендуют смазать маслом уплотнительное кольцо, находящееся на фланце при помощи обычного моторного масла.

Как видим, диагностика неисправностей регулятора холостого хода и его замена – процедура несложная. Потому ее под силу осуществить самостоятельно.Неисправности регулятора холостого хода

Регулятор холостого хода предназначен для того, чтобы стабилизировать создаваемые двигателем обороты

Возникает логичный вопрос о том, настолько важно и необходимо присутствие этого устройства? А также можно ли вообще без него обойтись и как правильно осуществить ремонт в случае возникновения неисправности. От этого устройства зависит вся работа автомобиля

Для того, чтобы понять на какие рабочие процессы влияет регулятор холостого хода и почему возникает необходимость регулировать его работу необходимо иметь понятие о том, каковы принципы его работы.
