Чистка дроссельной заслонки за 10 минут

Пошаговая инструкция очистки

Чистить заслонку можно специальными аэрозолями (LIQUI MOLY DrosselKlappen-Reiniger (LM5111), Mannol Carburetor Cleaner, ABRO Carb&Choke Cleaner (CC-220)), то есть средствами для очистки карбюратора (карбклинерами). Также можно использовать подручные материалы (растворитель, ацетон, бензин или WD-40). Многие из этих средств имеют агрессивный химический состав, так что манипуляции лучше проводить в резиновых перчатках. Перед очисткой необходимо отсоединить все резиновые элементы с корпуса дроссельной заслонки, иначе существует немалый риск, что выбранное средство может их повредить.

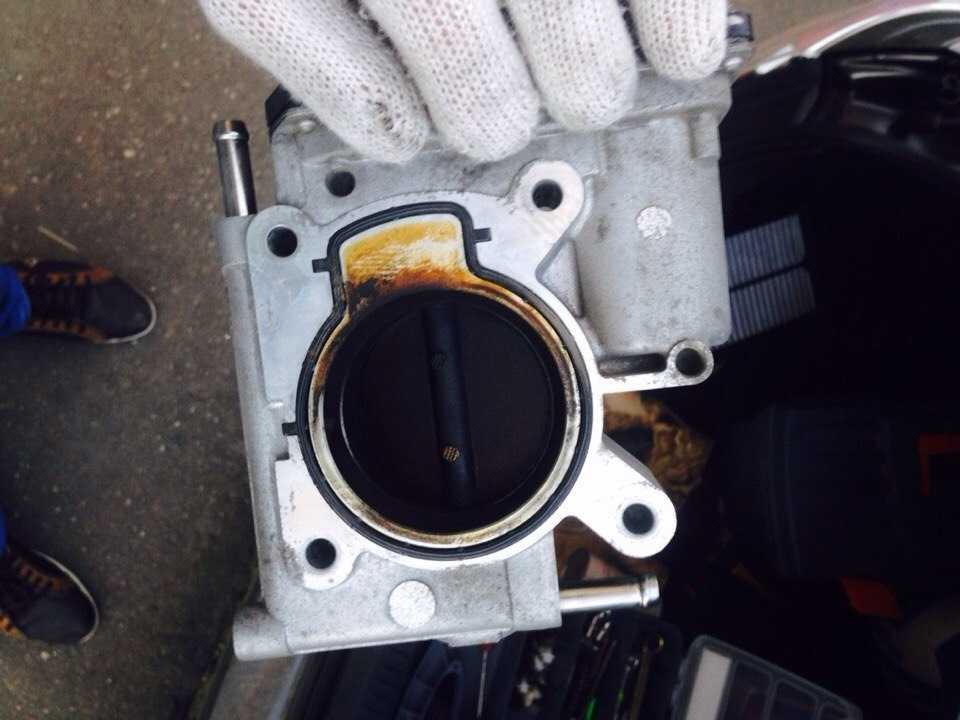

Очистке нужно подвергать не только саму заслонку, но и весь дроссельный узел, в том числе и каналы поступления добавочного воздуха.
Для очистки можно применить обычную кисточку, особо сильные загрязнения лучше удалять с помощью тряпки с мягким ворсом. Металлические щетки и грубые ветоши использовать нельзя, так как можно повредить молибденовый слой на поверхности узла.
В идеале нужно наносить средство на 10-15 минут, после чего кисточкой удалять его вместе с нагаром. После смыва следует повторить операцию — снова нанести средство для очистки, подождать некоторое время и удалить его вместе с грязью.

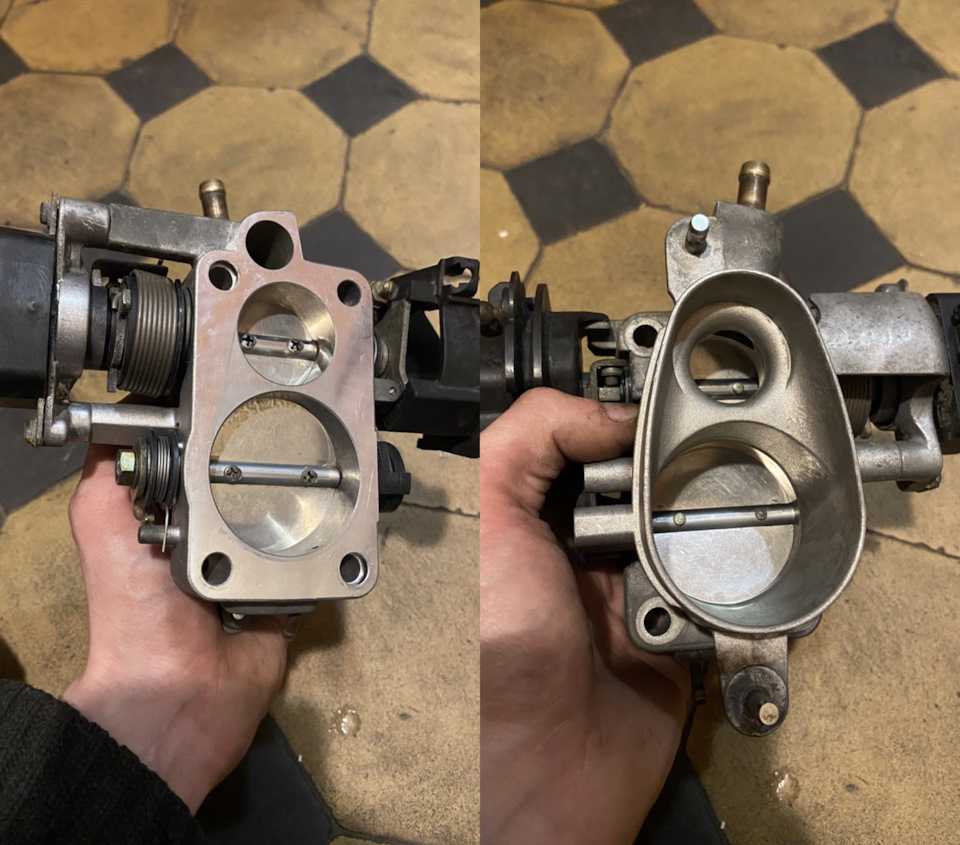

После удаления отложений узел можно собирать в обратной последовательности. Сначала на место нужно вернуть все резиновые элементы дроссельного узла, затем установить регулятор холостого хода, далее монтировать узел на место с помощью фиксирующей скобы. В конце следует установить корпус воздушного фильтра, затем подсоединить патрубок воздуховода.

В идеале, кроме средства для очистки, можно использовать баллончик со сжатым воздухом. Им можно продуть все каналы и отверстия узла, доступ к которым посредством кисточки затруднен. Также перед установкой дроссельного узла целесообразно заменить прокладку заслонки на новую, благо, что стоит она недорого.

Как правильно чистить ДМРВ

Рассмотрим процедуру чистки ДМРВ на примере автомобиля 10-го семейства — ВАЗ-2110:

Отключить зажигание.
Отсоединить разъем с ДМРВ.
Снять сам датчик, для чего открутить болты, которые крепят его к корпусу воздушного фильтра. В зависимости от модели автомобиля отключение ДМРВ может быть различным.
Датчик снимается со своего места, иначе его очистка не будет эффективной.
На самом устройстве есть область с двумя болтами — их также следует открутить.
Выбранное средство для чистки набирается в шприц, после чего брызгается на чувствительный элемент. Заодно при необходимости можно промыть колодку с контактами.
Дать время, чтобы все просохло.
Произвести сборку датчика с установкой его свое на место.

Чтобы сушка проходила быстрее, можно воспользоваться компрессором, только при минимальном давлении. При сильном загрязнении чувствительного элемента процедуру следует повторить несколько раз.

Но и в этом случае не всегда промывка дает желаемый результат, и остается отправляться в ближайший магазин за новым ДМРВ.

Как проверить ДМРВ на ВАЗ 2110 своими руками

ДМРВ — это датчик массового расхода воздуха. Он представляет собой электронное устройство, которое служит для подсчета количества поступающего из воздушного фильтра в цилиндры воздуха.

В зависимости от объема проходящего воздуха через датчик за определенный временной отрезок, передается соответствующая информация на электронный блок управления по средствам импульсного сигнала. По частоте импульса ЭБУ определяет соотношение топлива и воздуха в топливовоздушной смеси, осуществляется контроль срабатывания впрыска форсунок.

На ВАЗ 2110 данный датчик располагается на выходном патрубке воздухофильтра, соединяя его с гофрой.

Симптомы неисправности

Существует несколько признаков, по которым можно определить неисправность ДМРВ:

На панели приборов загорается лампочка проверки двигателя;
Заметно увеличивается расход топлива;
Автомобиль теряет в динамике и мощности, возникают провалы при попытках увеличить обороты двигателя;
Возникают трудности при старте на горячем моторе.

Но из-за чего именно возникают подобные симптомы? Причины неисправности датчика следующие.

В разъеме пропал контакт.
Воздушный фильтр, решетки или термодетекторы датчика загрязнились.
Возникли механические повреждения элементов датчика.

При возникновении первых признаков неисправности следует обязательно проверить ДМРВ, а затем, в зависимости от ситуации, выполнить очистку или замену устройства.

Проверка

Теперь о том, как проверить наш датчик. Сегодня применяют два основных способа проверки ДМРВ.

Двигатель проверяется в работе в условиях отключенного датчика массового расхода воздуха. Достаточно просто отключить питание от регулятора, и запустить мотор. Когда ДМРВ отсутствует во время запуска, электронный блок управления включает силовой агрегат в аварийном режиме. Обороты настраиваются на 1500 оборотов. Отключив датчик, проедьте несколько километров, оцените динамику, мощность. Если движок работает нормально, тогда причиной возникших симптомов стал датчик.

Второй метод потребует использование автомобильного тестера или вольтметра. Запустив зажигание, не заводите мотор. На тестере ставится порог напряжения 2В. Плюсовой щуп соединяется с желтым проводом на разъеме датчика, а черный щуп подключается к зеленому проводку. Далее ориентируйтесь по таблице.

Показатель	Состояние ДМРВ
0,99-1,02	Датчик функционирует нормально
1,02-1,03	Не идеальные, но пока допустимые показатели напряжения
1,04-1,05	Предельно допустимые значения, которые свидетельствуют о скорой поломке датчика
1,05 и более	ДМРВ вышел из строя, нуждается в замене

Liqui Moly

Как чистить датчик ДМРВ? Один из вариантов — жидкость для прочистки от Liqui Moly. Компания известна многим автолюбителям как производитель, делающий только качественные продукты для автомобилей. К тому же соотношение между надежностью и ценой — на оптимальном уровне. Что касается использования жидкости для прочистки ДМРВ, то большинство владельцев транспортных средств уже успели убедиться в ее эффективности. Это доказано не единой процедурой. И если датчик находится в работоспособном состоянии, то и после чистки он сможет прослужить не меньший срок.

Жидкость можно применять в отношении как дизельных, так и бензиновых моторов.

Обучение элемента

Двигатели внутреннего сгорания Nissan Almera N16, Classic и G15 похожи по своей общей структуре, поэтому процесс адаптации дроссельной заслонки к новому режиму вождения одинаков для всех трех моделей. Данный процесс потребует большого терпения и усидчивости от водителя, поскольку выверять нужно каждую секунду

Перед началом обучающих процедур важно выполнить ряд действий, которые направлены на подготовку двигателя. Во-первых, важно придерживаться температурного режима двигателя

Для этого надо запустить агрегат, прогреть и на 5–10 минут заглушить. Это позволяет довести температуру до 70–90 градусов, необходимых для успешного обучения. Важно также выключить печку, обогрев стекол и зеркал, а также фары (можно переключить на габаритки).

Первый шаг – заглушить мотор после повторного прогрева до 70–90 градусов на 10–15 секунд. Далее нужно включить зажигание и выждать 3 секунды, после чего до упора нажать и отпустить до полного подъема педаль газа. Необходимо выполнить данное действие 5 раз, причем очень быстро. Шестой раз нужно зажать педаль спустя 7 секунд после предыдущей процедуры и держать ее столько, сколько требуется для реакции индикатора «Check Engine» (до постоянного загорания пройдет порядка 20 секунд). Спустя 3 секунды нужно быстро опустить педаль газа, после чего двигатель требуется завести. Снова ожидание в 20 секунд, после чего педаль газа снова зажимается 2–4 раза для проверки состояния двигателя.

К сожалению, обучение дроссельной заслонки Ниссан Альмера Классик, Н16 и Г15 может помочь не сразу. В таком случае есть другой алгоритм. Условия подготовки остаются прежними. Первая часть проходит аналогично предыдущему способу: зажигание, 3, 5 и 7 секунд ожидания, 6 нажатий на педаль. Однако в данном случае после того, как индикатор «Check Engine» начал мигать (9–11 секунд после 6-го вдавливания газа), нужно отсчитывать время не по секундомеру, а по количеству «миганий». Многим водителям такая тактика приходится очень кстати.

На самом деле все зависит от самого водителя и его субъективных ощущений.

Что это за устройство такое?

Такой элемент имеется в любом современном автомобиле, поскольку эра карбюраторных двигателей прошла и за многие операции отвечает электронный блок управления (ЭБУ), или по-другому контролер. Многие водители его вообще «мозгами» называют.

ДМРВ служит для замера количества воздуха, подаваемого в двигатель. Однако данное устройство не измеряет его объем, а только определяет, какая масса проходит в единицу времени, направляя данные к ЭБУ. В свою очередь, контролер «понимает», сколько воздуха поступило в цилиндры в каждый момент времени, и в зависимости от этого проводит корректировку подачи топлива. В результате двигатель работает равномерно и без перебоев.

Новичков может интересовать не только, можно ли чистить ДМРВ, но, собственно, и где он находится. Как правило, данное устройство расположено в области между корпусом воздушного фильтра и патрубком, который идет на дроссельную заслонку. Им оснащаются не только бензиновые, но и дизельные силовые агрегаты.

Инструкция по ремонту

Осмотрев получившуюся механическую картину со всех сторон, необходимо карбклинером провести чистку и смыв грязи с заслонки дросселя.

необходимо провести очистку

Теперь чистая дроссельная заслонка протирается чистой тряпочкой. При необходимости чистку рекомендуется провести ещё несколько раз подряд. Для большего результата на заслонку можно аккуратно нажимать сверху пальцем, приоткрывая её для лучшего проникновения карбклинера внутрь.

Теперь следует подробно рассмотреть процесс обучения решётки дросселя. Необходимо помнить, что для начала обучения ХХ, должны быть выполнены следующие условия:

двигатель разогрет до температуры не менее чем 70 градусов (максимум — 95);
если кпп автоматическая, то требуется поставить на Р;
отключение обогрева заднего стекла в частности и печи – в общем – непосредственно перед началом обучения;
в случае если отсутствует «дневной» свет, световой переключатель должен быть поставлен на OFF. Если таковой свет есть – на габаритные огни.

Для самого обучения необходимо иметь под рукой секундомер. Обучение проводится в следующие этапы:

Выключение зажигания поле прогрева минимум на 10 секунд;
При опущенной педали газа включить зажигание и подождать 3 секунды;
Теперь есть 5 секунд для быстрого и полного нажатия педали газа 5 раз;
Через 7 секунд педаль газа нажимается до упора и пребывает в таком положении 10 секунд до момента начала 20-секундного мерцания CНЕСK ENGINE – жёлтая лампочка – и её непрерывного света;
Спустя 3 секунды после начала непрерывного свечения лампочки педаль опускается;
Производится запуск двигателя и ожидается 20 секунд, после которых следует пару раз нажать на газ для оценки холостой работы двигателя.

Дорестайлинговые N16 имеют принципиально иной вид обучения, успех которого зависит от степени загрязнённости регулятора ХХ. Однако ввиду сложности проведения самой процедуры делать то без должного умения или консультанта рядом крайне не рекомендуется.

Для осуществления процесса обучения необходимы следующие условия:

батарея напряжением в 12.9 на ХХ;
температура двигателя от 70 до 99 градусов;
наличие селектора в P или N;
отключенные обогрев, кондиционер, фары. При наличии «евросвета» — включенные габариты;
нахождение руля в среднем положении – колёса соответственно;
разогретый двигатель за 10 минут до обучения;
неработающий радиаторный вентилятор.

Этапы процесса обучения следующие:

Включение зажигания на 1 секунду и его выключение – на 10 секунд;
Включение и прогревание двигателя до 70 (99) градусов;
Заглушение двигателя и ожидания больше 9 секунд. Теперь необходимо выполнить завод машины и продержания её более 28 секунд на ХХ;
Выполнить съём коричневого разъема датчика дроссельного положения, а затем в течение 5 секунд вернуть его на место;
После 20 секунд ожидания следует убедиться в нахождении ХХ в пределах нормативов МКПП 650-750; АКПП 750-850

Теперь после двукратного нажатия педали газа показатели ХХ должны возвращаться к указанным нормам. Следует несколько раз в этом убедиться.

Методы проверки датчика на работоспособность

Как проверить расходомер своими руками? Есть несколько вариантов диагностики, предлагаем ознакомиться с каждым из них (автор видео — канал Бездельник TV).

Отключение

Для начала нужно попробовать отключить расходомер от питания. Чтобы сделать это, нужно завести двигатель и дать ему поработать какое-то время. Далее, от расходомера нужно будет отсоединить штекер — после этого должен активировать аварийный режим работы мотора. В данном случае расчет объема нужного воздушного потока будет осуществляться в соответствии с положением дроссельной заслонки. Если после отключения вы заметили, что двигатель стал работать более правильно и при этом он стал более динамичным, то однозначно ДМРВ подлежит замене.

Диагностика с помощью мультиметра

Диагностика может быть выполнена с помощью мультиметра, для этого рекомендуем ознакомиться с инструкцией по эксплуатации тестера. Прибор необходимо настроить в режим измерения постоянного напряжения, обычно он маркируется символами DCV либо V.

Чтобы подключение устройства не вызвало сложностей, необходимо точно знать распиновку девайса:

черно-красный или розовый контакт — это подключение к управляющему модулю;
зеленый — это земля (заземление, масса), подсоединяется к кузову или АКБ;
серо-белый контакт — выходное напряжение;
желтый — используется для подачи тока на вход.

Диагностика мультиметром выполняется так:

Для начала тестер следует включить и установить на нем значение напряжения в 20 вольт, а затем щупы от прибора подсоединяются в соответствующим контактам на штекере.
Чтобы подключение было более удобным, можно использовать булавки, потребуется две штуки. Каждая из них устанавливается в отверстие с зеленым и желтым контактам. Затем к этим булавкам надо будет подключить щупы прибора.
Следующим этапом будет активация зажигания и измерение напряжения. Подробнее о результатах тестирования читайте ниже (автор видео — канал IZO)))LENTA).

На работоспособном девайса уровень напряжения составит в районе 1.01-1.04. Если показания составляют от 1.02 до 1.05 вольт, это говорит о том, что в скором будущем устройство надо будет поменять. Если же полученные показания выше, то расходомер подлежит замене, поскольку он вышел из строя.

Нужно отметить, что в ходе эксплуатации параметр напряжения будет только расти, поскольку изнашиваются резисторные компоненты устройства, а величина сопротивления, соответственно, снижается. Точно определить напряжение можно также с помощью бортового компьютера, если в нем есть соответствующая функция. Для поиска следует зайти в раздел напряжения расходомера и найти значение U.

Визуальный осмотр

Что касается визуальной диагностики, то в первую очередь необходимо проверить состояние гофры, в которой установлен расходомер, а также само устройство. Если в результате проверки вы увидели следы моторной жидкости или конденсата, то не исключено, что девайс не работает именно по этой причине. В некоторых случаях чистка устройства от загрязнений позволяет возобновить работу расходомера и предотвратить возможную замену. Нужно учитывать, что загрязнения обычно скапливаются в результате редкой замены воздушного фильтрующего элемента (автор видео о неисправности регулятора — канал В гараже у Сандро).

Если же вы заметили следы моторной жидкости, то есть вероятность, что причина кроется в засорении салобойника, также проблема может заключаться в превышении допустимого уровня смазки в картере. Когда очистка будет завершена, необходимо будет произвести визуальный осмотр регулятора — на передней его части вы можете увидеть уплотнительную резинку, которая используется для герметизации. Уплотнитель необходим для предотвращения неочищенного воздушного потока и может быть такое, что резинка немного сдвинулась — это приведет к скоплению пыли на сетке расходомера.

Обучение педали акселератора отпущенному положению

Операция, необходимая для контроля выходного сигнала датчика положения педали акселератора!

Она должна быть выполнена каждый раз, когда кабель датчика положения педали акселератора или ЕСМ был разъединен. Удостоверьтесь, что педаль акселератора полностью выпущена.

Повернуть ключ зажигания в положение«ON» и ждать по крайней мере 2 секунды.
Выключить зажигание, ждать по крайней мере 10 секунд.
Повернуть ключ зажигания в положение«ON» и ждать по крайней мере 2 секунды.
Выключить зажигание, ждать по крайней мере 10 секунд. Если не получилось, то перед повтором необходимо чтобы автомобиль проехал как минимум 10 мин. Так же в идеале нужно обучать заслонку закрытому и открытому положению, как это сделать не единожды обсуждалось на форумах в интернете.

ДМРВ Nissan Almera N15

Датчик массового расхода воздуха Альмера N16 служит для замера объема всасываемого воздуха. Он смонтирован до воздушного фильтра, и зафиксирован двумя саморезами.

На дорестайлинговой версии Ниссан Альмера Н16 ДМРВ имеет следующую распиновку контактов:

Признаки неисправности ДМРВ:

после запуска мотора, по истечении пяти минут он глохнет;
полное или частичное отсутствие реакции ДВС на оперирование педалью;
повышенное потребление топлива.

Также можно воспользоваться ДМРВ фирмы BOSH с артикулами:

0280218116 – с четырьмя проводами;
0280218037 – с пятью проводами.

Лучше купить датчик без воздуховода, так дешевле.

Для подтверждения необходимости замены ДМРВ выполним диагностику. При помощи мультиметра замерить напряжение на первом контакте с зеленым проводом. Замер производить при остановленном двигателе, но включенном зажигании. Подтверждением неисправности датчика станет уровень напряжения более 1,07 Вольта.

Признаки неисправности датчика распредвала

Во время эксплуатации автомобиля Альмера Н16 водитель может заметить признаки, свидетельствующие о скором (или уже случившемся) выходе из строя датчика положения распредвала (сокращенно ДПРВ). Они таковы:

мотор плохо заводится при повышенной влажности на улице;
внезапные провалы зажигания после проезда луж;
двигатель неожиданно глохнет после достижения рабочей температуры, остывший мотор запускается без проблем.

Кроме этого, на поломку устройства, считывающего информацию о распредвале, владельцу Альмера Н16 сообщит следующее:

отсутствующая синхронизация в работе ДВС;
плавающие обороты; невозможность запуска;
снижение отдачи;
частое троение.

Аналогичные симптомы на Nissan Almera N16 наблюдаются не только при выходе из строя устройства, отвечающего за информацию о положении распредвала. Есть вероятность того, что сбился угол зажигания, перескочила цепь ГРМ.

Замена датчика распределительного вала Almera N16

Чтобы произвести замену старого расходника на новый, нужно понять, где находится датчик распредвала. На фото деталь хорошо видна. Порядок действий при установке:

Процедура смены не вызывает затруднений и занимает не дольше 10 минут. Трудности могут возникнуть позже, когда встает вопрос о сбросе ошибки

Здесь понадобятся секундомер, педаль газа и внимание для того, чтобы успешно обнулить ошибку

Симптомы ошибки дроссельной заслонки

1. Нестабильные обороты двигателя

Одним из основных признаков проблемы с дроссельной заслонкой являются нестабильные обороты двигателя. Может наблюдаться неравномерная работа двигателя на холостом ходу, проседание оборотов при остановке или повышение оборотов без воздействия на педаль акселератора. Это может указывать на неправильную работу дроссельной заслонки и требует немедленного вмешательства.

2. Плохая отзывчивость педали акселератора

Еще одним симптомом ошибки дроссельной заслонки может быть плохая отзывчивость педали акселератора. Может возникнуть задержка между нажатием педали и реакцией двигателя. Двигатель может не реагировать на педаль акселератора вовсе или отзываться с задержкой, что делает управление автомобилем затруднительным и опасным.

3. Повышенный расход топлива

Если дроссельная заслонка работает неисправно, возможно избыточное или недостаточное количество воздуха в смеси топлива, что может привести к повышенному расходу топлива. Если вы заметили, что автомобиль начал жрать больше топлива, чем обычно, это может быть признаком проблемы с дроссельной заслонкой.

4. Рывки и нестабильность при движении

Неправильная работа дроссельной заслонки может вызывать рывки и нестабильность автомобиля при движении. Возможно, вы заметили, что ваш автомобиль начал дергаться или подтормаживать на ходу. Это может быть связано с неадекватным открытием и закрытием дроссельной заслонки.

5. Включение режима аварийной защиты

При серьезных проблемах с дроссельной заслонкой электронная система автомобиля может включить режим аварийной защиты, чтобы избежать возможного повреждения двигателя. В режиме аварийной защиты автомобиль может работать на пониженной мощности и оборотах, что снижает его производительность и скорость.

Если вы заметили один или несколько перечисленных выше симптомов, рекомендуется обратиться к специалистам для проведения диагностики и решения проблемы с ошибкой дроссельной заслонки. Своевременное обнаружение и устранение неполадки поможет избежать серьезных поломок и дорогостоящего ремонта.

Как обучить дросельную заслонку Ниссан Альмера N16

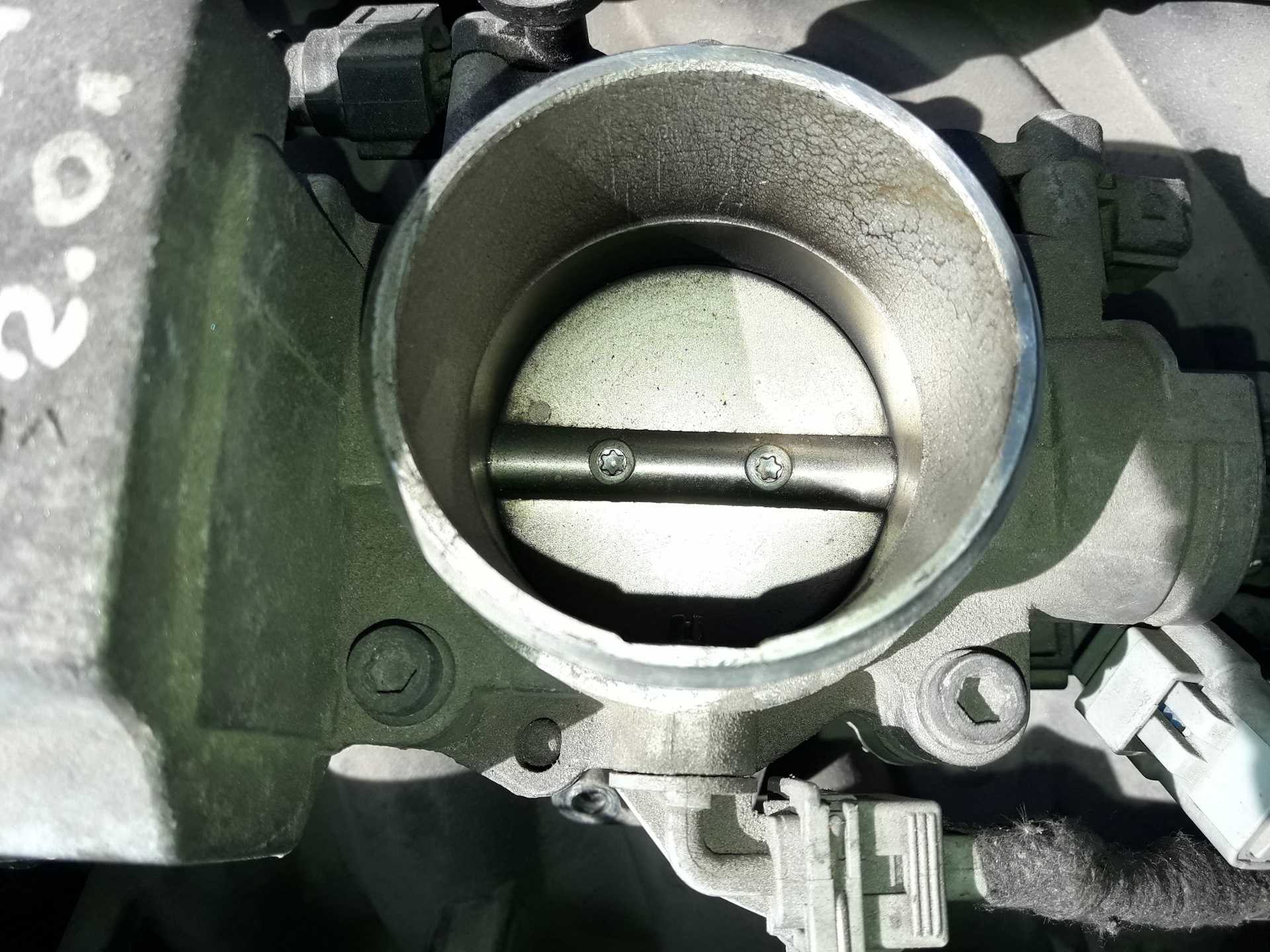

Рассмотрим как почистить дроссельную заслонку на Альмере N16 и двигателем QG15, а так же как после этго обучить дросельную заслонку Ниссан Альмера.

1. Отсоединяем разъем и жгут ДРМВ (желтые стрелки)2. Отсоединяем разъем и жгут дросселя (зеленые стрелки)3. Отсоединяем вентиляционные шланги (голубые стрелки)4. Ослабляем хомут на дросселе и отстегиваем верхнюю крышку воздушного фильтра (красные стрелки).

На первых трех фото стрелки указывают на одни и те же точки только с разных ракурсов.В результате имеем:

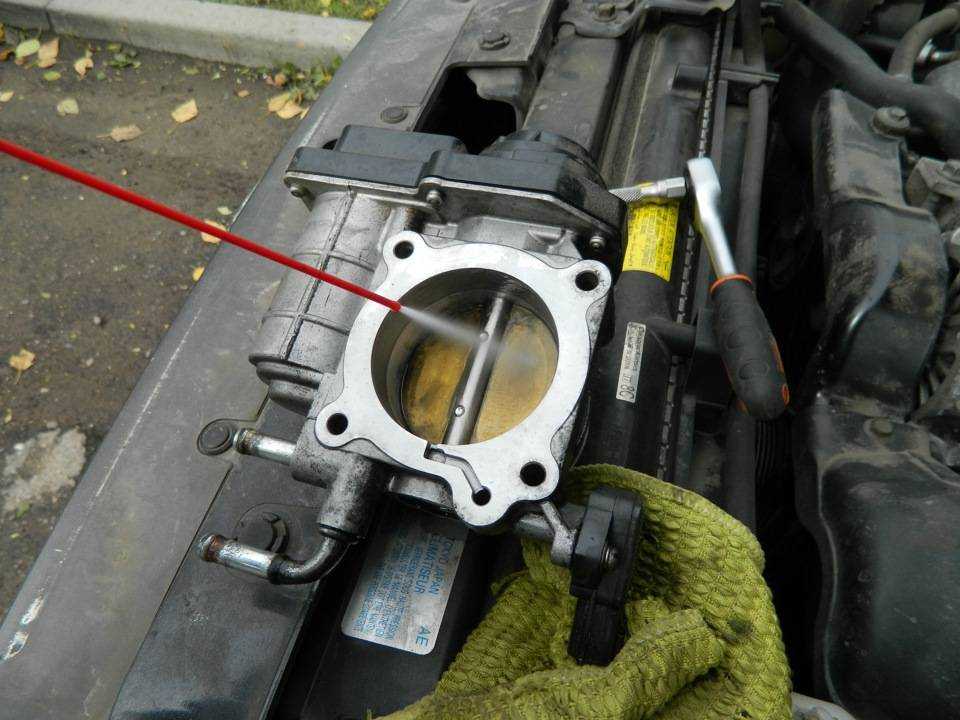

5. Берем карбклинер

и смываем грязь с дроссельной заслонки

Протираем дроссельную заслонку чистой ветошью. Если надо повторяем процедуру.Чтобы чистка была более эффективной заслонку можно аккуратно открывать, нажимая пальцем на верхнюю половинку. В результате имеем:

Сборка в обратном порядке. После чистки двигатель заведется не сразу, так как карбклинер не горюч. Холостые будут повышенные, поэтому адаптация дросселя обязательно.

Процедура обучения

Перед обучением хх, должны быть выполнены следующие условия:-двигатель и кпп должны быть прогреты/Температура двигателя должна быть 70-95 град, иначе не обучится(вот это поймать трудно!)— если КПП автомат, поставить на Р.-переключатель света на OFF, если нет «дневного» света; если есть на габариты.— выключить печку и обогрев заднего стекла перед непосредственнообучением.

Теперь сама процедура обучения, для неё потребуются часы с секундомером,все описанные ниже временные интервалы надо выполнять очень точно! Итак:1)выключить зажигание(заглушить мотор) после всех прогревов как минимум на 10 сек.2)убедившись, что педаль газа отпущена, включить зажигание(ключ в положение ON, мотор не заводить) и ждать 3 сек.3) в течение 5 сек быстро нажать (до упора!) и отпустить педаль газа 5 раз.4) через 7 сек нажать до упора и держать педаль газа до тех пор, пока жёлтая лампочка CНЕСK ENGINE не станет мигать(~10сек) и не загорится постоянно(~ 20 сек)

На дорестайлинговых N16 процедура обучения совершенно другая. Успех её выполнения очень зависит от загрязнённости регулятора ХХ, параметров датчика массового расхода воздуха. нагрузки от АКПП, у кого она есть. В реале приходится упорным винтом приоткрывать дроссель с соответствующим перемещением датчика положения дросселя. Без соответствующего опыта и наличия CONSULTa я бы не рекомендовал заниматься этим самостоятельно. Впрочем. сама процедура вот:НАЧАЛЬНЫЕ УСЛОВИЯ:

Проверка датчика

Чтобы точно убедиться в неисправности датчика и понять, нужно ли чистить ДМРВ на ВАЗ-2114 или нет, нуждается ли он в чистке или же придется отправляться в магазин за новым ДМРВ, потребуется всем известный радиолюбителям мультиметр:

Прибор переводится в режим измерения напряжения (вольтметр).
Выставить ограничение в 2 В.
В разъеме датчика присутствуют два провода — желтый (он идет к ЭБУ) и зеленый (соединяется с массой).
Напряжение измеряется между этими проводами, при этом следует включить только зажигание.
Теперь остается смотреть на показания прибора.

Если результат измерений составляет 0,99-0,02, датчик исправен. При превышении верхнего порога до 0,03 ДМРВ нуждается в чистке и чем раньше, тем лучше. В случае когда измерения менее нижней границы (0,95) или же верхний предел сильно завышен (0,05), то шансы на удачный исход составляют 50/50. То есть либо чистка поможет и датчик снова будет исправно функционировать, либо нужно покупать новое устройство.

Помимо этого понять, чистить ДМРВ на ВАЗ-2110 или нет, можно, воспользовавшись еще одним способом, когда под рукой нет мультиметра. Отключить датчик, после чего запустить двигатель, поднять обороты до 2000 и прокатиться немного. Если в этот момент будут явные перемены, машина стала более динамичной, значит, датчик определено загрязнился.
