Самостоятельная замена генератора и приводного ремня на nissan almera classic

Как понять, что ремень Nissan Almera Classic растянулся

Обычно, когда натяжение ремня становится недостаточным, он начинает проскальзывать в шкивах, что сопровождается характерными звуками – свистом, писком, визгом. На начальных стадиях эта какофония начинает проявлять себя при пуске холодного мотора, а также при резком нажатии педали акселератора. Со временем свист становится постоянным, сигнализируя о том, что ремень в любой момент может оборваться. При таком сценарии отсутствие напряжения в бортовой цепи – самый вероятный исход

Поэтому так важно регулярно производить осмотр приводных ремней и при появлении дефектов (трещин, порывов, отслоении резины от корда, масляных пятен) необходимо срочно производить их замену, а если требуется – подтянуть натяжение

Какой ремень подходит для Nissan Almera Classic

Производители приводных ремней для Almera Classic выпускают изделия, соответствующие оригинальным ремням. Последние, в свою очередь, выпускаются под торговыми марками Nissan или Renault Samsung.

При выборе ремня можно ориентироваться как по его длине и количестве ребёр, так и по каталожному номеру. До 2006 года в Россию поставлялись несколько модификаций Nissan Almera, в том числе N16 и G15, но затем к нам начали завозиться только Almera Classic, причём можно было заказать комплектацию с кондиционером или без него.

Приведём основные данные ремней генератора для этой модели:

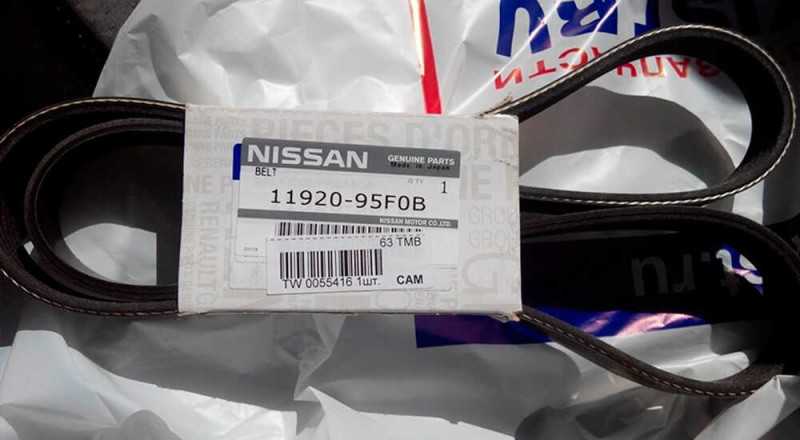

• для модификаций без автокондиционера — 11920−95FOB (6PK810) длиной 81 см;
• для машин, оснащаемых приводом компрессора системы кондиционирования – 11920−95FOA (6РК1100) длиной 110 см;
• если авто оснащено ГУР, то его приводом является ремень с трёмя канавками 11950−95FOA (3РК865) длиной 5 см.

Обычно на оригинальных ремнях ставится логотип производителя, а также артикул, который стоит в скобках, и по нему можно узнать и количество канавок, и длину изделия. Изготавливаются приводные ремни из каучуковой смеси на основе этилен-пропилен-диенового мономера.

Замену ремня генератора выполняют согласно карте проведения ТО, обычно это интервал 50-80 тысяч км пробега, однако в случае обнаружения дефектов это нужно делать незамедлительно. При замене ремня обычно меняют и натяжной ролик (каталожный номер 1192895F0A).

Меняем ремень генератора Almera Classic

Замена ремня генератора на автомобиле Альмера Классик, адаптированного для российского рынка, вызывает некоторую сложность. Прежде всего, это касается размеров, артикулов — они разные для автомобилей с кондиционером и без него.

Выбираем ремень генератора для Almera Classic

Работа навесного оборудования выполняется от привода коленвала через ременную передачу. Производители ременных приводов навесных агрегатов выпускают для Альмера Классик ремни соответствующие оригинальным номерам Nissan (Япония) и Renault Samsung (Корея).

Выбор ремня генератора Альмера Классик основывается на подборе размеров:

• длина,
• конфигурация (количество канавок), иногда их называют ребра,
• оригинальный номер.

Вторым ориентиром выбора является комплектация автомобиля навесными агрегатами. С 2006 года автомобили поставлялись на российский рынок исключительно под названием Альмера Классик с компрессором кондиционера и без него, что выразилось в размерах:

Замену РК выполняют планово, через определенный пробег, рекомендованный производителем. Обычно он составляет не более 50000-80000 км и в случае дефектов, которым способствует ряд причин:

• превышение пробега, назначенного производителем
• заклинивание, нарушение соосности роликов, шкивов
• ослабление натяжения
• другие причины, выявленные при диагностике.

Вместе с комплектом, заказывают натяжной ролик. Его артикул: 1192895F0A

Самостоятельно подтягиваем ремень генератора

Для начала разберемся, как добраться до натяжного ролика. Изучим мануал. Обычно после натяжения РK, убираются посторонние шумы, указывающие на пробуксовку, по причине ослабления натяжения. В процессе работы РK меняет длину, вытягивается, заметно провисает, появляется скрип, визжание, дребезжание. На схеме представлены агрегаты двигателя Nissan Almera и генератор. Доступ к регулировочному винту позволяет самостоятельно подтянуть РК, соблюдая рекомендованный прогиб, при воздействии на него с усилием в точке, расположенной посередине между шкивами.

В мануале найдете рекомендации по проверке провисания. Вот как она выполняется:

Ориентируйтесь рекомендациями. В среднем провисание не должно превышать 8-10 мм при нагрузке 98 Н. Когда ресурс ремня навесного оборудования достигнет критической отметки, проверьте состояние привода визуальным осмотром. Износ корда, поперечные трещины на ребрах, чрезмерное удлинение — признак, что настало время замены РK Альмера Классик.

Меняем ремень генератора Almera Classic

Подшипник ролика натяжителя подвергается высоким нагрузкам. При 80−100 тыс. км пробега его меняют отдельно или в комплекте с роликом. Соответственно привод навесных агрегатов тоже необходимо менять.

Посмотрите, какой РK и ролик стояли до замены, если так долго они отходили, то лучше заменить такими же. Подходит подшипник Koyo 63012RS соответствующий оригинальному подшипнику NSK6301DULX на Альмера Классик и ремешки: для ГУР — Dayco 3PK865, а для генератора и кондиционера — Dayco 6PK1115.

Проявляя сноровку, замену ролика и привода делают из подкапотного пространства:

Первый шаг — снять ремень со шкива насоса ГУР. Как и генератор (на схеме 1), он имеет регулировочный винт и фиксирующий болт на 13 и 10 мм соответственно. Дополнительно снизу гидронасоса надо отвернуть одну фиксирующую гайку. Тогда прокручивая регулировочный болт и толкая насос вперед, ремешок снимают. На фото 1, привод навесного агрегата ГУР, стрелками обозначены: 1. ГУР, 2. Шкив, 3. Фиксирующий болт. 4. Регулировочный винт.

Теперь ремень генератора тоже легко снимется. Также регулировочный винт выкручивают, ремень провиснет, ничто не помешает снять его со шкива. На фото 2. Привод генератора Альмера Классик, стрелками обозначены: 1. Генератор. 2. Шкив генератора. 3. Натяжной ролик. Вначале срываем болт ролика ключом на 17, затем откручиваем фиксирующий болт, далее вращаем регулировочный винт, освобождаем ремешок. Затем снимаем ролик, делаем замену подшипника. Сборка в обратном порядке.

Заключение

Ремень генератора, остальные приводы навесного оборудования Альмера Классик, подлежат регулярному осмотру. При возникновении сторонних шумов моторного отсека, выясните причину, какой агрегат неисправен.

Натяжение ремня, а также замена производится без лишней разборки. Другое дело, когда надо заменить какой −либо шкив. Здесь нужен навык. Лучше обратиться в автосервис, где имеется специальный инструмент, приспособления. Желательно использовать оригинальные детали Нисан Альмера Классик.

голоса

Рейтинг статьи

Nissan Almera Classic Ночная фурия › Logbook › Замена ремня генератора/кондиционера.

Ну, вроде как, авто сотку пробежало, потихоньку меняю расходники.
Ремень и ролик давно уже под замену просились. И если ремень молча терпел, то ролик был не из тех, и по утрам заливисто насвистывал мне печальную мелодию о своей не легкой судьбине.
Почитав D2, понял, что вовсе не обязательно менять подшипник вместе с роликом, его перепрессовать-то, как нечего делать. Поискав артикулы, заказал подшипник. Чуть не купил открытый. Заказал без буквенного индекса, за малым не оплатил. На счастье наткнулся на эту статью. Спасибо автору. Оказалось, что за индексом 2RS скрываются 2 металлических сальника.

Работа проводилась на работе (пардон за тафталогию), под открытым небом.

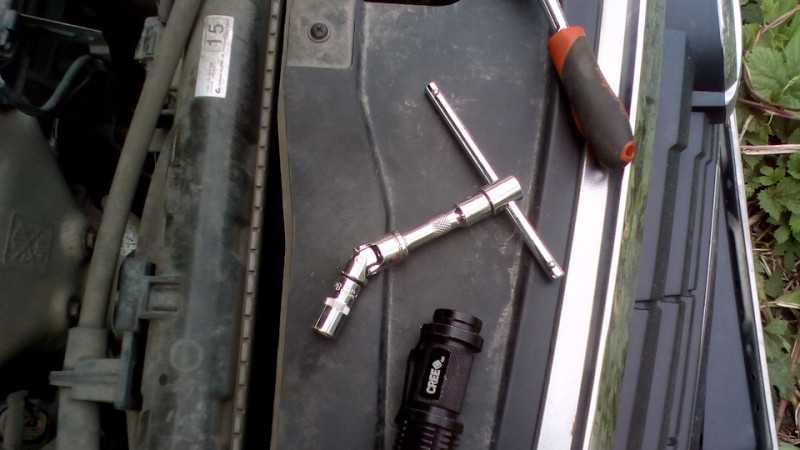

Оценив пространство подкапотки, соразмерив его длинной и толщиной своих рук, было принято решение ворочать сверху, не снимая колес и локеров.

Очень важно соблюдать последовательность отпускания и затягивания ролика и натяжителя!Сначала отпускаем ролик, потом крутим винт натяжителя

Скидываем ремень. Мешает ремень ГУР. По той же схеме отпускаем его.

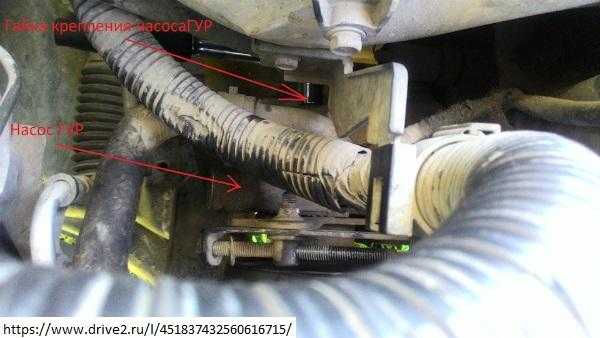

Сначала отпускаем гайку нижнего крепления насоса.

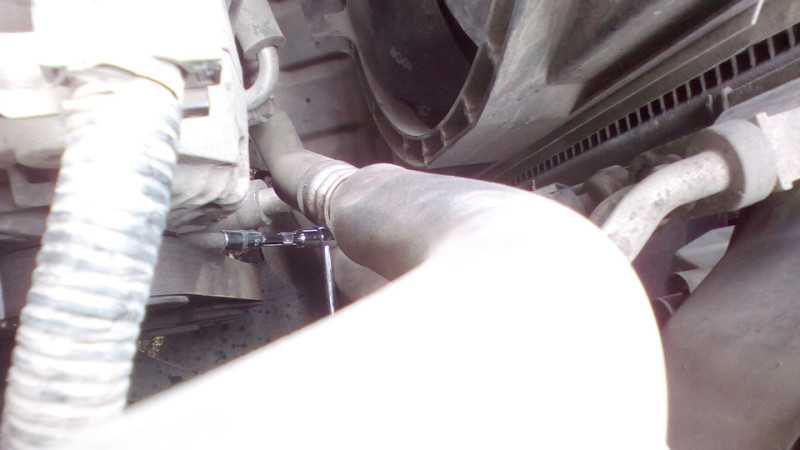

Ключ, лучше накидной, удобнее просунуть со стороны моторного щита.

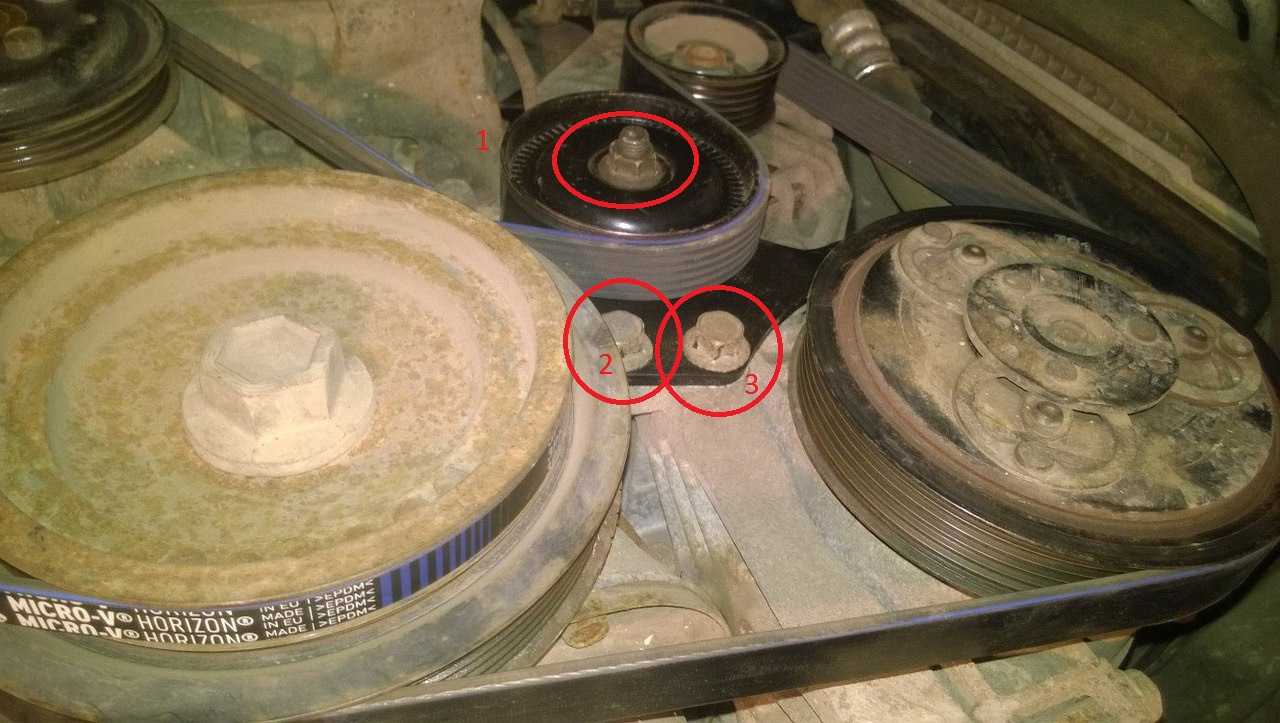

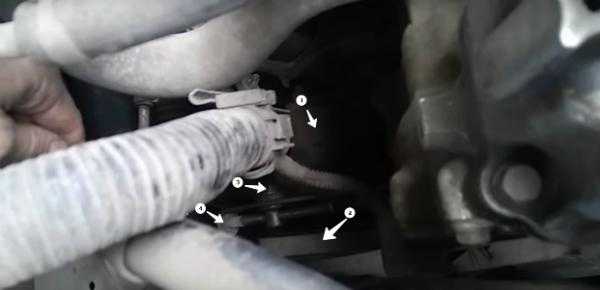

Затем, отпускаем гайку 1 и ослабляем натяжение винтом 2.

Не забываем, после установки, обратно затянуть нижнюю гайку.

Тесно, не удобно, но можно.

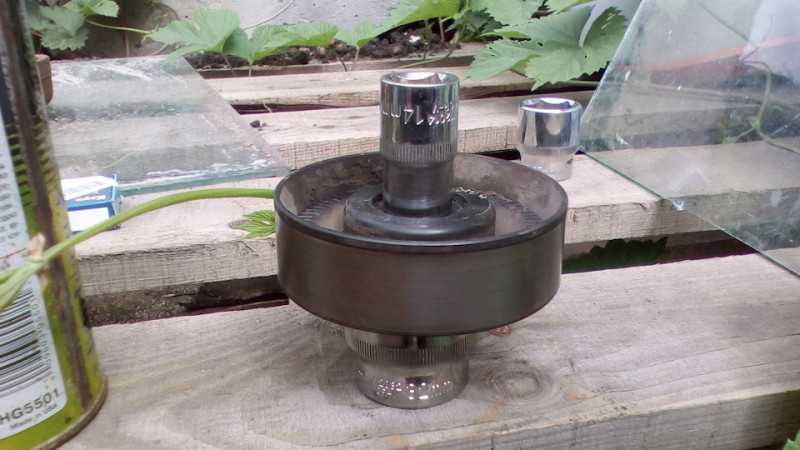

План распрессовки подшипника был таким:

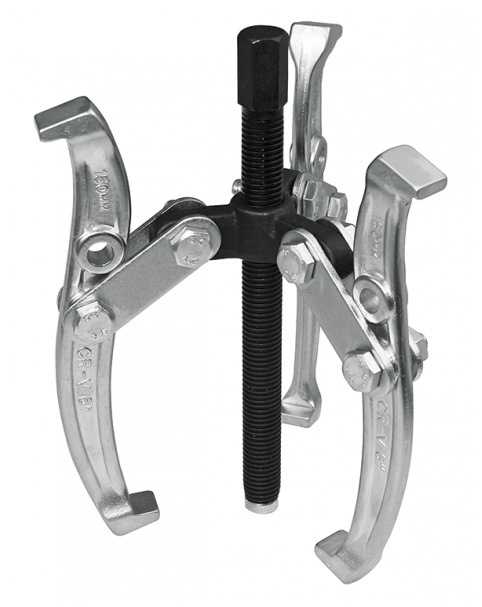

Этот гамбургер вставился в большие тиски, под головки вставились дощечки. Начался процесс выпрессовки…
Закончился он ничем. Крупная ржавая резьба тисков не позволила создать нужного давления на подшипник. Чуть верстак не перевернул. Тогда мужики, (у кого-то коты, а у меня при подобных манипуляциях все время отираются любопытные мужики) притащили мне ма-а-а-аленький «паучок».

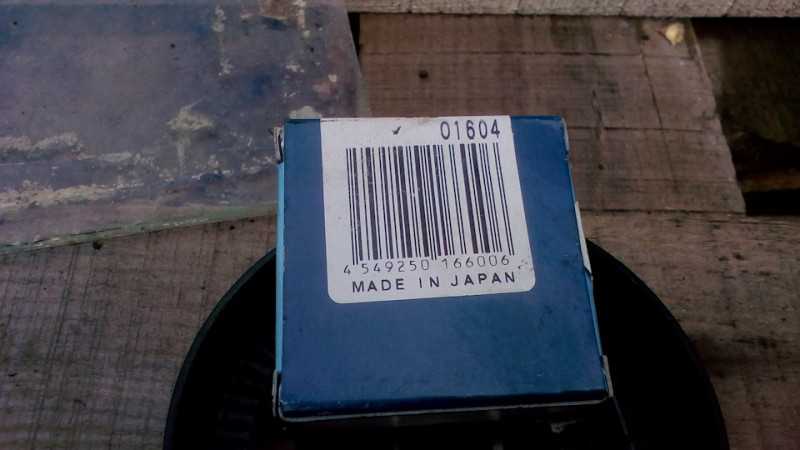

Который вытолкал подшипник, просто, «одной левой». Посадочное место очистилось, смазалось литолом и так же легко приняло в себя новый подшипник. На последних миллиметрах запрессовки раздался не громкий щелчок и подшипник плотно сел к торцу ролика. Перед запрессовкой наставил подшипник на ролик и аккуратно обстукивая по кругу слегка его утопил, чтоб не было перекоса.

Собираем всё в обратной последовательности. Ставим ролик. Затягиваем. Пытаемся натянуть ремень… А он не натягивается. Никак. Вообще. Пот ручьем

Ни в какую… Да почему, блин?! ДА ПОТОМУ ЧТО, СУКА, ОЧЕНЬ ВАЖНО СОБЛЮДАТЬ ПОСЛЕДОВАТЕЛЬНОСТЬ! Ты ж, дебил, ролик затянул!
Ремень я так и не одел.))) Утро кончилось, начался рабочий день, пришлось бросать как есть (благо территория закрытая). Только переоделся, плюхнулся в кресло, как до меня всё это дошло

Ну, как всегда. Вечером всё собрал за считанные минуты. )))
Ремень ГУР подвергся ревизии, и как ожидалось, вообще не при делах.

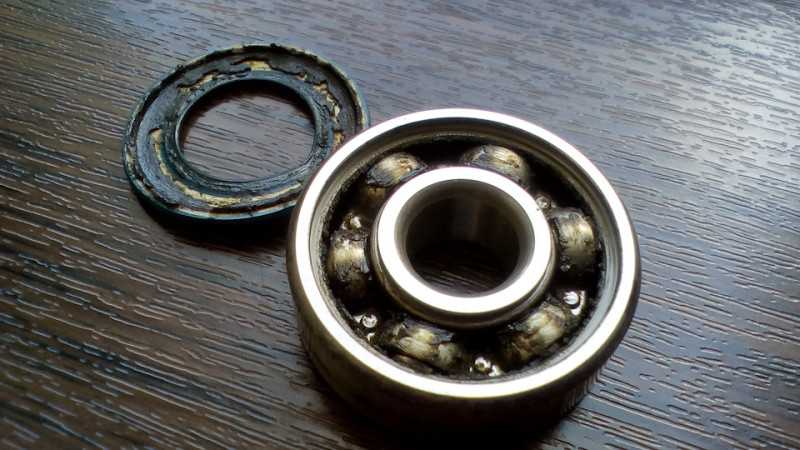

Подшипник ролика был лишен сальников, избавлен от остатков смазки, вымыт и используется в качестве супербюджетного «спиннера». Блин, не соскочишь, пальцы так и тянутся покрутить. )))
Крутится со стрекотом. Если зажать внутреннюю обойму пальцами и потрясти подшипник по принципу бубна, то отчетливо слышно, как он стучит.

С этим разобрались. На очереди подоспевший фильтр тонкой очистки, ну и грубой конечно же. В общем топливные фильтры.

Замена ремней на ниссан альмера классик видео

Достали эти скрипы и стрекот из отсека ремней ГУРа и генератора, в связи с чем были заказаны новые запасные части: все заказано было оригинал.Артикулы ремней:11950-95F0A11920-95F0A (для авто с кондиционером)Артикул ролика:11947-31U05, это официальная замена от производителя

Произошел казус с ремнем ГУРа, пришел ремень с другим кодом: 11950-42LXM (3PK855), интернет не показывает его как замену для ремня на Альмеру Классик, официальный дилер не смог ничего пояснить по этому номеру, так как на мою машину у них прописан тот номер, который я заказывал. По версии сервиса «Вечный Двигатель» этот ремень идет как официальная замена по номеру. У оригинального код 3PK865, а у пришедшего 3PK855, это насторожило больше всего, и от этого ремня я отказался в пользу оригинального, который с нужным номером имелся в наличии у оф.дилера Орбита Ростов. Кроме того оригинальный сделан в Японии, а так называемая замена — в Тайланде…

UPDATE: Ремень 11950-42LXM (3PK855), как выяснилось позднее, также годный на Almera Classic, оказывается, именно такой стоит у Rottweiler61. Все работает, крутится, товарищ доволен.

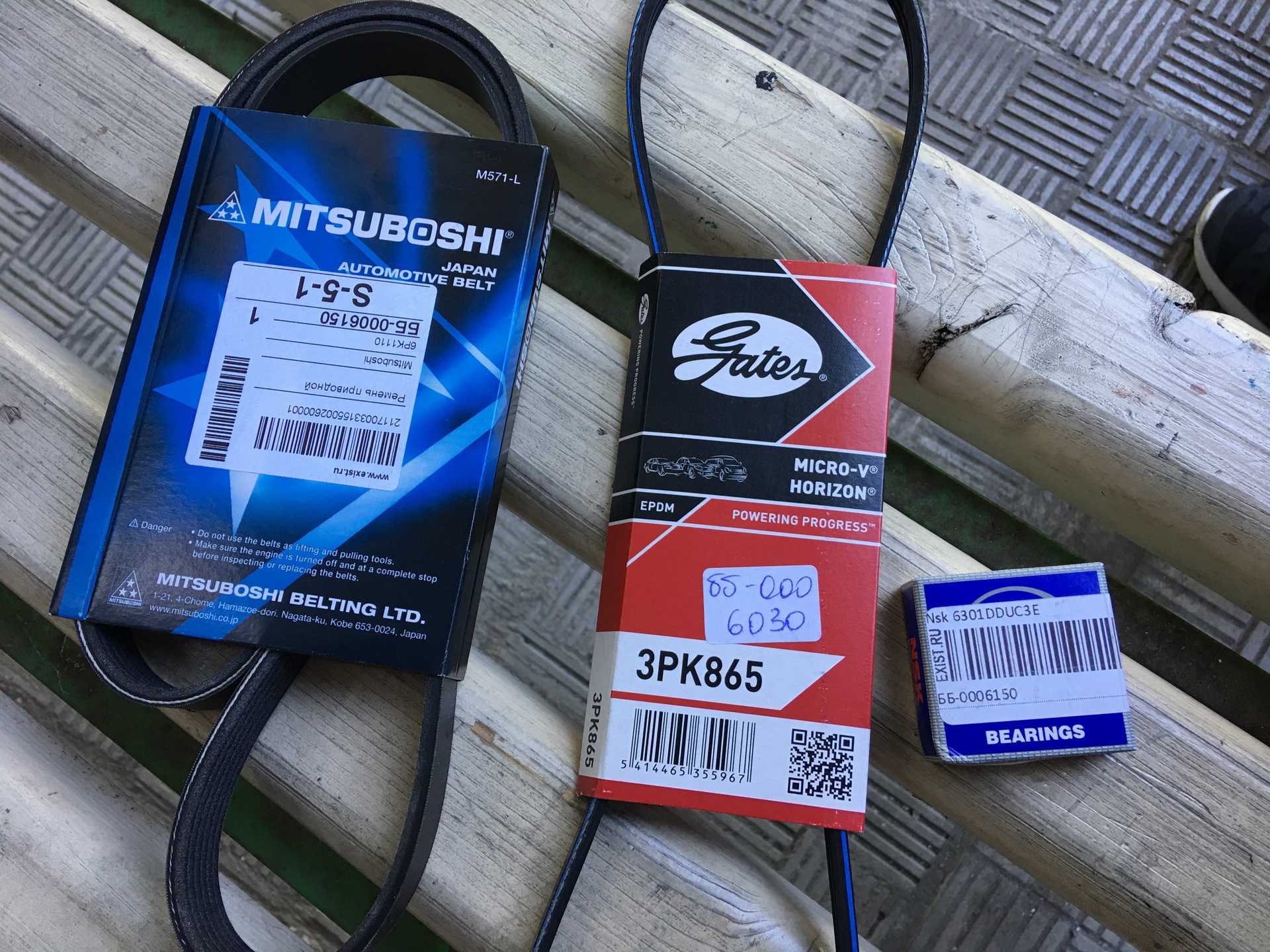

Короче, собрав комплект из 2х оригинальных ремней и ролика выдвинул на СТО, где в течение некоторого времени и за небольшую плату все это мне заменили. Ремень ГУРа практически без трещин, но есть зарождающиеся, ремень генератора в трещинах, но небольших. А вот ролик даже при прокрутке вручную зашелестел, и уже дома внимательно его рассмотрев, обнаружил не только тот факт, что он звучит, но и люфт втулочки подшипника… Все же основной виновник — ролик натяжной генератора, и замена вцелом оказалась не зря.

Пока меняли ремни, машина конечно не остыла полностью, так что оценить эффект в полной мере удастся лишь с утра, как раз сейчас погода сырая стоит. Мастера сказали, что если в ближайшее время запищит какой нибудь ремень, можно подъехать для подтяжки.

Замена ремня генератора на автомобиле Альмера Классик, адаптированного для российского рынка, вызывает некоторую сложность. Прежде всего, это касается размеров, артикулов — они разные для автомобилей с кондиционером и без него.

1. С помощью воротка и головки на восемь ослабляем болт натяжения.

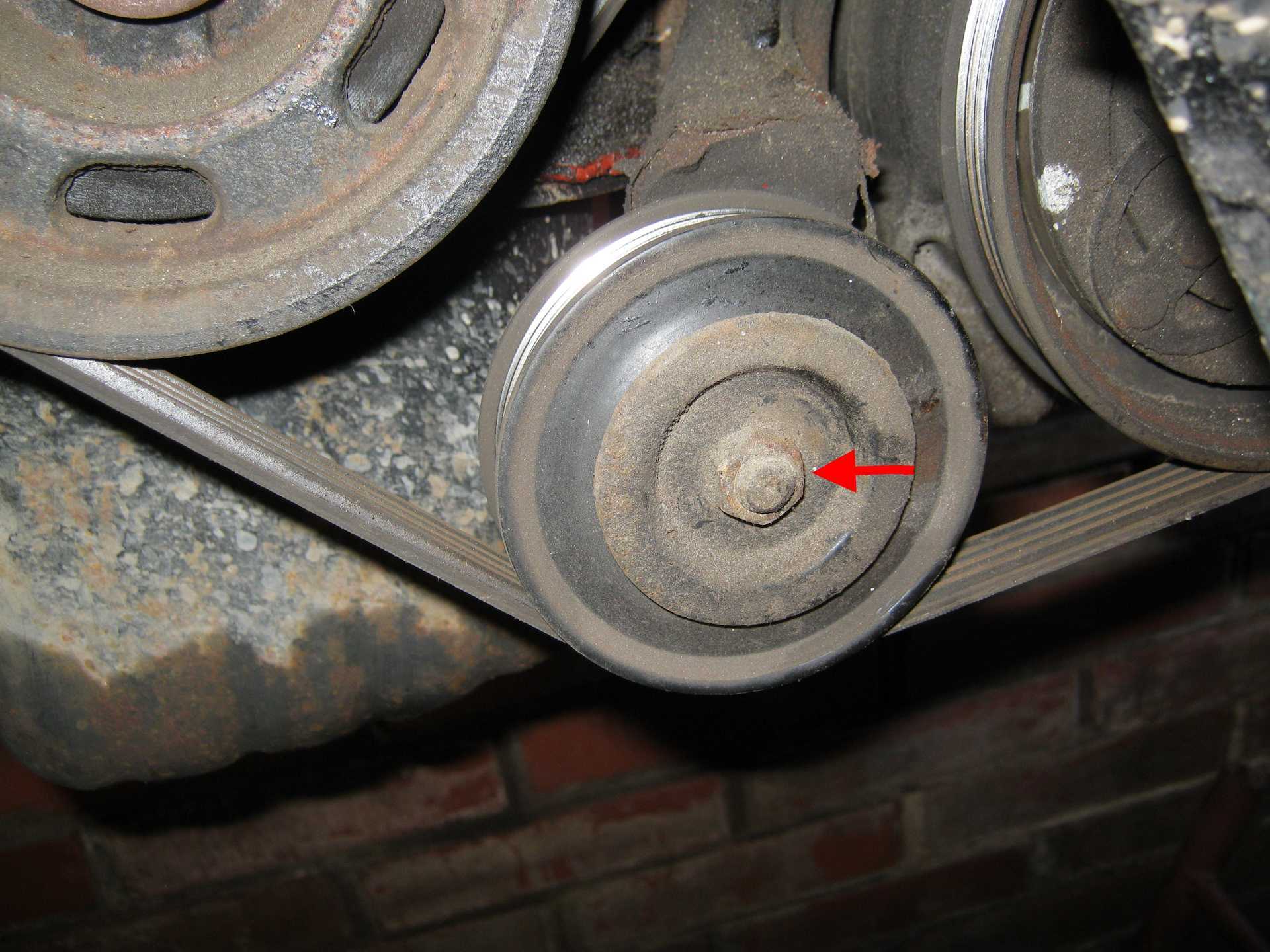

2. Накидным ключом на семнадцать откручиваем гайку крепления ролика.

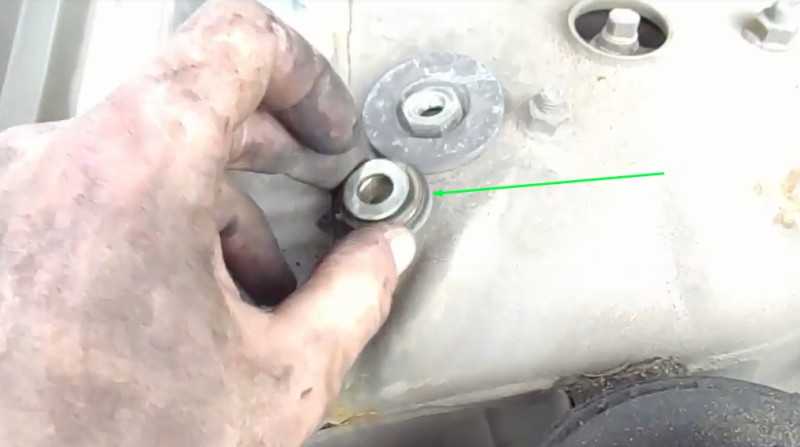

3. После откручивания гайки снимаем маленькую шайбу, затем большую, она работает как пыльник.

4. Снимаем ролик и за ним еще одну толстую шайбу.

5. Очищаем все шайбы от грязи и начинаем сборку. Одеваем толстую шайбу, ролик, шайбу-пыльник, маленькую шайбу и наживляем крепящую гайку. Для удобства установки ролика лучше скинуть ремень со шкива генератора.

6. Закручиваем гайку крепления ролика, но не затягиваем до упора.

7. Одеваем ремень если снимали и закручивая болт натягиваем ремень.

Натяжение проверяется путем надавливания большим пальцем на ремень и определяется его прогиб.

После правильной натяжки при надавливании на ремень прогиб должен быть 6 мм. Это при условии, что расстояние между центрами шкивов от 170 до 280 мм. Если расстояние от 300 до 400 мм, прогиб должен быть 13 мм.

8. После натяжки окончательно затягиваем гайку крепления ролика.

Как провести ремонт трапеции

Медлительно работающие стеклоочистители указывают, что недоделки «ждут» в трапеции. К примеру, если трапеция стеклоочистителя ниссан альмера тино не будет впору смазана, то это совершенно точно угрожает поломкой. Ничего сложного в ремонте этой детали нет.

Проводим ремонт трапеции

Для начала приготавливается инструментарий. Сюда относятся:

• Ключ на 14;
• Крестовая отвертка;
• Головка на 10.

Чтоб не навредить своими действиями, предлагается верно следовать инструкциям. Советы будут такими:

С поводков стеклоочистителя снимаются пластмассовые колпачки.
Ключом откручиваются гайки крепления.
Снимать сами подъемники необходимо очень осторожно (лучше с помощью специального съемника).
После чего с помощью крестовой отвертки снимаются клипсы с обеих сторон. Вытаскиваем их.
Также с обеих из сторон снять накладки (просто потянув ввысь). Потом можно просто отсоединить трубку, по которой подается стеклоомывающая жидкость.
Снять скобы (их 5 штук), разведя язычки и потянув их наверх.
Сейчас пластиковое корыто можно вынуть и узреть саму трапецию совместно с движком.
Вывернуть головкой все три болта.
Отсоединить клемму от электродвигателя.
Конструкцию просто можно достать.

Потом можно просто отсоединить трубку, по которой подается стеклоомывающая жидкость.
Снять скобы (их 5 штук), разведя язычки и потянув их наверх.
Сейчас пластиковое корыто можно вынуть и узреть саму трапецию совместно с движком.
Вывернуть головкой все три болта.
Отсоединить клемму от электродвигателя.
Конструкцию просто можно достать.

Можно пристально разглядеть трапецию. Приметно, что рычаги соединяются меж собой шарнирами? Единственное замечание, что обычно они бывают пластмассовыми. Это и приводит к тому, что схожий материал стачивается и уже не будет защелкиваться на штыре из металла. Тут можно поставить новый шарнир (очень нередко самодельный), только непременно следует предугадать таковой зазор, чтоб вся конструкция трапеции могла свободно двигаться.

Неувязкой этой части становятся грязные оси

Их можно осторожно вывернуть и почистить окислов и коррозии, которые не дают нормально прокручиваться дворникам. Делается это последующим образом:

• Оттянув в сторону, снять стопорную шапку — под ней размещены две тонкие шайбы и резиновое кольцо
• Детали кропотливо очищаются.
• Рекомендуется намазать смазкой для шрусов.
• Сборка в оборотном порядке.

Такая процедура неотклонима при подозрении на неспешную работу стеклоочистителей. В неприятном случае, перегорит мотор, а это уже чревато валютными вложениями.

Дополнительную информацию рекомендуем выискать здесь.

Замена ремня генератора ниссан альмера

Ремень заменяем через 60 тысяч км пробега автомобиля или четыре года календарного срока эксплуатации.

При каждом техническом обслуживании нужно проверять состояние ремня.

Схема привода вспомогательных агрегатов зависит от комплектации автомобиля, установлен ли кондиционер на автомобиле или нет.

Натяжение ремня регулируется автоматическим натяжным устройством.

Для проверки и замены ремня устанавливаем автомобиль на смотровую канаву или подъемник.

Устанавливаем под задние колеса противооткатные башмаки.

Ставим автомобиль на стояночный тормоз. Ослабляем болты переднего правого колеса.

Поднимаем переднюю часть автомобиля и снимаем правое переднее колесо.

Снимаем грязезащитный щиток моторного отсека (статья – Снятие защиты силового агрегата Ниссан Альмера)

Откручиваем три самореза крепления подкрылка правого колеса к переднему бамперу и один саморез крепления подкрылка к крылу.

Отгибаем переднюю часть подкрылка и заводим ее за диск тормозного механизма.

Головкой на 18 прокручиваем коленчатый вал за болт крепления шкива привода вспомогательных агрегатов по часовой стрелке и осматриваем ремень по всей длине.

При обнаружении на ремне трещин или других дефектов ремень заменяем.

Маркировка ремня привода вспомогательных агрегатов для двигателя K4M 6РК 1822 с кондиционером.

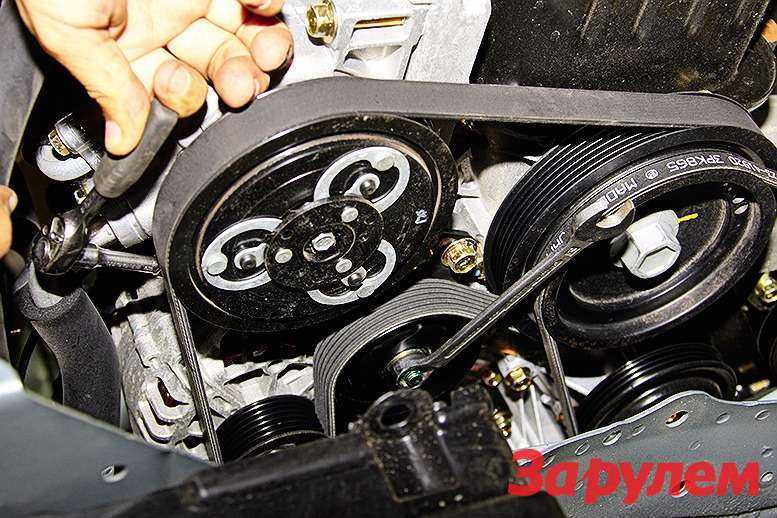

Ослабляем натяжение ремня, снизу автомобиля надеваем ключ на 15 или головку на 15 на болт крепления натяжного ролика.

Поворачиваем кронштейн ролика по часовой стрелке и ослабляем ремень

Снимаем ремень с опорного ролика

Снимаем ремень привода вспомогательных агрегатов со шкивов

Для снятия опорного ролика, накидным ключом откручиваем болт его крепления

Снимаем наружную крышку ролика

Снимаем опорный ролик

Снимаем внутреннюю крышку

Для снятия натяжного устройства головкой на 10 откручиваем два болта

Снимаем натяжное устройство в сборе с роликом

Устанавливаем все детали в обратном порядке.

Укладываем ремень на шкивы, и заводим под натяжной и опорный ролики в соответствии со схемой.

Инструменты и материалы

Никаких специальных инструментов или приборов для замены не нужно. Достаточно подготовить набор ключей и отверток, а также новые щетки. Если работы будут выполняться в плохо освещаемом помещении, тогда к инструментам нужно добавить фонарик или светильник (генератор зачастую расположен в труднодоступном месте).

Инструменты для замены щеток генератора

На старых автомобилях некоторые крепления могут заржаветь, поэтому для их выкрутки используйте специальный растворитель, например, WD-40. С его помощью процесс выкрутки крепежных элементов станет более легким.

Для демонтажа старых щеток также нужен паяльник

Правильность проведения процедуры

Перед началом мероприятия пригодится информация о том, сколько ремней на ниссан альмера классик. Придется работать с двумя — от ГУРа и генератора (последний и будет объектом замены).

Легче всего будет провести дело, ориентируясь на наглядную инструкцию. Покажет, как правильно происходит замена ремней на ниссан альмера классик видео, ссылка на которое приведена ниже:

1. Ключом на 14 ослабляется крепление на насосе.
2. Ослабляется гайка на пластине регулировки.
3. При помощи головки выкручивается длинный болт. Некоторые из специалистов советуют не вынимать его полностью — это занимает время и силы.
4. Мотор отодвигается в сторону — это поможет снять устройство.

Подготовка к замене генератора

Перед тем как начать процесс замены генератора в Nissan Almera Classic, необходимо провести ряд подготовительных действий.

1. Необходимые инструменты

Для замены генератора понадобятся следующие инструменты:

• Набор ключей – для снятия креплений и проводов;
• Динамометрический ключ – для правильного затяжения крепежных элементов;
• Кусачки – для отсоединения проводов;
• Мультиметр – для проверки электрической цепи;
• Отвертки – крестовая и плоская;
• Ломик – для откручивания болтовых соединений;
• Перчатки – для защиты рук;
• Защитные очки – для защиты глаз от возможных повреждений.

2. Подготовка рабочего места

Перед началом работы рекомендуется обеспечить чистоту и порядок на рабочем месте. Убедитесь, что вокруг автомобиля достаточно свободного пространства для работы.

Также, для избежания короткого замыкания или иных электрических перегрузок, рекомендуется отключить аккумулятор и снять наконечники проводов с клемм аккумулятора.

3. Проверка нового генератора

Перед установкой нового генератора необходимо провести проверку его работоспособности. С помощью мультиметра проверьте зарядный ток и напряжение, а также убедитесь, что все входные и выходные провода генератора соединены надежно.

Следуя этим рекомендациям, вы готовы приступить к процессу замены генератора Nissan Almera Classic.

Сервисная замена ремней Альмера N16 (Н16): подбор и установка приводного ремня генератора Ниссан

Чтобы не попасть в неприятную ситуацию, когда внезапная поломка может лишить ваш автомобиль некоторых важных функций, нужно своевременно проводить диагностику. Мастера нашего сервиса используют самое современное оборудование, профессиональный инструмент и только качественные запчасти, а также у нас самые честные цены на проведение подобных работ.

Когда и почему может потребоваться замена ремней Альмера N16

Своевременная замена ремней Альмера N16 поможет избежать серьезных неприятностей, которые могут неожиданно возникнуть в пути.

Хорошо, если водитель имеет возможность произвести ремонт на месте или может дотянуть до ближайшего автосервиса

Чтобы подобных ситуаций не возникало, необходимо своевременно проводить техническое обслуживание своего авто и обращать внимание на признаки наличия неисправности. Признаки необходимости замены:

• Визуально видно наличие надрывов, трещин или растяжений;
• Заметное снижение мощности и неуверенный запуск двигателя;
• При работе в определенных режимах идёт чёрный выхлопной дым;
• Тикающие, скрипящие, шаркающие или щёлкающие звуки.

Причины необходимости замены:

• Выработан заложенный производителем в деталь ресурс;

• Плохая натяжка и перескакивание со своего места;
• Неисправность подшипников натяжных роликов;
• Повышенный износ из-за попадания рабочей жидкости;
• Установка контрафактных или поддельных деталей при ремонте.

Каждый автопроизводитель изначально закладывает определенный интервал замены ремней. Кроме того, что необходимо строго придерживаться данных рекомендаций, не стоит также забывать об условиях эксплуатации конкретного автомобиля. Если вы хотите избежать серьезных затрат на ремонт, приезжайте на диагностику состояния приводных ремней в наш специализированный автосервис.

Во сколько обойдется качественная замена ремня генератора Ниссан Альмера Н16

Одним из наиболее ответственных мероприятий можно назвать установку нового ремня генератора, так как его обрыв неизбежно приводит к дорогостоящему ремонту. Своевременно выполненная замена ремня ГРМ в нашей специализированной автомастерской позволит избежать больших денежных вложений, которые потребуются из-за серьезной поломки.

Особенное внимание нужно уделять правильному подбору комплектующих и запасных частей, высокая стоимость которых не всегда говорит об их качестве. Наши мастера используют детали, которые приобретаются у непосредственного производителя или надежного поставщика. Чем раньше будет замечена и устранена неисправность, тем меньше средств на ее устранение понадобится

Чем раньше будет замечена и устранена неисправность, тем меньше средств на ее устранение понадобится.

Замена ремня генератора Ниссан Альмера N16 в автосервисе

На Ниссан Альмера Н16 замена приводных ремней должна выполняться только руками квалифицированного мастера. Непрофессионализм может дорого обойтись, так как некачественное устранение неполадки часто провоцирует еще более серьезные поломки. Наш специализированный автосервис предоставляет полный комплекс услуг, которые могут понадобиться при проведении подобного ремонта.

1. Точную диагностику состояния приводных ремней и смежных элементов;
2. Дефектовка и подборка новых запасных частей для ремонта;
3. Замена ремня ГРМ и остальных вспомогательных агрегатов автомобиля;
4. Итоговая диагностика проделанного ремонта.

На все предоставляемые нами услуги дается длительная гарантия. При ремонте применяются запасные части только самого лучшего качества. Установка новых приводных ремней и ремня производится вместе с установкой новых натяжных и направляющих роликов. По всем интересующим вопросам наш специалист сможет провести бесплатную консультацию.

Какой ремень устанавливается

На Ниссан Альмера модификации Классик установлен поликлиновый ремень генератора. Такой ремень еще называют «многоручейный» – по внутренней стороне пущены небольшие борозды. Ремень производится из специальной резины, внутри которой установлены армирующие нити. Это достаточно широкий, и, вместе с тем, тонкий ремень, который обладает отличной гибкостью и используется в большинстве автомобилей современного производства.

Размер

Размеры зависят от устройства системы охлаждения авто. Так, в машины без кондиционера устанавливается более короткий ремень, чем в те, где кондиционер присутствует.

Длина поликлиновых ремней навесных агрегатов Альмера Классик:

• ремень генератора (без кондиционера) – 810;
• ремень генератора (с кондиционером) – 1100;
• ремень ГУРа и помпы – 865.

На ремне генератора имеются борозды в количестве 6 шт., насоса гидроусилителя – 3 шт.

Ниже приведены основные данные (размерный код и каталожные номера), которые помогут сориентироваться при покупке деталей.

Артикулы для авто с кондиционером:

• NISSAN – 1192095F0A (оригинал);
• BOSCH (Германия) – 1987948437;
• Renault Samsung (Корея) – 119 209 5F0A / 119 209 F610 / 281 224 1920 / 119 204 M500.

Цена оригинала составляет от 800 до 1500 руб., аналоги стоят в районе 400 руб. Вы можете купить необходимые запчасти в нашем магазине – воспользуйтесь формой заявки в верхней части сайта или свяжитесь с менеджером напрямую по указанным телефонам.

Пошаговая инструкция по замене

Замена цепи ГРМ на Ниссан Альмера Н16 классик своими руками в домашних условиях, как и замена ремня, занимает 3-4 часа. Процедуру желательно проводить на эстакаде, смотровой канавке или подъемнике.

Инструменты

Для работы нужно подготовить следующие инструменты и расходные материалы:

• Шестигранник на «6».
• Головки на «12», «13» и «14».
• Молоток.
• Зубило.
• Динамометрический ключ.
• Обезжириватель.
• Герметик.
• Чистые тряпки.
• Емкости для слива масла и охлаждающей жидкости.
• Разводной ключ.
• Деревянный брусок.
• Новую цепь ГРМ.

Этапы

На первом этапе необходимо отключить от питания катушки зажигания, отсоединив кабеля.

Клапанная крышка с катушками зажигания

Катушки откручиваем, демонтируем и подписываем цифрами согласно последовательности снятия, чтобы не перепутать при монтаже.Далее отсоединяем воздушные патрубки от клапанной крышки.На клапанной крышке откручиваем все болты крепления по периметру согласно инструкции и снимаем крышку.Для того чтобы правая подушка не мешала снимать детали двигателя, ее необходимо демонтировать.На следующем этапе подставляем под сливное отверстие приготовленную емкость, откручиваем пробку и сливаем моторное масло с двигателя.Затем демонтируем масляный фильтр.Снимаем хомут с нижнего патрубка радиатора Ниссан Альмера Н16 и сливаем охлаждающую жидкость в приготовленную тару. Затем откручиваем пробку с радиатора и сливаем оставшуюся жидкость.Теперь демонтируем радиатор и снимаем ремень привода генератора.Ослабив хомут подводящего шланга, демонтируем его.Далее снимаем головку блока цилиндров. Открутив 4 болта, демонтируем крышку головки блока вместе с вентилятором и его муфтой.Перед тем как снять поддон двигателя, нужно демонтировать глушитель, чтобы он не мешал, открутив три болта, которыми он крепится. Теперь можно демонтировать поддон картера.Ослабив болты крепления шкива помпы, нужно снять ремни привода на кондиционер, гидроусилителя руля.Вставив для фиксации деревянный брусок между боком картера и коленчатым валом, снимаем шкив коленвала. Крепежный болт шкива откручивается с помощью удлинителя и головки.Выкрутив шкив водяного насоса, снимаем его с посадочного места. Извлекается металлизированная прокладка под водяным насосом.

Далее снимаем масляный насос. Правую крышку двигателя мы разобрали и демонтировали. Теперь цепь газораспределительного механизма полностью доступна.

Газораспределительный механизм со снятой крышкой

Чтобы установить первый поршень в верхнюю мертвую точку, нужно проворачивать коленвал пока не будет достигнуто нужное положение. При этом на шестернях тоже должны совпасть метки.Для того чтоб снять старую цепь на Ниссан Альмера Н16, нужно по очереди выкрутить крепежные болты шестерен распредевала. При этом с помощью разводного ключа надо зафиксировать распределительный вал.Далее снимаем детали в следующей последовательности:

• верхнюю планку успокоитель;
• гидронатяжитель;
• натяжную планку успокоителя;
• нижнюю планку надеваем на шпильку;
• снимаем цепь ГРМ;
• поддев плоской отверткой нижнюю шестерню, снимаем ее.

Сравнивая старую и новую цепь, можно увидеть, что снятая цепь растянута и требует замены.

Сравнение старой и новой цепи ГРМ

Сборку выполняем в обратном порядке:

• Перед началом боковую поверхность мотора нужно очистить от старого герметика и обезжирить.
• Устанавливая новую цепь ГРМ, нужно следить, чтобы правильно были выставлены все метки.

Метки на шкивах и цепи должны совпадать

Далее следует заменить все уплотнительные резиновые кольца в месте установки маслонасоса.Затем на боковую поверхность двигателя нужно нанести новый герметик, выдерживающий высокие температуры.С помощью динамометрического ключа закручивается каждый болт крепления с моментом 50 Н.м.Прикрепив боковую крышку, нужно дождаться, чтобы устоялся герметик.Далее устанавливаем помпу и новую прокладку, затягивая все моментом 40-50 Н.м.Продолжаем сборку: устанавливаем шкив коленвала, вставив брусок, затягиваем болт крепления.Надеваем шкив на водяной насос, надеваем все приводные ремни.Возвращаем на место подушку.Выполняем замену новой прокладки на клапанной крышке.Далее устанавливаем на место поддон, глушитель.Все болты закручиваем динамометрическим ключом согласно инструкции.

Важно при сборке проверить совпадение всех меток, иначе цепь может сорваться, что приведет к серьезным поломкам. На этом замена цепи на Ниссан Альмера Н16 классик закончена. Читать еще: Как отрегулировать сцепление на Ниссан Альмера классик

Читать еще: Как отрегулировать сцепление на Ниссан Альмера классик

Меняем ремень генератора Almera Classic

Подшипник ролика натяжителя подвергается высоким нагрузкам. При 80−100 тыс. км пробега его меняют отдельно или в комплекте с роликом. Соответственно привод навесных агрегатов тоже необходимо менять.

Посмотрите, какой РK и ролик стояли до замены, если так долго они отходили, то лучше заменить такими же. Подходит подшипник Koyo 63012RS соответствующий оригинальному подшипнику NSK6301DULX на Альмера Классик и ремешки: для ГУР — Dayco 3PK865, а для генератора и кондиционера — Dayco 6PK1115.

Проявляя сноровку, замену ролика и привода делают из подкапотного пространства:

Первый шаг — снять ремень со шкива насоса ГУР. Как и генератор (на схеме 1), он имеет регулировочный винт и фиксирующий болт на 13 и 10 мм соответственно. Дополнительно снизу гидронасоса надо отвернуть одну фиксирующую гайку. Тогда прокручивая регулировочный болт и толкая насос вперед, ремешок снимают. На фото 1, привод навесного агрегата ГУР, стрелками обозначены: 1. ГУР, 2. Шкив, 3. Фиксирующий болт. 4. Регулировочный винт.

Теперь ремень генератора тоже легко снимется. Также регулировочный винт выкручивают, ремень провиснет, ничто не помешает снять его со шкива. На фото 2. Привод генератора Альмера Классик, стрелками обозначены: 1. Генератор. 2. Шкив генератора. 3. Натяжной ролик. Вначале срываем болт ролика ключом на 17, затем откручиваем фиксирующий болт, далее вращаем регулировочный винт, освобождаем ремешок. Затем снимаем ролик, делаем замену подшипника. Сборка в обратном порядке.

Ниссан альмера классик: замена ролика и ремней

Несмотря на кажущуюся сложность, процедура является простой операцией даже для новичка. На необходимость ее проведения будут указывать следующие факты:

• свистящие звуки, которые раздаются во время работы электронных систем автотранспорта;
• сигнал от индикатора генератора (расположен с левой стороны от двигателя под капотом).

https://youtube.com/watch?v=buZWo9qNtsY

Необходимо с серьезностью отнестись к вопросам по технике безопасности. Обязательно выполняется следующее:

• заглушить двигатель;
• вытащить ключ зажигания;
• отсоединить отрицательный провод от аккумулятора;
• провести проверку разрывов, трещин, вытянутостей.
