Ремонт и замена генератора
Замена генератора Accent требуется крайне редко, так как данная деталь весьма надёжна и долговечна. Обычно его меняют лишь при наличии очень серьёзных неисправностей, на огромном пробеге либо при желании установить устройство повышенной мощности, например, для автозвука.
Как правило, при падении или нестабильности напряжения в бортовой сети, проблемах с запуском двигателя или работой электроприборов, требуется лишь замена щёток генератора Accent. Также нередко бывает нужна и замена подшипника генератора Accent. Эти работы вполне можно выполнить своими руками. Самостоятельно менять другие элементы устройства не рекомендуется. Для этого лучше обратиться к квалифицированным специалистам или купить новый электрогенератор. Установить его в гаражных условиях несложно.
Чтобы отремонтировать узел, нужно знать, как разобрать генератор Hyundai Accent и удалить его с автомобиля. Для проверки работоспособности узла потребуется распиновка генератора Hyundai Accent, которая есть в руководстве по эксплуатации модели и в Интернете, а также мультиметр. Но многие дефекты можно заметить при осмотре генерирующего ток устройства. Чтобы проверить его и восстановить, нужно снять деталь с авто. Демонтаж генератора выполняется так:
- Надёжно установить авто в гараже на смотровую яму и проверить его фиксацию, чтобы не произошло отката.
- Снять клемму «-» с аккумулятора.
- Удалить правый брызговик силового агрегата.
- Убрать электрогенераторный ремень.
- Отключить все провода от генерирующего устройства.
- Открыть защитную крышку электрогенератора.
- Открутить крепления и снять проводку.
- Убрать масляный фильтр.
- Удалить оставшиеся крепежи.
- Снять генератор, вытянув его под автомобилем.
Установка генератора выполняется в обратном этому алгоритму порядке.
Если планируется замена щёток или подшипников, устройство необходимо разобрать. Для этого нужно раскрутить все крепления и удалить подшипники, применяя специальный съёмник. Он нужен, прежде всего, для удаления переднего подшипника. Чтобы снять задний, корпус электрогенератора желательно немного подогреть лампой. Также следует удалить щёточный узел и проверить состояние всех снятых элементов. Если они неисправны, поставить новые детали и собрать устройство заново. Для проверки генератора следует применять мультиметр. Его проверка желательна и после установки на автомобиль.
Для замены составляющих или самого генератора нужно использовать только оригинальные или качественные аналоговые запасные части. Если самостоятельный ремонт сложен, то лучше заменить электрогенератор в сборе или обратиться для его восстановления на СТО.
Теперь вы узнали, как подтягивать или менять генераторный ремень на Hyundai Accent или ремонтировать сам генератор. А вы сталкивались с ремонтом данного узла? Были ли проблемы с электрогенератором? Удалось ли их решить самостоятельно или пришлось обращаться к специалистам? Если у вас есть вопросы или вы хотите поделиться интересной информацией по теме, пишите в комментарии.
Проверка правильной установки ремня генератора
После замены ремня генератора на Хендай Акцент Тагаз очень важно убедиться в его правильной установке. Неправильно установленный ремень может привести к поломке генератора и его неправильной работе
Вот несколько шагов, которые помогут проверить правильность установки нового ремня:
Визуальная проверка. Осмотрите ремень, убедитесь, что он надежно закреплен на всех роликах и натяжителе. Проверьте, что все элементы системы натяжителя и роликов находятся в правильном положении и не имеют видимых повреждений.
Проверка натяжения. С помощью специального инструмента для проверки натяжения ремня убедитесь, что ремень натянут правильно. При недостаточном натяжении ремень может соскальзывать, а при избыточном натяжении он может приводить к износу роликов и его самого.
Проверка работы генератора. Заведите автомобиль и удостоверьтесь, что генератор работает исправно
Обратите внимание на индикатор заряда батареи на приборной панели — он должен оставаться в нормальном положении. Если индикатор показывает низкий заряд или мигает, возможно, ремень натянут неправильно и требуется его дорегулировка.
Если вы обнаружите любые проблемы с установкой ремня генератора на Хендай Акцент Тагаз, рекомендуется обратиться к специалисту для дополнительной консультации и помощи.
Процесс замены
Как и каждая деталь в автомобиле ремень генератора подвержен износу и соответственно нуждается в своевременной замене. Поэтому производитель рекомендует в соответствии с регламентным ТО 2 проводить проверку ремня привода вспомогательных агрегатов. Это получается через каждые 30000 км пробега. А осуществлять смену по мере износа или появления на нём трещин, разрывов, отслоение тканевого основания и прочих дефектов. Однако следует помнить, что испытания работоспособности ремня проводились в заводских условиях. Поэтому при эксплуатации автомобиля в тяжелых условиях необходимость осуществить проверку или замену ремня может наступить намного раньше предполагаемого срока.
Для выполнения замены ремня навесного оборудования (он же ремень генератора) необходимо иметь следующие инструменты:
- смотровая яма или эстакада;
- трещотка с удлинителем;
- головка на «17»;
- ключи на «17», «14» и «12»;
- тиски;
- ремень новый.
Рассмотрим поэтапно процесс замены ремня.
- Устанавливаем правую сторону машины на домкрат или на эстакаду (если такова имеется)
- Снимаем минусовую клемму с аккумулятора.
- Откручиваем верхний болт крепления генератора.
- Устанавливаем ремень.
- Затягиваем натяжитель.
- Натягиваем ремень.
- Затягиваем болты генератора.
- Запускаем двигатель, убеждаемся в отсутствии лишних шумов и скрипов.
Особенность системы натяжки обводного ремешка является и главной его проблемой. Отличительным признаком поломки ремня является свист, издаваемый в процессе работы. Свист чаще замечен в сырую и холодную пору года, но если работа ремня осуществляется на гране, то свист можно слышать постоянно.
Зачем нужны метки газораспределительного механизма
Метки газораспределительного механизма — это отметки, по которым проводится регулировка ГРМ, а также замена приводного ремня. Этот элемент достаточно важный, поскольку он непосредственно влияет на работу силового агрегата.
Схема ГРМ:
1. Цепь привода ГРМ 2. Направляющая приводной цепи 3. Рычаг приводной цепи 4. Автоматический натяжитель приводной цепи 5. Крышка приводной цепи 6. Промежуточный шкив ремня привода вспомогательного оборудования 7. Прокладка водяного насоса 8. Водяной насос 9. Шкив водяного насоса 10. Шкив коленчатого вала
Что же будет, если при замене ремня неправильно выставить метки или вообще их не выставлять? В таком случае, можно сбить механизм газораспределения, который повлечет за собой много проблем. А именно:
- Поскольку газораспределение было сбито, то впрыск и выпуск отработанных газов будет проводиться неверно. Впоследствии, двигатель может начать троить, глохнуть, не запускаться или повысится расход. В свою очередь, это может повлечь последствия, такие как — повышенный износ, прогорание клапанного механизма и поршневой группы, прочие.
- Все помнят, что бывает при обрыве ремня ГРМ — гнет клапана. Это происходит потому, что нарушается процесс газораспределения и поршни ударяют о клапаны, которые впоследствии деформирует. Точно такой же принцип работает и в данном случае. Сбитый механизм ГРМ приведет к бою поршневой группы о клапаны, чем попросту деформирует их.
Сдвиг метки ГРМ при замене ремня или регулировки приведет к тому, что топливо будет впрыскиваться слишком рано или слишком поздно. Последствием этого может стать заливание свечей зажигания или подсос отработанных газов в камеру сгорания.
Кроме наведенных последствий, могут возникать и другие, которые также могут привести детали силового агрегата к повышенному износу или другим проблемам.
Порядок работ по замене ремней двигателя Хендай Акцент
- Домкрат устанавливается под правое переднее колесо.
- Далее снимается защита картера двигателя.
- Открутить болты крепления шкива водяной помпы (4 шт.).
- Ослабить натяжение генератора головкой на 12.
- Демонтировать ремень генератора и установить на его место новый.
- Ослабить и открутить болты крепления насоса гидроусилителя (головку для снятия необходимо просунуть в отверстие шкива насоса).
- Заменить ремень ГУРа.
- Для замены ремня компрессора необходимо снять колесо и подкрылок.
- При помощи натяжного ролика ослабить натяжение, снять и заменить ремень.

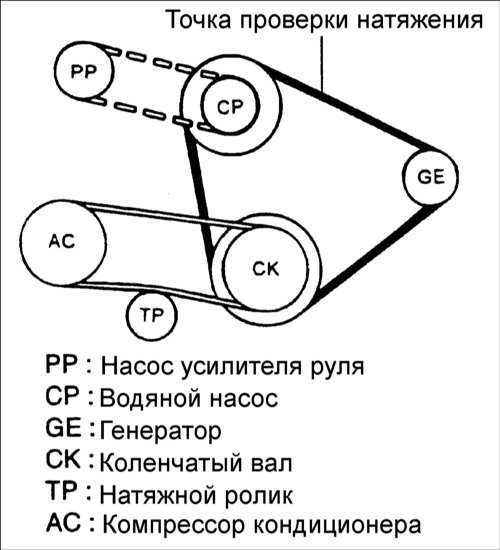

На Хендай Акцент порядок замены ремней двигателя можно определить по мануалу. Работа по замене всех ремней занимает, как правило, от 6 до 8 часов. Нет строгих сроков замены ремней, обычно такие работы производятся после 60 тыс. км пробега или при появлении в системах постороннего шума, свиста, «шелеста». Также состояние ремней поможет определить визуальный осмотр – на деталях не должно быть трещин, растяжек, расслоений. При обнаружении подобных дефектов ремень следует менять.

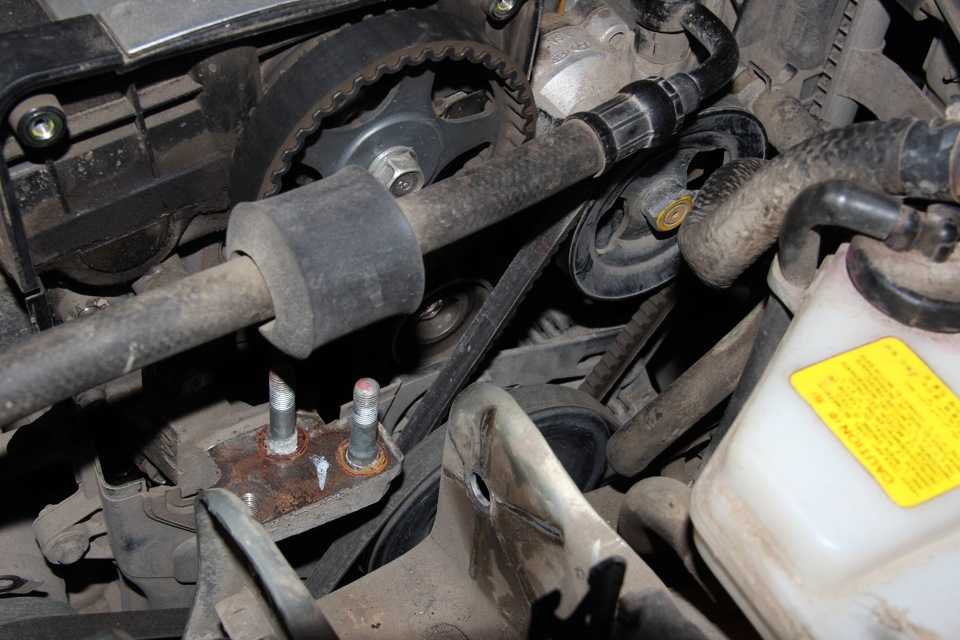

Замена приводных ремней на Hyundai Accent
Замена ремней на Хендай Акцент обычно вызывает сложности, из-за трудности доступа. Ведь пространство для замены ремней под капотом Hyundai Accent не много, а приводных ремней три штуки. Ремень поликлиновый компрессора кондиционера (оригинальный номер 97713-1E000), ремень поликлиновый генератора (25212-26021) и ремень клиновый гидроусилителя (57231-29100). Что бы понять как все это работает далее предлагаем схему приводных ремней Акцента.
Ремень компрессора кондиционера перекинут от шкива коленвала, к шкиву компрессора кондиционера. Натяжение ремня обеспечивается специальным натяжным роликом. Ремень генератора вращается через шкивы коленвала, генератора и водяного насоса (помпы). Натяжение этого ремня осуществляется натяжным механизмом перемещающим генератор. Ремень гидроусилителя перекинут через шкив помпы и шкив насоса гидроусилителя, натягивается данный ремень перемещением корпуса насоса ГУР на специальном кронштейне, который крепится к двигателю. Смотрим схему приводных ремней Хендай Акцент на фото.
Для замены или регулировки натяжения ремня кондиционера в Хендай Акцент необходимо снять колесо, подкрылок. Поскольку другого доступа к этому участку нет. Ослабить или натянуть данный ремень позволит натяжной ролик, который и регулирует натяжение. Для наглядности предлагаем фото. Стрелкой указан натяжной ролик.
Что бы снять ремень генератора Акцент необходимо ослабить механизм натяжения генератора. Для этого понадобится головка на 12. Этот же механизм используется и для натяжения ремня.
Но если поликлиновые ремни привода вспомогательных агрегатов довольно долговечны, то вот ремень гидроусилителя выходит из стоя первым. В большинстве своем именно он стрекочет у вас под капотом. Хотя неприятный звук можно устранить регулировкой (смещением ГУРа по кронштейну от двигателя), но иногда ремень так вытянут, что уже просто некуда его регулировать. Тогда поможет только замена. Но для замены ремня нам предстоит снять ремень генератора, без этого никак.
Допустим ремень генератора уже снят. Теперь нам нужно ослабить болт крепления крепления насоса ГУР к кронштейну и открутить еще один с другой стороны. На следующем фото месторасположение нужных болтов отмечены стрелками.
Если до одного болта вы можете подобраться практически любым ключом, то второй можно открутить только головкой просовывая её через отверстие в шкиве насоса гидроусилителя.
В принципе никаких особых приспособлений или специального инструмента при замене ремней Хендай Акцент не требуется. О замене ремня ГРМ Hyundai Accent мы уже подробно писали здесь. Можете почитать, обязательно пригодится.

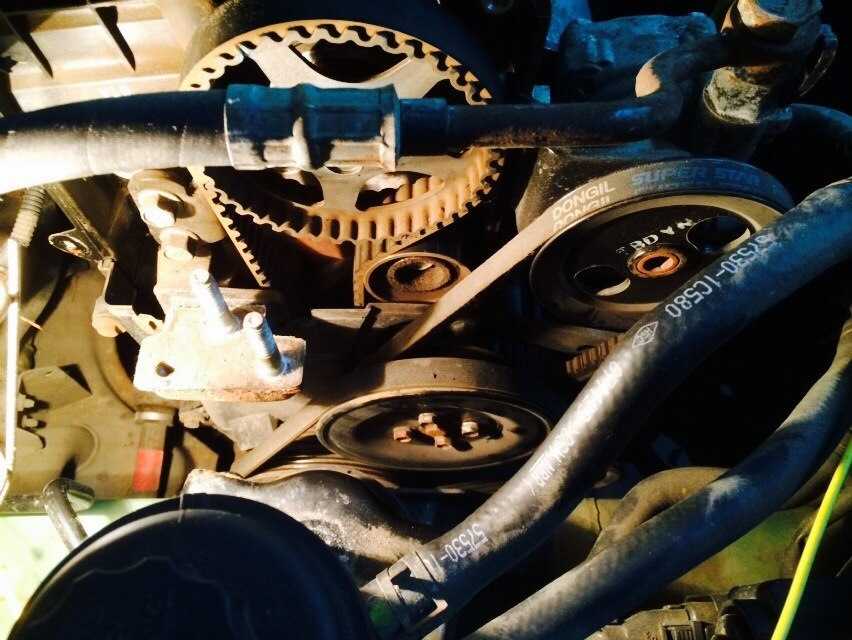

Замена ремня и роликов ГРМ Хендай Акцент своими руками
Ремень ГРМ Хендай Акцент служит связующим звеном между коленчатым и распределительным валами. Отличий у ремней для 8-миклапанных и 16-тиклапанных моторов мало – последние имеют всего на 2 зуба больше. Перед покупкой обязательно проверьте совместимость. Нужно еще упомянуть о маленькой особенности Акцентов – шкив распредвала у него один. Но внутри ГБЦ находится у 16-тиклапанных двигателей два зубчатых шкива, связанных металлической цепью, которая смазывается моторным маслом. Это значительно облегчает настройку механизма газораспределения, так как два распределительных вала в любом случае будут работать синхронно.
Проведение замены помпы Хендай Акцент
Недавно мы рассказывали о том, как осуществить замену антифриза в системе охлаждения Акцента. Если имеется необходимость, то сделайте это. Все работы нужно делать на остывшем двигателе – в противном случае можете получить ожоги. При работе нужны следующие инструменты:
- Торцовые, рожковые и накидные ключи на 10, 12, 14, 22.
- Вороток.
- Удлинитель.
- Плоская отвертка.
Алгоритм проведения работ следующий:
- Сливаете из системы полностью антифриз.
- Снимаете ремень ГРМ. На этом останавливаться подробно не будем, так как все описано в статье «Замена ремня и роликов ГРМ Хендай Акцент своими руками». Здесь же вы узнаете и о том, как выставить шкивы по меткам, чтобы обеспечить нормальное функционирование газораспределительной системы.
- Далее необходимо выкрутить три болта, которыми закреплен на блоке ДВС корпус жидкостного насоса.
- Теперь выкручиваете болты, которыми крепится натяжная планка генератора к жидкостной помпе. Генератор нужно отвести в сторону, чтобы он не мешал.
- Демонтируйте старый насос, при этом отсоедините корпус от трубопровода, который подводит к нему жидкость.
- Теперь обязательно нужно снять прокладку при помощи острого ножа или плоской отвертки.
- При наличии дефектов на уплотнительном кольце подводящей трубки необходимо его заменить. Извлекается колечко при помощи плоской отвертки.
Обратите внимание на направление движения ремня ГРМ
Обратите внимание на то, что прокладку нужно устанавливать новую, независимо от того, в каком состоянии старая. Все компоненты устанавливаются в обратной последовательности
Обязательно нужно залить антифриз в двигатель Хендай Акцент и осуществить прокачку системы охлаждения, чтобы избавиться от воздушных пробок
Обязательно нужно залить антифриз в двигатель Хендай Акцент и осуществить прокачку системы охлаждения, чтобы избавиться от воздушных пробок
Все компоненты устанавливаются в обратной последовательности. Обязательно нужно залить антифриз в двигатель Хендай Акцент и осуществить прокачку системы охлаждения, чтобы избавиться от воздушных пробок.
Рекомендуется при проведении ремонта обратить внимание на состояние приводных ремней и подушки двигателя (да, ее тоже придется частично демонтировать). Если имеются повреждения или следы сильного износа, замените все элементы
Стоит упомянуть о парт номерах элементов:
Стоит упомянуть о парт номерах элементов:
- 25100-26902 оригинальный жидкостный насос Hyundai/Kia.
- 25124-26002 оригинальная прокладка для жидкостной помпы системы охлаждения
Hyundai Accent ремень ГРМ: Меняем сами
- Проверка ремня и необходимость его замены
- Инструменты и приспособления
- Замена ремня ГРМ
- Послесловие
Как самостоятельно поменять ремень ГРМ на Hyundai Accent? Что для этого нужно?
Ремень ГРМ – важнейший элемент газораспределительного комплекса автомобиля. Именно он отвечает за согласование основных рабочих параметров коленвала и системы, отвечающей за впрыск топлива и выпуск отработанных газов. Функционируя в достаточно сложных условиях, данный агрегат требует к себе повышенного внимания и периодического осмотра, а в некоторых случаях и замены. Именно о ней и пойдёт речь в этой статье.
Проверка ремня и необходимость его замены
Компания производитель настоятельно рекомендует всем владельцам Хендай Акцент менять ремень газораспределительного механизма примерно через 50 – 60 тысяч километров пробега. Не стоит слишком уж откладывать эту процедуру – данный элемент, в отличие от множества иных деталей и агрегатов, неспособен просигнализировать о своей неисправности и может порваться в наиболее неподходящий момент. А это повлечёт за собой не только лишнюю головную боль, но и весьма существенные финансовые траты.Прежде чем приступать к замене ремня следует провести его визуальный осмотр и проверить натяжение. Для этого нужно демонтировать оба кожуха – верхний и нижний. На поверхности не должно быть следов масла, потёртостей, трещин, сколов и прочих дефектов. Что касается натяжения, нужно лишь нажать на ремень рядом с опорным роликом, как раз напротив натяжного элемента. Если всё в порядке, он прогнётся ровно до половины регулировочного болта.
Если имеют место дефекты или ремень чрезмерно растянут, следует загнать авто на эстакаду и приступить к незамедлительной замене проблемного элемента.
Инструменты и приспособления
Для работы пригодится следующий инструментальный комплект:
- Полный набор автомобильных ключей;
- Съёмник для демонтажа стопорных колец;
- Большая отвёртка или монтажка;
- Регулировочный ключ для натяжки ремня.
Замена ремня ГРМ
Непосредственно сама замена газораспределительного ремня должна проходить в такой очерёдности:
- В первую очередь снимаем ремни со всего навесного оборудования – ГУРа, кондиционера и генератора;
- Демонтируем бачок ГУРа и слегка отодвигаем его в сторону, чтобы не мешал;
- Снимаем кожух с ГРМ и откручиваем все крепёжные болты, которые расположены по периметру;
- Одеваем вороток с торцевой головкой на центральный коленвальный болт и упираем его в лонжерон;
- Отсоединяем все разъёмы низковольтного типа от модуля катушки;
- На несколько оборотов прокручиваем стартер и срываем с коленвала болт. Поворачиваем его по часовой стрелке, до тех самых пор пока не получаем совмещение меток на шкиве коленвала;
- Выкручиваем его, не забывая при этом демонтировать также и шкивы с металлической пластинкой;
- Ослабляем крепёжные болты на натяжном ролике и выкручиваем их. Аккуратно придерживаем ролик, не допуская срыва резьбы идущей по пружине;
- Снимаем старый ремень и меняем обводной ролик;
- Ставим на его место новый, следя за точным совпадением меток на кожухе ремня и шкивах распредвала и коленвала;
-
Устанавливаем натяжной ролик. Здесь, возможно, придётся помучаться с пружиной, будьте к этому готовы;
- Затягиваем регулировочный болт на ролике, а затем фиксируем и его крепление;
- Одеваем коленвальный шкив и закручиваем на место крепёжный болт;
- На два оборота проворачиваем коленвал и сверяем совпадение меток;
- Проводим сборку всех ранее снятых узлов и агрегатов в обратной последовательности. Крепёжный болт на коленвале затягиваем против часовой стрелки, ударами молотка для большей надёжности.
Послесловие
Ремень газораспределительного механизма на нашем авто заменён. Ничего особо сложного в этой процедуре нет, здесь в первую очередь важны не знания и опыт, а чёткое следование описанной выше инструкции и соблюдение правильной очерёдности работ. Будьте внимательны и терпеливы, итоговый результат однозначно стоит затраченного времени и усилий.

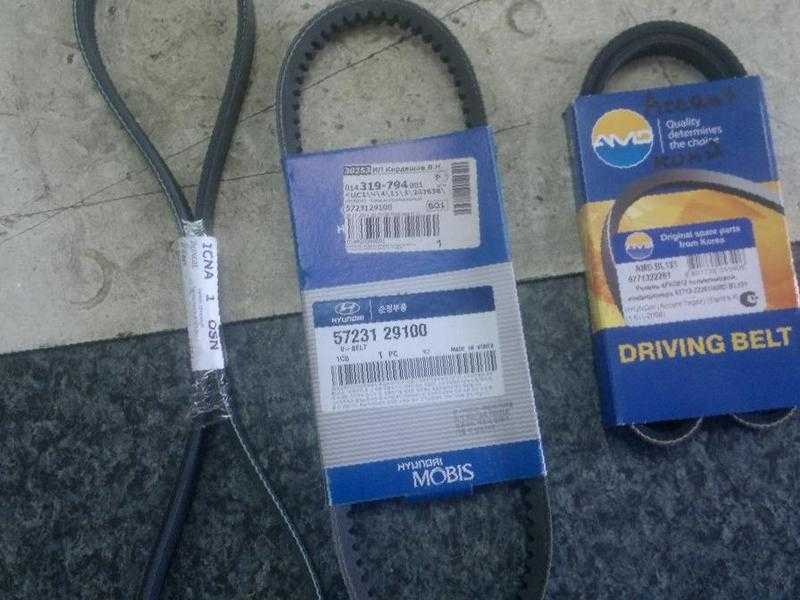

Выбираем ремень ГРМ для Hyundai Accent

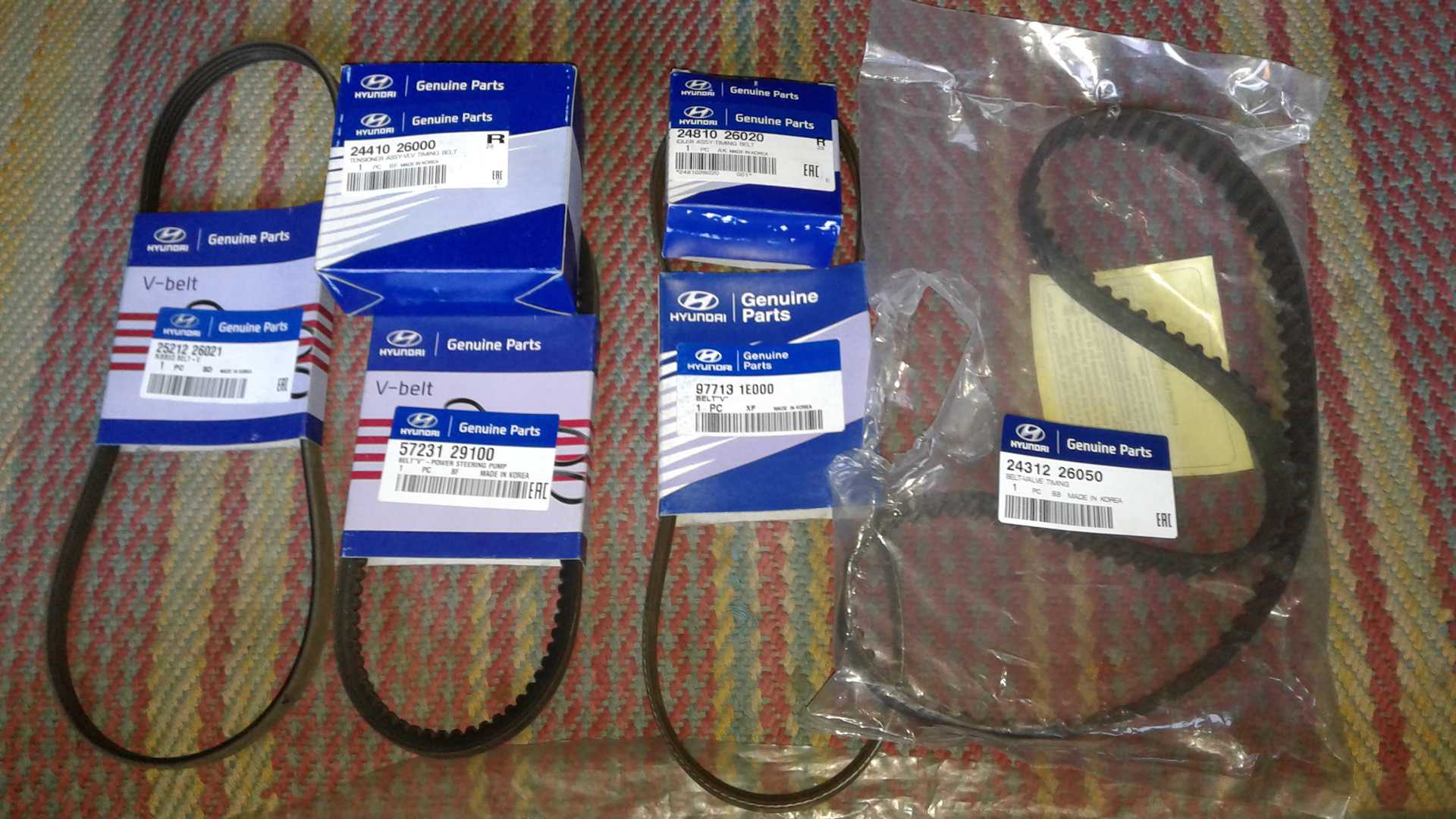

Комплект ГРМ
Если вы остановили свой выбор на ремне неоригинального производства, то предпочтительнее будет приобрести качественный ремень от проверенного производителя, например: ContiTech, Dayco или Bosch.
Детали фирменного производства будут отличаться отсутствием резкого запаха, качественно выполненной упаковкой, не будут растягиваться при механическом воздействии руками.
Некоторые производители предлагают вниманию покупателя достаточно выгодные решения по приобретению комплекта, из уже подобранных ремня и роликов, к конкретной марке автомобиля и двигателя.
- При покупке ремня ГРМ в магазине, посмотрите на условия его хранения, он не должен прогибаться и перекручиваться или висеть на гвоздике, это может привести к трещинам внутренних нитей корда, которые вы не увидите при внешнем осмотре.
- Прежде чем купить ремень ГРМ, надо уточнить число клапанов на вашем автомобиле. Есть два вида двигателей, которые устанавливались на Hyundai Accent – это 12 клапанный SOCH и 16 клапанный DOCH. Уточните этот параметр в сервисной книге, либо у продавца-консультанта, при приобретении ремня, от этого будет зависеть правильность подбора ремня для вашего автомобиля. Кроме того, на двигатель SOCH ставился ремень и один натяжной ролик, а на DOCH – ремень и ролики, натяжной и обводной.
- https://rem-accent.ru/grm-hyundai-accent.html
- https://moftop.ru/zamena-remnya-grm-aktsent-16-klapanov
- https://avtogrm.ru/zamena-remnya-grm-xendaj-akcent-16-klapanov.html
- https://grandrepairauto.ru/zamena-remnya-grm-na-hyundai-accent.html
Как натянуть ремень генератора на акценте
Для проверки натяжения ремня привода генератора автомобиля Hyundai Accent необходимо нажать пальцем руки на ремень ровно посередине между шкивами генератора и насоса охлаждающей жидкости (помпа) (см. схему привода вспомогательных агрегатов). При усилии нажатия ремня генератора около 10 кгс прогиб ремня должен составлять 9-10 мм. Для натяжения ремня генератора следует головкой «на 12» ослабить гайку болта крепления генератора к корпусу масляного насоса (для наглядности на фото показано снизу автомобиля).
Тем же инструментом выполняем солабление затяжки болта крепления генератора к регулировочной планке.
Ключом (или головкой) «на 12» вращаем регулировочный болт по часовой стрелке, тем самым натягивая ремень. Производим затяжку болта и гайки крепления генератора. Ухватившись за болт крепления шкива коленчатого вала поворачиваем на два-три оборота вал по часовой стрелке и проверяем натяжение ремня. Чрезмерное натяжение ремня генератора автомобиля Hyundai Accent вызывает повышенные нагрузки на подшипники генератора и насоса охлаждающей жидкости, что может привести к преждевременному выходу их из строя. Для замены ремня необходимо снять правый пластмассовый брызговик двигателя (см. «Снятие брызговиков двигателя»). Головкой «на 12» ослабить затяжку гайки и болта крепления генератора (см. выше). Тем же инструментом вращая регулировочный болт против часовой стрелки, ослабить натяжение ремня.
Сдвинув генератор к блоку цилиндров выполняем снятие ремня со шкивов и вынимаем его. Новый ремень устанавливается в обратной последовательности. Производим регулировку натяжения ремня (см. выше).
При недостаточном натяжении ремня появляется посторонний шум, ремень быстро изнашивается.
Чрезмерное натяжение ремня приводит к повреждению подшипника водяного насоса или генератора.
Вам потребуется ключ «на 12».
1. Проверьте натяжение ремня нажатием пальца с усилием 98 Н (9,8 кгс) посередине между шкивами генератора и водяного насоса:
– на двигателях мод. G4ЕВ ремень должен прогнуться на 7–10 мм;
– на двигателях мод. G4ЕС ремень должен прогнуться на 5,1–6,0 мм.
Для проверки натяжения ремня можно использовать весы-безмен, оттягивая крючком ветвь ремня.
2. Для регулировки натяжения ремня ослабьте болт крепления регулировочного механизма генератора к натяжной планке…
3. …и гайку болта крепления генератора к корпусу масляного насоса.
4. Вворачивая или выворачивая регулировочный болт, отрегулируйте натяжение ремня.
5. Для замены ремня привода генератора…
6. …ослабьте натяжение ремня (см. выше), снимите ремень с приводного шкива генератора…
7. …и со шкива коленчатого вала.
8. Установите ремень привода генератора и водяного насоса в порядке, обратном снятию, и отрегулируйте его натяжение, выполняя операции, указанные в пп. 1–4.

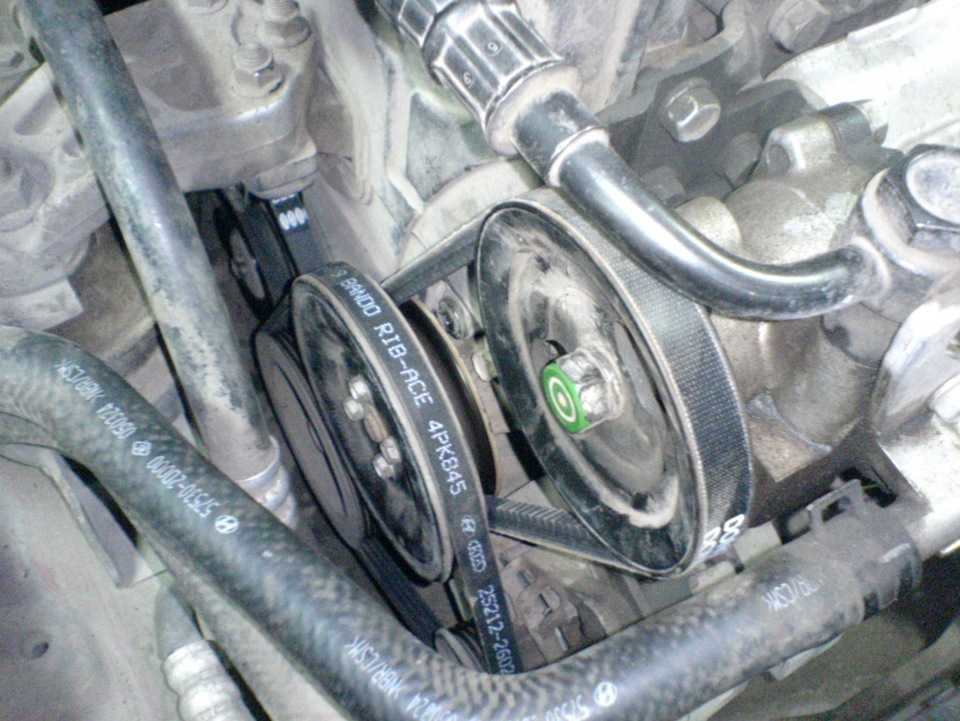

На автомобили с двигателями SOHC и DOHC установлены ремни привода генератора разной длины, поэтому будьте внимательны при покупке запасного ремня.
Приводной ремень кондиционера любого автомобиля является важнейшей компонентой системы кондиционирования, обеспечивающей её корректное функционирование. Как и любые другие узлы и детали, ремень кондиционера Хёндай Акцент нуждается в регламентном обслуживании и замене. При несоблюдении рекомендованных производителем сроков обслуживания (проверки натяжения на роликах) он изнашивается до такой степени, что рискует в любой момент оборваться. Если это происходит во время дальней поездки в жаркое время года, о привычном комфорте можно уже не мечтать – работа кондиционера будет невозможна.
Периодическая проверка состояния ремня должна быть дополнена знаниями об основных признаках того, что состояние ремня кондиционера Акцент Тагаз близко к критическому. Опишем эти симптомы:
- Появление в салоне необычного свиста – первый признак того, что в скором времени может потребоваться замена ремня кондиционера на Хёндай Акцент. Этот неприятный звук чаще всего возникает в моменты наивысшей нагрузки на бортовую электросеть автомобиля (при включённом кондиционере, магнитоле, световых приборах).
- Некоторые модели оснащаются датчиком, призванным выдавать соответствующий сигнал при проблемах с кондиционером, при этом на приборной панели может загореться лампочка, сигнализирующая о неисправности в работе генератора или бортовой электросети.
- Характерными признаками того, что ремню осталось жить недолго, являются трещины на его поверхности и участки, на которых наблюдается отслоение резинового слоя от тканевого корда.
Замена ремня
Итак, если вы решили, что ременная передача ГРМ нуждается в срочной замене, тогда идите в магазин и покупайте новый комплект. Приготовьте все необходимые ключи и головки. Убедитесь, что домкрат находится рядом, ставьте машину на эстакаду, если она есть, конечно, и моете приступать к ремонту. Этапы его должны производиться в следующей последовательности:
1. Отворачиваем винты крепления помпы. Их 4 штуки. После этого производим демонтаж приводных ремешков.
2. Откручиваем нижнюю гайку генератора. Теперь мы сможем ослабить натяжение генераторного ремня и снять его. Что нам и нужно будет сделать на следующем шаге. 3. Берем головку на 10 и отворачиваем болты, крепящие верхнюю часть корпуса. Снимаем корпус.
3. Берем домкрат, приподнимаем переднюю часть автомобиля и демонтируем правое колесо. Теперь нужно снять защиту мотора, предварительно открутив все необходимые болты. 4. Теперь начинаем выставлять метки. Отверстие на шкиве распредвала должно совпадать с меткой красного цвета. Отметка на нижнем валу должно быть совмещено с символом “Т”.
5. Теперь отворачиваем болт крепления коленвала и снимаем его. 6. Отворачиваем болты, с помощью которых крепится нижняя часть кожуха и снимаем кожух.
7. Головкой на 14 отворачиваем винт обводного ролика. Затем приступаем к непосредственному демонтажу ременной передачи.
8. Теперь отворачиваем винты, крепящие натяжной ролик. Сам ролик необходимо снять и произвести его визуальный осмотр. В случае необходимости его тоже нужно будет заменить. Лучше это все-таки сделать, так как эта деталь также изнашивается, и если это еще не произошло на момент замены ремня, то может произойти в ближайшем будущем, что послужит причиной разбора всего механизма. А так не захочется делать этого из-за одного ролика!
9. Теперь коленвал прокручиваем 2 раза вправо. После этого проверяем совпадение меток. Если они не сошлись, то ремень придется снять и установить заново. Обязательно проверьте натяжку ремня. Все остальные узлы монтируются в порядке, обратном демонтажу.
Как видите, ничего особенного сложного здесь нет, и заменить привод ГРМ вполне сможет каждый автолюбитель. Нужно лишь проявить чуточку старания и следовать предлагаемой инструкции. Многие автолюбители меняют ременную передачу сами, у вас тоже обязательно получится.
Методы устранения
Свистящий ремень — это, пожалуй, единственное, почему может возникать свист при запуске двигателя. Это означает, что приводной элемент растянулся и проскальзывает по шкиву. Так, это повышает значительно износ самого ремня, что неизбежно приведёт к трагедии в силовом агрегате, если конечно вовремя не исправить ситуацию. Рассмотрим, ремонтно-диагностические операции, для устранения свиста в моторе.
Привод газораспределительного механизма
Свист в двигателе вызванный неисправностью ремня ГРМ — это более чем срочный ремонт. Если вовремя не заменить деталь, то это приведёт к обрыву привода, а заодно к загнутым клапанам, что неизбежно ведёт к затратам.
Среднестатистический, даже лучший ремень стоит менять не позднее 50-70 000 км пробега. Обычно автопроизводители в технической документации и сервисных книгах указывают интервал технического обслуживания узла ГРМ. В любом случае, автомобилист должен сам следить за состоянием узлов и деталей двигателя своего транспортного средства.
Для определения состояния ремня газораспределительного механизма необходимо снять защитную крышку ГРМ. Далее стоит открутить натяжитель и осмотреть привод. На ремне не должно быть трещин, задиров и других явлений, которые неизбежно приведут к разрыву. Также, стоит отметить, что натяжка элемента имеет весьма важную роль, поскольку слишком натянутый ремень — это тяжёлый привод, что повышает износ резиново-металлической детали. При малом натяжении — деталь будет скользить, вызывая тем самым свист. Но, в современном автотранспорте используются зубчатые ремни, которые свистят при сильном износе.
Признаки износа
Чтобы избежать обрыва ремня, необходимо время от времени проверять его на предмет износа.
Данный элемент имеет свой ресурс эксплуатации, обычно он составляет не более 80 тысяч километров пробега
Поэтому, если вы прошли уже на своем авто такой пробег, нужно уделить отдельное внимание работоспособности этого элемента и, при надобности, поменять его
Изношенный треснутый компонент газораспределительного механизма 12- и 16-клапанного ДВС
Что касается признаков износа компонента для Hyundai Accent 2010 года с 12- и 16-клапанным двигателем:
- Если ремень ГРМ практически отработал свой срок службы, то мотор Hyundai Accent Тагазовской сборки будет работать некорректно. В этом случае из выхлопной трубы будет идти нехарактерный дым черного цвета.
- Затрудненный запуск мотора. Это не является стопроцентным признаком неисправности компонента, но это может быть с ним связано. Если трудный запуск мотора происходит постоянно, то нужно проверить работоспособность ремешка.
- Утечка расходных материалов и перегрев мотора. В частности, речь идет о моторной жидкости и антифризе.
- Посторонние звуки, возникающие при работе мотора.
- Трещины непосредственно на самом ремешке.
Замена ремня ГРМ Хендай Акцент 16 клапанов
На 16 клапанном Хендай Акцент следует осуществлять замену привода ГРМ через 60 000 км. Во всяком случае, именно так рекомендует поступать производитель. Не доверять ему причин, конечно, нет, но все же крайне рекомендуется производить периодическое обследование как узла ГРМ, так и всего автомобиля. ГРМ – довольно важный узел, и недооценивать его значение нельзя. Так, например, обрыв привода приведет к тому, что машину придется ремонтировать капитально, и тут уже без помощи спецов не обойтись. Не заметить обрыв будет невозможно, так как после этого автомобиль утратить способность передвигаться. Обрыв обязательно приведет к встрече поршней с клапанами, что неминуемо приведет к загибанию последних. При этом пострадают и поршни, и цилиндры.
Осуществить замену ремня вполне можно собственными силами, без помощи спецов. Таким образом вы сэкономите деньги и получите бесценный опыт ремонта. Многие автолюбители предпочитают все делать сами. Именно для них и написана эта инструкция. Если следовать ей в точности, то проблем во время замены быть не должно.
Процедура замены ремня
Нужно обязательно приобрести новый ремень ГРМ, натяжной и промежуточный ролики. Желательно сразу менять все комплектом. В противном случае через пару месяцев начнет шуметь ролик, опять проводить ремонт – это накладно. А если ролик заклинит, то обрыва ремня не избежать. Процесс смены ремня привода выглядит следующим образом:
- Снимите все ремни привода дополнительных механизмов (компрессора кондиционера, гидроусилителя руля, генератора).
- Ослабьте крепление бачка гидроусилителя и сдвинуть его, чтобы не мешало проведению ремонта.
- Снимите защитный пластиковый кожух, выкрутив четыре болта.
- На болт коленчатого вала наденьте вороток с головкой, уприте в лонжерон.
- Чтобы не повредить, отключите от катушки зажигания всю низковольтную часть.
- Проверните коленчатый вал стартером, чтобы сорвать болт. Можно включить пятую скорость, выжать тормоза и пробовать выкрутить воротком болт.
- Снимите пластину и шкивы.
- Ослабьте и выкрутите крепление натяжного ролика. Придерживайте его, чтобы не сорвать резьбу.
- Снимите ремень.
Теперь нужно установить новый, причем так, чтобы не нарушить синхронизацию валов на Хендай Акцент 16 клапанов. Для этого:
- Замените промежуточный ролик.
- Установите ремень.
- Совместите метки на шкивах с рисками на кожухе.
- Установите ролик натяжителя, придерживайте при этом пружину длинной отверткой. Корректировать натяжение ремня не нужно – пружина все сделает сама.
- Затяните болт ролика.
- Затяните основной болт.
- Установите шкив на коленчатый вал и затяните болт.
- Проверните на несколько оборотов коленчатый вал и удостоверьтесь в том, что метки не сместились.
- Соберите оставшиеся элементы.
Обратите внимание на то, что затяжка болта коленчатого вала производится против часовой стрелки. У него обратная (левая) резьба
Несколько советов помогут вам быстрее справиться с заменой ремня газораспределительного механизма:
- Двигателю нужно дать остыть.
- Не проворачивайте валы после демонтажа ремня.
- Желательно менять и ремни привода вспомогательных агрегатов.
- Не поленитесь и замените масло с фильтром, свечи, если им осталось недолго ходить.
Самое противное в этом деле – это установка меток. На Ладе, правда, это делать сложнее – там нужно синхронизировать три вала. На Хёндай всего два. Под верхней боковой крышкой находится шкив распредвалов. На нем, ближе к болту, есть метка. Она должна располагаться напротив риски в верхней части ГБЦ. На шкиве коленчатого вала имеется выемка, которая должна быть совмещена с буквой «Т» на пластине. Если эти метки никуда не «убегут», то проблем с настройкой механизма газораспределения не возникнет, двигатель будет работать как часы. И небольшое видео от классного и познавательного канала “Сделано в гараже” на тему замены ремня ГРМ и помпы:
Источник
