Регулятор напряжения генератора для hyundai solaris

Теплообмен

Теплообмен – это важная часть работы двигателя автомобиля. Он обеспечивает правильную температуру в двигателе и предотвращает его перегрев. Теплообмен также способствует сохранению оптимальной температуры масла и охлаждающей жидкости.

Система охлаждения двигателя автомобиля состоит из нескольких компонентов, среди которых:

• радиатор;
• термостат;
• водяной насос;
• вентилятор;
• трубопроводы;
• охлаждающая жидкость.

Внутри двигателя происходит горение топлива, в результате чего выделяется большое количество тепла. Если этот тепловой поток не будет правильно распределен и отводится, двигатель может перегреться и выйти из строя.

Охлаждающая жидкость циркулирует по двигателю и приносит тепло от горячих частей двигателя к радиатору, где оно передается окружающей среде. Радиатор состоит из множества узких трубок, куда прилегают охлаждаемые поверхности блоков цилиндров двигателя. Как только температура охлаждающей жидкости достигает определенного уровня, открывается термостат, позволяя жидкости пройти через радиатор и тем самым остывает. Вентилятор нагнает дополнительное охлаждение воздуха, если двигатель работает на низких скоростях.

Теплообмен также включает водяной насос, который передвигает охлаждающую жидкость по системе охлаждения двигателя.

В случае неисправности системы охлаждения двигатель может перегреться, что приведет к его повреждению и необходимости ремонта. Регулярная проверка и техническое обслуживание системы охлаждения помогут избежать подобных ситуаций. Ремонт и замена компонентов системы охлаждения должны производиться у квалифицированных специалистов с использованием оригинальных запчастей.

Важно знать:

1. Регулярно проверяйте уровень охлаждающей жидкости и при необходимости доливайте.
2. Следите за работой вентилятора и убедитесь, что он включается при достижении определенной температуры.
3. Не забывайте менять охлаждающую жидкость и следовать указаниям производителя по замене.
4. При возникновении любых проблем с системой охлаждения обращайтесь к специалистам для диагностики и устранения неисправностей.

Теплообмен – важный аспект работы двигателя автомобиля. Соблюдение регулярного обслуживания и правильного ухода за системой охлаждения поможет вам избежать проблем и удлинить срок службы вашего автомобиля.

Где находятся щётки генератора и для чего они нужны

Щетки применяются в любом электрическом двигателе,
каковым является и автомобильный генератор. Они расположены под крышкой
устройства, непосредственно соприкасаются с вращающимся коллектором
преобразователя (ламелями) на роторе. Ламели — это медные контакты в виде
колец, которых на преобразователе всего два.

Щетки генератора
Расположение щеток генератора

Как и было написано, графитовые угольки расположены
под крышкой — задней, которая на установленном преобразователе смотрит в
сторону двигателя. Чтобы вытащить их, не нужно целиком демонтировать генератор
с машины, щеточный узел держится на одном болте и подключен к регулятору
напряжения. Однако на некоторых автомобилях снимать устройство придется, так
как конструкция там не позволяет поступить иначе.

Функция
графитовых угольков очень важная — они передают ток от аккумуляторной батареи
на обмотки возбуждения ротора. Происходит это во время контактирования щеток с
ламелями.

Пошаговая инструкция

Интервалы замены заводом производителем на Хендай Солярис не регламентируются.

Основная неисправность цепи — ее растяжение, что ведет к смещению фаз газораспределения, шуму. Устраняется заменой на новую. Работы по замене достаточно трудоемкие. Необходимо тщательно поставить диагноз, в этом вам может помочь диагност, имеющий у себя в арсенале осциллограф, который снимет осциллограмму с вашего двигателя и сравнит ее с эталонной. На ней в точности будут видны углы фаз газораспределения. После этого даст вам рекомендации по замене цепи грм.

24410-25001 артикул. Натяжитель цепи.

Необходимый инструмент и принадлежности:

• Емкость под масло
• Набор головок
• Набор рожковых ключей
• Ветошь
• Молоток
• Отвертки
• Пасатижи
• Домкрат

Работы рекомендуется производить при остывшем двигателе. Их можно совместить с проверкой и регулировкой тепловых зазоров клапанов.

Открываем капот, снимаем клемму минус с АКБ. Откручиваем защиту, сливаем масло с двигателя.

Сливаем антифриз из системы охлаждения в емкость.

Откручиваем крышку клапанов Хендай Солярис и снимаем ее.

Опираем двигатель Хендай Солярис под домкрат через дощечку. Откручиваем кронштейн подушку двигателя со стороны ГРМ и демонтируем его.

Снимите ремень привода генератора, ключом расслабив натяжное устройство.

Необходимо сместить насос гидроусилителя руля в сторону, открутив крепления насоса.

Откручиваем натяжное устройство ремня (болт с обратной резьбой). Демонтируем его с блока.

Торцовым ключом откручиваем 4 болта правого кронштейна подушки двигателя, снимаем его.

Ключом, открутив болт опорного ролика, извлекаем его.

Шкив жидкостного насоса держится на четырех болтах, удерживая его от проворачивания необходимо открутить их и снять шкив.

Откручиваем болты крепления водяного насоса к блоку двигателя (5 штук). Снимаем его поддев шлицевой отверткой.

Торцовым ключом откручиваем болт шкива ремня (если у вас механическая коробка переменных передач – просим напарника включить пятую передачу и нажать педаль тормоза; если автоматическая трансмиссия — используем специальный удерживающий инструмент).

Снимаем шкив с торца коленчатого вала поддевая его монтажкой с разных сторон.

Откручиваем верхний и нижний болты крепления генератора к кронштейну- снимаем генератор.

Снимаем кронштейн с мотора, откручивая два болта.

Крышка газораспределительного механизма держится на блоке на четырнадцати болтах, которые необходимо открутить, после чего снимаем крышку ГРМ.

Нужно выставить верхнюю мертвую точку поршня первого цилиндра ориентируясь по меткам на валах.

Штифтом зафиксируйте натяжное устройство башмака, отжав башмак отверткой. Откручиваем два болта натяжителя и снимаем его.

Снимаем цепь ГРМ с распределительвых валов, звездочки коленчатого вала. Вынимаем ее из моторного отсека.

Осматриваем на наличие повреждений и износа зубцов звездочки распредвалов и коленвала.

Очищаем все прилегающие плоскости на крышке и блоке. Очищаем поверхность натяжного устройства и его посадочного места на блоке.

Рекомендуется замена на новый сальник коленвала в крышке ГРМ.

Устанавливаем цепь ГРМ на звезды, совмещая их по меткам (на новой цепи для удобства краской обозначены метки).

Производим установку натяжного устройства, нанеся на заднюю часть герметик.

Закручиваем 2 болта. Извлекаем стопорный шплинт- цепь натянется.

Проверяем метки газораспределения Хендай Солярис. Установочный штифт должен находиться в верхнем положении.

На поверхности стыков крышки и блока наносим герметик небольшим валиком.

Стыкуем их.

Закручиваем болты.

Последующую сборку осуществляем в обратном порядке.

Как видно, провести такую процедуру не трудно. Натянуть новую цепь можно, четко следуя инструкции. Каждый автолюбитель должен знать, что в багажнике обязательно хранить натяжитель, так как подобная поломка может оставить его и хендай солярис далеко от дома, а перспектива переночевать посреди трассы не радует никого.

Стоит также понимать, что своевременная замена данного узла – залог того, что он не порвется. Однако производитель уверяет, что это может произойти только после 250 тысячи километров. Поэтому замена подобной детали долго не будет грозить автовладельцу.

Hyundai Solaris использует сразу несколько приводных систем (объемом 1,4 и 1,6 л), поэтому работе газораспределительного механизма (ГРМ) на этом авто отводится особо важная роль. Мельчайшие помехи в работе ГРМ будут находить ощутимое отражение на работе всего силового агрегата. Будет снижаться тяговая мощность. Так что, если пришло время планового ремонта, замена цепи ГРМ Хендай Солярис должна проводиться в первую очередь.

Проверка и установка нового генератора

После снятия старого генератора с Hyundai Solaris 11 года, необходимо провести проверку нового генератора перед его установкой. Следуйте этим шагам, чтобы убедиться, что новый генератор правильно работает:

1. Визуальный осмотр: проверьте новый генератор на наличие повреждений, трещин или других видимых дефектов. Убедитесь в отсутствии ржавчины или коррозии на зажимах и клеммах генератора.

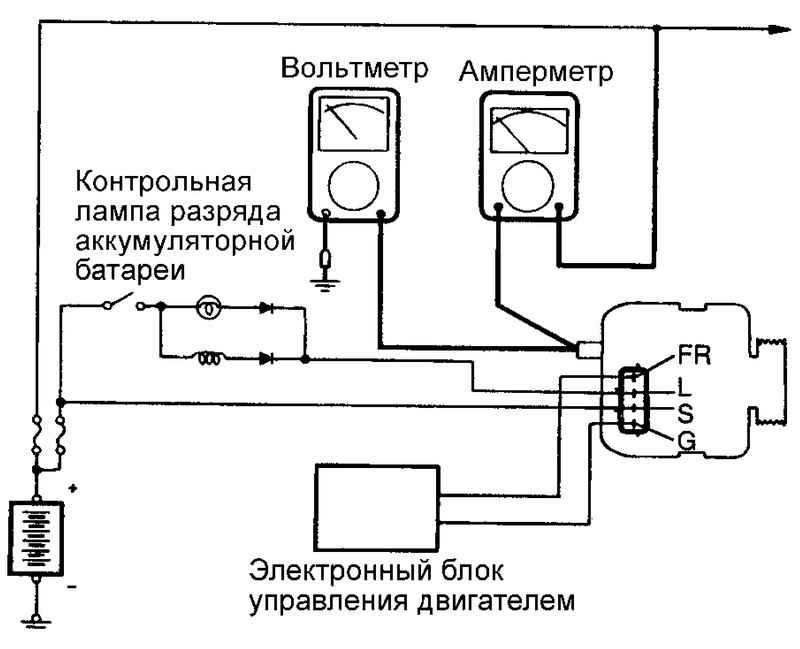

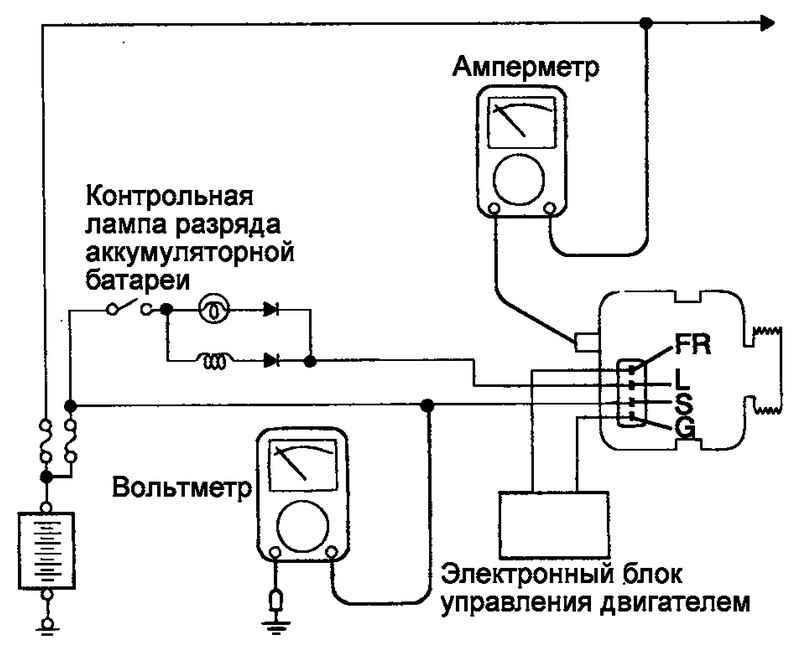

2. Измерение напряжения: используя мультиметр, проверьте напряжение на выводах генератора. Подключите мультиметр к выводам генератора и убедитесь, что напряжение соответствует указаниям производителя для вашего автомобиля Hyundai Solaris 11 года.
3. Тестирование регулятора напряжения: отсоедините провод, идущий от регулятора напряжения к батарее. Подключите положительный вывод мультиметра к проводу от генератора, а отрицательный вывод мультиметра к корпусу генератора. Затем заведите двигатель и увеличьте его обороты до примерно 2000 об/мин. Напряжение на мультиметре должно быть стабильным и находиться в пределах спецификаций, указанных производителем.

После проведения проверки и убедившись, что новый генератор работает должным образом, можно приступать к его установке. Для этого выполните следующие действия:

1. Установите новый генератор на своё место в двигателе Hyundai Solaris 11 года. Убедитесь, что генератор плотно прилегает и правильно установлен.
2. Закрепите генератор, затянув все крепежные болты до момента затяжки, указанного производителем. Убедитесь, что генератор установлен без перекосов или наклона.
3. Подсоедините провод от регулятора напряжения к батарее.
4. Подключите все остальные электрические соединения, которые были отсоединены при снятии старого генератора. Убедитесь, что все соединения плотно прилегают и надежно закреплены на своих местах.
5. Проверьте работу нового генератора, заведя двигатель и проверив напряжение на батарее с помощью мультиметра. Напряжение должно соответствовать спецификациям производителя для вашего автомобиля Hyundai Solaris 11 года.

После проведения всех этих шагов, вы можете быть уверены, что новый генератор правильно установлен и работает должным образом. В случае возникновения каких-либо проблем или неполадок, рекомендуется обратиться к специалисту или авторизованному сервисному центру Hyundai.

Ремонт или замена?

Безусловно, ремонт обходится дешевле замены,
особенно, если стерлись щетки. Эти расходники стоят недорого, замена проводится
легко, без использования специального оборудования.
Также устройство проще восстановить, если разрушены подшипники.

А
вообще, принято условно делить элементы автомобильного генератора на трудно
изнашиваемые и расходники. О последних речь шла выше — щетки, подшипники,
обгонная муфта, ламели, проставки. На них действует определенный срок, после
которого их надо менять. Например, демпферный шкив служит 200-300 тыс. км, графитовые
элементы — 50 тыс. км и т. д.

Техническое обслуживание генератора надо проводить в
срок, а на любой признак (вой, гул, тусклое свечение лампы аккумулятора) быстро реагировать. В противном случае в
скором времени придется менять уже преобразователь, так как после внутреннего
замыкания и поломок трудно изнашиваемых деталей, ремонт нецелесообразен.

Ремонт

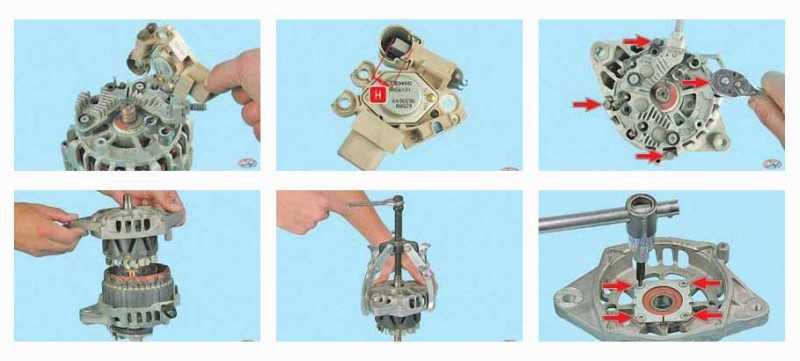

После снятия генератора можно приступать к ремонту. Используем ключ на 7, 10, 27, TORX Т 50, мультиметр, молоток, съемник подшипников, набор отверток.

• Держа вал генератора, чтобы он не поворачивался, снять крепеж и демонтировать шкив.
• Снять дистанционное кольцо.
• Отметить положение статора по отношению к крышкам – это позволит правильно соотнести положение крышек в дальнейшем.
• Демонтировать кожух (2 крепежа).
• Снять щеткодержатель совместно с регулятором напряжения (3 болта).

После снятия щеткодержателя следует оценить выступание щеток. При условии, что значение H менее 5 мм, необходимо заменить отдельно щетки или полностью весь узел. Также элементы меняются в случае, когда щетки заедают. Подробнее про замену щеток генератора Солярис читайте в этой статье.

• Удалить переднюю крышку (4 болта).
• Выпрессовать ротор из переднего подшипника.

Чтобы поменять передний подшипник, необходимо:

• Снять прижимную пластину (4 винта).
• Выпрессовать подшипник из крышки.
• Запрессовать замену оправкой нужного размера (усилие идет на наружное кольцо).

Далее проверяем подшипник около контактных колец. Не должно наблюдаться люфта во время поворота, потеков смазочного вещества, подшипник не должно клинить. Если что-либо из перечисленного наблюдается, необходимо менять подшипник.

Замена подшипника, установленного со стороны контактных колец:

• Выпрессовать подшипник с роторного вала.
• Поставить замену, направляя усилие на внутреннее кольцо.
• Запрессовать элемент на вал ротора, пока он не упрется в буртик вала (воздействие вновь направлено по оправке на внутреннее кольцо).

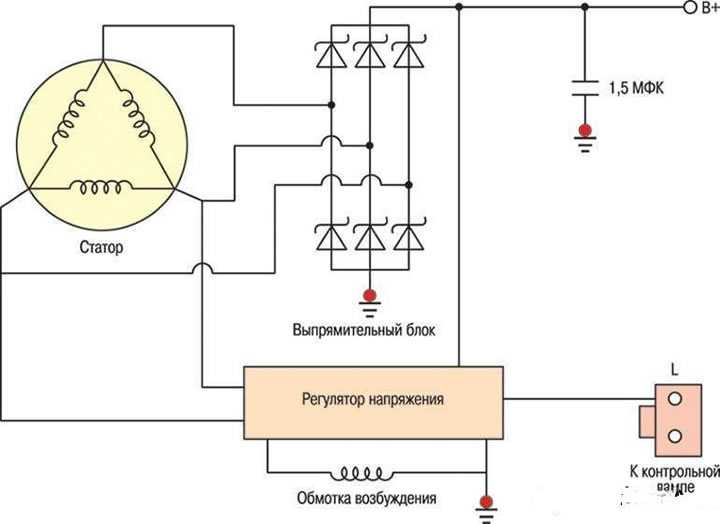

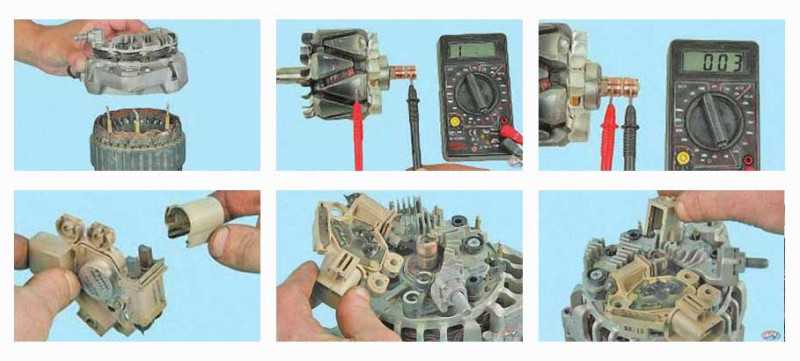

Проверка выпрямительного блока:

1. Отжать контакты.
2. Открепить от блока 3 вывода обмотки статора.
3. Выпрямительный блок снимается вместе с крышкой (эти части дальше не разбираются).
4. После снятия нужно обязательно протестировать обмотку на наличие в ней короткого замыкания – для этого подключить разъемы мультиметра к контактным кольцам (по очереди) и к корпусу ротора. Оптимальным считается значение бесконечности.
5. Так же проверяется сопротивление обмотки. Но в данном случае бесконечность говорит про обрыв. Если он обнаружен, ротор следует заменить.
6. Теперь поиски обрыва переходят к обмотке статора. Для этого необходимо по очереди мерить сопротивление между всеми выводами обмотки. Значение бесконечности скажет о неисправности статора.
7. Также статор меняется, если значение сопротивления не приближено к бесконечности при подключении щупа к корпусу статора и ко всем выводам по очереди.
8. Минусовой щуп мультиметра (черного цвета) подключить к плюсовому выводу генератора, а плюсовой щуп (красный) подключать к контактным выводам диодов по очереди (3 шт.). Так проверяются плюсовые диоды. Допустимым является значение от 700 до 800 Ом.
9. Теперь необходимо поменять местами черный и красный щупы – так проверяются диоды минус. Оптимальное значение прибора – бесконечность.
10. Теперь присоединить красный щуп прибора к минусовому выводу выпрямительного блока, а черный подключать по очереди к 3-ем контактным выводам. Нормальное значение соответствует 700-800 Ом. Сильно меньшее сопротивление означает, что диод «пробит», обратная ситуация означает, что он «в обрыве». В обоих вариантах выпрямительный блок нужно менять.

В процессе сборки важно обратить внимание на монтаж щеткодержателя. Чтобы не повредить щетки, необходимо сначала демонтировать крышку узла, после чего поставить собранные щеткодержатель с регулятором напряжения, затем закрыть крышку узла и закрепить ее

Автомобильный генератор является многокомпонентным и непростым устройством, которое отремонтировать совсем самому достаточно сложно. Чтобы снять, разобрать и произвести ремонт генератора Солярис, необходимо иметь навык подобной работы с автомобилем. При отсутствии навыка лучше обратиться в сервис или полностью заменить вышедший из строя генератор.

Источник

Артикулы и качество производителей

Натяжитель приводного ремня

• Производитель : HYUNDAI-KIA
• Артикул : 252812B020
• Номер аналога : 252812B010,252812B030 ,252812B000,252812B030FFF
• Кол-во на машину : 1

Дополнительная информация : Используейт тот номер по которому деталь дешевле. Помните, что отстустствующая или поврежденная правая пластиковая защита двигателя, сокращает ресурс натяжителя. На рынке встречаются контрафактные детали.

Натяжитель приводного ремня

• Производитель : INA
• Артикул : 534041710
• Кол-во на машину : 1

Дополнительная информация : Отличное качество. По сроку службы не уступает оригиналу. Контрафакт не встречался.

Натяжитель приводного ремня

• Производитель : GATES
• Артикул : T39210
• Кол-во на машину : 1

Дополнительная информация : Отличное качество. По сроку службы не уступает оригиналу. Контрафакт не встречался.

• Производитель : HYUNDAI-KIA
• Артикул : 252862B010
• Номер аналога : 252862B000
• Кол-во на машину : 1

Дополнительная информация : 252862B000 имеет металлический шкив, 252862B010 пластиковый. Разницы в ресурсе не замечено. По обоим роликам много контрафакта.

Источник

Как отремонтировать генератор?

Если причина выхода из строя генератора ясна, то необходимо:

Проверить предохранитель и его контакты с гнездом в случае постоянного низкого заряда батареи.
Для того чтобы заменить диоды, придется снимать генератор и перепаивать их вручную.
В случае повреждения обмотки ее нужно заменить.
Если оборвана электропроводка, придется производить замену или ремонт роторного механизма.
Если генератор издает гул во время эксплуатации, следует перебрать подшипники ротора. Если они подверглись износу и люфтят, устройство подлежит замене. Если гул слабый, подшипники достаточно изъять, очистить и смазать

Кроме этого, в данном случае следует обратить внимание на щетки генератора. Возможно, причина постороннего звука кроется именно в них.

Чаще всего выход из строя генератора можно устранить самостоятельно, но бывают случаи, когда единственным выходом становится его замена. Чтобы избежать неисправностей с генератором, следует:

• время от времени производить проверку работы электросети;
• отслеживать силу света задних и передних фар;
• следить за состоянием приводного ремня;
• прислушиваться к звуку работающего генератора.

В результате следует сказать, если при работе автомобиля была замечена хотя бы небольшая неисправность или посторонний звук от генератора, его следует немедленно устранить, чтобы избежать полной замены устройства в дальнейшем.

Hyundai Solaris 1 го поколения был представлен в 2010 году. Производился в 2011, 2012, 2013, 2014, 2015, 2016 и 2017 году с кузовами седан и хэтчбек преимущественно с бензиновыми двигателями 1,6 и 1,8 литра. За это время Солярис прошел рестайлинг. В данном материале вы найдёте описание предохранителей и реле Хендай Солярис 1 со схемами блоков, фото — примерами исполнения и местами расположения. Отметим предохранитель отвечающий за прикуриватель.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Замена регулятора напряжения на Hyundai Solaris

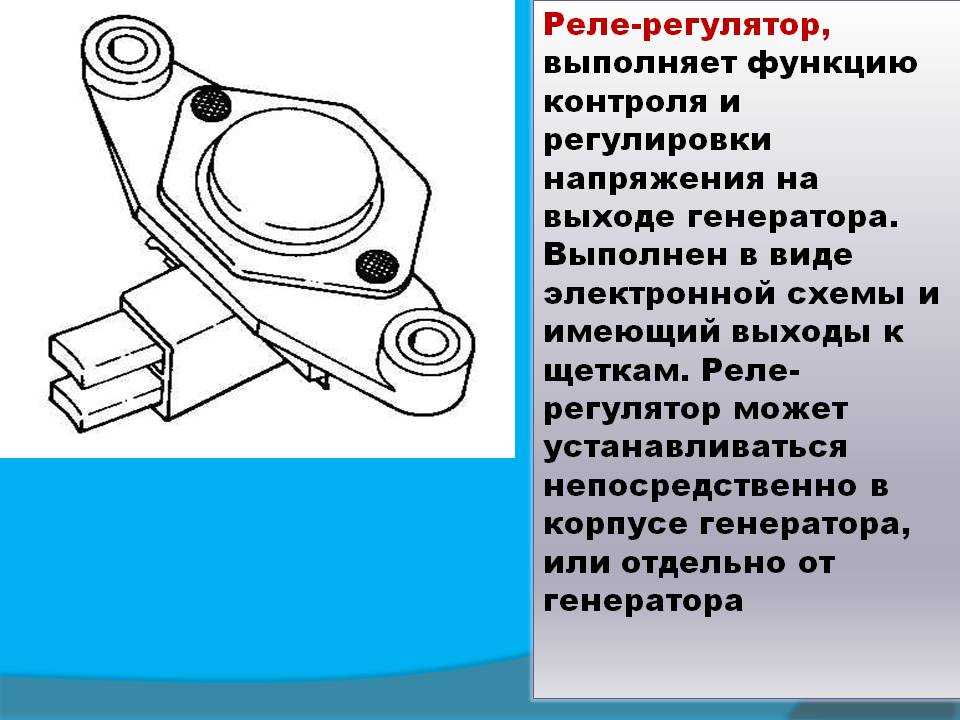

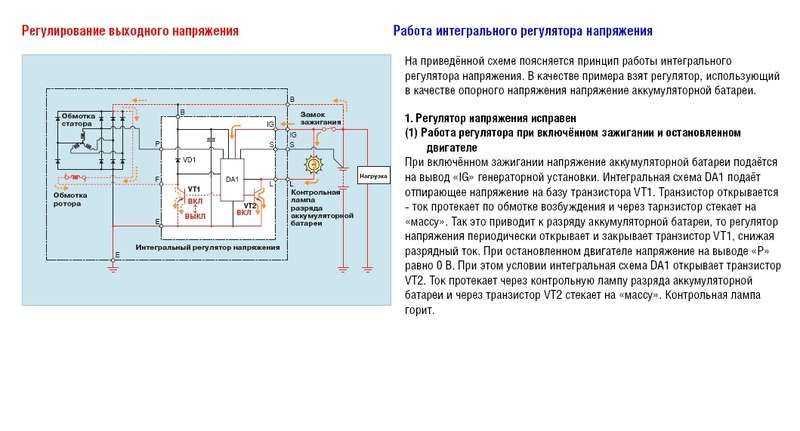

Регулятор напряжения – важная и ответственная деталь генератора автомобиля Hyundai Solaris. Его основная задача – поддерживать стабильное напряжение на аккумуляторе автомобиля, чтобы обеспечить его надежную работу. Если регулятор напряжения выходит из строя, это может привести к проблемам с электрической системой автомобиля и его аккумулятором.

Если вы заметили повышенные или пониженные показатели напряжения на аккумуляторе автомобиля, нестабильную работу электрических приборов в салоне, это может говорить о неисправности регулятора напряжения. В этом случае замена детали может потребоваться.

Процесс замены регулятора напряжения на Hyundai Solaris может быть выполнен самостоятельно, если у вас есть небольшой опыт работы с автомобильной электрикой. Для начала вам потребуются следующие инструменты:

• Набор ключей и отверток;
• Мультиметр для измерения напряжения;
• Ключ для снятия и установки контактных проводов;
• Инструкция по замене регулятора напряжения для конкретной модели Hyundai Solaris.

Прежде чем приступить к замене регулятора напряжения, убедитесь, что аккумулятор автомобиля отключен.

Шаги для замены регулятора напряжения на Hyundai Solaris:

1. Отсоедините от аккумулятора отрицательный провод.
2. Снимите защитные кожухи и крышки, скрепленные стяжками и клемами.
3. Используя мультиметр, измерьте напряжение на аккумуляторе и на регуляторе напряжения, чтобы убедиться в правильности диагноза и проблемах с регулятором.

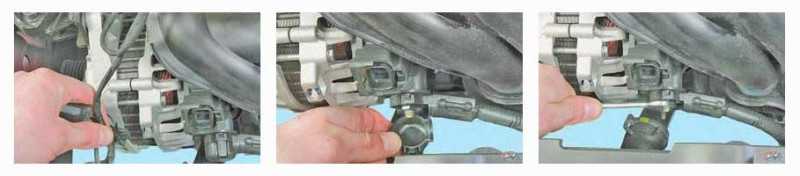

4. Отсоедините провода, подсоединенные к регулятору напряжения.
5. Снимите регулятор напряжения с генератора. Для этого вам может потребоваться использовать ключи и отвертки.
6. Установите новый регулятор напряжения на генератор.
7. Подсоедините провода к новому регулятору напряжения в соответствии с инструкцией по замене для конкретной модели Hyundai Solaris.
8. Установите защитные кожухи и крышки обратно.
9. Подсоедините отрицательный провод аккумулятора.

После выполнения этих шагов, регулятор напряжения на Hyundai Solaris должен быть заменен. Однако перед началом замены рекомендуется обратиться к инструкции производителя или обратиться к специалисту для получения более подробной и точной информации.

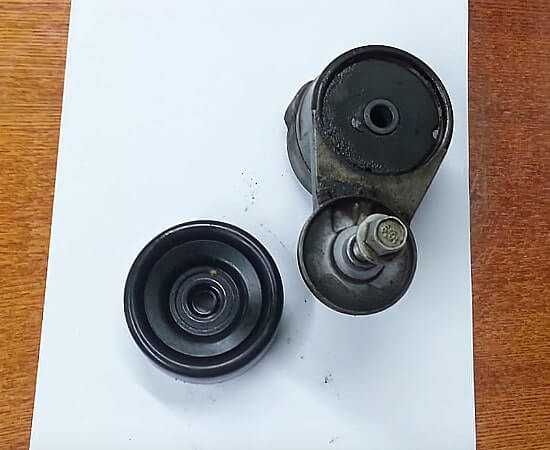

Ролик натяжителя

При износе подшипника в ролике, свиста у вас не будет. Сильный износ выдает себя повышенным шумом при работе мотора.

Точно такой же шум, может издавать подшипник генератора, гидроусилителя и обводного ролика. У помпы и компрессора кондиционера звук немного другой .

Вы можете попытаться самостоятельно определить источник шума. Для этого достаточно снять ремень. Как это сделать описанно выше. Когда ремень снят, есть доступ ко всем шкивам. Теперь их можно крутить и качать. Исправный подшипник крутится тихо, изношенный — с шелестом и шумом . Также не должно быть большого люфта.

Если подшипник на ролике изношен, то откручиваем его по часовой стрелке, резьба обратная!

Далее предстоит выбор: менять ролик целиком, либо просто заменить подшипник. Если не изношен сам шкив, можно поменять только подшипник. Артикулы провереных производителей : 6203ZZCM (NSK), 62032RSH (SKF), 62032RS, 6203ZZC3 (KOYO), 6203LLU, 6203ZZC35K (NTN/SNR).

Размеры подшипника: внешний диаметр 40мм, внутренний 17мм, ширина 12мм

По ролику ситуация следующая. Казалось бы бери оригинал и закрывай вопрос. Но это самый большой риск т.к очень много контрафакта. Упаковка и внешний вид детали сегодня не отличаются от оригинала. Ниже фирмы роликов опробованные на СТО. Низкое качество у SAT, AMD, ASVA, AMIWA, DAYCO, FEBEST, JUST DRIVE, NSP, PARTS MALL, PATRON, STELLOX, UNITED MOTORS . Хорошее качество GATES, GMB, NTN/SNR, SKF .

Принцип работы статора генератора Хендай Солярис

Статор состоит из набора проводников, обмоток и сердечника. Обмотки статора расположены вокруг сердечника и имеют форму катушек. Когда двигатель работает, приводные ремень и ведущий вал вращают ротор генератора, создавая магнитное поле.

Постоянные магниты ротора создают магнитное поле, которое проникает через отверстия в сердечнике статора. За счет вращения ротора, магнитное поле меняется, и это вызывает индукцию электрического тока в обмотках статора.

Процесс работы статора:

1. Механическая энергия, получаемая от двигателя автомобиля, передается на ротор генератора через приводной ремень или цепь.

2. Вращение ротора создает постоянное магнитное поле с помощью постоянных магнитов.

3. Магнитное поле ротора проникает через отверстия в сердечнике статора.

4. Меняющееся магнитное поле ротора вызывает индукцию тока в обмотках статора.

5. Электрический ток, проходящий через обмотки статора, создает переменное магнитное поле.

6. Переменное магнитное поле статора взаимодействует с постоянным магнитным полем ротора, создавая вращающуюся силу.

7. Вращающаяся сила приводит в движение генератор и генерирует электрическую энергию, которая заряжает аккумулятор и обеспечивает питание бортовой сети автомобиля.

Признаки неисправности

Ниже приведены явные признаки неисправности щеток
генератора, указывающие на время их замены:

• без повода отключаются электроприборы в
  машине — при движении автомобиля неожиданно гаснут фары, стопы, отключается
  автомагнитола;
• оптика работает тускло, часто мигает;
• постоянно горит
  лампочка АКБ на панели приборов — мерцающая пиктограмма
  укажет на недостаточное получение батареей тока;
• резко снижается бортовой ток автомобиля,
  двигатель трудно заводится;
• аккумулятор быстро садится, даже после
  продолжительной езды;
• свистит
  ремень — в этом случае надо проверить натяжение, так как
  если генератор не будет вращаться с должной скоростью, то и АКБ нормально
  заряжаться не будет.

Рекомендуется проверять устройство преобразования
тока каждые 40-50 тыс. км пробега машины. Именно на этом отрезке времени щетки
преобразователя обычно изнашиваются. Устройство становится не в состоянии
заряжать АКБ, отчего та быстро садится.

Новые и изношенные щетки
Новые и изношенные щетки генератора

Еще одним признаком, указывающим на проблему с
генератором, является запах гари и в некоторых случаях — появление дымка из-под
капота. Это свидетельствует об отслоении дорожек и кусков резины от приводного
ремня. Такое происходит по причине подклинивания какого-то навесного
оборудования — возможно обводных роликов. Преобразователь с неисправным ремнем
не сможет нормально работать.

Подробная инструкция

Замена подшипников генератора на автомобиле Солярис может показаться сложной задачей, но с правильной инструкцией и рекомендациями она становится выполнимой даже для начинающего автомеханика. В этом разделе мы расскажем вам о необходимых инструментах, последовательности действий и других нюансах, чтобы вы успешно заменили подшипники генератора на своем Солярисе.

Шаг 1: Подготовка

Перед началом работ убедитесь, что двигатель остыл и отключите аккумулятор, чтобы избежать возможных травм и повреждений электрических компонентов.

Шаг 2: Демонтаж генератора

Снимите ремень привода генератора, открутив соответствующую гайку натяжителя. Затем отсоедините электрические провода и отверните все крепежные болты, крепящие генератор к двигателю и основанию.

Шаг 3: Доступ к подшипникам

Поместите снятый генератор на удобную поверхность и аккуратно разберите его, чтобы получить доступ к подшипникам. Возможно, придется открутить некоторые винты и крышки, чтобы зайти внутрь генератора.

Шаг 4: Извлечение старых подшипников

Используя специальные инструменты, аккуратно извлеките старые подшипники из генератора

Обратите внимание на их расположение и положите их в сторону для последующей замены

Шаг 5: Установка новых подшипников

Нанесите небольшое количество смазки на новые подшипники и аккуратно установите их на свои места в генераторе. Убедитесь, что они правильно встали и не защемлены.

Шаг 6: Сборка генератора

Тщательно соберите генератор, следуя обратной последовательности снятия его компонентов. Убедитесь, что все крышки и винты надежно закреплены.

Шаг 7: Установка генератора обратно

Закрепите генератор на его месте, правильно натяните ремень привода и подсоедините электрические провода. Проверьте, чтобы все элементы были установлены и закреплены должным образом.

Шаг 8: Завершение работ

Подключите аккумулятор и проверьте работу генератора, включив двигатель

Обратите внимание на любые аномалии или шумы, которые могут указывать на неправильную работу замененных подшипников

Следуя этой подробной инструкции, вы сможете заменить подшипники генератора на своем автомобиле Солярис без необходимости обращаться к специалистам

Важно следовать инструкции внимательно и использовать правильные инструменты, чтобы обеспечить безопасность и качественное выполнение работ

Демонтаж

Используем ключ на 12, 14, головку на 14.

• Снять минусовой разъем АКБ.
• Ключом захватить ролик натяжителя и повернуть против часовой.
• Демонтировать со шкива поликлиновый ремень.
• Открепить фиксатор и снять провода.

• Снять держатель проводов.
• Открыть защитный колпачок клеммы генератора.

• Открепить гайку, снять силовой провод.
• Выкрутить и снять нижнее крепление устройства.

• То же сделать с верхним болтом, находящимся в кронштейне.
• Извлечь генератор из автомобиля.

Для замены генератора Солярис достаточно установить на место снятого устройства новый генератор в сборе и поставить все в порядке, обратном снятию. В случае проведения ремонтных работ необходимо разобрать генератор по частям.

Замена щеток генератора Хендай Солярис 1.6 своими руками

Привет! Меня зовут Алексей Ковалев, и я являюсь опытным автомехаником и специалистом по автомобилям. В данной статье я расскажу о том, как самостоятельно заменить щетки генератора на Хендай Солярис 1.6.

Когда нужно менять щетки генератора?

Замена щеток генератора может потребоваться по нескольким причинам. Прежде всего, щетки могут износиться со временем и перестать эффективно контактировать с коммутатором генератора.

Также, если вам известно, что у вас проблемы с зарядкой аккумулятора или обнаружены симптомы нестабильных оборотов двигателя или свет фар начинает тускнеть на холостом ходу, то это может быть связано с износом щеток генератора.

Инструменты, необходимые для замены щеток генератора

Для замены щеток генератора вам понадобятся следующие инструменты:

• Гаечный ключ или торцовый ключ
• Отвертка
• Набор инструментов для снятия и установки ремня ГРМ (если щетки генератора расположены под ремнем)

Порядок замены щеток генератора на Хендай Солярис 1.6

Для начала, убедитесь, что автомобиль находится на ровной горизонтальной поверхности и взяв во внимание предосторожности, такие как выключение зажигания и отсоединение клемм аккумулятора, приступайте к замене щеток генератора:

Снимите ремень ГРМ (если щетки генератора расположены под ремнем), следуя инструкции производителя или при помощи соответствующего инструмента.
Отсоедините провода, подключенные к генератору. Как правило, это два провода с клеммами.
Разберите генератор. Для этого снимите задний крышечный кожух генератора, который обычно закреплен на болтах. После этого вы сможете увидеть щетки, расположенные в щеткодержателе.
Внимательно осмотрите щетки на предмет износа

Если они изношены, замените их новыми.
Установите новые щетки в щеткодержатель, обратив внимание на правильное положение и направление контакта щетки с коммутатором генератора.
Соберите генератор, закрепив задний крышечный кожух и проверьте, что все крепления надежно закреплены.
Подсоедините провода к генератору в том же порядке, в котором они были отсоединены.
Если ремень ГРМ был снят, установите его обратно, следуя инструкции производителя или при помощи соответствующего инструмента.
Проверьте работу генератора, включив зажигание и обратив внимание на световые индикаторы на приборной панели. Убедитесь, что заряд аккумулятора восстановлен и обороты двигателя стабильны.

Замена ремня навесного оборудования

Ремень кондиционера Хендай Солярис хорошо видно под крышкой капота. Вы можете с легкостью увидеть его состояние. Если он начал разваливаться, на нем виднеются задиры или неравномерный износ. В таком случае, приводной ремень необходимо заменить.

Схема обхода ремня привода навесного оборудования Хендай Солярис

Резиновые ремни обладают свойством стареть спустя определенный промежуток времени. Даже если он не выходил регламентированный срок службы, но прошло много времени, ремень стоит заменить. Следите, чтобы на него не попадали антифриз или масло. Это агрессивные жидкости, которые разъедают резину.

Износ натяжного ролика также можно заменить в процессе визуального осмотра. На нем появляется выработка от ремня, которая легко нащупывается руками.

На самом деле, натяжитель — это больное место Хендай Солярис 1,4. Уж очень быстро он выходит из строя. Так что регламентированный срок в 150 000 км пробега лучше сократить до 50 000 км.

Изношенный ролик также проявляется стучанием при запуске двигателя на холодную. С прогревом, посторонние звуки исчезают. Если натяжитель сильно изношен, стук и скрипы будут постоянными.

В качестве аналогов можно использовать ремни и ролики Miles. Это запчасти средней ценовой категории с неплохим качеством.

Ролик лучше менять вместе со всем механизмом натяжения.

Для замены ремня понадобятся такие инструменты:

• удлинитель;
• ключ на 12 мм;
• ключ на 14 мм;
• домкрат.

Процесс замены ремня без снятия ролика:

1. Откройте капот.
2. Ослабьте верхнее крепление генератора ключом на 12 мм.
3. Ослабьте нижнее крепление генератора ключом на 14 мм.
4. Открутите верхнее крепление до конца.
5. Вставьте ключ на натяжной ролик и потяните его в сторону салона.
6. Когда натяжение ослабится, скиньте ремень со шкивов.
7. Наденьте и натяните новый ремень.

Процесс замены ремня вместе с роликами:

1. Откройте капот.
2. Открутите верхний ролик.
3. Снимите ремень.
4. Выверните рулевое колесо вправо.
5. Через проем возле правого колеса, ключом на 14 мм, открутите нижний болт натяжителя.
6. Снимите ремень.
7. Установите новые ролики.
8. Натяните ремень, накидывая гладкой стороной на гладкую часть ролика, а зубчатой стороной — на шкив. На последнем этапе одной рукой оттяните ремень, а второй накиньте его на натяжитель.
9. Отведите генератор на штатное место, набрасывая ремень на шкив генератора.
10. Закрутите болты.
11. Убедитесь, что зубья шкивов соответствуют полозьям ремня.
12. Запустите двигатель и проверьте работоспособность ремня.

Для неопытных водителей, на пятом шагу потребуется поддомкратить автомобиль и снять правое колесо. Тогда подлезть к болту натяжителя будет значительно проще.

Для того, чтобы заменить обводной ролик, придется снимать пластиковый кожух за колесом. Это делается с помощью ключа на 10 мм. В автомобилях с защитой картера двигателя, потребуется открутить два болта металлической пластины и сдвинуть ее вниз.
