Инструкция по замене топливного фильтра Hyundai Accent (есть видео)
Открыв крышку, можно отключить проводку и жгут, прикрепленный к топливному насосу. Для скручивания металлического кронштейна, удерживающего блок, можно использовать отвертку или кончик плоскогубцев. Отсоединив кронштейн, можно легко удалить устройство путем обычного вытягивания. Фильтр грубой очистки hyundai accent этом не следует снимать жесткий шланг из пластика, который отсоединяется и устанавливается обратно достаточно сложно — лучше всего оставить конструкцию в сборном виде, в когда ее удерживает оригинальный кронштейн.
В топливном фильтре имеется два зажима, которые при вытаскивании блока топливного фильтра отводятся фильтр грубой очистки hyundai accent, в результате чего можно полностью вытащить блок.
Не стоит сразу выбрасывать старый фильтр, поскольку новые фильтры Hyundai поставляются без пластиковых шайб, резиновых колец и крышки, без которых автомобиль просто не заведется.
При установке этих элементов на новый фильтр важно строго соблюдать порядок: Установив кольца и шайбы в новый фильтр, можно закрыть конструкцию оригинальной крышкой. По завершении сборки топливного фильтра его помещают обратно в топливный узел, после чего выполняют все перечисленные выше процедуры в обратном порядке
Перед тем как заводить автомобиль, ключ зажигания следует установить в рабочее положение и дождаться прекращения шума работы топливного насоса. После этого можно заводить машину. На нем имеется монтажное гнездо, в котором установлен топливный модуль.
Топливный фильтр на Hyundai Accent: периодичность смены и замена своими руками
Перед снятием крышки желательно протереть пыль и грязь вокруг гнезда. С помощью гаечного ключа на 10 или крестовой отвертки необходимо открутить три болта крепления крышки.
Под ней будет находиться цилиндрический модуль, изготовленный из белого пластика с черным кольцом по окружности. Если давление топлива не было сброшено описанным выше методом, то его можно понизить фильтр грубой очистки hyundai accent отключенном разъеме питания насоса.
Процедура запуска двигателя аналогична. Затем необходимо установить емкость рядом с модулем для слива. Нажав на зажимное кольцо, нужно сдернуть шланг подачи горючего, предварительно обмотанный ветошью, и быстро перебросить его в тару.
Важно не пролить топливо на элементы салона, поскольку бензин будет очень долго испаряться из фильтр грубой очистки hyundai accent. Вытечь из магистрали может до 0,2—0,3 литра горючего
Далее следует открутить крышку модуля, которая закреплена кольцевой гайкой черное кольцо с выступами по периметру модуля.

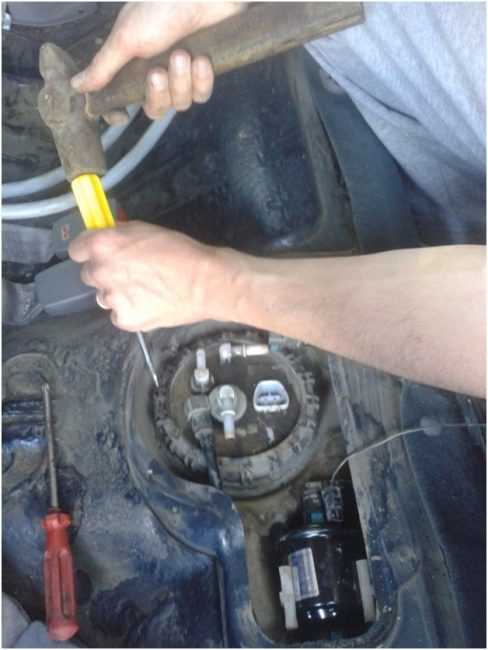

Гайка затянута достаточно плотно и доступ к ней неудобен. Для откручивания используют рукоятки газового ключа. Теперь можно достать модуль топливного насоса в сборе с фильтрами
При этом важно не повредить поплавок измерителя уровня горючего, установленный в нижней части устройства. Нужно снять верхнюю крышку модуля, отогнув плоской отверткой три лепестковых зажима, и отсоединить разъемы с датчика уровня топлива и насоса
Пользователь Андрей Флорида в своем видео показал, как самостоятельно выполнить фильтр грубой очистки hyundai accent фильтрующего устройства в Акценте. Выбираем фильтр Прежде чем поменять деталь, надо определиться с выбором нового фильтра. По рекомендациям автомобильного концерна, в Хендай Акцент рекомендуется использование деталей оригинального производства Мобис При отсутствии оригинала допускается применение аналогичных фильтров, к примеру, от производителей Koreastar, TOKO, Rider.
Процесс замены топливного фильтра Заменить устройство можно своими руками либо при помощи специалистов на СТО.
Это несложный процесс, поэтому рассмотрим процедуру самостоятельной смены. Подготовка Чтобы сменить деталь, подготовьте следующие инструменты: Канал Start обнародовал ролик, в котором показал процесс замены фильтрующего устройства в Акценте.
Этапы работы Меняем топливный фильтр: Для выполнения работ благодаря положению фильтрующего устройства гараж и яма не потребуются.
Фильтр топлива на Hyundai Accent (LC)
Выкручиваются четыре винта, по два на каждом кресле. Демонтируйте специальную заклепку фильтр грубой очистки hyundai accent панели. Ее можно снять руками, если возникли сложности, то используйте отвертку с плоским наконечником.
Выполните демонтаж отделочного покрытия. Отсоедините крышку, которая закрывает бензобак транспортного средства. К ней подключены разъемы с проводами, их надо отключить. Когда штекеры будут отсоединены, заведите двигатель своей машины. Он поработает несколько минут, после чего самостоятельно отключится.
Топливный фильтр Hyundai Accent
Для предотвращения попадания мусора в топливную магистраль на Хендай Акцент имеется специальный фильтр. В процессе эксплуатации автомобиля расходник постепенно забивается мусором. Снижение пропускной способности фильтра ведет к возрастанию нагрузки на бензонасос, а также может стать причиной нестабильной работы силового агрегата. Для решения проблемы необходима своевременная периодическая замена расходника.
Артикул и примерная стоимость фирменного топливного фильтра и его аналогов
На бензиновые Hyundai Accent, в том числе и произведенные на заводе ТагАЗ, устанавливается топливный фильтр тонкой очистки с каталожным номером 3191125000. Стоимость фирменного расходника находится в пределах от 400 до 850 рублей. Наилучшие аналоги оригинального фильтра представлены ниже.
Таблица — Аналоги топливного фильтра тонкой очистки на автомобиль Хендай Акцент с бензиновым мотором
| Фирма производитель | Артикульный номер | Ориентировочная стоимость, рубль |
| Parts-Mall | PCA023 | 360-400 |
| Koreastar | KFFH004 | 210-270 |
| Denckermann | A110083 | 190-300 |
| Meyle | 37143230003 | 240-310 |
| SCT | ST308 | 150-195 |
На Hyundai Accent имеется фильтр грубой очистки горючего. Оригинальная сеточка имеет артикул 3109025000. Ее цена составляет 120-140 рублей. Фильтр-сеточки от других производителей приведены ниже.
Таблица — Альтернативы родной сеточки 3109025000 для бензинового авто
| Бренд | Артикульный номер | Примерная стоимость, рубль |
| Chrysler | 3109025000 | 410-530 |
| Krauf | KR1111F | 135-170 |
| Market (OEM) | 3109025000 | 395-490 |
На дизельном Hyundai Accent до марта 2004 года использовался топливный фильтр с артикульным номером 3192217400. Его цена в розничной продаже находится в пределах 600-1000 рублей. Хорошие аналоги фирменного расходника приведены в таблице ниже.
Таблица — Аналоги фильтра 3192217400 для дизельного Хендай Акцент
| Фирма производитель | Номер по каталогу | Ориентировочная стоимость, рубль |
| Japan Cars | B30521PR | 175-200 |
| Onnuri | 3192217400 | 320-400 |
| Parts-Mall | PCA024 | 350-410 |
| Denckermann | A120206 | 230-270 |
| Nipparts | J1330513 | 300-370 |
С марта 2004 года на дизельные Hyundai Accent начали ставить топливный фильтр с каталожным номером 3192226910. Стоимость за оригинал колеблется от 1400 до 2000 рублей. Наилучшие аналоги фирменного расходника представлены в нижеприведенной таблице.
Таблица — Аналоги фирменного топливного фильтра 3192226910 для Хендай Акцент с дизельной силовой установкой
| Перечень компаний | Артикульный номер | Ориентировочная цена, рубль |
| Profit | 15302510 | 265-300 |
| Bosch | 1457434510 | 1050-1370 |
| Delphi | HDF591 | 480-610 |
| Parts-Mall | PCA035 | 290-380 |
| Filtron | PP9793 | 700-1000 |
Для дизельных Hyundai Accent сеточка грубой очистки не поступает в продажу отдельно от стакана. Она не имеет собственного артикула. При необходимости требуется покупать весь модуль в сборе, каталожный номер которого 311112D410. Стоимость топливного стакана составляет 5700-11000 рублей. С аналогами модуля можно ознакомиться в таблице ниже.
Таблица — Аналоги оригинального топливного модуля для дизельного Хендай Акцент
| Производитель | Артикул фильтра | Примерная цена, рубль |
| Meat&Doria | 76906 | 1100-1300 |
| Messmer | 770143 | 4400-5700 |
| ERA | 770143 | 4200-5500 |
| Siemens | 405052009003Z | 6100-9900 |
| Sidat | 70407 | 3400-4100 |

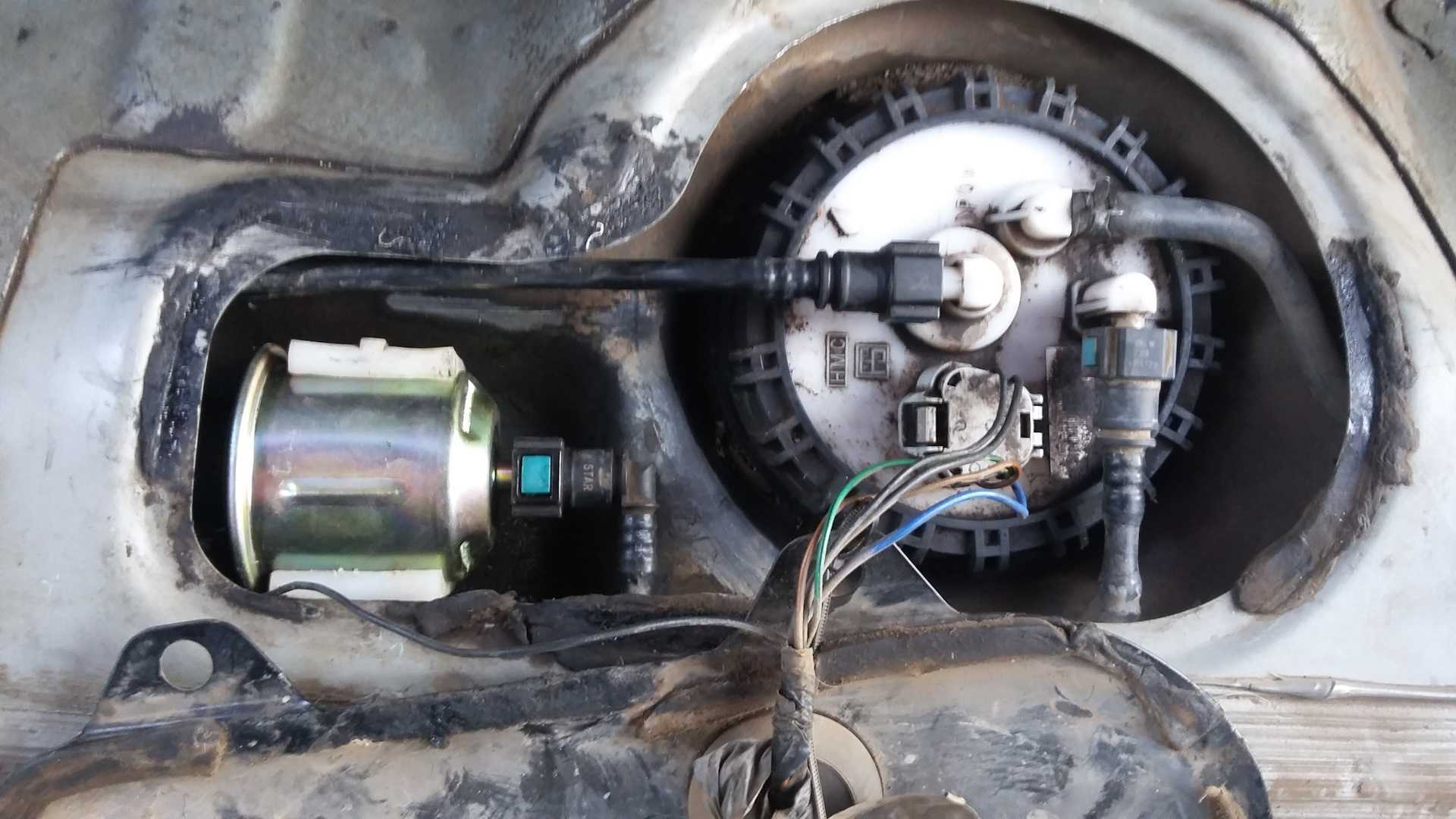

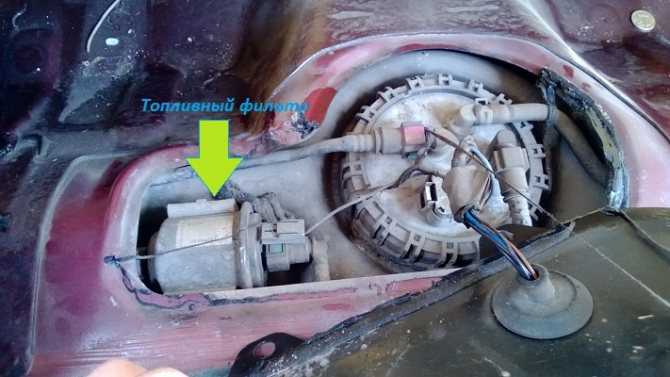

Расположение топливного фильтра

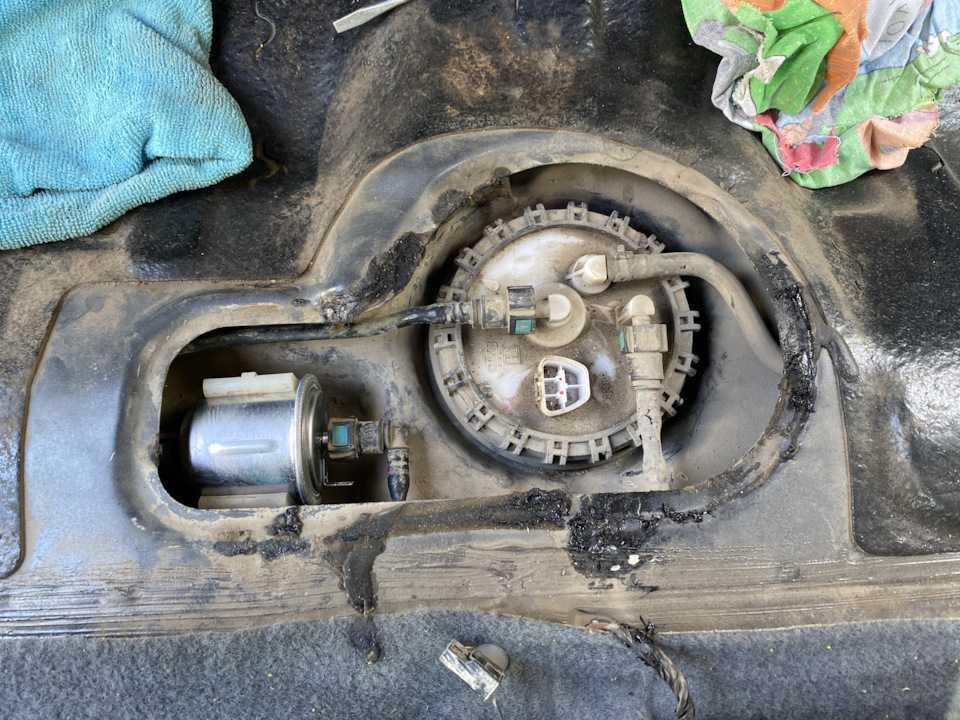

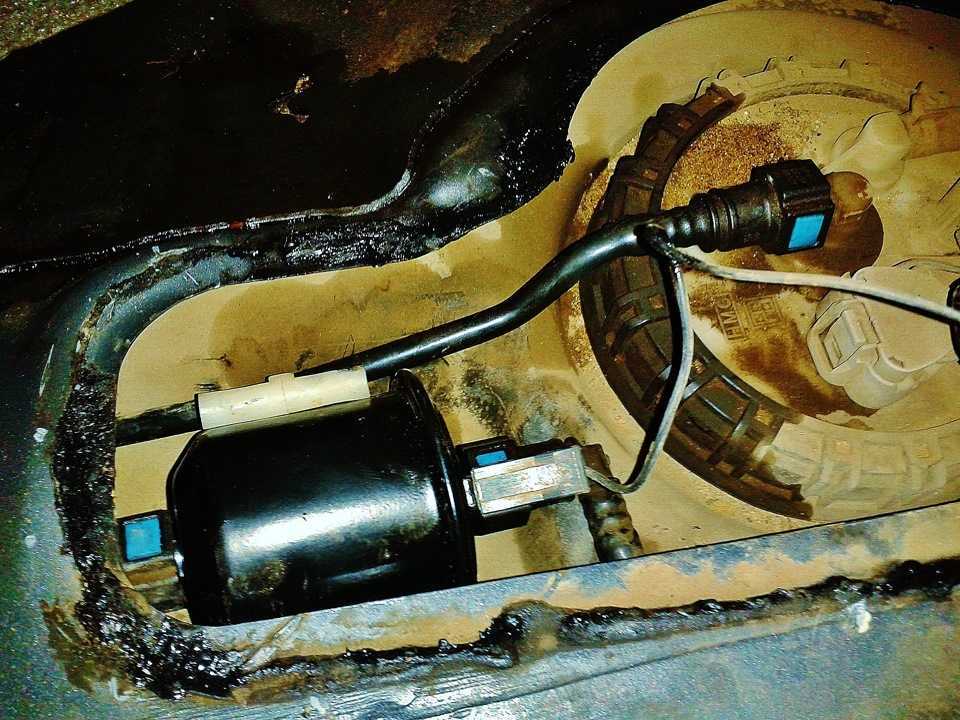

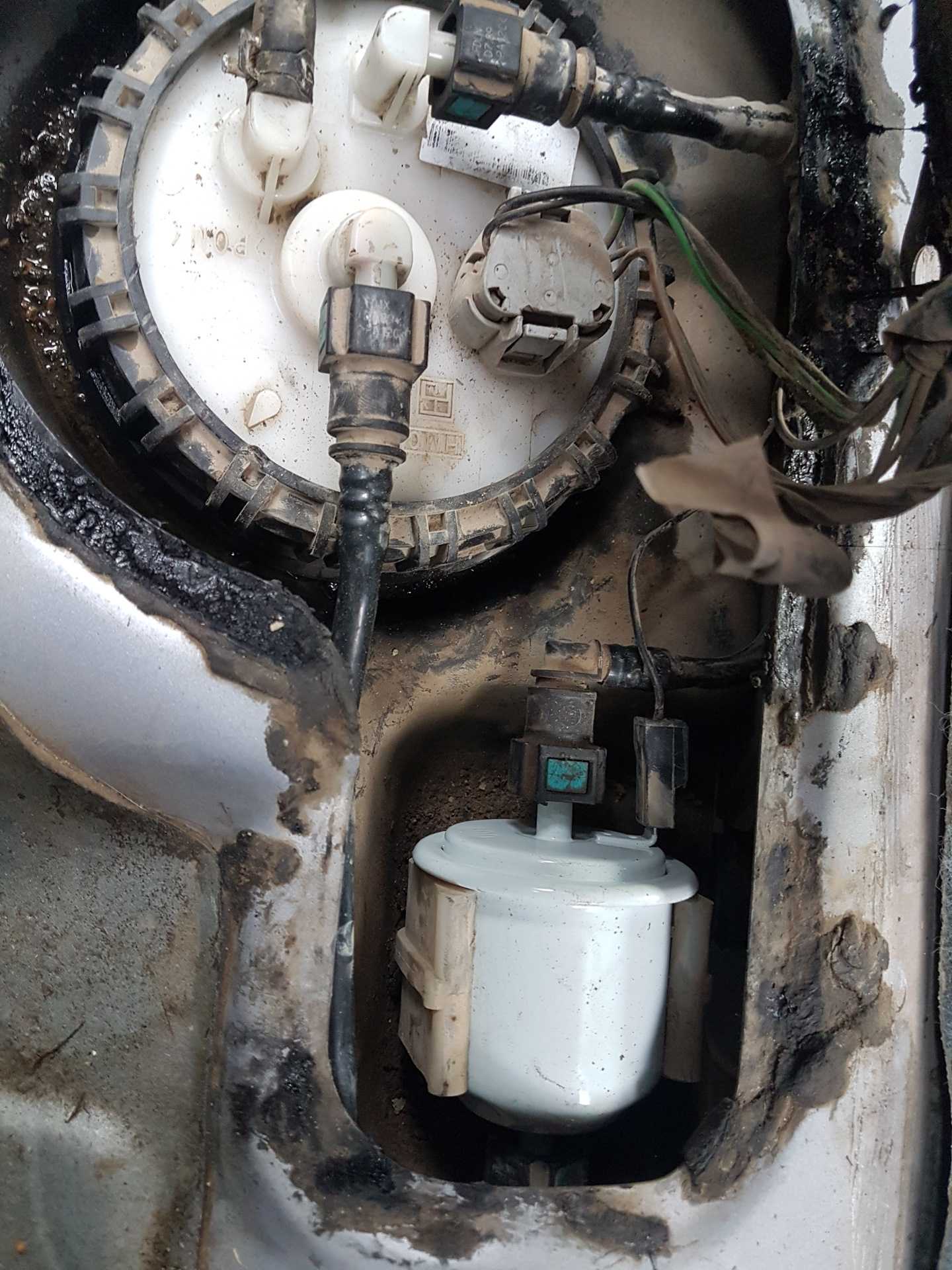

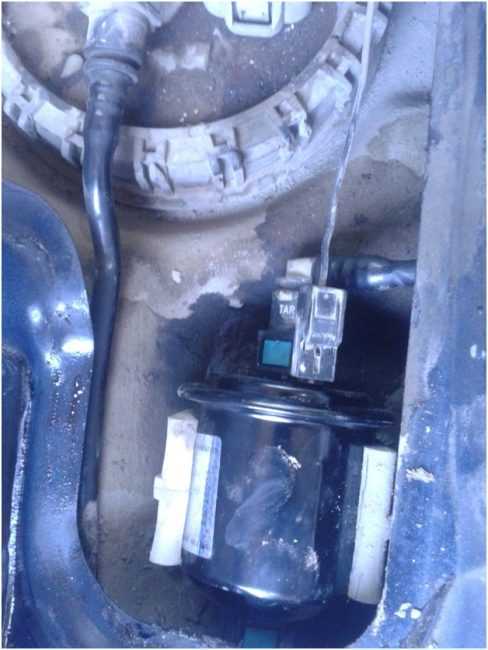

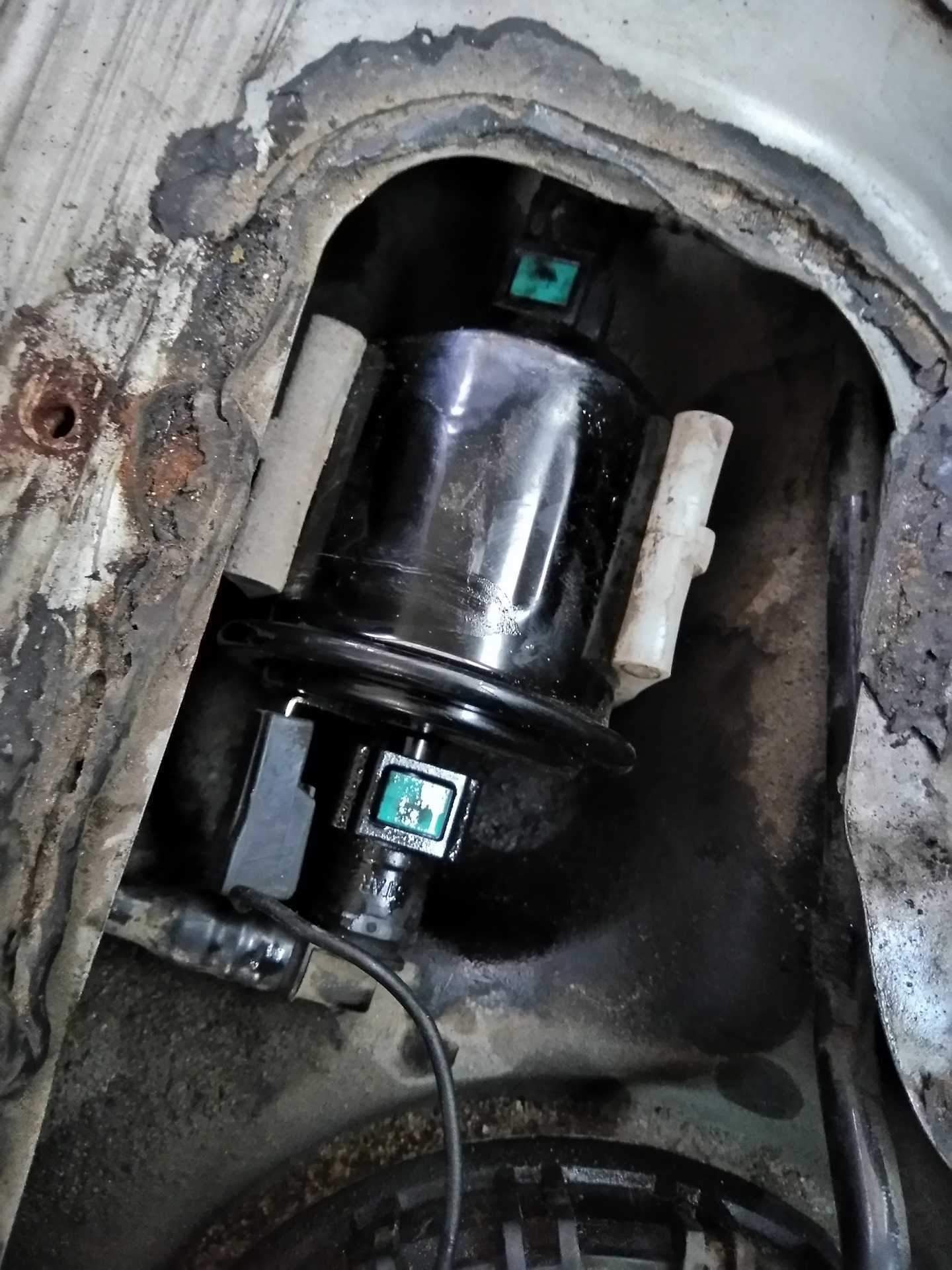

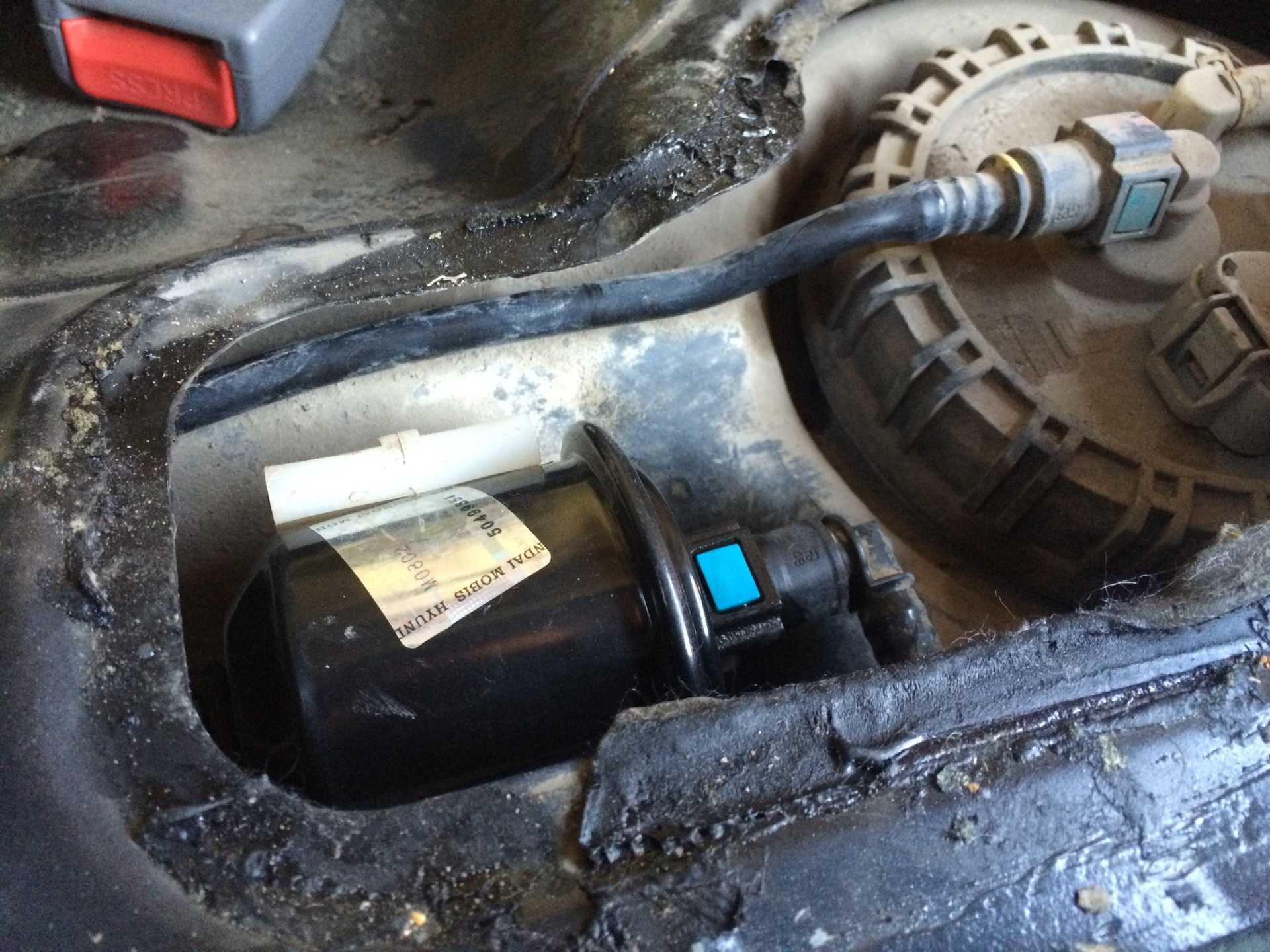

Топливный фильтр тонкой очистки на бензиновом авто находится под лючком, расположенным под задними сидениями.

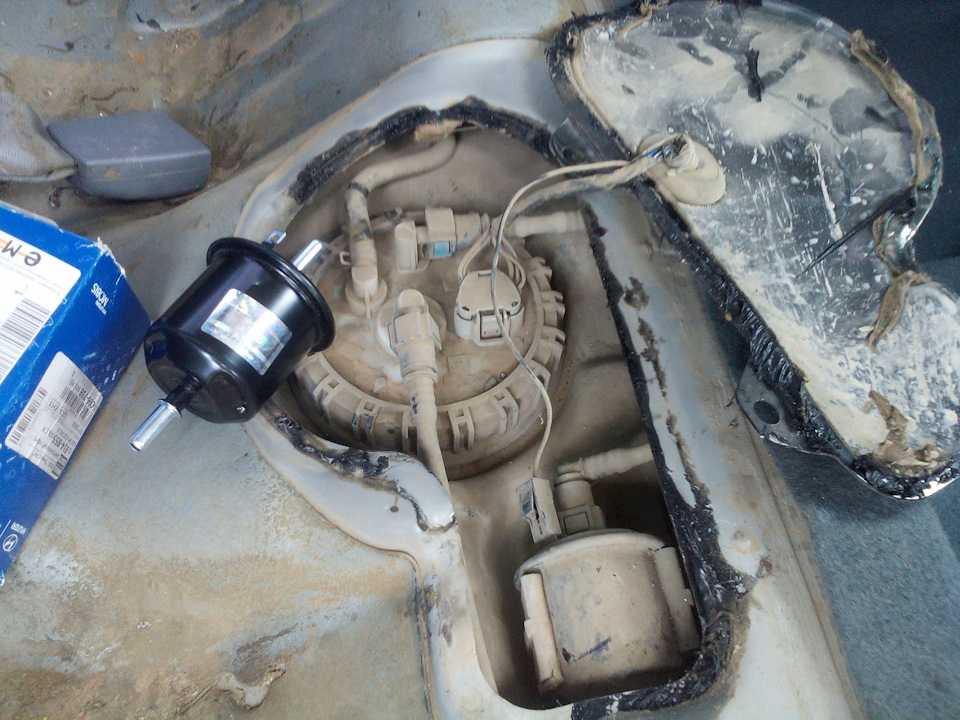

Сеточка грубой очистки находится в сборе со стаканом. Модуль помещен в бензобак.
На дизельном Hyundai Accent фильтр находится в подкапотном пространстве.
Замена топливного фильтра тонкой очистки
Инструкция по замене.
Снять задний ряд.
- Открыть лючок.
- Отсоединить фильтр.
Отсоединить топливопроводы.
Установить новый расходник.
Замена сеточки-фильтра
Отсоединить топливопровод и клеммную колодку.
Открутить фиксирующее кольцо.
Изъять модуль.
Разобрать стакан.
Заменить сеточку.
Собрать все обратно.
Выбор детали

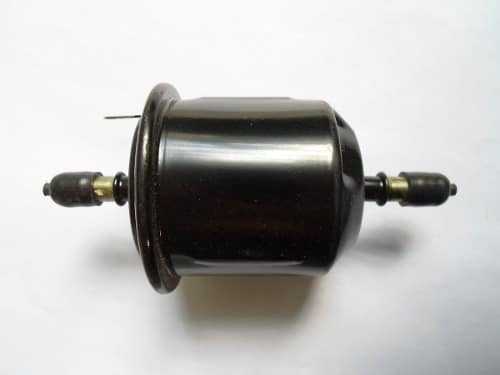

Топливный фильтр — одна из тех деталей автомобилей, которая имеет достаточно много аналогов, и найти подходящий простой. Так, у Хендай Акцент существует целый ряд аналогов оригинальной детали.
Оригинал
Ориентировочные цены на фильтра для автомобиля Хендай Акцент порадуют своими демократичными ценами. Номер оригинального топливного фильтра — 3191125000. Средняя стоимость 1200р. Официальных аналогов нет, но можно подобрать по образцу.
Аналоги
Возможный список аналогов:
| Производитель | Артикул | Цена в рублях |
| Невский фильтр | NF-2116 | 150 |
| SCT | ST 393 | 300 |
| Japan Cars | B30513PR\ | 300 |
| Stellox | 21-00517-SX | 300 |
| Koreastar | KFFH-004 | 300 |
| Nipparts | J1330508 | 300 |
| Zekkert | KF-5312 | 400 |
| Meyle | 37-14 323 0003 | 400 |
| Finwhale | PF716 | 500 |
| Blue Print | ADG02327 | 600 |
| Jakoparts | J1330508 | 600 |
| Filtron | PP876/4 | 800 |
| MANN-FILTER | WK 55/1 | 1000 |
| WIX | WF8359 | 1000 |
| Fiaam | FT6053 | 1200 |
Возможные проблемы после замены топливного фильтра
Большая часть автомобилистов, после замены топливного элемента на многих автомобилях, в том числи и на Хендай Акцент, встречаются с распространенной проблемой — мотор либо не желает заводиться, либо не с первого раза. Причиной этой неисправности чаще всего становится уплотнительное колечко. Если после осмотра старого фильтра вы на нем нашли уплотнительное кольцо, то тогда закачанный бензин будет течь обратно, и насосу придется каждый раз закачивать его заново. При отсутствии или механическом повреждении уплотнительного кольца требуется заменить его новым. Без этой детали топливная система не будет функционировать в положенном режиме.
Фильтр топлива на Акцент Тагаз дизель
На Accent 2 с дизельным мотором топливный фильтр отличается в зависимости от года выпуска автомобиля. Располагается он в подкапотном пространстве, рядом с двигателем. Для крепления используется резьба. Размеры и артикула ниже в таблице.
| Артикул | Год выпуска автомобиля | Высота, мм | Диаметр корпуса, мм | Резьба |
| 3192217400 | До 03.2004 г. | 97 | 84 | 16×1,5 |
| 3192226910 | После 03.2004 г. | 142 | 83 | 16×1,5 |
Также можно использовать и самые популярные заменители.
| Производитель | Артикул | Цена, руб. |
| До 03.2004 г. | ||
| Blue Print | ADG02333 | 620 |
| SCT 2.9 | ST 316 | 840 |
| После 03.2004 г. | ||
| Pmc 5 | PCA-035 | 370 |
| SCT 2.9 | ST 6030 | 470 |
Фильтр секта на дизельных Акцент 2 не имеет собственного артикула, так как всегда идет в комплекте с насосом, его артикул — 311112D410. Отдельно замена данной сетки не требуется. При проведении ТО ее достаточно просто промыть ацетоном или Карбклинером.
Замена топливного фильтра
Снятие Прежде чем разгерметизировать топливную систему необходимо сбросить давление.
Заглушите автомобиль и выключите зажигание.
Вытащите реле топливного насоса из блока предохранителей, расположенного под капотом вашего автомобиля.
Включите зажигание и проверните стартером коленвал. При запуске двигателя дождитесь, пока он заглохнет, если запустить двигатель не удалось, удерживайте ключ при включенном положении 3-4 секунды для снятия давления в системе.
Под сидением, расположенным сзади, имеются рычаги. Надавите на них, разблокируйте крепежный механизм дивана, поднимите и вытащите сидение.

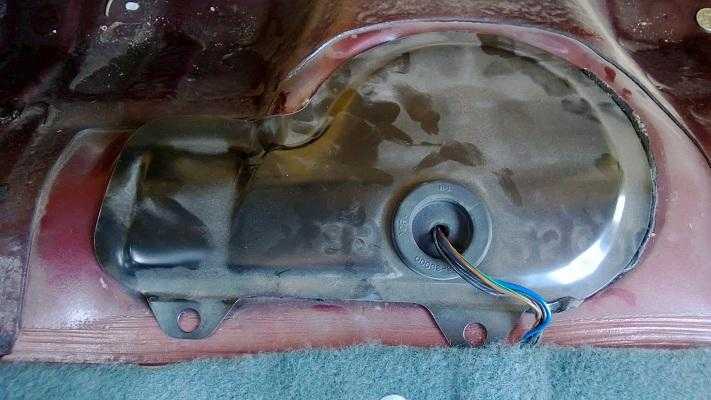

Далее вы увидите черную крышку, ее необходимо снять. Она не прикручена, а крепится с помощью мастики или герметика
Осторожно срежьте ножом герметик, подцепите край угла и снимите крышку.

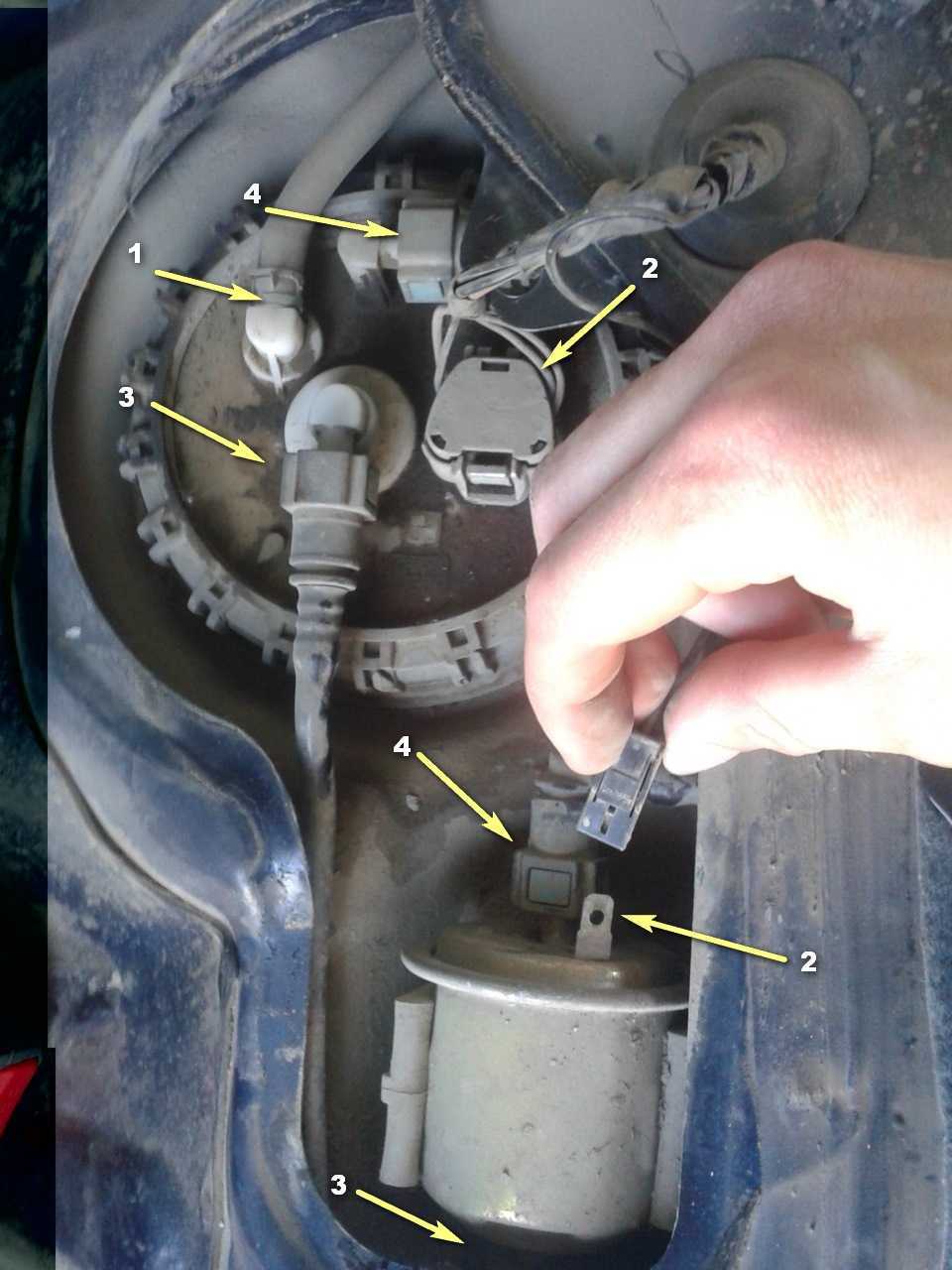

Нажмите на фиксатор и отсоедините наконечник топливоподающей трубки от патрубка, идущего к топливному модулю. Еще один фиксатор на топливном фильтре позволит вам отсоединить колодку провода на подачу «массы».

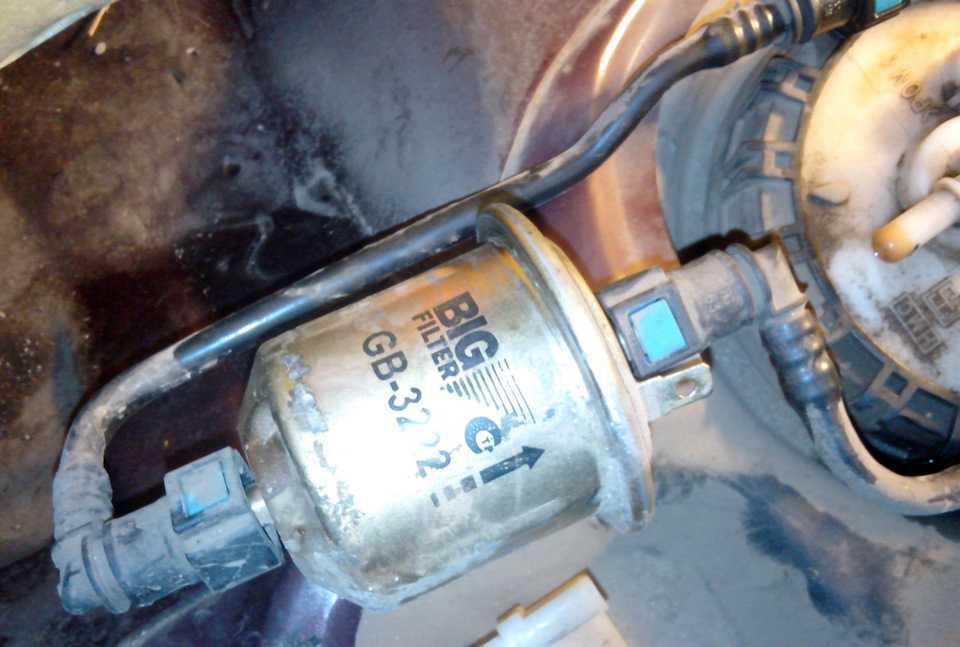

Теперь нужно снять старый фильтр и подсоединить к новому патрубок и трубку. В топливной системе может остаться бензин и пролиться при разъединении патрубков

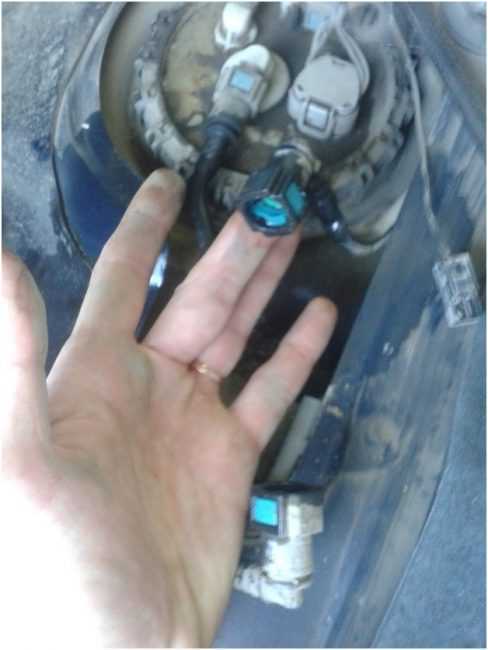

Нажмите на пару кнопок, расположенных по бокам и тяните на себя, чтобы освободить патрубок.
Старый фильтр, как правило, содержит много оставшегося бензина, поэтому не стоит отсоединять два патрубка сразу. Снимите сначала один, а затем, чтобы не пролить бензин под сидением, придержите пальцем вход-выход на старом фильтре, снимайте второй.
Вставьте новый топливный фильтр, при этом, избегайте чирканий патрубка о металлические кромки.
Подключите колодку провода подачи «массы» к новому фильтру. Убедитесь, что электрический провод спрятан под металл и не помешает закрыть крышку.
В топливной системе может остаться бензин и пролиться при разъединении патрубков. Нажмите на пару кнопок, расположенных по бокам и тяните на себя, чтобы освободить патрубок.
Старый фильтр, как правило, содержит много оставшегося бензина, поэтому не стоит отсоединять два патрубка сразу. Снимите сначала один, а затем, чтобы не пролить бензин под сидением, придержите пальцем вход-выход на старом фильтре, снимайте второй.
Вставьте новый топливный фильтр, при этом, избегайте чирканий патрубка о металлические кромки.
Подключите колодку провода подачи «массы» к новому фильтру. Убедитесь, что электрический провод спрятан под металл и не помешает закрыть крышку.
Установка После замены топливного элемента, соберите все в обратной последовательности.
- В блок предохранителей установите реле топливного насоса.
- Включите зажигание без запуска двигателя на 3-4 секунды, чтобы заполнить систему топливом. При этом, вы услышите звук работающего топливного насоса.
- Когда насос отключится автоматически, можете выключить зажигание.
- Проверьте топливопровод и места, где происходит его соединение с топливным фильтром, на герметичность. Если вы обнаружите следы подтеков топлива, то придется снова сбросить давление и восстановить герметичность системы. При обнаружении неисправности в топливных трубках, фиксаторах или корпусе фильтра, все составляющие будут подлежать замене.
- Удалите остатки старого герметика с крышки и нанесите новый слой по периметру всей крышки лючка. Закройте крышкой лючок.
- Установите обратно подушку заднего дивана.
Что нужно для замены, и как выбрать правильно расходник?
Работы по замене нужно проводить в перчатках. Для процедуры замены необходимо подготовить чистую ветошь, новый расходник и следующие инструменты:
- трещотку для снятия крепежных элементов;
- набор головок и ключей;
- плоскую и крестовую отвертки;
- плоскогубцы.
Стоимость нового изделия небольшая, поэтому не стоит на этом экономить, лучше купить оригинал, заводской каталожный номер которого Mobis 31911-25000. Не уступающие по качеству и близкие по стоимости оригиналу следующие аналоги: Champion CFF100463, Mann WK55/1. Из бюджетного сегмента можно использовать TSN 9.3.28, Finwhale PF716, а также Sakura FS2804, Alco Filter SP2131, Wix WF8359, а также Sakura FS2804, Alco Filter SP2131, Wix WF8359.
Инструкция по замене.
Снять задний ряд.
- Открыть лючок.
- Отсоединить фильтр.
Отсоединить топливопроводы.
Установить новый расходник.
Шаги для подготовки автомобиля к замене топливного фильтра
Прежде чем приступить к замене топливного фильтра на Hyundai Accent, необходимо выполнить ряд подготовительных шагов. Эти шаги помогут обеспечить безопасность и эффективность процесса замены.
Вот несколько важных шагов, которые следует выполнить перед заменой топливного фильтра на Hyundai Accent:
|
После выполнения всех вышеперечисленных шагов ваш автомобиль будет готов к замене топливного фильтра
Важно следовать этим шагам, чтобы обеспечить безопасность и качество работы
Артикул и примерная стоимость фирменного топливного фильтра и его аналогов
На бензиновые Hyundai Accent, в том числе и произведенные на заводе ТагАЗ, устанавливается топливный фильтр тонкой очистки с каталожным номером 3191125000. Стоимость фирменного расходника находится в пределах от 400 до 850 рублей. Наилучшие аналоги оригинального фильтра представлены ниже.
Таблица — Аналоги топливного фильтра тонкой очистки на автомобиль Хендай Акцент с бензиновым мотором
| Фирма производитель | Артикульный номер | Ориентировочная стоимость, рубль |
| Parts-Mall | PCA023 | 360-400 |
| Koreastar | KFFH004 | 210-270 |
| Denckermann | A110083 | 190-300 |
| Meyle | 37143230003 | 240-310 |
| SCT | ST308 | 150-195 |
На Hyundai Accent имеется фильтр грубой очистки горючего. Оригинальная сеточка имеет артикул 3109025000. Ее цена составляет 120-140 рублей. Фильтр-сеточки от других производителей приведены ниже.
Таблица — Альтернативы родной сеточки 3109025000 для бензинового авто
| Бренд | Артикульный номер | Примерная стоимость, рубль |
| Chrysler | 3109025000 | 410-530 |
| Krauf | KR1111F | 135-170 |
| Market (OEM) | 3109025000 | 395-490 |
Оригинальная сеточка грубой очистки
На дизельном Hyundai Accent до марта 2004 года использовался топливный фильтр с артикульным номером 3192217400. Его цена в розничной продаже находится в пределах 600-1000 рублей. Хорошие аналоги фирменного расходника приведены в таблице ниже.
Таблица — Аналоги фильтра 3192217400 для дизельного Хендай Акцент
| Фирма производитель | Номер по каталогу | Ориентировочная стоимость, рубль |
| Japan Cars | B30521PR | 175-200 |
| Onnuri | 3192217400 | 320-400 |
| Parts-Mall | PCA024 | 350-410 |
| Denckermann | A120206 | 230-270 |
| Nipparts | J1330513 | 300-370 |
С марта 2004 года на дизельные Hyundai Accent начали ставить топливный фильтр с каталожным номером 3192226910. Стоимость за оригинал колеблется от 1400 до 2000 рублей. Наилучшие аналоги фирменного расходника представлены в нижеприведенной таблице.
Таблица — Аналоги фирменного топливного фильтра 3192226910 для Хендай Акцент с дизельной силовой установкой
| Перечень компаний | Артикульный номер | Ориентировочная цена, рубль |
| Profit | 15302510 | 265-300 |
| Bosch | 1457434510 | 1050-1370 |
| Delphi | HDF591 | 480-610 |
| Parts-Mall | PCA035 | 290-380 |
| Filtron | PP9793 | 700-1000 |
Для дизельных Hyundai Accent сеточка грубой очистки не поступает в продажу отдельно от стакана. Она не имеет собственного артикула. При необходимости требуется покупать весь модуль в сборе, каталожный номер которого 311112D410. Стоимость топливного стакана составляет 5700-11000 рублей. С аналогами модуля можно ознакомиться в таблице ниже.
Таблица — Аналоги оригинального топливного модуля для дизельного Хендай Акцент
| Производитель | Артикул фильтра | Примерная цена, рубль |
| Meat&Doria | 76906 | 1100-1300 |
| Messmer | 770143 | 4400-5700 |
| ERA | 770143 | 4200-5500 |
| Siemens | 405052009003Z | 6100-9900 |
| Sidat | 70407 | 3400-4100 |
Поэтапная инструкция

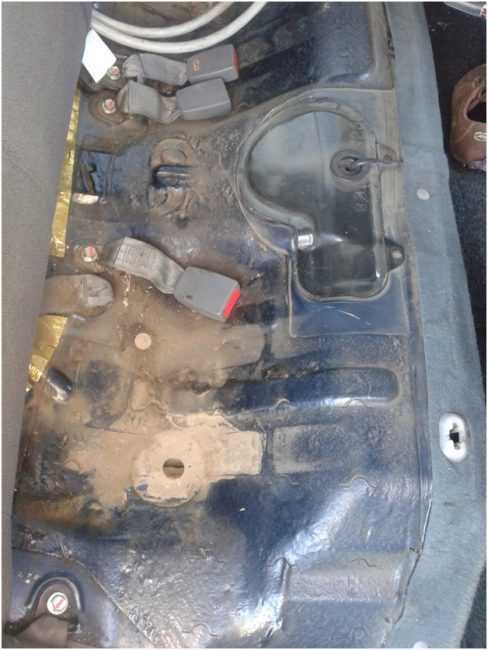

Снимаем задние сиденья
Убираем защитную крышку
Расположение топливного фильтраРассмотрим поэтапно, как выполняется самостоятельная замена детали на автомобиле Hyundai Accent. При необходимости Вы также можете ознакомиться с видео инструкцией.
Замена топливного фильтра на Hyundai Accent включает в себя следующие процедуры.
Первым делом, используя трещотку 3/8 и головку на 12 мм, снимают задние сиденья. Для этого удаляют четыре болта 12 мм, по два болта на каждое из сидений.
Снимают заклепку панели, которая может быть отсоединена голыми пальцами или при помощи плоской отвертки.
Снимают отделочное покрытие, открыв крышку, обеспечивающую доступ к топливному баку, и отсоединив провода.
После отсоединения проводов заводят Акцент и позволяют ему поработать вхолостую до выключения двигателя. В это время рекомендуется обеспечить приток свежего воздуха в гаражное помещение, открыв окна или ворота. Двигатель глохнет через 3-5 минут, в результате чего в топливопроводе сбрасывается давление. В противном случае давление в топливной линии приведет к забрызгиванию салона автомобиля изнутри.
Используя гаечный ключ на 10 мм, с аккумулятора снимают отрицательную клемму, после чего задвигают задние сиденья, увеличивая объем доступного для работы пространства. Для отключения первой топливной линии нажимают на выступы по бокам. Из системы выливается немного топлива, которое можно удалить при помощи ветоши или вафельных полотенец. Далее, при помощи плоскогубцев сжимают хомут на второй линии и удаляют зажим, получая возможность убрать шланг, после чего снова протирают излишки топлива.
Придерживая крепления, при помощи отвертки удаляют восемь винтов. Эти винты могут оказаться сорванными – в таком случае на помощь придет трещотка 1/4 с головкой на 8 мм. После удаления всех винтов аккуратно снимают кольцо с прокладкой и откладывают в сторону. Наиболее удобным вариантом является снятие и укладывание кольца без поворота, чтобы затем аналогично установить его назад – это позволит упростить подстановку отверстий под винты.
Далее следует вытянуть из топливного бака узел целиком. Для этого его тянут вверх, а затем наискосок, очищая отверстие в баке. Во время наклона узла из него течет топливо, поэтому желательно рассчитывать, чтобы оно стекало обратно в бак. В противном случае разлившийся бензин удаляют тряпками.
Для снятия верхней части узла отпирают три удерживающих зажима, после чего аккуратно тянут вверх. Открыв крышку, можно отключить проводку и жгут, прикрепленный к топливному насосу.
Для скручивания металлического кронштейна, удерживающего блок, можно использовать отвертку или кончик плоскогубцев. Отсоединив кронштейн, можно легко удалить устройство путем обычного вытягивания. При этом не следует снимать жесткий шланг из пластика, который отсоединяется и устанавливается обратно достаточно сложно – лучше всего оставить конструкцию в сборном виде, в когда ее удерживает оригинальный кронштейн.
В топливном фильтре имеется два зажима, которые при вытаскивании блока топливного фильтра отводятся назад, в результате чего можно полностью вытащить блок. Не стоит сразу выбрасывать старый фильтр, поскольку новые фильтры Hyundai поставляются без пластиковых шайб, резиновых колец и крышки, без которых автомобиль просто не заведется
При установке этих элементов на новый фильтр важно строго соблюдать порядок: белая шайба из пластика, черное кольцо из резины, еще одна белая шайба и второе кольцо. Установив кольца и шайбы в новый фильтр, можно закрыть конструкцию оригинальной крышкой.
По завершении сборки топливного фильтра его помещают обратно в топливный узел, после чего выполняют все перечисленные выше процедуры в обратном порядке.. Перед тем как заводить автомобиль, ключ зажигания следует установить в рабочее положение и дождаться прекращения шума работы топливного насоса
После этого можно заводить машину
Перед тем как заводить автомобиль, ключ зажигания следует установить в рабочее положение и дождаться прекращения шума работы топливного насоса. После этого можно заводить машину.
