Замена ремня грм на hyundai accent своими руками

Порядок работ по замене ремней двигателя Хендай Акцент

• Домкрат устанавливается под правое переднее колесо.
• Далее снимается защита картера двигателя.
• Открутить болты крепления шкива водяной помпы (4 шт.).
• Ослабить натяжение генератора головкой на 12.

• Демонтировать ремень генератора и установить на его место новый.
• Ослабить и открутить болты крепления насоса гидроусилителя (головку для снятия необходимо просунуть в отверстие шкива насоса).

• Заменить ремень ГУРа.
• Для замены ремня компрессора необходимо снять колесо и подкрылок.
• При помощи натяжного ролика ослабить натяжение, снять и заменить ремень.

На Хендай Акцент порядок замены ремней двигателя можно определить по мануалу. Работа по замене всех ремней занимает, как правило, от 6 до 8 часов. Нет строгих сроков замены ремней, обычно такие работы производятся после 60 тыс. км пробега или при появлении в системах постороннего шума, свиста, «шелеста». Также состояние ремней поможет определить визуальный осмотр – на деталях не должно быть трещин, растяжек, расслоений. При обнаружении подобных дефектов ремень следует менять.

Замена приводных ремней на Hyundai Accent

Замена ремней на Хендай Акцент обычно вызывает сложности, из-за трудности доступа. Ведь пространство для замены ремней под капотом Hyundai Accent не много, а приводных ремней три штуки. Ремень поликлиновый компрессора кондиционера (оригинальный номер 97713-1E000), ремень поликлиновый генератора (25212-26021) и ремень клиновый гидроусилителя (57231-29100). Что бы понять как все это работает далее предлагаем схему приводных ремней Акцента.

Ремень компрессора кондиционера перекинут от шкива коленвала, к шкиву компрессора кондиционера. Натяжение ремня обеспечивается специальным натяжным роликом. Ремень генератора вращается через шкивы коленвала, генератора и водяного насоса (помпы). Натяжение этого ремня осуществляется натяжным механизмом перемещающим генератор. Ремень гидроусилителя перекинут через шкив помпы и шкив насоса гидроусилителя, натягивается данный ремень перемещением корпуса насоса ГУР на специальном кронштейне, который крепится к двигателю. Смотрим схему приводных ремней Хендай Акцент на фото.

Для замены или регулировки натяжения ремня кондиционера в Хендай Акцент необходимо снять колесо, подкрылок. Поскольку другого доступа к этому участку нет. Ослабить или натянуть данный ремень позволит натяжной ролик, который и регулирует натяжение. Для наглядности предлагаем фото. Стрелкой указан натяжной ролик.

Что бы снять ремень генератора Акцент необходимо ослабить механизм натяжения генератора. Для этого понадобится головка на 12. Этот же механизм используется и для натяжения ремня.

Но если поликлиновые ремни привода вспомогательных агрегатов довольно долговечны, то вот ремень гидроусилителя выходит из стоя первым. В большинстве своем именно он стрекочет у вас под капотом. Хотя неприятный звук можно устранить регулировкой (смещением ГУРа по кронштейну от двигателя), но иногда ремень так вытянут, что уже просто некуда его регулировать. Тогда поможет только замена. Но для замены ремня нам предстоит снять ремень генератора, без этого никак.

Допустим ремень генератора уже снят. Теперь нам нужно ослабить болт крепления крепления насоса ГУР к кронштейну и открутить еще один с другой стороны. На следующем фото месторасположение нужных болтов отмечены стрелками.

Если до одного болта вы можете подобраться практически любым ключом, то второй можно открутить только головкой просовывая её через отверстие в шкиве насоса гидроусилителя.

В принципе никаких особых приспособлений или специального инструмента при замене ремней Хендай Акцент не требуется. О замене ремня ГРМ Hyundai Accent мы уже подробно писали здесь. Можете почитать, обязательно пригодится.

Замена ремня и роликов ГРМ Хендай Акцент своими руками

Ремень ГРМ Хендай Акцент служит связующим звеном между коленчатым и распределительным валами. Отличий у ремней для 8-миклапанных и 16-тиклапанных моторов мало – последние имеют всего на 2 зуба больше. Перед покупкой обязательно проверьте совместимость. Нужно еще упомянуть о маленькой особенности Акцентов – шкив распредвала у него один. Но внутри ГБЦ находится у 16-тиклапанных двигателей два зубчатых шкива, связанных металлической цепью, которая смазывается моторным маслом. Это значительно облегчает настройку механизма газораспределения, так как два распределительных вала в любом случае будут работать синхронно.

Процесс замены

Как и каждая деталь в автомобиле ремень генератора подвержен износу и соответственно нуждается в своевременной замене. Поэтому производитель рекомендует в соответствии с регламентным ТО 2 проводить проверку ремня привода вспомогательных агрегатов. Это получается через каждые 30000 км пробега. А осуществлять смену по мере износа или появления на нём трещин, разрывов, отслоение тканевого основания и прочих дефектов. Однако следует помнить, что испытания работоспособности ремня проводились в заводских условиях. Поэтому при эксплуатации автомобиля в тяжелых условиях необходимость осуществить проверку или замену ремня может наступить намного раньше предполагаемого срока.

Для выполнения замены ремня навесного оборудования (он же ремень генератора) необходимо иметь следующие инструменты:

• смотровая яма или эстакада;
• трещотка с удлинителем;
• головка на «17»;
• ключи на «17», «14» и «12»;
• тиски;
• ремень новый.

Рассмотрим поэтапно процесс замены ремня.

1. Устанавливаем правую сторону машины на домкрат или на эстакаду (если такова имеется)
2. Снимаем минусовую клемму с аккумулятора.
3. Откручиваем верхний болт крепления генератора.
4. Устанавливаем ремень.
5. Затягиваем натяжитель.
6. Натягиваем ремень.
7. Затягиваем болты генератора.
8. Запускаем двигатель, убеждаемся в отсутствии лишних шумов и скрипов.

Особенность системы натяжки обводного ремешка является и главной его проблемой. Отличительным признаком поломки ремня является свист, издаваемый в процессе работы. Свист чаще замечен в сырую и холодную пору года, но если работа ремня осуществляется на гране, то свист можно слышать постоянно.

Методы устранения

Свистящий ремень — это, пожалуй, единственное, почему может возникать свист при запуске двигателя. Это означает, что приводной элемент растянулся и проскальзывает по шкиву. Так, это повышает значительно износ самого ремня, что неизбежно приведёт к трагедии в силовом агрегате, если конечно вовремя не исправить ситуацию. Рассмотрим, ремонтно-диагностические операции, для устранения свиста в моторе.

Привод газораспределительного механизма

Свист в двигателе вызванный неисправностью ремня ГРМ — это более чем срочный ремонт. Если вовремя не заменить деталь, то это приведёт к обрыву привода, а заодно к загнутым клапанам, что неизбежно ведёт к затратам.

Среднестатистический, даже лучший ремень стоит менять не позднее 50-70 000 км пробега. Обычно автопроизводители в технической документации и сервисных книгах указывают интервал технического обслуживания узла ГРМ. В любом случае, автомобилист должен сам следить за состоянием узлов и деталей двигателя своего транспортного средства.

Для определения состояния ремня газораспределительного механизма необходимо снять защитную крышку ГРМ. Далее стоит открутить натяжитель и осмотреть привод. На ремне не должно быть трещин, задиров и других явлений, которые неизбежно приведут к разрыву. Также, стоит отметить, что натяжка элемента имеет весьма важную роль, поскольку слишком натянутый ремень — это тяжёлый привод, что повышает износ резиново-металлической детали. При малом натяжении — деталь будет скользить, вызывая тем самым свист. Но, в современном автотранспорте используются зубчатые ремни, которые свистят при сильном износе.

Система смазки механизма

Для удешевления и упрощения конструкции двигателя распределительный вал находится в ГБЦ. Вращение происходит в нескольких подшипниках скольжения, выполненных по типу опор, которые бывают неразъемными и разъемными. Но иногда используют в опоре и вкладыши. Чтобы не сдвигался распредвал, со стороны его привода находится специальный упорный подшипник. Ко всем опорам из системы смазки моторное масло поступает под давлением. Двигатели по типу расположения распредвалов бывают двух видов:

• с одним валом (SOHC);
• с двумя валами (DOHC).

Наиболее популярной является вторая система. За счет применения большего числа клапанов увеличивается мощность двигателя, улучшаются его динамические характеристики. Привод распредвала на большинстве современных моторов — это эластичный ремень. Реже используется зубчатая или цепная передачи.

Привод необходим для обеспечения правильного вращения распредвала, ведь он за один оборот коленвала должен провернуться всего на 180 градусов. Цепь нередко используется в системе привода, так как обладает основным достоинством — долговечностью. Но она издает при работе довольно много шума, ей необходима смазка. А еще цепь сложнее заменить.

Что же касается ремня ГРМ, то ему смазка не нужна. А если быть точнее, то она даже противопоказана. Ресурс у ремня весьма ограниченный, но некоторые экземпляры могут пройти и 200 тыс. км. Кроме распредвала, он может приводить в движение и вспомогательные механизмы: помпу, ТНДВ (на дизельных двигателях), масляный насос, компрессор кондиционера.

Проверка работоспособности нового ремня гура на Хендай Акцент Тагаз

После замены ремня гидроусилителя (гура) на вашем Хендай Акцент Тагаз, необходимо проверить его работоспособность, чтобы убедиться в правильной установке и функционировании системы гидроусилителя руля. В этом разделе мы расскажем о нескольких способах проверки нового ремня гура.

Визуальный осмотр и проверка натяжения ремня

Вначале следует провести визуальный осмотр нового ремня гура. Убедитесь, что он правильно установлен и надежно закреплен на всех шкивах системы. Также проверьте, чтобы ремень был достаточно натянут. Слишком сильное натяжение может вызвать износ ремня, а слишком слабое может привести к его соскальзыванию и потере функциональности системы гидроусилителя руля.

Для проверки натяжения ремня, можно использовать специальный инструмент, называемый динамометром. Приложите динамометр к середине ремня и померьте силу, необходимую для его натяжения. Затем сравните результат с рекомендуемыми показателями, указанными в руководстве по эксплуатации вашего автомобиля. Если натяжение ремня соответствует требованиям, можно переходить к следующей проверке.

Проверка работоспособности системы гидроусилителя руля

Для проверки работоспособности нового ремня гура, следует запустить двигатель вашего Хендай Акцент Тагаз и установить колесо в нейтральное положение. Поверните руль влево и вправо, оценивая, как легко или трудно он поворачивается.

Если руль поворачивается плавно и без особых усилий, без заеданий и странных звуков, это свидетельствует о правильной работе системы гидроусилителя руля. В таком случае, можно считать замену ремня гура завершенной успешно.

Однако, если руль тяжело поворачивается, требуется дополнительная проверка системы гидроусилителя руля. Возможно, причина заключается не только в ремне, но и в других компонентах системы. В этом случае, рекомендуется обратиться к специалистам для диагностики и устранения неисправности.

Важно заметить, что проверку работоспособности нового ремня гура лучше проводить на открытой и безопасной площадке, так как в процессе проверки может потребоваться маневрирование автомобилем. При следовании этим простым инструкциям, вы сможете проверить работоспособность нового ремня гура на вашем Хендай Акцент Тагаз и убедиться в правильной установке системы гидроусилителя руля

При следовании этим простым инструкциям, вы сможете проверить работоспособность нового ремня гура на вашем Хендай Акцент Тагаз и убедиться в правильной установке системы гидроусилителя руля.

Полезные советы

• Замену ремня ГРМ следует производить на охлажденном двигателе при помощи специальных инструментов.
• Для того, чтобы самостоятельно проверить достаточно ли натянут ремень, потребуется снятие нижней и верхней частей защитного кожуха ремня ГРМ. Нажмите на ремень со стороны обводного ролика с усилием в 5 кг/с. Ориентиром для вас послужит регулировочный болт натяжного ролика, при прогибе ремня до середины его головки, натяжение будет соответствовать показателям нормы.
• При плановой замене ремня ГРМ, если пробег автомобиля достиг 50000 км, то помимо замены самого ремня и роликов, стоит произвести и замену ремней приводных агрегатов – генератора, кондиционера и ГУРа. При необходимости, поменяйте сразу свечи, топливный фильтр, масляный фильтр и масло.

Расположение ремней на Хендай Акцент

1 — шкив коленвала, 2 — натяжной ролик, 3 — шкив компрессора кондиционера, 4 — ремень привода компрессора кондиционера, 5 — ремень генератора, 6 — ремень гидроусилителя рулевого управления, 7 — шкив насоса ГУРа, 8 — шкив насоса охлаждающей жидкости, 9 — шкив генератора.

Ремень компрессора

Все ремни двигателя помещены под капотом. Ремень компрессора кондиционера поликлиновый идет от шкива коленчатого вала к шкиву компрессора. Его натяжение происходит за счет действия натяжного ролика (указан на фото).

Ремень генератора

Ремень генератора поликлиновый захватывает шкив генератора, коленчатого вала и водяной помпы. Данная деталь натягивается при помощи специального механизма натяжения, который перемещает генератор.

Ремень гидроусилителя

Это клиновый ремень захватывает шкив помпы и вал насоса ГУРа, его натяжение происходит благодаря перемещению корпуса насоса гидроусилителя, который установлен на кронштейне и прикреплен к силовому агрегату.

Периодичность замены

Определить сроки обслуживания ГРМ Хендай Солярис можно по его состоянию. Рекомендуется каждые 60 000 км пробега осматривать цепь и проверять её натяжение. Нормальное натяжение цепи определяется специалистом, на глазок это сделать невозможно. Ресурс цепи зависит от условий эксплуатации. Если цепь гремит, нужно незамедлительно обратиться к специалисту.

Последствия обрыва цепи

Обрыв цепи ГРМ – явление очень редкое, ресурс цепи в несколько раз превышает срок службы ременного механизма. Последствия же обрыва у обоих механизмов одинаковые: чаще всего гнёт клапана, вследствие чего требуется капитальный ремонт силового агрегата.

Основные сведения о ГРМ Хендай Акцент

1. При достижении максимального пробега в 45-60 тыс. км.
2. При обрыве или повреждении.

Цена новых ремней для Акцента:

1. Оригинальный арт. 243 122 60 50 – свыше 2000 рублей.
2. Аналог производства CONTITECH №СТ942 – 500..600 рублей.
3. Аналог производства DAYCO №94660 – около 500 рублей.
4. Аналог AMIWA арт. 29 14 035 – 500 рублей.
5. Аналог DONGIL арт. 105RU22 – 450-500 рублей.
6. Комплекты для ремонта GATES, INA или JP GROUP обойдутся в 1000-3000 рублей. Каталожные номера K015479XS, 530042710 и 3512100919 соответственно.

Обязательно обращайте внимание на рекомендуемый производителем ремня срок замены. Превышать его не нужно

Обрыв может случиться в любой момент, даже при равномерном движении. Мотор останавливается и не заводится, стартер вращается со скоростью, большей, чем обычная. Поэтому лучше поменять весь привод, не дожидаясь, когда ремень сам порвется.

1. Натяжной (для DOHC 16-ти и SOHC 12-тиклапанных) – 244 102 6000.
2. Промежуточный для DOHC 16-тиклапанных моторов – 248 102 6020.

Рекомендуется ставить ремень ГРМ оригинальный, несмотря на его высокую стоимость. На Акцентах устанавливаются заводом два производителя – GATES и DONGIL. Оба корейского производства, имеют только положительные отзывы и являются эталоном с точки зрения качества изделий. DONGIL имеют немного меньшую стоимость, но качество на высоком уровне.

Алгоритм замены

Перед тем как поменять ремень кондиционера на Хёндай Акцент, необходимо снять правый брызговик силового агрегата. Делается это следующим образом:

1. Загоняем автомобиль на смотровую яму (эстакаду, подъёмник). Открываем капот, с помощью крестообразной отвёртки отвинчиваем болт пистона, которым удерживается система крепления брызговика. Пистон нужно обязательно вытащить.
2. Залезаем под днище транспортного средства, находим винты, удерживающие крепление брызговика снизу, ключом на 10 отворачиваем их. После снятия брызговика рекомендуется также демонтировать колесо – в этом случае процедура замены будет более удобной и быстрой.
3. Чтобы добраться до шкива кондиционера, необходимо сначала снять ремень генератора. Для этого ключом на 12 необходимо ослабить гайку крепления генератора. Используя этот же инструмент, откручиваем регулировочный болт, чтобы ослабить натяжение ремня.
4. После этого сдвигаем весь привод вспомогательных агрегатов в сторону блока цилиндров, что позволит получить доступ к шкиву кондиционера. Снимите ремень с валов.
5. Поскольку ранее мы ослабили натяжитель ремня кондиционера Акцент, теперь можно без особых проблем полностью отвинтить регулировочный болт. Снимаем теперь уже ремень кондиционера – первая часть задачи выполнена.
6. Устанавливаем новый ремень на штатное место. Чтобы осуществить натяжку ремня кондиционера, следует с помощью ключа на 12 ослабить винт, посредством которого генератор крепится к маслонасосу. Начинаем медленно вращать регулировочный винт до тех пор, пока шкив не будет достаточно натянут. Отметим, что натяжка должна быть умеренной – при нажатии сверху ремень должен сдвигаться по вертикали на 5 – 7 мм. Если зажать ролик натяжителя ремня кондиционера Хёндай Акцент слишком туго, нагрузка на подшипники во время вращения вала генератора будут постоянно повышенной, что может стать причиной их преждевременного износа. Такая же неприятность ожидает и подшипники насоса хладагента.
7. После натяжки ремешка следует закрутить и зажать все болты и винты, которые ранее выкручивали или ослабляли.
8. Все последующие операции следует выполнять в обратной последовательности. Последним устанавливается на штатное место брызговик.

Если данная операция производится впервые, лучше воспользоваться помощью более опытных сотоварищей – это позволит избежать неправильных действий и одновременно приобрести бесценный опыт, поскольку эту процедуру придётся выполнять ещё не однажды.

Последнюю рекомендацию можно смело соотнести к ремонту любой части автомобиля: избегайте приобретения дешёвых запчастей и расходников неизвестного происхождения – как правило, их качество в несколько раз хуже, чем у оригинальный деталей. Помните, что ресурс noname аксессуаров существенно ниже, и потому подобная незначительная экономия вылезет вам боком. Использование оригинального ремешка гарантирует, что он прослужит как минимум на протяжении регламентного времени.

Замена ремней на Хендай Акцент

Смена ремней на Хендай Акцент обычно вызывает трудности, по причине трудности доступа. Ведь место для смены ремней под капотом Хэндэ Accent мало, а приводных ремней три штуки. Ремень поликлиновый компрессора кондюка (уникальный номер 97713-1E000), ремень поликлиновый генератора (25212-26021) и ремень клиновый гидроусилителя (57231-29100). Что бы осознать как всю совокупность работает дальше предлагаем схему ремней Акцента.

Ремень компрессора кондюка перекинут от шкива коленвала, к шкиву компрессора кондюка. Натяжение ремня обеспечивается особым натяжным роликом. Ремень генератора крутится через шкивы коленвала, генератора и водяного насоса (помпы). Натяжение этого ремня осуществляется натяжным механизмом перемещающим генератор. Ремень гидроусилителя перекинут через шкив помпы и шкив насоса гидроусилителя, натягивается данный ремень перемещением корпуса насоса ГУР на особом кронштейне, закрепляемый к движку. Смотрим схему приводных ремней Хендай Акцент на фото.

Для смены либо регулировки натяжения ремня кондюка в Хендай Акцент нужно снять колесо, подкрылок. Так как другого доступа к этому участку нет. Ослабить либо натянуть данный ремень дозволит натяжной ролик, который и регулирует натяжение. Для наглядности предлагаем фото. Стрелкой указан натяжной ролик.

Замена всех ремней, роликов и помпы

С момента покупки никак не получалось заменить все ремни, то времени нет, то денег и т.д. Решил на новогодние праздники всё это осуществить. Заранее приобрел ремни, ролики а также помпу, потому что хз в каком состоянии она была, а по сто раз лазить туда нет никакого желания.Итак вот что приобрел:Ремень ГРМ — 2431226050 (оригинал)Ремень кондишина -9771322261 (оригинал)Ремень ГУРа — 5723129100 (оригинал)Ремень генератора — 2521226000 (оригинал)Ролик паразитный — 2481026020 (оригинал)Ролик натяжной — 2441026000 (оригинал)Помпа GMB — GWHY-23A (идет в комплекте с прокладкой)

Для начала снял колесо, снял защитный кожух, который закрывает шкив коленвала

Так как помошников небыло, а открутить шкив как-то надо, то включил 5 передачу и поджал педаль тормоза в нажатом состоянии (но скажу сразу это всё хрень) при попытке откручивании болта шкива, тормоз не помогал и шкив прокручивался. Нашел выход при помощи отвертки всунутой в тормозной диск.

Далее при помощи 1.5 метровой трубы, открутил шкив

Затем открутил насос ГУРа и отвел в сторону чтобы не мешал

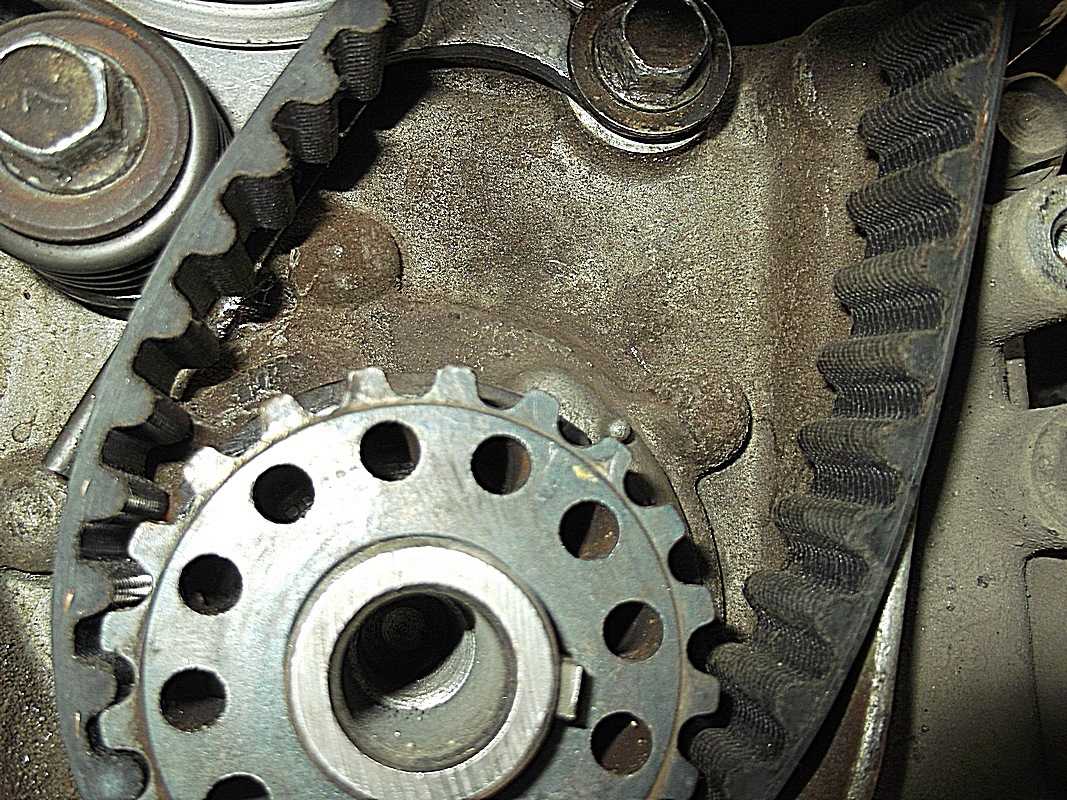

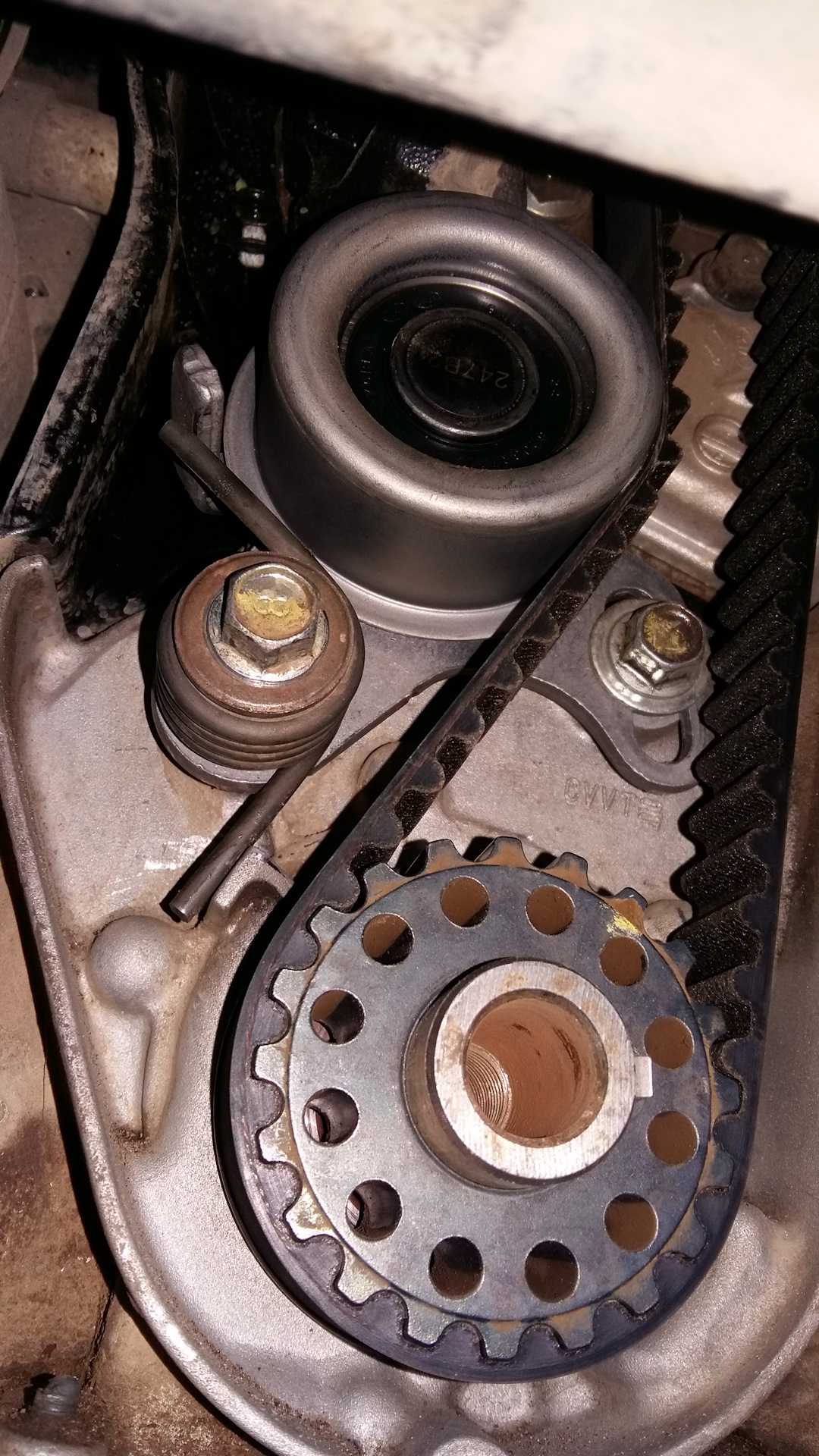

Ну а дальше стал снимать ролики и ремни.ОПОРУ ДВИГАТЕЛЯ НЕ ТРОГАЛ! она совершенно не мешается, кто бы что ни говорил!

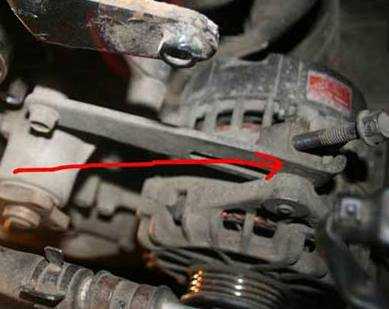

Т.к. я еще запланировал поменять помпу, то для её замены необходимо открутить крепежные тяги генератора и отодвинуть его немного всторону.

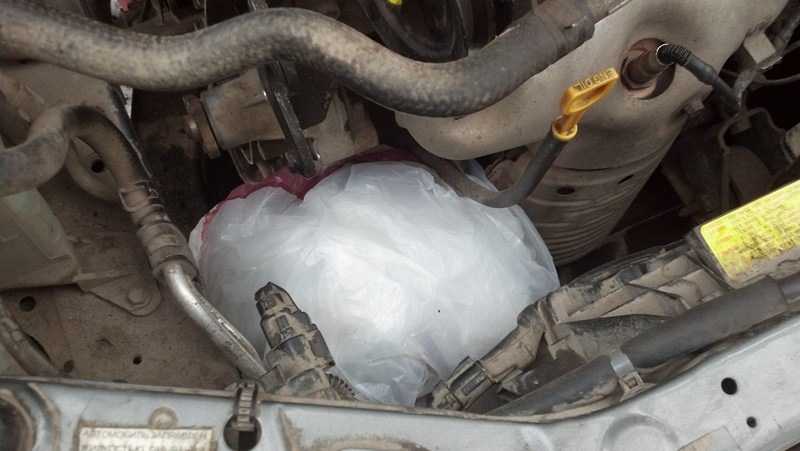

Сам генератор накрыл пакетом, чтобы при откручивании помпы на него не попал антифриз

Затем слил с радиатора антифриз (не стал заморачиваться с всякими емкостями, слил прям на землю)

Открутил помпу и снял её (из блока тоже вылилось достаточное количества антифриза)

Сравнил помпы оригинал и GMB

А так же при установке помпы GMB, одно ушко оказалось короче чем у оригинальной, пришлось подкладывать шайбочки

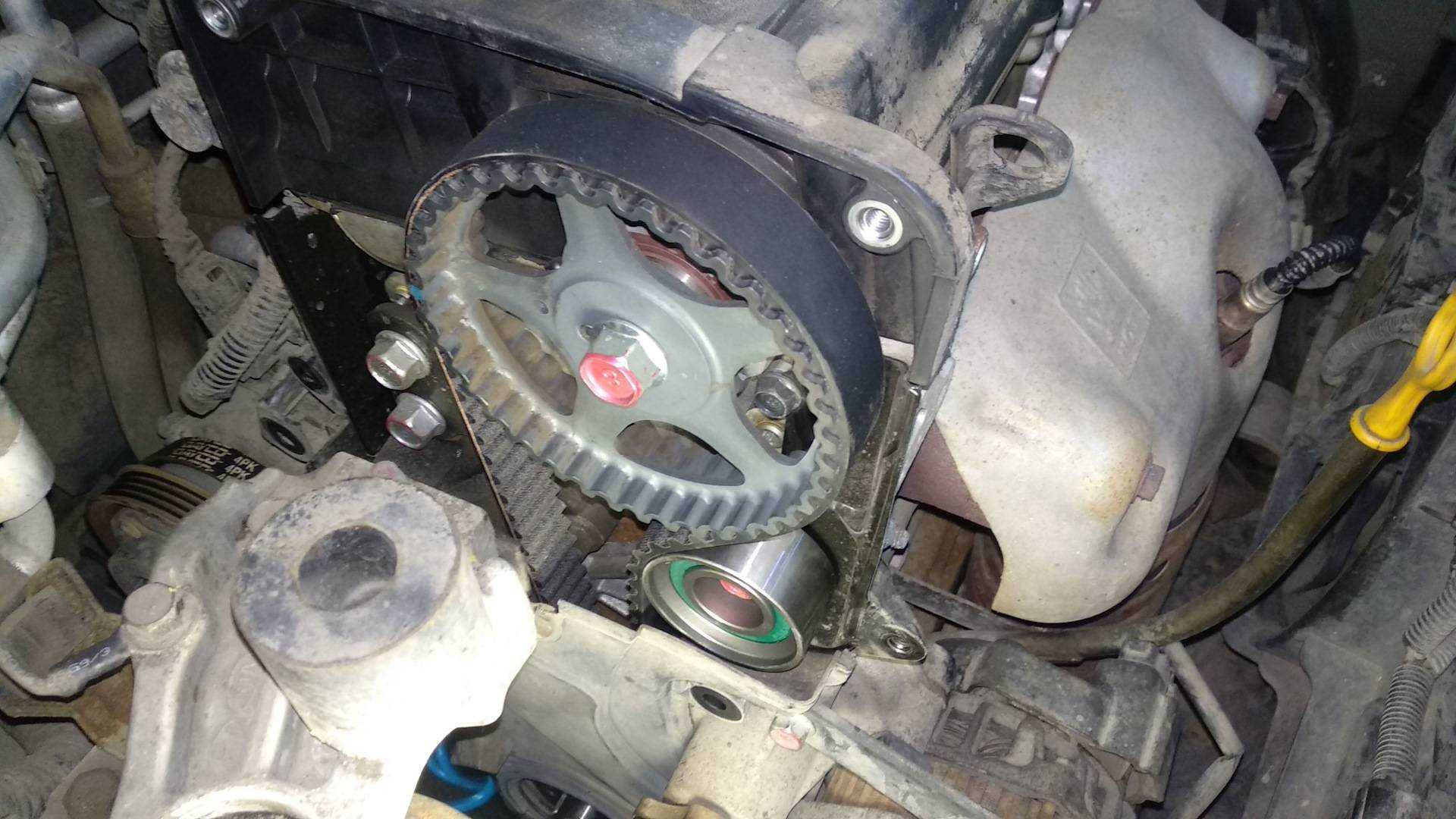

После установки ремней и роликов сделал с помощью ключа пару оборотов распредвала для проверки меток.И всё потихоньку собрал обратно.На всё ушло около 5 часов. Делал не спеша. Самое тяжелое в этом деле это открутить шкив, у меня он ни в какую не хотел откручиваться. Пробовал стартером — бесполезно. В итоге каким-то чудом и 1.5 метровой трубой, всё открутилось.

З.Ы. Ремни были в гавно (по словам предыдущего хозяина, отходили они 30 тыс.) ГРМ стоял DAYCO — вообще весь в трещинах и потертостях! Не ставьте этот ремень!Помпа отходила 143 тыс. и имела небольшой люфт. Считаю что для такого срока, это отличный показатель!

Источник

Процесс замены

Любая автомобильная деталь, в том числе и ремень кондиционера, подверженные износу и соответственно нуждаются в замене. Поэтому производитель рекомендует проводить каждое второе т о замену ремня кондиционера. Этот интервал в среднем получается каждые 30 тысяч пробега. Или проводить смену ремня при наличии трещин и разрывов, и прочих дефектов. Следует помнить, что лучше провести замену вовремя чем мириться с последствиями обрыва ремня.

Что потребуется автомобилисту для проведения замены ремня:

• смотровая яма или эстакада;
• трещотка с удлинителем;
• головка на «17»;
• ключи на «17», «14» и «12»;
• натяжной ролик;
• тиски;
• ремень новый.

Собрал все необходимые материалы и инструменты можно смело приступать к замене ремня кондиционера на Акценте:

1. Лучше всего проводить замену с подъемника или эстакады, много разных условиях подойдёт домкрат и яма. Устанавливаем автомобиль на яму, и вывешиваем правую переднюю часть на домкрат.
2. В обязательном порядке, не забываем, что необходимо снять клемму с аккумулятора, чтобы ничего не «коротнуло» и не воспламенилась.

Снимаем правое колесо.

Теперь необходимо провести откручивания верхний болтов крепления компрессора кондиционера.

Находим натяжной ролик ремня кондиционера, и ослабляет его.

Также стоит открутить натяжной ролик. Чтобы проверить его состояние.

Если ролик пришел в негодность, то необходимо его заменить.

Теперь можно провести установку нового ремня.

Подтягиваем натяжитель так чтобы натянуть ремень, но не стоит перетягивать его.

Для проверки шумов и скрипом необходимо запустить двигатель.

57231-29100 — ремень гидроусилителя
