Что необходимо для замены?
1– натяжной ролик; 2– кронштейн ролика; 3– корпус
Старый и новый ролик натяжителя. При замене ремня генератора необходимо проверить его работу.
Упаковка нового ролика натяжителя ремня генератора.
Ролик натяжителя ремня генератора вблизи.
Для замены будет необходим стандартный набор инструментов, новый ремень с маркировкой 6РК-2137, номер по каталогу — 2523145002. Ремень на Солярисе имеет шестиручьевую структуру, его длина составляет 2137 мм.
Старый и новый ремень генератора.
Меняем ремень генератора на Хёндай Солярис своими руками
Ремень снимается по такому алгоритму:
- Чтобы получить доступ к ремню и натяжителю, необходимо демонтировать правый грязезащитный кожух двигателя.
- Чтобы ослабить натяжение ремня, необходимо отжать монтажной лопаткой натяжной ролик.
Отжимаем ремень при помощи лопатки
После этого ремень можно с лёгкостью вывести из зацепления со шкивами.
Проверяем состояние натяжного ролика. Завод рекомендует его менять вместе с ремнём, но если он вращается свободно, без рывков, на ролике нет люфтов, его можно оставить.
Снимется ролик с натяжным устройством. Для этого необходимо выкрутить фиксирующий болт, используя головку на 17. Болт, который крепит ролик к корпусу натяжителя с левой резьбой.
Демонтируем натяжной ролик.
При установке натяжного устройства необходимо попасть приливом на его кронштейне в прорезь в блоке цилиндров.
В том случае, если на ремне были обнаружены следы масла или антифриза, необходимо в обязательном порядке устранить течь. Чаще всего, течь может быть вызвана износом сальников валов.
При установке нового ремня необходимо внимательно следить за укладкой его в пазы на шкивах. Ремень должен быть установлен строго по центру шкивов.
Новый ремень на своём законном месте.
После установки желательно провернуть коленвал несколько раз для того, чтобы ремень занял своё место.
В последнюю очередь устанавливается правый пыльник двигателя.
Побывал у моториста, что дальше?
В итоге – поблагодарил его и поехал домой, заказал запчасти для замены цепи ГРМ, а именно, вот взял данные из статьи про подсчет стоимости общего ремонта:
| Деталь | Номер(Артикул) | Количество | Цена общая |
| Комплект для замены ГРМ | |||
| Цепь ГРМ | 24321 2B620 | 1 | 1972 |
| Натяжитель цепи | 24410 2B700 | 1 | 2030 |
| «Башмак» 1 | 24420 2B611 | 1 | 948 |
| «Башмак»2 | 24431 2B620 | 1 | 1040 |
| Сальник коленвала передний | 21421 2B030 | 1 | 128 |
| Уплотнительные кольца передней плиты (это кольца для маслонасоса) | 21142 2B000 | 2 | 382 |
| Герметик силиконовый
Abro 999 |
1 | 250 | |
| Прокладка клапанной крышки | 22441 2B600 | 1 | 797 |
| ИТОГО: | 7547 |
С зазорами клапанов решил заморочиться, когда сниму клапанную крышку, ну да ладно… Вскрою, замерю, а потом приму решение!
Получил запчасти для замены ГРМ
Всё пришло, время вскрывать и менять цепь. Снимаю клапанную крышку и офигеваю – какой же мотор загаженный, просто ужас… Нагара очень много, причем везде… Капец, меняли ли здесь вообще масло или нет? Я просто в шоке! Вот фотка распредвалов после снятия крышки клапанной:
Ладно, думаю, почищу, промою всё, не проблема… А когда снял переднюю плиту (боковая, которая прикрывает цепь) – обалдел ещё больше: плита тоже очень сильно грязная, в смольных отложениях.
Гляжу на сколько же выстрелил натяжитель цепи? А там вышло всего 4 зуба!
Да уж, значит цепь грм не тарахтела, ладно, проверяю зазоры клапанов – блин, всё в допуске!
Вот какие зазоры рекомендует завод изготовитель (Южная Корея):
Разборка двигателя G4FD на Hyundai Avante MD
Снял видео после снятия головки блока цилиндров:
В видеоролике я грешил на болтающиеся поршня в цилиндрах, НО стук был не в этом…
Катализатор – прощай!
Тем временем решил сразу же самостоятельно вырезать катализатор и вварить пламягаситель. Это после просмотров одного канала на ютуб, в котором авторы грешат на частицы катализатора, способствующие появлению задиров в цилиндрах!
Однако задиров у меня не было, присутствовал только естественный износ цилиндро-поршневой группы (ЦПГ). А вот состояние катализатора показал на видео:
К слову сказать – износ каталитического нейтрализатора (катализатора) есть уже, но сами соты не забиты…
А как поживают топливные форсунки?
Форсунки тоже были в нагаре, вот их состояние:
В итоге — почистил форсунки только сверху очистителем карбюратора, всё Ок!
Поршни, коленвал – а вы как?
Снял двигатель с авто полностью, с помощью самодельного крюка (сварил по размерам двух отверстий под болты ГБЦ) и фермы на навесе, где собственно и находился в это время автомобиль! Разобрал мотор полностью, такие были поршня и шатуны:
Коленчатый вал показал вот здесь:
Вторая подозрительная шейка убралась обычной шлифовкой, она в допуске, не отличается от остальных!
От чего дизелит двигатель Hyundai Avante 1.6 GDI?
В итоге причина дизеления была в изношенных поршневых пальцах! До сих пор не понимаю, как так-то? Поршень – аллюминиевый, а пальцы – из прочной стали, так почему же сточились именно пальцы, а не поршня?! Мне не понятно! А как Вы считаете?
Вот какие пальчики уставшие:
На этом всё, источник дизеления мы выяснили! Надеюсь мой опыт вам пригодится… Всем мира и добра на ровных дорогах без жезла и с полным баком!
Расскажите друзьям!
Пошаговая инструкция
Интервалы замены заводом производителем на Хендай Солярис не регламентируются.
Основная неисправность цепи — ее растяжение, что ведет к смещению фаз газораспределения, шуму. Устраняется заменой на новую. Работы по замене достаточно трудоемкие. Необходимо тщательно поставить диагноз, в этом вам может помочь диагност, имеющий у себя в арсенале осциллограф, который снимет осциллограмму с вашего двигателя и сравнит ее с эталонной. На ней в точности будут видны углы фаз газораспределения. После этого даст вам рекомендации по замене цепи грм.
24410-25001 артикул. Натяжитель цепи.
Необходимый инструмент и принадлежности:
- Емкость под масло
- Набор головок
- Набор рожковых ключей
- Ветошь
- Молоток
- Отвертки
- Пасатижи
- Домкрат
Работы рекомендуется производить при остывшем двигателе. Их можно совместить с проверкой и регулировкой тепловых зазоров клапанов.
Открываем капот, снимаем клемму минус с АКБ. Откручиваем защиту, сливаем масло с двигателя.
Сливаем антифриз из системы охлаждения в емкость.
Откручиваем крышку клапанов Хендай Солярис и снимаем ее.
Опираем двигатель Хендай Солярис под домкрат через дощечку. Откручиваем кронштейн подушку двигателя со стороны ГРМ и демонтируем его.
Снимите ремень привода генератора, ключом расслабив натяжное устройство.
Необходимо сместить насос гидроусилителя руля в сторону, открутив крепления насоса.
Откручиваем натяжное устройство ремня (болт с обратной резьбой). Демонтируем его с блока.
Торцовым ключом откручиваем 4 болта правого кронштейна подушки двигателя, снимаем его.
Ключом, открутив болт опорного ролика, извлекаем его.
Шкив жидкостного насоса держится на четырех болтах, удерживая его от проворачивания необходимо открутить их и снять шкив.
Откручиваем болты крепления водяного насоса к блоку двигателя (5 штук). Снимаем его поддев шлицевой отверткой.
Торцовым ключом откручиваем болт шкива ремня (если у вас механическая коробка переменных передач – просим напарника включить пятую передачу и нажать педаль тормоза; если автоматическая трансмиссия — используем специальный удерживающий инструмент).
Снимаем шкив с торца коленчатого вала поддевая его монтажкой с разных сторон.
Откручиваем верхний и нижний болты крепления генератора к кронштейну- снимаем генератор.
Снимаем кронштейн с мотора, откручивая два болта.
Крышка газораспределительного механизма держится на блоке на четырнадцати болтах, которые необходимо открутить, после чего снимаем крышку ГРМ.

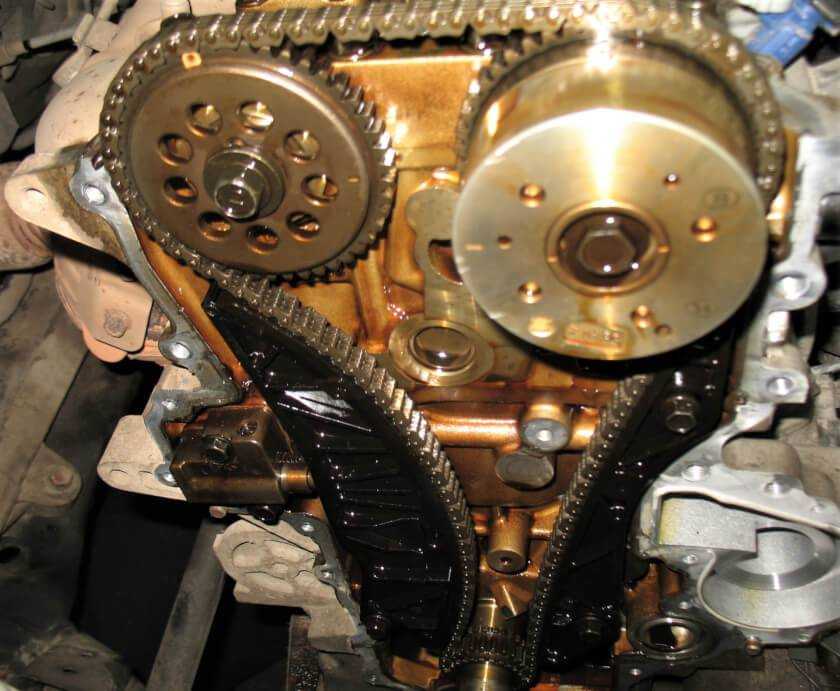

Нужно выставить верхнюю мертвую точку поршня первого цилиндра ориентируясь по меткам на валах.
Штифтом зафиксируйте натяжное устройство башмака, отжав башмак отверткой. Откручиваем два болта натяжителя и снимаем его.

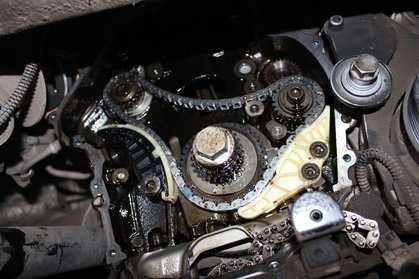

Снимаем цепь ГРМ с распределительвых валов, звездочки коленчатого вала. Вынимаем ее из моторного отсека.

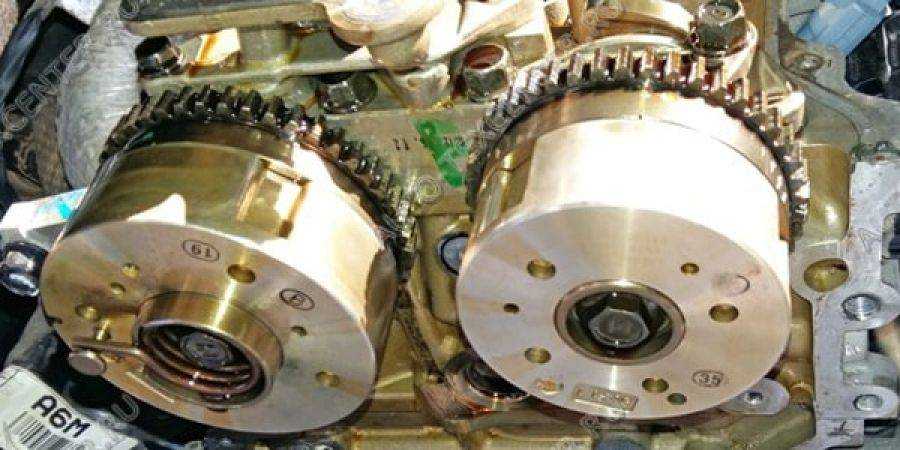

Осматриваем на наличие повреждений и износа зубцов звездочки распредвалов и коленвала.
Очищаем все прилегающие плоскости на крышке и блоке. Очищаем поверхность натяжного устройства и его посадочного места на блоке.
Рекомендуется замена на новый сальник коленвала в крышке ГРМ.

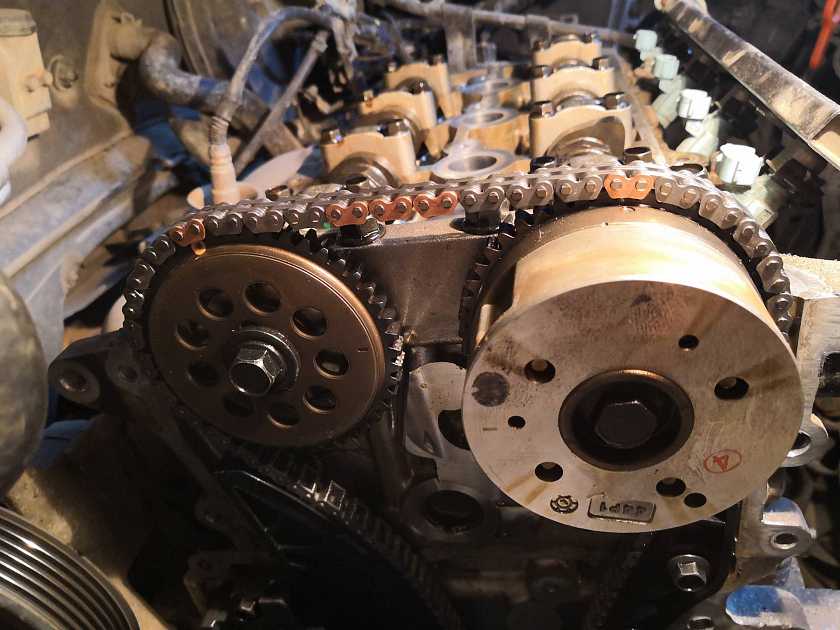

Устанавливаем цепь ГРМ на звезды, совмещая их по меткам (на новой цепи для удобства краской обозначены метки).
Производим установку натяжного устройства, нанеся на заднюю часть герметик.
Закручиваем 2 болта. Извлекаем стопорный шплинт- цепь натянется.
Проверяем метки газораспределения Хендай Солярис. Установочный штифт должен находиться в верхнем положении.
На поверхности стыков крышки и блока наносим герметик небольшим валиком.
Стыкуем их.
Закручиваем болты.
Последующую сборку осуществляем в обратном порядке.
Как видно, провести такую процедуру не трудно. Натянуть новую цепь можно, четко следуя инструкции. Каждый автолюбитель должен знать, что в багажнике обязательно хранить натяжитель, так как подобная поломка может оставить его и хендай солярис далеко от дома, а перспектива переночевать посреди трассы не радует никого.
Стоит также понимать, что своевременная замена данного узла – залог того, что он не порвется. Однако производитель уверяет, что это может произойти только после 250 тысячи километров. Поэтому замена подобной детали долго не будет грозить автовладельцу.
Hyundai Solaris использует сразу несколько приводных систем (объемом 1,4 и 1,6 л), поэтому работе газораспределительного механизма (ГРМ) на этом авто отводится особо важная роль. Мельчайшие помехи в работе ГРМ будут находить ощутимое отражение на работе всего силового агрегата. Будет снижаться тяговая мощность. Так что, если пришло время планового ремонта, замена цепи ГРМ Хендай Солярис должна проводиться в первую очередь.
Диагностика неисправности
Нужно отметь, что Hyundai Solaris крайне повезло в том плане, что разработчики додумались оснастить ГРМ цепью, а не ремнем. Эквивалентные по классу и мощности автомобили с ремнем требуют замены этого элемента не реже 60 000 (км). Цепь же куда прочнее ремня, изготовитель Hyundai Solaris вообще не регламентирует рекомендуемый пробег для смены цепи.
Специалисты отмечают, что в Солярис замена ГРМ (имеется в виду цепи) чаще всего проводится на отметке в 85 000 – 100 000 (км).
Предпосылками для осмотра технического состояния цепи и её замены (если понадобится) являются следующие признаки:
- Автомобиль не заводится после того, как сам заглох
- Слышны отчетливые стуки в двигателе
Опытные водили сразу определяют поломку цепи по постукиванию в капоте. Материал по теме: Как заменить свечи зажигания на Гранте на 8 и 16 кл моторе
Что лучше Хендай Солярис или Ауди А4
Выберем лучший автомобиль между Киа Рио и Хёндай Солярис
Что лучше Хендай Солярис или Хендай Соната
Выбор: Hyundai Solaris 2011 г.в. или Ford Mondeo IV 2010 г.в.?
Какое масло заливать в двигатель Хендай Солярис
Что лучше: Киа Рио или Хёндай Солярис
Двигатель ХЕНДАЙ СОЛЯРИС и КИА РИО (GAMMA и KAPPA – G4FA, G4FC, G4FG и G4LC). Надежность, проблемы, ресурс — мой отзыв
Слабые места Соляриса. Основные проблемы Hyundai Solaris: Инфографика.
Насколько серьезны проблемы Хендай Солярис?
Капитальный ремонт двигателя Солярис
Качество комплектов цепи грм
Как правило для владельца рынок выглядит следующим образом. Огромное количество предложений от различных марок и брендов. Встает вопрос а что же выбрать. На самом деле выбора как такового нет. По факту сегодня сложилась патовая ситуация. Есть только оригинал, контрафакт и куча низкокачественных деталей из Китая. Качественных дублей по этой группе запчастей сегодня нет .
Все эти комплекты дешевле оригинала не только из-за разницы в бренде, но и потому что изготовлены не понятно из чего и как. У них очень быстро растягивается цепь, изнашиваются звездочки и шестерни распредвала и коленвала. ОБРЫВ ИЛИ ПЕРЕСКОК ЦЕПИ приводит к встрече клапанов и поршней. . К работе муфт CVVT (фазовращатель на впускном распредвале) из таких комплектов, тоже есть вопросы .
Черный список комплектов цепи грм : SAT, AMD, ASVA, AMIWA, DAYCO, FEBEST, JUST DRIVE, NSP, PARTS MALL, PATRON, STELLOX, UNITED MOTORS .
Вроде бы выбор напрашивается сам собой. Берем оригинал и закрываем вопрос. Но здесь другая беда, контрафакт, которым сегодня завален весь рынок. Если еще два года назад, можно было отличить оригинальную цепь от контрафактной, то сегодня большинство деталей по внешнему виду упаковки и самой детали уже не отличить. Откуда берется и как сбывается контрафакт?
Рассмотрим конкретные примеры. Забиваем оригинальный номер цепи и смотрим выдачу.
Так выглядит выдача в EMEX
Почти всегда человек остановит свой выбор на самом дешевом предложении. А это огромный риск купить контрафактную деталь. Вы можете сказать: ну там же вон рейтинг есть. Это рейтинг сроков исполнения заказа, к качеству он не имеет отношения
А как купить настоящею деталь? Обратите внимание на выделенную зону – зеленное выделение. Это код поставщика, который именно в этом магазине выводится при наведении на рейтинг. Вам нужно узнать у менеджера, под каким кодом находится дилерский склад
Вам нужно узнать у менеджера, под каким кодом находится дилерский склад.
В автодоке коды поставщица видно сразу, дилер также под каким-то кодом
А вот в автопитере давно догадались сделать для дилера свое обозначение
Дилерские склады сегодня являются единственной гарантией покупки оригинальных запчастей. Контрафакт с дилерского склада за много лет пока не встретился ни разу. Значит ли что с других складов продается только контрафакт? Нет не значит, но как простой владелец должен отличить оригинал от контрафакта?
Нужно заметить, что такая сложная ситуация сложилась именно с цепью. Контрафакт сейчас везде, но в большинстве случаев можно перейти на хороший дубль. Однако в данном случае хороших дублей пока нет.
Когда менять ремень привода и ролик натяжителя на Солярисе
Как и каждая деталь в автомобиле ремень генератора подвержен износу и соответственно нуждается в своевременной замене. Поэтому производитель рекомендует в соответствии с регламентным ТО 2 проводить проверку ремня привода вспомогательных агрегатов. Это получается через каждые 30000 км пробега. А осуществлять смену по мере износа или появления на нём трещин, разрывов, отслоение тканевого основания и прочих дефектов. Однако следует помнить, что испытания работоспособности ремня проводились в заводских условиях. Поэтому при эксплуатации автомобиля в тяжелых условиях необходимость осуществить проверку или замену ремня может наступить намного раньше предполагаемого срока.
Для проверки технического состояния ремня необходимо для начала осуществить включение пятой передачи в МКПП, вывешиваем передние колеса, прокручиваем и производим осмотр ремня по всей длине.
На машине с АКПП для такого осмотра необходимо снять кожух защиты двигателя с правой стороны моторного отсека и вращать коленвал с помощью ключа за болт шкива.
Как универсальный способ можно нанести на ремень метки с помощью мела или маркера, и постепенно прокручивая коленвал стартером на небольшие углы осуществлять визуальный осмотр ремня.
Характерной особенностью Соляриса с бензиновыми 1,4 и 1,6 литровыми двигателями является то, что на агрегате установлена автоматическая подтяжка поликлинового ремня и осуществлять подтяжку ремня в ручную не нужно.
Особенность системы натяжки обводного ремешка является и главной его проблемой. Очень часто одновременно с потерей работоспособности ремня привода, происходит выход из строя натяжного ролика. Отличительным признаком поломки ролика натяжителя является свист, издаваемый в процессе работы. Свист чаще замечен в сырую и холодную пору года, но если работа ролика осуществляется на гране, то свист можно слышать постоянно.
Согласно советам бывалых автомобилистов замену ролика натяжителя следует менять с ремнем привода агрегатов. Как показывает практика, нового ролика хватит километров 50-60 пробега, чтобы этот вопрос больше не волновал водителя.
На автомобиль с завода производитель даёт гарантию на новый ролик пять лет или 150000 км пробега. Тем не менее, приступить к процессу по замене ролика необходимо при первых признаках посвистывания и/или износа ручейкового ремня.
Инструменты и материалы необходимые для замены приводного ремня
Для ремонта понадобится:
- смотровая яма или эстакада;
- трещотка с удлинителем;
- головка на «17»;
- ключи на «17», «14» и «12»;
- натяжной ролик;
- тиски;
- ремень новый.
Какой ставить приводной ремень генератора и агрегатов
Для полноценной замены на Hyundai Solaris подойдёт ремень:
| 6PK2137 252122B000 | Hyundai/Kia | Ю.Корея | 0.2 | 0.025 | 0.23 | 0.245 |
Ремни для замены: оригинал ремня поликлинового от фирмы 252122B000. Цена 1400 рублей. Список замены ремня от производителя в зависимости от ценовой Bosch 1987947958 – 700 руб.; Gates 6PK2138 – 850 руб.; Dayco 6PK2135 – 600 руб.
Ролики и натяжитель для замены: оригинал натяжного ролика (с натяжителем) от производителя Hyundai/Kia имеет артикул 252812B010, стоимость товара 3800 рублей, а в ОД и все 6 тыс. Но можно использовать и более доступные аналоги: натяжной ролик Sat ST252812B010 – 1700 руб.; натяжитель ремня, клиновой зубчатый Fenox R54102 – 2100 рублей; ролик натяжной Optimal 0N2202S – 700 р.; Torque KR5074 – 500 р.
Аналогичные ролики установлены на машины Киа Рио, Спектра, Соул и Церато.
Пошаговая инструкция
Такой процесс замены требует определенных знаний и опыта. Если вы впервые столкнулись с необходимостью смены цепи, то лучше не делать это самому, а отдать свое авто в ремонт на СТО. Для тех автовладельцев, кто хочет своими силами заменить элемент, предлагаем воспользоваться данным материалом.
Загрузка …
Вам понадобятся:
- ключи-головки;
- гаечные ключи;
- плоская и крестовая отвертки;
- плоскогубцы.
Инструкция
Сначала следует отключить аккумулятор и снять крышку головки блока цилиндров. Также потребуется демонтировать защиту ДВС, после чего установить поршень первого цилиндра в положение ВМТ.
Слейте моторную жидкость из ДВС.
Подставьте под мотор надежный упор, после чего открутите винты, при помощи которых крепится правая опора агрегата. Затем вам нужно открутить соответствующие винты, чтобы демонтировать крепление правой опоры мотора.
Ключом вам следует провернуть ролик натяжного механизма, чтобы ослабить ремень. Затем демонтируйте приводной ремень вспомогательных устройств с валов.
После этого необходимо демонтировать крепежный винт насоса ГУРа, отодвинуть устройство в сторону и отвернуть крепежный винт натяжного устройства. Это делает методом проворачивания штифта по часовой стрелке, поскольку у него обратная резьба. Снимите устройство натяжения.
Далее, следует отвернуть крепежные винты нижнего кронштейна правой опоры и снять его. После этого извлечь винт крепления ролика ремня и снять сам ролик.
Затем нужно слить весь антифриз, который находится в системе. Процедура слива может занять более 20 минут. Далее, придерживая шкив насоса антифриза, следует вытащить четыре винта его крепления. Снимите вал насоса, а после этого отверните и вытащите винты его крепления к БЦ мотора. Насос вместе с уплотнительной резинкой можно снять.
Отверните винт крепления коленчатого шкива, снимите сам шкив. Затем от генератора нужно отсоединить колодку с проводами. Открутите гайку, после чего снимите сам генератор.
Теперь следует отвернуть все винты . Извлеките крышку, а после этого демонтируйте натяжные штифты и натяжитель самой цепи механизма. Поверните распределительный шкив по часовой стрелке.
После этого саму цепь можно снять. Установите цепь, соблюдая обратный порядок работ
При установке обратите внимание на то, чтобы установочный болт на коленчатом шкиве был расположен сверху. Все соприкасающиеся элементы натяжного устройства нужно очистить от остатков старого герметика. Затем эти компоненты следует промазать новым герметиком.
Установите натяжной механизм цепи ГРМ
Следите за тем, чтобы метки на шестеренках распредвалов и на цепи совпадали. Все дальнейшие действия проводите в обратном порядке. Более подробно можете узнать о смене компонента на видео.
Затем эти компоненты следует промазать новым герметиком.
Установите натяжной механизм цепи ГРМ. Следите за тем, чтобы метки на шестеренках распредвалов и на цепи совпадали. Все дальнейшие действия проводите в обратном порядке. Более подробно можете узнать о смене компонента на видео.
Как можно убрать свист, скрип или треск ремня под капотом?
К сожалению, устранить свист ремня с помощью натяжки не всегда помогает. В этом случае, конечно, нужно поменять ремень на новый. Но многие владельцы предпочитают оттягивать этот процесс на максимально возможный срок. Для этого они приобретают в автомагазинах различные спреи, которыми обрызгивают ремни. В итоге часто это на удивление помогает.
Но, к сожалению ненадолго. Некоторые народные умельцы даже предлагают с помощью отвертки и куска мыла при работающем двигателе обработать боковую поверхность ремня. Мы категорически не рекомендуем это делать, поскольку с одной стороны, очень опасно проводить какие-либо работы при вращающихся компонентах во время работы двигателя, а с другой стороны эффект от подобных дедовских методов недолговечный.
Замена ремня ГРМ Солярис
Замена ремня Грм солярис должна проводиться с учетом состояния запчасти и всей системы. В процессе замены меняется сам механизм газораспределения и натяжной ролик. Процедуру можно выполнить в специализированном автосервисе, но дешевле и надежнее произвести замену своими руками.
Грм солярис
Система ГРМ является важнейшей составляющей современного автомобиля. Она отвечает за стабильную и синхронизированную работу двигателя и его основных агрегатов
Поэтому важно следить за тем, в каком состоянии находится ремень ГРМ Солярис, вовремя выявлять любые изменения во внешнем виде устройства и в работе системы, и как можно быстрее их устранять
Относительно привода автомобиля говорить «ремень ГРМ Хендай Солярис» не совсем корректно. Машина выпускается с двумя типами двигателя, которые имеют схожее строение и оснащены цепным приводом механизма газораспределения. Это означает, что в любых модификациях Солярис установлена цепь, а не ремень. Хотя иногда условно (скорее по привычке) цепь ГРМ называют словом «ремень».
Замена ремня ГРМ Хендай Солярис – пробег
Производителем не указано, на каком пробеге нужно заменять ГРМ на Хендай Солярис – считается, что цепной привод способен отходить весь период эксплуатации авто и должен меняться только в случае капремонта силового агрегата.
В действительности же многие опытные автомобилисты и сотрудники сервиса могут точно ответить на вопрос, через сколько менять ГРМ на Хендай Солярис. Как правило, цепь ходит в среднем 250 тыс. км пробега. После указанного срока велика вероятность того, что растяжение цепи достигнет допустимого предела – в этом случае специалисты рекомендуют однозначно менять ГРМ.
Замена Грм солярис
Замена ГРМ автомобиля – это достаточно сложный и трудоемкий процесс, который не каждый сможет выполнить своими силами. Тем не менее, при наличии свободного времени, желания, а, в идеале, и опыта, можно попробовать провести работу своими силами.
Где в Солярисе ГРМ?
Как и в любом другом автомобиле, Грм солярис расположен в передней части машины под капотом. Рассмотрим, как можно заменить ремень на примере автомобиля 2011 года выпуска с двигателем 1.4 л. На двигателе Солярис 1.6 замена производится аналогичным образом.
Инструкция к Хендай Солярис – замена ремня ГРМ:
- Отсоединить клеммы АКБ.
- Демонтировать крышку головки блока.
- Убрать защиту мотора, а затем привести поршень 1-ого цилиндра в ВМТ.
- Слить масло силового агрегата.
- Подпереть двигатель домкратом или любым подходящим предметом.
- Выкрутить винты, удерживающие правую подушку мотора, и демонтировать ее крепления.
- При помощи ключа прокрутить натяжной ролик, чтобы ослабить ремень привода вспомогательных агрегатов.
- Снять с машины ослабленный поликлиновый ремень.
- Отсоединить крепеж насоса ГУРа и сдвинуть его в бок.
- Выкрутить винт натяжного устройства путем вращения штифта по направлению часовой стрелки.
- Демонтировать механизм натяжения.
- Снять справа винты нижнего кронштейна подушки и демонтировать его.
- Снять винт ролика ремня и удалить ролик.
- Полностью удалить из системы охлаждения антифриз (процесс занимает около 20-25 минут).
- Удалить 4 винта насоса охлаждающей жидкости, удерживая при этом шкив.
- Демонтировать вал насоса, затем удалить винты, удерживающие его на блоке цилиндров двигателя.
- Снять насос в сборе.
- Снять коленчатый шкив.
- Открепить от генератора колодку проводов.
- Выкрутить гайку и вытащить генератор.
- Выкрутить болт механизма газораспределителя.
- Снять крышку, затем убрать штифты и натяжитель цепи.
- Шкив распредвала провернуть по часовой.
- Далее демонтировать цепь и поставить на ее место новую, действуя в обратном порядке. Во время монтажа установочный болт коленвала должен находиться вверху.
- Удалить с каждого из соприкасающихся устройств отработавший герметик и нанести новый слой вещества.
- Поставить натяжной ролик ремня ГРМ Солярис. При этом метки на шестеренках распределительных валов и на цепи должны совместиться.
- Все снятые ранее агрегаты установить в обратной последовательности.
На этом замена ГРМ Хендай Солярис считается оконченной
В процессе работ важно правильно установить метки ГРМ Солярис
Цена на ремень Грм солярис
Мы же выяснили, что на Хендай Солярис всегда устанавливается цепь, а ее стоимость, как известно, выше. Сегодня купить цепь ГРМ на Солярис оригинального производства можно за 5,5-6 тыс. рублей. Для замены также подходит аналог оригинального происхождения, которые стоит уже дешевле – от 3600 руб. У производителя Bga можно приобрести сразу комплекты – их цена начинается от 13,5 тыс. рублей.
Самостоятельная замена цепи ГРМ на Солярисе
Для замены цепи необходимо: снять правое переднее колесо.
Чтобы подобраться к шкиву коленчатого вала и шкиву натяжителя насоса гидроусилителя, нужно снять защиту, которая находится позади снятого нами колеса. Далее необходимо слить охлаждающую жидкость и снять шланги с клапанной крышки, приготовить домкрат и деревянный брусок, которые пригодятся при съеме верхней подушки двигателя.
Приступаем непосредственно к замене:
Сначала нужно освободить распределительные валы, для этого нужно снять клапанную крышку открутив ВСЕ болты и гайки которые находятся сверху, поочерёдно снимая: пластиковую крышку форсунок, форсунки и наконец саму клапанную крышку. Сейчас мы наблюдаем два распредвала и саму цепь ГРМ, пройдя взглядом по левой стороне цепи можно обнаружить натяжитель (определить натяжитель можно по наличию ряда зубцов-меток, которые первым делом бросаются в глаза).
Для удобства проведения данного ремонта нужно: открутить и отодвинуть бачок гидроусилителя, снять генератор и верхнюю подушку двигателя. Начнём с генератора:
- Генератор находится справа вверху от цепи ГРМ и для начала нужно отсоединить все провода, отходящие от него;
- Полностью открутить гайку натяжения сверху генератора и ослабив его, снять ремень генератора;
- Отвернуть планку натяжителя, открутив два болта снизу генератора, полностью снять его;
- Откручиваем находящийся слева от цепи провод массы и ослабляем натяжение находящегося там же насоса гидроусилителя, открутив гайку натяжителя, находящуюся снизу и отодвигаем насос максимально влево;
- Сразу под генератором находится шкив насоса охлаждающей жидкости, он держится на четырёх болтах, его тоже необходимо снять.
Приступаем к к съёму верхней подушки двигателя:
- Теперь пригодится приготовленный нами ранее домкрат и брусок. Ставим домкрат под картер двигателя, предварительно подложив под пятак домкрата деревянный брусок и уперев его в поддон слегка приподнимем;
- Начинаем снимать саму подушку. Подушка двигателя, это своеобразный цилиндр в котором находится резиновый блок, он расположен слева от генератора и обычно окрашен в чёрный цвет. Нам нужно снять верхнюю опору и поэтому сначала откручиваем подушку от двигателя, отвернув 3 гайки и 1 болт и сняв её с нижней.
Откручиваем от кузова нижнюю опору аналогичным способом, а после стойку опоры находящуюся на блоке и ролик ремня генератора находящуюся под ней. Теперь заглядываем вниз под крыло и снимаем ролик натяжителя приводного ремня: он находится слева от шкива распредвала и сам шкив распредвала. Откручивание гайки шкива коленвала предпочтительнее производить пневмо пистолетом.
Снимаем насос охлаждающей жидкости, он держится на 5 болтах на 12. Откручиваем все болты по периметру крышки цепи ГРМ, сняв ее, снимаем успокоитель справа и гидронатяжитель слева, снимаем саму цепь и производим осмотр зубчатых звездочек на наличие дефектов. Установив новую цепь, начинаем собирать все в обратном порядке, предварительно очистив посадочные места от герметика и остатков старых прокладок.
Модели двигателей на Хендай Солярис
Двигатель 1.4 литра серии Gamma.
Двигатель 1.6 литра серии Gamma.
Сейчас с уверенностью можно сказать, что под капотом данной модели в основном находятся бензиновые моторы класса Gamma:
- G4FA – 1.4 л (107 л. с.);
- G4FC – 1.6 л (123 л. с.).
Устройство этих двух типов примерно одинаковое. Особых конструктивных отличий не наблюдается. Единственная разница заключается в длине хода поршня и отличающийся коленчатый вал.
Что мы видим? Цепь! Двигатель 1,6 на фото.
В механизме ГРМ (служит для своевременной подачи топливной смеси в цилиндры и выпуска отработанных газов) кроме распредвала, рычагов и клапанов устанавливается цепной привод.
По информации официальных представителей Hyundai – элемент в подтяжке не нуждается. Эту функцию выполняет гидронатяжитель под давлением масла.
Отличительные особенности цепи
- Надёжность и отсутствие необходимости замены (в сравнении с ремнём) каждые 60 тыс. км пробега.
- Устойчивость к перегрузкам.
- Полный демонтаж осуществляется приблизительно после 210 тыс. км или в результате разрыва звеньев (встречается крайне редко).
- Из недостатков, как и у других марок автомобилей, легко выделить повышенный рабочий шум.
Преимущества ремня перед цепью
Сторонники ременных приводов утверждают, что двигатель работает тише и КПД значительно лучше. Благодаря эластичным свойствам материала эффективнее гасятся вибрации и колебания. Современные разработки позволяют избегать дорогостоящего ремонта при обрыве детали.
Так что здесь, как говорится, дело вкуса.
Замена ремня ГРМ Hyundai Solaris
Замена грм на хендай солярис приобрести и товар по дешевле от Nsp, код товара NSP за рублей. Также понадобятся: Если на своем автомобиле Hyundai Solaris вы заметили один или несколько признаков и этого списка — немедленно обратитесь в СТО, для проведения осмотра.
При экстремальном стиле вождения и агрессивном использовании транспортного средства производить замену ремня ГРМ необходимо по мере его износа и стирания зубцов.
В нормальных условиях эксплуатации необходимо производить замену оригинального ремня ГРМ в плановом режиме, каждые 60 — 70 км. За этот период он вырабатывает свой ресурс и приходит в негодность. Производятся ремни ГРМ из неопрена или полихлорпрена с усилением прочными нитями корда из стекловолокна, нейлона и хлопка.
Замена цепи ГРМ Хендай Солярис 1.6
Выкрутить винт натяжного устройства путем вращения штифта по направлению часовой стрелки. Демонтировать механизм натяжения.
Снять справа винты нижнего кронштейна подушки и демонтировать. Снять винт ролика ремня и удалить ролик. Полностью удалить из системы охлаждения антифриз процесс занимает около минут.
Купил не зря, так как дешево и старые болты были со следами старого герметика на резьбе. Ну не натяжитель-же новый покупать?! По деньгам всё вышло порядка ух тысяч, страшное.
Самостоятельный ремонт Хендай Солярис, замена цепи ГРМ
Далее нам потребуется снять приводной ремень, снять его достаточно легко, накидываем ключ на болт ролика натяжителя ремня и против часовой там обратная резьба стрелки его отводим, второй рукой или помощником скидываем ремень. Снимаем генератор, путём откручивания верхнего болта крепления и замена грм на хендай солярис нижнего выкручивать полностью не. Снимаем шкив помпы, при этом не забывая фиксировать его от проворота отвёрткой.
Снимаем обводной ролик и натяжитель ремня. Начинаем сливать масло и ОЖ, перекур.
Под поддон картера ДВС ставим домкрат через деревяшку или резиновую шайбу, ну чтобы не больно было, затем снимаем правую опору двигателя. Снимаем клапанную крышку вместе со свечной косой про то как свечи снимать писать не буду, однако полностью их выворачивать тоже смысла.
Теперь гидронасос усилителя руля отводим в сторону. Для этого предварительно придется отвернуть крепления.
Отворачиваем болт, при помощи которого крепится насос рулевого усилителя. Снимаем насос, а следом и натяжитель. Откручиваем крепление кронштейна правой опоры мотора.
