Система привода и замена ремня грм на хендай акцент

Особенности работы на 8- и 16-клапанных моторах

Как известно, автомобили Hyundai Accent комплектуются как 8-клапанными, так и 16-клапанным моторами. Инструкция по замене ремня ГРМ, приведённая выше, соответствует 16-клапанным автомобилям. Подойдёт она и для 8-клапанных моделей, поскольку последовательность действий будет такой же. Есть лишь один нюанс: длина ремня ГРМ. На 8-клапанных моделях он на 2 см короче. И этот момент нужно обязательно учитывать при покупке (как правило, на упаковках ремней Hyundai Accent указывается, для каких моторов они предназначены).

Покупая ремень, следует тщательно его осмотреть, а главное — его необходимо проверить на изгиб. Сделать это не составит труда, так как эти ремни продаются в прозрачных полиэтиленовых упаковках. Если при сильном перегибе у основания зубцов видны тонкие, волосовидные поперечные трещины, от покупки такого ремня следует воздержаться. Этот дефект может появляться на старых ремнях, изготовленных несколько лет назад

Поэтому при покупке стоит обращать внимание не только на состояние самого ремня, но и на дату его изготовления (она обычно указывается на упаковке)

Соблюдение меток при установке нового ремня — важнейшее условие. Если валы в двигателе будут выставлены неверно, то при запуске двигателя все его клапаны будут повреждены

Схема меток ГРМ для Hyundai Accent приводится ниже.

Схема расположения меток на шкивах ГРМ

Как видно из этой статьи, замена ремня ГРМ — процедура долгая. Начинающему автолюбителю она может показаться слишком сложной. Тем не менее ничего сложного в ней нет, особенно если в точности следовать изложенной выше инструкции. Ключевых моментов два: нужно купить правильный ремень, а потом точно выставить метки на шкивах. Остальные операции никаких затруднений вызвать не должны.

Механизм газораспределения необходим для функционирования двигателя автомобиля. Он позволяет обеспечить подачу топлива в камеры сгорания и своевременный выпуск газов из них. Все это происходит благодаря синхронному движению клапанов. Практически все современные двигатели имеют именно клапанные системы ГРМ, так как применение такой конструкции делает в конечном итоге мотор не только простым, но и дешевым.

Клапаны — это основные детали системы, они перекрывают впускные и выпускные отверстия. Клапан состоит из двух элементов:

• тарелки;
• стержня.

На моторах, выпускаемых сегодня промышленностью, клапаны находятся непосредственно в ГБЦ. А то место, в котором поверхности отверстия в головке и тарелки клапана соприкасаются, называют седлом. Различают два типа клапанов:

• впускные, имеющие больший диаметр тарелки;
• выпускные с меньшим диаметром.

При помощи пружины клапан удерживается в ГБЦ, закрывая отверстие. И лишь во время нажатия на его стержень происходит открывание. Пружина, жесткость которой строго индивидуальна для каждого двигателя, крепится с использованием сухарей и специальной тарелки непосредственно на ножке клапана.

Но часто ставят две пружины, чтобы в моторе не возникало резонансных колебаний. В таком случае навивка у пружин обратная. Клапаны, изготовленные из сплавов различных металлов, имеют усиленные кромки тарелок и разнородный состав:

• у впускных клапанов стержни полнотелые;
• у выпускных — стержни полые и имеют наполнение из натрия для улучшения охлаждения.

Самые популярные системы газораспределения — это 8-клапанные и 16-клапанные. Но есть еще 3-клапанные и 5-клапанные. При большем числе клапанов привод становится сложнее.

И не всегда получается использовать 16-клапанную систему на двигателях, в которых камера сгорания имеет небольшие размеры. Клапаны открываются и закрываются синхронно за счет привода, который передает требуемое усилие от распредвала. Две самые популярные системы привода:

• роликовый рычаг;
• гидротолкатель.

Первые надежны в работе, поэтому они и предпочтительнее. Но у вторых шума от механизма газораспределения намного меньше, двигатель работает мягче. Конструкция гидрокомпенсатора включает в себя:

• цилиндр;
• поршень и пружину;
• обратный клапан;
• каналы для подачи масла.

Распредвал необходим для обеспечения работы всей системы в полнейшем соответствии с фазами распределения газов, установленными заводом-изготовителем двигателя, а еще для обеспечения порядка работы всех цилиндров. Эта деталь изготовлена в виде вала с определенным количеством кулачков.

Причины обрыва

С разрывом ремня ГРМ сталкиваются все, кто водит машину. Пропустить такой факт не получится при всем желании – машину с подобной неисправностью будет невозможно завести.

К наиболее распространенным причинам обрыва можно отнести:

• низкое качество;
• были допущены ошибки во время монтажа или предыдущей замены, что привело к асинхронному закрыванию и открыванию клапанов;
• вышли из строя ролики натяжительного устройства;
• заклинило помпу и, как следствие, последовал разрыв из-за высокого напряжения во время движения машины;
• износились зубчики;
• в газораспределительный механизм попал песок, масло или грязь, что привело к заклиниванию коленчатого и распределительного вала;
• пропущен срок замены – у детали выработан ресурс.

Производитель Хендай Акцент рекомендует производить замену каждые 60 тыс. км, но владельцы авто предпочитают делать это после 50-55 тыс. км пробега.

Замена ремня ГРМ Хендай Акцент 16 клапанов

На 16 клапанном Хендай Акцент следует осуществлять замену привода ГРМ через 60 000 км. Во всяком случае, именно так рекомендует поступать производитель. Не доверять ему причин, конечно, нет, но все же крайне рекомендуется производить периодическое обследование как узла ГРМ, так и всего автомобиля. ГРМ – довольно важный узел, и недооценивать его значение нельзя. Так, например, обрыв привода приведет к тому, что машину придется ремонтировать капитально, и тут уже без помощи спецов не обойтись. Не заметить обрыв будет невозможно, так как после этого автомобиль утратить способность передвигаться. Обрыв обязательно приведет к встрече поршней с клапанами, что неминуемо приведет к загибанию последних. При этом пострадают и поршни, и цилиндры.

Осуществить замену ремня вполне можно собственными силами, без помощи спецов. Таким образом вы сэкономите деньги и получите бесценный опыт ремонта. Многие автолюбители предпочитают все делать сами. Именно для них и написана эта инструкция. Если следовать ей в точности, то проблем во время замены быть не должно.

Признаки износа

Чтобы избежать обрыва ремня, необходимо время от времени проверять его на предмет износа.

Данный элемент имеет свой ресурс эксплуатации, обычно он составляет не более 80 тысяч километров пробега

Поэтому, если вы прошли уже на своем авто такой пробег, нужно уделить отдельное внимание работоспособности этого элемента и, при надобности, поменять его

Изношенный треснутый компонент газораспределительного механизма 12- и 16-клапанного ДВС

Что касается признаков износа компонента для Hyundai Accent 2010 года с 12- и 16-клапанным двигателем:

• Если ремень ГРМ практически отработал свой срок службы, то мотор Hyundai Accent Тагазовской сборки будет работать некорректно. В этом случае из выхлопной трубы будет идти нехарактерный дым черного цвета.
• Затрудненный запуск мотора. Это не является стопроцентным признаком неисправности компонента, но это может быть с ним связано. Если трудный запуск мотора происходит постоянно, то нужно проверить работоспособность ремешка.
• Утечка расходных материалов и перегрев мотора. В частности, речь идет о моторной жидкости и антифризе.
• Посторонние звуки, возникающие при работе мотора.
• Трещины непосредственно на самом ремешке.

Советы по замене

Итак, давайте сначала определим, что такое ремень ГРМ и для чего он, собственно, нужен машине. С его помощью осуществляется связка коленчатого и распределительного валов, без которой движение машины невозможно. Когда двигатель запущен, распределительный и коленчатый валы приходят в движение, что становится возможным благодаря ременной передаче. В некоторых марках автомобилей в качестве передачи используется цепь. При всех своих преимуществах она тоже имеет и свои недостатки, но здесь речь будет идти именно о замене ремня.

Не забывайте через 15 000-20 000 километров осуществлять диагностику ремня. Его ресурс закончится через 60 000 км, но произойти это может и раньше . Причиной этого может стать непрофессиональное вождение, специфика российских дорог, погодные условия и прочее. А теперь давайте поговорим о том, какие могут быть признаки износа ременной части:

• Если ремень полностью выработал свой ресурс, то во время работы двигателя можно слышать характерные шумы, отличающиеся от шуршания, издаваемого исправным механизмом.
• Мотор может плохо запускаться. Конечно, в этом случае причина может быть и совсем в другом, но и износ ремня тоже не стоит исключать.
• Если антифриз начал быстро перегреваться, это тоже может говорить об износе ремня.
• Визуально износ можно определить по наличию на поверхности ремня трещин, выпуклостей или впадин. Явным признаком износа является разлохмачивание торцов, когда становятся видны отдельные нити.

Порядок замены ремня ГРМ на машине

Как все устроено.

Схема расположения агрегатов.

Ход работ:

1. Снять ременный привод с кондиционера используя натяжной ролик, делается это из-под автомобиля, спереди справа по ходу движения.

Но перед этим обязательно ослабьте 4 болта шкива насоса системы охлаждения.

2. Снять ремень привода вала генератора (два болта — головки на 12).

3. А также вала гидравлического усилителя руля.

Для удобства ГУР можно снять.

• 4. Снимите шкив водяного насоса с ремнем (смотрите фото выше).

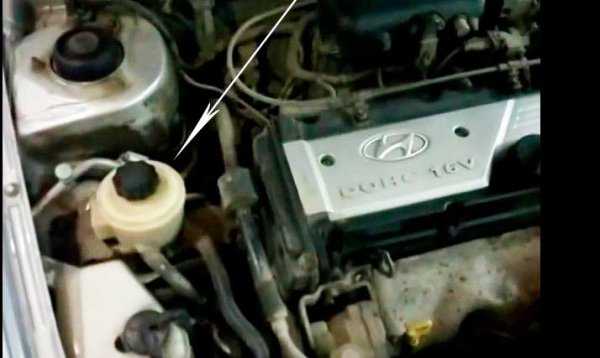

• 5. Отсоединить крепление бачка гидроусилителя руля и немного сдвинуть его в сторону.

6. Демонтируйте боковую опору.

7. Полностью открутите болты крепящие пластмассовую крышку под которой находится ремень ГРМ, затем снимите ее.

8. Берем вороток с торцевой головкой на 22 надеваем на болт находящийся посередине коленвала, упираем конструкцию в лонжерон.

• 9. Обязательно проверните стартер, по-другому открутить болт коленвала не представляется возможным, хотя если боитесь, то пробуйте ручками.
• 10. Сдвиньте ролик натяжения ремня ГРМ в сторону водяного насоса и зафиксируйте его там.
• 11. Открутите болт шкива распредвала и снимите шкив.
• 12. После чего, ослабить металлические болты крепления старого натяжного ролика и просто выкрутить их, одновременно придерживая ролик, чтобы не повредить резьбу на пружине.
• 13. Извлечь изношенный ремень ГРМ.
• 14. Осуществите замену обводного и натяжного роликов.
• 15. Установите на место шкив коленвала. Не забудьте про специальную втулку. Момент затяжки 140–150 Н•м.
• 16. Установите на место шкив распредвала и зафиксируйте его болтом. Момент затяжки 80–100 Н•м.
• 17. Направляющий ролик тоже установите на место затяните его болтом моментом 43–55 Н•м.18. Далее необходимо совместить метки на шкивах коленвала и распредвала с установочными указателями.

Не забудьте, что при этом поршень в первом цилиндре должен быть в такте сжатия в верхней мертвой точке.

• 19. Установите с помощью болта механизм натяжения. В него входит: натяжной ролик (установите новый), распорная втулка, пружина.
• Вставьте болт в удлиненное отверстие, как показано на фото ниже.

И взведите натяжной ролик, тем самым вы как бы максимально ослабеваете еще не надетый ремень.

После того, как ремень ГРМ будет установлен, нужно ослабить болт и ролик автоматически его натянет.

20. Аккуратно надеваем ремень сначала на шкив коленвала, а затем на шкив распредвала через направляющий ролик. Не забудьте про стрелки, указывающие направление вращения ремня. Они находятся на самом ремне.

Визуально контролируем совпадение всех имеющихся меток на шкивах коленвала и распредвала.

А в дальнейшем точно ли они совпадают с имеющимися отметками на защитном пластмассовом кожухе ремня.

Убедитесь, не провисает ли он со стороны механизма натяжения.

Ослабеваем болт.

И проверяем натяжение ремня ГРМ.

• 21. Сильно затягиваем крепежно-регулировочный болт ролика, потом и главный болт.
• 22. Снова прокручиваем коленчатый вал на 2 полных оборота по часовой стрелки и проверяем расположение меток. Не обязательно стартером, можно просто за колесо, не забудьте включить четвертую передачу.

ВАЖНО: запрещено проворачивать коленвал против часовой стрелки.

Продолжаем сборку узла в обратной очередности.

• 23. Устанавливаем защитный кожух.
• 24. Устанавливаем шкив водяного насоса.
• 25. Крепежный болт коленчатого вала закручивается при помощи гайковерта или молотка. Правильно закручивать следует исключительно против часовой стрелки при включенной четвертой скорости. Момент затяжки: 140–150 Н•м.
• 26. Дальше установка других узлов и агрегатов происходит в обратной последовательности (ремни генератора, компрессора, ГУР).

Кузовной ремонт Хендай Акцент

Как и каждый автомобиль, Акцент имеет свойство поддаваться коррозии. Особенно часто это наблюдается в автомобилях выпуска до 2008 года. В первую очередь выстреливают пороги и колесные арки. Пороги подлежат замене, но при наличии сварочного оборудования и определенных навыков у владельца.

Чтобы избежать, или хотя бы оттянуть критический момент состояния кузова, стоит позаботиться об этом заранее. При покупке даже свежего автомобиля специалисты рекомендуют проводить антикоррозионную обработку днища и подкрылков, заливать антикоррозионные мастики в полости порогов и кузова.

Особой тщательности в обработке требуют желоба водостоков и воздуховоды подкапотного пространства. Там часто застаивается атмосферная вода, и коррозия проявляется наиболее ярко на первых порах именно там. Также рекомендуют проводить антикоррозионную обработку полостей дверей, особенно акцентируясь на нижних угловых полостях, где чаще всего проступает коррозия.

При своевременном выполнении несложных работ по обслуживанию двигателя и кузова, автомобиль еще долго прослужит, и будет ничем не хуже своих корейских родственников. В умелых руках даже Акцент сможет долго радовать хозяина бесперебойной работой и длительным пробегом.

Как заменить ремень ГРМ своими руками

Вся операция проводится на подъемнике или яме. Опытные мастера настоятельно советуют провести комплексную замену ремня и роликов, чтобы избежать негативного воздействия старых запчастей на новую и быстрого ее износа.

Подготовка машины

Автомобиль Hyuandai Accent устанавливается на подъемник или закатывается на яму. Если у вас нет ни того, ни другого, можно воспользоваться обычным домкратом. В этом случае машину нужно поддомкратить, заблокировать оба задних колеса.

После установки автомобиля снимается правое переднее колесо с пластиковым брызговиком. Поскольку защита картера мешать не будет, ее можно оставить на месте.

Инструкция по снятию старого ремня ГРМ

Рассмотрим пошагово всю операцию замены.

Первым делом накидным ключом на 10 следует ослабить болты крепления шкива помпы. Во избежание его проворачивания стоит включить пятую передачу.

Вал помпы и четыре болта, которые предстоит ослабить

• Следует ослабить крепление насоса ГУР. Вам понадобится рожковый ключ на 12, чтобы открутить верхний болт сверху. Как вариант допустимо открутить этот болт через окно в шкиве, используя головку на 12.
• Теперь откручивается нижнее крепление и ГУР сдвигается к цилиндрам. Этим ослабляется натяжение.
• Ослабив контрящий болт в механизме натяжения ремня, ключом на 12 максимально выкручивается болт регулировочный. Генератор сдвигается в сторону двигателя, приводной ремень снимается.
• После ослабления гайки натяжного ролика ремня компрессора кондиционера, необходимо выкрутить регулировочный болт. Эти манипуляции проводятся ключами на 12 и 14.
• Шкив помпы снимается.
• Ключом на 10 откручиваются болты (4 штуки) и снимается верхняя защитная крышка.

Верхняя защитная крышка подготовлена к снятию

Необходимо добиться совпадения отверстия зубчатого шкива распределительного вала с меткой на головке блока цилиндров, для чего коленный вал вращается по часовой стрелке.

Метка на шкиве распределительного вала и метка на шкиве коленного вала совпадают с меткой «Т» на крышке

• Чтобы убедиться в точности совпадения меток, можно вставить в отверстие соответствующий диаметру стержень и за шкивом распредвала проконтролировать точность его совпадения с меткой.
• Необходимо заблокировать коленный вал, для чего включается пятая передача, отвертка вставляется в вентиляционное отверстие тормозного диска переднего колеса чуть ниже суппорта. Затем болт шкива вспомогательных агрегатов (известен как шкив коленвала) откручивается.

• Демонтаж шкива коленвала и грязезащитного щитка.
• Чтобы снять нижнюю защитную крышку, следует окрутить её крепления ключом на 10.

Болты откручены, нижняя защитная крышка механизма газораспределения снята

• Необходимо следить за совпадением меток зубчатого шкива коленвала и масляного насоса. Если совпадения нет, следует аккуратным вращением тормозного диска на пятой передачи, добиться их совпадения.
• Контрящий болт натяжного ролика ослабляется, поднимается до упора и затягивается.
• Снимаются ремень ГРМ с натяжным роликом.

Порядок установки нового ремня ГРМ

В первую очередь проверяется совпадение меток распредвала и коленного вала.
Производится установка нового натяжного ролика.
Новая запасная часть надевается на шкив коленного вала, затем на шкив распредвала с натяжным роликом

Особое внимание обращается на нисходящую ветвь ремня между шкивами коленного вала и распределительного вала: она должна быть натянутой.
Отпустить контрящий болт натяжного ролика, давая возможность натяжной пружине натянуть ремень, болт затянуть.
Убедиться, что метки совпали. Если совпадения нет, стоит повторить операцию.
Чтобы убедиться, что поршни не цепляются с клапанами, необходимо сделать два оборота коленного вала по часовой стрелке.
Установка остальных деталей производится в обратной демонтажу последовательности.

Распространённые неисправности

Чаще всего возникают следующие неполадки.

1. Перебои и нестабильная работа на ХХ. На рабочих оборотах двигатель теряет мощность, расходует больше горючего, чем прежде. Как правило, эти признаки указывают на проблемы с инжектором или бензонасосом. Также не исключение свечи зажигания, которые недостаточно хорошо обеспечивают искру.
2. Нехарактерный шум выхлопа на ХХ. Звуки не ровные, разнотонные, с малыми или большими паузами тишины. Симптомы указывают на засорение форсунок, неисправные свечи зажигания.
3. Жор масла. Возникает из-за залегания поршневых колец.
4. Сильные вибрации. Как правило, это указывает на износ подушек двигателя.
5. Плавание оборотов может быть вызвано неисправностью блока управления. Поможет перепрошивка БУ.

Кузов и салон

Кузовное железо Хундай к коррозии не склонно. Ржавчина, скорее, признак некачественно ремонта в прошлом. Тем не менее, на отдельных экземплярах старше 10 лет можно обнаружить рыжие пятна в районе задних колесных арок и порогов. Кроме того, с бамперов нередко отслаивается краска.

В отделке интерьера использован дешевый пластик, который со временем начинает скрипеть

Неважно обстоят дела и с шумоизоляцией. Ее нельзя оценить иначе, как ниже среднего

В салон проникают звуки из моторного отсека и колесных арок.

После 120-140 тыс. км может выйти из строя генератор. Зачастую отдается отделаться заменой регулятора напряжения (1 000 рублей). Если же восстановить генератор не удастся, то придется поискать новый – от 5 000 рублей.

Со временем закисает механизм привода стеклоочистителей. Появляется стук и скрип, а поводки движутся медленно и не на полный ход. Новая трапеция обойдется в 2 000 рублей.

Время от времени начинает дергаться и жужжать стрелка указателя скорости. Недуг легко устраним. Иногда встречаются сбои в работе центрального замка.

Видео по замене

1 – крышка передняя 2 – болт натяжения (20–27 Н•м) 3 – распорная втулка механизма натяжения ремня грм 4 – пружина натяжения 5 – ролик механизма натяжения ремня грм 6 – шкив распределительного вала 7 – установочный указатель (метка) 8 – отверстие установочного указателя (метки) 9 – гладкая сторона ремня 10 – установочный штифт 11 – болт распределительного вала (80–100 Н•м) 12 – направляющий ролик 13 – болт ролика (43–55 Н•м) 14 – сторона натяжения ремня грм 15 – установочный указатель (метка) на крышке 16 – установочный указатель (метка) на шкиве коленчатого вала 17 – шкив коленчатого вала

ПОРЯДОК ДЕЙСТВИЙ

1. Открутите болт крепящий шкив водяного насоса.

2. Открутите болт крепления генератора.

3. Отсоедините шкив водяного насоса и снимите ремень.

4. Отсоедините шкив коленчатого вала.

5. Снимите кожух ремня грм.

6. Передвиньте ролик натяжения ремня грм к водяному насосу и временно закрепите его в  таком положении.

7. Открутите болт крепящий шкив распределительного вала.

8. Отсоедините шкив распределительного вала.

9

Снимите ремень грм.

Внимание Сделайте отметку направления вращения ремня грм для последующей установки его в начальное положение. 10

Открутите болт крепящий шкив коленчатого вала

10. Открутите болт крепящий шкив коленчатого вала

Отсоедините шкив и снимите втулку.

11. Отсоедините ролик натяжения ремня.

ПОРЯДОК ДЕЙСТВИЙ

1. Сделайте проверку шкивов распределительного и коленчатого валов, ролика механизма натяжения и холостого шкива на отсутствие какого-либо неравномерного износа, трещин или повреждений.

2. Сделайте проверку на степень легкости и плавности вращения ролика механизма натяжения и холостого шкива, а также на отсутствие какого-либо постороннего шума при вращении.

Внимание Не перегибайте сильно ремень грм и не меняйте направление его вращения. Проследите чтобы масло или смазочный материал не входил в контакт с ремнем грм, так как это может привести к его разрушению

ПОРЯДОК ДЕЙСТВИЙ

1. Сделайте проверку ремня грм на отсутствие повреждений, расслоения, износа, трещин на зубьях и в основании зубьев, а также на дефекты на торцах и обратной стороне ремня.

2. При обнаружении следующих дефектов, замените ремень. Дефекты 1. Обратная поверхность ремня жесткая. Покрытие имеет глянцевый вид.  Поверхность ремня настолько жесткая, что ноготь не может оставить следа на ремне.

2. Трещины на обратной поверхности ремня

3. Расслоение или трещины на ремне

4. Стертые зубья ремня. Зуб изношен и при этом становятся видны резиновое основание, волокна и корд

5. Сильно стертые зубья ремня (последняя стадия). Сторона зуба изношена и при этом видны потертости, толщина зуба уменьшена

6. Трещины в зубьях ремня

7. Отсутствие зуба на ремне

8. Сильный износ одной из сторон ремня 9. Имеются трещины на боковой стороне ремня грм

ПОРЯДОК ДЕЙСТВИЙ

1. Произведите установку шкива и втулки коленчатого вала

Обратите внимание на направление их установки Момент затяжки: 140–150 Н•м

2. Произведите установку шкива распределительного вала и затените болт требуемым моментом. Момент затяжки: 80–100 Н•м

3. Произведите установку направляющего ролика и затените болт требуемым моментом. Момент затяжки: 43–55 Н•м </tr>4. Установите поршень первого цилиндра в такте сжатия в ВМТ и совместите метки на шкивах распределительного и коленчатого валов с указателями.</td></tr></tr></tr>

5.6. 7.8.9.10.11.Внимание

Не проворачивайте коленчатый вал двигателя против часовой стрелки.

</td></tr>12. Заново ослабьте болты 1 и 2 системы натяжения ремня.</td></tr>13. И заново затяните болты 1 и 2  в том же порядке.

Момент затяжки: 20–27 Н•м

</td></tr>

14.15.

Момент затяжки: 8–10 Н•м

</td></tr>16. Произведите установку шкива коленчатого вала.

Момент затяжки: 140–150 Н•м

</td></tr>17. Произведите установку ремня вентилятора и его натяжку.</td></tr>18. Произведите установку шкива водяного насоса.</td></tr>

19.

Двигатель Hyundai Accent 1.5 литра

Блок цилиндров двигателя Хендай Акцент представляет собой единую чугунную отливку, образующую цилиндры, рубашку охлаждения и каналы масляной магистрали. Блоки изготовлены из специального высокопрочного чугуна, цилиндры расточены непосредственно в теле блока. На блоке цилиндров выполнены специальные приливы, фланцы и отверстия для крепления деталей, узлов и агрегатов, а также каналы главной масляной магистрали. В нижней части блока цилиндров расположено пять опор коренных подшипников коленчатого вала со съемными крышками, которые крепятся к блоку болтами. Крышки коренных подшипников двигателей обработаны в сборе с блоком и невзаимозаменяемы.

Головка блока цилиндров Акцент 1.5 литра

Головка блока цилиндров Accent 1.5, изготовленная из алюминиевого сплава, общая для всех цилиндров двигателя. В нижней части головки блока цилиндров отлиты каналы, по которым циркулирует жидкость, охлаждающая камеры сгорания. В головку запрессованы седла и направляющие втулки клапанов. Впускные и выпускные клапаны имеют по одной пружине, зафиксированной через тарелку двумя сухарями. На двигателе G4EС стоят два распределительных вала. Довольно интересной конструкции, смотрим фото ниже —

1 – болт крепления зубчатого шкива распределительного вала; 2 – сальник распределительного вала; 3 – крышка переднего подшипника распределительного вала; 4 – распределительный вал впускных клапанов; 5 – цепь привода распределительного вала впускных клапанов; 6 – распределительный вал выпускных клапанов; 7 – гидравлический толкатель клапана (гидрокомпенсатор); 8 – головка блока цилиндров

Система смазки механизма

Для удешевления и упрощения конструкции двигателя распределительный вал находится в ГБЦ. Вращение происходит в нескольких подшипниках скольжения, выполненных по типу опор, которые бывают неразъемными и разъемными. Но иногда используют в опоре и вкладыши. Чтобы не сдвигался распредвал, со стороны его привода находится специальный упорный подшипник. Ко всем опорам из системы смазки моторное масло поступает под давлением. Двигатели по типу расположения распредвалов бывают двух видов:

• с одним валом (SOHC);
• с двумя валами (DOHC).

Наиболее популярной является вторая система. За счет применения большего числа клапанов увеличивается мощность двигателя, улучшаются его динамические характеристики. Привод распредвала на большинстве современных моторов — это эластичный ремень. Реже используется зубчатая или цепная передачи.

Привод необходим для обеспечения правильного вращения распредвала, ведь он за один оборот коленвала должен провернуться всего на 180 градусов. Цепь нередко используется в системе привода, так как обладает основным достоинством — долговечностью. Но она издает при работе довольно много шума, ей необходима смазка. А еще цепь сложнее заменить.

Что же касается ремня ГРМ, то ему смазка не нужна. А если быть точнее, то она даже противопоказана. Ресурс у ремня весьма ограниченный, но некоторые экземпляры могут пройти и 200 тыс. км. Кроме распредвала, он может приводить в движение и вспомогательные механизмы: помпу, ТНДВ (на дизельных двигателях), масляный насос, компрессор кондиционера.
