Замена радиатора отопителя хендай гетц

Как заменить радиатор печки на Hyundai Accent(снять торпеду)

Ещё совет. Не открывайте заслонку тепло-холод в положение тепло при промывке испарителя, эта пена попадает на поролон заслонки и разъедает его, получается клей. Заслонка приклеилась в закрытом состоянии к корпусу блока.

А я не впонятках начал пытаться крутить заслонку, но услышал только щелчок соманой заслонки. Ну как то. За граматику строго не судите. Спасибо сказали: Сообщение 9. Там 3 блока слева направо: Соединения этих блоков не идеальны и имеются щели, для устранения которых применяется поролоновое уплотнение. И конструктивно сделано так, что сначала прикручиваются крайние блоки отопителя и вентилятора, а потом центральный блок испарителя устанавливается в середину и прижимает уплотнения.

Замена радиатора отопительной системы

На некоторых моделях Хендай Гетц предусмотрено наличие электронагревательного элемента системы отопления. Он предназначен для дополнительного нагрева воздуха, поступающего в салон.

Управление элементом осуществляется через блок управления мотором. При этом учитываются температура воздуха и текущие параметры жидкости охлаждения, нагрузка генератора. Он задействуется в работе, когда ручка панели управления печкой переведена в режим максимального обогрева.

Если вы решили самостоятельно снять и поменять отопительный радиатор на Hyundai Getz, следуйте инструкциям и делайте себе пометки, чтобы правильно собрать узел после установки нового элемента.

Сначала отключите минусовую клемму аккумуляторной батареи, что позволит обесточить автомобиль. Это защита для самой машины и мера личной безопасности.

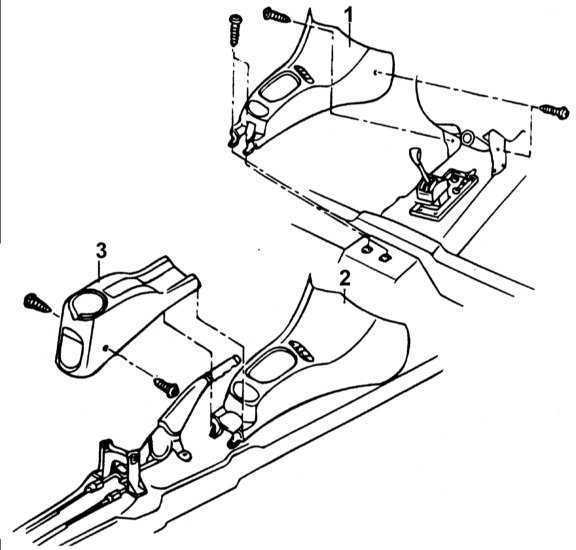

Теперь снимается напольная консоль. Из системы охлаждения сливается антифриз. После этого не забудьте пережать шланги подвода и отвода радиатора печки. Если вы собираетесь полностью менять старый радиатор, тогда жидкость сливается и утилизируется. Старую ОЖ в новый узел заливать не рекомендуется.
Подойдите со стороны подкапотного пространства и маркером сделайте метки об изначальном положении патрубков отопителя. Далее откручивается крепёжный болт. Патрубок и шланги извлекаются. Их отложите в сторону, чтобы не повредить. Маркировка нужна для правильной обратной сборки.
Отверстия в радиаторе нужно заглушить подручными средствами. Если у вас Hyundai Getz с электронагревательным компонентом, потребуется дополнительно отключить колодку с проводами от жгута, который расположен слева от отопителя. Также отключите минусовой провод.
Далее, на очереди демонтаж переходника нижнего воздуховода системы. С трёх сторон снимаются скобы пружинного типа, которые крепят кожух радиатора печи Hyundai Getz.

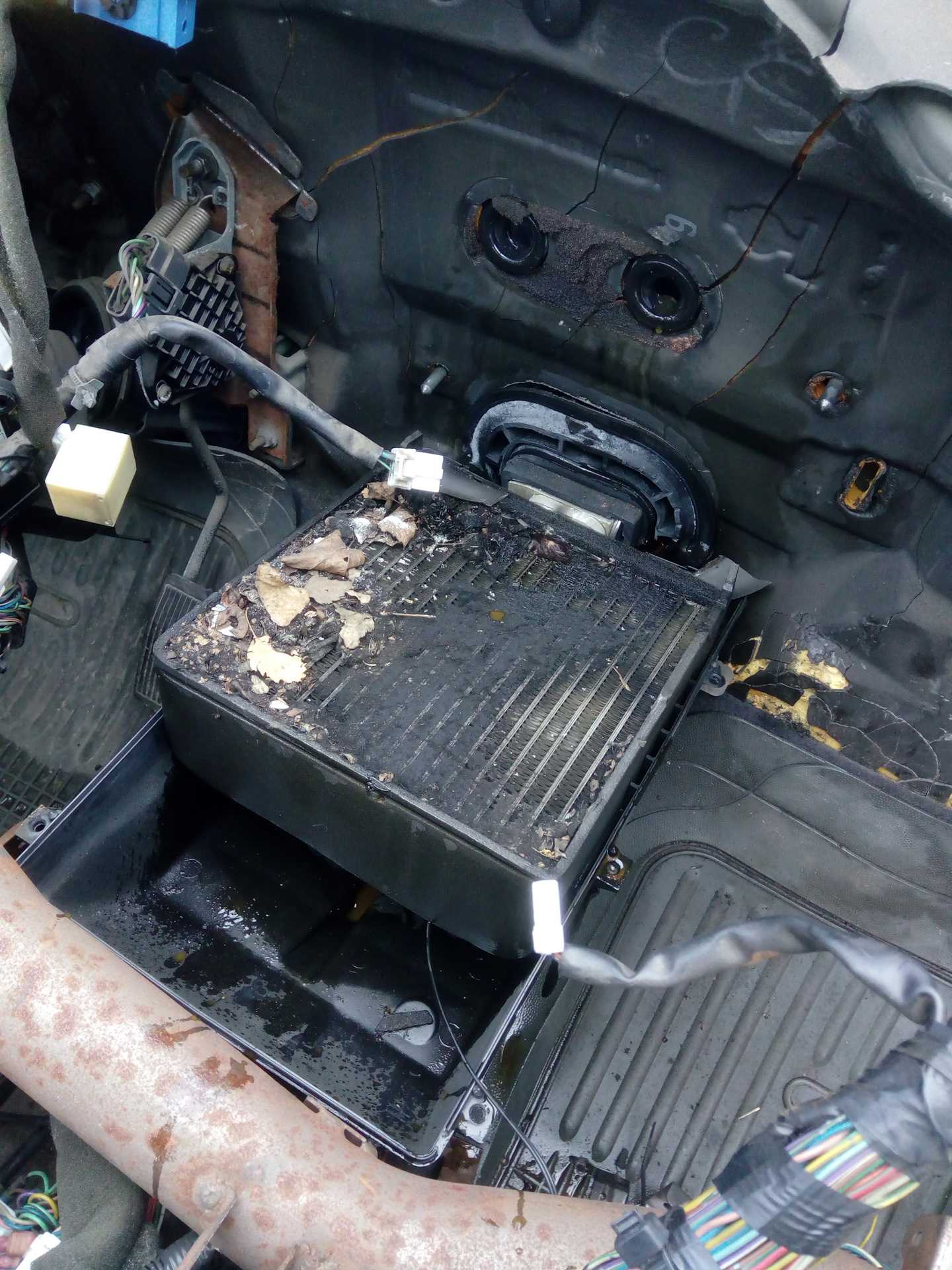

Кожух радиатора извлекается через приборную панель. Делать это нужно с правой стороны. Радиатор извлекается из кожуха достаточно легко, если все предварительные шаги были сделаны верно.

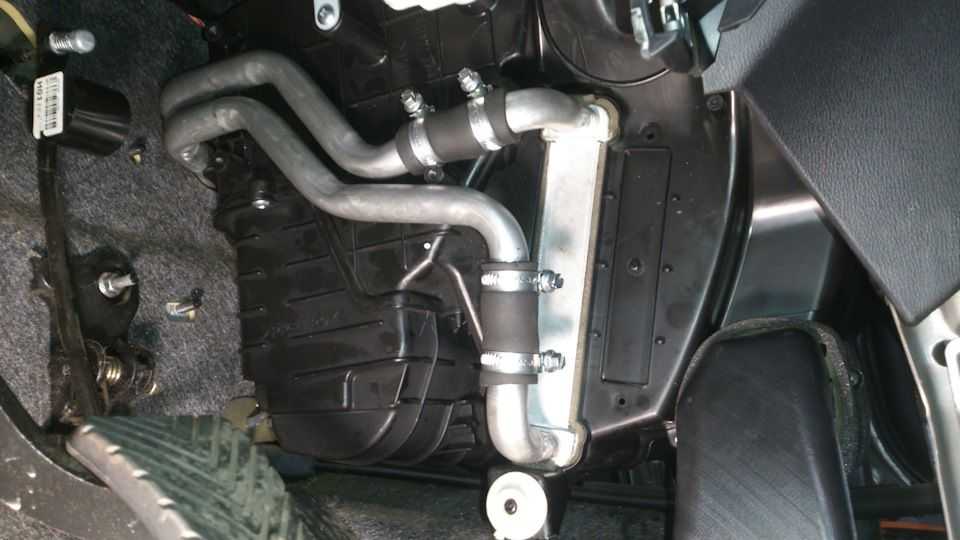

На патрубке должны быть уплотнительные кольца. Со временем они изнашиваются, нарушаются их целостность и упругость. Потому уплотнители сразу идут под замену. Ставить их на новый радиатор отопителя нельзя.

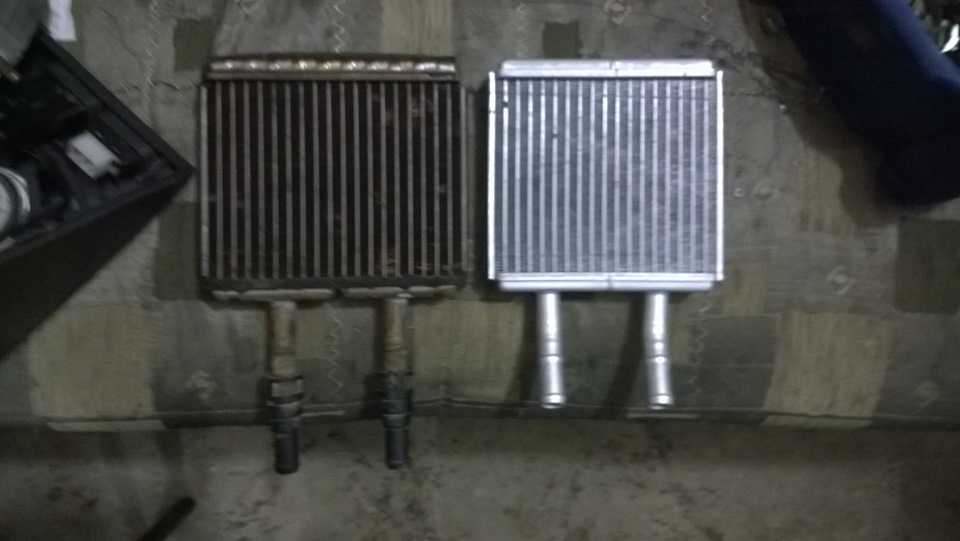

Новый узел монтируется на место старого, следуя строго в обратной последовательности демонтажа. На радиаторе должна быть наклейка, которая указывает направление отвода и подвода. Убедитесь, что она при установке расположилась сверху.
Опираясь на нанесённую маркировку, верните на место патрубок. Он должен плотно войти в уплотнитель для надёжной и прочной фиксации.
Залейте новую жидкость охлаждения и убедитесь в правильном уровне. При установке крепёжного болта фиксации патрубков теплообменника нужно придерживаться правильного момента затяжки. Он составляет 20 Н м.

Процедура не самая сложная, но требующая повышенного внимания и аккуратности. Обратная сборка чаще вызывает больше вопросов, чем демонтаж. Это обусловлено тем, что автовладельцы Hyundai Getz не запоминают особенностей расположения тех или иных элементов отопительной системы. Потому маркировка или специальные записи в блокноте по ходу ремонтных работ должны вас выручить.

Тапок для расчесок своими руками на стену
Установка сигнализации старлайн своими руками
Установка кнопки старт стоп киа рио 3 своими руками
Как сделать теплый пол на плитке
Как обновить русскую печь в доме своими руками

Как снять печку на Хендай гетц видео

как снять переключатели печки(крутилки) Hyundai Getz

Замена ламп подсветки переключателя печки Хундай Гетц 2006 г.

Замена салонного фильтра Hyundai Getz (Хендай Гетц)

Плохо дует печка?

Ремонт радиатора Hyundai Getz

https://youtube.com/watch?v=3VQHnBpzUxg

#4. Замена ламп центральной накладки Hyundai Getz

Замена радиатора и помпы Hyundai Getz

https://youtube.com/watch?v=vI7h9o_1E50

Ручки отопителя печки от Ford Focus на Hyundai Getz

Замена салонного фильтра Arirang Hyundai Getz

https://youtube.com/watch?v=mSjxMHjteqE

Hyundai Getz wymiana podświetlenia konsoli nawiewu

Также смотрите:

Ниссан Альмера новый краш тест
Мерседес с 180 компрессор технические характеристики видео
Тест драйв Хонда степвагон 2006 г видео
Крайслер 300с отзывы видео
Хендай акцент против Киа рио видео
Видео тест драйв бмд
Обзор chevrolet malibu 2016
Новый модельный ряд Камаз видео
Установка магнитолы Шкода фабия видео
Ситроен с5 2001 года выпуска видео
Роналдо авария видео 2015
Тест драйв Мерседес с класс 2003 года видео
Киа рио седан 2014 обзор видео
Большой тест драйв ссангйонг ставик
Додж чарджер видео разгон

Готовимся к замене и подбираем инструмент

На Нексиях N100 и N150 радиаторы отопителя разные по объёму и толщине, но взаимозаменяемые при желании. Размеры такие:

N100 — 182x141x51;
N150 — 180×138,5×26.

Радиаторы различаются толщиной и способом закрепления, но каждый можно поставить вместо другого.

Технология замены на обеих версиях идентична, поэтому на этом не станем заострять внимание. Для работы особо сложного инструмента не потребуется — набор отвёрток и головка на 7, желательно с трещоткой, удлинителем и карданом

В первую очередь, определимся с местом проведения работ, удобнее, если будет доступ к машине снизу. Это или подъёмник, или смотровая яма. Для начала снимаем защиту с двигателя и сливаем антифриз в чистую ёмкость. Отключаем минусовую клемму АКБ, поскольку придётся отключать электрические разъемы и приступаем к работе.

Замена радиатора печки акцент без снятия торпеды

Замена радиатора печки хендай акцент

Тяжёлая повинность,замена радиатора печки, Хендай Акцент Тагаз

HYUNDAI Accent. Замена радиатора печки без снятия торпеды.

Снятие торпедо и замена радиатора печки Hyundai Solaris

VLOG:замена радиатора Hyundai Accent

11. БЕЗ СНЯТИЯ ТОРПЕДЫ. Варварская замена радиатора печки на Лада Калина

Замена радиатора охлаждения hyundai accent

Промывка печки Hyundai Accent

Замена радиатора печки хендай акцент

Замена радиатора печки Хендай НD 2007

https://youtube.com/watch?v=b2aOXUAVZ3Q

Всем привет. Не раз пытался найти информацию о том, как разобрать торпеду на акценте, но к сожалению столкнулся с тем, что в инете практически ничего нет.А тут товарищ попросил помочь ему поменять радиатор печки, что подразумевает полную разборку торпеды. Я не смог удержаться, и взял с собой фотоаппарат.

Далее я подробно расскажу, как все разбирается. Если честно, то думал, что будет много проблем, но на моё удивление, сложного ничего не оказалось!

Раз уж разобрали всю торпеду, было принято решение, сделать за одно и шумоизоляцию, но об этом в отдельной статье.

инструменты:1. отвертки + и —2. ключи на 10, 123. головки на 10 и 124. пластиковые хомуты5. пассатиживроде как и все.

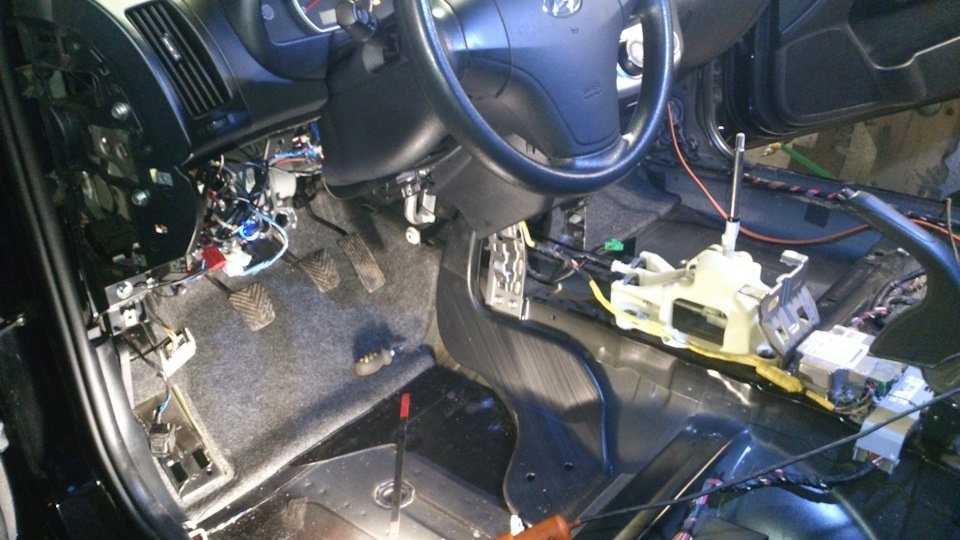

И так: отодвигаем кресла полностью назад, снимаем центральную консоль, для этого:1. отсоединяем тросики, откручиваем 2 самореза в области подстаканников, и вытаскиваем её, фото нет, про это уже много писали.2. чтоб снять один из тросиков, полностью откручиваем бардачок, держится он на 2х болтах.

Затем снимаем панель приборов и весь пластик под рулём. Держится все на саморезах.

Далее снимаем панели передних стоек и панельки под ногами:Панели стоек снимаются путём оттягивания вниз, но осторожно, чтоб не сломать крепления.Чтобы снять нижние панели, можно снять накладку на порог, но мне было лень, поэтому я её просто приподнял немного, и вытащил панель из под неё. Затем откручиваем примерно 17 болтов на 10, они чёрные, их почти везде видно. Затем откручиваем примерно 17 болтов на 10, они чёрные, их почти везде видно

Затем откручиваем примерно 17 болтов на 10, они чёрные, их почти везде видно.

Теперь надо открутить 2 самореза в районе кнопки аварийки, только изнутри. С права откручивается легко, а слева очень не удобно, он держит связку проводов и подлезть к нему сложно, обычной отверткой никак, нужна короткая!

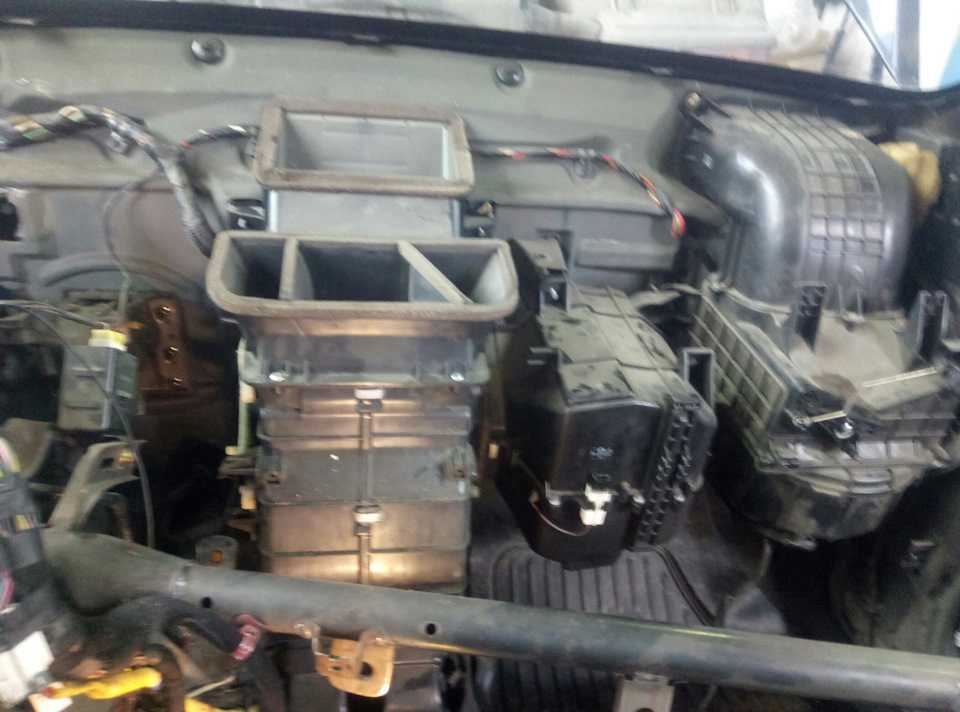

Теперь отсоединяем всю проводку и вытаскиваем её в область панели приборов.

С наступлением зимнего периода, автомобилисты начинают пользоваться отопителем. Но в жизни случается так, что печка Хендай Акцент перестаёт подавать тёплый воздух в салон. Причин неисправности достаточно много, но не стоит расстраиваться, всё можно исправить, даже не прибегая к участию автосервиса.

Видео

Видеоматериалы поведают о ремонте отопителя, замене радиатора печки, а также диагностики и ремонте узла.

Блок в салоне

Находится под панелью приборов со стороны водителя за защитной крышкой.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,1,0,0 —>

Описание предохранителей

p, blockquote 7,0,0,0,0 —>

1	10А Выключатель кондиционера, выключатель обогрева заднего стекла
2	10А Левая передняя лампа габаритный свет, левый задний фонарь
3	10А Комбинация приборов
4	10А Аудиосистема, переключатель наружных зеркал заднего вида с электроприводом
5	10А Переключатель селектора АКП, выключатель света заднего хода, выключатель аварийной сигнализации
6	10А Правая передняя лампа габаритный свет, правый задний фонарь, левая (правая) лампа освещения номерного знака
7	10А Резистор пред возбуждения. комбинация приборов. ЭБУ временной задержкой и охранной сигнализацией таймер сигнализации незастегнутого ремня безопасности
8	15А Прикуриватель
9	10А Генератор, ЭБУ электро усилителя рулевого управления, ЭБУ двигателем и трансмиссией (кроме двигателя 1.1Л), ЭБУ двигателем (двигатель 1.1 Л), датчик скорости движения, выключатель рычага селектора АКП
10	10А ЭБУ подушек безопасности
11	20А Репе запирания замков дверей, реле отпирания замков дверей, блок управления люком крыши, привод замка двери водителя
12	15А Электродвигатель очистителя заднего стекла, блок под рулевых переключателей
13	10А Репе стартера, реле охранной сигнализации
14	Резерв
15	10А Блок управления системой освещения дневного движения
16	20А Выключатель обогрева левого (правого) переднего сиденья
17	10А Выключатель обогрева заднего стекла. ЭБУ двигателем, электропривод и обогрев наружного зеркала заднего вида со стороны водителя (пассажира)
18	15А Катушка зажигания, конденсатор
19	15А Реле стеклоподъемников, выключатель стоп-сигнала
20	15А Выключатель аварийной сигнализации, ЭБУ временной задержкой и охранной сигнализацией
21	20А Электродвигателя очистителя ветрового стекла, блок под рулевых переключателей
22	10А Реле заднего противотуманного света
23	10А Реле противотуманных фар. реле стеклоподъемников. ЭБУ временной задержкой и охранной сигнализацией, таймер обогрева заднего стекла, электропривод корректора левой (правой) фары, переключатель корректора фар
24	10А Реле вентилятора салона, блок управления люком крыши
25	30А Реле обогрева заднего стекла, таймер обогрева заднего стекла, ЭБУ временной задержкой и охранной сигнализацией
26	15А Правая фара
27	10А Реле противотуманных фар
28	10А Левая фара, комбинация приборов
29	15А Комбинация приборов, выключатель заднего противотуманного света, разъем линии передачи данных, аудиосистема. ЭБУ временной задержкой и охранной сигнализацией. датчик контрольной лампы незакрытой двери, универсальный проверочный разъем, лампа освещения багажного отделения, лампы направленного света в салоне, плафон освещения салона, узел консоли крыши
30	Пинцет
31	Запасные

С обратной стороны блока крепятся реле.

p, blockquote 9,0,0,0,0 —>

Схема реле

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Назначение реле

Отдельно в правом подрулевом переключателе расположено реле очистителя и омывателя.

Постепенно уходят в прошлое машины, у которых привод спидометра механический. Теперь, вместо иногда шумного гибкого тросика спидометра, проложены проводники, и скорость указывается на электронном табло. По принципу работы, электронный спидометр чем-то напоминает тахометр. Разница только в датчиках, которые снабжают импульсами эти электронные приборы. Для тахометра импульсы поступают от системы зажигания, а на спидометр они идут от датчика с коробки передач. Такой прибор перед механическим спидометром имеет преимущества:

Бесшумность в работе;
Более точные показатели.

Решение распространённых проблем

Можно выделить несколько ситуаций, требующих обязательного вмешательства со стороны автовладельца. Устранять неисправности самостоятельно или отправлять оборудование в сервисный центр, каждый решает индивидуально.

Рассмотрим несколько распространённых ситуаций, связанных с неисправностями и нарушениями работоспособности автономных отопителей производства Eberspacher.

Нагар на сите. Когда выполняется дефектовка отопителя, очень часто на сите внутри камеры сгорания обнаруживается внушительный слой нагара

Тут важно понимать, что при образовании топливовоздушной смеси она поступает в камеру, где располагается свеча. После её активации начинается процесс горения. Если при этом на сетке-жиклере присутствует нагар или отложения, процесс смесеобразования нарушится

Это повлечёт за собой нарушение процесса горения. Как результат, автономный отопитель начинает глохнуть, из агрегата валит дым и пр. Тут основная проблема кроется именно в забитой сетке, которую нужно очистить или заменить, добравшись до камеры сгорания. Чистка помогает не всегда, а вот замена обычно позволяет забыть о проблеме. На Eberspacherе сетка часто закоксовывается. Её требуется демонтировать отдельно при возможности, либо уже поменять вместе с самой камерой сгорания.
Неисправность вентилятора. Ещё одна довольно распространённая ситуация, когда отказывает электровентилятор для забора воздуха. Без него процесс смесеобразования также нарушится, поскольку в камеру не будет поступать нужный объём воздуха. В теории можно поменять изношенные щётки или подшипник. Но на практике получить отдельно это детали на Eberspacher довольно проблематично. Они продают узлы в сборе. Прежде чем менять вентилятор, проверьте, идёт ли на него питание. Если питание поступает, а вентилятор не крутится, его придётся менять.
Проблемы с пультом от автономного отопителя. Поломка может быть обусловлена механическими повреждениями, попаданием влаги, перегрузкой электрической цепи и пр. Специалисты рекомендуют сначала проверить работоспособность оборудования, подключив заведомо исправный пульт. Если с ним всё функционирует, нужно менять.
Загрязнение свечи. Весьма распространённая проблема. Особенно при использовании низкокачественного горючего. Чтобы устранить такую неисправность, нужно контролировать состояние свечи. Если вы заметили на ней следы подгорания или выкрашивания, обязательно проводите профилактическую чистку. При сильных загрязнениях проще уже заменить элемент.

Если при этом на сетке-жиклере присутствует нагар или отложения, процесс смесеобразования нарушится. Это повлечёт за собой нарушение процесса горения. Как результат, автономный отопитель начинает глохнуть, из агрегата валит дым и пр. Тут основная проблема кроется именно в забитой сетке, которую нужно очистить или заменить, добравшись до камеры сгорания. Чистка помогает не всегда, а вот замена обычно позволяет забыть о проблеме. На Eberspacherе сетка часто закоксовывается. Её требуется демонтировать отдельно при возможности, либо уже поменять вместе с самой камерой сгорания.
Неисправность вентилятора. Ещё одна довольно распространённая ситуация, когда отказывает электровентилятор для забора воздуха. Без него процесс смесеобразования также нарушится, поскольку в камеру не будет поступать нужный объём воздуха. В теории можно поменять изношенные щётки или подшипник. Но на практике получить отдельно это детали на Eberspacher довольно проблематично. Они продают узлы в сборе. Прежде чем менять вентилятор, проверьте, идёт ли на него питание. Если питание поступает, а вентилятор не крутится, его придётся менять.
Проблемы с пультом от автономного отопителя. Поломка может быть обусловлена механическими повреждениями, попаданием влаги, перегрузкой электрической цепи и пр. Специалисты рекомендуют сначала проверить работоспособность оборудования, подключив заведомо исправный пульт. Если с ним всё функционирует, нужно менять.
Загрязнение свечи. Весьма распространённая проблема. Особенно при использовании низкокачественного горючего. Чтобы устранить такую неисправность, нужно контролировать состояние свечи. Если вы заметили на ней следы подгорания или выкрашивания, обязательно проводите профилактическую чистку. При сильных загрязнениях проще уже заменить элемент.

Чтобы выполнить ремонтно-восстановительные или профилактические работы, отопитель от Eberspacher придётся разобрать. Делать это не так сложно, но следует запастись терпением и быть предельно аккуратным.

Дополнительный отопительный радиатор в автомобиле Daewoo Nexia

Недостаток некоторых моделей данной марки в недостаточном прогреве салона при низких температурах окружающей среды можно устранить установкой дополнительного радиатора печки.

Второй радиатор для печки салона обеспечивает водителю и пассажирам комфортные условия пребывания в авто

Необходимость дополнительной печки

Вторая печка в машине решает задачу создания оптимальной температуры в салоне машины.

Существуют и другие способы разрешения это проблемы:

Установка дополнительной водяной помпы.
Корректировка характеристик термостата.

Однако дополнительное отопительное оборудование в виде второго радиатора проще иных способов позволяет организовать поддержание необходимого теплового режима в салоне автомобиля. Вследствие этого владельцы Daewoo Nexia, как правило, прибегают именно к данному варианту.

Даже самая низкая температура за бортом не будет оказывать влияния на качество обогрева салона, не создавая дискомфорта для водителя и пассажиров.

Порядок установки второго отопителя

Для оборудования Daewoo Nexia дополнительным отопительным радиатором потребуются следующие материалы:

радиатор от печки отечественного автомобиля ВАЗ-2106 либо ВАЗ-2109;
два отрезка резинового шланга по одному метру каждый;
два соединительных тройника;
кран шарового типа;
два крановых штуцера;
десяток металлических прочных хомутов;
материал изолон (лучше, если он будет фольгированного типа);
уплотнитель дверей от ВАЗ-2109.

Самостоятельная установка дополнительного радиатора осуществляется на эстакаде либо смотровой яме.

Процедура установки предусматривает выполнение следующих этапов работ:

Отключение минусового контакта с клеммы АКБ для обеспечения безопасности проведения ремонта. Разъединение контакта АКБ является обязательным правилом соблюдения мер безопасности.
Слив антифриза либо другой используемой ОЖ с СЖО двигателя в чистую, заранее приготовленную тару. Жидкость можно будет использовать повторно при её удовлетворительном состоянии.
Демонтаж защиты, под которой размещён кожух отопительного комплекса. Для этого необходимо вывернуть болты, которые крепят кожух.
Удаление заслонки, обеспечивающей рециркуляцию в районе дворника с правой стороны, под жабо.
Установка дополнительного радиатора вынуждает удалить заслонку рециркуляции и отказаться от использования салонного фильтра
Установка дополнительного отопительного радиатора к основному.
Прокладывание изолоном пространства под радиаторами. Второй радиатор размещается несколько выше первого. Под его нижнюю часть помещается резиновый дверной уплотнитель.
Дополнительный радиатор печки размещается рядом с основным
Закрытие отверстия, которое используется для рециркуляции.
Отверстие закрывается изолоном
Прокладывание изолоновым слоем пространства между печками, обеспечивая тем самым необходимую теплопроводность.
Материал используется для увеличения теплопроводности радиаторов печки
Подключение ко второму радиатору приготовленных шлангов.
Их фиксация с помощью хомутов.
Шланги на тройниках закрепляются металлическими хомутами
Подключение этих шлангов, с использованием тройников, к основным магистралям заводского радиатора отопителя. Место врезки может быть любым.
Тройники монтируются в разрез основных шлангов
Монтаж шарового крана в доступном месте, чтобы в летний период можно было легко перекрыть подачу ОЖ на второй радиатор отопителя.
Врезка крана осуществляется в любом месте шланга прямой подачи ОЖ ко второму радиатору
Установка жабо, его крепёж к кузову.
Жабо являтся защитно-декоративным кожухом, который закрывает отопитель и другие детали подкапотного пространства автомобиля

Подобная доработка действительно обеспечит тёплый салон автомобиля даже при значительных морозах.

Отопитель Хендай Гётц / Hyundai Getz хундай гетз

Тепло, выделяемое при работе двигателя Hyundai Getz, передается охлаждающей жидкостью радиатору отопителя, расположенному в салоне. Подводимый поток воздуха от системы вентиляции проходит через радиатор и нагревается теплом охлаждающей жидкости двигателя, протекающей внутри радиатора.

Вентиляция кузова обеспечивается путем формирования сквозного потока воздуха. Свежий воздух попадает внутрь автомобиля через воздухозаборник, расположенный перед ветровым стеклом. Поток воздуха выходит наружу через выпускные каналы.

Величина потока воздуха регулируется вентилятором.

Снятие

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

2. Слейте охлаждающую жидкость.

3. Отсоедините всасывающий шланг кондиционера, трубопровод для жидкого хладагента и снимите уплотнение.

4. Отсоедините 2 троса привода от отопителя и один трос привода от кожуха вентилятора.

Отопитель: 1 -левая часть кожуха отопителя; 2 — правая часть кожуха отопителя; 3 — заслонка регулировки температуры; 4 — заслонка подачи воздуха в вентиляционные решетки; 5 — заслонка подачи воздуха в область ног; 6 — заслонка подачи воздуха к стеклам; 7 — рычаг привода заслонки регулировки температуры; 8 — рычаг привода заслонки подачи воздуха в вентиляционные решетки; 9 — рычаг привода заслонки подачи воздуха в область ног; 10 — рычаг привода заслонки подачи воздуха к стеклам; 11 — поводок привода заслонки регулировки температуры; 12 — поводок привода заслонки подачи воздуха в вентиляционные решетки; 13 — поводок привода заслонки подачи воздуха к стеклам; 14 — кулачок привода заслонки распределения воздуха; 15 — крышка радиатора отопителя; 16 — радиатор отопителя; 17 — зажим; 18 — винт; 19 — зажим; 20 — штифт; 21 — пружинная шайба; 22 — торсионная пружина; 23 — воздухозаборник; 24 — уплотнение.

7. Выверните десять болтов и снимите балку панели приборов Hyundai Getz.

Установка

Установка проводится в последовательности, обратной снятию.

Перед присоединением тросов привода заслонок регулировки температуры и распределения потоков воздуха установите штифт.
