Блок в салоне
Находится под панелью приборов со стороны водителя за защитной крышкой.
Фото – схема
Описание предохранителей
| 1 | 10А Выключатель кондиционера, выключатель обогрева заднего стекла |
| 2 | 10А Левая передняя лампа габаритный свет, левый задний фонарь |
| 3 | 10А Комбинация приборов |
| 4 | 10А Аудиосистема, переключатель наружных зеркал заднего вида с электроприводом |
| 5 | 10А Переключатель селектора АКП, выключатель света заднего хода, выключатель аварийной сигнализации |
| 6 | 10А Правая передняя лампа габаритный свет, правый задний фонарь, левая (правая) лампа освещения номерного знака |
| 7 | 10А Резистор пред возбуждения. комбинация приборов. ЭБУ временной задержкой и охранной сигнализацией таймер сигнализации незастегнутого ремня безопасности |
| 8 | 15А Прикуриватель |
| 9 | 10А Генератор, ЭБУ электро усилителя рулевого управления, ЭБУ двигателем и трансмиссией (кроме двигателя 1.1Л), ЭБУ двигателем (двигатель 1.1 Л), датчик скорости движения, выключатель рычага селектора АКП |
| 10 | 10А ЭБУ подушек безопасности |
| 11 | 20А Репе запирания замков дверей, реле отпирания замков дверей, блок управления люком крыши, привод замка двери водителя |
| 12 | 15А Электродвигатель очистителя заднего стекла, блок под рулевых переключателей |
| 13 | 10А Репе стартера, реле охранной сигнализации |
| 14 | Резерв |
| 15 | 10А Блок управления системой освещения дневного движения |
| 16 | 20А Выключатель обогрева левого (правого) переднего сиденья |
| 17 | 10А Выключатель обогрева заднего стекла. ЭБУ двигателем, электропривод и обогрев наружного зеркала заднего вида со стороны водителя (пассажира) |
| 18 | 15А Катушка зажигания, конденсатор |
| 19 | 15А Реле стеклоподъемников, выключатель стоп-сигнала |
| 20 | 15А Выключатель аварийной сигнализации, ЭБУ временной задержкой и охранной сигнализацией |
| 21 | 20А Электродвигателя очистителя ветрового стекла, блок под рулевых переключателей |
| 22 | 10А Реле заднего противотуманного света |
| 23 | 10А Реле противотуманных фар. реле стеклоподъемников. ЭБУ временной задержкой и охранной сигнализацией, таймер обогрева заднего стекла, электропривод корректора левой (правой) фары, переключатель корректора фар |
| 24 | 10А Реле вентилятора салона, блок управления люком крыши |
| 25 | 30А Реле обогрева заднего стекла, таймер обогрева заднего стекла, ЭБУ временной задержкой и охранной сигнализацией |
| 26 | 15А Правая фара |
| 27 | 10А Реле противотуманных фар |
| 28 | 10А Левая фара, комбинация приборов |
| 29 | 15А Комбинация приборов, выключатель заднего противотуманного света, разъем линии передачи данных, аудиосистема. ЭБУ временной задержкой и охранной сигнализацией. датчик контрольной лампы незакрытой двери, универсальный проверочный разъем, лампа освещения багажного отделения, лампы направленного света в салоне, плафон освещения салона, узел консоли крыши |
| 30 | Пинцет |
| 31 | Запасные |
С обратной стороны блока крепятся реле.
Схема реле
Назначение реле
- К10 – Реле-прерыватель указателей поворота и аварийной сигнализации
- К11 – Реле противотуманных фар
- К12 – Реле обогрева стекла двери задка
- К13 – Реле ламп габаритного света
- К14 – Реле стеклоподъемников
- К15 – Реле заднего противотуманного света
- К16 – Блок управления наружным освещением при движении в дневное время
Отдельно в правом подрулевом переключателе расположено реле очистителя и омывателя.
Причины неисправности дворников Хендай Гетц
Существуют различные причины, по которым дворники Хендай Гетц могут перестать работать:
1. Запыленные или загрязненные щетки дворников. Если щетки дворников Хендай Гетц слишком грязные, они могут застрять и не смочь эффективно очищать стекло. Рекомендуется периодически чистить щетки или заменять их при необходимости.
2. Повреждение или износ щеток дворников. Если щетки дворников Хендай Гетц стертые или поврежденные, они могут не справляться с задачей очистки стекла. Обычно рекомендуется заменять щетки каждые 6-12 месяцев, в зависимости от условий эксплуатации и износа.
3. Неисправность мотора дворников. Если мотор дворников Хендай Гетц вышел из строя, он может перестать подавать энергию на щетки, и они не будут двигаться. В этом случае, необходимо обратиться к специалисту для замены мотора.
4. Проблемы с предохранителями или реле. Если предохранитель или реле, отвечающие за работу дворников Хендай Гетц, перегорели или поломались, это может привести к их неисправности. Необходимо проверить и при необходимости заменить поврежденные детали.
Если дворники Хендай Гетц не работают должным образом, рекомендуется обратиться к специалистам для проведения тщательной диагностики и устранения неисправности.
Второй этап решения вопроса, почему на автомобиле ВАЗ 2110 не работают дворники: электромеханические неисправности
Не работающий электродвигатель, отсутствие щелчка и кондиционный предохранитель F5 – комплекс этих обстоятельств вполне может указывать на серьезные неисправности в моторедукторе, часто устраняющиеся заменой узла в сборе:
- зависшие щетки, обеспечивающие электрическую связь между цепями ротора и статора;
- загрязненный коллектор, расположенный на роторе электродвигателя;
- подгоревший коллектор;
- обрыв в обмотке якоря.
Второй сценарий не менее критический: электродвигатель не включается, при этом либо слышен щелчок, либо выходит из строя предохранитель F5.
Внимание! В этом случае подрулевой переключатель следует немедленно вернуть в базовое нулевое положение. При наихудшем стечении обстоятельств данные сигналы указывают на короткое замыкание в обмотке электродвигателя и необходимость замены моторедуктора в сборе
Нередко подобная симптоматика подтверждает наличие пустяковых неисправностей: примерзшие щетки или задевающие за детали кузова стеклоочистители
При этом следует крайне осторожно отделить щетки от стекла или выправить геометрию рычага крепления щетки (а возможно и заменить его) соответственно. При наихудшем стечении обстоятельств данные сигналы указывают на короткое замыкание в обмотке электродвигателя и необходимость замены моторедуктора в сборе
Нередко подобная симптоматика подтверждает наличие пустяковых неисправностей: примерзшие щетки или задевающие за детали кузова стеклоочистители. При этом следует крайне осторожно отделить щетки от стекла или выправить геометрию рычага крепления щетки (а возможно и заменить его) соответственно
При наихудшем стечении обстоятельств данные сигналы указывают на короткое замыкание в обмотке электродвигателя и необходимость замены моторедуктора в сборе. Нередко подобная симптоматика подтверждает наличие пустяковых неисправностей: примерзшие щетки или задевающие за детали кузова стеклоочистители
При этом следует крайне осторожно отделить щетки от стекла или выправить геометрию рычага крепления щетки (а возможно и заменить его) соответственно
Преимущества использования реле дворников в Hyundai Getz
В автомобиле Hyundai Getz применяется реле дворников, которое обеспечивает ряд преимуществ:
- Управление скоростью работы дворников. Реле дворников позволяет настраивать скорость работы дворников, что является особенно полезным при движении в различных погодных условиях.
- Защита от перегрева. Реле дворников оснащено специальным термостатом, который срабатывает при достижении определенной температуры. Это позволяет предотвратить перегрев реле и повышает его надежность.
- Расширенный функционал. В зависимости от модели и комплектации автомобиля, реле дворников может иметь дополнительные функции, такие как автоматическое выключение дворников после остановки автомобиля или возможность настройки интервала между работой дворников.
- Удобное подключение. Реле дворников в Hyundai Getz подключается к электрической системе автомобиля и имеет специальные разъемы для подключения проводов. Это делает его установку и замену достаточно простыми и быстрыми процессами.
- Повышенная безопасность. Благодаря реле дворников, водитель автомобиля Hyundai Getz может эффективно очищать ветровое стекло от осадков, что повышает видимость на дороге и обеспечивает безопасность вождения.
Использование реле дворников в Hyundai Getz придает автомобилю дополнительные функциональные возможности и улучшает комфорт водителя.
Не работает печка
Если печка перестала работать, возможно, причина в неисправности вентилятора или регулятора температуры. Проверьте предохранитель, который отвечает за питание печки, и замените его, если он сломан. Если предохранитель в порядке, следующим шагом будет проверка вентилятора. Проверьте его на наличие повреждений или признаков износа. Если вентилятор исправен, то проблема может быть в регуляторе температуры. Проверьте его на наличие повреждений и подключение к печке.
Теперь, когда вы знаете общие причины и методы решения проблем с дворниками, стеклоподъемниками и печкой в Хендай Гетц, вы можете попробовать самостоятельно их устранить
Важно обращать внимание на детали, проводить проверки и не стесняться обратиться за помощью к специалистам, если у вас возникают сложности или непонятные ситуации
Систематическое обслуживание дворника Гетц
1. Очистка щеток: Регулярно проверяйте состояние щеток дворника и очищайте их от накопившейся грязи, песка или других примесей. Для этого можно использовать щетку или сжатый воздух. Хорошо очищенные щетки помогут дворнику более эффективно справляться с задачей и улучшат его производительность.
2. Проверка ремней и приводных роликов: Регулярно проверяйте состояние ремней и приводных роликов дворника. Если ремень слишком растянут или поврежден, замените его. Также проверьте приводные ролики на наличие износа или повреждений и замените их при необходимости. Хорошо настроенный привод помогает дворнику работать более плавно и эффективно.
3. Смазка подшипников: Проверьте подшипники дворника и, при необходимости, смажьте их. Это помогает уменьшить трение и износ подшипников, что повышает эффективность работы дворника и продлевает его срок службы. Используйте рекомендуемые смазочные материалы для каждого типа подшипников.
4. Проверка питания: Убедитесь, что дворник Гетц подключен к правильному источнику питания и что электрический кабель не поврежден. Проверьте также состояние разъемов и убедитесь, что они надежно соединены. Неправильное питание может привести к неполадкам и снижению производительности дворника.
5. Регулярная проверка работы: Периодически проверяйте работу дворника Гетц, чтобы убедиться, что он выполняет свою функцию должным образом. Проверьте, что все движущиеся части функционируют должным образом, и что дворник достигает требуемой скорости и плотности уборки.
Следуя этим рекомендациям и проводя систематическое обслуживание дворника Гетц, вы сможете улучшить его производительность, продлить его срок службы и получить наилучшие результаты в уборке вашего двора или территории.
Причины
Поскольку, задний дворник служит очистителем стекла, которое на всех транспортных средствах с кузовом универсал и хэтчбек засоряется больше, чем на седанах
Сложилось так из-за непосредственной близостью с дорожным покрытием, то важность этого устройства является бесспорной
При выходе со строя заднего дворника на Хендай Гетц сразу же ограничивается обзор заднего стекла, а соответственно зеркало в салоне становится абсолютно бесполезным. Эта неприятность создает много неудобств. Но, какие же причины возникновения данной проблемы:
- Кнопка.
- Проводка.
- Моторчик стеклоочистителя.
- Механическая часть стеклоочистителя.
- Предохранитель.
- ЭБУ.
Неисправность реле стеклоочистителя
Реле стеклоочистителя – это электромеханическое устройство, которое отвечает за переключение скорости работы стеклоочистителя. Его главная задача – обеспечить правильную работу стеклоочистителя в зависимости от выбранной скорости движения климатического устройства. Однако как и любая другая электронная компонента, реле стеклоочистителя может стать источником проблем. Рассмотрим основные неисправности, с которыми может столкнуться реле стеклоочистителя, а также способы их решения.
- Не работает стеклоочиститель при включении дворников.
Если при включении дворников стеклоочиститель не начинает работать, то причина может быть в неисправности реле стеклоочистителя. Проверьте, нет ли повреждений на корпусе или контактах реле. Если повреждений нет, то возможно, что реле нужно заменить.
Стеклоочиститель работает только на одной скорости.
Если стеклоочиститель работает только на одной скорости, то причина может быть в неисправности реле стеклоочистителя. Проверьте, нет ли повреждений на контактах реле или корпусе. Если повреждений нет, то возможно, что реле нужно заменить. Также в этом случае стоит проверить предохранитель, который отвечает за работу стеклоочистителя.
Стеклоочиститель не выключается после того, как выключены дворники.
Если стеклоочиститель продолжает работать после того, как выключены дворники, то причина может быть в неисправности реле стеклоочистителя. Проверьте контакты и корпус реле на наличие повреждений. Если повреждений нет, то возможно, что реле нужно заменить.
Стеклоочиститель работает непредсказуемо и нарушает выбранную скорость работы.
Если стеклоочиститель работает непредсказуемо и не подчиняется выбранной скорости работы, то причина может быть в неисправности реле стеклоочистителя. В этом случае рекомендуется проверить контакты и корпус реле на наличие повреждений. Если повреждений нет, то возможно, что реле нужно заменить.
В случае возникновения вышеперечисленных проблем с реле стеклоочистителя рекомендуется обратиться к специалистам для профессиональной диагностики и ремонта автомобиля. Самостоятельный ремонт реле стеклоочистителя может быть опасен и привести к дальнейшим неисправностям в системе электрооборудования автомобиля.

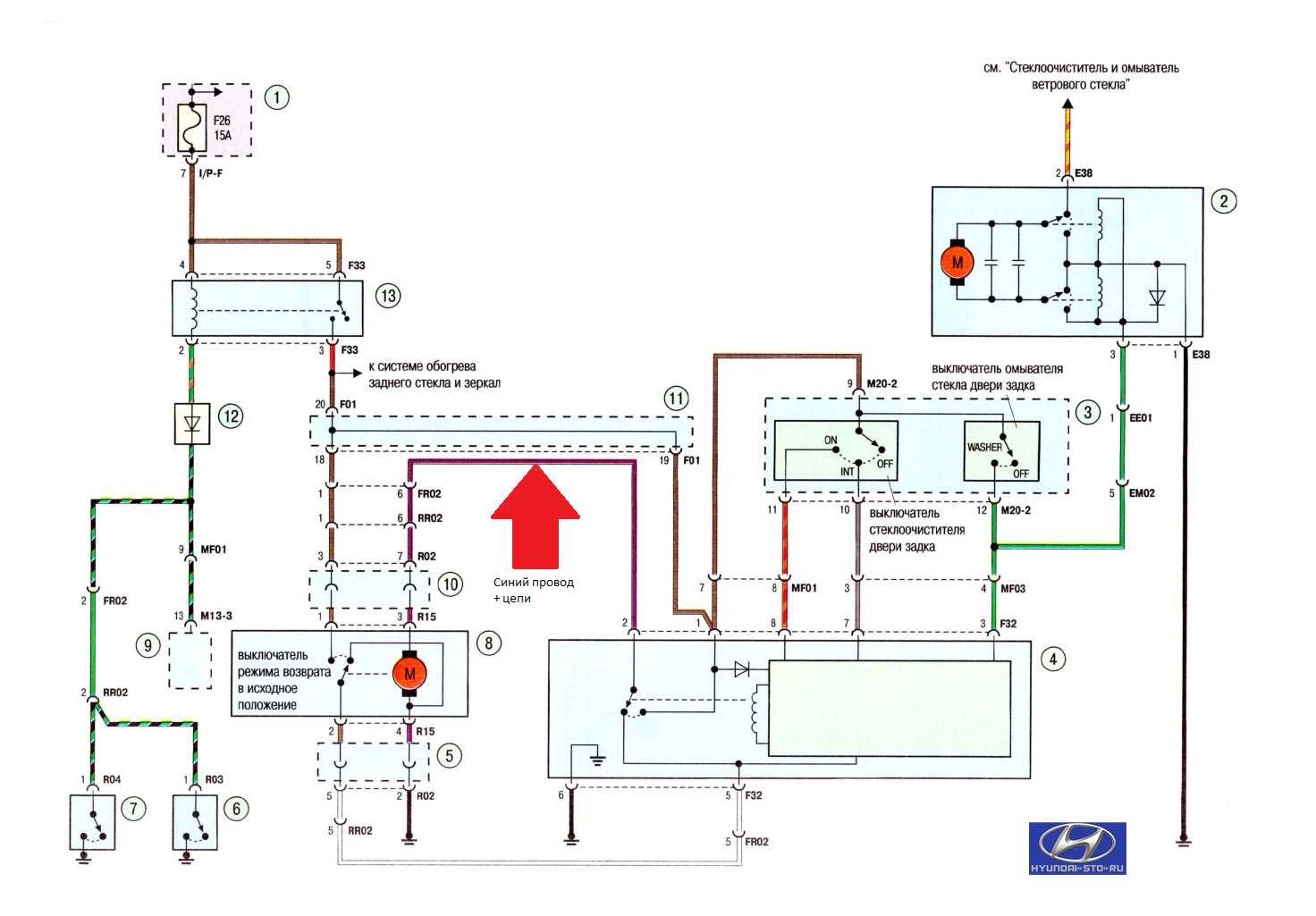

Перестал работать задний дворник – в чем проблема?
Задние дворники обычно устанавливают на хэтчбеках и универсалах. Эти элементы позволяют избежать тотального загрязнения заднего стекла, которое в общем обзоре из автомобиля играет огромную роль. Часто производители подводят к заднему дворнику омыватель. И в этой системе также могут появиться неприятные поломки. Если задний дворник не работает, следует срочно устранить проблему, так как вполне возможны самые разные неприятности в виде аварий из-за плохого обзора.
Итак, основные поломки в этом случае следующие:
- подрулевой переключатель не отдает нужные сигналы, что приводит к неприятностям с точки зрения эксплуатации дворника (при этом само устройство может быть исправным);
- сломался мотор-редуктор, который установлен непосредственно в месте монтажа дворника, этот элемент довольно просто заменить;
- оборвались провода – следует внимательно исследовать проводку, которая может дать сбой в любом месте, особенно в области крышки багажника;
- возникла одна из проблем, описанных выше по поводу переднего дворника, так как многие задние очистители стекла имеют похожую конструкцию.
Определить неполадку самостоятельно получится не всегда. Конструкция задних дворников на современных автомобилях довольно сложная и не всегда может похвастать качеством. Также многие производители стали делать задние дворники не универсальными, а индивидуальными. Это заставит вас потратить намного больше денег на замену очистителя заднего стекла, если понадобится выполнить такую процедуру.
Предлагаем небольшое видео о том, как справляться с проблемой, если дворники внезапно перестали работать:
Трапеция
Система рычагов, которая отвечает за передачу движения от моторчика к щеткам тоже может выйти из строя. Дело может быть в заржавевших шарнирах или просто замерзших соединениях. Для ее диагностики придется снимать декоративные накладки под лобовым стеклом, именуемые жабо. Попутно проверьте всю проводку и разъемы, которые идут к уже упоминавшемуся выше моторчику стеклоочистителей. Готовьтесь с разу к тому, что внутри будет крайне мало места, а все узлы располагаются очень компактно и труднодоступно — такова плата за комфорт и экономию места в современных иномарках. Если добравшись до трапеции вы обнаружите большое количество льда и снега, то смело гоните машину в теплый паркинг. Ну или просто приготовьте два чайника кипятка для проливки замерзших механизмов.
Определение режима работы
Для включения дворников на Hyundai Getz необходимо провести следующие действия:
- Переключите регулятор стеклоочистителя на одно из трех положений: STOP, INT или LOW в зависимости от желаемого режима работы.
- Положение STOP позволяет выключить дворники полностью.
- Режим INT предназначен для работы дворников с периодическим активированием.
- Положение LOW предназначено для непрерывной работы дворников на низкой скорости.
- Для установки дворников в режиме HIGH (высокая скорость) необходимо повернуть регулятор в положение INT, а затем быстро вернуть его в положение LOW.
- При необходимости изменения скорости работы дворников можно повернуть регулятор в соответствующем положении в процессе работы.
Теперь вы знаете, как включить и установить режим работы дворников на Hyundai Getz. Следуйте инструкциям и обеспечьте безопасность во время дождливой погоды.
Силовые агрегаты
Часто встречалась проблема запуска в сильные морозы. Топливный насос страдает быстрым износом уплотнительных колец. Они «дубеют», стоимость их замены невысокая, но срок службы небольшой.
Ремень ГРМ не выхаживает и 60 тысяч километров. На моделях с 16-ти клапанной головкой блока цилиндров, есть дополнительная цепь. Она находится между распределительными валами. Менять её нужно через 150 тысяч. Если машина обслуживалась у официалов, то есть шанс, что её никто не менял. Так как завод заявляет, что срок её службы рассчитан на все время работы силового агрегата. При покупке подержанного Гетц это тоже нужно проверять.
16-ти клапанные силовые агрегаты Хёндац Гетц
Блок под капотом
Он находится с левой стороны подкапотного пространства.
Схема с крышки блока
Обозначение реле
p, blockquote 23,0,0,0,0 —>
- 1 – реле вентилятора отопителя салона Е 51
- 2 – место под реле включения вентилятора системы охлаждения двигателя на большой скорости Е 44
- 3 – реле включения вентилятора системы охлаждения двигателя на малой скорости Е 43
- 4 – реле стартера Е 41
- 5 – место под реле кондиционера Е 50
- 6 – реле звукового сигнала Е 45
- 7 – реле топливного насоса Е 49
- 14 – место под реле охранной сигнализации Е 47
- 30 – реле питания электронной системы управления двигателем Е 42
Расшифровка предохранителей
p, blockquote 24,0,0,0,0 —>
| 8 | 10А A/CON — Кондиционер |
| 9 | 10А HORN — Звуковой сигнал |
| 10 | 15А INJ — ЭБУ двигателем, форсунки, датчик положения распределительного вала, датчик положения коленчатого вала, регулятор холостого хода, электромагнитный клапан продувки адсорбера |
| 11 | 50А EPS — Электрический усилитель рулевого управления |
| 12 | 30А P/WDW — Электрические стеклоподъемники |
| 13 | 30А BLW — Вентилятор отопителя салона |
| 15 | 10 / 15А SPARE — Запасные предохранители |
| 16 | 40А ABS. 2 — ЭБУ ABS, разъем для удаления воздуха |
| 17 | 20А ABS. 1 — ЭБУ ABS, разъем для удаления воздуха |
| 18 | ALT 120 / 100А — Генератор |
| 19 | 10А SNSR — Кондиционер, топливный насос, антенный блок иммобилизатора, датчик концентрации кислорода, реле топливного насоса, реле кондиционера |
| 20 | 10А ECU — Топливный насос, предохранитель ЭБУ |
| 21 | 10A ABS — ЭБУ ABS, разъем для удаления воздуха |
| 22 | 50A BATT — Задние фонари, предохранители 11, 19, 20, 25, 27, 29 |
| 23 | 30A RAD — Вентилятор радиатора системы охлаждения |
| 24 | 20A F/PUMP — Выключатель автоматической отсечки топливо подачи |
| 25 | 30A ECU — Топливный насос, генератор, электронный блок управления |
| 26 | 30A ING 1 — Замок зажигания, реле стартера |
| 27 | 30A ING 2 — Замок зажигания |
p, blockquote 25,0,0,0,0 —> p, blockquote 26,0,0,0,1 —>
Есть чем дополнить материал, пишите в комментарии.
Источник
Шевроле нива не работает прерывистый режим дворников
Причина неисправности
Способ устранения
Электродвигатель очистителя не работает, биметаллический предохранитель не срабатывает, и не перегорает предохранитель F9 в монтажном блоке
– Повреждены провода питания моторедуктора, окислены наконечники проводов в соединительных колодках
Проверьте провода, поврежденные замените. Зачистите наконечники
– Поврежден переключатель очистителя
Замените переключатель очистителя в подрулевом переключателе
– Зависание щеток электродвигателя, сильное загрязнение или подгорание коллектора
Проверьте, устраните зависание щеток или замените поврежденные детали; зачистите коллектор
– Обрыв провода в обмотке якоря электродвигателя
Замените якорь или моторедуктор
Электродвигатель очистителя не работает, биметаллический предохранитель срабатывает, или перегорает предохранитель F9 в монтажном блоке
– Рычаги механизма очистителя деформированы и задевают за детали кузова
Проверьте, выправьте рычаги или замените стеклоочиститель
– Щетки примерзли к стеклу
Отделите щетки от стекла, не допуская повреждения резиновой ленты
– В механизм очистителя попал посторонний предмет
Проверьте, извлеките предмет
– Короткое замыкание в обмотке якоря электродвигателя
Замените моторедуктор или якорь электродвигателя
Электродвигатель очистителя не работает в прерывистом режиме
– Поврежден переключатель очистителя
Замените переключатель очистителя в подрулевом переключателе
– Повреждено реле очистителя
Электродвигатель очистителя не останавливается в прерывистом режиме
– Повреждено реле очистителя
Замените реле очистителя
– Плохой прижим контактных лепестков концевого выключателя к шестерне моторедуктора
Подогните контактные лепестки концевого выключателя
– Загрязнение контактов концевого выключателя в моторедукторе
Зачистите контакты выключателя
Электродвигатель очистителя работает, щетки не движутся
– Поломаны зубья шестерни моторедуктора
– Слабое крепление кривошипа на оси шестерни моторедуктора
Проверьте, затяните гайку крепления кривошипа, установив его в конечном положении
Рег.: 18.01.2011Сообщений: 4Откуда: КалугаВозраст: 38Авто: 21213 1998 зомби
Эмм нет же. Имелось ввиду не сжать контакты между собой а оба немного (это на миллиметр) отогнуть как бы влево (как на фото), а пластину подзакрутить навстречу (вправо). Достаточно небольших аккуратных движений. Сильно не надо.
Мы добиваемся того чтоб пластина была «лучше» прижата к одному контакту (в свободном положении) и не слишком быстро касалась другого (когда ее кулачек отжимает). И еще не забыть клемму скинуть с аккума. У меня после этой процедуры щетки еще ни разу не затормозили в неположеном месте на стекле.
Рег.: 13.02.2009Тем / Сообщений: 1 / 223Откуда: г. ИжевскВозраст: 32Авто: ВАЗ 2121 84 г.в. Пробег 30000 км (реальный)
В прошлом году перестал работать прерывистый режим дворников. Заменил реле. Точно не помню, но вроде бы стал работать. Примерно в это же время перестал работать клаксон. По собственной глупости, отломил медный лепесток, вместо того, чтобы просто подтянуть подрулевой переключатель. Поставил себе пятерышний подрулевой (его продали). Еще, т.к плохо закрепил провода в подрулевом, то часть из них порвало при вращении руля, но клеймами их соединил.Сейчас прерывистый режим не работает. Если стекло сухое, то дворники после нескольких взмахов начинают двигаются кое-как. Недоходят до конца.В какую сторону копать? Это подрулевой? Продавцы при мне спорили какой продать. Или в чем-то ином дело?
Можно как-то симулировать запуск прерывестого режима?
Еще пару недель назад перестал работать датчик (индикатор) температуры (раньше запускался при постукивании по нему).
Автомобиль: Нива Шевроле. Спрашивает: Смехов Игорь. Суть вопроса: Перестали работать дворники на Нива Шевроле.
Добрый день! У меня на машине плохо работают дворники, а иногда и перестают работать вовсе
Подскажите, пожалуйста, как устранить эту проблему и на что обращать внимание во время ремонта?
