Этапы компьютерной диагностики на Hyundai Accent
Процесс диагностики начинается с того, что к бортовому компьютеру машины с помощью специальных диагностических разъемов подключается сканер, в котором заложено серьезное программное обеспечение. После подключения сканер собирает весь транслируемый от вашей машины код, который записывается на жесткий диск в виде диаграмм. Далее эти диаграммы расшифровывают специалисты, и уже по полученным данным выдается информация о наличие каких-либо поломок, неполадок или других неисправностях автомобиля.
Компьютерная диагностика машины Hyundai модели р0133 состоит из следующего ряда операций:
Вначале проводится диагностика АКПП. Главной целью ставится нахождение неисправностей при включении одной из передач. Кроме того, АКПП также проверяют при появлении у машины заметных рывков, шумов или пробуксовки на месте при переключении с верхних на нижние передачи. Также провести диагностику стоит, если вы заметили увеличение расхода бензина и утечку масла.
Во время диагностики программа считывает коды ошибок в блоке управления АКПП, проводится постепенная оценка в показаниях датчиков повышения температур рабочих жидкостей, а также проверяется положение дроссельных заслонок и целостность конструкции селектора АКП.
- Следующим этапом проводится диагностика подвески. Применяют ее, если водитель обнаружил неравномерный износа резины на колесах, слышен стук или гул во время набора скорости и при резких поворотах. Кроме того, причиной поломки подвески может служить резкий снос передней или задней осей при резком повороте, а также преждевременное срабатывание АВС или заметное увеличение в свободном ходе рулевых колес.
- Компьютерную диагностику мотора проводят в том случае, когда периодически возникают проблемы с прогревом двигателя (намного дольше нагревается, чем раньше), увеличением показателя расхода топлива и неустойчивость в работе самого двигателя. Если вы чувствуете, что двигатель значительно теряет в мощности и стали появляться посторонние шумы на холостых оборотах, тогда срочно проведите диагностику. Программа проверит систему впрыск, работу элементов, отвечающих за электроснабжение, а также измеряет компрессию.
Хендай Акцент: расшифровка и диагностика ошибок
Система самодиагностики Hyundai Accent практически ничем не отличается от остальных автомобилей. С 1995 года все автомобильные компании перешли на международный диагностический протокол (OBD-2). Гарантировано протокол читается у моделей начиная с 2000 года (у моделей постарше разъем обдешный, а программы переходные, и не всегда подходят). Конечно, осталось несколько “родных” ошибок, свойственных только данной модели, но основная масса спокойно определяется и расшифровывается стандартными средствами.
Стандартно, диагностический разъем OBD-2 в Хендае расположен под торпедой с левой стороны, но встречалась комплектация, где разъем был спрятан в торпеду, рядом с блоком предохранителей салона.
Примеры диагностических ошибок и варианты их устранения
Обычно расшифровкой и устранением ошибок занимается мастер-диагност на станции техобслуживания, но с развитием компьютерной техники любой автовладелец может сам подключить сканер и прочитать номер кода. При наличии минимальных познаний в электротехнике можно попытаться устранить неисправность своими руками.
Код Р1529 – Запрос на включение индикатора неисправности от блока управления
Ошибкой это назвать сложно, она заносится даже не во все справочники, но регулярно появляется в распечатках диагностики. По сути расшифровывается она так: что когда-то был запрос блока управления АКПП на включение лампы неисправности на щитке приборов. Диагностической ценности эти данные особо не представляют, так как технически Р1529 не может быть одна, всегда будет присутствовать как минимум еще ошибка, связанная с коробкой.
Чаще всего Р1529 возникает с какой — либо неисправностью электрической цепи или системы управления АКПП. Плохой контакт в разъемах, обрыв провода, ненадежная или окисленная масса, неисправный соленоид – вот основные спутники данного кода. После устранения основной неисправности, ошибка стирается и больше не появляется, вплоть до появления другой проблемы, связанной с “автоматом”.
Статья в тему: Применение спойлера и аэродинамического обвеса на KIA Sportage
Код P1610 – Репрограммируемая память EEPROM неисправна
Данная ошибка указывает на то, что блок управления не может связаться с иммобилайзером или пришедший ответ от него чем то не устраивает ЭБУ. Существует несколько вариантов возникновения данной проблемы:
Варианты решения проблемы P1610:
Код P0135 – Нагреватель датчика кислорода 1 (банк 1) неисправен
Ошибка однозначно связана с лямбда – зондом, который находится до катализатора (первый). В 90% случаях это будет сгоревший нагреватель самого датчика, но иногда виновником может быть неисправная проводка или сгоревший предохранитель. Проверить это довольно легко, достаточно мультиметром измерить напряжение на белых проводах датчика при включенном зажигании и если там присутствует 12 вольт – датчик кислорода однозначно под замену.
Конечно, обидно, что по сути датчик (самая дорогая его часть) целый, но из-за сгоревшего нагревателя он не сможет выйти на заданную температуру. Начнет искажать топливную коррекцию, а это расход, динамика и прочие “прелести”.
P0133 – Медленный отклик датчика кислорода 1 (банк 1) на обогащение/обеднение
Данный код означает что первый (до катализатора) лямбда-зонд не успевает произвести коррекцию топливо-воздушной смеси в заданное время. Эту ошибку надо тщательно анализировать, так как она не всегда может быть связана с неисправностью датчика. Иногда это может быть следствием заправки некачественным топливом, постоянным или “плавающим” (что еще хуже) подсосом воздуха, неисправность второго датчика кислорода (так как его показания тоже учитываются).
При устранении данной неисправности необходимо воспользоваться “живыми данными” со сканера. На время искусственно обогатить и обеднить смесь, наблюдая за графиками лямбда зондов. При явном запаздывании – датчик под замену, при сомнительных результатах возможно необходима заправка хорошим топливом и прогон по трассе с высокими оборотами (в попытке выжечь нагар на датчике). При подсосе воздуха график будет лежать на нижней границе, и при обогащении переход будет с задержкой по времени, что расценивается системой как “медленный отклик”.
P0441 – Плохая продувка системы улавливания паров бензина
Неисправность такого рода всегда имеет два варианта исправления: либо почистить или прочистить, либо заменить на новое. По материальным затратам, первой предпочтительней, тем более все равно предстоит полный осмотр системы и возможно не придется приобретать лишние запчасти.
Диагностические коды неисправностей«OBD-II» Hyundai Accent
|
Код
|
Видео про «Диагностические коды неисправностей«OBD-II»» для Hyundai Accent
Компьютерная диагностика автомобиля ELM327 (Часть 1)
https://youtube.com/watch?v=5HP4zW5eoiI
Автосканер ELM327 Hyundai Solaris 2011 ISO 15765 4 CAN 11 bit ID 250 kbaud Бензин Россия
Тест сканера ELM327 OBD2 для компьютерной диагностики автомобилей. Nissan Qashqai. Torque Pro
Дайте индикатору контроля двигателя погаснуть самому
Подождите, пока «чек» погаснет сам по себе. Самый простой метод, потому что вам ненужно практически ничего делать. Компьютерная система в большинстве автомобилях автоматически перепроверит проблемы, которые могут активировать индикатор ошибки. Если это незначительная проблема, она автоматически исправиться, и «чек» погаснет. Однако, если «чек» все еще горит в течении трех дней, вам нужно применить методы, упомянутые выше, чтобы его сбросить.
Если это продолжает происходить, несмотря на следующие процедуры сброса, вы должны показать свой автомобиль в ближайшем автосервисе и диагностировать его профессиональным механиком. Профессиональная диагностика использует более сложные инструменты и позволяет выявить точные проблемы.
Проверка и замена датчика положения коленчатого вала двигателя — Hyundai Accent
Находится он справа от руля, под приборной панелью. Для того чтобы полностью стереть коды ошибок, достаточно обесточить автомобиль на секунд
Обратите внимание на то, что поломка некоторых датчиков и механизмов не влечет за собой сигнализацию на приборной панели. Датчики Хендай Акцент могут сломаться, а вы и не заметите этого, только косвенные признаки будут присутствовать
Измерение температуры и давления Возле четвертого цилиндра в ГБЦ находится датчик температуры охлаждающей жидкости. Он представляет собой терморезистор — у него температурный коэффициент отрицательный. Когда происходит повышение температуры, сопротивление прибора уменьшается и наоборот. Измерение происходит следующим образом: От электронного сопротивление датчика коленвала хёндай акцент управления подается стабильное напряжение. сопротивление датчика коленвала хёндай акцент Ток проходит через датчик температуры работает как резистор. Так как сопротивление датчика температуры Хендай Акцент непостоянно, то и на выходе будет отличаться значение напряжения. Чем ниже температура, тем ниже напряжение. При повышении температуры на выходе напряжение будет близко по значению к входящему. Когда датчик температуры выходит из строя, загорается лампа диагностики систем автомобиля.
Проверка и замена датчика положения коленчатого вала двигателя
При этом ЭБУ выходит на аварийный режим — вентиляторы радиатора системы охлаждения и кондиционера работают постоянно. МАР-сенсор — это прибор, который производит замер температуры и давления во впускном тракте. Измерение сопротивление датчика коленвала хёндай акцент производится с помощью переменного резистора, а температура — термистором у него меняется сопротивление при изменении температуры. Когда происходит поломка, загорается лампа контроля системы управления, все функции переходят к датчику положения дроссельной заслонки. Сопротивление датчика коленвала хёндай акцент положения валов В системе управления двигателем датчики Хендай Акцент контролируют положение следующих валов: Распределительного датчик фаз.
Расположен возле картера сцепления. С его помощью на электронный блок управления подается информация о положении коленчатого вала и его скорости вращения.
Датчик коленвала Hyundai Accent
По сути, ДПКВ — это катушка, намотанная на сердечнике. Потом этот же глюк проявился при движении, на светофоре 2 раза глох. Как будто зажигание выключается. Вчера доехал до магазина, совершил покупки, прошло также 15 минут, опять не заводится. Минут через 10 простоя — завелась. Сегодня подключил к компу.
Датчики Хендай Акцент: описание работы и назначение
Ошибок в контроллере. Это необходимо для создания оптимальной топливной смеси. Перед тем как перейти непосредственно к описанию принципа работы датчика коленвала необходимо указать, что всего существует три их разновидности. В частности: Индукционный датчик. В его основе лежит использование намагниченного сердечника, вокруг которого намотана медная проволока катушкаконцы которой выведены для фиксации изменения напряжения.
Именно такой тип датчика чаще всего устанавливается в современных машинах. Оптический датчик работает на основе светодиода, который излучает световой луч сопротивление датчика коленвала хёндай акцент приемника, фиксирующего этот луч с другой стороны. При прохождении контрольного зуба луч прерывается, что фиксируется контрольным прибором. сопротивление датчика коленвала хёндай акцент Информация о частоте вращения передается на ЭБУ. Датчик Холла.
Электрика
Аккумулятор, Клемма, Генератор, Ремень генератора, Натяжитель ремня генератора, Щетки генератора, Диодный мост, Ролик ремня генератора, Обгонная муфта, Комплект ремня генератора, Шкив генератора, Муфта генератора, Подшипник генератора, Стартер, Бендикс, Втягивающее реле, Щетки стартера, Подшипник стартера, Блок управления, Блок комфорта, Блок предохранителей, Подрулевой переключатель, Темпомат, Датчики, Датчик давления масла, Датчик заслонки, Датчик инжектора, Датчик уровня масла, Датчик давления воздуха, Датчик температуры двигателя, Датчик распредвала, Датчик температуры воздуха, Датчик сигнала, Парктроник, Датчик коленвала, Датчик вентилятора, Датчик давления в шинах, Датчик давления топлива, Датчик детонации, Датчик ДМРВ, Датчик дождя, Датчик холла, Датчик холостого хода, Реле, Реле поворотника, Реле сигнала, Реле стеклоочистителя, Кнопки, Звуковой сигнал, Антена, Жгут проводов
Как работает датчик давления
С помощью этого прибора происходит замер давления во впускном коллекторе. Сигнал поступает на электронный блок управления и он по особой формуле высчитывает количество воздуха, подаваемого в топливную рампу. На автомобилях Хендай Акцент используется либо ДАД, либо датчик массового расхода воздуха. Стоит отметить, что на некоторых автомобилях эти приборы работают совместно для увеличения эффективности инжекторной системы.
Измерение происходит благодаря использованию одной из технологий:
- Тонкопленочной.
- Микромеханической.
Вторая технология наиболее современная и эффективная, с помощью этой технологии можно добиться наивысшей точности измерений. Если решите устанавливать на машину турбокомпрессор, обязательно между ним и впускным коллектором нужно монтировать еще один датчик, конструктивно схожий с ДАД. Он позволит производить регулировку давления, создаваемого турбиной, опираясь на потребности мотора.
Конструкция ДАД состоит из:
- Атмосферной камеры, связанной с коллектором.
- Вакуумной камеры.
- Тензорезисторы в количестве 4 шт, включенные по мостовой схеме, располагаются в вакуумной камере.
- Диафрагма механически связана с тензорезисторами.
- Чип.
Работа происходит следующим образом:
- На диафрагму начинает воздействовать давление воздуха.
- Тензорезисторы перемещаются.
- Изменяется сопротивление тензорезисторов.
- Изменяется уровень сигнала на выходе микрочипа.
- Блок управления двигателем принимает и обрабатывает сигнал, корректирует по нему работу инжекторной системы впрыска Хендай Акцент производства ТагАЗ.
Конечно же, при работе на холостом ходу происходит замер всех данных и корректировка параметров. В зависимости от уровня давления, изменяется сигнал, поступающий на ЭБУ. Последний корректирует положение РХХ (регулятора холостого хода). Если этого не происходит, то можно говорить о поломках в системе впрыска топлива.
Благодаря использованию мостовой схемы включения полупроводников повышается импульс, создаваемый ими при изменении давления. На выходе прибора напряжение при работе может изменяться в диапазоне 1..5 Вольт.
Электронный блок управления фиксирует значение напряжения и по этому параметру понимает, какое давление внутри коллектора. Чем больше напряжение на выходе, тем выше давление. Датчики могут быть как аналоговыми, так и цифровыми. В первом случае устанавливаются аналогово-цифровые преобразователи (ведь микроконтроллер ЭБУ не сможет воспринять чистый аналоговый сигнал).
Диагностика и решение проблем
Начните диагностику с визуального осмотра всех связанных с системой жгутов проводов и разъемов. Осмотрите электрические цепи, датчики и разъемы, загрязненные моторным маслом, охлаждающей жидкостью или жидкостью для гидроусилителя руля.
Тест датчика

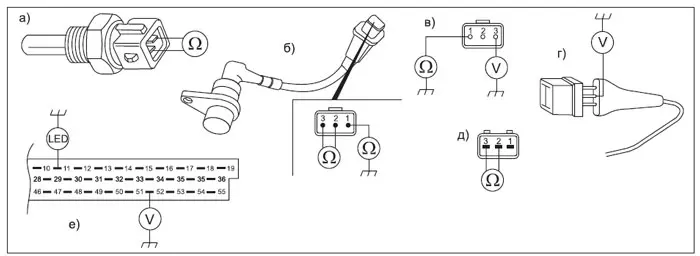

Чтобы проверить датчик детонации старого образца, подключите мультиметр, настроенный на переменное напряжение, между проводом выходного сигнала датчика и заземлением. Постучите по двигателю рядом с датчиком. Вы должны увидеть значение переменного напряжения на цифровом мультиметре. В противном случае датчик неисправен и его необходимо заменить.
Для проверки датчика резонансного типа, точно так же подключаем цифровой мультиметр. Но вместо того, чтобы постучать по блоку двигателя. Необходимо снять реле топливного насоса, чтобы предотвратить запуск двигателя.
Проверните двигатель, включите передачу и держите ногу на тормозе. Как только автомобилю начинает не хватать топлива, он начнет постукивать и глохнуть. После чего вы должны увидеть выходное напряжение переменного тока. В противном случае датчик детонации неисправен и его необходимо заменить.
Проверка электрических цепей
Если датчик детонации работает нормально, но код P0326 все еще горит, вам необходимо проверить цепь датчика. Используя цифровой мультиметр, настроенный на сопротивление, подключите одну сторону измерителя к стороне жгута проводов разъема датчика. А другую к входному контакту датчика детонации на PCM. Так мы проверим целостность цепи между датчиком и PCM.
Теперь необходимо проверить заземление. Датчики детонации старого образца заземляются через сам датчик, а датчики нового типа обычно имеют отдельную цепь заземления. Подключите красный провод мультиметра к положительной клемме аккумулятора, а черный провод к массе. Вы должны увидеть значение около 12 вольт, указывающее на хорошее заземление. В противном случае необходимо искать неисправность цепи.
Как стереть код неисправности Hyundai Accent
Наконец, чтобы закончить этот контент, мы собираемся продемонстрировать вам процесс, который необходимо выполнить, чтобы стереть код неисправности на вашем Hyundai Accent. После перехода по меню вы получите доступ к списку активных кодов неисправностей вашего автомобиля. Тем не менее, вам придется задать себе важный вопрос, действительно ли полезно стирать этот код неисправности на Hyundai Accent? Безусловно, стереть код неисправности без решения проблемы означает закрыть глаза на факт. Кроме того, компьютер вашего Hyundai Accent настроен на принятие разрешений в соответствии с записанными данными. Если отображается значительный код неисправности, он, возможно, адаптирует работу двигателя, чтобы сохранить его. Поэтому, если вы удалите код неисправности, обязательно устраните проблему, с которой он связан. Некоторые диагностические инструменты OBD не позволяют этого сделать. У вас есть специальное меню навигации по большинству диагностических инструментов, которое должно позволить вам очистить этот код неисправности на Hyundai Accent.
Если у вас возникнут дополнительные вопросы о Hyundai Accent, не стесняйтесь обращаться к нам. Hyundai Accent категория.

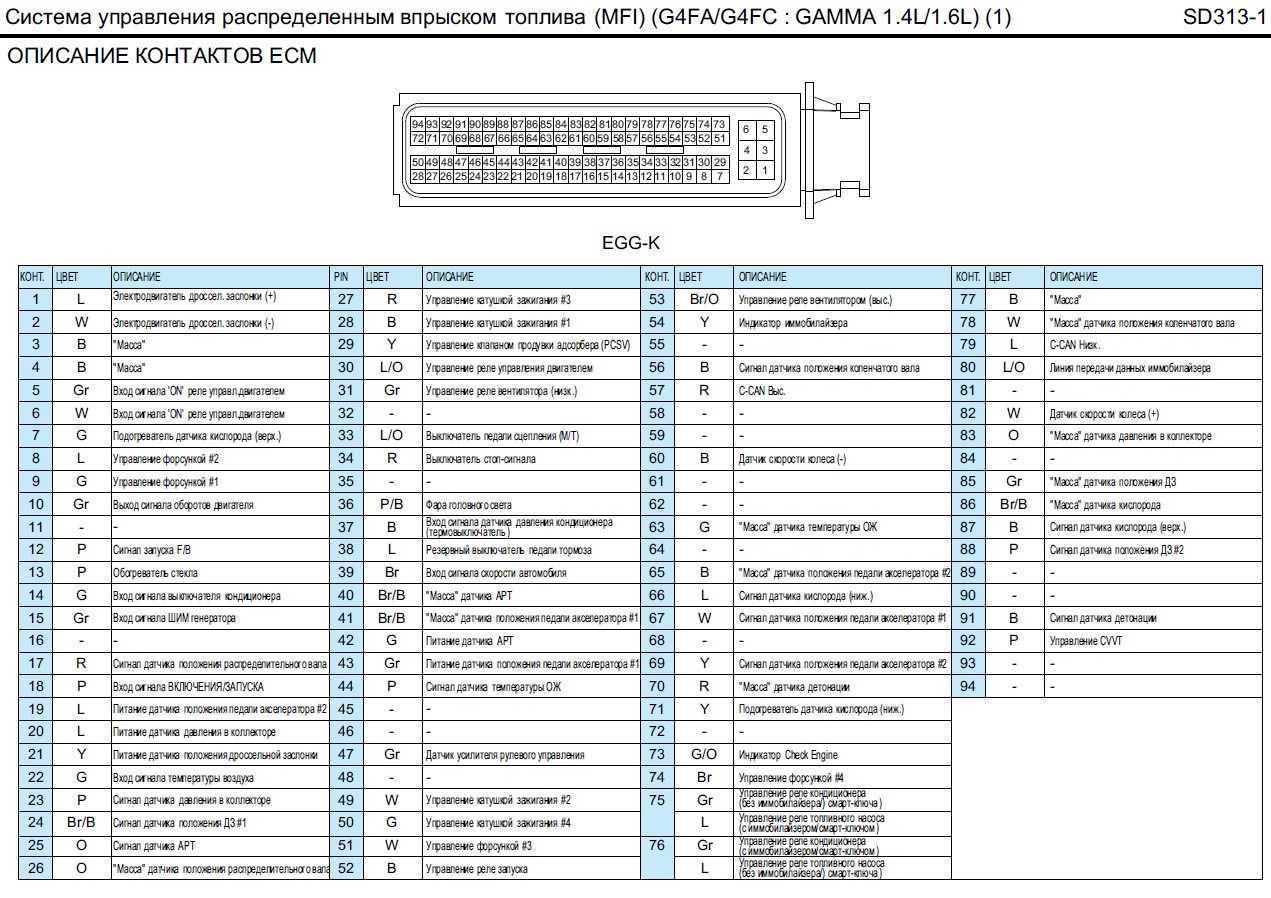

Снятие электронного блока управления (ЭБУ) автомобиля Hyundai Accent
Перед снятием блока управления отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи.
Головкой «на 10» с удлинителем отворачиваем два болта (А) и гайку (В) крепления кронштейна ЭБУ к кузову и снимаем кронштейн с блоком. Сжав пассатижами два лепестка фиксатора отсоединяем колодку жгута проводов от кронштейна.
Аналогично отсоединяем остальные колодки жгутов проводов. Для того чтобы отсоединить колодку жгута проводов ЭБУ, необходимо высверлить болт с отрывной головкой и снять защитную скобу колодки.
Болт с отрывной головкой
Сверлом диаметром 5,5-6,0 мм высверливаем болт и снимаем защитную скобу колодки жгута проводов.
Выдвигаем из колодки ее пластмассовый фиксатор и отсоединяем колодку жгута проводов системы управления от колодки ЭБУ.
Головкой «на 10» с удлинителем отворачиваем три болта крепления ЭБУ к кронштейну и снимаем кронштейн. Устанавливаем блок управления в обратной последовательности.
Как и чем считывать ошибки

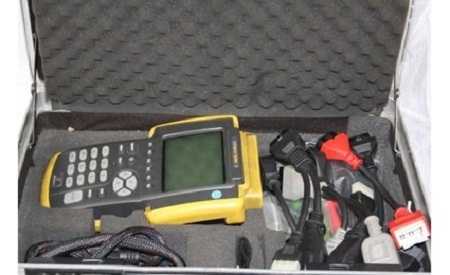

Автопроизводитель Hyundai рекомендует для поиска и считывания диагностических ошибок использовать дилерский прибор Hi-scan pro, но так как сканер такого уровня не всегда находится в зоне доступности, иногда можно его заменить более скромными приборами. К примеру, международный сканер, рекомендованный в Соединенных Штатах для простых пользователей – “ELM327”, без проблем прочитает информацию о двигателе и все что связано с экологией (систему EGR, датчики кислорода, контроль топливообразования), частично может считать данные с АКПП. Но вот для связи с другими системами (АБС, подушки безопасности, системы климат-контроля) понадобится более продвинутый сканер.
Чтобы прочитать код ошибки достаточно:
При выключенном зажигании, подсоединить разъем сканера к авто и к ноутбуку; Включить зажигание (не запускать) и зайти в раздел “Поиск ошибок”; После того как ошибки будут найдены, важно сохранить или записать их. Сами по себе ошибки и их количество не говорят ни о чем, это могут быть старые данные, которые сохранились после какого либо ремонта (замена топливного фильтра, случайное или намеренное рассоединение какого либо разъема под капотом, установка дополнительного оборудования и т.д), поэтому рекомендуется стереть все ошибки и сделать тестовый заезд
После повторного подключения опять считать данные и сравнить какие ошибки повторяются, а какие исчезли (но не факт, они могут опять “вылезти” после более длительной поездки)
Сами по себе ошибки и их количество не говорят ни о чем, это могут быть старые данные, которые сохранились после какого либо ремонта (замена топливного фильтра, случайное или намеренное рассоединение какого либо разъема под капотом, установка дополнительного оборудования и т.д), поэтому рекомендуется стереть все ошибки и сделать тестовый заезд. После повторного подключения опять считать данные и сравнить какие ошибки повторяются, а какие исчезли (но не факт, они могут опять “вылезти” после более длительной поездки).
Расшифровке и анализу каждой ошибки необходимо уделять более тщательное внимание, так как дословный перевод не всегда указывает на точную причину. Зачастую одна ошибка может являться не причиной, а следствием, или же одна неисправность может породить целый букет ошибок
Важной особенностью почти всех сканеров является отображение так называемой “Live data”. С помощью “живых” (текущих) данных можно на запущенном авто посмотреть и сравнить с рекомендованными: характеристики мотора, состояние впрыска, проследить работу лямбда-зонда и значение топливных коррекций
Также возможно осуществить контрольную поездку с записью данных, чтобы потом, выбрав необходимые графики, совместить их и найти виновника неисправности.
