Меняем ремень грм на дэу матиз своими руками

Какие сроки замены

Компания Дэу рекомендует заменять ремень ГРМ на Матизе каждые 40 тысяч километров. Но это общая рекомендация. Периодичность замены зависит от характера управления машиной и условий,  в которых эксплуатируется автомобиль. Не менее заметное влияние на это оказывает качество масла, заливаемого в силовой агрегат.

Срок службы ремня ГРМ напрямую зависит от технического состояния двигателя Daewoo Matiz. Объясняется это тем, что данная деталь «боится» контакта с моторным маслом. Из-за резина разбухает, что провоцирует контакт ременного привода с зубьями шкивов. В итоге это приводит к преждевременному износу детали.

Замена ремня ГРМ на Дэу Матиз 0.8 своими руками – фото и видео

Техническое обслуживание автомобиля требует периодическую замену ремня ГРМ. На автомобиле Daewoo Matiz производитель рекомендует проделывать эту операцию каждые 60 тысяч километров или же каждые 6 лет эксплуатации. Однако далеко не все водители придерживаются указанных рекомендаций, дожидаясь момента, когда ремень попросту порвётся.

Чаще всего, износ ремня ГРМ проявляется в наличии подозрительных звуков из моторного отсека, прерывчатой работе мотора или же тогда, когда мотор глохнет и не заводится. Помимо физических повреждений ремня, возможно его замасливание с теми же «симптомами».

Прежде чем приступать к работе, нужно подготовить набор рожковых ключей, а также несколько соответствующих головок, отвёртку с прямым лезвием и отвёртку типа «Филлипс» (крестообразную). Автомобиль, лучше всего, будет загнать на эстакаду или яму.

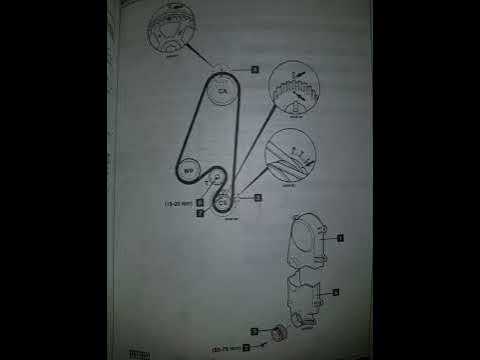

https://www.youtube.com/watch?v=D8ZC2CyY0Ss

Прежде чем заменить изношенную деталь, нужно получить к ней доступ. Так, после постановки авто на эстакаду, демонтируйте подкрылок, относящийся к арке правого переднего колеса.

Далее мы можем работать с верхней крышкой газораспределительного механизма, доступ к которой можно получить из-под капота. Она держится на четырёх винтах, которые нужно будет отвинтить при помощи гаечного ключа десятого размера.

Три винта располагаются в зоне видимости, а к четвёртому можно будет добраться с противоположной части корпуса.

Теперь можно снять верхнюю крышку газораспределительного механизма. Немного проверните коленвал по часовой стрелке. Таким образом, мы можем осмотреть ремень и узнать, есть ли на нём дефекты.

Если же всё в порядке и масла на ремне нет – можно устанавливать крышку ГРМ обратно.

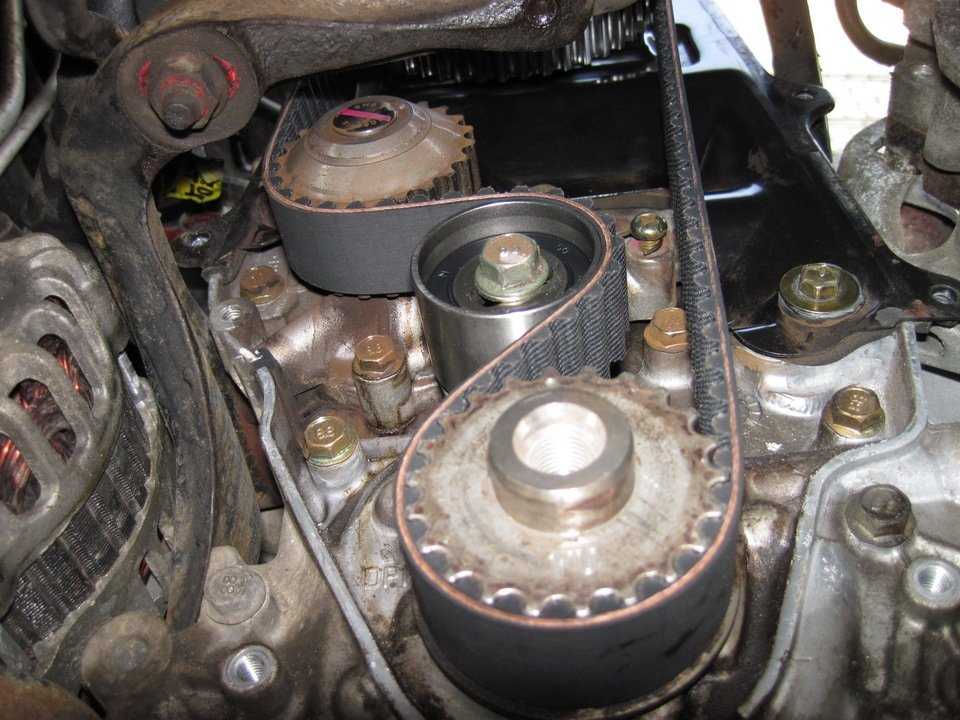

Так выглядит натянутый и неповреждённый ремень ГРМ

В ВМТ устанавливается поршень первого цилиндра. Далее извлекаем щуп уровня масла. После этого необходимо снять ремень привода от насоса в автомобилях с ГУР, если таковой присутствует (характерно только для некоторых комплектаций). Теперь мы уже можем снять ремень привода, относящийся к генератору.

Аккуратно откручиваем крепёжный болт шкива коленвала

Важно помнить, что для фиксации коленвала от возможного прокручивания используется отвёртка или другой подходящий предмет. Она вставляется в соответствующее место, находящееся в тыльной части картера сцепления

Откручиваем 3 болта, которыми крепится нижняя крышка ГРМ. В результате мы можем демонтировать тыльную крышку ГРМ, открыв полный доступ к газораспределительному механизму.

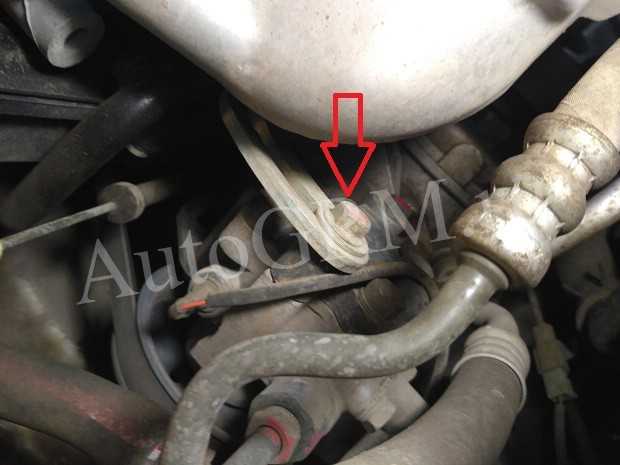

Немножко отвинтите крепёжный болт, удерживающий  натяжной ролик, чтобы можно было в дальнейшем снять ремень ГРМ. Проворачивайте данный натяжной ролик по отношению к болту крепления. Будьте готовы к тому, что делать это будет довольно сложно из-за небольшого сопротивления соединённой с ним пружины.

Держа ролики, хорошенько подожмите болт. После этого можно будет легко снять ремень, как с зубчатого шкива, так и с находящегося рядом натяжного ролика. Просто немножко оттяните его к себе и подымите вверх. Старый ремень демонтирован.

Снимаем крышку клапанов и крышку ремня ГРМ с двигателя

Установка нового ремня

Для того, чтобы установить новый ремень нужно будет полностью снять зубчатый шкив с носка коленвала. Теперь можно снять и пружину натяжного ролика, которая располагается на головке винта насоса, перекачивающего охлаждающее вещество. Откручиваем крепёжный болт, удерживающий натяжной ролик, и вынимаем указанный ролик в комплекте с его пружиной.

Обратите внимание, что если при прокручивании ролика слышен шум, то его также нужно будет заменить. Кроме этого, в проёме корпуса насоса, качающего масло, который относится к направляющей трубке (она указывает уровень масла), найдите уплотнительное кольцо

Внимательно изучите его на наличие дефектов. Если заметили какие-то проблемы с ним, то кольцо нужно будет тоже заменить.

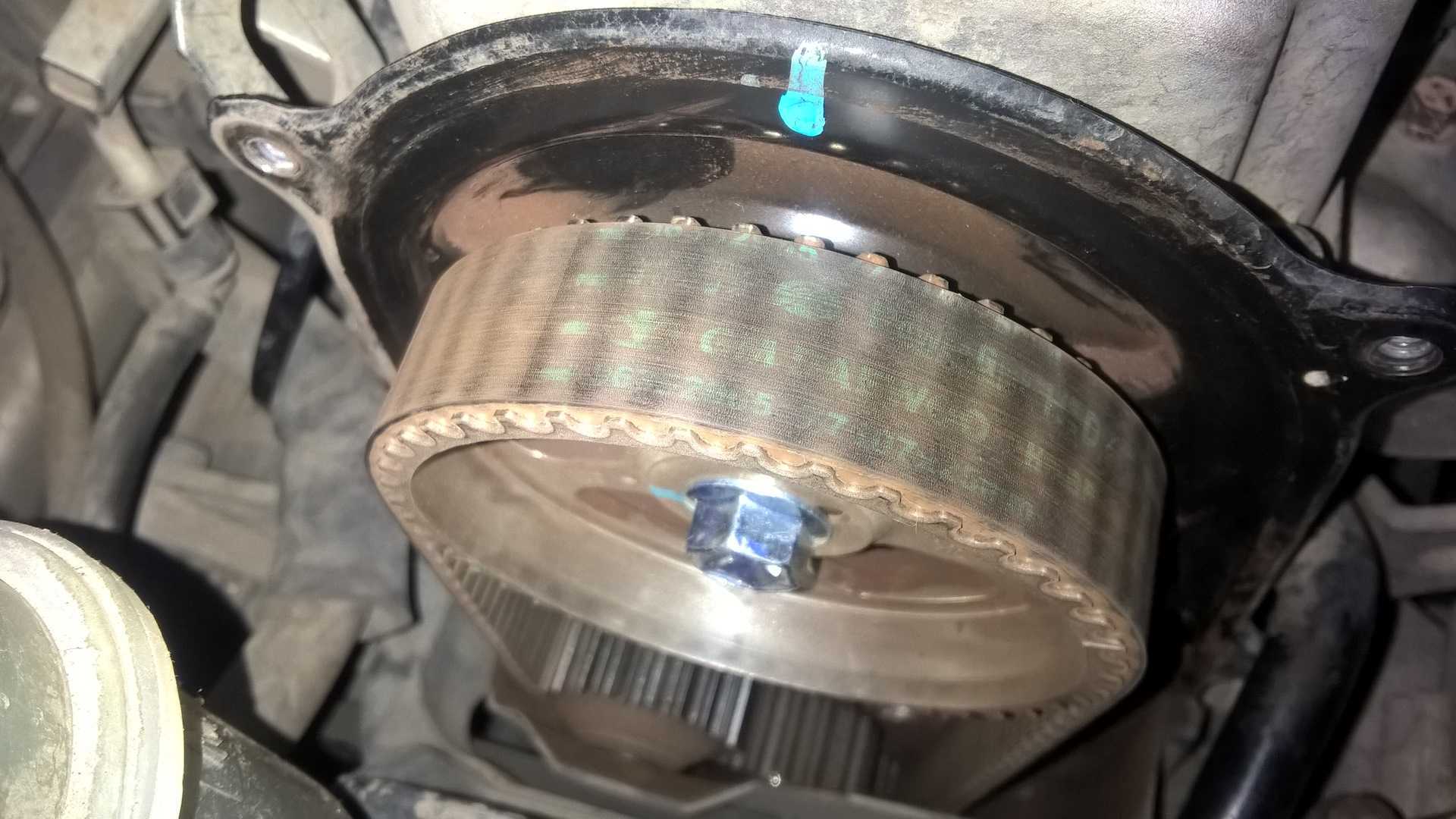

Далее проверяем метки на шкиве распредвала и в тыльной крышке ремня привода ГРМ. Они должны совпадать. Также, нужно будет установить зубчатый шкив коленвала с кожухом масляного насоса по собственным меткам.

Обратите внимание на правильность установки нового ремня

Важные замечания

При работе, не допускайте проворачивания коленвала и распределительного механизма. Речь идёт только о значительном прокручивании, когда ремень привода газораспределительного механизма снят.

Иначе это может повредить ГРМ. Характеристики ремня ГРМ указывают, что он имеет ширину в 25 мм, а количество зубьев на нём равно 107.

Менять его нужно исключительно при наличии повреждений или же по истечению срока, указанного производителем.

Процедура замены

Лучше всего процедуру замены ремня ГРМ проводить на подъёмнике, эстакаде, над смотровой ямой в гараже.

Cледует приготовить:

1. Набор гаечных ключей (рожковые, накидные).
2. Отвёртки со шлицевым, плоским лезвием.
3. Автомобильный домкрат.
4. Подставку под кузов автомобиля.
5. Противооткатные башмаки.
6. Монтажную лопатку, молоток, пассатижи.

Если запланирована замена насоса в системе охлаждения двигателя, понадобиться пустая ёмкость для слива антифриза, небольшое количество охлаждающей жидкости для доливания в систему по окончании ремонта.

Дальнейший порядок действий будет примерно таким:

• Устанавливают машину на месте проведения работ, затягивают ручной тормоз, под задние колёса устанавливают противооткатные башмаки.
• Работу начинают в моторном отсеке. Отсоединяют клеммы от АКБ. Выворачивают крепёж защитной крышки механизма ГРМ, снимают её с двигателя.
• Срывают болты крепления правого переднего колеса. Поднимают правую переднюю часть автомобиля домкратом, опускают кузов на подставку, снимают переднее колесо.
• Работе будет мешать защита арки правого переднего колеса, которую демонтируют.

Снятие верхней защитной крышки

• Вынимают щуп контроля уровня моторного масла, отворачивают крепление трубки щупа, отводят её в сторону.
• Поворачивают коленвал для выставления установочных меток.

Установочная метка распредвала

После этого можно снять шкив коленвала, который предварительно следует застопорить доступным способом.

Снятие шкива распредвала и фиксация маховика

Теперь можно снять нижнюю защитную крышку механизма ГРМ, которая фиксируется 4 болтами.

Снятие нижней крышки ГРМ

Отворачивают болт фиксации ролика натяжного устройства, снимают его вместе с пружиной. После этого можно снять зубчатый ремень привода ГРМ.

Чтобы установить новые запасные части, работы следует выполнить в порядке, обратному их снятию. Перед установкой ещё раз проверяют совпадение установочных меток на шкивах распредвала, коленвала.

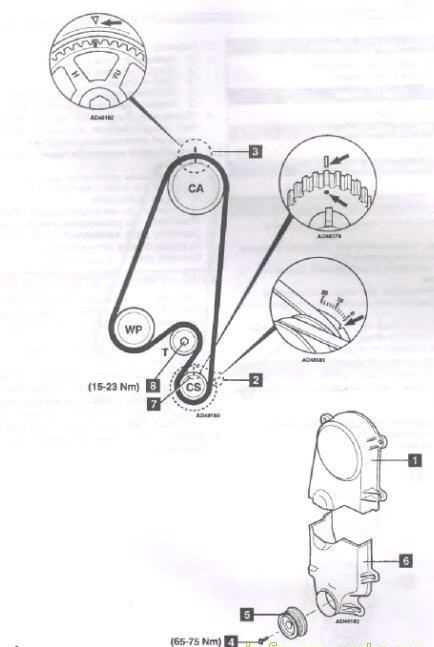

Установочные метки

Чтобы силовой агрегат работал в установленных режимах, должна быть синхронизированы открывание и закрывание клапанов, работа системы зажигания. Для этого на деталях привода механизма ГРМ имеются установочные метки. Они наносятся рисками или углублением на шкивах распредвала, коленвала. Соответственно на задней защитной крышки распредвала, блоке цилиндров в его нижней части, также имеются отливы, которые должны совпадать с метками на шкивах. Метка шкива коленвала должна смотреть строго на «12» часов.

Установочные метки

Как правильно натянуть ремень

Установку нового ремня начинают со шкива распредвала, далее натяжное устройство, но без болта его фиксации, потом шкив коленвала. Теперь пластиковым хомутом фиксируют ремень на шкиве распредвала, вставляют болт крепления натяжного ролика, но сильно не затягивают. Шкив распредвала поворачивают против часовой стрелки на несколько градусов, чтобы натянуть правую ветвь ремня. Теперь можно зафиксировать ролик натяжного устройства. Поворачивают на два оборота коленвал двигателя, контролируют положение установочных меток. Если они совпадают, продолжают дальнейшую сборку мотора.

Снятие натяжителя

Нужно ли менять помпу

Такой вопрос чаще всего интересует начинающих водителей автомобилей с зубчатым ремнём в приводе ГРМ. Специалисты рекомендуют делать это при пробеге равном примерно 120 тыс. км. Однако известны случаи, когда замена насоса в системе охлаждения двигателя проводилась раньше указанного пробега. Если появились следы антифриза, посторонний шум, скрежет в зоне работы помпы, её следует заменить. Если заклинит рассыпавшийся подшипник насоса, вал помпы может заклинить, что приведёт к обрыву ремня, загибанию клапанов. Техническое состояние помпы можно оценить только при снятом ремне ГРМ.

Сроки замены

Производители указывают, когда менять ремень в приводе ГРМ. Рекомендуется производить замену при пробеге не более 40 тыс. км. Периодичность замены может быть несколько иной, это зависит от условий эксплуатации автомобиля, качества используемых расходных материалов, технического состояния мотора. Именно последний фактор чаще всего доводит до ситуации, когда в процессе работы мотора, вдруг лопнул ремень. Материал используемый для изготовления зубчатого ремня боится попадания на его тело технических жидкостей, используемых на машине, особенно моторного масло. Резина ремня разбухает, поэтому может быть легко срезана зубьями шкивов привода ГРМ. Заметив даже малейшие протечки моторного масла или антифриза, следует устранить возникшую неисправность. И также ускоряет выход из строя приводного ремня износ зубьев шкивов коленвала, распредвала.

Процедура замены

Лучше всего процедуру замены ремня ГРМ проводить на подъёмнике, эстакаде, над смотровой ямой в гараже.

Cледует приготовить:

1. Набор гаечных ключей (рожковые, накидные).
2. Отвёртки со шлицевым, плоским лезвием.
3. Автомобильный домкрат.
4. Подставку под кузов автомобиля.
5. Противооткатные башмаки.
6. Монтажную лопатку, молоток, пассатижи.

Если запланирована замена насоса в системе охлаждения двигателя, понадобиться пустая ёмкость для слива антифриза, небольшое количество охлаждающей жидкости для доливания в систему по окончании ремонта.

Дальнейший порядок действий будет примерно таким:

• Устанавливают машину на месте проведения работ, затягивают ручной тормоз, под задние колёса устанавливают противооткатные башмаки.
• Работу начинают в моторном отсеке. Отсоединяют клеммы от АКБ. Выворачивают крепёж защитной крышки механизма ГРМ, снимают её с двигателя.
• Срывают болты крепления правого переднего колеса. Поднимают правую переднюю часть автомобиля домкратом, опускают кузов на подставку, снимают переднее колесо.
• Работе будет мешать защита арки правого переднего колеса, которую демонтируют.

Снятие верхней защитной крышки

• Вынимают щуп контроля уровня моторного масла, отворачивают крепление трубки щупа, отводят её в сторону.
• Поворачивают коленвал для выставления установочных меток.

Установочная метка распредвала

После этого можно снять шкив коленвала, который предварительно следует застопорить доступным способом.

Снятие шкива распредвала и фиксация маховика

Теперь можно снять нижнюю защитную крышку механизма ГРМ, которая фиксируется 4 болтами.

Снятие нижней крышки ГРМ

Отворачивают болт фиксации ролика натяжного устройства, снимают его вместе с пружиной. После этого можно снять зубчатый ремень привода ГРМ.

Чтобы установить новые запасные части, работы следует выполнить в порядке, обратному их снятию. Перед установкой ещё раз проверяют совпадение установочных меток на шкивах распредвала, коленвала.

Установочные метки

Чтобы силовой агрегат работал в установленных режимах, должна быть синхронизированы открывание и закрывание клапанов, работа системы зажигания. Для этого на деталях привода механизма ГРМ имеются установочные метки. Они наносятся рисками или углублением на шкивах распредвала, коленвала. Соответственно на задней защитной крышки распредвала, блоке цилиндров в его нижней части, также имеются отливы, которые должны совпадать с метками на шкивах. Метка шкива коленвала должна смотреть строго на «12» часов.

Установочные метки

Как правильно натянуть ремень

Установку нового ремня начинают со шкива распредвала, далее натяжное устройство, но без болта его фиксации, потом шкив коленвала. Теперь пластиковым хомутом фиксируют ремень на шкиве распредвала, вставляют болт крепления натяжного ролика, но сильно не затягивают. Шкив распредвала поворачивают против часовой стрелки на несколько градусов, чтобы натянуть правую ветвь ремня. Теперь можно зафиксировать ролик натяжного устройства. Поворачивают на два оборота коленвал двигателя, контролируют положение установочных меток. Если они совпадают, продолжают дальнейшую сборку мотора.

Снятие натяжителя

Нужно ли менять помпу

Такой вопрос чаще всего интересует начинающих водителей автомобилей с зубчатым ремнём в приводе ГРМ. Специалисты рекомендуют делать это при пробеге равном примерно 120 тыс. км. Однако известны случаи, когда замена насоса в системе охлаждения двигателя проводилась раньше указанного пробега. Если появились следы антифриза, посторонний шум, скрежет в зоне работы помпы, её следует заменить. Если заклинит рассыпавшийся подшипник насоса, вал помпы может заклинить, что приведёт к обрыву ремня, загибанию клапанов. Техническое состояние помпы можно оценить только при снятом ремне ГРМ.

Daewoo Matiz Чарлик › Бортжурнал › Ремонт двигателя.Часть 4.Сборка.

Всем доброго времени суток.Настал ответственный момент сборки двигателя.Начал сборку с головки.Клапана были притерты

Перед тем как одеть маслосъемные колпачки нужно положить шайбы для пружин, потому что после монтажа колпачков это сделать не получится.Колпачки одевал вручную, единственно снимал с колпачка пружинку, что бы когда вставляется клапан не повредить колпачок, смазывал направляющие клапана и от руки запресовывал колпачек, потом ставил пружинки на место.затем ставим пружины клапанов и засухариваем их, я это делал один, очень не удобно, лучше с помощником.Ну а потом возвращаем все остальное, распред вал, рокера флейты, корпус термостата и трамблера, впускной коллектор, я сразу установил и форсунки.

Переходим к блоку, все собирал по книге.Сначала устанавливаем коленвал и бугеля, бугеля устанавливаются по номерам, первый со стороны ремня ГРМ и стрелочка в ту же сторону.Так же установил упорные полукольца прорезями к трущейся поверхности, то есть к коленвалу, Наживляем все бугеля и затягиваем с усилием 60 Н*м сначала 3 бугель, затем 2, затем4, а потом 1.

Затем одеваем кольца на поршни, сначала маслосъемное, затем два копрессионных, компрессионные колца ставятся буковкой или надписью вверх, они кстати разные, после маслосъемного ставится то в котором больший зазор, а потом в котором меньший, кольца разворачиваем на 120* друг от друга и вставляем поршень в специальную оправку

Теперь к блоку прикручиваем заднюю крышку с сальником, все бумажные прокладки садим на герметик

Стрелочки на поршнях, точки на шатунах и стрелочки на бугелях все смотрят в сторону ремня ГРМ

Теперь забиваем поршня в цилиндры

Затягиваем шатунные бугеля с усилием 35 Н*м. Дальше устанавливаем маслонасос, помпу, приблуды под патрубки ОЖ, все прокладки на герметик, вкручиваем датчик масла, датчик детонации, прикручиваем маслоприемник, поддон я посадил на прокладку с герметиком и блок возвращаем на свое законное место)

Ну а за тем, навешиваем все голову маховик, сцепление, коробку, привода, заливаем масло в коробку, патрубки, стартер, генератор, шестерню распред вала, ремень ГРМ, ролик, шкив, выставляем все по меткам, устанавливаем тепловые зазоры клапанов-впуск 0,15мм, выпус 0,30мм.

Подсоединяем все датчики, устанавливаем 1-й цилиндр в ВМТ по меткам, устанавливаем трамблер, предварительно установив бегунок на 1-й цилиндр, я по запарке свой не сфоткал, там смысл в том что на той части которая вращается от распредвала есть наплыв и на корпусе трамблера есть прорезь, их нужно совместить и бегунок будет на 1-ом цилиндре

Ну, а дальше за малым свечи, ВВ провода, аккумулятор, радиатор, воздухан, заливаем масло, антифриз и настает волнующий момент, барабанная дробь-первый пуск.В моем случае машина завелась почти сразу, все работает хорошо, шелестит приятно, ждем пока прогреется и откроется термостат, а за тем включится вентилятор.вроде ничего не забыл, может где то что то пропустил, прошу за ранее прощения).Теперь обкатка и наблюдения как будет себя двигатель и машина в целом.Времени на все потрачено неделя, считай что жил в гараже, по деньгам с учетом запчасти, инструмент, токарные работы и всякие мелочи 7000грн(260$).

P.S. На данный момент машина уже проехала 400км, можно уже сделать кое какие выводы, масло вроде не ест, ничего не подтекает, расход по городу 7,2 л/100, маловато, хочу съездить на диагностику проверить, а то до этого была бедноватая смесь по свечам.Езжу аккуратно, больше 70 км/ч не разгоняюсь, особо не наваливаю, но все равно чувствуется что машина стала порезвее, на педаль газа только нажимаешь и ухххх полетели)))

Всем спасибо за внимание и удачи на дорогах!

Замена распредвала на верховой, замена ремня ГРМ. Вступление. — logbook Daewoo Matiz руководство по доработке 2004 on DRIVE2

Начало.Часть 1.Часть 2.Часть 3.Часть 4.

Появилось немного времени на инсталл Вкусняшек для матиза, а это, напомню, распредвал с подъемом на верхах, разрезная шестерня для более точной настройки, плюс ко всему высоковольтные провода Megavolt. К тому же, пробег на момент замены был 46000 и было решено поменять ремень ГРМ и натяжной ролик, сервисные ремни.

Так же, уже в процессе выяснилось, что сальник коленвала пытался покинуть двигатель.Все постарался фотографировать, а сейчас еще и описать попытаюсь, вдруг, кому пригодится.К сожалению в одну запись все впихнуть не получилось, так как у драйва ограничение 20 фоток на одну запись, пришлось разбить на 4 части, чтобы описать более подробнее.

Про регулировку:Изначально разрезную шестерню поставил по центру

Изначально поставил по центру

Ощущения: машина поехала намного бодрее, чем со стоковым распредвалом, на средних и высоких оборотах заметная прибавка крутящего момента, мотор начал частенько упираться в отсечку, на низах крутящий момент уменьшился, стало не комфортно ездить с включенным кондиционером.

Поездил так немножко, решил покрутить шестерню, т.к. без понятия в какую сторону крутить, решил действовать методом научного тыка, ослабил болты, повернул до упора в сторону (на рисунке прошлое положение болтов отмечено).

На низах стронуться сложновато, если включен кондей, то приходится раскручивать до средних, от средних до высоких такое ощущение, что подключается турбина и машина неплохо ускоряется, но почти сразу упирается в отсечку по оборотам. Без особого удовольствия так я доехал до дома.

Поставил в положение, которое отмечено красным кружком.

Понял, что крутил не в ту сторону, опять залез в моторный отсек, перерегулировал в противоположное положение. Поехал, ну что сказать, у машины такой динамики еще не было.

Если ехать в пробке, то не надо даже трогать педаль газа, машина спокойно страгивается даже тогда, когда включен кондей.

Перерегулировал в противоположное положение.

С этим распредвалом я уже выкатал два бака бензина, ощущения только положительные, машина поехала так, как она до этого не ехала. К тому же, уменьшился расход бензина, и это при условии, что вваливать стал больше, соответственно, повысился КПД мотора.

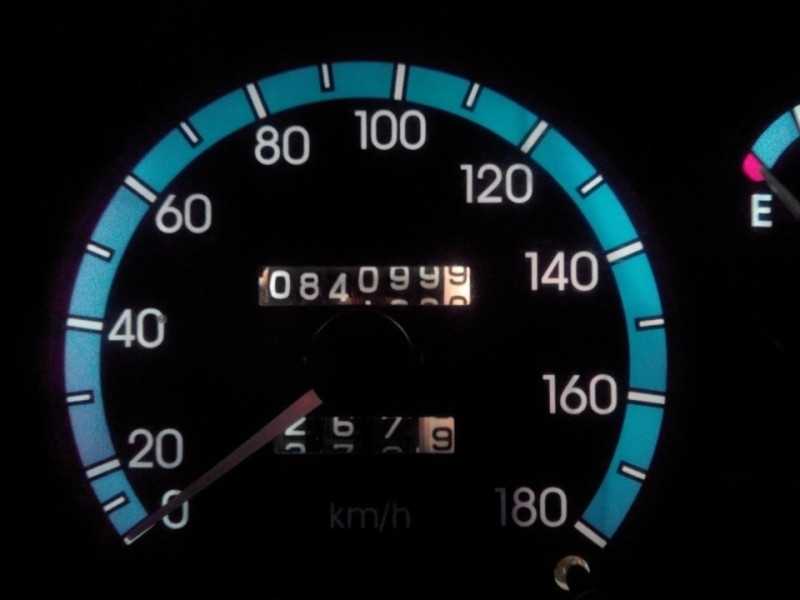

И так, изначальные данные: Матиз 0.8 2004 года выпуска, Евро2, пробег 46000

Еще добавлю 4 части фотоотчета с подробным описанием.

Начало.Часть 1.Часть 2.Часть 3.Часть 4.

Доступ к ремню

Прежде чем заменить изношенную деталь, нужно получить к ней доступ. Так, после постановки авто на эстакаду, демонтируйте подкрылок, относящийся к арке правого переднего колеса. Далее мы можем работать с верхней крышкой газораспределительного механизма, доступ к которой можно получить из-под капота. Она держится на четырёх винтах, которые нужно будет отвинтить при помощи гаечного ключа десятого размера. Три винта располагаются в зоне видимости, а к четвёртому можно будет добраться с противоположной части корпуса.

Теперь можно снять верхнюю крышку газораспределительного механизма. Немного проверните коленвал по часовой стрелке. Таким образом, мы можем осмотреть ремень и узнать, есть ли на нём дефекты. Найдя какие либо потёртости (это могут быть и небольшие трещинки, которые легко обнаружить при прокручивании ремня), приступаем к его замене. Если же всё в порядке и масла на ремне нет – можно устанавливать крышку ГРМ обратно.

Так выглядит натянутый и неповреждённый ремень ГРМ

Ремонт двигателя Daewoo Matiz после обрыва ремня ГРМ

Нужно начать с того, что опытные водители стараются изначально минимизировать урон от обрыва ремня ГРМ. Если во время передвижения двигатель «стукнул», то нужно незамедлительно остановиться. Не нужно ехать накатом до обочины. Чтобы не вызвать аварийную ситуацию на дороге, достаточно просто оградить автомобиль, со всех сторон, предупреждающим знаком аварийной остановки.

Для буксировки автомобиля на СТО или домой необходимо пользоваться эвакуатором с погрузчиком. То есть  недопустимо буксировать машину с оборванным ремнем ГРМ на гибком или даже жестком зацеплении. Аварийному автомобилю нужна погрузка ведущей оси на жесткую, а главное неподвижную, платформу.

Для ремонта клапанного узла нужно производить демонтаж головки блока цилиндров. Обязательно и непременно необходимо осмотреть поршневую группу, а также рабочие поверхности блока цилиндров. Если на головке даже одного поршня будут следы механических повреждений, то нужно будет демонтировать сам блок цилиндров и смотреть состояние коленчатого вала. Дело в том, что от удара коленвал нередко деформируется, что может стать источником серьезных проблем в будущем.

Попутно следует проверить и поверхности камер сгорания. Встречаются случаи, что цилиндры попросту лопаются.

В блоге по ремонту Daewoo Matiz есть очень информативный обзор, как демонтировать ГБЦ. Головку блока цилиндров нужно снимать как для анализа состояния поршневой группы, так и для обслуживания клапанного узла. Ведь мастеру нужно будет провести комплексный сервис клапанов. В перечень основных работ можно включить замену: клапанов, направляющих, сальников и рокеров.

Вместе с тем внимание нужно уделить и распределительному валу. Необходимо удостовериться, что кулачки остались целыми и невредимыми после удара. Распредвал следует полностью демонтировать

Обычно мастера передают распределительный вал в токарную мастерскую, где есть возможность проверить биение

Распредвал следует полностью демонтировать. Обычно мастера передают распределительный вал в токарную мастерскую, где есть возможность проверить биение.

Если вал деформирован, то нужно сразу менять его на новый.

Капремонт двигателя Дэу Матиз является задачей не из легких. Далеко не все домашние мастера берутся за такую работу. Дело в том, что достаточно сложно довести сервис клапанного узла и поршневой группы до логического завершения. Многие берутся за работу и спустя несколько дней безуспешных мучений просто передают разобранную машину с кипой деталей специализированной мастерской. Все бы ничего, да вот только настоящие специалисты никогда не берут на поруки машину с предварительно разобранным двигателем. Ведь доказать впоследствии будет сложно, что было, а чего не было в прилагаемом комплекте запчастей.

​

Как итог, подобным горе-мастерам приходится обращаться к мастерам, которые дают слишком ограниченную гарантию на свою работу. Сотрудничество с подобными специалистами редко когда заканчивается успешным ремонтом.

Выбор детали

Практически на все автомобили Дэу, в том числе и корейского производства, устанавливаются запасные части General Motors. При этом Матиз не стал исключением. Оригинальная ремень ГРМ для Daewoo Matiz имеет каталожный номер — 96352965. Средняя стоимость на автомобильных рынках составляет около 2500 рублей.

Ремень ГРМ.

Также, стоит учитывать, что придётся брать натяжной ролик. Можно приобрести всё одним комплектом, но лучше подбирать по отдельности. Натяжной ролик ремня ГРМ — 94580139, стоимостью — 1800 рублей. Итого запчасти для замены в оригинале составляют — 4300 рублей.

Аналоги

Можно подобрать аналоги, для тех, кто хочет сэкономить без потери качества.

Ремень ГРМ

Направляющий ролик ремня ГРМ

Ролик ГРМ.

Процедура замены

Лучше всего процедуру замены ремня ГРМ проводить на подъёмнике, эстакаде, над смотровой ямой в гараже.

1. Набор гаечных ключей (рожковые, накидные).
2. Отвёртки со шлицевым, плоским лезвием.
3. Автомобильный домкрат.
4. Подставку под кузов автомобиля.
5. Противооткатные башмаки.
6. Монтажную лопатку, молоток, пассатижи.

Если запланирована замена насоса в системе охлаждения двигателя, понадобиться пустая ёмкость для слива антифриза, небольшое количество охлаждающей жидкости для доливания в систему по окончании ремонта.

Дальнейший порядок действий будет примерно таким:

• Устанавливают машину на месте проведения работ, затягивают ручной тормоз, под задние колёса устанавливают противооткатные башмаки.
• Работу начинают в моторном отсеке. Отсоединяют клеммы от АКБ. Выворачивают крепёж защитной крышки механизма ГРМ, снимают её с двигателя.
• Срывают болты крепления правого переднего колеса. Поднимают правую переднюю часть автомобиля домкратом, опускают кузов на подставку, снимают переднее колесо.
• Работе будет мешать защита арки правого переднего колеса, которую демонтируют.

• Вынимают щуп контроля уровня моторного масла, отворачивают крепление трубки щупа, отводят её в сторону.
• Поворачивают коленвал для выставления установочных меток.

После этого можно снять шкив коленвала, который предварительно следует застопорить доступным способом.

Теперь можно снять нижнюю защитную крышку механизма ГРМ, которая фиксируется 4 болтами.

Отворачивают болт фиксации ролика натяжного устройства, снимают его вместе с пружиной. После этого можно снять зубчатый ремень привода ГРМ.

Чтобы установить новые запасные части, работы следует выполнить в порядке, обратному их снятию. Перед установкой ещё раз проверяют совпадение установочных меток на шкивах распредвала, коленвала.

Как правильно натянуть ремень

Установку нового ремня начинают со шкива распредвала, далее натяжное устройство, но без болта его фиксации, потом шкив коленвала. Теперь пластиковым хомутом фиксируют ремень на шкиве распредвала, вставляют болт крепления натяжного ролика, но сильно не затягивают. Шкив распредвала поворачивают против часовой стрелки на несколько градусов, чтобы натянуть правую ветвь ремня. Теперь можно зафиксировать ролик натяжного устройства. Поворачивают на два оборота коленвал двигателя, контролируют положение установочных меток. Если они совпадают, продолжают дальнейшую сборку мотора.

Нужно ли менять помпу

Такой вопрос чаще всего интересует начинающих водителей автомобилей с зубчатым ремнём в приводе ГРМ. Специалисты рекомендуют делать это при пробеге равном примерно 120 тыс. км. Однако известны случаи, когда замена насоса в системе охлаждения двигателя проводилась раньше указанного пробега. Если появились следы антифриза, посторонний шум, скрежет в зоне работы помпы, её следует заменить. Если заклинит рассыпавшийся подшипник насоса, вал помпы может заклинить, что приведёт к обрыву ремня, загибанию клапанов. Техническое состояние помпы можно оценить только при снятом ремне ГРМ.

Мы давно этого ждали и наконец то он к нам приехал, встречаем трех цилиндровый зверюга Daewoo Matiz, замена ремня ГРМ и ролика. Объем двигателя 0,8 литра, на спидометре почти 40 тысяч километров пробега по просторам нашей необъятной родины. Поскольку автомобиль был только что куплен, хозяйка решила перестраховаться и это правильно, ведь не кто не даст гарантии что на спидометре то что и в жизни.

Убираем все лишнее

Что бы добраться до ремня ГРМ нам необходимо будет снять два ремня, генератора и гидроусилителя с кондиционером. Сначала ослабляем два болта на двенадцать крепящих насос ГУР. Один сзади.

Один спереди.

Отодвигаем насос к блоку цилиндров и снимаем ремень. Далее ослабляем два нижних болта генератора.

И один верхний.

Так же сдвигаем генератор к блоку и снимаем ремень. Далее демонтируем верхнею крышку ремня ГРМ, отвернув четыре болта. Нижний левый открутить будет непросто, так как мешаются шланги и места очень мало, я раза три вспомнил маму всех узбеков пока его открутил.

Выставляем верхнею мертвую точку. Проворачиваем коленвал почасовой стрелки до совпадения метки на звездочки распредвала и защитном кожухе.

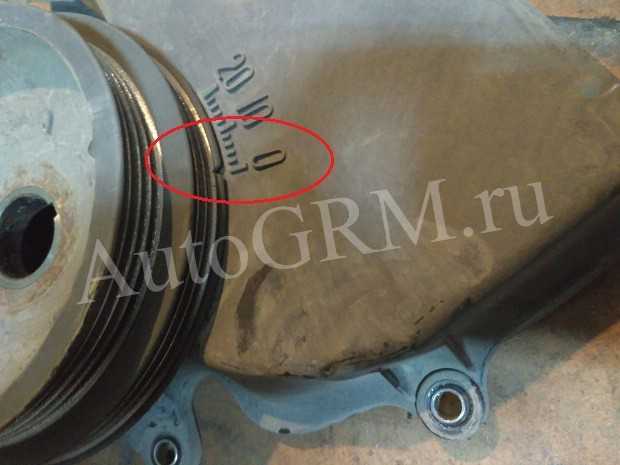

На нижнем кожухе ремня ГРМ и шкиве коленвала так же должны совпасть метки. Для удобства восприятия показано на снятых деталях.

Откручиваем шкив коленвала. Что бы заблокировать двигатель мы включаем пятую передачу, затягиваем до упора ручник, ставим под два колеса упоры и лёгким движением полутораметрового рычага срываем болт. Выключаем скорость. После может немного убежать метка на шкиве распредвала, ее необходимо выставить заново.

Снимаем шкив коленвала. Что бы снять нижнею крышку ремня ГРМ необходимо демонтировать масленый щуп, так как он мешает открутить один из болтов. Отворачиваем один болт щупа, вынимаем его затем выворачиваем четыре защитной крышки и снимаем ее.

Снимаем ремень ГРМ, открутив и сняв натяжной ролик вместе с пружиной.

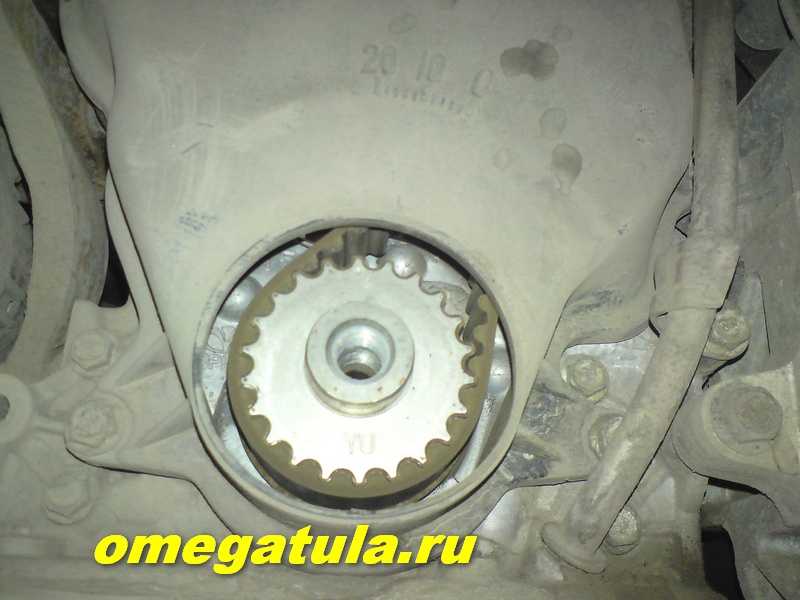

На звездочки коленвала так же есть метка, она должна совпасть с отливом масленого насоса.

Как заменить ремень ГРМ и ролик Дэу Матиз 0.8

Ремень газораспределительного механизма – это чрезвычайно важная деталь в любом автомобиле. Если он обрывается, то гнутся клапана и попутно происходит немало неприятностей. В большинстве случаев после этого приходится делать ремонт всему двигателю.

Основным назначением его является передача крутящегося момента с коленвала двигателя к его распредвалу.

В этой статье мы расскажем, как заменить ремень ГРМ в домашних условиях на автомобиле Дэу Матиз с объёмом двигателя 0,8 литра.

• Согласно последнему регламенту замена ремня ГРМ на Дэу Матиз должна производится через 40 тысяч километров пробега или через каждые четыре года эксплуатации, независимо от километража пробега. Выполнение правил регламента даст возможность вам оградить себя от множественных неприятностей при эксплуатации автомобиля.
• Кроме того, одновременно с заменой ремня ГРМ рекомендуется заменять и натяжной ролик, его пружину, а также сальники коленвала и распредвала, ну и помпу. Хотя каждый решает для себя сам.

В нашем случае мы расскажем о замене ремня ГРМ, натяжного ролика и сальника коленвала.

Итак, первым делом откручиваем четыре болта на 10 на защитном кожухе ГРМ и снимаем его.

• После этого, снимаем ремень с генератора, чтобы был лучше доступ, для чего откручиваем внизу один болтик на 12, отводим генератор в сторону и снимаем сам ремень.
• Затем, снимаем переднее колесо с правой стороны автомобиля и устанавливаем подпорку под авто.
• Теперь откручиваем три болта на насосе гидроусилителя Дэу Матиз. При этом, два из них можно открутить сверху

А третий удобнее открутить со стороны снятого колеса, поскольку он расположен слишком низко.

Теперь срываем болт шкива коленвала, откручиваем его и снимаем.

Также снимаем и пластиковый кожух.

При этом, нужно обратить внимание, что на шкиве коленвала, с внутренней его стороны имеются три напайки или отлива, расположенных по кругу на расстоянии 120 градусов друг от друга. Это сделано для удобства регулировки клапанов и установки трёх цилиндров Дэу Матиз.
Кроме того, на ребре шкива имеется также, и специальная заточка которая соответствует мёртвой верхней точке первого цилиндра.
И сам шкив устанавливается этой заточкой напротив нулевой отметки на блоке.

Попутно нам приходится извлечь трубку щупа, поскольку она мешает выкрутить последний болт крышки и не даёт её нам снять

Попутно нам приходится извлечь трубку щупа, поскольку она мешает выкрутить последний болт крышки и не даёт её нам снять.

После этого снимаем крышку, откручиваем натяжной ролик, а также демонтируем шестерни коленвала и распредвала для того, чтобы хорошенько всё промыть, поскольку всё сильно испачкано маслом.

Итак, помыли хорошенько всю переднюю стенку и попутно сняли сальники коленвала и распредвала автомобиля Дэу Матиз.

• Оба они оказались абсолютно непригодными для дальнейшей эксплуатации.
• Поэтому запрессовали новые сальники коленвала и распредвала.

Также перемыли все защитные кожухи и шестерни.

• А поэтому приступаем к обратной сборке.
• Итак, устанавливаем внутренний кожух.

• После этого, одеваем шестерню коленвала и затем устанавливаем натяжной ролик с пружиной.
• При этом, пружина цепляется одним концом за болт, а другим за натяжной ролик.
• Последний устанавливается на своё место таким образом, чтобы его штифт попал в имеющееся там отверстие.
• А сверху фиксируем его болтом.

• Но при этом полностью его не зажимаем.
• После того, как наживили болт, оттягиваете ролик максимально в сторону и после этого только зажимаете болт.

• В таком положении мы сможем затем накинуть на него ремень ГРМ Дэу Матиз.
• После этого, ставим на распредвал шпонку и устанавливаем его зубчатый шкив, совмести при этом метки.

Звезда коленвала также устанавливается таким образом, чтобы точка на ней совпадала со специальной отметкой в виде ромбика на блоке.

• Это и будет верхняя мёртвая точка первого цилиндра.
• Теперь одеваем ремень, отпускаем болт на натяжном ролике.
• Проворачиваем пару раз.
• Ремень натянется, а мы проверяем повторно совпадают ли метки на шестернях валов с метками на блоке.
• Теперь можно болт на ролике в таком положении затянуть полностью.
• После этого ставим обратно трубку щупа, смазав конец её герметиком, а также устанавливаем шкив коленвала.
• При этом нужно иметь ввиду, что ремень должен быть одет таким образом, чтобы стрелки, которые нарисованы на нём были направлены по ходу вращения валов двигателя.
• Если же вместо стрелок там цифры, то нужно, чтобы они читались в направлении от крыла автомобиля Дэу Матиз.

• Теперь ГРМ закрываем защитным кожухом, затянув четыре болта.
• Кроме того, надеваем обратно снятые ранее ремни.
• После этого, можно ставить на место и колесо автомобиля.
• На этом замена ремня ГРМ на автомобиле Дэу Матиз считается оконченной.
