К4м как заменить ремень грм

Оригинал

Ремень, позиционируемый как оригинальный, требуется реже менять. Обычно он имеет больший ресурс, вероятность его обрыва раньше срока крайне мала

Важно лишь помнить – в продаже представлено множество подделок. Важно внимательно ознакомиться с признаками таковых

Избегать покупки некачественного товара.

Наименование	Артикул	Цена, рублей
Power Grip (оригинал)	130C17529R.	От 4 800

В продаже имеются не только ремни по отдельности. Но и целые комплекты для выполнения работ своими руками. В такой комплект входят ролики, некоторые иные компоненты. Желательно проверять перед покупкой все компоненты. Иногда в магазинах допускают ошибки. В коробке могут присутствовать не те детали. Причем этот факт будет выяснен уже в процессе выполнения работ.

Замена ремня ГРМ на бензиновом двигателе К4М 1,6 литра

• Файлы
• Двигатель

Ремень ГРМ меняется каждые 60000 километров или раз в 4 года, даже если пробег менее 60. Резина имеет свой срок службы.

В данной статье описан процесс замены ремня ГРМ на примере бензинового двигателя Рено Флюенс — К4М, объем 1.6 литра 16-клапанный 106 л.с.

Порядок работы

Приобретаете комплект для замены ГРМ (ремень, ролили, болты), а также по регламенту положено менять заглушки.

Стоимость и коды запчастей Рено для ТО вы можете узнать у наших партнёров (экзист, emex, автодок и др), которые предоставляют скидки по карте Renault-Drive

Рекомендуется выполнять работу по замене ремня ГРМ и роликов на сервисе или при наличии достаточного опыта.

Поднимаем машину, снимаем переднее правое колесо. Снимаем защиту двигателя и правый подкрылок.

С помощью домкрата приподнимаем двигатель, упираясь на поддон ближе к шкиву коленчатого вала.

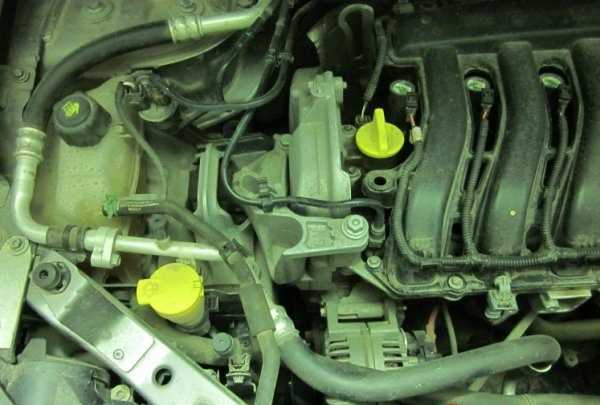

Откручиваем верхнее крепление подушки двигателя и поддерживающую опору.

Далее необходимо отсоединить штуцер бензопровода и отвести его в сторону.

Затем снять заглушку торца распредвала впускных клапанов (которая больше других в диаметре).

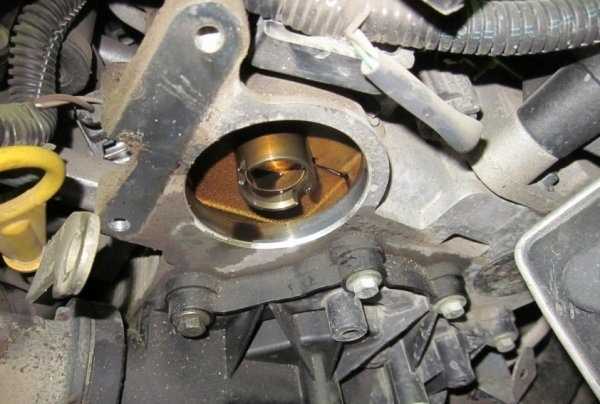

Вид со снятой заглушкой

Далее нужно поставить на 5 передачу и медленно вращать привод колеса на ступицу ключом на 30 по часовой стрелке (если смотреть со стороны моторного отсека).

Выставить валы по распредвалу впускных клапанов (где была снята заглушка) засечками в одну линию, причем засечки должны быть расположены ниже оси распредвалов. Затем необходимо открутить 3 болта и 2 гайки гаечным ключом на 13 и снять верхнюю защитную крышку ремня ГРМ.

Снять ремень генератора и натяжной ролик.

Опять поставить на 5-ю передачу и попросить напарника до упора нажать на тормоз.

В это время открутить ключом на 18 болт крепления демпферного шкива коленчатого вала и снять шкиф.

Открутить 4 болта крепления нижней защитной пластмассовой крышки ремня ГРМ и снять её.

При помощи болта м10х50 с гайкой и двух шайб, методом как на фото, фиксируем зубчатые шкивы распредвалов от прокручивания, но на всякий «пожарный» обязательно сделайте отметки фломастером на шкивах и корпусе крышки.

Перед снятием ремня ГРМ маркером сделайте отметку на зубчатом шкиве коленвала и на корпусе двигателя.

Затем ключом на 13 открутите гайку натяжного ролика ГРМ и снимите ремень ГРМ.

Открутите болт ключом на Т40 и снимите обводной ролик ГРМ.

Перед снятием натяжного ролика ремня ГРМ отметьте положение натяжного ролика, чтобы при замене ролика правильно установить натяжение ремня ГРМ

Устанавливаем новый ремень ГРМ.

Сначала закрепляем обводной ролик, потом натяжной.

При этом саморезом закрепляем предварительный натяг (заряжаем самонатяжной ролик), т.е. то положение, которое было на старом натяжителе. Приходится немного повозиться с одеванием ремня, который всё время норовит выскочить. Поэтому, эту процедуру лучше делать с помощником. Для облегчения процедуры одевания ремня, ремень ГРМ следует только чуть накинуть на нижнюю часть зубчатого шкива коленвала, что упростит монтаж ремня на натяжной ролик. После установки ремня прокручиваем коленчатый вал через ступицу колеса. При этом проверяем совпадение отмеченных меток на шкивах. При несовпадении процедуру повторить.

13. Устанавливаем новый ролик-натяжитель с механизмом самонатяжения приводного поликлинового ремня. Закрепляем на место ранее снятую нижнюю пластмассовую крышку. Ставим демпферный шкив коленвала на место и закрепляем (с достаточно сильным натягом) новым болтом с толстой шайбой из комплекта, который идёт с ремнём ГРМ. При этом включена пятая передача, помощник с силой нажимает на педаль тормоза. Одеваем приводной ремень.

14. Освобождаем зубчатые шкивы распредвалов от фиксирующего болта с шайбами. Закрываем верхнюю дюралевую крышку ремня ГРМ.

15. Закручиваем верхнее крепление подушки двигателя и поддерживающую опору.

16. Соединяем штуцер топливопровода.

17. Вставляем новую заглушку на корпус торца крышки распредвала впускных клапанов.

18. Ставим правое колесо на место.

19. Освобождаем от домкрата поддон картера двигателя.

Запускаем двигатель. Услышав ровный шум работы двигателя, улыбаемся, радуясь проделанной работе!

Стоимость запчастей Рено для ТО вы можете узнать у наших партнёров (экзист, emex, автодок и др), которые предоставляют скидки по карте Renault-Drive

Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий

Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом

Регламент замены по заводу

Но поскольку на Ларгусе установлен двигатель Рено, то эти данные не совпадают, с написанными в сервисном мануале Рено.

Так, кому же верить в этом случае? Стоит обратиться к заводскому мануалу, который выходит на французском языке для двигателя К4М, что установлен на Ларгусе.

Аналогичный двигатель K4m стоит на Рено Меган, на Рено Логан

Согласно этому документу, ремень ГРМ должен меняться каждый 60 тыс. км, в не зависимости от состояния

Регулировка проводится, стоит обратить внимание – не позднее 15 000 км. То есть, её можно проводить и раньше

Когда лучше менять по опыту владельцев

Слетели рокеры клапанов от того, что ремень ГРМ порвался.

Рассмотрев информацию и опыт многих владельцев этого автомобиля, можно сказать, что довольно много случае, когда ремень выходит со строя раньше положенного срока. Это связано, в первую очередь, с качеством запасной части. Так, ремень ГРМ от Bosch будет служить так же долго, как и оригинальный, а то может и лучше.

Конечно, стоит отметить, что, не всегда надеясь, что покупаем качественную запасную часть, она оправдывает ожидания.

8 выпускных и 2 впускных клапанов «тю-тю» в результате обрыва ремня ГРМ

Так, ремень ГРМ, может выйти со строя на 30 000 км, и хорошо, если это обнаружится при регулировке, а не в пути, поскольку тогда владелец влетит на крупную сумму денег ремонта. Поэтому, рекомендуется следить за состоянием детали регулярно, а лучше каждые 5 000 км пробега. При возникновении трещин – заменить ремень.

Возможности доработки

Единственной реальной доработкой, согласно опыту многих автомобилистов, остается установка ремня и ролика ГРМ спортивного типа. У них повышенная прочность и ресурс. Выпускают их в основном аналоги из Франции, такие как «FRW» и «FranceSport».

Как поменять ремень ГРМ?

Если вы еще не знаете, то скажем, что ремень газораспределительного механизма конструктора разместили под специально защитой в передней части силового агрегата. На Рено Логан мотор расположили поперек, а привод в правой его части. Добраться до него несложно, но все-таки несколько узлов демонтировать придется. Так как замена на СТО этого узла стоит дорого, а ремонт системы клапанов еще дороже, то лучше выполнить ее своими руками, а наша статья, видео и фотоотчет вам в этом помогут.

В этом видео показано, как правильно на Рено Логан.

После просмотра видео можно приступить непосредственно к работе.

Вам понадобится:

• набор ключей;
• набор головок;
• новый привод ГРМ;
• отвертки.

Этапы

Первым делом нужно приподнять автомобиль. Делается это при помощи домкрата или подъемника.
Далее снимаем переднее колесо справа.
Для того, чтобы добраться до шкивов, снимаем защиту.
Ключом на 13 и откручиваем крепеж натяжения поликлинового ремня.
Далее нам понадобится ключ на 18, при помощи которого откручиваем крепеж шкива коленчатого вала.
Выкручиваем 6 болтов, удерживающих защиту картера.
Убираем ее.
С помощью домкрата нужно приподнять двигатель. Некоторые используют для этого рычаг из досок.
Сейчас нам понадобится ключ с головкой на 16, при помощи него откручиваем верхнюю часть крепления силового агрегата.
Открутив болты, снимаем крышку ГРМ.
Выставляем зажигание в положение верхней мертвой точки 1-го цилиндра. При помощи маркера или обычного мелка ставим метки на валах

При сборке эти метки должны совпасть.
Теперь ключом на 16 нужно открутить натягивающий ролик.
Натяжение ремня должно стать слабее и можно произвести его замену.
Обратите внимание, чтобы метки не сбились.
Теперь ремень нужно натянуть. Напомним, что перетяжка так же опасна, как и недостаточная натяжка, а в обычных условиях она проверяется достаточно простым способом

Примерно посередине пробуем двумя пальцами провернуть его вокруг оси. Если поворачивается легко, больше чем на девяносто градусов, то это говорит о слабости натяжки. Значит, при помощи натяжного ролика подтягиваем немного больше. Заметим, для того, чтобы точно произвести замер натяжки, необходимо специальное оборудование.
Теперь все снятые узлы и детали можно ставить на место.

После изучения инструкции и просмотра видео обязательно посмотрите наш фотоотчет пред тем, как менять привод.

Процедура замены

Обычно эту работу выполняют на подъёмнике, которого нет в гаражах автовладельцев, поэтому вполне подойдёт смотровая яма. Установив машину, следует затянуть рычаг ручного тормоза, под задние колёса положить упоры. Кроме набора гаечных ключей, понадобится автомобильный домкрат и подставка под кузов автомобиля. Далее работа продолжается в моторном отсеке. Замена ремня ГРМ Лада Ларгус 8 клапанов может быть выполнена примерно в такой последовательности.

Следует открыть капот, отсоединить клеммы аккумуляторной батареи. У моторов К7М дополнительно нужно демонтировать патрубок на впуске, глушитель на впуске.

Далее, независимо от типа мотора, следует сделать:

• Сорвать колёсные болты переднего колеса с правой стороны машины.
• Поднять кузов домкратом, установить подставку, снять колесо.
• Демонтируется защитный щиток картера двигателя, боковой щиток защиты от грязи.
• Теперь снимают ремень, приводящий в работу дополнительное оборудование машины.

Пробка на фиксатор ВМТ

• Доступным способом затормаживают от проворачивания коленчатый вал двигателя, отворачивают болт на шкиве коленвала, снимают его с вала.
• Теперь можно приступать к демонтажу правой опоры силового агрегата, предварительно перед этим под картер мотора подставляют автомобильный гидравлический или винтовой домкрат.
• Если немного опустить мотор, откроется доступ к пробке, которая закрывает гнездо фиксации в неподвижном состоянии коленвал, выворачивают её.
• Далее необходимо снять защитные верхнюю и нижнюю крышки привода механизма ГРМ, вынуть их из моторного отсека.

Защитная крышка на двигателе К7М

• Ставят на место с проставкой болт шкива на коленвал.
• После этого ,вращая головкой болт шкива коленчатого вала, устанавливают поршень первого цилиндра в ВМТ. При этом следят за соблюдением установочных меток.

МОТ 1489

Чтобы удалить ремень привода ГРМ нужно ослабить его натяжение

Для этого на натяжном приспособлении отпускают болт его крепления, он поворачивается в сторону, ремень легко извлекается с двигателя.
Ролик устройства натяжения также демонтируется вместе с шайбой.
Перед установкой нового зубчатого ремня следует внимательно осмотреть все детали привода ГРМ на изношенность, особое внимание уделяют насосу охлаждающей жидкости.. В некоторых случаях он может заклинить, что повлечёт за собой срезание зубьев приводного ремня ГРМ

Ещё раз проверяют совпадение установочных меток в приводе ГРМ

В некоторых случаях он может заклинить, что повлечёт за собой срезание зубьев приводного ремня ГРМ. Ещё раз проверяют совпадение установочных меток в приводе ГРМ.

• Натяжное устройство вместе с шайбой устанавливают на своё место, наворачивают крепёжный винт, но не затягивают его до конца.
• Установку новой детали начинают со шкива на коленвале двигателя, далее следует помпа и шкив распредвала. Нужно следить за натяжением этой ветви ремня ,чтобы не получился прогиб. Необходимо вынуть фиксатор ВМТ для двигателя К7М.
• Натягивают ремень натяжным устройством проворачивая его специальным ключом до совпадения меток.

Одна находится на неподвижной части ролика, другая на подвижной обойме. После их совпадения окончательно затягивают болт натяжного устройства.

Далее собирают всё в порядке, обратном разборке.

После завершения натяжения ремня нужно повернуть коленвал мотора на несколько оборотов, при этом контролировать совпадение всех установочных меток.

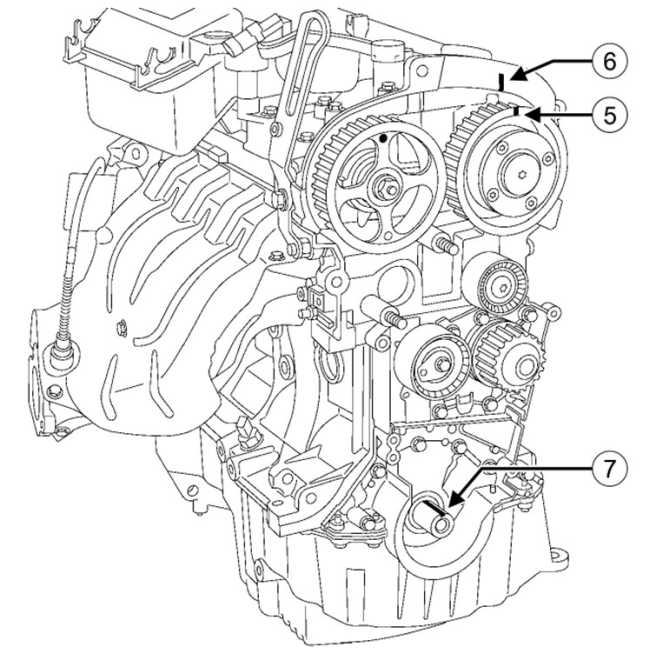

   Метки

Правильное положение поршневой группы относительно клапанного механизма указывает совпадение установочных меток в приводе ГРМ. Их наносят на шкивах коленвала, распредвала, а ответные имеются на блоке цилиндров и задней защитной крышке ГРМ. На шкивах они могут быть в виде конусной выемки или в виде прилива. Корпус масляного насоса имеет отлитую риску.

Метка коленвала

Метка распредвала

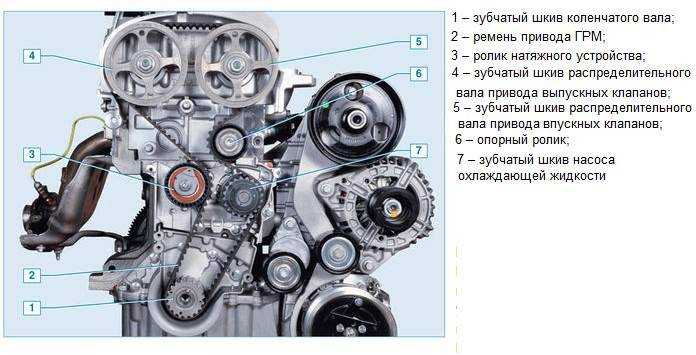

Ремень ГРМ K4M

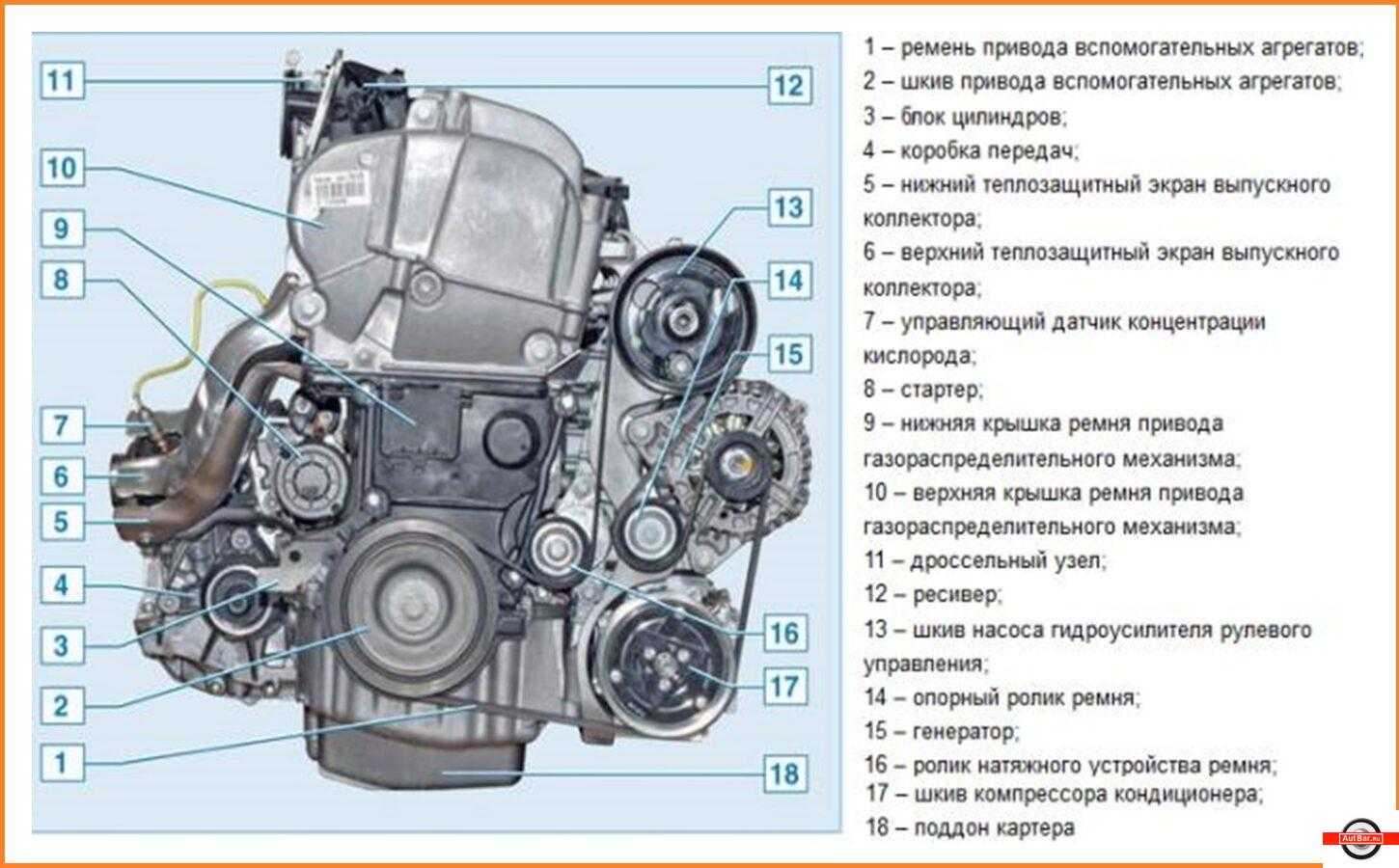

Мотор с маркировкой К4М снабжается специальным ремнем для передачи крутящего момента. Каждые 50-60 тыс. км необходимо осуществлять его замену. В противном случае, при обрыве, может потребоваться капитальный ремонт мотора – что выльется в крупные затраты средств.

Двигатель с такой маркировкой устанавливается на многие автомобили. Например, на Renault Megan, Clio, Simbol, Lada Largus и многие другие. Приобрести новый ремень в магазине не составит большого труда. При покупке нового, как и в случае с другими деталями, встает выбор: оригинал или аналог? Каждый вариант имеет свои преимущества.

Проверка натяжения ремня привода ГРМ на двигателе К4М

Повернуть коленчатый вал на два оборота по часовой стрелке (если смотреть со стороны ГРМ) и до совмещения ранее нанесенных меток (на шкиве фазорегулятора), установить фиксатор ВМТ на блок цилиндров.

Осторожно довести коленчатый вал до упора в фиксатор (головка сменная 18, ключ трещоточный). Снять фиксатор ВМТ с блока цилиндров (фиксатор ВМТ Mot1489 или 67.7820-9701 L)

Снять фиксатор ВМТ с блока цилиндров (фиксатор ВМТ Mot1489 или 67.7820-9701 L).

Убедиться, что подвижный указатель A, рисунок 7, расположен напротив выемки B неподвижного указателя, если это не так:

• — отвернуть гайку 1, рисунок 4, крепления натяжного ролика не более чем на один оборот, удерживая подвижный указатель шестигранным ключом на 6 мм (головка сменная 16, ключ трещоточный);
• — плавно подвести подвижный указатель до совмещения с выемкой, поворачивая эксцентрик по часовой стрелке.

Затянуть гайку крепления натяжного ролика ремня привода ГРМ моментом 27 Нм (2,7 кгс.м) (головка сменная 16, ключ моментный).

Проверка установки фаз газораспределения на двигателе К4М

Перед проверкой установки фаз газораспределения убедиться в правильном положении подвижного указателя A, рисунок 7, натяжного ролика и выемки B неподвижного указателя.

Установить фиксатор 1, рисунок 8, ВМТ на блок цилиндров (фиксатор ВМТ Mot1489 или 67.7820-9701 L).

Осторожно довести коленчатый вал до упора в фиксатор (головка сменная 18, ключ трещоточный). Установить (не прилагая усилий) приспособление 1, рисунок 6, для установки фаз газораспределения (пазы на концах распределительных валов 1, рисунок 5, должны находиться в горизонтальном положении и быть смещены вниз от осей валов) (приспособление Mot1496)

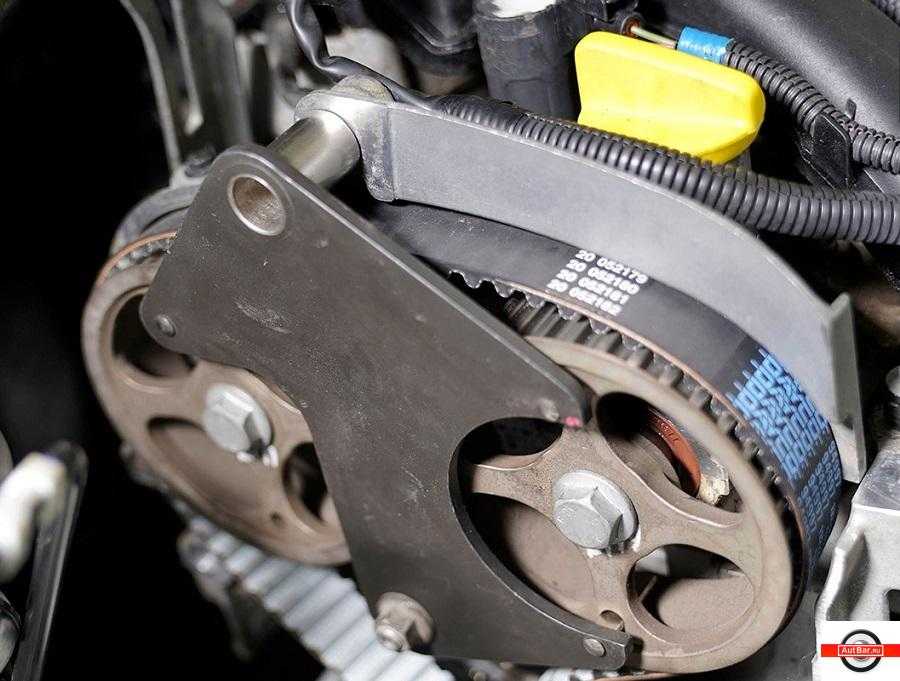

Установить (не прилагая усилий) приспособление 1, рисунок 6, для установки фаз газораспределения (пазы на концах распределительных валов 1, рисунок 5, должны находиться в горизонтальном положении и быть смещены вниз от осей валов) (приспособление Mot1496).

Если приспособление Mot. 1496 не встает на место, то нужно повторно установить фазы газораспределения и отрегулировать натяжение ремня привода ГРМ.

Снять приспособление Mot. 1496 для установки фаз газораспределения.

Снять фиксатор ВМТ с блока цилиндров (фиксатор ВМТ Mot1489 или 67.7820-9701 L).

Установить крышку окна на нижней крышке привода ГРМ, убедившись, что штифт входит в выемку.

Операции общие для всех комплектаций автомобилей

Нанести герметик на резьбу пробки 1, рисунок 1, отверстия под фиксатор ВМТ и завернуть пробку. Момент затяжки пробки 20 Н.м (2,0 кгс.м) (головка сменная Torx E14, удлинитель, ключ трещоточный, ключ моментный).

• Установить правую опору подвески двигателя.
• Установить шкив коленчатого вала.
• Установить ремень привода вспомогательных агрегатов.
• Установить впускной патрубок.
• Установить глушитель шума впуска.

Установка нового ремня ГРМ

1. Так же присутствует стрелочный индикатор правильной натяжке. В последствии при натяжки ремня ГРМ стрелка должна встать напротив прорези.

1. На корпусе водяного насоса имеется паз, туда вставляем отогнутый конец кронштейна натяжного ролика при его установки.

1. Устанавливаем на место натяжной и опорные ролики, гайку натяжного не затягиваем.
2. Одеваем новый ремень ГРМ начиная с зубчатого шкива коленвала далее на опорный ролик и помпу, зубчатые шкивы распредвалов и натяжной ролик. Помним про направление вращения.
3. Снимаем фиксатор распредвалов и натягиваем ремень до совпадения меток на натяжном ролике. Шестигранник на 6.

1. Затягиваем гайку крепления натяжного ролика. Ключ на 13.
2. Вынимаем фиксатор коленвала. Проворачиваем коленвал два оборота и снова ставим фиксатор коленвала и распредвалов. Так же проверяем натяжку. Если все совпало, значит вы сделали все правильно, а если нет придется переставить ремень.

1. Устанавливаем все детали в порядке обратном снятию, забиваем новые заглушки распредвалов, заливаем антифриз.

Это был так называемый академический способ, но есть еще и упрощенный.

Принцип работы:

Двигатель Renault F4P оборудован одним фазорегулятором, установленный в шкиве впускного вала. В фазорегулятор подается масло через электромагнитный клапан, установленный на крышке головки блока цилиндров. Расположение клапана на рисунке.

На клапан подается сигнал на открытие и подачу масла в канал, что позволяет регулировать фазу газораспределения. Электронный блок управления (ЭБУ) подает сигнал на степень открытия клапана. Степень открытия пропорциональна требуемому смещению фаз.

Масло поступает через центральное отверстие крыльчатки и отверстия для подъема плунжера. Под давлением плунжер смещается вниз и освобождает крыльчатку, под действием давления масла лопатки крыльчатки и фазорегулятора поворачиваются в сторону запаздывания закрытия впускных клапанов.

При отсутствии поступающего сигнала на электромагнитный клапан с ЭБУ лопатки крыльчатки возвращаются в исходное положение под действием вращения двигателя, плунжер блокирует всю систему в положении минимального запаздывания открытия впускных клапанов.

На автомобилях с моделью двигателя F4P фазорегулятор действует при соблюдении нескольких условий:

1. Обороты выше 1500 об./мин.
2. Давление во впускном трубопроводе выше 500 бар.
3. Температура охлаждающей жидкости выше 30 градусов.

Многие производители используют данную систему на автомобилях. В их число входят Opel, Renault, Nissan и другие. Такие системы ставят как на бензиновае, так и на дизельные моторы. На последних система используется для снижения вибраций и шумов на всех оборотах.

Основные признаки выхода из строя фазорегулятора:

• затрудненный пуск двигателя;
• посторонний шум при работе двигателя;
• повышенный расход топлива;
• снижение приемистости мотора.

Если при запуске двигателя на холодную слышен металлический треск — то клапан не успевает накачать масло в фазорегулятор.

При запуске двигатель некоторое время работает, потом глохнет. Симптом связан с засорением сетки в электромагнитном клапане. В «САНРЕНО» механики смогут проверить загрязнения в сетке клапана и при необходимости дадут рекомендацию к чистке. Стоимость — 420 рублей.

При неисправности фазорегулятора появляется “Ошибка двигателя”. Что бы ее расшифровать, необходим специальный прибор. Чтение ошибок двигателя стоит 700 рублей.

Причины выхода из строя фазорегулятора:

• Масляное голодание. Возникает либо из-за недостаточного уровня, либо из-за засорения сетки электромагнитного клапана, который регулирует количество и давление. Мастера проверят уровень и при необходимости предложат его долить. Стоимость 1 литра масла, рекомендованного Renault, 350 рублей.
• Использование масла с характеристиками отличных от требуемых в спецификации мотора. Необходимо использовать рекомендованное заводом изготовителем с учетом климатических особенностей.
• Несвоевременная замена масла в двигателе. Это приводит к увеличению отложений в масляных каналах и на сеточку электромагнитного клапана, что приводит к голоданию фазорегулятора и быстрому выходу его из строя.

Что купить

Если вы обнаружили, что ремень ГРМ приходит в негодность и его нужно менять, появляется вопрос покупки. Оптимальный вариант – приобрести оригинальную продукцию от завода изготовителя. Она разработана специально для этой иномарки, поэтому никаких проблем с установкой не возникнет, а также вам не придется беспокоиться за качество (если это не подделка).

Оригинальные детали покупаются согласно каталожному номеру. Это уникальный идентификатор от производителя. Для двигателей с 8 клапанами необходимо использовать Renault 7701477024. Для моторов с 16 клапанами покупайте комплект ГРМ Renault  с каталожным номером 130C17529R

Обратите внимание, что официальные дилеры продают вместе с ремешком также сменные ролики. Стоимость фирменной продукции варьируется от 4 до 6 тысяч рублей

• Contitech;
• Bosch;
• Dayco;
• Gates.

Если говорить о рекомендациях автомехаников, то более трети советуют ставить продукцию фирмы Gates. На втором месте находится Contitech.

При покупке совместимого ремня убедитесь, что он действительно предназначен для вашего автомобиля. Рекомендуется узнать, для какой конкретно модели двигателя предназначен ремешок. Также можете измерить его длину и количество зубьев. Параметры должны совпадать с аналогичными у старого ремня.

При покупке тщательно осмотрите изделие на наличие дефектов или микротрещин (если товар разрешается открыть)

В ином случае, естественно, обращайте внимание на саму упаковку. Предварительно рекомендуем изучить в сети Интернет, как выглядят оригинальные коробки и изделия от вышеописанных компаний. Потрепанная упаковка или низкое качество этикетки с информацией о товаре может говорить, что вы столкнулись с подделкой

Потрепанная упаковка или низкое качество этикетки с информацией о товаре может говорить, что вы столкнулись с подделкой.

Совместимые модели стоят от 1000 рублей и выше. Некоторые товары от Contitech и Gates по стоимости сравнимы с оригиналом. Что из них прослужит дольше, придется определять практическим путем.

Почему так важен ремень

Прежде чем говорить о значении самого ремня, следует рассказать немного о газораспределительном механизме. Это сложный агрегат, главная задача которого – обеспечить наполнение цилиндров и выведение отработанных газов в четко установленные моменты. Возможно это только в одном случае – если коленчатый и распределительный валы работают синхронизировано. За эту задачу и отвечает ремень ГРМ.

Естественно, если деталь порвалась, то необходима замена ГРМ «Рено-Логан». Эта поломка считается критической, так как на машине будет физически невозможно ехать. Опаснее всего, когда разрыв происходит во время движения. Это грозит серьёзными последствиями для двигателя. По этой причине, конечно же, следует проводить регулярный осмотр ремня, чтобы своевременно выявить критический износ.

Что делать при появлении ошибки DF080

Очень часто нарушения в работе электромагнитного фазорегулятора Рено Меган 2 вызывают ошибку DF080, которая при подключении диагностического сканера указывается как неисправность в цепи изменения характеристики распределительного вала. Появление ошибки этого типа свидетельствует о нарушениях в работе электромагнитного клапана «фазёра» или обрыве цепи его подключения к электронному блоку управления.

Для её устранения необходимо в первую очередь проверить исправность клапана (о том, как это сделать мы говорили выше). Если он работает нормально, то причиной ошибки является плохой контакт или обрыв цепи. В этом случае необходимо отсоединить колодку подключения электромагнитного устройства и прозвонить цепь от клапана до ЭБУ мультиметром. Если прибор показал обрыв одного из проводников, то в первую очередь следует осмотреть переходной жгут от двигателя до блока управления. Специалисты говорят о нём, как о самом проблемном и уязвимом месте.

В случае, когда прозвонка цепи показала её исправность, причину неисправности следует искать в самой колодке, в контактной части. Как показывает практика, со временем пины разъёма теряют упругость. Особенно часто это происходит после многократного снятия и подключения колодки к клапану. Чтобы восстановить контакт, необходимо разобрать колодку, извлечь клеммы и поджать их контактные части при помощи тонкой отвертки или шила.

Обратите внимание: чтобы не перепутать полярность подключения, вынимать и ремонтировать пины лучше всего по очереди. Кроме того, учтите, что на каждой клемме есть миниатюрная защелка, которая удерживает контактную часть в колодке. Не следует применять грубую силу – контактная часть извлечется без проблем, как только вы отожмёте фиксатор каким-нибудь тонким инструментом

Не следует применять грубую силу – контактная часть извлечется без проблем, как только вы отожмёте фиксатор каким-нибудь тонким инструментом.

Установка нового ремня ГРМ

1. Так же присутствует стрелочный индикатор правильной натяжке. В последствии при натяжки ремня ГРМ стрелка должна встать напротив прорези.

1. На корпусе водяного насоса имеется паз, туда вставляем отогнутый конец кронштейна натяжного ролика при его установки.

1. Устанавливаем на место натяжной и опорные ролики, гайку натяжного не затягиваем.
2. Одеваем новый ремень ГРМ начиная с зубчатого шкива коленвала далее на опорный ролик и помпу, зубчатые шкивы распредвалов и натяжной ролик. Помним про направление вращения.
3. Снимаем фиксатор распредвалов и натягиваем ремень до совпадения меток на натяжном ролике. Шестигранник на 6.

1. Затягиваем гайку крепления натяжного ролика. Ключ на 13.
2. Вынимаем фиксатор коленвала. Проворачиваем коленвал два оборота и снова ставим фиксатор коленвала и распредвалов. Так же проверяем натяжку. Если все совпало, значит вы сделали все правильно, а если нет придется переставить ремень.

1. Устанавливаем все детали в порядке обратном снятию, забиваем новые заглушки распредвалов, заливаем антифриз.

Это был так называемый академический способ, но есть еще и упрощенный.

Какие могут быть проблемы

• Признаков возникновения неисправности бывает нехарактерный свист из подкапотного пространства (это свистит ремень). Это говорит о том, что скорее всего шкив и ремень имеют сильный прогиб, поэтому, используя инструмент натяжение ремня усиливается, что устранить свистовые звуки. Но при возникновении звука при дефекте регулятора или других проблем – требуется установка нового механизма.
• Самый радикальный вариант для устранения свиста – установка нового ремня и шкива.
• Свист возникает и на деталях с поломанным регулятором. При возникновении свиста и установлении неисправности регулятора данный агрегат снимается со штанного места и устанавливается.
• Также причиной сбоев в работе является неисправность подшипниковых элементов. Они ломаются по разным причинам. Владелец французского авто Рено Логан объемом на 1.6 л с ГУР при установке новой комплектующей должен отталкиваться от советов автоконцерна Рено при покупке новой детали.

Рено отдает предпочтение в этом вопросе генераторам и ремня компании Bosch. Именно такие комплектующие и узлы монтируются базов на седан.

Сейчас можно найти множество альтернатив, но для нормальной работы следует ставить именно комплектующие Bosch.

Установка нового ремня ГРМ

1. Так же присутствует стрелочный индикатор правильной натяжке. В последствии при натяжки ремня ГРМ стрелка должна встать напротив прорези.

1. На корпусе водяного насоса имеется паз, туда вставляем отогнутый конец кронштейна натяжного ролика при его установки.

Паз для ролика.

1. Устанавливаем на место натяжной и опорные ролики, гайку натяжного не затягиваем.
2. Одеваем новый ремень ГРМ начиная с зубчатого шкива коленвала далее на опорный ролик и помпу, зубчатые шкивы распредвалов и натяжной ролик. Помним про направление вращения.
3. Снимаем фиксатор распредвалов и натягиваем ремень до совпадения меток на натяжном ролике. Шестигранник на 6.

Правильная натяжка.

1. Затягиваем гайку крепления натяжного ролика. Ключ на 13.
2. Вынимаем фиксатор коленвала. Проворачиваем коленвал два оборота и снова ставим фиксатор коленвала и распредвалов. Так же проверяем натяжку. Если все совпало, значит вы сделали все правильно, а если нет придется переставить ремень.

Установлен новый ремень ГРМ.

1. Устанавливаем все детали в порядке обратном снятию, забиваем новые заглушки распредвалов, заливаем антифриз.

Это был так называемый академический способ, но есть еще и упрощенный.

Пробег смешной, но срок подошел. Нужно ли менять ремень ГРМ?

«В 2012 году купил Renault Sandero 1.6, 16-кл. двигатель. Прошло 4 года. По рекомендации официального автосервиса нужно менять ремень ГРМ раз в 4 года либо при пробеге 60 тыс. км. Машина снята с гарантии. На данный момент пробег — 25 тыс. км. Возможно мне еще поездить год или два и не менять ремень ГРМ? Или лучше прислушаться к официальному дилеру и поменять? Правда, что в европейском варианте (Dacia Sandero) по регламенту меняется ГРМ раз в 6 лет, либо при 120 тыс. км?»

Для начала заметим, что заявляемый срок службы узлов и деталей, требующих периодической замены, – показатель такой же важный, как и допустимый ресурс по пробегу. Безусловно, это касается и привода ГРМ, ведь резиновый ремень не только изнашивается, но и стареет, а его обрыв может быть чреват серьезными последствиями. В случае с 16-клапанником Renault это «встреча» поршней с клапанами и, как следствие, повреждение последних.

Двигатель К4М, о котором идет речь в письме, помимо Logan/Sandero/Duster в свое время в различных модификациях устанавливался и на другие модели Renault (например, Clio, Megane, Scenic и т.д.), и в европейских руководствах действительно указан интервал замены 120 тыс км, или раз в 6 лет. Можно предположить, что условия эксплуатации в нашем регионе рассматриваются как более тяжелые, отсюда и сокращение по пробегу в два раза и по сроку до 4 лет.

Этой политике, правда, противоречит сервисный план для Lada Largus с точно таким же мотором: замена привода ГРМ для двигателя К4М требуется каждые 120 тыс. км, или раз в 6 лет, то есть соответствует «европейскому» регламенту. Как же так? В свое время в процессе неформального общения с представителями Renault Russia я задавал им этот вопрос – и они посоветовали перенаправить его в Тольятти, дав понять, что для наших условий «европейский» интервал замены они считают слишком большим.

Перестраховка? Возможно. Но при этом гарантируется безотказная работа узлов автомобиля. В конце концов, при определении межсервисных интервалов (не только замены привода ГРМ, но и того же моторного масла или свечей зажигания) всегда закладывается определенный запас, ведь относительно усредненного режима эксплуатации имеются случаи как более мягких, таки более жестких условий.

Стоит ли в таком случае идти на риск и превышать определенный официальным сервисом срок замены привода ГРМ? Тем более что эксплуатация автомобиля была далека от интенсивной. С одной стороны, есть регламент, который официальный сервис обязан соблюдать. Соответственно, и наша рекомендация будет аналогичной: необходимо придерживаться заявленных интервалов.

С другой стороны, нам известны случаи превышения срока/пробега по замене привода ГРМ на автомобилях Renault K4M без каких-либо последствий. А тут еще эта история с Lada Largus… Но давайте так: если вы готовы «дотянуть» до пяти-шести лет, то должны понимать, что будете это делать на свой страх и риск и своим кошельком отвечать за возможные последствия. Вы согласны?

Иван КРИШКЕВИЧ ABW.BY

Как демонтировать ремень?

1. Перед выполнением действий определяем позицию, в которой присутствуют распределительные валы.
2. С этой целью демонтируем резонатор воздушной впускной магистрали и извлекаем заглушки, которые присутствуют в специальных проемах на левом торце головки блока. Удаление заглушек удобно осуществлять с помощью отвертки.
3. Теперь, вращая коленвал, достигаем положения распределительных валов, когда их метки, нанесенные на торцы шестерен, будут совпадать с верхней плоскостью поверхности головки (смотреть с торца мотора).
4. Для обездвиживания распределительных валов применяем приспособление, устанавливаемое в соответствующие пазы на обозначенных валах.
5. Чтобы проверить корректность позиции коленчатого вала, прибегаем к помощи отверстия, находящегося под датчиком мониторинга давления масла внутри агрегата. В нормальном режиме данное отверстие закрыто посредством заглушки.
6. После выворота протекционной пробки в отверстие вкручиваем контрольный болт, длина резьбовой части которого равно 75 мм, а размер и тип самой резьбы – «М10». Если коленвал занял правильную позицию, то наблюдаем возможность полного вкручивания данного болта, который впоследствии упрется в поверхность специальной площадки, расположенной на валу. Это действие также позволит зафиксировать вал от риска провернуться при ремонтных манипуляциях.
7. Теперь ослабляем натяжение ременного передачи. С этой целью «вооружаемся» ключом 13-го размера и ослабляем гайку крепления натяжного ролика. Снятие напряжения в ремне производим путем поворота обозначенного ролика против хода часов.
8. Ослабленный ремень полностью извлекаем с автомобиля LADA Largus.
9. Далее пользуемся возможностью снятия натяжного механизма и опорного ролика (их также заменяем). Для демонтажа самого ролика привлекаем в свой инструментальный набор ключ типа «Торкс» с размером «Т50».
