Поэтапное описание замены цепи ГРМ Almera Classic

ДВС QG16DE Almera Classic имеет ресурс цепи более 150 тыс. км пробега. Гидравлический натяжитель поддерживает правильную работу, предотвращает ослабление привода. Одним из основных преимуществ использования цепного привода над ремнем является долговечность работы: вплоть до срока службы ДВС.

Но наступит момент, когда бортовой компьютер вдруг подаст сигнал «Check engine» о неисправности ДВС. Понадобится компьютерная диагностика двигателя, чтобы выяснить код ошибки, а по нему — неисправность. Код 0330, 0340 поступает от датчика синхронизации работы ГРМ. В дополнение появятся симптомы, указывающие на растяжение цепи:

• двигатель включается трудно;
• дребезжащий шум на оборотах холостого хода, вибрация;
• пропадает ускоряющая мощность;
• металлическая стружка, найденная в масле.

Наилучший способ исключить вероятность серьезного повреждения двигателя — заменить механическую цепь.

Необходимые инструменты

Без подходящих инструментов, руководства по техническому обслуживанию и некоторых технических знаний, сделать замену цепи самостоятельно — рискованное занятие, может иметь серьезные последствия для двигателя QG16DE, если сделаете что-либо неправильно. Помимо обычного гаражного инструмента:

• головки 12−14 мм;
• разводной и динамометрический ключ;
• шестигранник 6 мм.

Понадобятся специальные приспособления для фиксации шестерен, звездочек. Подготовьте тару под масло, антифриз.Тщательно очистите двигатель подходящим моющим средством перед началом работы. Помните, что обезжиривающие вещества и масла, которые смываете с двигателя, создадут угрозу для окружающей среды.

Убедитесь, правильно ли подобрали цепь, сверьте кодировку с оригинальными номерами, указанными в мануале: 13028-4M51A, 130284M51A, 13028-95F0B, 1302895F0B. А вот номера других деталей:

• планка натяжителя — 13091-7J600,
• натяжитель 1.5/1.8 — 13070-AU000,
• успокоитель — 13085-7J600,
• масляная форсунка N16 — 13081-4M500.

После закупки необходимых материалов приступают к ремонту.

Снятие старого привода ГРМ Альмера Классик

Ремонт ГРМ начинают с обесточивания катушки зажигания Альмера Классик, отсоединения кабелей, разъемов. Далее такая последовательность:

• Демонтаж катушек, отмечаем, где какая стояла, чтобы не перепутать при обратной сборке.
• Снимаем хомуты воздуховодов, освобождаем от них крышку клапанов.
• Отвинчиваем болты крышки по инструкции.
• Убираем правую подушку ДВС.
• Сливаем масло в подготовленную емкость через сливное отверстие.
• Отсоединяем масляный фильтр.

• Антифриз сливаем через нижний шланг радиатора.
• Снятие ремня генератора.
• Демонтаж радиатора.
• Освобождаем верхний патрубок.
• Снимаем в сборе крышку головки блока и вентилятор с муфтой.
• Отсоединяем глушитель, откручиваем 3 болта.
• Демонтаж поддона.
• Снятие ремней кондиционера и ГУР.
• Между картером и коленвалом вставляем брусок, для монтажа шкива понадобится головка с удлинителем.
• Открутив шкив водяной помпы, снимаем ее с посадочного места
• Убираем прокладку под насосом.
• Демонтаж маслонасоса.
• Демонтируем правую крышку двигателя.

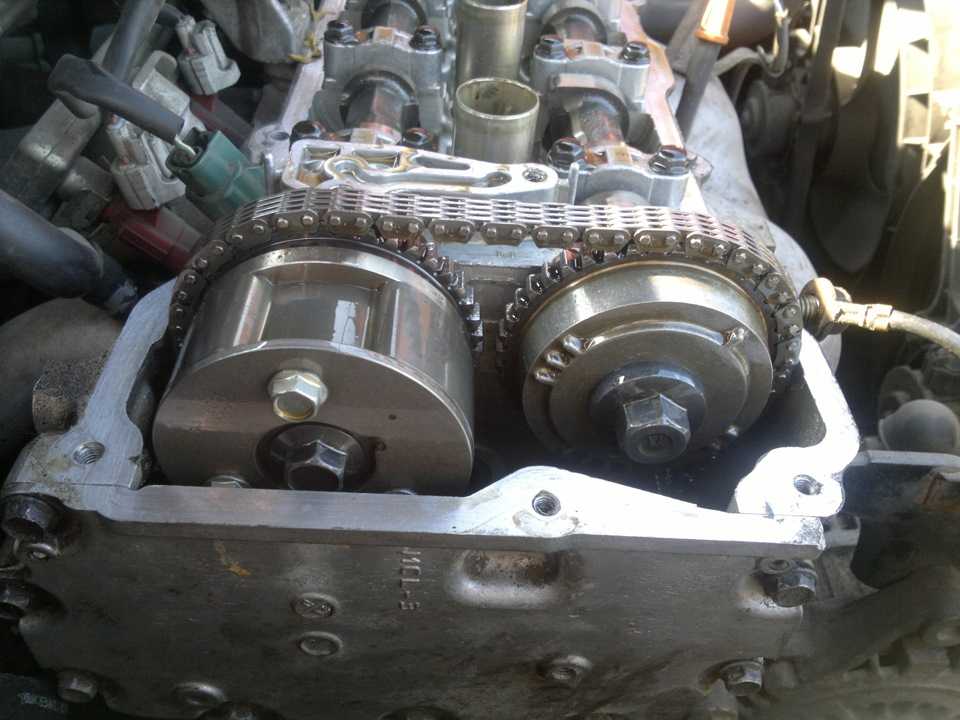

• ГРМ доступен, приступаем к замене привода ГРМ на Альмера Классик.

Установка новой цепи

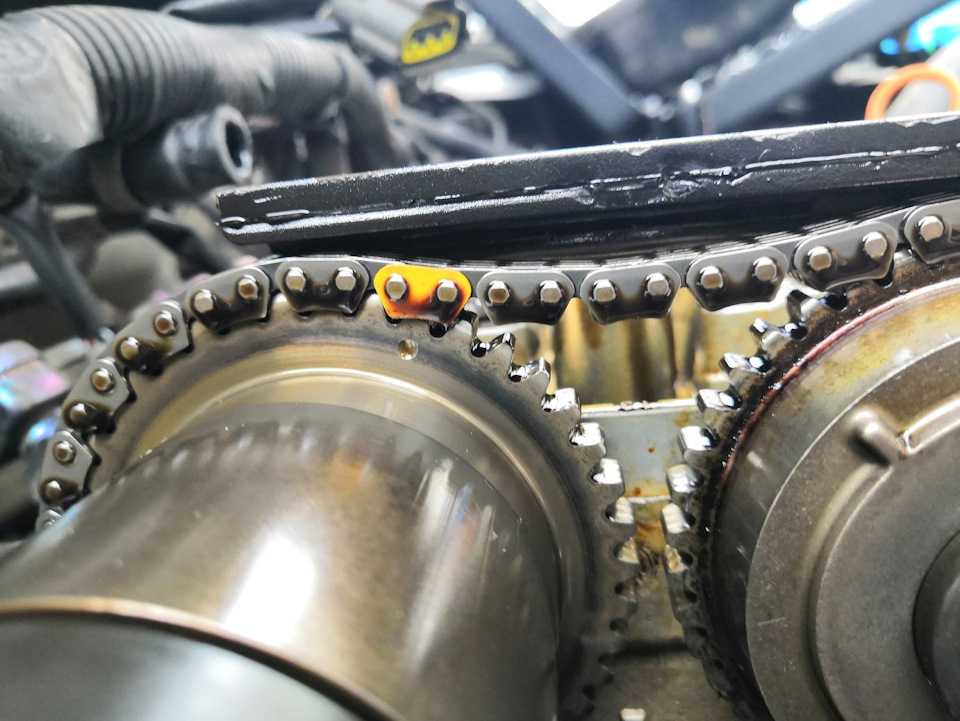

Теперь, когда ГРМ доступен взору, внимательно изучите метки на шестернях валов ДВС QG16DE на Альмера Классик, чтобы понять, как их совмещать. Демонтаж, замена:

• Проворачивая коленвал, устанавливаем первый поршень в положение ВМТ.
• Зафиксируйте распредвал в этом положении,
• Выкручиваем поочередно болты крепления шестерен распредвала.
• Демонтируем верхнюю и нижнюю планки успокоителя, предварительно сняв гидравлический натяжитель.
• Поддеваем привод под шестерню коленвала плоской отверткой.

Теперь она легко снимется.

Сборка

Перед монтажом очистите поверхности, где будет наноситься герметик. Проверьте износ снятых узлов, замените дефектные детали:

• резиновые кольца, втулки;
• герметизирующие прокладки;
• шкивы,
• фильтры, шланги.

Главное при сборке соблюсти правильное положение привода ГРМ. Помните об усилии протяжки болтов — 50 Н*м. Заведите новую цепочку снизу, чтобы совпала черная метка с отметкой на шестерне коленвала. На шестернях распределительного вала светлые метки тоже совпадут.

Прежде, чем делать обратную сборку убедитесь, что все сделано правильно. Выведите первый цилиндр из положения ВМТ (верхняя мертвая точка) вращением коленчатого вала, пока он вновь не займет положение ВМТ. Метки совпали? Значит, привод ГРМ собран правильно.

Продолжайте сборку в обратном порядке, заостряя внимание на правильном сопряжении, устанавливаемых узлов

Какие АКПП устанавливались на Nissan Maxima

Производство машин Nissan Maxima (на европейском рынке более известные как Nissan Maxima QX) началось в далеком 1981 году. Первые автомобили выпускались под маркой Datsun, а с 1984 года они стали относится к марке Ниссан. С того же года «японец» уже мог похвастаться наличием 4-хступенчатой АКПП.

Nissan Maxima QX A32Nissan Maxima QX A33

На протяжении всего долгого пути от простого седана эконом-класса 80-х до полноразмерного авто 2000-х Ниссан Максима сменил несколько типов автоматической трансмиссии, придя в 2008 году к единственному исполнению – роботизированной КПП. Какие коробки «автомат» устанавливались на поколения японского авто можно проследить по таблице, представленной ниже:

Поколение (код кузова)	Годы выпуска	Наименование АКПП
Первое (G910)	1981 – 1984	4-ступ. Jatco L4N71B
Второе (PU11)	1984 – 1988	4-ступ. RL4F02A
Третье (J30)	1988 – 1994	4-ступ. 88-94 RE4F02A, SE 91-94 RE4F04V
Четвертое (А32)	1994 – 1999	4-ступ. RE4F04A/B
Пятое (А33)	1999 – 2002	4-ступ. JF403E
Шестое (А34)	2003 – 2008	4-ступ. RE4F03A, 5-ступ. JF506E

Замена цепи и других элементов ГРМ QG15DE

Смена компонентов конструкции газораспределительного механизма может потребоваться при проявлении следующих признаков:

• снижение тяги автомобиля
• повышенный расход топлива
• неисправность датчика положения распредвала
• образование посторонних шумов в работе ГРМ.

Далее рассмотрим, как заменить вышедшую из строя деталь следующими методами:

• замена в соответствии с заводскими рекомендациями
• смена цепи способом протяжки.

Необходимые запчасти и инструменты

Для проведения замены деталей привода ГРМ QG15DE необходимо подготовить следующие инструменты и материалы:

• набор торцевых головок (размером от 8 до 14) с трещотками разной длины
• разводной ключ
• шести миллиметровый шестигранный ключ
• отвертку с плоским жалом
• герметик
• молоток, зубило
• растворитель
• ветошь
• деревянный брус
• тару для приема отработанного масла и охлаждающей жидкости.

Из запасных частей купите:

Выполнять смену башмаков, гидронатяжителя и звездочки впускного распредвала рекомендуется по мере износа, так они не несут основную нагрузку.

Первый этап замены цепи ГРМ QG15DE

Для демонтажа цепи ГРМ QG15DE понадобится придерживаться следующей последовательности действий.

Отсоединить от аккумуляторной батареи минусовую клемму.

Снимаются катушки зажигания. Для этого отключите от них разъемы питания, открутить фиксирующие болты. После изъятия катушек, следует обозначить их, чтобы не перепутать местами во время обратной сборки.

Демонтируются воздушные патрубки со стороны головки блока цилиндров.

По периметру крышки клапанов выкручиваются крепежные болты.

Снимается клапанная крышка.

Поднимаем мотор QG15DE домкратом, в месте установки компрессора кондиционера.

Для получения необходимого пространства для работы, снимите правую подушку двигателя.

В дальнейшем сливается масло с мотора, посредством выкручивания сливной пробки. Предварительно потребуется установить тару для приема отработки.

Выкручивается масляный фильтр двигателя.

Выкрутив заливную и сливную пробку радиатора, выполнить полное опорожнение.

Демонтируются приводные ремни.

На данном этапе потребуется снять глушитель, чтобы получить доступ к поддону картера. Для этого выкрутите три болта и гайки на шпильках коробки передач. С последними могут возникнуть проблемы, так как добраться к ним очень сложно. Для упрощения процесса, рекомендуется демонтировать пластину КПП закрывающую маховик. Она зафиксирована двумя болтами.

Открутив по периметру крепежные болты, снять поддон мотора.

Теперь потребуется снять шкив коленчатого вала, который удерживается болтом. Для фиксации шкива необходимо подставить деревянный брус между коленвалом и боковой частью картера.

Демонтируется масляный насос.

Выполняется разборка, снятие правой крышки мотора QG15DE.

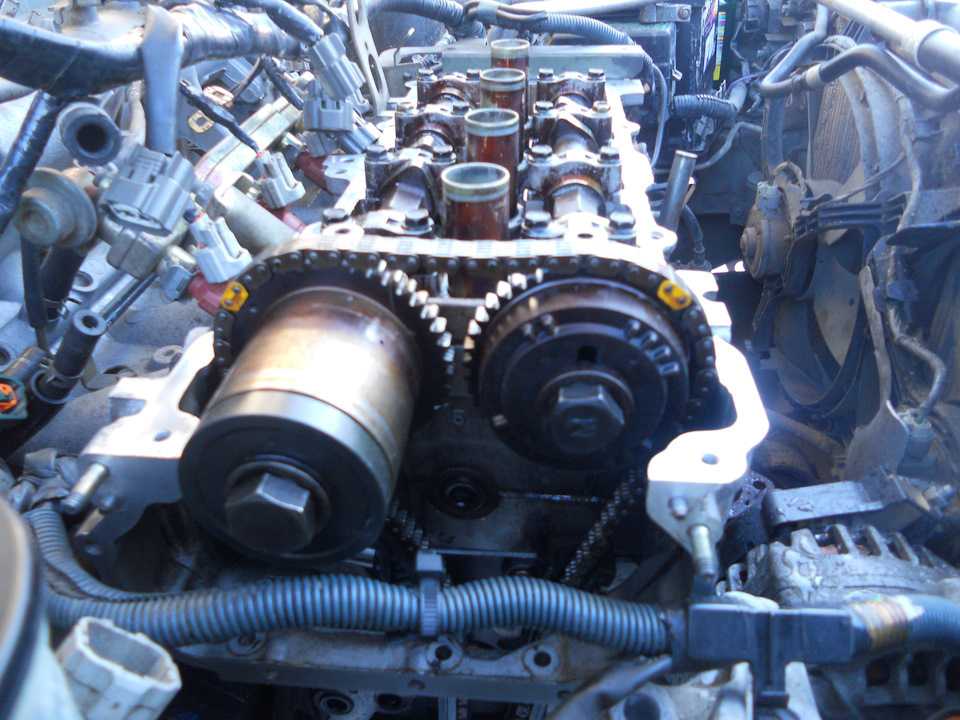

После выполнения указанных мероприятий, будет получен доступ к приводу ГРМ.

Снятие цепи, взвод муфты QG15DE

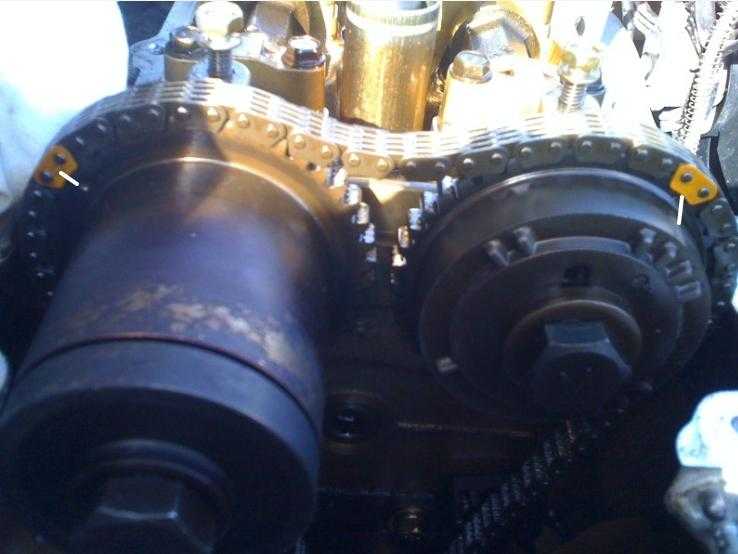

Перед демонтажем старого привода газораспределительного механизма, выставите в верхнюю мертвую точку первый поршень таким образом, чтобы одновременно совпали метки на шестернях. Для этого вращайте коленчатый вал до требуемого момента. Указанную работу рекомендуется выполнять вдвоем.

После совмещения меток потребуется разблокировать муфту компрессором

При этом важно не нарушить положение меток, иначе будут наблюдаться проблемы с зажиганием после установки новой цепи ГРМ

Дальнейшие действия должны выполняться в соответствии с заводскими рекомендациями:

• Открутить фиксирующий болт впускного распределительного вала. Предварительно зафиксировав распредвал разводным ключом.
• Необходимо провернуть муфту со звездой относительно распределительного вала.
• Цепь перекидывается на один зуб.
• Блокируется муфта, проверяется совпадение меток.

После этого можно приступать к демонтажу элементов газораспределительного механизма, придерживаясь следующей очередности:

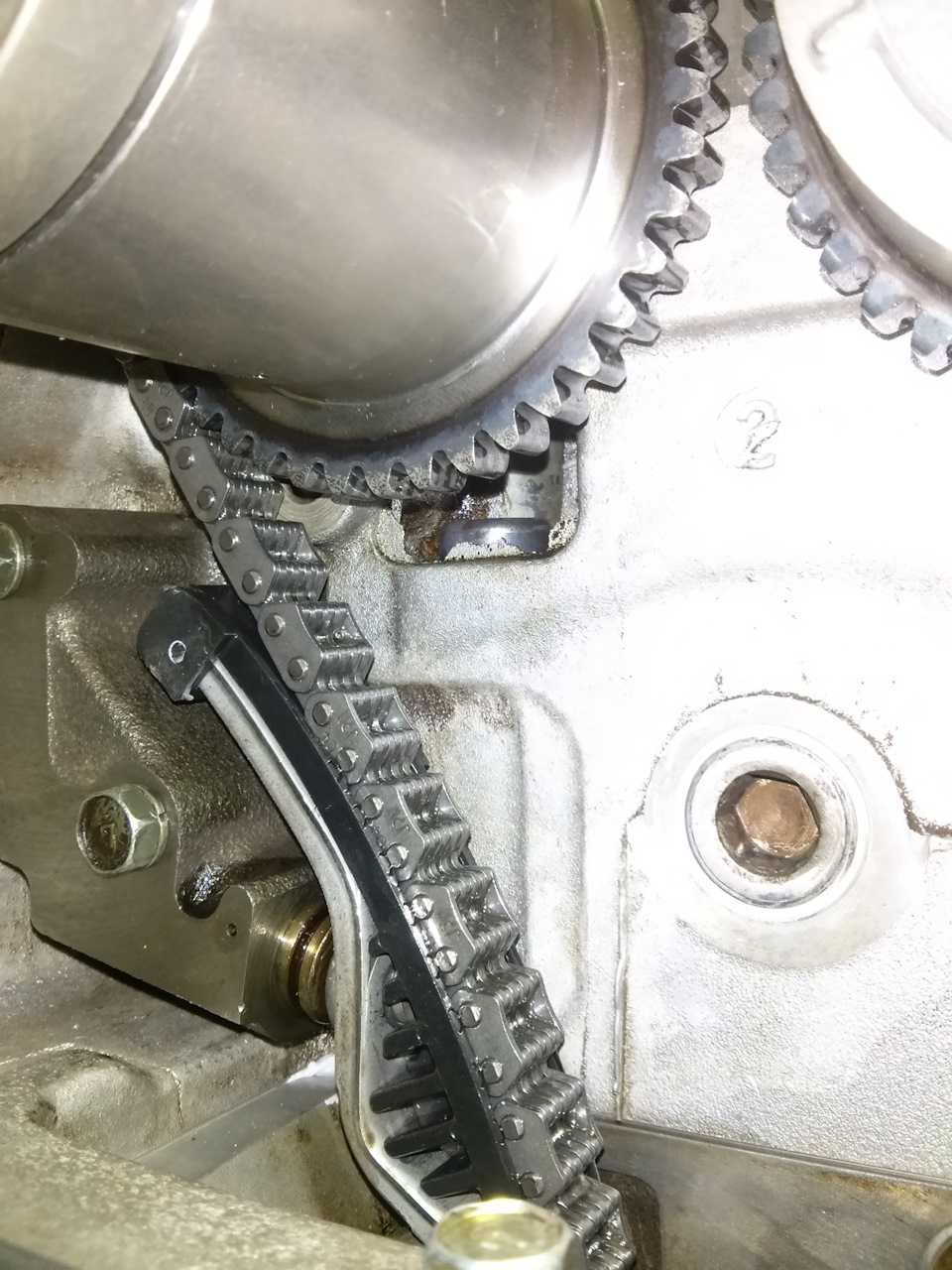

• гидронатяжитель
• натяжная планка успокоителя
• привод ГРМ
• нижняя шестерня.

Сборка

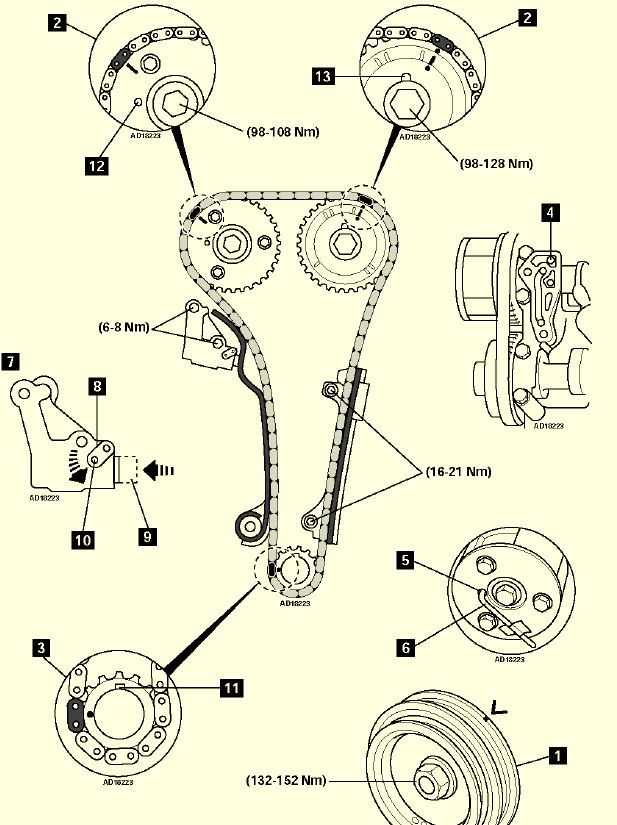

Во время монтажа цепи ГРМ QG15DE сопоставите все метки. Сначала потребуется установить муфту, проворачивая ее до момента совпадения пазов. В дальнейшем потребуется вставить шестигранник в технологическое отверстие муфты, что позволит исключить проворачивание механизма.

Если метки не совпадут, то потребуется разблокировать муфту, провернуть по отношению к распределительному валу. После этого пивод перекидывается на один зуб. Далее устанавливаются уплотнительные резиновые кольца в посадочном месте маслонасоса. Дальнейшие действия по сборке выполняются в обратном порядке.

Замена Цепи Ниссан Примера Р12.2.0

03 Июл

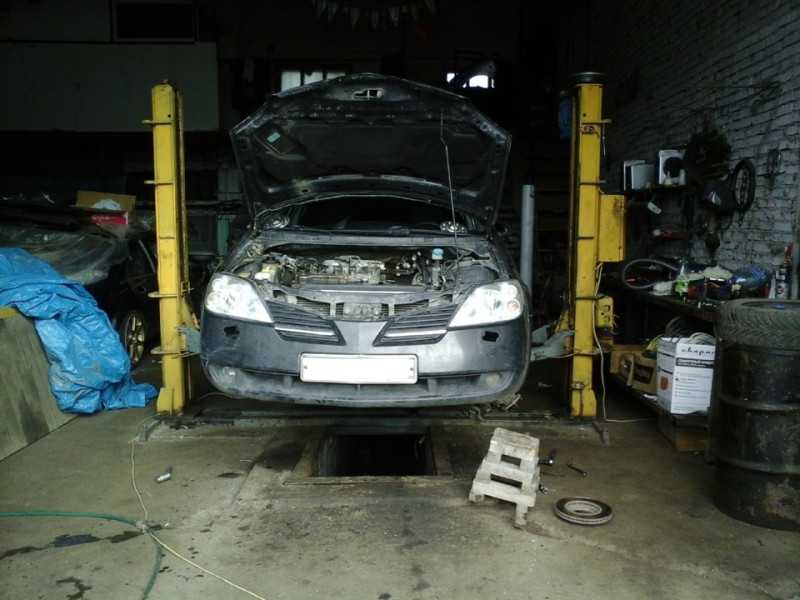

Подмена цепи ГРМ Ниссан Примера

Если слышны посторонние звуки и вибрации в области нахождения ремня ГРМ, то, вероятнее всего он растянулся либо очень износился. Потому подмена цепи ГРМ Ниссан Примера нужна немедля.

Без помощи других провести эту функцию можно в течение 3-х часов

Беря во внимание цена работы на сервисе, которая добивается 200 баксов, лучше произвести подмену без помощи других. Узнав стоимость замены цепи было решено менять Первые шаги 2 Замена цепи. Р12 1,6 механика

Р12 1,6 механика.

Gena Запустить двигатель на холодную и внимательно Ниссан примера п12 Необходимо подчеркнуть, что нет необходимость разбирать агрегат во время проведения этой процедуры. Необходимо только попросить друга посодействовать для вас, если пригодится съездить за запчастями. замена выхлопной зеркалами ниссан примера П11 примьера 2001 г. р12 2.

0 правый Чтоб у вас все вышло отменно, следуйте предоставленной ниже аннотации:

Шаг 1 Вынимаем крышку клапанов и сепаратор масла. Будьте аккуратны, находится риск разрушить прокладку, расположенную меж головкой блока цилиндров и крышкой. Можно узреть цепь, выдвинув до конца натяжной ролик. Смотрите на количество зубьев и сравните с тем, что установлен у вас на движке.

Шаг 2 Ставим автомобиль в нейтральную передачу и поворачиваем руль на право, устанавливаем головку на гайку крепления звездочки коленчатого вала на 27 мм и медлительно начинаем крутить его по часовой стрелке. Устанавливаем поршень в положение 1.

В таком месте штифт, который находится совместно с самим блоком, должен находиться между шестью метками, нанесенными на звездочке коленчатого вала. Ниссан Примера р11, р12 расход топлива на двигателях 1.6 Сейчас анализируем шкив распределительного вала.

В случае отсутствия меток, произведите один полный оборот.

Ниссан примьера 2004 года кузов QP12 ремонт двигателя QG18DE Nissan Primera

Ниссан примьера 2004 года кузов QP12 ремонт мотора QG18DE замена цепи ГРМ , м/с колпачков , поршневых колец.

Шаг 3 Все расположения записываем. Nissan Primera 2.0 tekna Замена цепи QR20. Sanches31rus был 1 неделю Устанавливаем автомобиль в передачу и ослабеваем закрепляющий болт более изношенного шкива. Ниссан Примера Р12 в России с рабочим объёмом 1,8 и 1,6 либо двигатель. Возьмите с собой эту деталь и двигайте в автомагазин.

Шаг 4 Вынимаем натяжной ролик и внешную цепную направляющую.

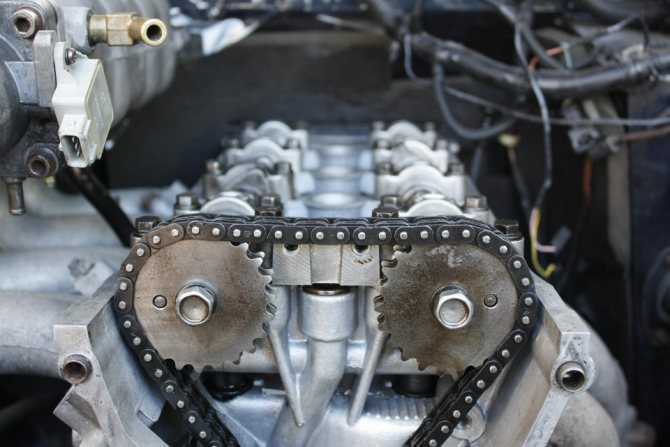

Шаг 5 Вынимаем распределительные валы.

Не путаем размещение верхних мерок, их необходимо снять. Лучше обозначить маркером. Как раз когда был снят один распределительный вал, нужно наживить на установочные позиции крепление, чтоб его не утратить.

Шаг 6 Без труда разъединяем звездочку старенькой цепи. В случае если нет замка на предшествующей цепи, нужно подпилить ратфилем и разъединить звенья.

Шаг 7 За ранее подготовив новейшую цепь, разъединяем старенькую.

Вначале метки после установки могут не встать на исходные позиции из-за наличия пружины, которая давит на кулачки.

Шаг 8 Надеваем цепь в натянутом положении и помечаем с помощью клапанных пружин деяния. Электронная обманка лямбда зонда Ниссан Примера + пламягаситель, в разрыв цепи 2-го лз.

Отсчитываем ровно 21 звено и помечаем его. Оно должно попасть на зуб распределительного вала с левой стороны.

Стоимость услуг по ремонту акпп Ниссан Примера Замена масла с разрыв цепи Метка распределительного вала должна соответствовать с меткой на шкиве.

Шаг 9 Устанавливаем ролик натяжения цепи и проверяем расположения коленчатого и распределительного вала. Если все правильно, вращаем несколько оборотов для принятия правильной позиции.

Шаг 10 Ставим направляющую цепь, свечки, крышку клапанов и сепаратор. Какое и сколько масла заливать в Renault Megane 2 . Период замены масла в Renault Megane 2. Рено для Затягиваем все болты и заводим авто движок. Процесс подмены цепи ГРМ Ниссан Примера можно считать удачно завершенным.

Источник

Замена ремня ГРМ Nissan Qashqai

Замена ремня ГРМ (газораспределительного механизма) с сохранением дилерской гарантии! Приезжайте к нам, если подошёл регламент замены ремня ГРМ, а также при появлении признаков его износа:

• двигатель запускается с трудом или вообще не заводится, а стартер срабатывает
• выхлоп стал чёрным
• слышен тикающий звук при работе ДВС

Мы оперативно проведём замену ремня ГРМ, по необходимости – ремней навесного оборудования, а также диагностику ДВС и газораспределительного механизма.

ФУНКЦИОНАЛЬНОЕ ПРЕДНАЗНАЧЕНИЕ РЕМНЯ ГРМ

Замена ремня ГРМ является частью планового технического обслуживания автомобиля Nissan Qashqai и играет важную роль в работе двигателя транспортного средства. Несвоевременная замена ремня может привести к сбою в работе мотора, а обрыв к деформации клапана газораспределительного механизма и необходимости проведения капитального ремонта двигателя.

Все детали газораспределительного механизма тесно связаны друг с другом, впрыск воздушно-топливной смеси приводит в движение поршень цилиндра двигателя, который в свою очередь толкает коленчатый вал, связанный ремнем привода с распределительным валом. Таким образом, происходит движение распредвала, который регулирует частоту движения клапанов. Ремень ГРМ Nissan Qashqai связывает между собой шестерни и передает крутящий момент от коленчатого вала к распределительному, влияя на скорость его вращения. При исправности системы частота их оборотов должна быть равна.

ВИДЫ НЕИСПРАВНОСТЕЙ РЕМНЯ ГРМ

1. Износ ремня ГРМ приводит к изменению силы передачи крутящего момента от коленчатого вала к распределительному, в результате происходит изменение частоты движения поршней и клапанов двигателя. Это в свою очередь ведет к сбою в работе газораспределительной системы, быстрому нагреванию двигателя и как следствие уменьшению мощности мотора и росту потребления топливной смеси. Для надежной и бесперебойной работы мотора необходимо чтобы клапаны закрывались и открывались в одной частоте с поршнями двигателя. Если из-за износа, возникает проскальзывание ремня ГРМ, это может стать причиной обрыва.
2. Обрыв ремня ГРМ Nissan Qashqai – является самым опасным для двигателя повреждением. В случае возникновения такой неисправности распределительный вал перестает быть связанным с коленчатым валом и может остановиться совершенно произвольно в таком положении, при котором какой-либо из клапанов газораспределительного механизма будет открыт. В этом случае поршень, двигаясь вверх, может столкнуться с клапаном, что приведет к его деформации. В этом случае двигателю автомобиля грозит серьезный ремонт. Необходимо отметить, что обрыв ремня ГРМ не происходит неожиданно, практически всегда это сопровождается изменениями в работе двигателя автомобиля, уменьшению его мощности, изменению потребления бензина, возникновению посторонних писка, скрипов и т.д.

Для предупреждения и профилактики работы газораспределительного механизма необходимо периодически производить замену ремня ГРМ, это сохранит мотор автомобиля Nissan Qashqai от поломки, предупредит преждевременный износ двигателя и увеличит срок его эксплуатации.

ПРИЧИНЫ И ОЦЕНКА ИЗНОСА РЕМНЯ ГРМ

Износ ремня ГРМ происходит по ряду причин, избегая которые можно продлить срок службы двигателя автомобиля.

• эксплуатация автомобиля Nissan Qashqai в экстремальных условиях. Частая езда по грунтованным дорогам, буксировка прицепов, тяжелых грузов, передвижение на повышенных скоростях приводит увеличению нагрузки на коленчатый вал, раскручиванию его до максимальных оборотов, что приводит к стиранию ремня ГРМ и ускорению его износа.
• технические неполадки в двигателе Nissan Qashqai. Течь антифриза или масла в течении продолжительного промежутка времени может приводить к химическому повреждению ремня ГРМ, образованию на нем трещин, расслоения и как следствие его обрыву.
• на автомобиле используется некачественный ремень ГРМ, материал которого не устойчив к воздействию негативных факторов окружающей среды.
• заклинивание натяжного или паразитного ролика приводит к натяжению ремня ГРМ и его обрыву.
• при износе подшипников водяной помпы и его остановке возникает резкий рывок от коленчатого вала и обрыв ремня.

Замена цепи ГРМ на QG18DE, QG16DE Nissan Primera 2001-2007

• Набор торцевых головок
• Молоток
• Съемник для шкива
• Отвертка плоская
• Кусачки
• Брусок из дерева
• Набор ключей
• Разводной ключ
• Домкрат
• Выколотка

Детали и расходники:

• Цепь ГРМ Nissan 13028-4M51A
• Планка натяжителя цепи Nissan 13091-7J600
• Направляющая цепи ГРМ Nissan 13085-7J600
• Масло
• Фильтр
• Ремень генератора
• Кольцевые уплотнения помпы (2 шт.) и масляного насоса 15066-5E510 (2 шт.).
• Герметик
• Очиститель карбюратора
• Тормозная жидкость в качестве раскислителя ржавчины

1. Передняя крышка головки цилиндров

2. Звездочка распредвала (впуск)

4. Звездочка распредвала (выпуск)

5. Натяжитель цепи

7. Плунжер натяжителя цепи

8. Направляющая цепи ГРМ в месте изгиба

9. Кольцевое уплотнение

10. Регулировочный рычаг насоса гидроусилителя

11. Шкив коленвала

12. Передний сальник

13. Передняя крышка

14. Направляющая натяжителя цепи ГРМ

15. Установочный штифт

16. Цепи ГРМ

17. Ведущая втулка масляного насоса

18. Звездочка коленвала

19. Кольцевое уплотнение (с заплечиком)

20. Вспомогательный болт головки цилиндров

Перед установкой нанесите свежее моторное масло на компоненты, отмеченные на рисунке.

1. Закатите автомобиль на подъемник.

2. Отсоедините кабель заземления от аккумулятора.

3. Снимите ремни привода вспомогательных агрегатов (компрессора кондиционера, генератора и водяного насоса, гидроусилителя рулевого управления, более подробно здесь.)

4. Снимите с коленчатого вала шкив привода вспомогательных агрегатов. Более подробно здесь.

5. Снимите головку блока цилиндров. Более подробно здесь.

6. Снимите водяной насос.

7. Выверните два болта крепления регулировочного кронштейна насоса гидроусилителя рулевого управления и снимите кронштейн.

8. Снимите масляный картер. Более подробно здесь.

9. Выверните два болта крепления маслоприемника и снимите его.

10. Выверните десять болтов крепления крышки цепи привода газораспределительного механизма.

11. Снимите крышку.

12. Снимите втулку масляного насоса и снимите цепь.

13. Внимательно осмотрите башмаки натяжителя и успокоителя цепи. Если на них есть следы износа, замените башмаки, вывернув болты их крепления.

14. Установите цепь привода газораспределительного механизма на шестерню коленчатого вала, совместив синюю метку на цепи с меткой на шестерне, и аккуратно уложите цепь на башмаки натяжителя и успокоителя.

15. Установите крышку цепи газораспределительного механизма в обратном порядке, предварительно очистив ее от остатков старого герметика, заменив уплотнительные кольца и нанеся новый герметик, как показано на фото.

16. Установите головку блока цилиндров в порядке, обратном снятию.

17. Установите на место втулку масляного насоса.

18. Установите на коленчатый вал шкив привода вспомогательных агрегатов.

19. Установите все остальные ранее снятые детали в порядке, обратном снятию.

Проверка после установки

С тем чтобы дать герметику затвердеть, проводите проверку не менее, чем через 30 минут после выполнения последней операции по установке компонентов на герметик. Прогрев двигатель, проверьте, нет ли утечки моторного масла из компонентов.

ПОЛЕЗНЫЕ СОВЕТЫ

Обратите внимание, на крышку головки. Она очень тонкая, и имеет имеет внутри направляющие, которые очень нежелательно повредить при демонтаже

В статье не хватает :

• Качественных фото ремонта
• Фото инструмента
• Фото деталей и расходников

Источник

Алгоритм замены своими руками

На сегодняшний день существуют однорядные и двухрядные цепи ГРМ. Они отличаются количеством звеньев (114 и 116). Каждая из этих разновидностей имеет свои преимущества и недостатки:

1. Например, первые увеличивают мощность двигателя, снижают его шумность.
2. Экземпляры с двумя рядами характеризуются надежностью и повышенным ресурсом.

Для замены изношенного цепного привода понадобятся следующие инструменты:

• специальный ключ для регулировки натяжения;
• большая отвертка или «фомка»;
• натяжной инструмент;
• автомобильный набор гаечных ключей;
• специальное устройство для снятия стопорных колец;
• устройство для фиксации маховика.

Перед этой процедурой нужно обесточить АКБ, сняв с нее клеммы. Работы по замене цепного привода нужно проводить по следующему алгоритму:

• вначале снять кожух газораспределительного механизма;
• демонтировать картерную защиту двигателя, открутив болты ключами на 13,17;
• выкрутить крепежные элементы компрессора, снять ремень;
• убрать бачок жидкости для ГУР, патрубки системы охлаждения автомобиля;
• выкрутить крепежные элементы генератора, отсоединить от него клемму, снять этот агрегат для облегчения доступа до цепи ГРМ;
• открутив болты, снять шкив помпы;
• на последнем этапе снять защиту цепи газораспределительного механизма, демонтировать изношенный цепной привод.

После проведения демонтажа следует можно переходить к установке нового элемента:

• вначале зафиксировать маховик, сняв стартер, закрепив вместо него устройство фиксации;
• во время регулировки муфты поставить коробку передач в нейтральное положение;
• прокрутить муфту по часовой стрелке на 11 оборотов;
• закрепить коленчатый вал, вставив болт на место заглушки;
• отметить положение маховика, чтобы по метке регулировать цепь;
• извлечь держатель подушки двигателя;
• снять крышку зубчатого шкива, установить новую цепь ГРМ, заменив по необходимости изношенные ролики;
• в конце процесса закрепить натяжитель.

После затяжки болтов коленчатого вала необходимо сверить расположение метки на маховике. При совпадении произвести сборку в обратном съему порядке.

Таким образом, задача цепи ГРМ является довольно сложной, поэтому новичок вряд ли справится с этим. Если автомобилист не уверен в своих силах, то лучше обратиться за профессиональной помощью на СТО.

Источник

Задние амортизаторы Кашкая J10 и J11

Задние амортизаторы Кашкай первой и второй генерации не разграничиваются на правые и левые. Типизация сохраняется – в качестве критерия выступает длина рабочего хода штока и страна-производитель.

Номера в каталоге, позволяющие найти нужную деталь для замены:

• E6210BR04A – первый тип на j10;
• E6210JE21B, E6210BR05A (европейский рынок), E6210JD03A (японский рынок) – второй тип;
• 56210BM90A – петербургская сборка j11;
• E62104EA2A (Центральная Европа), E62104EA3B (Восточная Европа) – английская сборка j11.

Аналоги амортизационных стоек на задние колеса также покупают чаще ввиду невысокой стоимости. Каталожные номера выглядят следующим образом:

• первое поколение и тип – 315164 (Sachs), JGT1164T (TRW);
• первое поколение и второй тип – 314039 (Sachs), JGT1042T (TRW);
• версия из Англии, вторая генерация – 349078 (KYB), V11-035 (Jett).

Ремень ГРМ

Двигатель любого автомобиля довольно-таки непростой технологический механизм. Каждая его часть гениальными инженерами рассчитана с допуском до микронов, и работает он с точностью до миллисекунд. Движущиеся части связаны между собой с максимальным расчетом. Это стало возможным благодаря скрупулезной точности газораспределительного механизма. ГРМ является сердцем любого двигателя работающего по принципу внутреннего сгорания топлива. Ремень ГРМ представляет собой толстый резиновый с впрессованной в него нитчатой тканью зубчатый ремень. Он надевается на звездочки обоих валов: распределительного и рядом расположенного коленчатого, а также приводит в движение водяную помпу.

Газораспределительная система и не менее важная система зажигания полностью синхронизированы. Метки грм и регулировочные метки системы зажигания помогают добиться данного эффекта. На данный момент существуют оригинальные ремни ГРМ на Ниссан Альмера N16 с артикулом 1680600QBB, а также их аналоги должного качества. В таблице указан артикул и примерная цена на данные товары.

Товар	Артикул	Стоимость в рублях
Ремень ГРМ Gates	5578XS	1500
Комплект (ремень+ролик) ГРМ Gates	K025578XS	3500
Ремень ГРМ Bosch	1987949565	1400
Ремень ГРМ LYNXauto	123CL27	1000

Это наиболее востребованные товары ГРМ, которые пользуются наибольшей популярностью среди владельцев Nissan Almera N16.
