Устройство тормозной системы ваз 2107

Замена заднего барабана на ВАЗ 2107

В подавляющем большинстве случаев замена барабана является единственным выходом для автовладельца. Исключением являются ситуации, перечисленные выше, когда проблему можно устранить с помощью проточки. Но так как далеко не у всех автолюбителей есть знакомый квалифицированный токарь, то многие предпочитают не возиться с восстановлением давно отжившей своё детали, а просто покупают новые барабаны и устанавливают их. Для установки нам потребуются следующие вещи:

• новый барабан для ВАЗ 2107;
• комплект накидных ключей;
• крупная наждачная бумага;
• домкрат.

Последовательность замены

Перед началом работы одно из задних колёс машины поддомкрачивается и снимается. Перед началом этой подготовительной операции необходимо убедиться, что машина надёжно зафиксирована противооткатными башмаками.

1. После снятия колеса открывается доступ к барабану. Он держится на направляющих шпильках, которые на фото отмечены красными стрелками. Гайки на шпильках откручиваются. После этого барабан следует слегка потянуть на себя, и он сойдёт с направляющих.

Видео: меняем задние барабаны на «классике»

Итак, поменять тормозной барабан на «семёрке» — задача несложная. Она под силу даже начинающему автомобилисту, хотя бы раз державшему в руках монтировку и гаечный ключ. Таким образом автолюбитель сможет сэкономить около 2 тыс. рублей. Именно столько стоит замена задних барабанов в автосервисе.

Замена суппорта и тормозных колодок ВАЗ 2107

На диске появилась черная пыль, и слышался небольшой писк при движении, диск грелся очень сильно, до того, что солидол в ступице начинал нагреваться и дымить.Вскрытие показало, что один из цилиндров заклинило, и он держал колодку, которая стерлась уже почти в ноль. Колесо не крутилось.Для сравнения — новые и старые колодки:

А вот и заклинивший цилиндр:

Второй цилиндр был уже тоже на подходе, и можно было бы поменять сами цилиндры. Но я решил взять суппорт в сборе. Во-первых, так проще менять, во-вторых, не возникнет проблем с трубками, с выбиваниями-шплинтованиями и т.д.Спасибо ютубу, за то что там миллион инструкций, как чинить что угодно. Благодаря видеозаписям, без проблем всё быстро сделал.Для начала зажал тормозную трубку струбциной:

Потом:1) Открутил тормозной шланг (ключ на 14);2) Открутил два болта сзади суппорта — один ввверху, второй снизу (вороток на 17);3) Просто потянул и снял суппорт;Всё собрал в обратном порядке.Но колодки, которые были в комплекте мне не понравились. Видно, что они там лишь бы что-то всунуть. Купил вроде как немецкие колодки SCT.Колодки тоже меняются очень просто и быстро. Тоже по видео в ютубе всё делал)Собрал всё в обратном порядке, открутил штуцер прокачки, дал тормозухе потечь, и закрутил.Колесо крутится отлично. Проехался — тормозит, не греется.Но увидел на диске след мокрый от тормозухи. Опять снял колесо, и увидел, что на супорте трубки тормозные еле прикручены. Хз, может на заводе религия запрещает закручивать до конца. Закрутил трубки сильнее, и течь прекратилась.Итого:Суппорт — 870 грнКолодки — 158 грнТормозуха на долив — 47 грнСтрубцина — 55 грн

Как заменить тормозной барабан на ВАЗ 2101-ВАЗ 2107?

Примечание! Замена барабана проводится на вывешенном автомобиле и при опущенном ручном тормозе, поэтому учтите это когда будете приступать к замене!

Снятие: 1) В самом начале операции, вам придётся снять нужно для вас колесо с автомобиля и оставить после этого автомобиль висеть в воздухе. (О том как снять колесо, см. в статье под названием: «Замена колёс на автомобиле»)

2) Затем возьмите в руки гаечный ключ или накидной (Без разницы, какой будет удобнее) и с помощью него выверните оба направляющих штифта которые крепят барабан к ступице, а после того как штифты будут вывернуты, потяните за барабан и тем самым снимите его с автомобиля.

Примечание! Если барабан у вас не будет сниматься, тогда возьмите два болта М8 и заверните их в те отверстия в которые они подойдут, но заворачивайте оба болта равномерно, то есть наживите сперва оба болта и по не многу каждый подтягивайте и тем самым вы увидите как барабан начнёт сниматься с автомобиля!

3) После того как барабан будет снят, с помощью наждачной бумаги зачистите посадочную поверхность фланца полуоси как показано на рисунке ниже, от грязи и ржавчины.

Примечание! Когда грязи на поверхности фланца полуоси не будет (Поверхность ещё для наглядности указана красной стрелкой на фото ниже), тогда при помощи графитной смазки или смазки ЛСЦ-1, смажьте эту самую поверхность фланца, а кроме неё ещё смажьте всё то место которым сам барабан устанавливается на фланец полуоси (Данное место ещё указана синей стрелкой)!

Установка: 1. Новый барабан устанавливается на своё место в обратном порядке снятию, но при установке вам придётся проделать кой какую операцию, а именно сядьте в автомобиль и потянув за рукоятку откройте капот у него и после этого подойдите к подкапотному пространству, там разыщите бачок в котором находится тормозная жидкость (Указан стрелкой), после его нахождения посмотрите сбоку на него и тем самым вы узнаете сколько в нём находится тормозной жидкости, если она будет достигать отметки MAX, то в таком случае возьмите медицинский шприц или же резиновую грушу и с её помощью выкачайте немного жидкости из бачка, прото для того чтобы она не вылилась из него когда вы будете сводить тормозные колодки вместе.

2. Теперь насчёт сведения тормозных колодок вместе, во-первых возьмите в руки две монтажных лопатки и с их помощью проведите всю операцию по сведению колодок друг к другу, для этого обоими лопатками упритесь в отбортовку тормозного щита (Одно из двух мест куда нужно упереться в тормозном щиту указано на фото синей стрелкой) и используя лопатки как рычаг, сведите с их помощью как показано красными стрелками обе тормозные колодки друг к другу, до самого упора.

Примечание! Если после вышеописанной инструкции у вас барабан так и не будет устанавливаться на своё место (То есть ему не дают тормозные колодки), тогда залезайте под днище автомобиля и там разыщите трос ручника (Перед тем как лезть под автомобиль, проверьте опущен ли у вас ручник или же нет, в том случае если опущен то делайте данную работу, а если он окажется поднят тогда опустите и снова попробуйте установить тормозной барабан на своё место) и после чего до упора ослабьте регулировочную гайку которая этот трос натягивает, более подробно о том как это сделать, читайте в статье: «Регулировка троса ручника» пункты 1-2 вам нужно будет изучить чтобы понять как ослабить регулировочную гайку!

3. Затем установите новый барабан на своё место и болтом или бородком отцентрируйте его чтобы он подходил по крепёжным отверстиям, это делается всё для того чтобы при заворачивание обоих направляющих штифтов которые крепят барабан, они закрутились а не упёрлись в ступицу.

Примечание! Когда вся установка будет завершена, сядьте в автомобиль и нажмите несколько раз на педаль тормоза чтобы тормозные механизмы задних колёс начали у вас работать!

Вакуумный усилитель тормозов

К педали подсоединен шток, связанный с усилителем. Устройство вакуумного усилителя тормозов ВАЗ-2107 довольно интересно, представлено оно на рисунке:

Представляет усилитель собой герметичную емкость, внутри поделенную на 2 камеры посредством мембраны. Камера, находящаяся ближе к педали называется атмосферной, а отделенная мембраной от нее – вакуумной. Сама мембрана соединена со штоком поршня главного цилиндра.

Вакуумная камера патрубком подсоединена к впускному коллектору мотора, откуда и берется разрежение. В конструкцию включен также следящий клапан, управляемый штоком педали, им то и выполняется вся работа.

При отпущенной педали этот клапан посредством канала соединяет полости камер, обеспечивая идентичное давление. При воздействии на педаль, клапан закрывает канал, связывающий камеры и открывает канал, связывающий атмосферную камеру с атмосферой. Поскольку во второй камере сохраняется разрежение, то атмосферное давление начинает давить на мембрану. Поскольку она связана со штоком поршня главного цилиндра, за счет перемещения поршня производится вытеснение жидкости с цилиндра в трубопроводы.

Когда нужно снимать?

Работа по демонтажу тормозного барабана на самом деле достаточно частая. Связано это с рядом технических особенностей отечественного автомобиля. Придется демонтировать барабан в следующих случаях:

• Износ барабана. В процессе работы он постепенно стирается, это приводит к необходимости его замены;
• Установка новых тормозных колодок;
• Необходимость снятия задней полуоси.

Как правило

, проблемы возникают в связи с особенностями конструкции автомобиля. Часто тормозные цилиндры работают некорректно, что приводит к ускоренному стиранию бортов барабана. В некоторых случаях может возникать заклинивание колодок. Это самая частая причина быстрого выхода из строя барабанных тормозов. Если наблюдается заклинивание колодок, то их нужно разработать. Без демонтажа прикрывающего их барабана сделать это не удастся. Также часто через дренажные отверстия проникает вода. Если в летнее время данный фактор приводит к снижению эффективности торможения, то вот зимой колодки легко примерзают к барабану даже после небольшой стоянки. Для того чтобы восстановить работоспособность узла, потребуется не только прогреть барабаны снаружи, но и снять их, чтобы просушить весь механизм тормоза. Также барабан потребуется снимать при необходимости ремонта и замены любых элементов заднего тормоза. Иногда в таком случае производят и смену барабана. Тут нужно действовать, исходя из состояния деталей на вашей машине.

Какая краска и грунтовка, выбираем правильно

Что хочется отметить насчет краски и грунтовки, выбор должен быть правильный, я бы даже сказал обычная краска сюда не подойдет, я говорю про эмали, которые продаются в баллончиках. Здесь нужно выбрать высокотемпературные составы. Что это значит?

При работе барабаны очень сильно нагреваются, температура может доходить до 100 – 110 градусов Цельсия. Обычная краска, начнет течь или даже пригорать, таким образом — внешний вид тормозных барабанов только ухудшиться (а не улучшиться), будут постоянные подтеки, которые смешаются с пылью и грязью.

Поэтому обязательно покупаем высокотемпературную краску, она выдерживает температуры от 120 до 150 градусов Цельсия, не течет и не пригорает.

Она также может продаваться в баллончиках, и по методу нанесения ничем не отличается от обычной эмали.

Что еще хочется сказать – все же баллончики очень удобны в использовании, краску в банках вы так просто не нанесете, это достаточно сложно. Конечно, можно «включить колхоз» и покрасить все кисточкой, но реально ничего хорошего из этого не получится.

Также хочется сказать пару слов про цвет, многие пишут — что можно покрасить только черным, белым или серебристым. Остальные цвета якобы не подходят. Ребята, скажу так – сейчас можно красить каким угодно цветом, хоть фиолетовым, высокотемпературные краски есть практически любого оттенка, поэтому выбираем по душе и «вперед».

Когда нужно снимать?

Работа по демонтажу тормозного барабана на самом деле достаточно частая. Связано это с рядом технических особенностей отечественного автомобиля. Придется демонтировать барабан в следующих случаях:

• Износ барабана. В процессе работы он постепенно стирается, это приводит к необходимости его замены;
• Установка новых тормозных колодок;
• Необходимость снятия задней полуоси.

Также барабан потребуется снимать при необходимости ремонта и замены любых элементов заднего тормоза. Иногда в таком случае производят и смену барабана. Тут нужно действовать, исходя из состояния деталей на вашей машине.

Как снять тормозной барабан (вариант №1)

И так имеем ситуацию, когда тормозной барабан свободно прокручивается, но снять его не получается. Для начала необходимо полностью отпустить рычаг ручного тормоза. Теперь с помощью деревянного бруска (ни в коем случаи не металлическим, иначе край барабана может отколоться) простукивая края барабана с внутренней стороны, одновременно проворачивая, пробуем понемногу снимать

Обратите внимание, что данную операцию необходимо проводить, когда автомобиль стоит на яме

Как снять тормозной барабан (вариант №2)

Использовать данный способ снятия тормозного барабана следует в том случае, если он прикипел к полуоси

На домкрате вывешиваем колесо барабан которого необходимо снять, под остальные колеса кладем башмаки (противооткаты), снимаем колесо и направляющие шпильки, под мост подкладываем тюльку опускаем машину чтоб плотно села на тюльку. Заводим машину включаем 3 передачу и немного раскрутив (примерно 3000 — 4000 оборотов) вывешенное колесо и резко бьем по тормозам, итак барабан сорван с места. Снова на 3 передаче разгазовываем до упора секунд 10 — 20, глушим идем проверяем, снимаем барабан если же он не слез тогда идем и еще газуем.

Замена барабанных тормозов на дисковые. правильные доработки

Повышается эффективность за счет более оптимального приложения тормозных усилий;Уменьшается время срабатывания тормозов;Уменьшается тормозной путь;Улучшается вентиляция тормозной системы, это важно для водителей много работающих тормозами, например, на горных трассах. Если тормозные диски установлены с нарушениями технологии, то возможно неравномерное торможение, приводящее к заносам;Проблемы с настройкой ручного тормоза

Придется либо переделывать «тросиковую» систему, либо мастерить гидравлический ручник. Оба варианта довольно сложны;Далеко не всегда можно пройти техосмотр

Если тормозные диски установлены с нарушениями технологии, то возможно неравномерное торможение, приводящее к заносам;Проблемы с настройкой ручного тормоза. Придется либо переделывать «тросиковую» систему, либо мастерить гидравлический ручник. Оба варианта довольно сложны;Далеко не всегда можно пройти техосмотр

Хотя сейчас не слишком придирчиво осматривают авто, а больше обращают внимание на правильную работу узлов, все же сложности с прохождением могут возникать;Также такая доработка это лишний повод для придирок инспектора ГИБДД. Тут вопрос упрется в незарегистрированные конструктивные изменения;При ДТП вы станете виновником аварии, опять же по причине изменения конструкции. Заранее выясните, как к подобному тюнингу отнесется ваша страховая компания

Заранее выясните, как к подобному тюнингу отнесется ваша страховая компания.

• Отпускают ручник. Домкратят автомобиль, для большего удобства можно поднять за балку (мост) весь зад машины. Для большей безопасности можно поместить туда чурбак. Снимают колеса;
• Далее демонтируется барабан и детали тормозного механизма (колодки, распорки, пружины);
• Снимается заглушка со ступицы или полуоси. Демонтаж крепления ступицы (полуоси) производится в соответствии с рекомендациями производителя. Обычно ступицы крепятся гайкой, расположенной на оси. Полуось чаще всего закрепляется на тарелку барабана;
• С помощью специального съемника снимаем ступицу. Если у вас стоит полуось, то это еще проще, на большей части моделей она снимается довольно легко даже руками;
• Желательно заодно провести обслуживание ступицы, заменяют подшипник на новый. В таком случае, вам не придется в скором времени разбирать все снова для его замены;
• Снимается тарелка барабана, это касается в основном моделей со ступицами, в противном случае он снимается вместе с полуосью. Для снятия барабана понадобится открутить 4-6 болтов. Учтите, что из-за сложных условий эксплуатации они, возможно «прикипели», поэтому возможно их придется срезать болгаркой. Не забудьте перед этим открутить, с него тормозную трубку;
• Устанавливаем новую тормозную трубку;
• Прикручивается новый щит к цапфе;
• Заменяется трос ручника на новый. Его можно позаимствовать у любой модели с задними дисковыми тормозами;
• Ставится диск, после чего монтируют ступицу или полуось;
• Устанавливается суппорт и тормозные колодки. Суппорт крепится к кожуху с помощью нескольких болтов;
• Устанавливаем крепежную пластину ручника, и производим его регулировку;
• Подсоединяются тормозные шланги, и тормоза прокачиваются для удаления остатков воздуха из системы.

Как заменить тормозной барабан на ВАЗ 2101-ВАЗ 2107?

Примечание! Замена барабана проводится на вывешенном автомобиле и при опущенном ручном тормозе, поэтому учтите это когда будете приступать к замене!

Снятие: 1) В самом начале операции, вам придётся снять нужно для вас колесо с автомобиля и оставить после этого автомобиль висеть в воздухе. (О том как снять колесо, см. в статье под названием: «Замена колёс на автомобиле»)

2) Затем возьмите в руки гаечный ключ или накидной (Без разницы, какой будет удобнее) и с помощью него выверните оба направляющих штифта которые крепят барабан к ступице, а после того как штифты будут вывернуты, потяните за барабан и тем самым снимите его с автомобиля.

Примечание! Если барабан у вас не будет сниматься, тогда возьмите два болта М8 и заверните их в те отверстия в которые они подойдут, но заворачивайте оба болта равномерно, то есть наживите сперва оба болта и по не многу каждый подтягивайте и тем самым вы увидите как барабан начнёт сниматься с автомобиля!

3) После того как барабан будет снят, с помощью наждачной бумаги зачистите посадочную поверхность фланца полуоси как показано на рисунке ниже, от грязи и ржавчины.

Примечание! Когда грязи на поверхности фланца полуоси не будет (Поверхность ещё для наглядности указана красной стрелкой на фото ниже), тогда при помощи графитной смазки или смазки ЛСЦ-1, смажьте эту самую поверхность фланца, а кроме неё ещё смажьте всё то место которым сам барабан устанавливается на фланец полуоси (Данное место ещё указана синей стрелкой)!

Установка: 1. Новый барабан устанавливается на своё место в обратном порядке снятию, но при установке вам придётся проделать кой какую операцию, а именно сядьте в автомобиль и потянув за рукоятку откройте капот у него и после этого подойдите к подкапотному пространству, там разыщите бачок в котором находится тормозная жидкость (Указан стрелкой), после его нахождения посмотрите сбоку на него и тем самым вы узнаете сколько в нём находится тормозной жидкости, если она будет достигать отметки MAX, то в таком случае возьмите медицинский шприц или же резиновую грушу и с её помощью выкачайте немного жидкости из бачка, прото для того чтобы она не вылилась из него когда вы будете сводить тормозные колодки вместе.

2. Теперь насчёт сведения тормозных колодок вместе, во-первых возьмите в руки две монтажных лопатки и с их помощью проведите всю операцию по сведению колодок друг к другу, для этого обоими лопатками упритесь в отбортовку тормозного щита (Одно из двух мест куда нужно упереться в тормозном щиту указано на фото синей стрелкой) и используя лопатки как рычаг, сведите с их помощью как показано красными стрелками обе тормозные колодки друг к другу, до самого упора.

Примечание! Если после вышеописанной инструкции у вас барабан так и не будет устанавливаться на своё место (То есть ему не дают тормозные колодки), тогда залезайте под днище автомобиля и там разыщите трос ручника (Перед тем как лезть под автомобиль, проверьте опущен ли у вас ручник или же нет, в том случае если опущен то делайте данную работу, а если он окажется поднят тогда опустите и снова попробуйте установить тормозной барабан на своё место) и после чего до упора ослабьте регулировочную гайку которая этот трос натягивает, более подробно о том как это сделать, читайте в статье: «Регулировка троса ручника» пункты 1-2 вам нужно будет изучить чтобы понять как ослабить регулировочную гайку!

3. Затем установите новый барабан на своё место и болтом или бородком отцентрируйте его чтобы он подходил по крепёжным отверстиям, это делается всё для того чтобы при заворачивание обоих направляющих штифтов которые крепят барабан, они закрутились а не упёрлись в ступицу.

Примечание! Когда вся установка будет завершена, сядьте в автомобиль и нажмите несколько раз на педаль тормоза чтобы тормозные механизмы задних колёс начали у вас работать!

Требования к материалам для изготовления тормозных барабанов

Требования

• Термоцикличная стойкость. Способность металла выдерживать большое количество циклов нагревания-остывания.
• Усталостная прочность. Возможность как можно более продолжительной эксплуатации без накопления повреждений.
• Высокая твердость при обычных и повышенных температурах. Металл не должен менять своих свойств при нагревании или остывании.

• Высокие теплоемкость (способность поглощать теплоту в процессе нагревания) и теплопроводность (способность проводить энергию от более нагретых частей тела к менее нагретым частям).
• Коррозийная стойкость (барабан подвержен постоянному воздействию воды и влажной среды) и экологичность.
• Доступная стоимость. Изделия производятся большими партиями. Даже небольшое увеличение цены сырья может сильно сказаться на общей стоимости.

Как устроены задние тормоза на ВАЗ 2107

Задние тормоза «семёрки» состоят из двух важнейших элементов: тормозного барабана и тормозного механизма, находящегося в этом барабане. Рассмотрим каждый элемент подробнее.

Тормозной барабан

Во время езды автомобиля тормозные барабаны, прикреплённые к задним колёсам, вращаются вместе с ними. Это массивные металлические детали с отверстиями для крепёжных шпилек, расположенными по периметру барабана. На этих шпильках держатся и барабаны, и задние колёса ВАЗ 2107.

Вот основные размеры стандартного тормозного барабана «семёрки»:

• внутренний диаметр — 250 мм;
• максимально допустимый диаметр с учётом расточки — 252.2 мм;
• внутренняя высота барабана — 57 мм;
• общая высота барабана — 69 мм;
• диаметр монтажный — 58 мм;
• количество крепёжных отверстий для колеса — 4;
• общее количество крепёжных отверстий — 8.

Тормозной механизм

Тормозной механизм «семёрки» закреплён на специальном тормозном щитке, а этот щиток, в свою очередь, надёжно прикручен к колёсной ступице. Вот основные элементы тормозного механизма ВАЗ 2107:

• пара тормозных колодок с накладками из специального материала;
• двухсторонний тормозной цилиндр (слово «двухсторонний» означает, что этот цилиндр имеет не один, а два поршня, которые выдвигаются из противоположных концов устройства);
• две возвратные пружины;
• тросик ручного тормоза;
• рычаг привода ручного тормоза.

Две колодки в механизме задних тормозов стянуты возвратными пружинами. Между этими колодками располагается двухсторонний цилиндр. Последовательность работы тормозного механизма следующая. Водитель жмёт на тормоза. И тормозная жидкость начинает быстро поступать из главного гидравлического цилиндра в двухсторонний цилиндр в барабане. Двухсторонние поршни выдвигаются и давят на колодки, которые тоже начинают раздвигаться и упираются во внутреннюю стенку барабана, надёжно фиксируя устройство. Когда водитель снимает машину с «ручника», давление тормозной жидкости в системе резко снижается, а поршни рабочего цилиндра задвигаются обратно в корпус устройства. Возвратные пружины тянут колодки назад в исходное положение, освобождая барабан и позволяя заднему колесу свободно вращаться.

Установка

• Присоедините наконечник троса стояночного тормоза к разжимному рычагу.
• Установите колодки на щите тормоэа. повернув при этом на 90′ переднюю тормознуюколодку.
• Сдвиньте насколько возможно к оси. ступицы зубчатый рычаг и соедините планкуустройства автоматической регулировки зазора между колодками и барабаном спередней колодкой
• Установите направляющие пружины колодок.
• Присоедините к колодкам верхнюю стяжную пружину
• Снимите щипцы с колесного цилиндра.
• Установите тормозной барабан.
• Нажмите несколько раз на педаль тормоза для приведения в рабочее положениеустройства автоматической регулировки зазора между колодками и барабаном
• Отрегулируйте стояночную тормозную систему.
• Установите колеса и опустите автомобиль.

Снятие тормозного барабана Ваз 2107

Перед снятием барабана необходимо вывесить автомобиль или заднее колесо, на котором требуется снять барабан, и обязательно опустить рычаг «ручника». Если работы производятся не на подъемнике, необходимо поставить башмаки под колеса, чтобы машина не покатилась и не упала с домкрата. В противном случае можно не только повредить домкрат, тормозной механизм или детали кузова автомобиля, но и получить серьезные травмы.

Когда автомобиль поднят и зафиксирован, дальнейшая последовательность операций такая:

1. Снять колесо с автомобиля.
2. При помощи накидного или обычного гаечного ключа выкрутить направляющие штифты, которые выполняют роль крепления барабана к ступице колеса.
3. Снять барабан, равномерно, без перекосов, стянув его со ступицы и колодок.

Примечание: если барабан не снимается, можно использовать импровизированный съемник из двух болтов М8. Для этого надо вставить их в отверстия на барабане и плавно вкручивать их. Упираясь в ступицу, они столкнут барабан с посадочного места. Делать это следует аккуратно, так как есть вероятность того, что бортик на внутренней поверхности барабана повредит тормозные колодки.

Признаки усталости тормозного барабана 2108

При нормальной эксплуатации задний тормозной барабан не требует никаких дополнительных проверок и обслуживания. Если тормоза функционируют нормально, то и к барабану никаких претензий быть не должно. В поле зрения он должен попадать только при замене тормозных колодок или неисправностях в приводе ручного тормоза. Если ход ручника увеличился, а его подтяжка уже результатов не дает, тогда нужно проверить состояние тормозных колодок, и, скорее всего, их заменить. Если стоит вопрос о замене колодок, то лучше ставить или фирменные ВАЗовские, или Ferodo. Будет гарантия, что они отъездят весь заявленный срок службы. Для замены колодок нам и потребуется снимать задний тормозной барабан.

Видеоурок по замене главного тормозного цилиндра ВАЗ 2108

Здесь могут возникнуть первые трудности. Во-первых, нет никакой возможности оценить состояние колодок без демонтажа барабана, а во-вторых, сам демонтаж может подарить неприятность. Дело в том, что в процессе эксплуатации изнашиваются не только колодки, но и сам барабан, хоть и не так интенсивно. На это влияет материал, из которого он изготовлен. Барабан в стоке отлит из алюминиевого сплава повышенной прочности, но есть и чугунный барабан для 2108, а есть комбинированные модификации.

Снятие тормозного барабана Ваз 2107

Перед снятием барабана необходимо вывесить автомобиль или заднее колесо, на котором требуется снять барабан, и обязательно опустить рычаг «ручника». Если работы производятся не на подъемнике, необходимо поставить башмаки под колеса, чтобы машина не покатилась и не упала с домкрата. В противном случае можно не только повредить домкрат, тормозной механизм или детали кузова автомобиля, но и получить серьезные травмы.

Когда автомобиль поднят и зафиксирован, дальнейшая последовательность операций такая:

1. Снять колесо с автомобиля.
2. При помощи накидного или обычного гаечного ключа выкрутить направляющие штифты, которые выполняют роль крепления барабана к ступице колеса.
3. Снять барабан, равномерно, без перекосов, стянув его со ступицы и колодок.

Примечание: если барабан не снимается, можно использовать импровизированный съемник из двух болтов М8. Для этого надо вставить их в отверстия на барабане и плавно вкручивать их. Упираясь в ступицу, они столкнут барабан с посадочного места. Делать это следует аккуратно, так как есть вероятность того, что бортик на внутренней поверхности барабана повредит тормозные колодки.

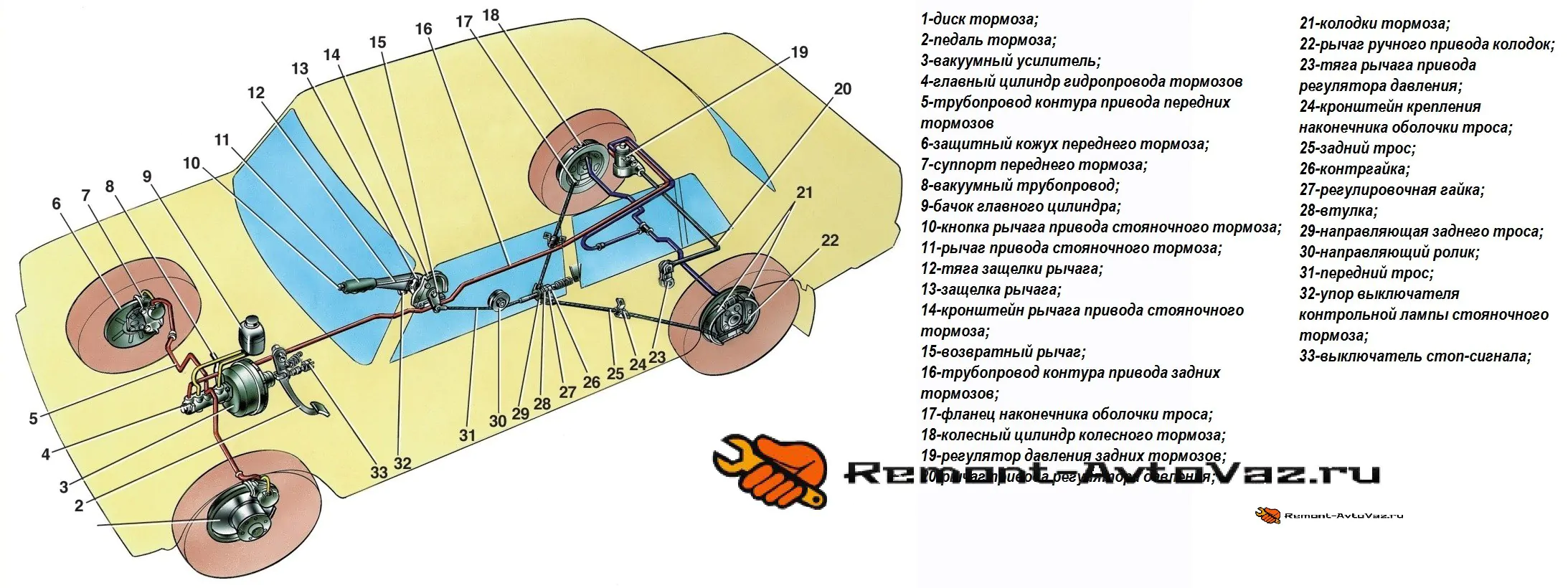

Принцип работы тормозной системы ВАЗ-2107

При надобности снижения скорости, водитель давит на педаль. Его усилие передается на клапан усилителя, который открывает нужный канал для подачи атмосферного давления на мембрану. Мембрана связана со штоком, соединенным с поршнем главного цил-ра. Этот шток вытесняет жидкость в трубопроводы, ведущие к рабочим механизмам. Поскольку жидкость не сжимается, то все усилие полностью передается на механизмы.

Жидкость нажимает на поршни рабочих цилиндров, и те выдвигаясь, разжимают (на барабанных мех-змах) или прижимают колодки (на дисковых мех-змах) к диску или барабану, связанными со ступицами колес. Из-за трения колодок о диски (барабаны) и осуществляется замедление вращения.

Какие факторы влияют на износ?

Изнашиваемость компонентов тормозной системы зависит от многих факторов:

• некачественный материал, используемый производителем;
• установка любого элемента: колодки, диска или барабана ранее производилась неправильно;
• агрессивная манера вождения владельца автомобиля.

Перечисленные причины касаются всех деталей системы тормозов. Расскажем, как можно избежать подобных факторов, и существенно увеличить срок их эксплуатации.

Важно! Покупать детали необходимо у проверенных производителей. Контрафактного товара на рынке предостаточно. Дешевая стоимость изделия должна указать автолюбителю, что запчасть может быть произведена из низкосортного сырья

Сэкономить в этом случае не получится: ее срок службы может быстро закончиться

Дешевая стоимость изделия должна указать автолюбителю, что запчасть может быть произведена из низкосортного сырья. Сэкономить в этом случае не получится: ее срок службы может быстро закончиться

Контрафактного товара на рынке предостаточно. Дешевая стоимость изделия должна указать автолюбителю, что запчасть может быть произведена из низкосортного сырья. Сэкономить в этом случае не получится: ее срок службы может быстро закончиться.

Важно! Замену всех элементов тормозов необходимо проводить у квалифицированных специалистов на СТО. Их опыт и современное ремонтное оборудование – гарант установки. Ремонт в соседнем гараже или в «левых» сервисах опасен неверной установкой и расходами на ремонт, приобретением новых запчастей, созданием аварийной ситуации

Ремонт в соседнем гараже или в «левых» сервисах опасен неверной установкой и расходами на ремонт, приобретением новых запчастей, созданием аварийной ситуации

Их опыт и современное ремонтное оборудование – гарант установки. Ремонт в соседнем гараже или в «левых» сервисах опасен неверной установкой и расходами на ремонт, приобретением новых запчастей, созданием аварийной ситуации.

Важно! Движение на автомобиле должно быть спокойным, без чередования резких ускорений, спортивных стартов на светофоре и экстремального торможения. Перечисленные действия приводят к повышению температурного режима для деталей, созданию запредельных нагрузок. Результат – их износ, выход из строя

Результат – их износ, выход из строя

Перечисленные действия приводят к повышению температурного режима для деталей, созданию запредельных нагрузок. Результат – их износ, выход из строя.

Рассмотрим по отдельности каждый элемент системы.

Проточка тормозных барабанов грузовиков и «легковушек» – неисправности

Как для грузовиков, так и для легковых автомобилей, существует два способа восстановить тормозную систему:

1. заменить тормозные барабаны на новые;
2. выполнить проточку тормозных барабанов.

Оптимальное решение в данной ситуации – купить новые барабаны. Но зачастую стоимость замены деталей на новые довольно высока. И при постоянной эксплуатации автомобиля дополнительные расходы могут быть не каждому по карману. Вариант расточки автомобильных барабанов дешевле, поэтому пользуется большим спросом у автомобилистов. Именно к этому способу решения данной проблемы всё чаще и чаще прибегают многие наши сограждане.

Проточить или расточить – это означает, что на специальном станке или стенде методом проточки устраняются дефекты и неровности с рабочей поверхности путем удаления (снятия) слоя метала. Специалисты иногда называют этот процесс – реставрация или профилактическое техническое обслуживание.

Так сколько же именно нужно снимать? Для каждой отдельной модели производитель устанавливает минимально допустимую толщину. Вот именно эти цифры и являются нормативно допустимыми. И увидеть вы их можете либо в руководстве пользователя, если на автомобиле установлены штатные барабаны, либо в эксплуатационной инструкции от производителя.
